2017 FIAT FULLBACK Notice d'entretien (in French)

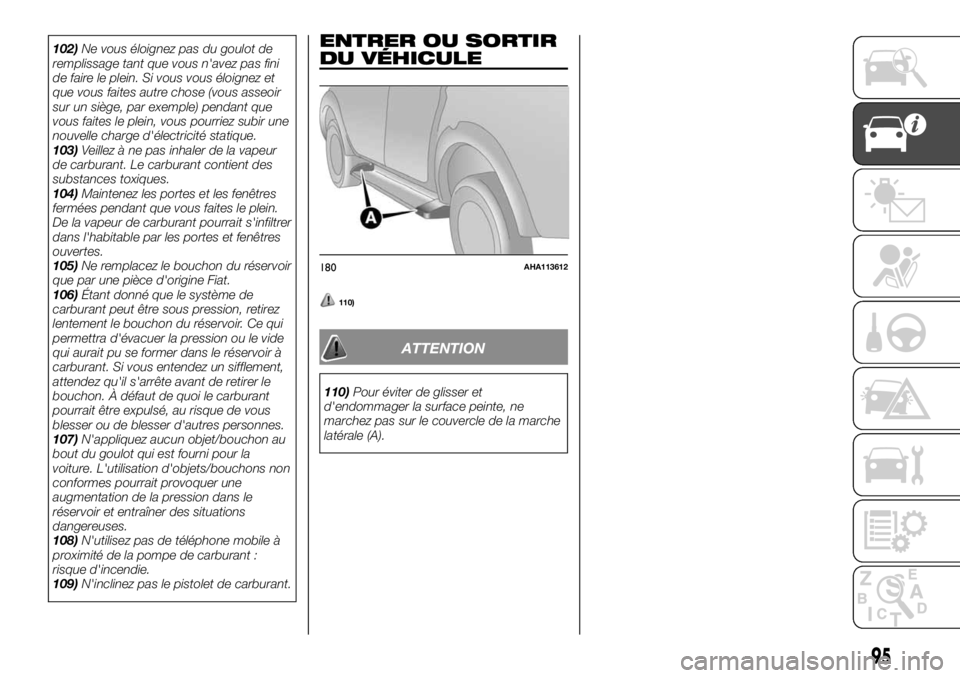

102)Ne vous éloignez pas du goulot de
remplissage tant que vous n'avez pas fini
de faire le plein. Si vous vous éloignez et
que vous faites autre chose (vous asseoir
sur un siège, par exemple) pendant que
vous faites le plein, vous pourriez subir une
nouvelle charge d'électricité statique.
103)Veillez à ne pas inhaler de la vapeur
de carburant. Le carburant contient des
substances toxiques.
104)Maintenez les portes et les fenêtres
fermées pendant que vous faites le plein.
De la vapeur de carburant pourrait s'infiltrer
dans l'habitable par les portes et fenêtres
ouvertes.
105)Ne remplacez le bouchon du réservoir
que par une pièce d'origine Fiat.
106)Étant donné que le système de
carburant peut être sous pression, retirez
lentement le bouchon du réservoir. Ce qui
permettra d'évacuer la pression ou le vide
qui aurait pu se former dans le réservoir à
carburant. Si vous entendez un sifflement,
attendez qu'il s'arrête avant de retirer le
bouchon. À défaut de quoi le carburant
pourrait être expulsé, au risque de vous
blesser ou de blesser d'autres personnes.
107)N'appliquez aucun objet/bouchon au
bout du goulot qui est fourni pour la
voiture. L'utilisation d'objets/bouchons non
conformes pourrait provoquer une
augmentation de la pression dans le
réservoir et entraîner des situations
dangereuses.
108)N'utilisez pas de téléphone mobile à
proximité de la pompe de carburant :
risque d'incendie.
109)N'inclinez pas le pistolet de carburant.ENTRER OU SORTIR
DU VÉHICULE
110)
ATTENTION
110)Pour éviter de glisser et
d'endommager la surface peinte, ne
marchez pas sur le couvercle de la marche
latérale (A).
180AHA113612
95

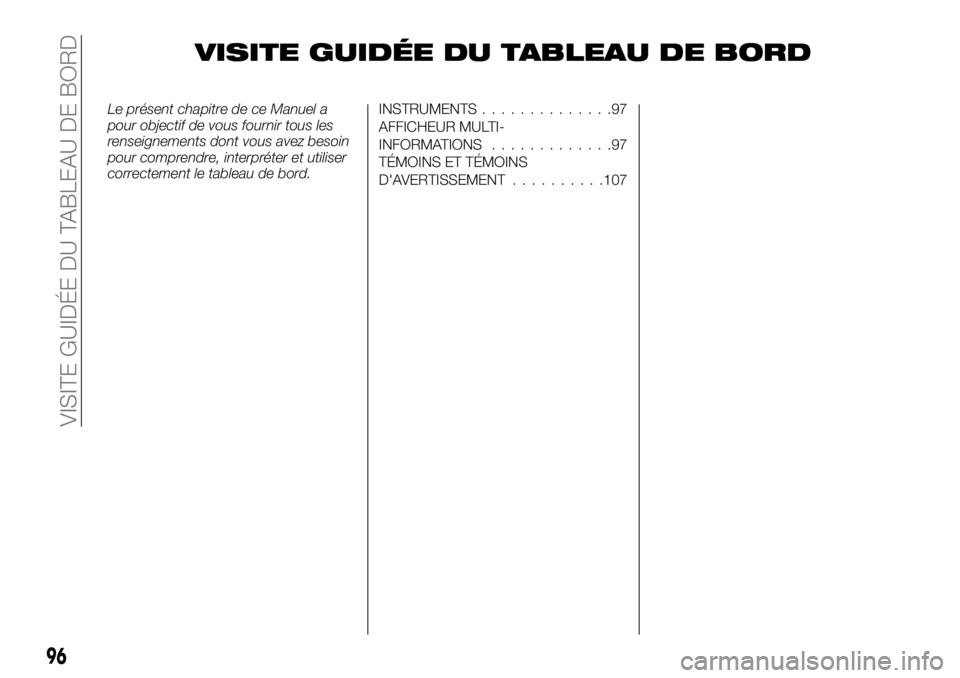

VISITE GUIDÉE DU TABLEAU DE BORD
Le présent chapitre de ce Manuel a
pour objectif de vous fournir tous les
renseignements dont vous avez besoin
pour comprendre, interpréter et utiliser
correctement le tableau de bord.INSTRUMENTS..............97
AFFICHEUR MULTI-
INFORMATIONS.............97
TÉMOINS ET TÉMOINS
D'AVERTISSEMENT..........107
96
VISITE GUIDÉE DU TABLEAU DE BORD

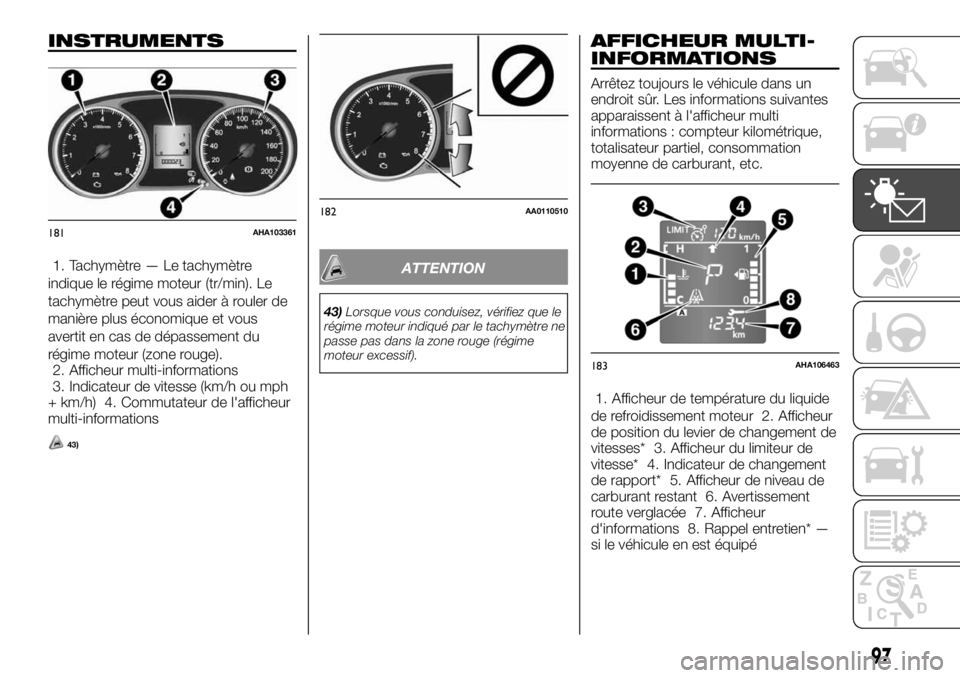

INSTRUMENTS
1. Tachymètre — Le tachymètre
indique le régime moteur (tr/min). Le
tachymètre peut vous aider à rouler de
manière plus économique et vous
avertit en cas de dépassement du
régime moteur (zone rouge).
2. Afficheur multi-informations
3. Indicateur de vitesse (km/h ou mph
+ km/h) 4. Commutateur de l'afficheur
multi-informations
43)
ATTENTION
43)Lorsque vous conduisez, vérifiez que le
régime moteur indiqué par le tachymètre ne
passe pas dans la zone rouge (régime
moteur excessif).
AFFICHEUR MULTI-
INFORMATIONS
Arrêtez toujours le véhicule dans un
endroit sûr. Les informations suivantes
apparaissent à l'afficheur multi
informations : compteur kilométrique,
totalisateur partiel, consommation
moyenne de carburant, etc.
1. Afficheur de température du liquide
de refroidissement moteur 2. Afficheur
de position du levier de changement de
vitesses* 3. Afficheur du limiteur de
vitesse* 4. Indicateur de changement
de rapport* 5. Afficheur de niveau de
carburant restant 6. Avertissement
route verglacée 7. Afficheur
d'informations 8. Rappel entretien* —
si le véhicule en est équipé
181AHA103361
182AA0110510
183AHA106463
97

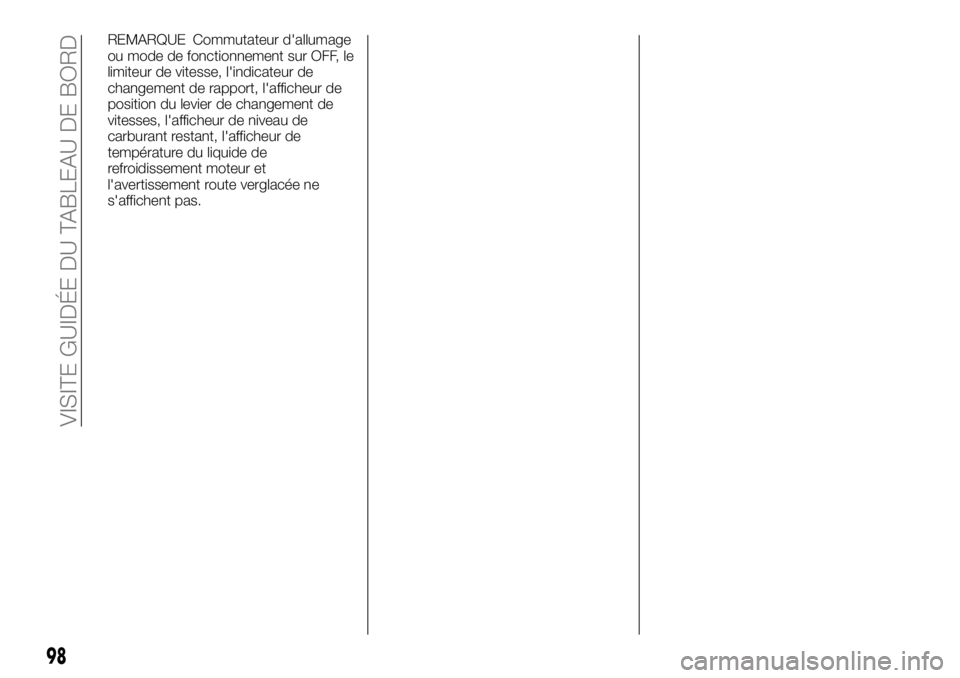

REMARQUE Commutateur d'allumage
ou mode de fonctionnement sur OFF, le
limiteur de vitesse, l'indicateur de
changement de rapport, l'afficheur de
position du levier de changement de
vitesses, l'afficheur de niveau de
carburant restant, l'afficheur de
température du liquide de
refroidissement moteur et
l'avertissement route verglacée ne
s'affichent pas.
98
VISITE GUIDÉE DU TABLEAU DE BORD

AFFICHEUR D'INFORMATIONS
Chaque fois que vous appuyez légèrement sur le commutateur de l'afficheur multi-informations (A), les informations suivantes
s'affichent tour à tour.
1. Compteur kilométrique 2. Totalisateur partiel A 3. Totalisateur partiel B 4. Réglage de l'éclairage du compteur 5. Afficheur
de l'autonomie 6. Afficheur de la consommation moyenne de carburant 7. Moniteur Start&Stop* 8. Afficheur de la
température extérieure* 9. Rappel entretien (distance) 10. Rappel entretien (mois)
* — si le véhicule en est équipé
REMARQUE Commutateur d'allumage ou mode de fonctionnement sur OFF, l'afficheur de l'autonomie, l'afficheur de la
consommation moyenne de carburant et l'afficheur de température extérieure ne s'affichent pas.
REMARQUE Pendant la conduite, le rappel entretien ne s'affiche pas, même si vous appuyez sur le commutateur de l'afficheur
multi-informations.
184AH1100371
99

Compteur kilométrique
Le compteur kilométrique indique la
distance parcourue.
Totalisateur partiel
Le totalisateur partiel indique la distance
parcourue entre deux points.
Exemple d'utilisation du totalisateur
partiel A et du totalisateur partiel B.
Il est possible de mesurer deux
distances parcourues, depuis le
domicile à l'aide du totalisateur partiel A
et depuis un point particulier du trajet, à
l'aide du totalisateur partiel B.
Réinitialisation du totalisateur
partiel
Pour remettre l'afficheur à 0, appuyez
sur le commutateur de l'afficheur
multi-informations et maintenez-le
enfoncé 2 secondes ou plus. Seule la
valeur affichée en cours sera
réinitialisée.
Exemple
Si le totalisateur partiel A est affiché,
seul le totalisateur partiel A sera
réinitialisé.
REMARQUE Lorsque vous débranchez
la borne de batterie, la mémoire des
totalisateurs partiels A et B s'efface et
l'afficheur est remisà«0».Réglage de l'éclairage du compteur
Chaque fois que vous appuyez sur le
commutateur de l'afficheur
multi-informations (2) et que vous le
maintenez enfoncé 2 secondes ou plus,
la luminosité des instruments change.
REMARQUE Vous disposez de
8 niveaux différents de luminosité
quand les feux de position sont allumés
et quand ils ne le sont pas. Chaque fois
que vous réduisez la luminosité de deux
niveaux, l'afficheur à segments du
niveau de luminosité diminue, segment
par segment.
REMARQUE Si le véhicule est équipé
de la commande automatique des feux
et que ce commutateur est dans une
autre position que « OFF », le compteur
s'allume automatiquement selon la
luminosité réglée, en fonction de la
luminosité à l'extérieur du véhicule.REMARQUE Le niveau de luminosité
des instruments est enregistré lorsque
vous mettez le commutateur
d'allumage sur OFF ou que vous réglez
le mode de fonctionnement sur OFF.
Afficheur de l'autonomie
Affiche l'autonomie approximative
(nombre de kilomètres ou de miles que
vous pouvez encore parcourir). Lorsque
l'autonomie passe sous 50 km
(30 miles) environ, « --- » s'affiche.
REMARQUE L'autonomie est calculée
sur la base des données de
consommation de carburant. Elle peut
varier en fonction des conditions et des
habitudes de conduite. Considérez la
distance affichée comme une
estimation grossière.
REMARQUE L'afficheur de l'autonomie
se réinitialise chaque fois que vous
faites le plein. En revanche, si vous ne
faites qu'un appoint partiel, la valeur
correcte ne s'affiche pas. Faites le plein
complet chaque fois que possible.
REMARQUE Dans de rares occasions,
la valeur affichée de l'autonomie peut
changer si vous vous garez sur une
pente très abrupte. Ceci est dû au
mouvement du carburant dans le
réservoir, et n'est en aucun cas signe
de dysfonctionnement.
185AHA101282
100
VISITE GUIDÉE DU TABLEAU DE BORD

REMARQUE Vous pouvez modifier
l'affichage des unités (km ou miles). Voir
la section « Changement des réglages
de fonctions ».
Afficheur de la consommation
moyenne de carburant
Affiche la consommation moyenne de
carburant depuis la dernière
réinitialisation jusqu'à l'heure actuelle.
Vous pouvez basculer l'afficheur des
conditions du mode de réinitialisation
de la consommation moyenne de
carburant entre « Réinitialisation
automatique » et « Réinitialisation
manuelle ».
Pour de plus amples informations sur la
façon de changer le réglage de
l'afficheur de la consommation
moyenne de carburant, voir la section
« Changement des réglages de
fonctions ».
REMARQUE L'afficheur de la
consommation moyenne de carburant
peut être réglé séparément pour le
mode de réinitialisation automatique et
pour le mode de réinitialisation
manuelle.
REMARQUE « --- » s'affiche en cas
d'impossibilité de mesurer la
consommation moyenne de carburant.
REMARQUE Le mode est réglé
initialement (par défaut) sur « Mode de
réinitialisation automatique ».REMARQUE La consommation
moyenne de carburant dépend des
conditions de conduite (conditions
routières, mode de conduite, etc.). La
consommation de carburant affichée
peut différer de la consommation réelle
de carburant. Considérez la
consommation de carburant affichée
comme une estimation grossière.
REMARQUE La mémoire du mode de
réinitialisation manuelle ou du mode de
réinitialisation automatique de l'afficheur
de la consommation moyenne de
carburant peut être effacée en cas de
débranchement de la batterie.
REMARQUE Vous pouvez modifier
l'affichage des unités {km/l, l/100 km,
mpg}. Voir la section « Changement des
réglages de fonctions ».
Moniteur Start&Stop
La durée cumulée des arrêts moteur
induits par le système Start&Stop
s'affiche. Consultez la section
concernant le système Start&Stop.
REMARQUE La durée cumulée est
réinitialisée lorsque vous remettez le
commutateur d'allumage ou le mode
de fonctionnement sur ON.Afficheur de température extérieure
(si le véhicule en est équipé)
Affiche la température à l'extérieur du
véhicule.
REMARQUE Vous pouvez modifier
l'affichage des unités (°C ou °F). Voir la
section « Changement des réglages de
fonctions ».
REMARQUE Selon divers facteurs,
comme les conditions de conduite, la
température affichée peut différer de la
température extérieure réelle.
Avertissement route verglacée
Si la température d'air extérieur
descend sous 3 °C (37 °F) environ,
l'alarme retentit et le symbole
d'avertissement de la température d'air
extérieur (A) clignote pendant
10 secondes environ.
111)
186AHA101295
101

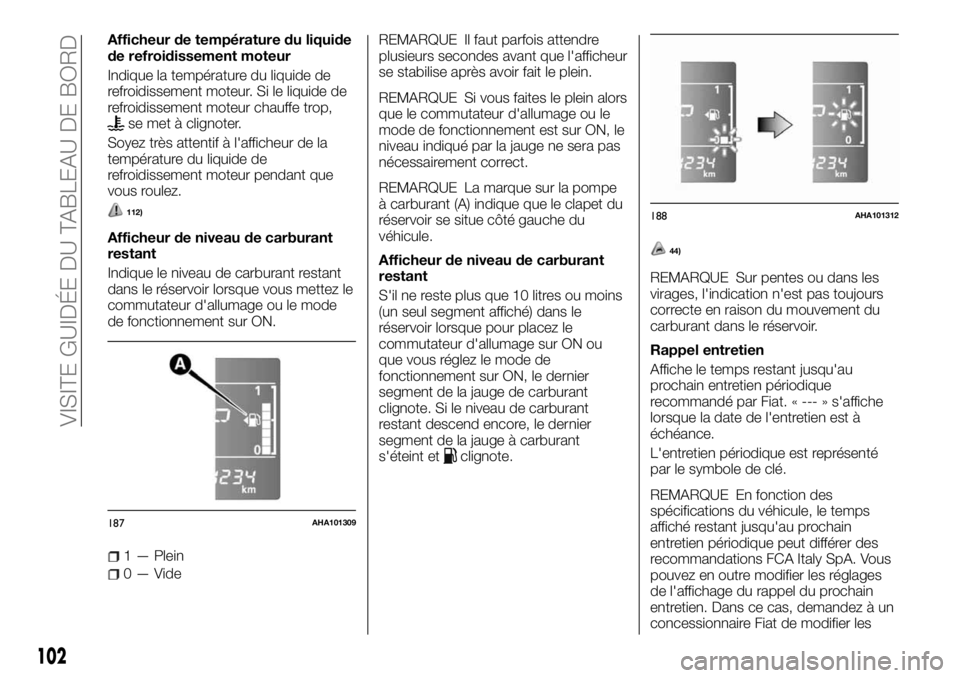

Afficheur de température du liquide
de refroidissement moteur
Indique la température du liquide de
refroidissement moteur. Si le liquide de
refroidissement moteur chauffe trop,
se met à clignoter.
Soyez très attentif à l'afficheur de la
température du liquide de
refroidissement moteur pendant que
vous roulez.
112)
Afficheur de niveau de carburant
restant
Indique le niveau de carburant restant
dans le réservoir lorsque vous mettez le
commutateur d'allumage ou le mode
de fonctionnement sur ON.
1 — Plein
0—VideREMARQUE Il faut parfois attendre
plusieurs secondes avant que l'afficheur
se stabilise après avoir fait le plein.
REMARQUE Si vous faites le plein alors
que le commutateur d'allumage ou le
mode de fonctionnement est sur ON, le
niveau indiqué par la jauge ne sera pas
nécessairement correct.
REMARQUE La marque sur la pompe
à carburant (A) indique que le clapet du
réservoir se situe côté gauche du
véhicule.
Afficheur de niveau de carburant
restant
S'il ne reste plus que 10 litres ou moins
(un seul segment affiché) dans le
réservoir lorsque pour placez le
commutateur d'allumage sur ON ou
que vous réglez le mode de
fonctionnement sur ON, le dernier
segment de la jauge de carburant
clignote. Si le niveau de carburant
restant descend encore, le dernier
segment de la jauge à carburant
s'éteint et
clignote.
44)
REMARQUE Sur pentes ou dans les
virages, l'indication n'est pas toujours
correcte en raison du mouvement du
carburant dans le réservoir.
Rappel entretien
Affiche le temps restant jusqu'au
prochain entretien périodique
recommandé par Fiat. « --- » s'affiche
lorsque la date de l'entretien est à
échéance.
L'entretien périodique est représenté
par le symbole de clé.
REMARQUE En fonction des
spécifications du véhicule, le temps
affiché restant jusqu'au prochain
entretien périodique peut différer des
recommandations FCA Italy SpA. Vous
pouvez en outre modifier les réglages
de l'affichage du rappel du prochain
entretien. Dans ce cas, demandez à un
concessionnaire Fiat de modifier les
187AHA101309
188AHA101312
102
VISITE GUIDÉE DU TABLEAU DE BORD
