Tableau d'emplacement des fusibles du compartiment moteur
N° Système électrique Capacités
SBF1 Fusible (+B) 30 A*
SBF2 Système antiblocage des roues 30 A*
SBF3 Clé de contact 40 A*
SBF4 Commande de fenêtre électrique 30 A*
BF1 — —
BF2 CC/CC (AUDIO) 30 A
415AA3008441
255

N° Système électrique Capacités
F1 Feu de croisement (gauche) 15 A
F2 Feu de croisement (droite) 15 A
F3 Feu de route (gauche) 10 A
F4 Feu de route (droite) 10 A
F5 Klaxon 10 A
F6 Phares antibrouillard avant 15 A
F7 Feux de circulation de jour 10 A
F8 Moteur du ventilateur de radiateur 20 A
F9 T/F 20 A
F10 — —
F11 Lave-phares 20 A
F12 Feux stop 15 A
F13 Bobine d'allumage 10 A
F14 Commande du moteur 7,5 A
F15 Alternateur 7,5 A
F16 Feux de détresse 15 A
F17 Transmission automatique 20 A
F18 Climatisation 20 A
F19ETV 15 A
Chauffage de conduite de carburant 20 A
F20 Démarreur 7,5 A
F21 — —
F22 Pompe à carburant 15 A
256
EN CAS D'URGENCE

N° Système électrique Capacités
F23 Moteur 20 A
F24 — —
#1 Fusible de rechange 20 A
#2 Fusible de rechange 30 A
* : Élément fusibleCertains fusibles ne sont peut-être pas installés dans votre véhicule, selon le modèle ou les caractéristiques du véhicule.
Le tableau ci-dessus présente l'équipement principal correspondant à chaque fusible.
La boîte à fusibles ne contient pas de fusibles 7,5 A, 10 A or 15 A de rechange. Si l'un de ces fusibles grille, remplacez-le par le
fusible suivant.
7,5 A : Rétroviseurs extérieurs
10 A : Option
15 A : Allume-cigares
En cas d'utilisation d'un fusible de rechange, remplacez-le dès que possible par un fusible de capacité adéquate.
Identification du fusible
Capacité Couleur
7,5 AMarron
10 ARouge
15 ABleu
20 AJaune
30 A Vert (type de fusible) / Rose (type d'élément fusible)
40 AVert (type d'élément fusible)
257

Remplacement d'un
fusible
332) 333) 334) 335) 336) 337)
179)
1. Avant de remplacer un fusible,
désactivez systématiquement le circuit
électrique en question et amenez le
contacteur d'allumage en position
“LOCK” ou réglez le mode de
fonctionnement sur OFF.
2. Retirez l'extracteur de fusible (A) de
la partie intérieure de la boîte à fusibles
dans le compartiment moteur.
3. En vous référant au tableau de
capacité de charge des fusibles, vérifiez
le fusible problématique.B. Le fusible fonctionne normalement
C. Fusible grillé
REMARQUE Si un système ne
fonctionne pas, mais que le fusible
correspondant à ce système est en bon
état, une anomalie s'est peut-être
produite dans une autre partie du
système. Il est recommandé de faire
vérifier votre véhicule.
4. Insérez un nouveau fusible de la
même capacité à l'aide d'un extracteur
de fusible.
ATTENTION
332)Ne remplacez jamais un fusible par un
fusible d’un ampérage supérieur ; RISQUE
D’INCENDIE. Si un fusible de protection
générale (MEGA-FUSE, MIDI-FUSE) est
activé, contactez un concessionnaire Fiat.
333)Si le fusible neuf inséré grille à
nouveau après un bref délai, il est
recommandé de faire vérifier le système
électrique afin d'en rechercher la cause et
de remédier au problème.
334)N'utilisez jamais un fusible d'une
capacité supérieure à celle qui est spécifiée
ou une solution de remplacement (par ex.,
câble ou feuille). Vous risqueriez de
provoquer une surchauffe des fils du circuit
et un incendie.
335)Ne remplacez jamais un fusible grillé
par des fils métalliques ou autre matériel.
336)Avant de remplacer un fusible,
assurez-vous que la clé de contact a été
retirée et que tous les autres services sont
désactivés et/ou désengagés.
416AA0109871
417AA0110129418AA0087304
258
EN CAS D'URGENCE

337)Si un fusible de protection général
des systèmes de sécurité (système airbag,
système de freinage), des systèmes
d'alimentation (système moteur, système
de transmission) ou du système de
direction grille, contactez un
concessionnaire Fiat.
ATTENTION
179)S’il est nécessaire de laver le
compartiment moteur, veillez à ce que le jet
d’eau n’atteigne pas le boîtier de fusibles ni
le moteurs des essuie-glaces.
REMPLACEMENT
DES AMPOULES
ÉLECTRIQUES
338) 339) 340) 341) 342) 343) 344) 345)
Avant de remplacer une ampoule,
vérifiez que la lampe est éteinte. Ne
touchez pas la partie en verre de
l'ampoule neuve à mains nues ; le
sébum laissé sur le verre s'évapore
lorsque l'ampoule chauffe, et la vapeur
se condense sur le réflecteur et atténue
la luminosité de la surface.
REMARQUE Si vous ne savez pas
comment effectuer la tâche demandée,
il est recommandé de consulter un
spécialiste.
Veillez à ne pas rayer la carrosserie lors
du retrait d'une lampe ou d'une lentille.
Par temps de pluie ou si le véhicule a
été lavé, l'intérieur de la lentille peut
devenir flou. Ce phénomène se produit
également lorsque la vitre de la porte secondense par temps humide et
n'indique pas de dysfonctionnement.
Dès que vous allumez le feu, la chaleur
le désembue. Cependant, si de l'eau
s'accumule dans la lampe, il est
recommandé de faire vérifier cette
dernière.
Emplacement et capacité de
l'ampoule
Lors du remplacement d'une ampoule,
utilisez une ampoule neuve de
puissance et couleur identiques.
Extérieur
Avant
Sauf pour les véhicules équipés de
phares à décharge à haute intensité
1. Feux de position:5W(W5W)
2. Clignotants avant : 21 W
(PY21W/P21W)
3. Phares, feux de route/croisement :
60/55 W (H4)
419AA0030717
420AHA104603
259

4. Phares antibrouillard avant de type
1 : 35 W (H8) Feux de jour : 13 W
(P13W) Feux de jour de type2:13W
(P13W)
5. Clignotants latéraux (sur l'aile) *1, *2 :
5W
6. Clignotants latéraux (sur le rétroviseur
extérieur) *1
Véhicules équipés de phares à
décharge à haute intensité
1. Clignotants avant : 21 W (PY21W)
2. Feux de position/Feux de jour
3. Phares, feux de route/croisement :
25 W (D5S)
4. Phares antibrouillard avant : 19 W
(H16)
5. Clignotants latéraux (sur l'aile) *1, *2 :
5W
6. Clignotants latéraux (sur le rétroviseur
extérieur) *1
*1 : si le véhicule en est équipé.
*2 : Faites remplacer les ampoules de
phares chez un concessionnaire Fiat :
Les codes entre parenthèses indiquent
les types d'ampoules.
REMARQUE Il n'est pas possible de
réparer ou de remplacer uniquement
l'ampoule du clignotant latéral (sur
l'aile). Vérifiez quand la lampe doit être
réparée ou remplacée auprès d'un
concessionnaire Fiat.Arrière
1. Feu stop surélevé
2. Feux stop et arrière : 21/5 W
(P21/5W)
3. Clignotants arrière : 21 W (PY21W)
4. Feu antibrouillard arrière (côté
conducteur) : 21W (P21W) Feux de
recul : 21 W (P21W)
5. Lampes de plaque
d'immatriculation:5W(W5W)Les codes entre parenthèses indiquent
les types d'ampoules.
La lampe suivante utilise des LED plutôt
que des ampoules. Pour une réparation
ou un remplacement, contactez un
concessionnaire Fiat.
Clignotants latéraux (sur le rétroviseur
extérieur)
Feux de position (véhicules équipés
de phares à décharge à haute intensité)
Feux de jour (véhicules équipés de
phares à décharge à haute intensité)
Feu stop surélevé
Habitacle
1. Lampe intérieure arrière:8W
2. Lampes intérieure et de carte avant* :
7,5 W
3. Lampe de boîte à gants : 1,4 W
421AH4100040
422AHA106522
260
EN CAS D'URGENCE

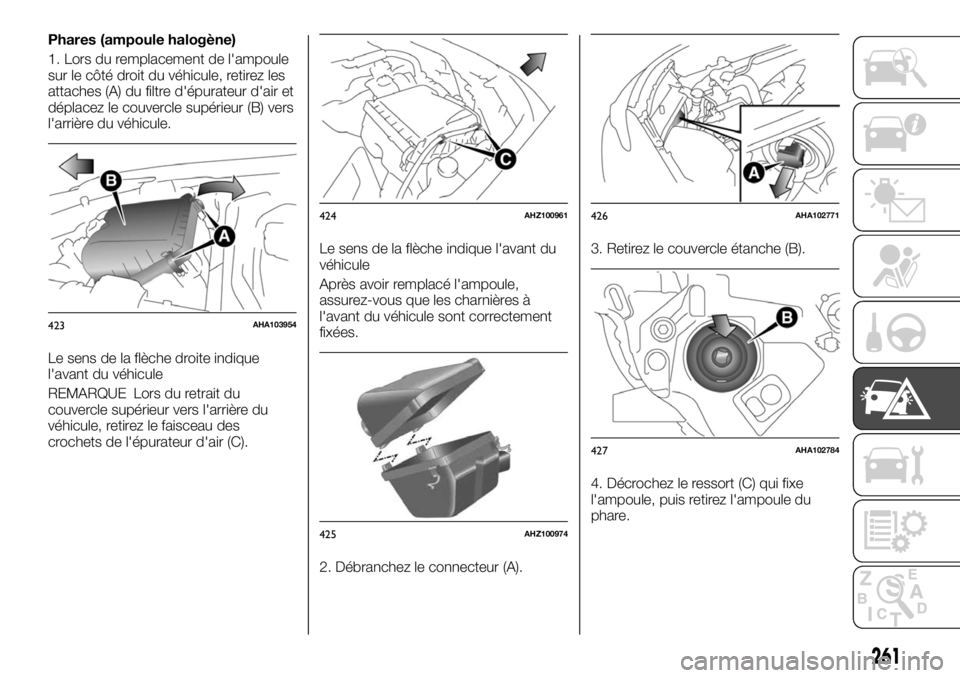

Phares (ampoule halogène)
1. Lors du remplacement de l'ampoule
sur le côté droit du véhicule, retirez les
attaches (A) du filtre d'épurateur d'air et
déplacez le couvercle supérieur (B) vers
l'arrière du véhicule.
Le sens de la flèche droite indique
l'avant du véhicule
REMARQUE Lors du retrait du
couvercle supérieur vers l'arrière du
véhicule, retirez le faisceau des
crochets de l'épurateur d'air (C).Le sens de la flèche indique l'avant du
véhicule
Après avoir remplacé l'ampoule,
assurez-vous que les charnières à
l'avant du véhicule sont correctement
fixées.
2. Débranchez le connecteur (A).3. Retirez le couvercle étanche (B).
4. Décrochez le ressort (C) qui fixe
l'ampoule, puis retirez l'ampoule du
phare.
423AHA103954
424AHZ100961
425AHZ100974
426AHA102771
427AHA102784
261

5. Pour poser l'ampoule, effectuez les
étapes de retrait dans l'ordre inverse.

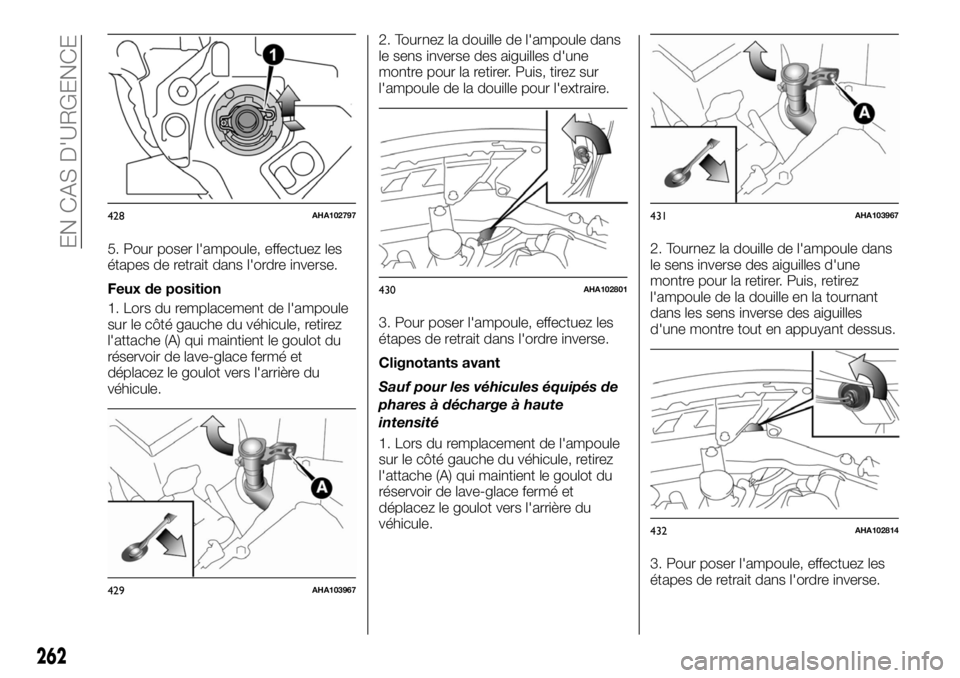

Feux de position
1. Lors du remplacement de l'ampoule
sur le côté gauche du véhicule, retirez
l'attache (A) qui maintient le goulot du
réservoir de lave-glace fermé et
déplacez le goulot vers l'arrière du
véhicule.2. Tournez la douille de l'ampoule dans
le sens inverse des aiguilles d'une
montre pour la retirer. Puis, tirez sur
l'ampoule de la douille pour l'extraire.
3. Pour poser l'ampoule, effectuez les
étapes de retrait dans l'ordre inverse.
Clignotants avant
Sauf pour les véhicules équipés de
phares à décharge à haute
intensité
1. Lors du remplacement de l'ampoule
sur le côté gauche du véhicule, retirez
l'attache (A) qui maintient le goulot du
réservoir de lave-glace fermé et
déplacez le goulot vers l'arrière du
véhicule.2. Tournez la douille de l'ampoule dans
le sens inverse des aiguilles d'une
montre pour la retirer. Puis, retirez
l'ampoule de la douille en la tournant
dans les sens inverse des aiguilles
d'une montre tout en appuyant dessus.
3. Pour poser l'ampoule, effectuez les
étapes de retrait dans l'ordre inverse.
428AHA102797
429AHA103967
430AHA102801
431AHA103967
432AHA102814
262
