REMARQUE La position des étiquettes
peut varier en fonction du modèle du
véhicule.
Utilisez des systèmes de retenue pour
enfant orienté vers l'arrière sur le siège
arrière ou éteignez le commutateur
ON-OFF d'airbag (cabine approfondie
et double cabine, consultez la section
« Désactivation d'un airbag »).Nourrissons et petits enfants
Lorsque vous transportez des
nourrissons et des petits enfants dans
votre véhicule, respectez les
instructions ci-dessous.
Instructions :
Installez les nourrissons dans un
porte-bébé. Pour les petits enfants qui,
une fois assis, ne peuvent pas boucler
la ceinture baudrier sans qu'elle ne soit
en contact avec le visage ou la gorge,
doivent être installés dans un siège
pour enfants.
Le dispositif de retenue pour enfants
doit être adapté au poids et à la taille de
votre enfant et au véhicule. Pour un
plus haut degré de sécurité, INSTALLEZ
LE DISPOSITIF DE RETENUE POUR
ENFANTS SUR LE SIÈGE ARRIÈRE
(cabine double et cabine approfondie).
Avant d'acheter un dispositif de
retenue pour enfants, faites un essai sur
le siège pour vérifier qu'il est bien
adapté. En raison de l'emplacement
des boucles de ceintures de sécurité et
de la forme des sièges, les dispositifs
de retenue pour enfants de certaines
marques sont difficiles à installer en
toute sécurité. Si vous parvenez à tirer
facilement le dispositif de retenue pour
enfants vers l'avant ou latéralement sur
le siège après avoir serré la ceinture de
sécurité, optez pour un dispositif de
retenue pour enfants d'une autre
marque.
155) 156) 157)
Enfants plus âgés
Les enfants trop grands pour le
dispositif de retenue pour enfants
doivent s'asseoir sur le siège arrière et
porter une ceinture combinée
sous-ventrale/baudrier. La partie
sous-ventrale de la ceinture doit être
bien ajustée et placée bas sur
l'abdomen, de manière à se trouver
sous le haut de l'os iliaque. À défaut de
quoi la ceinture pourrait pénétrer dans
l'abdomen de l'enfant en cas
d'accident et le blesser.
204AHA100588
205AHA100591
206AA0059891
124
SÉCURITÉ

AIRBAG DU
SYSTÈME DE
RETENUE
SUPPLÉMENTAIRE
La notice relative aux airbags SRS
fournissent des informations
importantes sur les airbags conducteur
et passager avant, l'airbag espace
genoux conducteur, les airbags latéraux
et les airbags rideaux.
Les airbags conducteur et passager
avant sont conçus pour renforcer la
protection primaire assurée par les
ceintures de sécurité côté conducteur
et passager avant, en protégeant les
occupants contre les blessures à la tête
et au thorax lors de certaines collisions
frontales modérées à graves.
L'airbag conducteur SRS emploie un
système à double niveau de
déclenchement (si le véhicule en est
équipé). Les airbags conducteur et
passager avant sont contrôlés par les
capteurs d'impact (à l'avant du
véhicule) et le contrôleur (près du centre
du véhicule, au niveau du plancher).
L'airbag espace genoux conducteur (si
le véhicule en est équipé) est conçu
pour renforcer la protection primaire
assurée par la ceinture de sécurité
conducteur. Il peut réduire le
mouvement vers l'avant des jambes du
conducteur et assurer une protection
supplémentaire du corps lors de
certaines collisions frontales modérées
à graves.Les airbags latéraux SRS (si le véhicule
en est équipé) sont conçus pour
renforcer la sécurité assurée par des
ceintures de sécurité correctement
bouclées et pour protéger le
conducteur et le passager avant contre
toutes blessures au thorax lors de
certaines collisions frontales modérées
à graves.
Les airbags rideaux SRS (si le véhicule
en est équipé) sont conçus pour
renforcer la sécurité assurée par des
ceintures de sécurité correctement
bouclées et pour protéger le
conducteur et le passager sur le siège
avant et la banquette arrière contre
toutes blessures à la tête en déployant
l'airbag rideau du côté de l'impact lors
de certaines collisions frontales
modérées à graves.
Le SRS ne remplace PAS les ceintures
de sécurité. Afin de garantir la
protection maximale de tous les
occupants dans tous types de
collisions et d'accidents, il est impératif
que tous les occupants, y compris les
passagers et le conducteur, bouclent
leurs ceintures de sécurité.
REMARQUE L'ERA-GLONASS (si le
véhicule en est équipé) est conçu pour
fonctionner lorsqu'un airbag se déploie.
Consultez la section « ERA-
GLONASS ».Principe de fonctionnement du
système de retenue supplémentaire
Le SRS est constitué des composants
suivants :
1. Module d'airbag (conducteur)*
2. Témoin d'airbag passager avant
(cabine approfondie et cabine double)
3. Module d'airbag (passager)*
4. Module d'airbag espace genoux
conducteur* 5. Commutateur ON OFF
d'airbag passager avant (cabine
217AHA106232
218AHA104876
138
SÉCURITÉ

approfondie et cabine double)
6. Modules d'airbags latéraux*
7. Modules d'airbags rideaux*
* — si le véhicule en est équipé
Les airbags ne fonctionnent que si le
commutateur d'allumage ou le mode
de fonctionnement est dans l'une des
conditions suivantes.
Sauf véhicules équipés du système de
fonctionnement sans clé : le
commutateur d'allumage est en
position ON ou START.
Véhicules équipés du système de
fonctionnement sans clé : mode de
fonctionnement sur ON.
Lorsque l'unité de commande d'airbag
détecte que le véhicule fait un tonneau,
les airbags rideaux se déploieront (si le
véhicule en est équipé).
Le déploiement des airbags provoque
un bruit sourd, brusque, et dégage un
peu de fumée et de poudre. Ceci n'est
nullement signe d'un incendie dans le
véhicule. Les personnes souffrant de
problèmes respiratoires peuvent
ressentir une certaine irritation en raison
des produits chimiques servant à
déclencher l'airbag. Si cela ne présente
aucun danger, ouvrez les fenêtres après
le déploiement des airbags.
Les airbags se dégonflent très
rapidement après leur déploiement, il y
a donc très peu de risque d'obstruction
du champ de vision.
161) 162) 163) 164) 165) 166) 167) 168) 169) 170) 171) 172)
173)
Mesures de précaution pour
l'installation du dispositif de
retenue pour enfants sur les
véhicules avec airbag pour
passager avant
L'étiquette représentée est fixée sur les
véhicules équipés d'un airbag pour
passager avant.
174)
REMARQUE La position des étiquettes
peut varier en fonction du modèle du
véhicule.
Commutateur ON OFF d'airbag
passager avant (cabine approfondie
et cabine double)
Le commutateur ON/OFF d'airbag de
passager avant permet de désactiver
l'airbag passager avant. Si vous
disposez d'un dispositif de retenue
pour enfants qui ne peut être installé
que sur le siège passager avant, veillez
à couper le commutateur ON/OFF
d'airbag de passager avant, avant de
l'utiliser. Voir la section « Désactivation
d'un airbag ».
Le commutateur ON/OFF d'airbag de
passager avant se trouve à
l'emplacement illustré.
219AF0009484
220AHA100605
221AHA105668
139

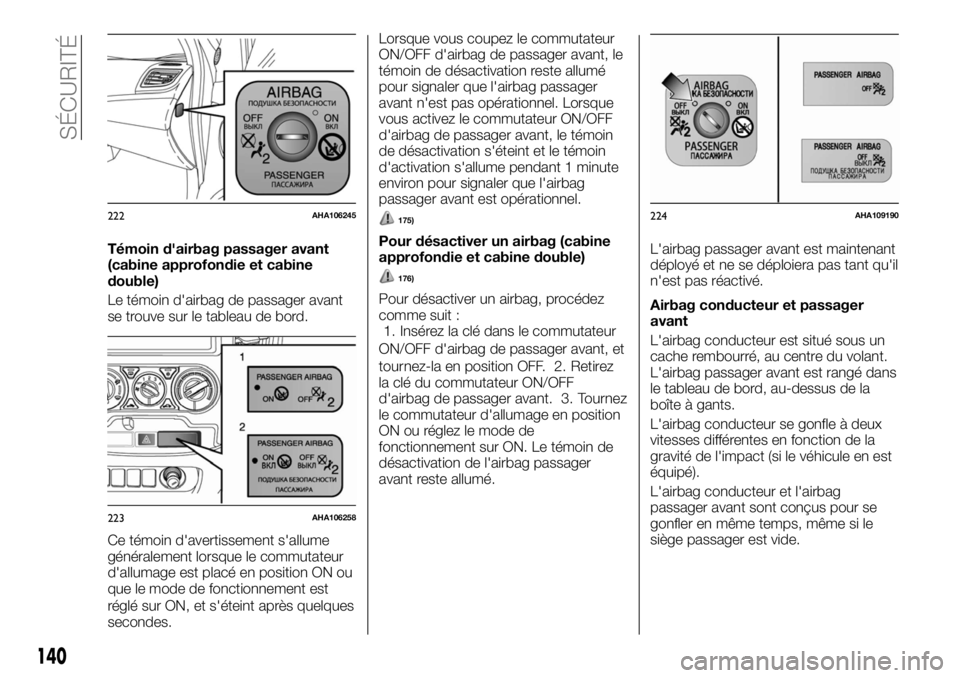

Témoin d'airbag passager avant
(cabine approfondie et cabine
double)
Le témoin d'airbag de passager avant
se trouve sur le tableau de bord.
Ce témoin d'avertissement s'allume
généralement lorsque le commutateur
d'allumage est placé en position ON ou
que le mode de fonctionnement est
réglé sur ON, et s'éteint après quelques
secondes.Lorsque vous coupez le commutateur
ON/OFF d'airbag de passager avant, le
témoin de désactivation reste allumé
pour signaler que l'airbag passager
avant n'est pas opérationnel. Lorsque
vous activez le commutateur ON/OFF
d'airbag de passager avant, le témoin
de désactivation s'éteint et le témoin
d'activation s'allume pendant 1 minute
environ pour signaler que l'airbag
passager avant est opérationnel.
175)
Pour désactiver un airbag (cabine
approfondie et cabine double)
176)
Pour désactiver un airbag, procédez
comme suit :
1. Insérez la clé dans le commutateur
ON/OFF d'airbag de passager avant, et
tournez-la en position OFF. 2. Retirez
la clé du commutateur ON/OFF
d'airbag de passager avant. 3. Tournez
le commutateur d'allumage en position
ON ou réglez le mode de
fonctionnement sur ON. Le témoin de
désactivation de l'airbag passager
avant reste allumé.L'airbag passager avant est maintenant
déployé et ne se déploiera pas tant qu'il
n'est pas réactivé.
Airbag conducteur et passager
avant
L'airbag conducteur est situé sous un
cache rembourré, au centre du volant.
L'airbag passager avant est rangé dans
le tableau de bord, au-dessus de la
boîte à gants.
L'airbag conducteur se gonfle à deux
vitesses différentes en fonction de la
gravité de l'impact (si le véhicule en est
équipé).
L'airbag conducteur et l'airbag
passager avant sont conçus pour se
gonfler en même temps, même si le
siège passager est vide.
222AHA106245
223AHA106258
224AHA109190
140
SÉCURITÉ

Airbag espace genoux conducteur
(si fourni)
L'airbag espace genoux conducteur est
situé sous le volant. L'airbag espace
genoux conducteur est conçu pour se
déployer en même temps que l'airbag
conducteur.
Déploiement des
airbags avant et de
l'airbag espace genoux
conducteur
(si fournie)
Les airbags avant et l'airbag espace
genoux conducteur sont CONÇUS
POUR SE DÉPLOYER quand…
Les airbags avant et l'airbag espace
genoux conducteur sont conçus pour
se déployer en cas d'impact frontal
modéré à grave du véhicule.
L'illustration représente un exemple
typique.
1. Choc frontal avec un mur massif à
une vitesse d'environ 25 km/h ou plus
2. Impact frontal modéré à grave dans
la zone grisée entre les flèches
Les airbags avant et l'airbag espace
genoux conducteur se déploient si la
gravité de l'impact est supérieur au
seuil limite déterminé, comparable à
une collision à environ 25 km/h, enfonçant droit sur un mur massif qui ne
bouge pas ou ne se déforme pas. Si la
gravité de l'impact est inférieure au seuil
limite, les airbags avant et l'airbag
espace genoux conducteur pourraient
ne pas se déployer. Cette vitesse limite
sera toutefois considérée comme
nettement supérieure si le véhicule
heurte un objet qui absorbe l'impact,
soit en se déformant soit en se
déplaçant (par exemple, un autre
véhicule à l'arrêt, un poteau ou un rail
de sécurité).
Étant donné que les collisions frontales
peuvent vous éjecter facilement de
votre siège, il est important de boucler
toujours correctement votre ceinture de
sécurité. Les ceintures de sécurité
aident à maintenir une distance sûre
par rapport au volant et au tableau de
bord pendant les phases initiales de
déploiement des airbags. La phase
initiale de déploiement des airbags est
la plus puissante, au point de pouvoir
provoquer des blessures graves, voire
mortelles. Les ceintures de sécurité de
votre véhicule constituent en outre un
moyen de protection primaire en cas de
collision. Les airbags SRS sont conçus
pour offrir une protection
supplémentaire. Par conséquent, pour
votre propre sécurité et pour celle de
tous les occupants, veillez à toujours
boucler correctement les ceintures de
sécurité.
225AA0001988
226AHA105697
227AHA103130
141

Déploiement des airbags latéraux
et des airbags rideaux
Les airbags latéraux et les airbags
rideaux sont CONÇUS POUR SE
DÉPLOYER quand…
Les airbags latéraux et les airbags
rideaux sont conçus pour se déployer
en cas d'impact latéral modéré à grave,
au centre du compartiment passager.
L'illustration représente un exemple
typique.1 — Impact modéré à grave au milieu
de la structure latérale de la carrosserie.
2 — Lorsque le véhicule détecte que le
véhicule fait un tonneau (airbag rideau
uniquement, si le véhicule en est
équipé).
Les ceintures de sécurité de votre
véhicule constituent un moyen de
protection primaire en cas de collision.
Les airbags latéraux SRS et les airbags
rideaux sont conçus pour offrir une
protection supplémentaire.
Par conséquent, pour votre propre
sécurité et pour celle de tous les
occupants, veillez à toujours boucler
correctement les ceintures de sécurité.
Les airbags latéraux et les airbags
rideaux PEUVENT NE PAS SE
DÉPLOYER quand…
Dans certains types de collisions
latérales, la structure de la carrosserie
du véhicule est conçue pour absorber
le choc, afin de protéger les occupants.
(La zone latérale de la carrosserie du
véhicule peut se déformer
considérablement en absorbant
l'impact.) Dans ce cas, les airbags
latéraux et les airbags rideaux peuvent
ne pas se déployer, que la carrosserie
du véhicule se déforme ou se détériore,
ou pas.
L'illustration représente quelques
exemples typiques.1. Impacts latéraux dans une zone
éloignée du compartiment passager.
2. Collision entre une moto ou autre
véhicule similaire de petite taille et le
côté du véhicule. 3. Collision avec un
poteau, un arbre ou autre objet étroit.
4. Impacts latéraux d'oblique.
5. Véhicule basculant sur le côté ou se
renversant sur le toit.
235AJA102937
236AH3101226
237AHA103231
238AHA103244
144
SÉCURITÉ

175)N'installez pas d'accessoire qui
obstrue la vision du témoin et ne recouvrez
pas le témoin d'un autocollant. Vous ne
pourriez plus vérifier l'état de l'airbag
passager.176)Pour réduire le risque de blessures
graves, voire mortelles : tournez le
commutateur d'allumage en position LOCK
ou réglez le mode de fonctionnement sur
OFF avant d'activer le commutateur
ON/OFF d'airbag de passager avant. Le
non-respect de cette consigne pourrait
affaiblir considérablement les performances
de l'airbag. Attendez au moins
60 secondes avant d'actionner le
commutateur ON/OFF d'airbag de
passager avant après avoir mis le
commutateur d'allumage en position LOCK
ou réglé le mode de fonctionnement sur
OFF. Le système d'airbag SRS est conçu
pour retenir suffisamment de tension pour
déployer l'airbag. Retirez toujours la clé du
commutateur ON/OFF d'airbag de
passager avant, avant d'actionner ce
dernier. Le non-respect de cette consigne
peut avoir pour conséquence un mauvais
positionnement du commutateur ON/OFF
d'airbag de passager avant. Ne coupez
pas le commutateur ON/OFF d'airbag de
passager avant, à moins qu'un dispositif
de retenue pour enfants ne soit installé sur
le siège passager avant. Si le témoin de
désactivation ne s'éteint pas lorsque vous
coupez le commutateur ON/OFF d'airbag
de passager avant, n'installez pas de
dispositif de retenue pour enfants sur le
siège passager avant. Nous vous
recommandons de faire vérifier le système
par un concessionnaire Fiat. Si le témoin
de désactivation ne s'éteint pas lorsque
vous coupez le commutateur ON/OFF
d'airbag de passager avant, ne laissez
personne s'asseoir sur le siège passager
avant. Nous vous recommandons de faire
vérifier le système par un concessionnaire
Fiat.177)N'appliquez pas d'autocollants ou
d'autres objets sur le volant, le tableau de
bord dans la zone de l'airbag passager et
sur les sièges. Ne posez jamais des objets
(téléphones portables, par exemple) côté
passager du tableau de bord, car ils
pourraient interférer avec le déploiement de
l'airbag passager et blesser également
gravement les passagers.
178)Ne posez rien, et n'accrochez rien au
tableau de bord au-dessus de la boîte à
gants. Cet objet pourrait heurter et blesser
un occupant en cas de déploiement de
l'airbag.
179)Ne fixez pas d'accessoires au
pare-brise et ne les accrochez pas non
plus devant le pare-brise. Ces objets
pourraient entraver le déploiement complet
de l'airbag, ou heurter et blesser un
occupant en cas de déploiement de
l'airbag.
180)N'accrochez pas de clés
supplémentaires ou des accessoires
(objets durs, pointus ou lourds) à la clé de
contact. Ces objets pourraient empêcher
l'airbag espace genoux conducteur de se
gonfler correctement ou pourraient être
expulsés et provoquer de graves blessures
en cas de déploiement de l'airbag.
181)N'accrochez pas d'accessoires à la
partie inférieure du tableau de bord côté
conducteur. Ces objets pourraient
empêcher l'airbag espace genoux
conducteur de se gonfler correctement ou
pourraient être expulsés et provoquer de
graves blessures en cas de déploiement
de l'airbag.
147
