SÉCURITÉ
Le présent chapitre de ce Manuel est
extrêmement important : il décrit les
systèmes de sécurité dont le véhicule
est équipé et vous fournit des
instructions pour les utiliser
correctement.CEINTURES DE SÉCURITÉ......118
SYSTÈME SBR.............120
PRÉTENDEURS ET SYSTÈME DE
LIMITATION D'EFFORT........122
DISPOSITIF DE RETENUE POUR
ENFANTS.................123
ADAPTABILITÉ POSITION ISOFIX ET
AUTRES POSITIONS..........127
AIRBAG DU SYSTÈME DE RETENUE
SUPPLÉMENTAIRE...........138
SYSTÈMES DE SÉCURITÉ ACTIVE .149
SYSTÈMES DE CONDUITE
AUXILIAIRES...............153
117

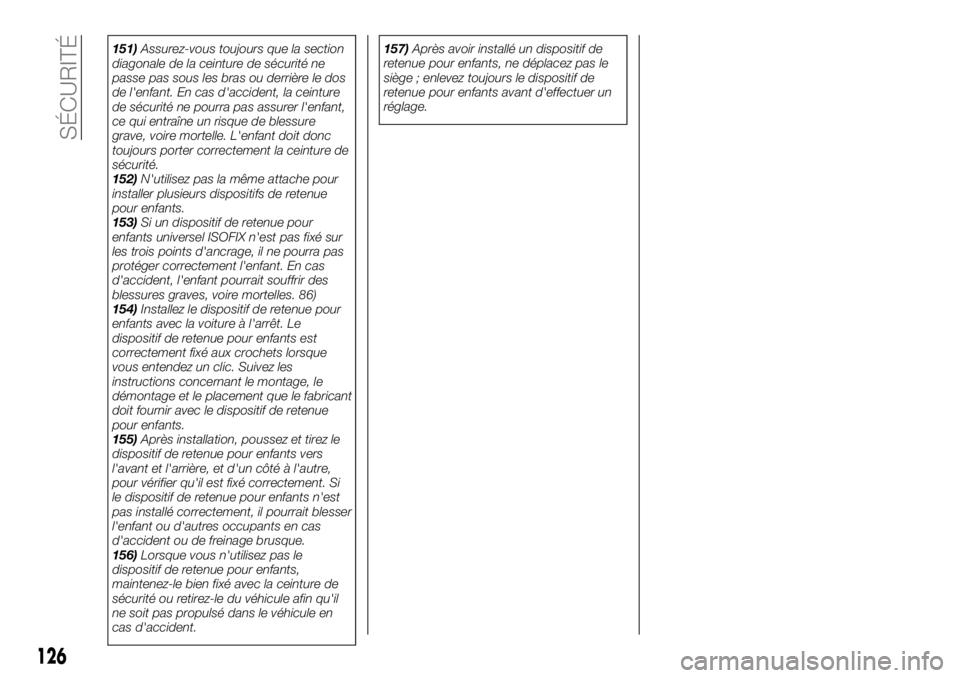

151)Assurez-vous toujours que la section
diagonale de la ceinture de sécurité ne
passe pas sous les bras ou derrière le dos
de l'enfant. En cas d'accident, la ceinture
de sécurité ne pourra pas assurer l'enfant,
ce qui entraîne un risque de blessure
grave, voire mortelle. L'enfant doit donc
toujours porter correctement la ceinture de
sécurité.
152)N'utilisez pas la même attache pour
installer plusieurs dispositifs de retenue
pour enfants.
153)Si un dispositif de retenue pour
enfants universel ISOFIX n'est pas fixé sur
les trois points d'ancrage, il ne pourra pas
protéger correctement l'enfant. En cas
d'accident, l'enfant pourrait souffrir des
blessures graves, voire mortelles. 86)
154)Installez le dispositif de retenue pour
enfants avec la voiture à l'arrêt. Le
dispositif de retenue pour enfants est
correctement fixé aux crochets lorsque
vous entendez un clic. Suivez les
instructions concernant le montage, le
démontage et le placement que le fabricant
doit fournir avec le dispositif de retenue
pour enfants.
155)Après installation, poussez et tirez le
dispositif de retenue pour enfants vers
l'avant et l'arrière, et d'un côté à l'autre,
pour vérifier qu'il est fixé correctement. Si
le dispositif de retenue pour enfants n'est
pas installé correctement, il pourrait blesser
l'enfant ou d'autres occupants en cas
d'accident ou de freinage brusque.
156)Lorsque vous n'utilisez pas le
dispositif de retenue pour enfants,
maintenez-le bien fixé avec la ceinture de
sécurité ou retirez-le du véhicule afin qu'il
ne soit pas propulsé dans le véhicule en
cas d'accident.157)Après avoir installé un dispositif de
retenue pour enfants, ne déplacez pas le
siège ; enlevez toujours le dispositif de
retenue pour enfants avant d'effectuer un
réglage.
126
SÉCURITÉ

ADAPTABILITÉ POSITION ISOFIX ET AUTRES POSITIONS
Adaptabilité positions ISOFIX
Cabine double
Groupe de masseClasse de taille
et fixationPositions ISOFIX
Arrière latéralDispositifs de retenue pour enfants
recommandésNuméro d'agrément
UN-R44
NacelleF
ISO/L1X——
G
ISO/L2X——
0 — Jusqu'à 10 kgE
ISO/R1X——
0+ — Jusqu'à 13 kgE
ISO/R1ILBABY-SAFE plus : MZ314393 BASE
BABY-SAFE ISOFIX : MZ314394E1-04301146
D
ISO/R2ILG 0/1 S ISOFIX (dispositif de retenue
pour enfants - zone Est) : MZ314390E G
0/1 S
ISOFIX (dispositif de retenue pour
enfants - zone Centre-Sud) :
MZ314390CS G 0/1 S
ISOFIX (dispositif de retenue pour
enfants - zone Nord) : MZ314390N RWF
Plate-forme ISOFIX (base ISOFIX
orientée vers l'arrière - TOUTES les
zones) : MZ314840 (type D)E4-04443718
C
ISO/R3IL
127

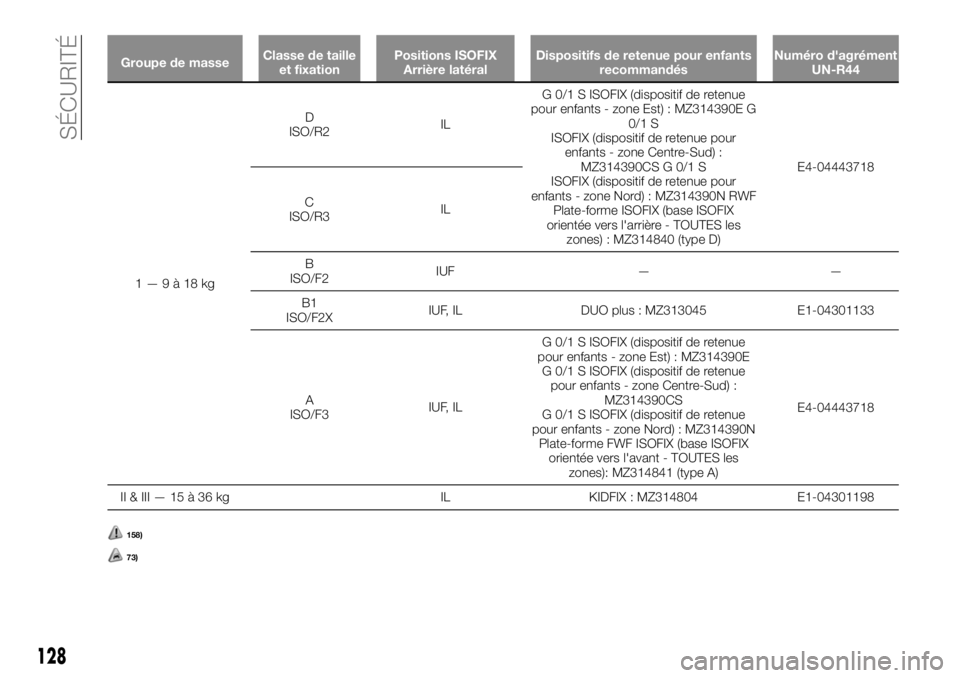

Groupe de masseClasse de taille
et fixationPositions ISOFIX
Arrière latéralDispositifs de retenue pour enfants
recommandésNuméro d'agrément
UN-R44
1—9à18kgD
ISO/R2ILG 0/1 S ISOFIX (dispositif de retenue
pour enfants - zone Est) : MZ314390E G
0/1 S
ISOFIX (dispositif de retenue pour
enfants - zone Centre-Sud) :
MZ314390CS G 0/1 S
ISOFIX (dispositif de retenue pour
enfants - zone Nord) : MZ314390N RWF
Plate-forme ISOFIX (base ISOFIX
orientée vers l'arrière - TOUTES les
zones) : MZ314840 (type D)E4-04443718
C
ISO/R3IL
B
ISO/F2IUF — —
B1
ISO/F2XIUF, IL DUO plus : MZ313045 E1-04301133
A
ISO/F3IUF, ILG 0/1 S ISOFIX (dispositif de retenue
pour enfants - zone Est) : MZ314390E
G 0/1 S ISOFIX (dispositif de retenue
pour enfants - zone Centre-Sud) :
MZ314390CS
G 0/1 S ISOFIX (dispositif de retenue
pour enfants - zone Nord) : MZ314390N
Plate-forme FWF ISOFIX (base ISOFIX
orientée vers l'avant - TOUTES les
zones): MZ314841 (type A)E4-04443718
II & III — 15 à 36 kg IL KIDFIX : MZ314804 E1-04301198
158)
73)
128
SÉCURITÉ

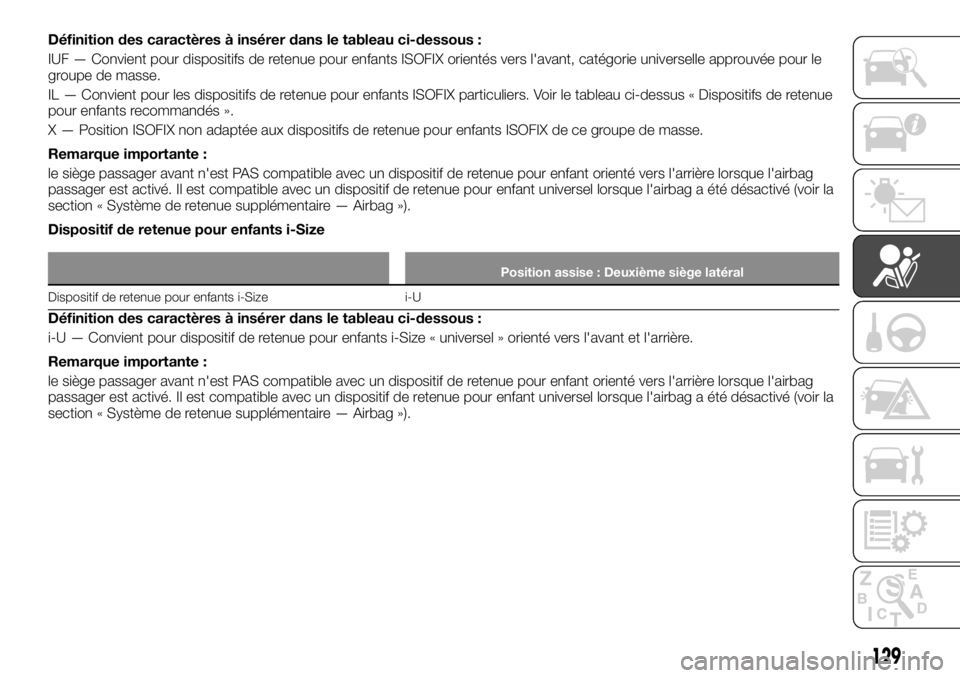

Définition des caractères à insérer dans le tableau ci-dessous :
IUF — Convient pour dispositifs de retenue pour enfants ISOFIX orientés vers l'avant, catégorie universelle approuvée pour le
groupe de masse.
IL — Convient pour les dispositifs de retenue pour enfants ISOFIX particuliers. Voir le tableau ci-dessus « Dispositifs de retenue
pour enfants recommandés ».
X — Position ISOFIX non adaptée aux dispositifs de retenue pour enfants ISOFIX de ce groupe de masse.
Remarque importante :
le siège passager avant n'est PAS compatible avec un dispositif de retenue pour enfant orienté vers l'arrière lorsque l'airbag
passager est activé. Il est compatible avec un dispositif de retenue pour enfant universel lorsque l'airbag a été désactivé (voir la
section « Système de retenue supplémentaire — Airbag »).
Dispositif de retenue pour enfants i-Size
Position assise : Deuxième siège latéral
Dispositif de retenue pour enfants i-Size i-U
Définition des caractères à insérer dans le tableau ci-dessous :
i-U — Convient pour dispositif de retenue pour enfants i-Size « universel » orienté vers l'avant et l'arrière.
Remarque importante :
le siège passager avant n'est PAS compatible avec un dispositif de retenue pour enfant orienté vers l'arrière lorsque l'airbag
passager est activé. Il est compatible avec un dispositif de retenue pour enfant universel lorsque l'airbag a été désactivé (voir la
section « Système de retenue supplémentaire — Airbag »).
129

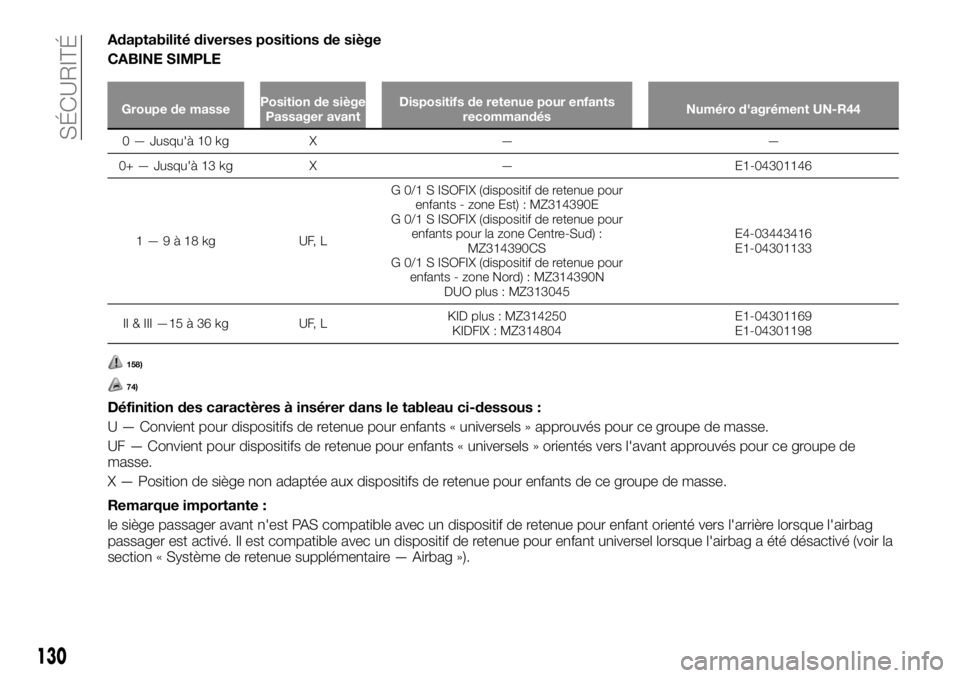

Adaptabilité diverses positions de siège
CABINE SIMPLE
Groupe de massePosition de siège
Passager avantDispositifs de retenue pour enfants
recommandésNuméro d'agrément UN-R44
0 — Jusqu'à 10 kg X — —
0+ — Jusqu'à 13 kg X — E1-04301146
1—9à18kg UF,LG 0/1 S ISOFIX (dispositif de retenue pour
enfants - zone Est) : MZ314390E
G 0/1 S ISOFIX (dispositif de retenue pour
enfants pour la zone Centre-Sud) :
MZ314390CS
G 0/1 S ISOFIX (dispositif de retenue pour
enfants - zone Nord) : MZ314390N
DUO plus : MZ313045E4-03443416
E1-04301133
II&III—15à36kg UF,LKID plus : MZ314250
KIDFIX : MZ314804E1-04301169
E1-04301198
158)
74)
Définition des caractères à insérer dans le tableau ci-dessous :
U — Convient pour dispositifs de retenue pour enfants « universels » approuvés pour ce groupe de masse.
UF — Convient pour dispositifs de retenue pour enfants « universels » orientés vers l'avant approuvés pour ce groupe de
masse.
X — Position de siège non adaptée aux dispositifs de retenue pour enfants de ce groupe de masse.
Remarque importante :
le siège passager avant n'est PAS compatible avec un dispositif de retenue pour enfant orienté vers l'arrière lorsque l'airbag
passager est activé. Il est compatible avec un dispositif de retenue pour enfant universel lorsque l'airbag a été désactivé (voir la
section « Système de retenue supplémentaire — Airbag »).
130
SÉCURITÉ

Adaptabilité diverses positions de siège
CABINE APPROFONDIE
Groupe de massePosition de siège
Passager avantDispositifs de retenue pour
enfants recommandésNuméro d'agrément UN-R44
Airbag activé Airbag désactivé
0— Jusqu'à 10 kg X U — —
0+ — Jusqu'à
13 kgX U, L BABY-SAFE plus : MZ314393 E1-04301146
1—9à18kg X U,LG 0/1 S ISOFIX (dispositif de retenue
pour enfants - zone Est) :
MZ314390E
G 0/1 S ISOFIX (dispositif de retenue
pour enfants - zone Centre-Sud) :
MZ314390CS
G 0/1 S ISOFIX (dispositif de retenue
pour enfants - zone Nord) :
MZ314390N
DUO plus : MZ313045E4-03443416
E1-04301133
II & III —15 à 36 kg X U, LKID plus : MZ314250
KIDFIX : MZ314804E1-04301169
E1-04301198
131

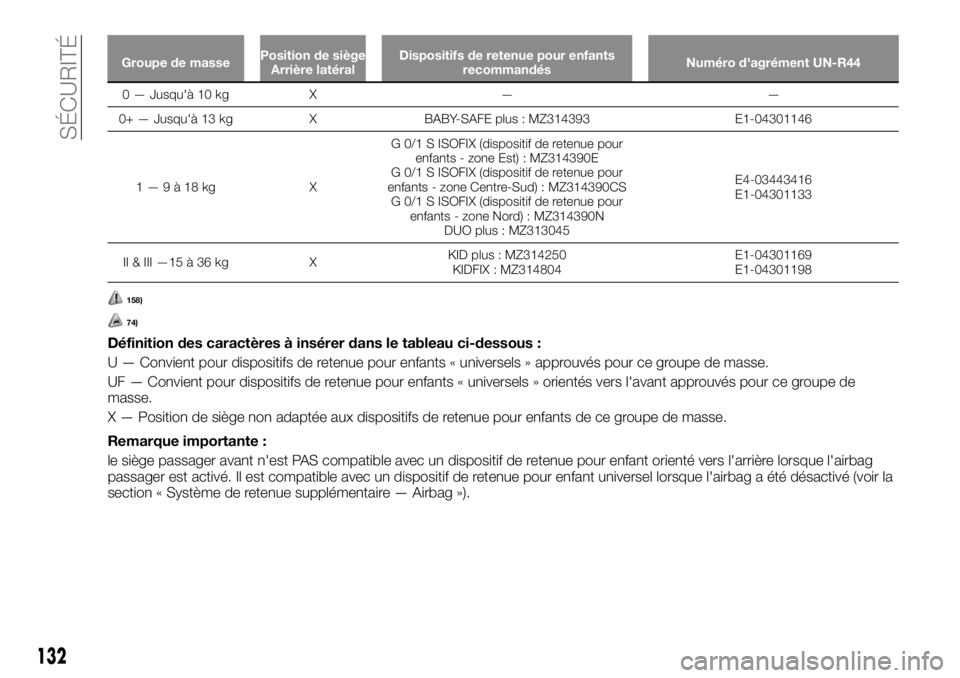

Groupe de massePosition de siège
Arrière latéralDispositifs de retenue pour enfants
recommandésNuméro d'agrément UN-R44
0 — Jusqu'à 10 kg X — —
0+ — Jusqu'à 13 kg X BABY-SAFE plus : MZ314393 E1-04301146
1—9à18kg XG 0/1 S ISOFIX (dispositif de retenue pour
enfants - zone Est) : MZ314390E
G 0/1 S ISOFIX (dispositif de retenue pour
enfants - zone Centre-Sud) : MZ314390CS
G 0/1 S ISOFIX (dispositif de retenue pour
enfants - zone Nord) : MZ314390N
DUO plus : MZ313045E4-03443416
E1-04301133
II&III—15à36kg XKID plus : MZ314250
KIDFIX : MZ314804E1-04301169
E1-04301198
158)
74)
Définition des caractères à insérer dans le tableau ci-dessous :
U — Convient pour dispositifs de retenue pour enfants « universels » approuvés pour ce groupe de masse.
UF — Convient pour dispositifs de retenue pour enfants « universels » orientés vers l'avant approuvés pour ce groupe de
masse.
X — Position de siège non adaptée aux dispositifs de retenue pour enfants de ce groupe de masse.
Remarque importante :
le siège passager avant n'est PAS compatible avec un dispositif de retenue pour enfant orienté vers l'arrière lorsque l'airbag
passager est activé. Il est compatible avec un dispositif de retenue pour enfant universel lorsque l'airbag a été désactivé (voir la
section « Système de retenue supplémentaire — Airbag »).
132
