2017 FIAT FULLBACK isofix

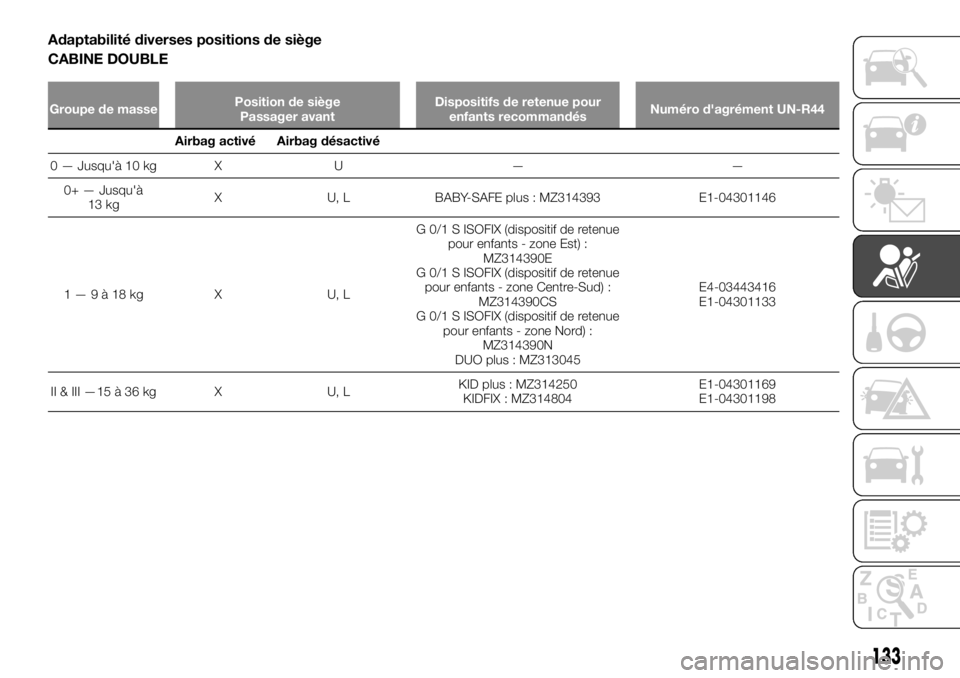

Adaptabilité diverses positions de siège
CABINE DOUBLE
Groupe de massePosition de siège
Passager avantDispositifs de retenue pour
enfants recommandésNuméro d'agrément UN-R44
Airbag activé Airbag désactivé
0— Jusqu'à 10 kg X U — —
0+ — Jusqu'à
13 kgX U, L BABY-SAFE plus : MZ314393 E1-04301146
1—9à18kg X U,LG 0/1 S ISOFIX (dispositif de retenue
pour enfants - zone Est) :
MZ314390E
G 0/1 S ISOFIX (dispositif de retenue
pour enfants - zone Centre-Sud) :
MZ314390CS
G 0/1 S ISOFIX (dispositif de retenue
pour enfants - zone Nord) :
MZ314390N
DUO plus : MZ313045E4-03443416
E1-04301133
II & III —15 à 36 kg X U, LKID plus : MZ314250
KIDFIX : MZ314804E1-04301169
E1-04301198
133

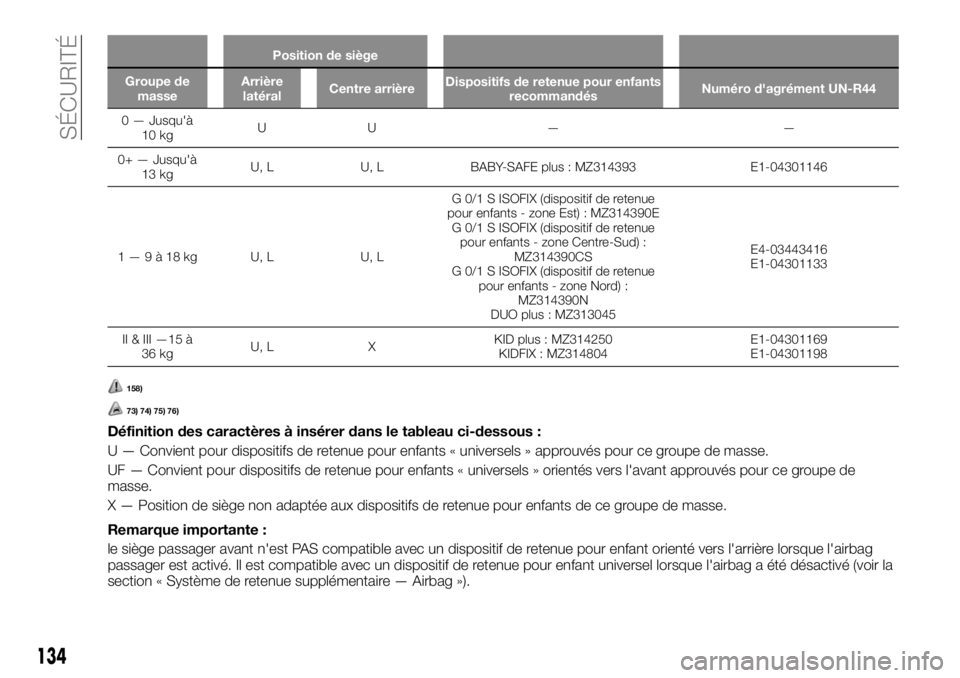

Position de siège
Groupe de
masseArrière
latéralCentre arrièreDispositifs de retenue pour enfants
recommandésNuméro d'agrément UN-R44
0 — Jusqu'à
10 kgUU — —
0+ — Jusqu'à
13 kgU, L U, L BABY-SAFE plus : MZ314393 E1-04301146
1—9à18kg U,L U,LG 0/1 S ISOFIX (dispositif de retenue
pour enfants - zone Est) : MZ314390E
G 0/1 S ISOFIX (dispositif de retenue
pour enfants - zone Centre-Sud) :
MZ314390CS
G 0/1 S ISOFIX (dispositif de retenue
pour enfants - zone Nord) :
MZ314390N
DUO plus : MZ313045E4-03443416
E1-04301133
II & III —15 à
36 kgU, L XKID plus : MZ314250
KIDFIX : MZ314804E1-04301169
E1-04301198
158)
73) 74) 75) 76)
Définition des caractères à insérer dans le tableau ci-dessous :
U — Convient pour dispositifs de retenue pour enfants « universels » approuvés pour ce groupe de masse.
UF — Convient pour dispositifs de retenue pour enfants « universels » orientés vers l'avant approuvés pour ce groupe de
masse.
X — Position de siège non adaptée aux dispositifs de retenue pour enfants de ce groupe de masse.
Remarque importante :
le siège passager avant n'est PAS compatible avec un dispositif de retenue pour enfant orienté vers l'arrière lorsque l'airbag
passager est activé. Il est compatible avec un dispositif de retenue pour enfant universel lorsque l'airbag a été désactivé (voir la
section « Système de retenue supplémentaire — Airbag »).
134
SÉCURITÉ

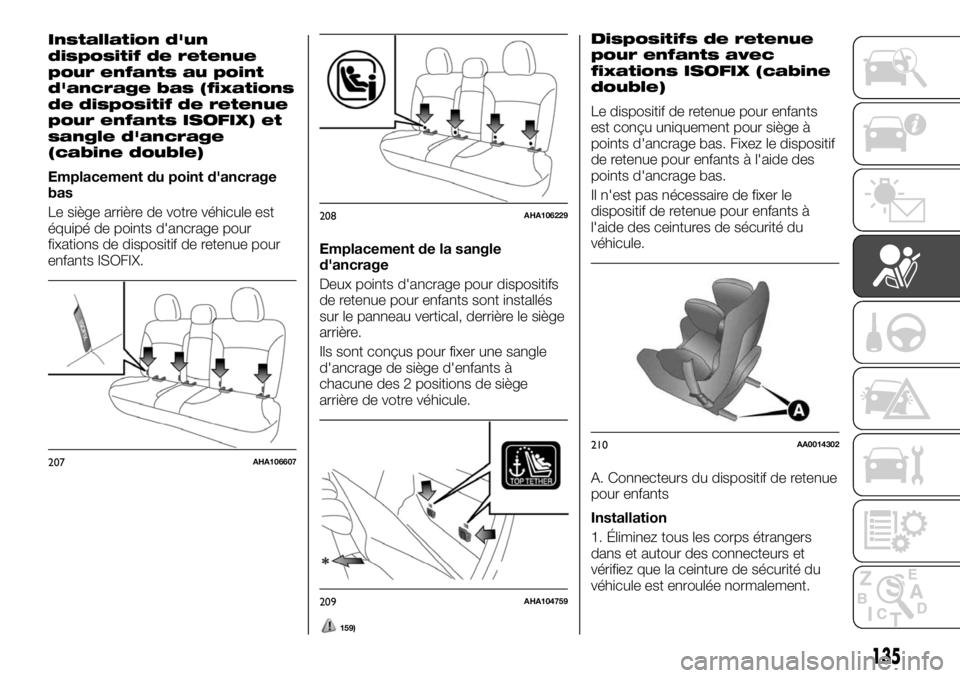

Installation d'un
dispositif de retenue
pour enfants au point
d'ancrage bas (fixations
de dispositif de retenue
pour enfants ISOFIX) et
sangle d'ancrage
(cabine double)
Emplacement du point d'ancrage
bas
Le siège arrière de votre véhicule est
équipé de points d'ancrage pour
fixations de dispositif de retenue pour
enfants ISOFIX.Emplacement de la sangle
d'ancrage
Deux points d'ancrage pour dispositifs
de retenue pour enfants sont installés
sur le panneau vertical, derrière le siège
arrière.
Ils sont conçus pour fixer une sangle
d'ancrage de siège d'enfants à
chacune des 2 positions de siège
arrière de votre véhicule.
159)
Dispositifs de retenue
pour enfants avec
fixations ISOFIX (cabine
double)
Le dispositif de retenue pour enfants
est conçu uniquement pour siège à
points d'ancrage bas. Fixez le dispositif
de retenue pour enfants à l'aide des
points d'ancrage bas.
Il n'est pas nécessaire de fixer le
dispositif de retenue pour enfants à
l'aide des ceintures de sécurité du
véhicule.
A. Connecteurs du dispositif de retenue
pour enfants
Installation
1. Éliminez tous les corps étrangers
dans et autour des connecteurs et
vérifiez que la ceinture de sécurité du
véhicule est enroulée normalement.
207AHA106607
208AHA106229
209AHA104759
210AA0014302
135
