Cher Client,
Vous avez choisi Fiat Fullback et nous vous en remercions.
Nous avons rédigé ce manuel pour vous aider à vous familiariser avec toutes les fonctions de votre véhicule et à l’utiliser de la
meilleure façon possible. Vous y trouverez des informations, des conseils et des mises en garde importantes concernant votre
véhicule et la manière de profiter des meilleures performances possibles des caractéristiques techniques de votre Fiat Fullback.
Nous vous invitons à le lire entièrement avant de prendre la route pour la première fois et ce, pour vous familiariser avec les
commandes et particulièrement avec celles des freins, de la direction et de la boîte de vitesses. De plus, vous comprendrez le
comportement du véhicule sur les différents types de route.
Ce manuel fournit également une description des fonctions spéciales et des conseils, ainsi que des informations essentielles
pour une conduite, un entretien et une maintenance sûrs de votre véhicule au fil du temps. Après avoir lu ce manuel, il est
recommandé de le conserver dans le véhicule et de s’assurer qu’il y reste dans le cas où il serait vendu.
Dans le Carnet de garantie annexé, vous trouverez également une description des services offerts par Fiat à ses clients, le
Certificat de garantie et les conditions détaillées pour préserver la validité de la garantie.
Nous sommes convaincus que toutes ces informations vous aideront dans la prise en main de votre nouveau véhicule et vous
feront apprécier les services proposés par le personnel Fiat.
Bonne lecture et bonne conduite !
Ce manuel d'utilisateur décrit toutes les versions de Fiat Fullback. Les options, les équipements spéciaux pour des
marchés ou des versions spécifiques ne sont pas explicitement indiqués dans le texte ; par conséquent, vous
devez toujours considérer les informations qui sont liées au niveau de finition, au moteur et à la version que vous
avez achetée. Tous les contenus introduits durant la production du modèle, en dehors des requêtes spécifiques
d'options au moment de l'achat, seront identifiés sur le libellé (si fourni).
Toutes les informations contenues dans cette publication sont conçues pour vous aider à utiliser votre véhicule de
la meilleure manière possible. FCA Italy S.p.A. vise l'amélioration constante des véhicules produits. Pour cette
raison, l'entreprise se réserve le droit d'introduire des changements sur le modèle décrit pour des raisons
techniques et/ou commerciales.
Pour plus d’informations, contactez un concessionnaire Fiat.

CHANGEMENTS / MODIFICATIONS DU VÉHICULE
REMARQUE IMPORTANTE
Tout changement ou toute modification du véhicule risque d'affecter gravement sa sécurité ou sa tenue de route, au risque de
provoquer des accidents graves, voire mortels.
ACCESSOIRES ACHETÉS PAR LE PROPRIÉTAIRE
Si, après l'achat du véhicule, vous décidez d'installer des accessoires électriques qui exigent une alimentation électrique
permanente (par exemple, radio, système antivol satellite, etc.) ou des accessoires qui chargent l'alimentation électrique,
contactez un concessionnaire Fiat, dont le personnel qualifié pourra vérifier si le système électrique du véhicule est capable de
résister à la charge requise, ou s'il a besoin d'être complété par une batterie plus puissante.
ATTENTION Soyez vigilant si vous ajoutez des spoilers, des jantes en alliage ou des moyeux de roues non standard, car ils
risquent d'atténuer la ventilation des freins et d'en affecter l'efficacité en cas de freinages brusques répétitifs ou sur de longues
descentes. Veillez à ce que rien n'entrave la course de la pédale (tapis, etc.).
INSTALLATION D'APPAREILS ÉLECTRIQUES / ÉLECTRONIQUES
Les appareils électriques et électroniques installés après l'achat du véhicule par le service après-vente doivent porter l'étiquette
suivante: FCA Italy S.p.A. autorise l'installation d'émetteurs-récepteurs, sous réserve qu'ils soient montés par un centre
spécialisé, de manière professionnelle et en conformité avec les spécifications du fabricant.
La police de la circulation peut interdire la conduite sur route de véhicules équipés d'appareils qui en modifient les propriétés.
Cela peut également entraîner une annulation de la garantie suite aux défauts provoqués par les changements ou liés
directement ou indirectement à ceux-ci.
FCA Italy S.p.A. ne pourra être tenue responsable des dommages causés par l'installation d'accessoires non fournis ou non
recommandés par FCA Italy S.p.A. et non installés conformément aux instructions fournies.
ÉMETTEURS RADIO ET TÉLÉPHONES PORTABLES
Les émetteurs radio (téléphones portables, radios CB, radios amateurs, etc.) ne peuvent en aucun cas être utilisés à l'intérieur
du véhicule, sauf installation d'une antenne séparée à l'extérieur. La transmission et la réception de ces appareils peuvent être
affectées par l'effet de blindage de la carrosserie du véhicule. En ce qui concerne l'utilisation de téléphones portables
approuvés CE (GSM, GPRS, UMTS, LTE), il convient d'observer les instructions d'utilisation fournies par le fabricant de
téléphones portables. L'utilisation de ces appareils à l'intérieur de l'habitable (sans antenne extérieure) peut provoquer un
dysfonctionnement des systèmes électriques. Ce qui pourrait compromettre la sécurité du véhicule en plus de constituer un
risque potentiel pour la santé des passagers. La présence de téléphones portables/ordinateurs portables/smartphones/
tablettes à l'intérieur du véhicule et/ou à proximité de la clé électronique peut provoquer une diminution des performances du
système Passive Entry/Keyless Entry-N-Go.
5

CHOIX DU
CARBURANT
Carburant recommandé :Cétane
numéro (EN590) 51 ou supérieur
38) 39) 40) 41)
REMARQUE En ce qui concerne le
diesel, sa fluidité augmente
considérablement au fur et à mesure
que la température descend, ce en
raison de la séparation de paraffine.
Raison pour laquelle deux types de
carburant sont proposés sur le
marché : « été » et « hiver ». Respectez
les consignes suivantes pour l'usage
hiver. Optez pour l'un des deux types
de carburant en fonction de la
température ambiante.
Au-dessus de -5 °C : Diesel « été »
Au-dessous de -5 °C : Diesel
« hiver »
Lorsque vous voyagez à l'étranger,
renseignez-vous au préalable sur les
carburants distribués dans les
stations-service.
Un diesel de mauvaise qualité peut
donner lieu à la formation de dépôts
dans l'injecteur, ce qui peut provoquer
le dégagement d'une fumée noire et un
ralenti instable.
Si ces problèmes surviennent, il est
conseillé d'ajouter un additif de
nettoyage au diesel lorsque vous
refaites le plein. L'additif brisera et
éliminera les dépôts, et le moteur
reviendra ainsi dans son état normal.Veillez à utiliser un DÉTERGENT POUR
SYSTÈME DIESEL FCA D'ORIGINE.
L'utilisation d'un autre additif pourrait
être la cause d'un dysfonctionnement
du moteur. Pour de plus amples
informations, veuillez contacter un
concessionnaire Fiat.
Expression graphique des
informations client
Identifiant pour les carburants de type
diesel
Le symbole affiché ci-dessous vous
aide à reconnaître le type correct de
carburant à utiliser avec votre véhicule.
Avant de remplir le réservoir de
carburant, vérifiez les symboles à
l'intérieur de la trappe du réservoir de
carburant (si fournis) et comparez-les
avec les symboles affichés sur la
pompe à carburant (si fournis).B7 : Carburant diesel contenant jusqu'à
7 % (V/V) d'esters méthyliques d'acides
gras – ex. diesel conforme à EN 590.
Les moteurs diesel sont compatibles
avec le diesel de type B7 (contenant
jusqu'à 7 % d'esters méthyliques
d'acides gras) conformément aux
normes européennes EN590.
42)
ATTENTION
38)Les véhicules diesel conformes aux
normes Euro 4 et Euro 5 sont conçus pour
rouler exclusivement au diesel conforme à
la norme EN 590. L'utilisation d'un autre
type de diesel pourrait nuire aux
performances et à la durabilité du moteur.
172B7
92
PRISE EN MAIN DE VOTRE VÉHICULE

A — Retrait
B — Fermeture
Lorsque vous faites le plein, accrochez
le bouchon au crochet (A) situé à
l'intérieur du clapet du réservoir à
carburant.Type 3
1. Ouvrez le couvercle (1). Introduisez la
clé dans le bouchon (2) et
déverrouillez-le.
2. Tournez le bouchon et retirez-le.
109)
3. Insérez le pistolet dans l'orifice du
réservoir, jusqu'en butée.
4. Lorsque le pistolet s'arrête
automatiquement, arrêtez la pompe.5. Pour fermer, tournez le bouchon
lentement jusqu'à ce que vous
entendiez un clic, puis repoussez
délicatement le clapet du réservoir à
carburant en position de fermeture.
ATTENTION
98)Pour manipuler du carburant,
respectez les consignes de sécurité
affichées dans les garages et les
stations-service.
99)Le carburant est un produit hautement
inflammable et explosif. Vous pourriez vous
brûler ou vous blesser gravement en le
manipulant. Pour faire le plein, coupez le
moteur et restez à distance des flammes,
étincelles et autres matières fumigènes.
Manipulez toujours le carburant à
l'extérieur, dans des endroits bien aérés.
100)Avant de retirer le bouchon du
réservoir, éliminez l'électricité statique de
votre corps en touchant une partie
métallique du véhicule ou de la pompe à
carburant. L'électricité statique de votre
corps pourrait provoquer une étincelle
susceptible d'enflammer la vapeur de
carburant.
101)Occupez-vous-seul de tout le
processus de ravitaillement (ouverture du
clapet du réservoir, retrait du bouchon,
etc.). Ne laissez personne s'approcher du
goulot de remplissage du réservoir à
carburant. Si vous acceptez que quelqu'un
vous aide et que cette personne porte de
l'électricité statique, la vapeur de carburant
pourrait prendre feu.176AHA102032
177AHZ101069
178AHZ100990
179AHA106203
94
PRISE EN MAIN DE VOTRE VÉHICULE

Transmission automatique
défaillante
Clignotement de l'affichage de
position du levier sélecteur
Le clignotement de l'affichage de
position du levier sélecteur pendant la
conduite peut signaler un
dysfonctionnement du système de
transmission automatique.
REMARQUE L'indicateur«A»clignote
uniquement lorsque le contacteur de
position du levier de vitesse de la boite
automatique est endommagé. Il ne
s'affiche pas dans des conditions
normales de fonctionnement.
120)
Activation du témoin de
température de liquide de
transmission automatique T/A
Le témoin de température du liquide de
transmission automatique s'allume,
accompagné d'un éventuel signal
sonore, lorsque la température du
liquide de transmission automatique est
anormalement élevée. Normalement le
témoin s'allume lorsque le
commutateur d'allumage est placé en
position ON ou que le mode de
fonctionnement est réglé sur ON et il
s'éteint après quelques secondes.
121)
Fonctionnement de la boite
automatique
122) 123) 124) 125) 126) 127)
Dépassement
Pour accélérer davantage e
n«D»,
poussez l'accélérateur jusqu'au
plancher. La boite rétrograde
automatiquement.En mode Sport, le système ne
rétrograde pas lorsque la pédale
d'accélérateur est appuyée à fond.
Période d'attente
Lors d’un bref arrêt à un feu tricolore ou
dans un embouteillage, le véhicule peut
être laissé en marche et maintenu à
l'arrêt grâce au frein de service. Si
l'attente est plus longue, moteur en
marche, déplacez le levier sélecteur sur
le neutre«N»etserrez le frein de
stationnement tout en immobilisant le
véhicule à l'aide du frein de service.
128)
Stationnement
Pour garer le véhicule, ralentissez
jusqu'à l'arrêt complet, serrez à fond le
frein de stationnement et déplacez le
levier sélecteur sur la position«P».
Si vous laissez le véhicule sans
surveillance, coupez systématique le
moteur et retirez la clé du contact.
En cas de stationnement en pente,
veillez à bien serrer le frein de
stationnement avant de déplacer le
levier sélecteur sur la position«P».Si
vous déplacez le levier sélecteur sur
« P » avant d'appliquer le frein de
stationnement, à moins d'utiliser la
force, vous risquez d'avoir des
difficultés pour sortir le levier de cette
position la prochaine fois que vous
voudrez prendre le véhicule.
268AH3100245
269AHA103622
178
DÉMARRAGE ET CONDUITE

124)Pour éviter une accélération soudaine,
n'emballez jamais le moteur depuis la
position«P»oulaposition«N».
125)L'utilisation de la pédale
d'accélérateur tandis que l'autre pied
repose sur la pédale de freins, peut avoir
une incidence négative sur le freinage et
provoquer une usure prématurée des
plaquettes de frein.
126)Sélectionnez les rapports adéquats,
conformément aux conditions de
circulation. Ne descendez jamais une pente
en roue libre et en marche arrière avec le
levier sélecteur positionné sur le mode de
conduite«D»oulemode Sport et
n'effectuez pas de marche avant en roue
libre avec le levier sélecteur positionné sur
« R » (marche arrière). Le moteur risque de
caler et l'augmentation soudaine de l'effort
de freinage et du poids du volant peuvent
causer un accident.
127)N'emballez pas le moteur avec le pied
sur la pédale de freins lorsque le véhicule
est à l'arrêt. Vous risqueriez d'endommager
la transmission automatique. Qui plus est,
lorsque vous appuyez sur la pédale
d'accélérateur tout en maintenant la pédale
de frein enfoncée avec le levier sélecteur
positionné sur«P»,«N»ou«D»,le
régime moteur ne peut pas monter aussi
haut que lorsque le levier sélecteur est au
neutre«N».
128)Ne maintenez jamais le véhicule à
l'arrêt sur une pente en utilisant la pédale
d'accélérateur (et sans utiliser la pédale de
freins). Appliquez systématiquement le frein
de stationnement et/ou les freins de

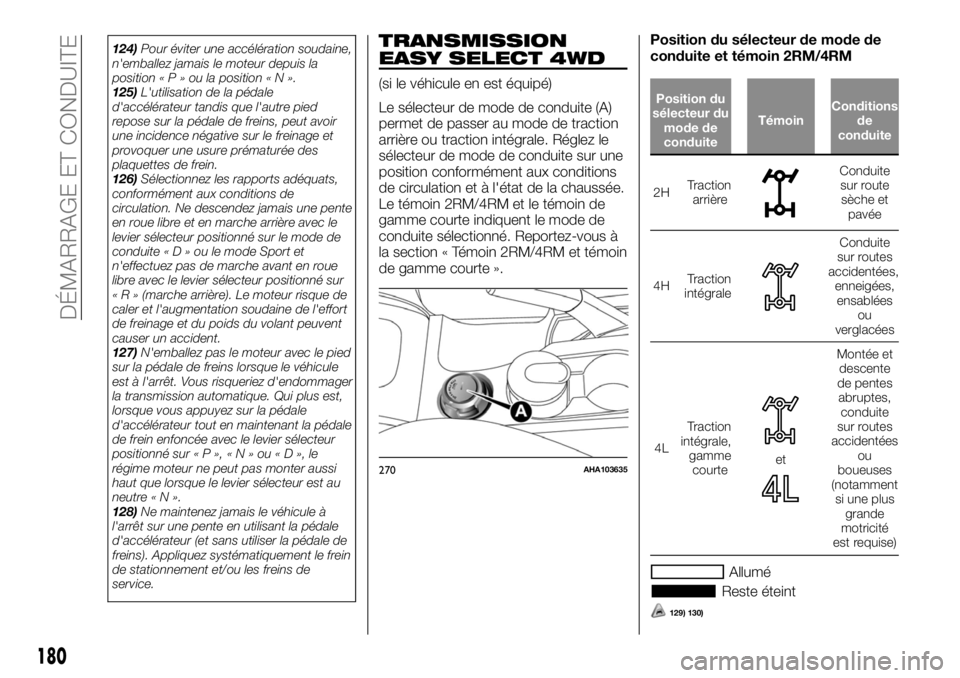

service.TRANSMISSION
EASY SELECT 4WD
(si le véhicule en est équipé)
Le sélecteur de mode de conduite (A)
permet de passer au mode de traction
arrière ou traction intégrale. Réglez le
sélecteur de mode de conduite sur une
position conformément aux conditions
de circulation et à l'état de la chaussée.
Le témoin 2RM/4RM et le témoin de
gamme courte indiquent le mode de
conduite sélectionné. Reportez-vous à
la section « Témoin 2RM/4RM et témoin
de gamme courte ».Position du sélecteur de mode de
conduite et témoin 2RM/4RMPosition du
sélecteur du
mode de
conduiteTémoinConditions
de
conduite
2HTraction
arrière
Conduite
sur route
sèche et
pavée
4HTraction
intégrale
Conduite
sur routes
accidentées,
enneigées,
ensablées
ou
verglacées
4LTraction
intégrale,
gamme
courte
et
Montée et
descente
de pentes
abruptes,
conduite
sur routes
accidentées
ou
boueuses
(notamment
si une plus
grande
motricité
est requise)
Allumé
Reste éteint
129) 130)
270AHA103635
180
DÉMARRAGE ET CONDUITE

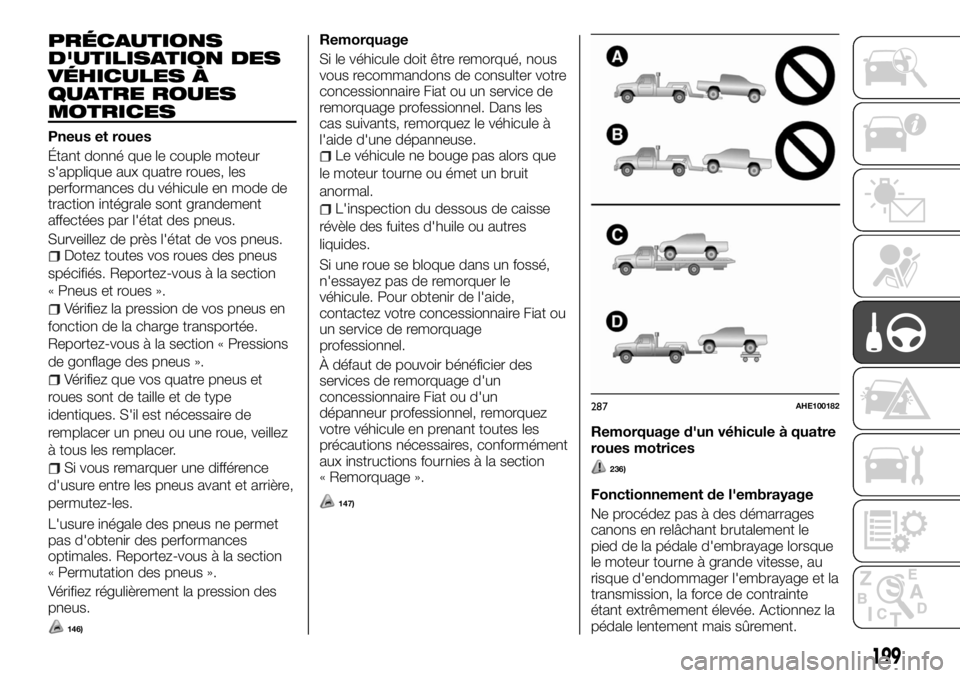

PRÉCAUTIONS
D'UTILISATION DES
VÉHICULES À
QUATRE ROUES
MOTRICES
Pneus et roues
Étant donné que le couple moteur
s'applique aux quatre roues, les
performances du véhicule en mode de
traction intégrale sont grandement
affectées par l'état des pneus.
Surveillez de près l'état de vos pneus.
Dotez toutes vos roues des pneus
spécifiés. Reportez-vous à la section
« Pneus et roues ».
Vérifiez la pression de vos pneus en
fonction de la charge transportée.
Reportez-vous à la section « Pressions
de gonflage des pneus ».
Vérifiez que vos quatre pneus et
roues sont de taille et de type
identiques. S'il est nécessaire de
remplacer un pneu ou une roue, veillez
à tous les remplacer.
Si vous remarquer une différence
d'usure entre les pneus avant et arrière,
permutez-les.
L'usure inégale des pneus ne permet
pas d'obtenir des performances
optimales. Reportez-vous à la section
« Permutation des pneus ».
Vérifiez régulièrement la pression des
pneus.
146)
Remorquage
Si le véhicule doit être remorqué, nous
vous recommandons de consulter votre
concessionnaire Fiat ou un service de
remorquage professionnel. Dans les
cas suivants, remorquez le véhicule à
l'aide d'une dépanneuse.
Le véhicule ne bouge pas alors que
le moteur tourne ou émet un bruit
anormal.
L'inspection du dessous de caisse
révèle des fuites d'huile ou autres
liquides.
Si une roue se bloque dans un fossé,
n'essayez pas de remorquer le
véhicule. Pour obtenir de l'aide,
contactez votre concessionnaire Fiat ou
un service de remorquage
professionnel.
À défaut de pouvoir bénéficier des
services de remorquage d'un
concessionnaire Fiat ou d'un
dépanneur professionnel, remorquez
votre véhicule en prenant toutes les
précautions nécessaires, conformément
aux instructions fournies à la section
« Remorquage ».
147)
Remorquage d'un véhicule à quatre
roues motrices
236)
Fonctionnement de l'embrayage
Ne procédez pas à des démarrages
canons en relâchant brutalement le
pied de la pédale d'embrayage lorsque
le moteur tourne à grande vitesse, au
risque d'endommager l'embrayage et la
transmission, la force de contrainte
287AHE100182
199
étant extrêmement élevée. Actionnez la
pédale lentement mais sûrement.
