2017 FIAT 500X Návod na použitie a údržbu (in Slovak)

ROZMERY
Rozmery sú vyjadrené v mm a týkajú sa vozidla s pneumatikami dodanými s vozidlom. Uvádzaná výška sa vzťahuje na
vyložené vozidlo. V závislosti od rozmeru ráfikov sú možné malé rozdiely vzhľadom na uvedené hodnoty.
AB C D E FGH I
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) S univerzálnym nosičom
Objem batožinového priestoru: 350 litrov. So sklopenými zadnými sedadlami: 1000 litrov.
163F1B0169C
199

Rozmery sú vyjadrené v mm a týkajú sa vozidla s pneumatikami dodanými s vozidlom. Uvádzaná výška sa vzťahuje na
vyložené vozidlo. V závislosti od rozmeru ráfikov sú možné malé rozdiely vzhľadom na uvedené hodnoty.
AB C D E FGH I
902 2570 801 4273
1608 / 1620(*)1545 1545 2025 1796
(*) Verzie 4x4
Objem batožinového priestoru: 350 litrov. So sklopenými zadnými sedadlami: 1000 litrov.
164F1B0170C
200
TECHNICKÉ ÚDAJE

HMOTNOSTI
Hmotnosti (kg) 1.4 Turbo Multi Air
1.4 Turbo Multi Air(*)1.6 E.Torq
Hmotnosť naprázdno (so
všetkými kvapalinami, nádrž
paliva naplnená na 90%abez
zvláštneho vybavenia)1320 1430 1275
Užitočná záťaž vrátane vodiča
(**)555 / 540(***)670 600
Maximálne povolené zaťaženie
(****)
– predná náprava 1050 1150 1050
– zadná náprava 900 1000 900
– celkom 1875 2100 1875
Ťahané náklady
– brzdený príves 1200 1200 800
Maximálne zaťaženie na
spojovacej guli (brzdený príves)60 60 60
Maximálne zaťaženie na streche
(*****)50 50 50
(*) Verzie s automatickou prevodovkou AT9
(**) Ak je prítomné špeciálne vybavenie (otváracia strecha, zariadenie na ťahanie prívesov atď.) hmotnosť vozidla sa zvyšuje a následne sa znižuje úžitková nosnosť
vzhľadom na maximálne povolené zaťaženie.
(***) Verzia pre určené trhy
(****) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
(*****) S univerzálnym nosičom
201

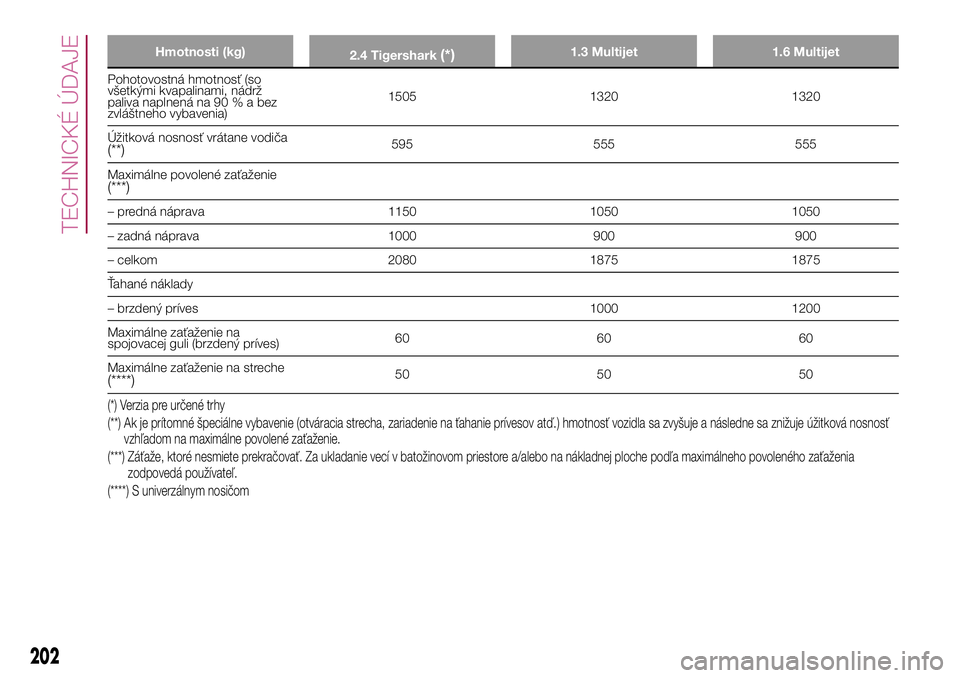

Hmotnosti (kg)
2.4 Tigershark(*)1.3 Multijet 1.6 Multijet
Pohotovostná hmotnosť (so
všetkými kvapalinami, nádrž
paliva naplnená na 90%abez
zvláštneho vybavenia)1505 1320 1320
Úžitková nosnosť vrátane vodiča
(**)595 555 555
Maximálne povolené zaťaženie
(***)
– predná náprava 1150 1050 1050
– zadná náprava 1000 900 900
– celkom 2080 1875 1875
Ťahané náklady
– brzdený príves 1000 1200
Maximálne zaťaženie na
spojovacej guli (brzdený príves)60 60 60
Maximálne zaťaženie na streche
(****)50 50 50
(*) Verzia pre určené trhy
(**) Ak je prítomné špeciálne vybavenie (otváracia strecha, zariadenie na ťahanie prívesov atď.) hmotnosť vozidla sa zvyšuje a následne sa znižuje úžitková nosnosť
vzhľadom na maximálne povolené zaťaženie.
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
(****) S univerzálnym nosičom
202
TECHNICKÉ ÚDAJE

Hmotnosti (kg)
2.0 Multijet(*)2.0 Multijet(**)
Hmotnosť naprázdno (so všetkými
kvapalinami, nádrž paliva naplnená na 90 % a
bez zvláštneho vybavenia)1430 1495
Užitočná záťaž vrátane vodiča
(***)620 605
Maximálne povolené zaťaženie
(****)
– predná náprava 1150 1150
– zadná náprava 1000 1000
– celkom 2050 2100
Ťahané náklady
– brzdený príves 1200 1200
Maximálne zaťaženie na spojovacej guli
(brzdený príves)60 60
Maximálne zaťaženie na streche
(*****)50 50
(*) Verzie s manuálnou prevodovkou
(**) Verzie s automatickou prevodovkou AT9
(***) Ak je prítomné špeciálne vybavenie (otváracia strecha, zariadenie na ťahanie prívesov atď.) hmotnosť vozidla sa zvyšuje a následne sa znižujeúžitková nosnosť
vzhľadom na maximálne povolené zaťaženie.
(****) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
(*****) S univerzálnym nosičom
203

DOPLNENIE VOZIDLA
1.4 Turbo Multi Air(*)1.4 Turbo Multi Air
(**)Predpísané pohonné hmoty a originálne
mazivá
Palivová nádrž (litre) 48 48
Zelený bezolovnatý benzín s oktánovým číslom
minimálne 95 R.O.N (Špecifikácia EN228)
vrátane rezervy (v litroch) 5 - 7 5 - 7
Chladiace zariadenie motora (litre) 5,2 5,2Zmes destilovanej vody a kvapaliny PARAFLU
UP
v pomere 50 %(***)
Olejová vaňa motora (litre) 3,2 3,2
SELENIA DIGITEK P.E.
Olejová vaňa motora a filter (litre) 3,6 3,6
Prevodová skriňa/diferenciál (litre) 1,8 2,1 TUTELA TRANSMISSION GEARFORCE
Obvod hydraulických bŕzd (kg) 0,83 0,83 TUTELA TOP 4/S
Nádrž na kvapalinu ostrekovača
predného a zadného okna (litre)2,5 2,5Zmes vody a kvapaliny TUTELA PROFESSIONAL
SC35
(*) Verzie s manuálnou prevodovkou
(**) Verzie s automatickou prevodovkou s dvojitou spojkou
(***) Pri obzvlášť náročných klimatických podmienkach sa odporúča zmes 60% PARAFLU
UPa 40% demineralizovanej vody.
204
TECHNICKÉ ÚDAJE

1.4 Turbo Multi Air(*)2.4 Tigershark(**)Predpísané pohonné hmoty a originálne
mazivá
Palivová nádrž (litre) 48 48
Zelený bezolovnatý benzín s oktánovým číslom
minimálne 95 R.O.N (Špecifikácia EN228)
vrátane rezervy (v litroch) 5 - 7 5 - 7
Chladiace zariadenie motora (litre) 5,2 6,45Zmes destilovanej vody a kvapaliny PARAFLU
UP
v pomere 50 %(***)
Olejová vaňa motora (litre) 3,2 – Obce, centrá miest
SELENIA DIGITEK P.E.
Olejová vaňa motora a filter (litre) 3,6 5,3
Prevodová skriňa/diferenciál (litre) 6,0 TUTELA TRANSMISSION AS8
Prevodová jednotka (PTU) (litre) – TUTELA TRANSMISSION B-5X
Zadný diferenciál (litre) – TUTELA TRANSMISSION COMPAQ DRIVE
Obvod hydraulických bŕzd (kg) 0,83 0,83 TUTELA TOP 4/S
Nádrž na kvapalinu ostrekovača
predného a zadného okna (litre)2,5 2,5Zmes vody a kvapaliny TUTELA PROFESSIONAL
SC35
(*) Verzie s automatickou prevodovkou AT9
(**) Verzia pre určené trhy
(***) Pri obzvlášť náročných klimatických podmienkach sa odporúča zmes 60% PARAFLU
UPa 40% demineralizovanej vody.
205

1.6 E.Torq 1.3 MultijetPredpísané pohonné hmoty a originálne
mazivá
Palivová nádrž (litre) 48 48Bezolovnatý benzín s oktánovým číslom
minimálne 95 R.O.N (Špecifikácia EN228) (verzie
1.6 E.Torq) / Motorová nafta (Špecifikácia EN590)
(verzie 1.3 Multijet) vrátane rezervy (v litroch) 5 - 7 5 - 7
Chladiace zariadenie motora (litre) 5,6 6,1Zmes destilovanej vody a kvapaliny PARAFLU
UP
v pomere 50 %(***)
Olejová vaňa motora (litre) 4,0 3,7
SELENIA DIGITEK P.E. (verzie 1.6 E.Torq) /
SELENIA WR FORWARD (verzie 1.3 Multijet)
Olejová vaňa motora a filter (litre) 4,3 3,9
Prevodová skriňa/diferenciál (litre) 2,0 2,0 TUTELA TRANSMISSION GEARFORCE
Obvod hydraulických bŕzd (kg) 0,83 0,83 TUTELA TOP 4/S
Nádrž na kvapalinu ostrekovača
predného a zadného okna (litre)2,5 2,5Zmes vody a kvapaliny TUTELA PROFESSIONAL
SC35
(***) Pri obzvlášť náročných klimatických podmienkach sa odporúča zmes 60% PARAFLUUPa 40% demineralizovanej vody.
206
