OCHRANNÉ
SYSTÉMY DETÍ
BEZPEČNÁ PREPRAVA
DETÍ
76) 77) 78) 79)
Na dosiahnutie čo najlepšej ochrany v
prípade nárazu musia všetci cestujúci
sedieť a musia byť zaistení vhodnými
systémami pripútania, a to vrátane
novorodencov a detí!
Tento predpis je povinný podľa
nariadenia 2003/20/ES vo všetkých
členských krajinách Európskej únie.
Deti nižšie ako 1,50 metra, až do veku
12 rokov musia byť chránené vhodnými
systémami pripútania a mali by sedieť
na zadných miestach.
Štatistiky dopravných osôb indikujú, že
deti na zadných sedadlách sú viac
chránené.
Deti majú, v porovnaní s dospelými,
hlavu proporčne väčšiu a ťažšiu
vzhľadom k zvyšku tela, pričom svaly a
štruktúra kostry nie sú úplne vyvinuté.
Kvôli tomu sú nevyhnutné na ich
správne udržanie v prípade zrážky iné
systémy ako bezpečnostné pásy pre
dospelých, aby sa zaistilo zníženie rizika
poranení na minimum v prípade
nehody, prudkého brzdenia alebo
náhleho vybočenia.Deti musia sedieť bezpečne a
pohodlne. V súlade s charakteristikami
použitých sedačiek sa odporúča
nechávať sedačky pre deti (aspoň do
veku 3-4 rokov dieťaťa) orientované
proti smeru jazdy, pretože táto poloha
chráni pri zrážke najviac.
Voľbu najvhodnejšieho zariadenia na
pripútanie dieťaťa treba robiť vzhľadom
na hmotnosť a veľkosť dieťaťa. Existujú
rôzne typy systémov pripútania detí,
ktoré sa dajú pripevniť vo vozidle
bezpečnostnými pásmi alebo
ukotveniami ISOFIX/i-Size.
Odporúča sa zvoliť si systém pripútania
najvhodnejší pre dieťa; preto vám
odporúčame pozrieť si Návod na
použitie a údržbu dodaný so sedačkou,
aby ste si boli istí, že sedačka je
najvhodnejšieho typu pre dieťa.
V Európe upravuje charakteristiky
záchytných systémov pre deti norma
ECE-R44, ktorá ich delí do piatich
hmotnostných skupín:
Skupina Zóny hmotnosti
Skupina 0až do 10 kg
hmotnosti
Skupina 0+ do 13 kg hmotnosti
Skupina 1 hmotnosť 9-18 kg
Skupina 2 hmotnosť 15-25 kg
Skupina 3 hmotnosť 22-36 kg
K predpisu ECE-R44 nedávno pribudlo
nariadenie ECE R-129, ktoré definuje
charakteristiky nových sedačiek i-Size
(pozrite si opis v odseku „Vhodnosť
sedadiel cestujúcich na použitie so
sedačkami i-Size", kde nájdete viac
informácií).
Všetky zariadenia pre upevnenie dieťaťa
musia mať uvedené homologačné
údaje, spolu s kontrolnou známkou na
štítku pevne prichytenom k sedačke,
ktorý nesmie byť odstránený.
V ponuke doplnkov Lineaccessori
MOPAR
®sú k dispozícii detské
sedačky pre každú hmotnostnú
skupinu. Odporúčame tento výber,
vzhľadom na to, že boli navrhnuté
a odskúšané špeciálne pre automobily
Fiat.
INŠTALÁCIA DETSKEJ
SEDAČKY POMOCOU
BEZPEČNOSTNÝCH
PÁSOV
Sedačky Universali, ktoré sa inštalujú
iba pomocou bezpečnostných pásov,
spĺňajú predpisy ECE R44 a sú
rozdelené do niekoľkých hmotnostných
skupín.
80) 81) 82) 83)
90
BEZPEÂNOSË

INŠTALÁCIA SEDAČKY
ISOFIX
84) 85) 86) 87) 88)Bočné zadné miesta vozidla sú
vybavené ukotveniami ISOFIX, ktoré
slúžia na rýchlu, jednoduchú a
bezpečnú montáž detskej sedačky.
Systém ISOFIX umožňuje montáž
systémov pripútania detí ISOFIX bez
použitia bezpečnostných pásov vozidla,
pričom je sedačka pripevnená troma
ukotveniami vo vozidle.
Je možné vykonať zmiešané
montovanie tradičných sedačiek a
sedačiek ISOFIX na rôznych miestach
toho istého vozidla
Pri inštalácii sedačky ISOFIX ju upevnite
k dvom kovovým ukotveniam A obr.
78, ktoré sa nachádzajú na spoji medzi
sedadlom a operadlom zadného
sedadla, potom upevnite vrchný pás (k
dispozícii spolu do sedačkou) do
príslušného ukotvenia B obr. 79
nachádzajúceho sa v zadnej spodnej
časti operadla.
Ako ilustrácia je na obr. 80 uvedený
príklad detskej sedačky ISOFIX
Universale, ktorá patrí do hmotnostnej
skupiny 1.
UPOZORNENIE obr. 80 je iba
orientačný pre montáž. Pri montáži
autosedačky postupujte podľa návodu
na použitie, dodaného so sedačkou.POZNÁMKA Pri použití sedačiek
ISOFIX Universale sa môžu použiť iba
sedačky spĺňajúce požiadavky predpisu
ECE R44 „ISOFIX Universal" (R44/03
alebo nasledujúce aktualizácie) (pozrite
obr. 81). Pre iné hmotnostné skupiny
sú určené špecifické sedačky ISOFIX,
ktoré sa smú použiť, iba ak boli
špeciálne testované pre toto vozidlo
(pozrite zoznam vozidiel priložený
k sedačke).
78F1B0114C
79F1B0115C
81F1B0117C
80F1B0116C
93

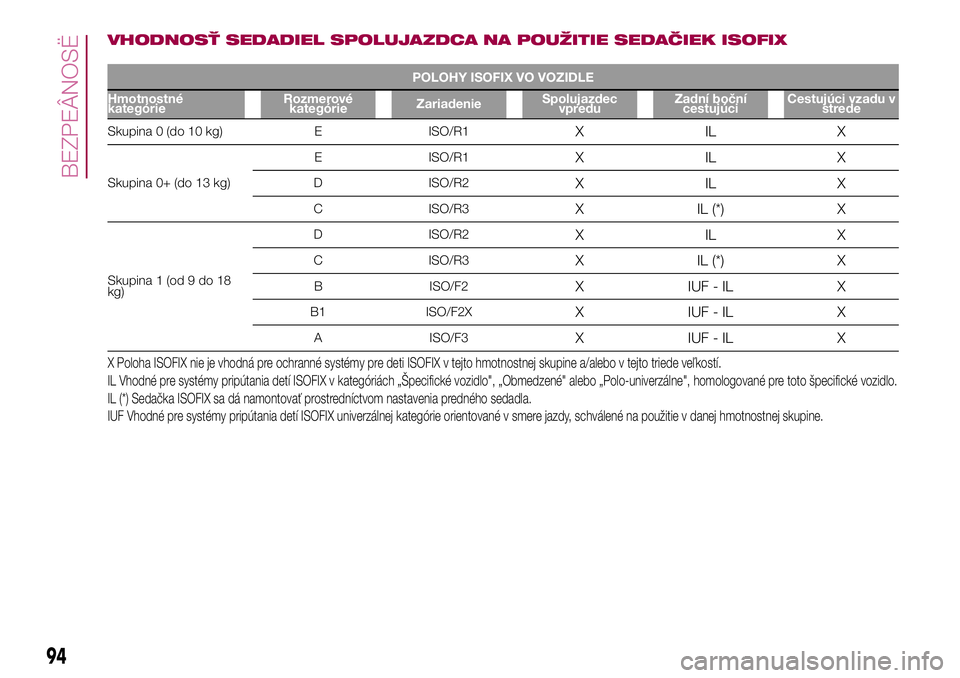

VHODNOSŤ SEDADIEL SPOLUJAZDCA NA POUŽITIE SEDAČIEK ISOFIX
POLOHY ISOFIX VO VOZIDLE
Hmotnostné
kategórieRozmerové
kategórieZariadenieSpolujazdec
vpreduZadní boční
cestujúciCestujúci vzadu v
strede
Skupina 0 (do 10 kg) E ISO/R1XILX
Skupina 0+ (do 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Skupina 1 (od 9 do 18
kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2X IUF-IL X
B1 ISO/F2XX IUF-IL X
A ISO/F3X IUF-IL X
X Poloha ISOFIX nie je vhodná pre ochranné systémy pre deti ISOFIX v tejto hmotnostnej skupine a/alebo v tejto triede veľkostí.
IL Vhodné pre systémy pripútania detí ISOFIX v kategóriách „Špecifické vozidlo", „Obmedzené" alebo „Polo-univerzálne", homologované pre toto špecifické vozidlo.
IL (*) Sedačka ISOFIX sa dá namontovať prostredníctvom nastavenia predného sedadla.
IUF Vhodné pre systémy pripútania detí ISOFIX univerzálnej kategórie orientované v smere jazdy, schválené na použitie v danej hmotnostnej skupine.
94
BEZPEÂNOSË

VHODNOSŤ SEDADIEL
SPOLUJAZDCA NA
POUŽITIE SEDAČIEK
i-Size
Zadné bočné sedadlá vozidla sú
vhodné pre sedačky i-Size poslednej
generácie.
Tieto sedačky, skonštruované a
homologované podľa predpisu i-Size
(ECE R129), zaisťujú najbezpečnejšie
podmienky pre prepravu detí vo vozidle:
❒povinnosť prepravy dieťaťa proti
smeru jazdy až do veku 15 mesiacov;
❒zvýšenie ochrany sedačky pri
bočných nárazoch;
❒povzbudenie k používaniu systému
ISOFIX zameraného na zrušenie chýb
pri inštalácii sedačky;
❒vyššia účinnosť pri voľbe sedačky,
nielen podľa hmotnosti, ale aj podľa
výšky dieťaťa;
❒lepšia kompatibilita medzi sedadlami
vozidla a sedačkami: sedačky i-Size
sa môžu považovať za „Super ISOFIX",
tedea dajú sa pohodlne nainštalovať
na miestach schválených pre i-Size, ale
aj na miestach schválených pre ISOFIX
(ECE R44).
POZNÁMKA Miesta vo vozidle
schválené pre i-Size sú označené
symbolom na obr. 82.
82F1B0124C
95

SEDAČKY ODPORÚČANÉ SPOLOČNOSŤOU FCA PRE VAŠE VOZIDLO FIAT 500X
Ponuka doplnkov Lineaccessori MOPAR®predstavuje široký výber detských sedačiek, ktoré sa dajú upevniť bezpečnostným
pásom v troch bodoch alebo pomocou ukotvení ISOFIX.
UPOZORNENIE FCA odporúča nainštalovať sedačku podľa pokynov, ktoré musí výrobca sedačky dodať spolu s ňou.
Hmotnostná
skupinaDetská sedačka Typ detskej sedačky Inštalácia detskej sedačky
Skupina 0+: od
narodenia do 13 kg
Britax Baby Safe plus
Homologačné číslo: E1
04301146
Objednávací kód Fiat: 71806415
Sedačka Universale/ISOFIX.
Inštalujte sa proti smeru jazdy iba
bezpečnostnými pásmi vozidla alebo
pomocou príslušnej základne ISOFIX
(dá sa zakúpiť samostatne) a
ukotveniami vozidla ISOFIX.
Inštaluje sa na zadných miestach na
sedenie, pri okne. ++
Britax Baby Safe ISOFIX base
Objednávací kód Fiat: 71806416
97

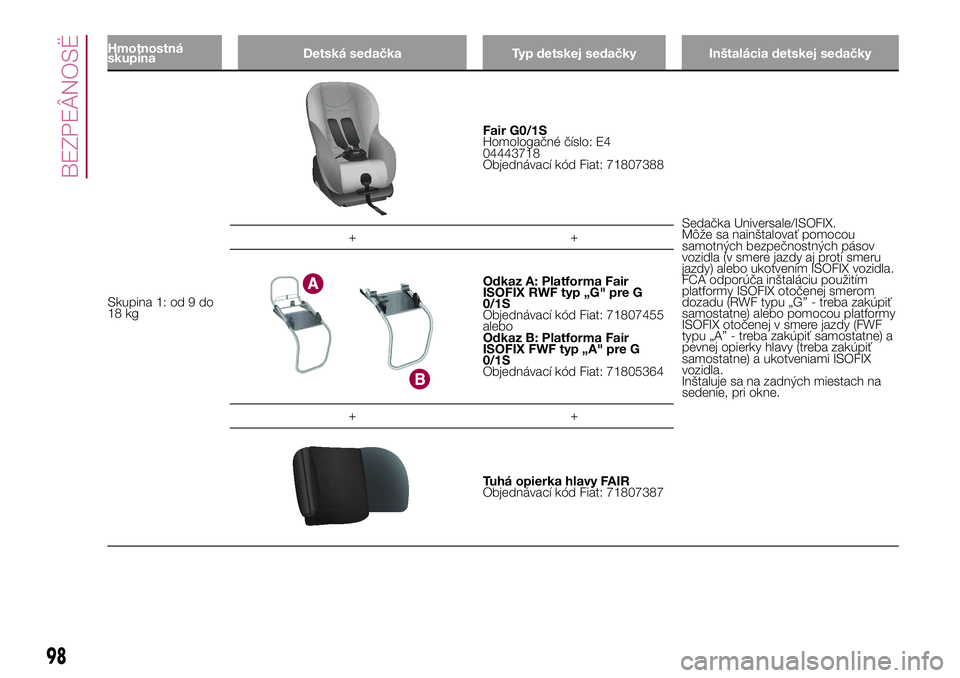

Hmotnostná
skupinaDetská sedačka Typ detskej sedačky Inštalácia detskej sedačky
Skupina 1: od 9 do
18 kg
Fair G0/1S
Homologačné číslo: E4
04443718
Objednávací kód Fiat: 71807388
Sedačka Universale/ISOFIX.
Môže sa nainštalovať pomocou
samotných bezpečnostných pásov
vozidla (v smere jazdy aj proti smeru
jazdy) alebo ukotvením ISOFIX vozidla.
FCA odporúča inštaláciu použitím
platformy ISOFIX otočenej smerom
dozadu (RWF typu „G” - treba zakúpiť
samostatne) alebo pomocou platformy
ISOFIX otočenej v smere jazdy (FWF
typu „A” - treba zakúpiť samostatne) a
pevnej opierky hlavy (treba zakúpiť
samostatne) a ukotveniami ISOFIX
vozidla.
Inštaluje sa na zadných miestach na
sedenie, pri okne. ++
Odkaz A: Platforma Fair
ISOFIX RWF typ „G" pre G
0/1S
Objednávací kód Fiat: 71807455
alebo
Odkaz B: Platforma Fair
ISOFIX FWF typ „A" pre G
0/1S
Objednávací kód Fiat: 71805364
++
Tuhá opierka hlavy FAIR
Objednávací kód Fiat: 71807387
98
BEZPEÂNOSË

Hmotnostná
skupinaDetská sedačka Typ detskej sedačky Inštalácia detskej sedačky
Skupina 1: od 9 do
18 kg
Britax Safefix TT
Homologačné číslo: E1
04301199
Objednávací kód Fiat: 71805956Inštaluje sa smerom dopredu,
používajú sa ukotvenia ISOFIX a horný
pás dodaný so sedačkou.
Inštaluje sa na zadných miestach na
sedenie, pri okne.
Britax Roemer Duo Plus
Homologačné číslo: E1
04301133
Objednávací kód Fiat: 71803161Inštaluje sa smerom dopredu,
používajú sa ukotvenia ISOFIX a horný
pás dodaný so sedačkou.
Inštaluje sa na zadných miestach na
sedenie, pri okne.
Skupina 2: od 15 do
36 kg
Fair Junior Fix
Homologačné číslo: E4
04443721
Objednávací kód Fiat: 71806570Inštaluje sa v smere jazdy, pomocou
trojbodového bezpečnostného pásu a
prípadne pomocou ukotvení ISOFIX
vozidla.
99

Hlavné upozornenia, ktoré treba
dodržiavať pri bezpečnej preprave
detí
❒Detské sedačky umiestnite na zadné
sedadlo vzhľadom na to, že toto
sedadlo je v prípade nárazu viac
chránené.
❒Sedačku nechávajte orientovanú proti
smeru jazdy čo najdlhšie, pokiaľ je to
možné, do veku 3-4 rokov dieťaťa.
❒Ak vypnete čelný airbag na strane
spolujazdca, vždy pomocou svietiacej
kontrolky na paneli nástrojov
skontrolujte, či bolo vypnutie úspešné.
❒Dôsledne dodržiavajte pokyny
dodané so samotnou sedačkou.
Uchovajte ich vo vozidle spolu s
dokladmi a touto príručkou.
Nepoužívajte sedačky bez návodu na
použitie.
❒Každý upevňovací systém je prísne
jednomiestny; neprepravujte nikdy
dve deti súčasne.
❒Vždy sa uistite, že sa bezpečnostné
pásy neopierajú o krk dieťaťa.
❒Zapnutie bezpečnostných pásov
vždy skontrolujte ich potiahnutím.
❒Počas jazdy nedovoľte dieťaťu
premiestňovať sa ani odopnúť
bezpečnostné pásy.❒Nedovoľte, aby si dieťa presunulo
priečnu časť bezpečnostného pásu pod
ramená alebo za chrbát.
❒Neprepravujte nikdy deti ani
novorodencov v náručí. V prípade
nárazu ich nedokáže nikto zadržať.
❒V prípade nehody vymeňte sedačku
za novú.
❒V prípade používania sedačiek
obrátených v smere jazdy nastavte
opierku hlavy sedadla vozidla do
najvyššej polohy.
POZOR!
76)VÁŽNE NEBEZPEČENSTVO Ak je
aktívny airbag na strane spolujazdca,
neinštalujte na predné sedadlo spolujazdca
detské sedačky, ktoré sa montujú proti
smeru jazdy. Aktivácia airbagu by v prípade
nárazu mohla prevážanému dieťaťu
spôsobiť smrteľné zranenia bez ohľadu na
silu nárazu. Odporúča sa preto stále
prepravovať deti sediace vo vlastnej
sedačke na zadnom sedadle, nakoľko je
táto pozícia najchránenejšia v prípade
nárazu.
77)Povinnosť vypnúť airbag, pokiaľ sa
nainštaluje detská sedačka obrátená proti
smeru jazdy, je uvedená prostredníctvom
vhodných symbolov na štítku
nachádzajúcom sa na tienidle. Vždy
dodržte príkazy uvedené na tienidle
spolujazdca (pozrite opis v odseku
„Doplnkový ochranný systém (SRS) -
Airbag”).78)V prípade, že je potrebné prepravovať
dieťa na prednom mieste spolujazdca,
so sedačkou otočenou v protismere jazdy,
predný a bočný airbag spolujazdca (Side
bag) musia byť vypnuté pomocou hlavnej
ponuky Menu na displeji (pozrite opis v
odseku „Displej” v kapitole „Oboznámenie
sa s prístrojovým panelom”) a treba priamo
skontrolovať ich vypnutie pomocou
rozsvietenia kontrolky LED
OFFna
prístrojovom paneli. Okrem toho treba
nastaviť sedadlo spolujazdca dozadu, aby
sa zabránilo prípadnému kontaktu detskej
sedačky s prístrojovou doskou.
79)Predné ani zadné sedadlo neposúvajte,
pokiaľ by na ňom bolo nejaké dieťa
sediace alebo umiestnené v detskej
sedačke.
80)Nesprávna montáž detskej sedačky
môže spôsobiť neúčinnosť ochranného
systému. V prípade nehody by dieťa mohlo
utrpieť vážne alebo aj smrteľné zranenia.
Pri montáži ochranného systému pre
kojencov a deti prísne dodržiavajte
špecifické pokyny výrobcu.
81)Ak ochranný systém pre deti
nepoužívate, upevnite ho pomocou
bezpečnostného pásu či príslušných
ukotvení ISOFIX alebo ho vyberte z vozidla.
Nenechávajte ho voľne v interiéri vozidla.
Predídete tým zraneniu cestujúcich v
prípade nehody alebo náhleho zabrzdenia.
82)Po namontovaní detskej sedačky už
sedadlo neposúvajte: pred akýmkoľvek
nastavovaním odoberte sedačku.
100
BEZPEÂNOSË
