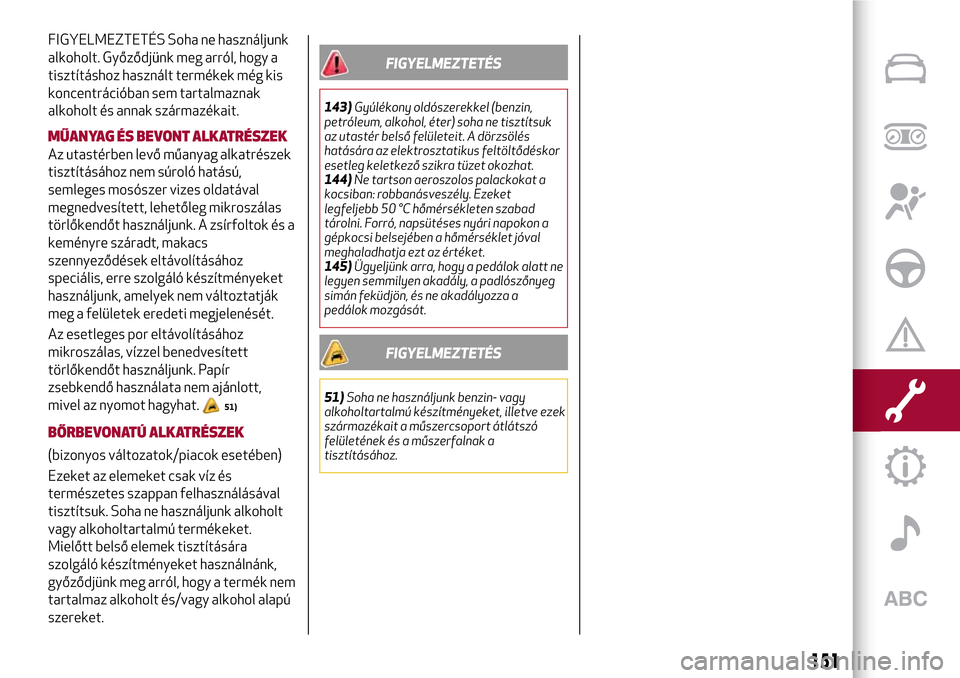

FIGYELMEZTETÉS Soha ne használjunk
alkoholt. Győződjünk meg arról, hogy a
tisztításhoz használt termékek még kis
koncentrációban sem tartalmaznak
alkoholt és annak származékait.
MŰANYAG ÉS BEVONT ALKATRÉSZEK
Az utastérben levő műanyag alkatrészek
tisztításához nem súroló hatású,
semleges mosószer vizes oldatával
megnedvesített, lehetőleg mikroszálas
törlőkendőt használjunk. A zsírfoltok és a
keményre száradt, makacs
szennyeződések eltávolításához
speciális, erre szolgáló készítményeket
használjunk, amelyek nem változtatják
meg a felületek eredeti megjelenését.
Az esetleges por eltávolításához
mikroszálas, vízzel benedvesített
törlőkendőt használjunk. Papír
zsebkendő használata nem ajánlott,
mivel az nyomot hagyhat.
51)
BŐRBEVONATÚ ALKATRÉSZEK
(bizonyos változatok/piacok esetében)
Ezeket az elemeket csak víz és
természetes szappan felhasználásával
tisztítsuk. Soha ne használjunk alkoholt
vagy alkoholtartalmú termékeket.
Mielőtt belső elemek tisztítására
szolgáló készítményeket használnánk,
győződjünk meg arról, hogy a termék nem
tartalmaz alkoholt és/vagy alkohol alapú
szereket.
FIGYELMEZTETÉS
143)Gyúlékony oldószerekkel (benzin,
petróleum, alkohol, éter) soha ne tisztítsuk
az utastér belső felületeit. A dörzsölés
hatására az elektrosztatikus feltöltődéskor
esetleg keletkező szikra tüzet okozhat.
144)Ne tartson aeroszolos palackokat a
kocsiban: robbanásveszély. Ezeket
legfeljebb 50 °C hőmérsékleten szabad
tárolni. Forró, napsütéses nyári napokon a
gépkocsi belsejében a hőmérséklet jóval
meghaladhatja ezt az értéket.
145)Ügyeljünk arra, hogy a pedálok alatt ne
legyen semmilyen akadály, a padlószőnyeg
simán feküdjön, és ne akadályozza a
pedálok mozgását.
FIGYELMEZTETÉS
51)Soha ne használjunk benzin- vagy
alkoholtartalmú készítményeket, illetve ezek
származékait a műszercsoport átlátszó
felületének és a műszerfalnak a
tisztításához.
151

152

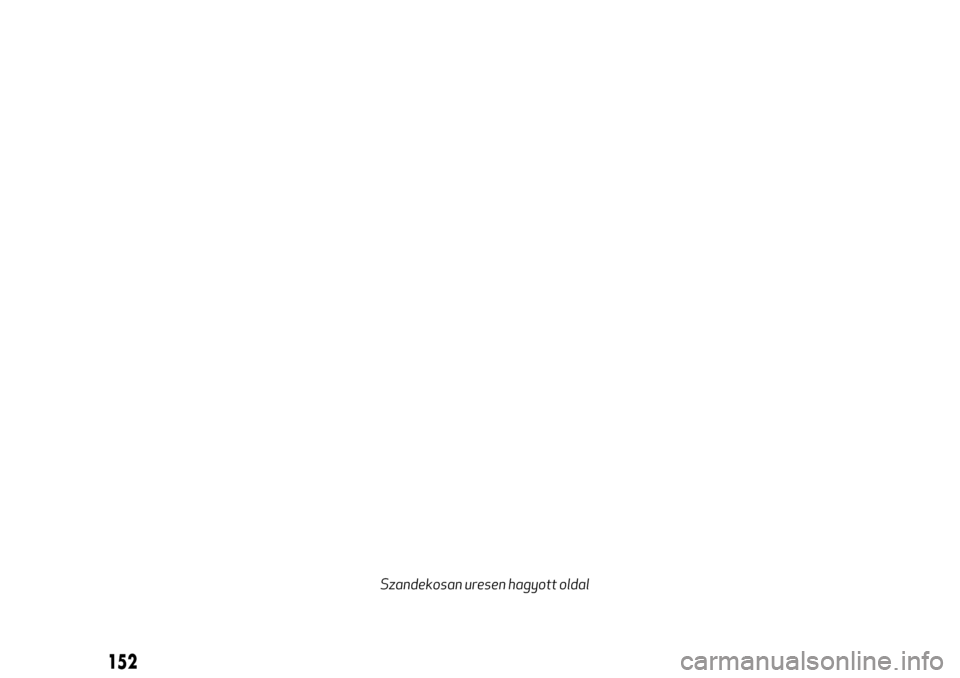

Szandekosan uresen hagyott oldal

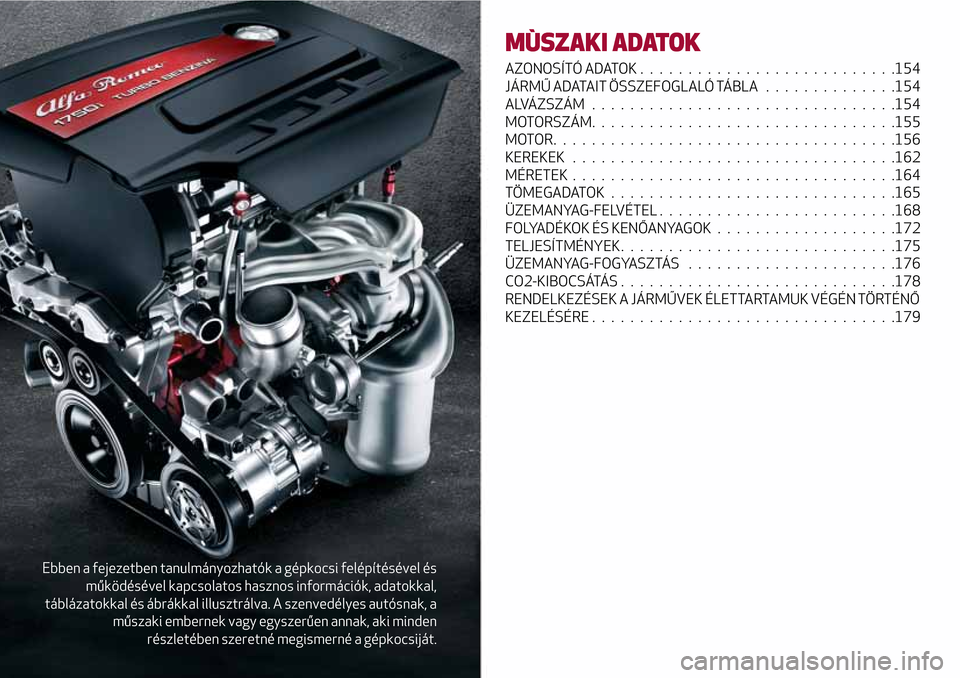

Ebben a fejezetben tanulmányozhatók a gépkocsi felépítésével és
működésével kapcsolatos hasznos információk, adatokkal,
táblázatokkal és ábrákkal illusztrálva. A szenvedélyes autósnak, a
műszaki embernek vagy egyszerűen annak, aki minden
részletében szeretné megismerné a gépkocsiját.
MÙSZAKI ADATOK
AZONOSÍTÓ ADATOK ...........................154
JÁRMŰ ADATAIT ÖSSZEFOGLALÓ TÁBLA . . . . . . ........154
ALVÁZSZÁM . . . . . . . . ........................154
MOTORSZÁM. . . . ............................155
MOTOR....................................156
KEREKEK..................................162
MÉRETEK..................................164
TÖMEGADATOK . . ............................165
ÜZEMANYAG-FELVÉTEL . . . . . . . ..................168
FOLYADÉKOK ÉS KENŐANYAGOK . . . . . ..............172
TELJESÍTMÉNYEK . . . . . . . . .....................175
ÜZEMANYAG-FOGYASZTÁS . . . . . . ................176
CO2-KIBOCSÁTÁS . . . . .........................178
RENDELKEZÉSEK A JÁRMŰVEK ÉLETTARTAMUK VÉGÉN TÖRTÉNŐ
KEZELÉSÉRE ................................179

AZONOSÍTÓ ADATOK
A gépkocsi azonosító adatai az alábbiak:
Jármű adatait összefoglaló tábla;
Alvázszám;
Karosszéria festék azonosító tábla;
Motorkód.
JÁRMŰ ADATAIT
ÖSSZEFOGLALÓ TÁBLA
A motortér elülső kereszttartóján van
elhelyezve, és az alábbi adatokat
tartalmazza ábra 118:
A: A gyártó neve
B: Honosítási szám
C: Jármű típuskód
D: Az alváz gyártási sorszáma
E: Megengedett maximális össztömeg
F: Megengedett teljes gördülőtömeg a
vontatmánnyal együtt
G: Megengedett tengelyterhelés (elöl)
H: Megengedett tengelyterhelés (hátul)
I: Motor típusa
L: Karosszéria változatkód
M: Alkatrész-utánrendelési szám
N: Füstölési index (Diesel-motoroknál)
ALVÁZSZÁM
Az alvázszám az utastér padlólemezébe
van sajtolva, a jobb oldali első ülés
közelében.
Az 1ábra 119 fedél előrecsúsztatásával
lehet hozzáférni.
A következő adatokat tartalmazza:
gépkocsi típus (ZFA 94000);
az alváz gyártási sorszáma.
(118. ábra)A0K0024C
(119. ábra)A0K0750C
154
MÙSZAKI ADATOK

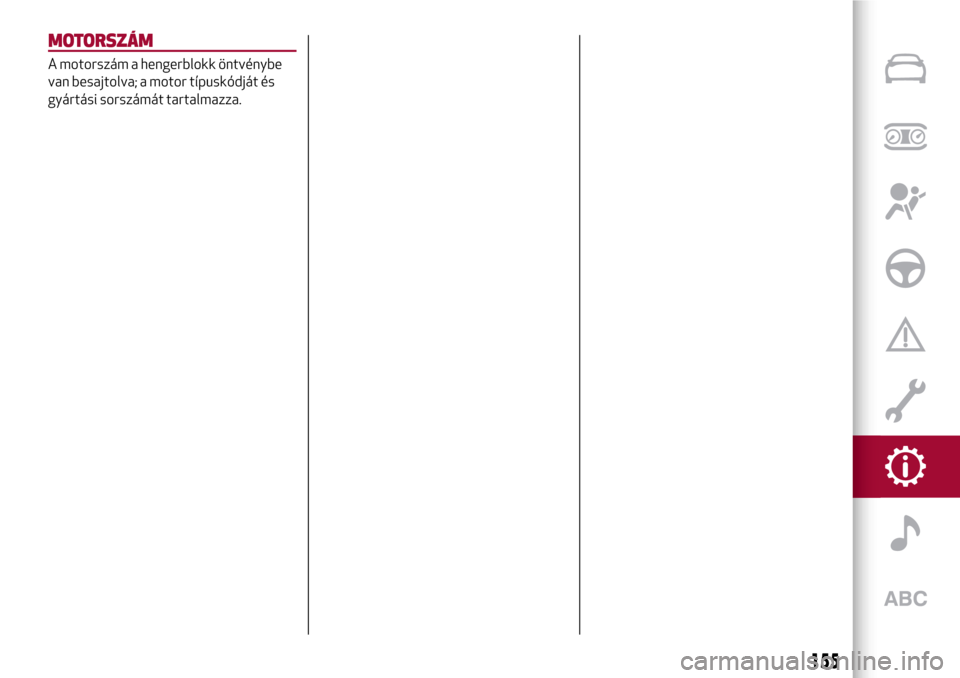

MOTORSZÁM
A motorszám a hengerblokk öntvénybe
van besajtolva; a motor típuskódját és
gyártási sorszámát tartalmazza.
155

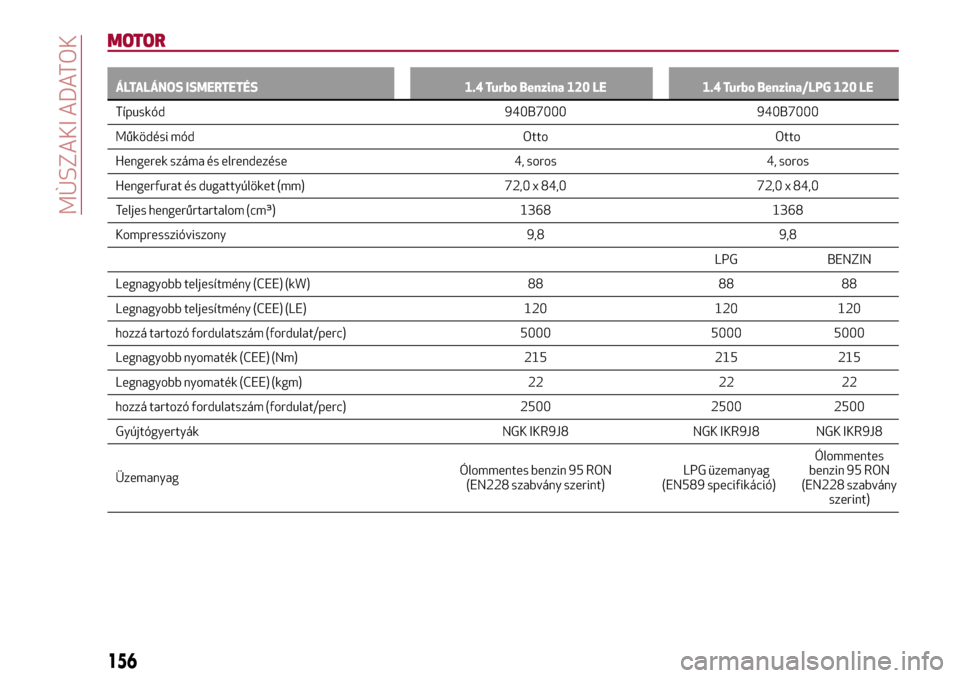

MOTOR
ÁLTALÁNOS ISMERTETÉS 1.4 Turbo Benzina 120 LE 1.4 Turbo Benzina/LPG 120 LE
Típuskód 940B7000 940B7000
Működési mód Otto Otto
Hengerek száma és elrendezése 4, soros 4, soros
Hengerfurat és dugattyúlöket (mm) 72,0 x 84,0 72,0 x 84,0
Teljes hengerűrtartalom (cm³) 1368 1368
Kompresszióviszony 9,8 9,8
LPG BENZIN
Legnagyobb teljesítmény (CEE) (kW) 88 88 88
Legnagyobb teljesítmény (CEE) (LE) 120 120 120
hozzá tartozó fordulatszám (fordulat/perc) 5000 5000 5000
Legnagyobb nyomaték (CEE) (Nm) 215 215 215
Legnagyobb nyomaték (CEE) (kgm) 22 22 22
hozzá tartozó fordulatszám (fordulat/perc) 2500 2500 2500
Gyújtógyertyák NGK IKR9J8 NGK IKR9J8 NGK IKR9J8
ÜzemanyagÓlommentes benzin 95 RON
(EN228 szabvány szerint)LPG üzemanyag
(EN589 specifikáció)Ólommentes
benzin 95 RON
(EN228 szabvány
szerint)
156
MÙSZAKI ADATOK

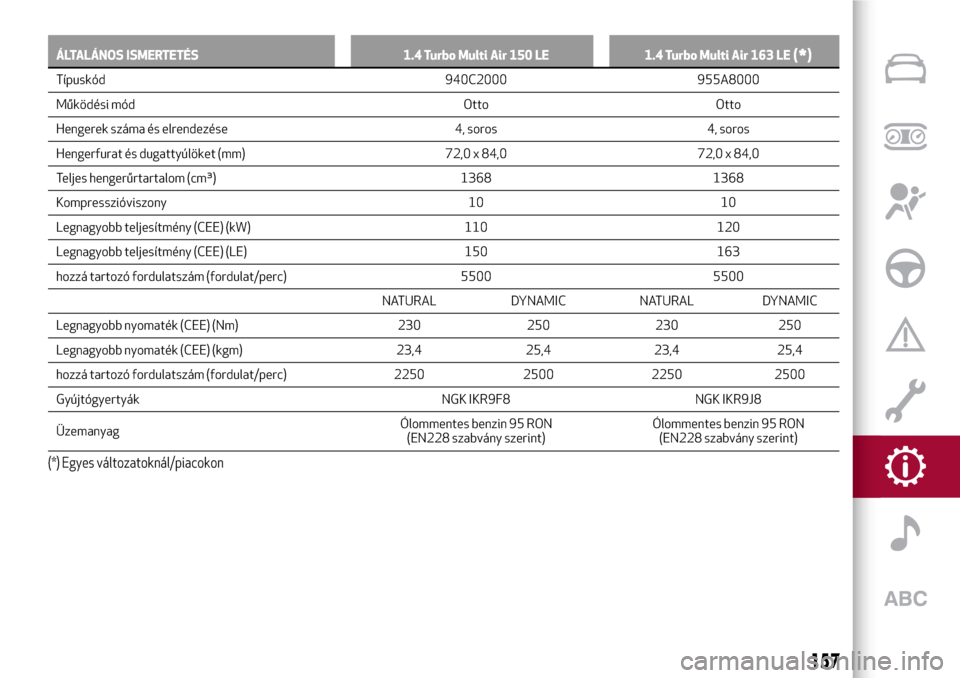

ÁLTALÁNOS ISMERTETÉS 1.4 Turbo Multi Air 150 LE 1.4 Turbo Multi Air 163 LE(*)
Típuskód 940C2000 955A8000
Működési mód Otto Otto
Hengerek száma és elrendezése 4, soros 4, soros
Hengerfurat és dugattyúlöket (mm) 72,0 x 84,0 72,0 x 84,0
Teljes hengerűrtartalom (cm³) 1368 1368
Kompresszióviszony 10 10
Legnagyobb teljesítmény (CEE) (kW) 110 120
Legnagyobb teljesítmény (CEE) (LE) 150 163
hozzá tartozó fordulatszám (fordulat/perc) 5500 5500
NATURAL DYNAMIC NATURAL DYNAMIC
Legnagyobb nyomaték (CEE) (Nm) 230 250 230 250
Legnagyobb nyomaték (CEE) (kgm) 23,4 25,4 23,4 25,4
hozzá tartozó fordulatszám (fordulat/perc) 2250 2500 2250 2500
Gyújtógyertyák NGK IKR9F8 NGK IKR9J8
ÜzemanyagÓlommentes benzin 95 RON
(EN228 szabvány szerint)Ólommentes benzin 95 RON
(EN228 szabvány szerint)
(*) Egyes változatoknál/piacokon
157

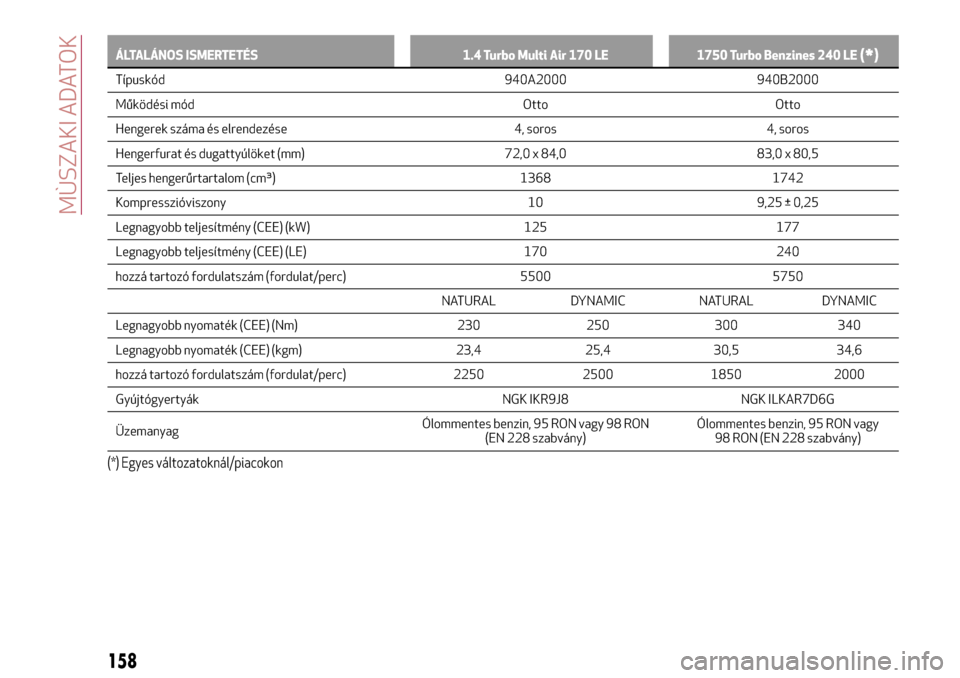

ÁLTALÁNOS ISMERTETÉS 1.4 Turbo Multi Air 170 LE 1750 Turbo Benzines 240 LE(*)
Típuskód 940A2000 940B2000
Működési mód Otto Otto
Hengerek száma és elrendezése 4, soros 4, soros
Hengerfurat és dugattyúlöket (mm) 72,0 x 84,0 83,0 x 80,5
Teljes hengerűrtartalom (cm³) 1368 1742
Kompresszióviszony 10 9,25 ± 0,25
Legnagyobb teljesítmény (CEE) (kW) 125 177
Legnagyobb teljesítmény (CEE) (LE) 170 240
hozzá tartozó fordulatszám (fordulat/perc) 5500 5750
NATURAL DYNAMIC NATURAL DYNAMIC
Legnagyobb nyomaték (CEE) (Nm) 230 250 300 340
Legnagyobb nyomaték (CEE) (kgm) 23,4 25,4 30,5 34,6
hozzá tartozó fordulatszám (fordulat/perc) 2250 2500 1850 2000
Gyújtógyertyák NGK IKR9J8 NGK ILKAR7D6G
ÜzemanyagÓlommentes benzin, 95 RON vagy 98 RON
(EN 228 szabvány)Ólommentes benzin, 95 RON vagy
98 RON (EN 228 szabvány)
(*) Egyes változatoknál/piacokon
158
