2017 Alfa Romeo Giulietta Kezelési útmutató (in Hungarian)

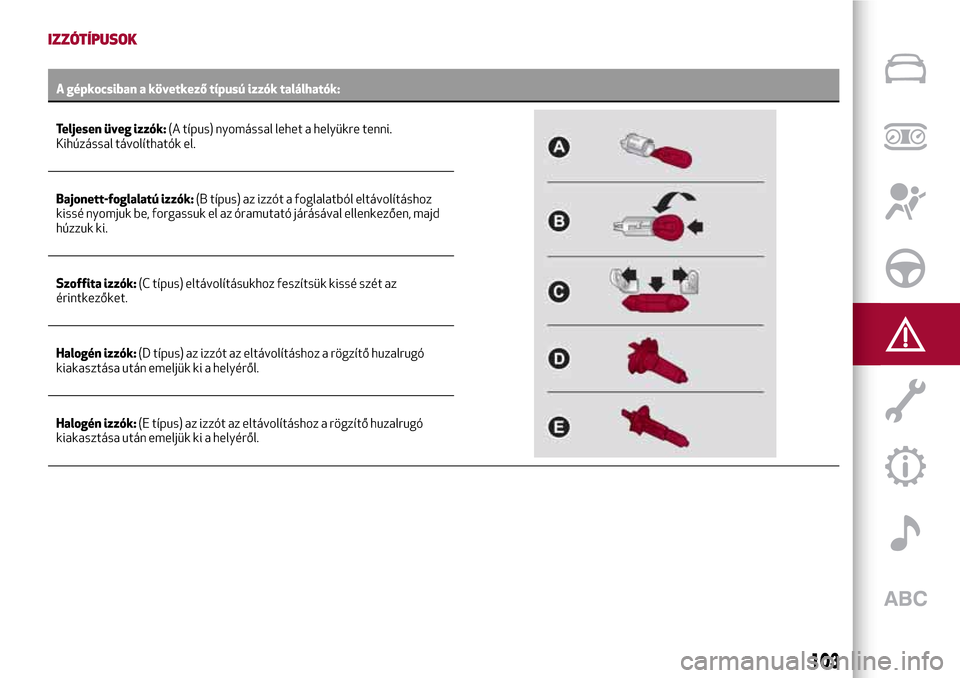

IZZÓTÍPUSOK
A gépkocsiban a következő típusú izzók találhatók:
Teljesen üveg izzók:(A típus) nyomással lehet a helyükre tenni.
Kihúzással távolíthatók el.
Bajonett-foglalatú izzók:(B típus) az izzót a foglalatból eltávolításhoz
kissé nyomjuk be, forgassuk el az óramutató járásával ellenkezően, majd
húzzuk ki.
Szoffita izzók:(C típus) eltávolításukhoz feszítsük kissé szét az
érintkezőket.
Halogén izzók:(D típus) az izzót az eltávolításhoz a rögzítő huzalrugó
kiakasztása után emeljük ki a helyéről.
Halogén izzók:(E típus) az izzót az eltávolításhoz a rögzítő huzalrugó
kiakasztása után emeljük ki a helyéről.
103

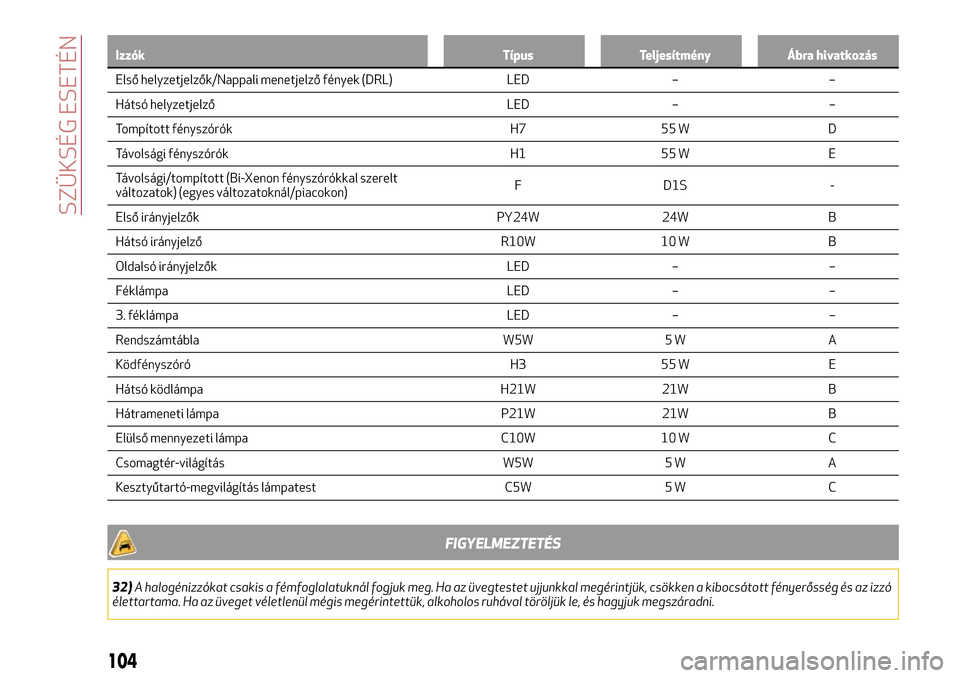

Izzók Típus Teljesítmény Ábra hivatkozás
Első helyzetjelzők/Nappali menetjelző fények (DRL) LED – –
Hátsó helyzetjelző LED – –
Tompított fényszórók H7 55 W D
Távolsági fényszórók H1 55 W E
Távolsági/tompított (Bi-Xenon fényszórókkal szerelt
változatok) (egyes változatoknál/piacokon)F D1S -
Első irányjelzők PY24W 24W B
Hátsó irányjelző R10W 10 W B
Oldalsó irányjelzők LED – –
Féklámpa LED – –
3. féklámpa LED – –
Rendszámtábla W5W 5 W A
Ködfényszóró H3 55 W E
Hátsó ködlámpa H21W 21W B
Hátrameneti lámpa P21W 21W B
Elülső mennyezeti lámpa C10W 10 W C
Csomagtér-világítás W5W 5 W A
Kesztyűtartó-megvilágítás lámpatest C5W 5 W C
FIGYELMEZTETÉS
32)A halogénizzókat csakis a fémfoglalatuknál fogjuk meg. Ha az üvegtestet ujjunkkal megérintjük, csökken a kibocsátott fényerősség és az izzó
élettartama. Ha az üveget véletlenül mégis megérintettük, alkoholos ruhával töröljük le, és hagyjuk megszáradni.
104
SZÜKSÉG ESETÉN

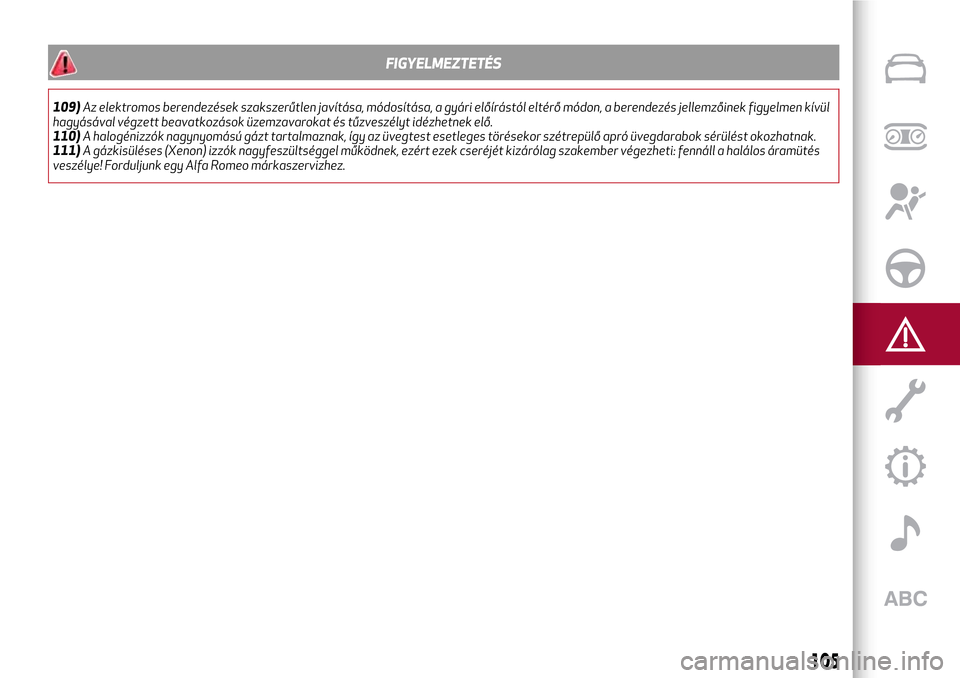

FIGYELMEZTETÉS
109)Az elektromos berendezések szakszerűtlen javítása, módosítása, a gyári előírástól eltérő módon, a berendezés jellemzőinek figyelmen kívül
hagyásával végzett beavatkozások üzemzavarokat és tűzveszélyt idézhetnek elő.
110)A halogénizzók nagynyomású gázt tartalmaznak, így az üvegtest esetleges törésekor szétrepülő apró üvegdarabok sérülést okozhatnak.
111)A gázkisüléses (Xenon) izzók nagyfeszültséggel működnek, ezért ezek cseréjét kizárólag szakember végezheti: fennáll a halálos áramütés
veszélye! Forduljunk egy Alfa Romeo márkaszervizhez.
105

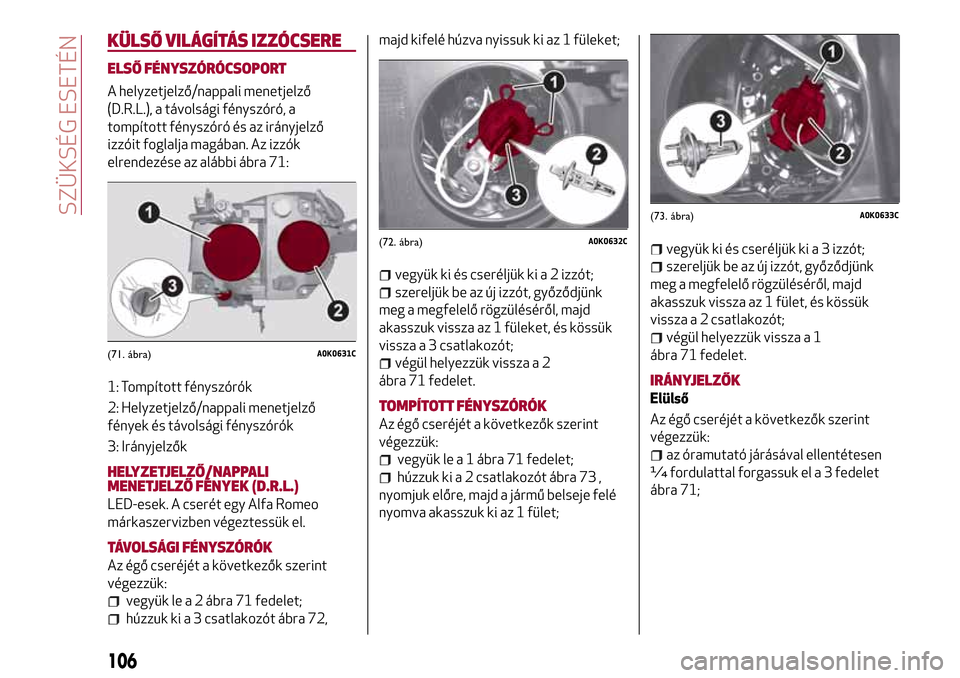

KÜLSŐ VILÁGÍTÁS IZZÓCSERE
ELSŐ FÉNYSZÓRÓCSOPORT
A helyzetjelző/nappali menetjelző
(D.R.L.), a távolsági fényszóró, a
tompított fényszóró és az irányjelző
izzóit foglalja magában. Az izzók
elrendezése az alábbi ábra 71:
1: Tompított fényszórók
2: Helyzetjelző/nappali menetjelző
fények és távolsági fényszórók
3: Irányjelzők
HELYZETJELZŐ/NAPPALI
MENETJELZŐ FÉNYEK (D.R.L.)
LED-esek. A cserét egy Alfa Romeo
márkaszervizben végeztessük el.
TÁVOLSÁGI FÉNYSZÓRÓK
Az égő cseréjét a következők szerint
végezzük:
vegyük le a 2 ábra 71 fedelet;
húzzuk ki a 3 csatlakozót ábra 72,majd kifelé húzva nyissuk ki az 1 füleket;
vegyük ki és cseréljük ki a 2 izzót;
szereljük be az új izzót, győződjünk
meg a megfelelő rögzüléséről, majd
akasszuk vissza az 1 füleket, és kössük
vissza a 3 csatlakozót;
végül helyezzük vissza a 2
ábra 71 fedelet.
TOMPÍTOTT FÉNYSZÓRÓK
Az égő cseréjét a következők szerint
végezzük:
vegyük le a 1 ábra 71 fedelet;
húzzuk ki a 2 csatlakozót ábra 73 ,
nyomjuk előre, majd a jármű belseje felé
nyomva akasszuk ki az 1 fület;
vegyük ki és cseréljük ki a 3 izzót;
szereljük be az új izzót, győződjünk
meg a megfelelő rögzüléséről, majd
akasszuk vissza az 1 fület, és kössük
vissza a 2 csatlakozót;
végül helyezzük vissza a 1
ábra 71 fedelet.
IRÁNYJELZŐK
Elülső
Az égő cseréjét a következők szerint
végezzük:
az óramutató járásával ellentétesen
¼ fordulattal forgassuk el a 3 fedelet
ábra 71;
(71. ábra)A0K0631C
(72. ábra)A0K0632C
(73. ábra)A0K0633C
106
SZÜKSÉG ESETÉN

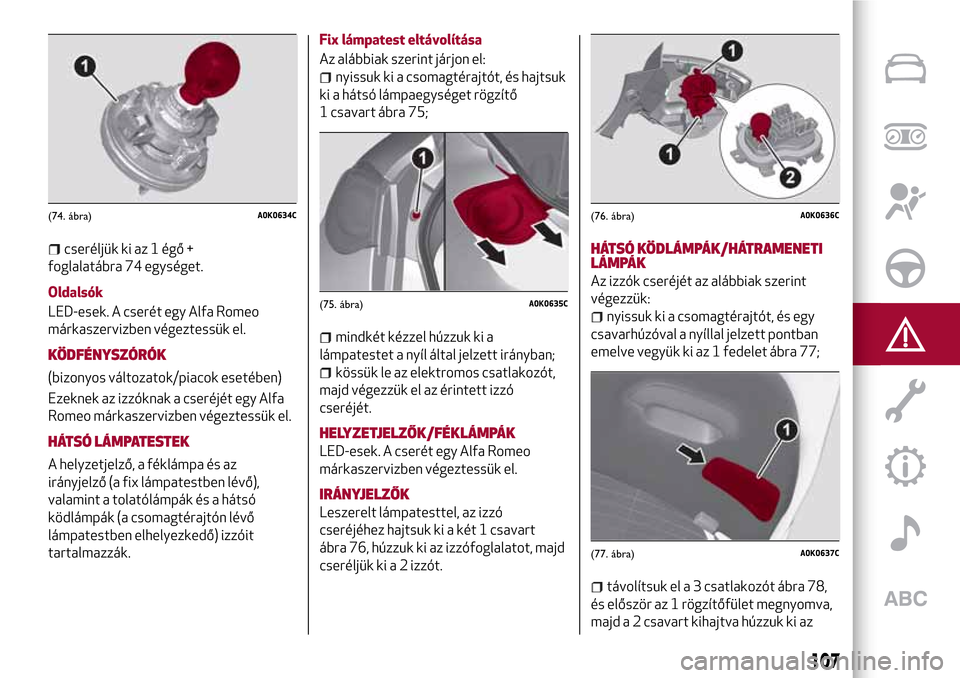

cseréljük ki az 1 égő +
foglalatábra 74 egységet.
Oldalsók
LED-esek. A cserét egy Alfa Romeo
márkaszervizben végeztessük el.
KÖDFÉNYSZÓRÓK
(bizonyos változatok/piacok esetében)
Ezeknek az izzóknak a cseréjét egy Alfa
Romeo márkaszervizben végeztessük el.
HÁTSÓ LÁMPATESTEK
A helyzetjelző, a féklámpa és az
irányjelző (a fix lámpatestben lévő),
valamint a tolatólámpák és a hátsó
ködlámpák (a csomagtérajtón lévő
lámpatestben elhelyezkedő) izzóit
tartalmazzák.Fix lámpatest eltávolítása
Az alábbiak szerint járjon el:
nyissuk ki a csomagtérajtót, és hajtsuk
ki a hátsó lámpaegységet rögzítő
1 csavart ábra 75;
mindkét kézzel húzzuk ki a
lámpatestet a nyíl által jelzett irányban;
kössük le az elektromos csatlakozót,
majd végezzük el az érintett izzó
cseréjét.
HELYZETJELZŐK/FÉKLÁMPÁK
LED-esek. A cserét egy Alfa Romeo
márkaszervizben végeztessük el.
IRÁNYJELZŐK
Leszerelt lámpatesttel, az izzó
cseréjéhez hajtsuk ki a két 1 csavart
ábra 76, húzzuk ki az izzófoglalatot, majd
cseréljük ki a 2 izzót.
HÁTSÓ KÖDLÁMPÁK/HÁTRAMENETI
LÁMPÁK
Az izzók cseréjét az alábbiak szerint
végezzük:
nyissuk ki a csomagtérajtót, és egy
csavarhúzóval a nyíllal jelzett pontban
emelve vegyük ki az 1 fedelet ábra 77;
távolítsuk el a 3 csatlakozót ábra 78,
és először az 1 rögzítőfület megnyomva,
majd a 2 csavart kihajtva húzzuk ki az
(74. ábra)A0K0634C
(75. ábra)A0K0635C
(76. ábra)A0K0636C
(77. ábra)A0K0637C
107

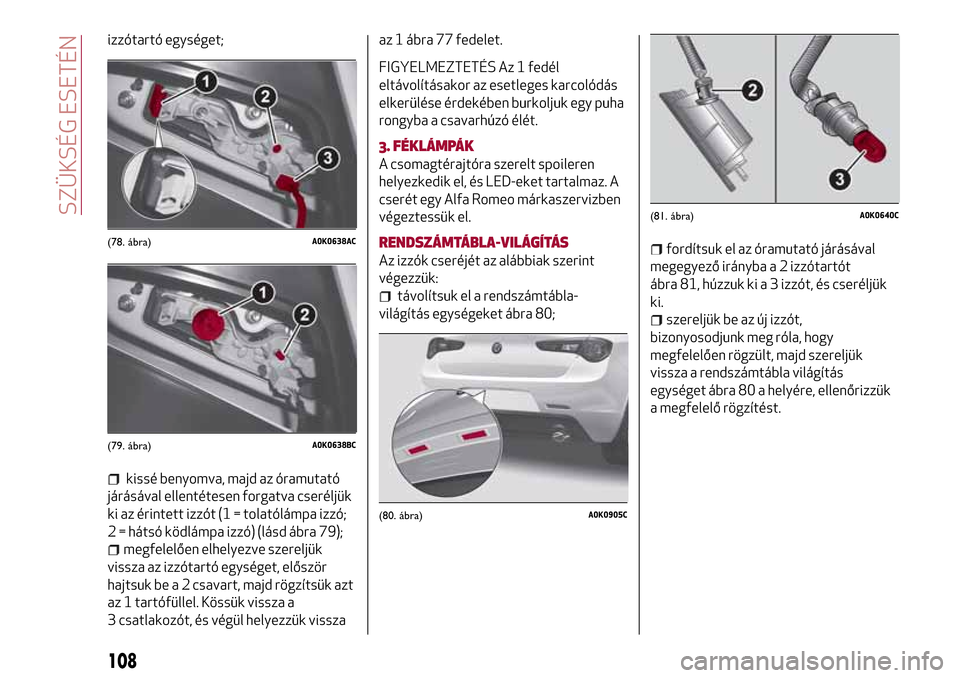

izzótartó egységet;
kissé benyomva, majd az óramutató
járásával ellentétesen forgatva cseréljük
ki az érintett izzót (1 = tolatólámpa izzó;
2 = hátsó ködlámpa izzó) (lásd ábra 79);
megfelelően elhelyezve szereljük
vissza az izzótartó egységet, először
hajtsuk be a 2 csavart, majd rögzítsük azt
az 1 tartófüllel. Kössük vissza a
3 csatlakozót, és végül helyezzük visszaaz 1 ábra 77 fedelet.
FIGYELMEZTETÉS Az 1 fedél
eltávolításakor az esetleges karcolódás
elkerülése érdekében burkoljuk egy puha
rongyba a csavarhúzó élét.
3. FÉKLÁMPÁK
A csomagtérajtóra szerelt spoileren
helyezkedik el, és LED-eket tartalmaz. A
cserét egy Alfa Romeo márkaszervizben
végeztessük el.
RENDSZÁMTÁBLA-VILÁGÍTÁS
Az izzók cseréjét az alábbiak szerint
végezzük:
távolítsuk el a rendszámtábla-
világítás egységeket ábra 80;
fordítsuk el az óramutató járásával
megegyező irányba a 2 izzótartót
ábra 81, húzzuk ki a 3 izzót, és cseréljük
ki.
szereljük be az új izzót,
bizonyosodjunk meg róla, hogy
megfelelően rögzült, majd szereljük
vissza a rendszámtábla világítás
egységet ábra 80 a helyére, ellenőrizzük
a megfelelő rögzítést.
(78. ábra)A0K0638AC
(79. ábra)A0K0638BC
(80. ábra)A0K0905C
(81. ábra)A0K0640C
108
SZÜKSÉG ESETÉN

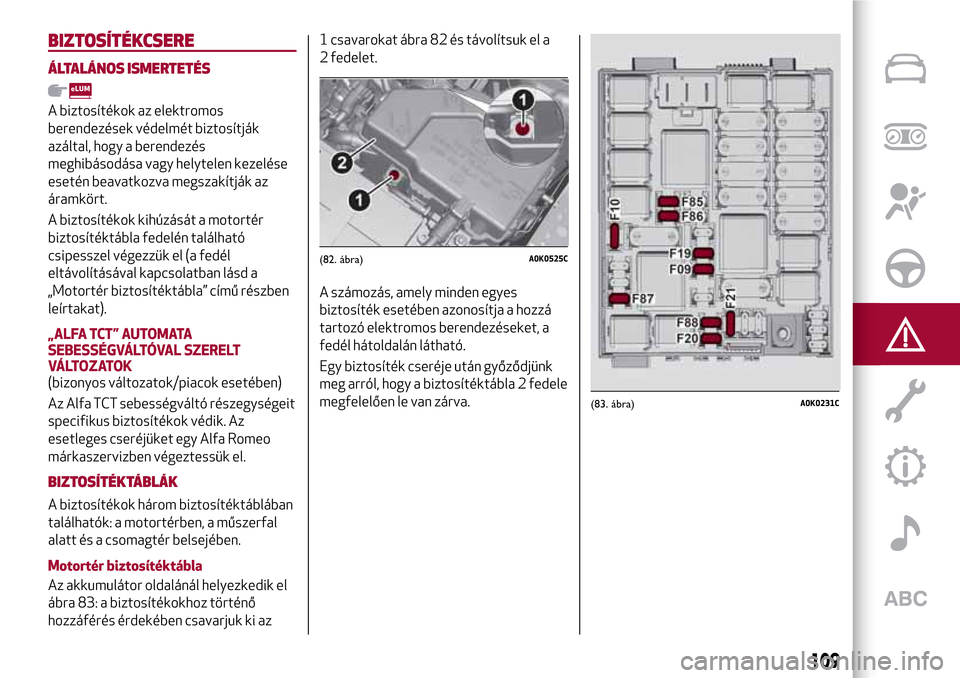

BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETÉS
A biztosítékok az elektromos
berendezések védelmét biztosítják
azáltal, hogy a berendezés
meghibásodása vagy helytelen kezelése
esetén beavatkozva megszakítják az
áramkört.
A biztosítékok kihúzását a motortér
biztosítéktábla fedelén található
csipesszel végezzük el (a fedél
eltávolításával kapcsolatban lásd a
„Motortér biztosítéktábla” című részben
leírtakat).
„ALFA TCT” AUTOMATA
SEBESSÉGVÁLTÓVAL SZERELT
VÁLTOZATOK
(bizonyos változatok/piacok esetében)
Az Alfa TCT sebességváltó részegységeit
specifikus biztosítékok védik. Az
esetleges cseréjüket egy Alfa Romeo
márkaszervizben végeztessük el.
BIZTOSÍTÉKTÁBLÁK
A biztosítékok három biztosítéktáblában
találhatók: a motortérben, a műszerfal
alatt és a csomagtér belsejében.
Motortér biztosítéktábla
Az akkumulátor oldalánál helyezkedik el
ábra 83: a biztosítékokhoz történő
hozzáférés érdekében csavarjuk ki az1 csavarokat ábra 82 és távolítsuk el a
2 fedelet.
A számozás, amely minden egyes
biztosíték esetében azonosítja a hozzá
tartozó elektromos berendezéseket, a
fedél hátoldalán látható.
Egy biztosíték cseréje után győződjünk
meg arról, hogy a biztosítéktábla 2 fedele
megfelelően le van zárva.
(82. ábra)A0K0525C
(83. ábra)A0K0231C
109

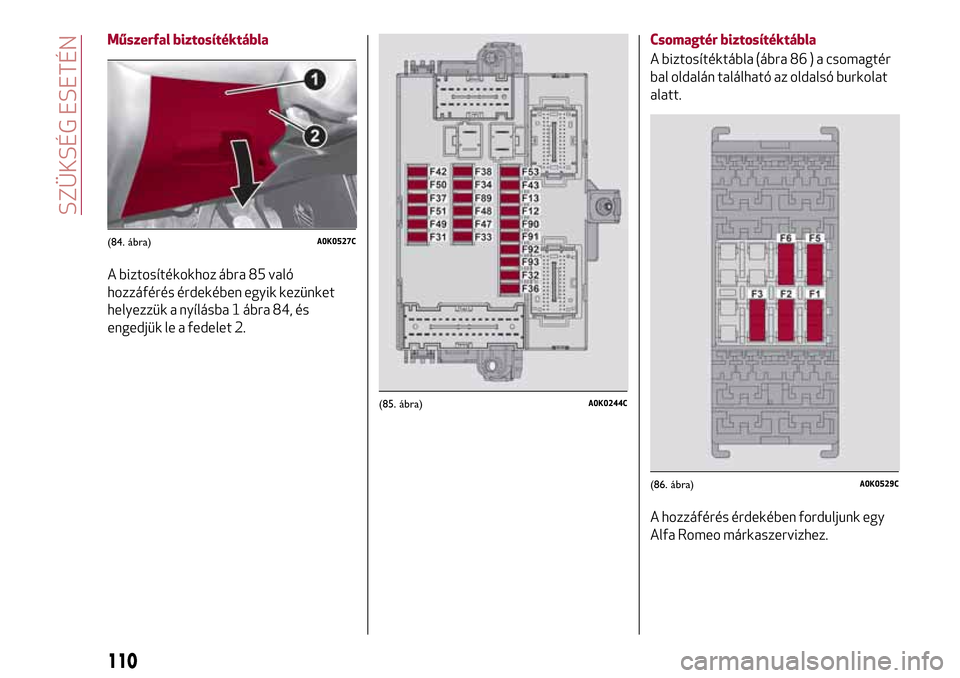

Műszerfal biztosítéktábla
A biztosítékokhoz ábra 85 való
hozzáférés érdekében egyik kezünket
helyezzük a nyílásba 1 ábra 84, és
engedjük le a fedelet 2.Csomagtér biztosítéktábla
A biztosítéktábla (ábra 86 ) a csomagtér
bal oldalán található az oldalsó burkolat
alatt.
A hozzáférés érdekében forduljunk egy
Alfa Romeo márkaszervizhez.
(84. ábra)A0K0527C
(85. ábra)A0K0244C
(86. ábra)A0K0529C
110
SZÜKSÉG ESETÉN
