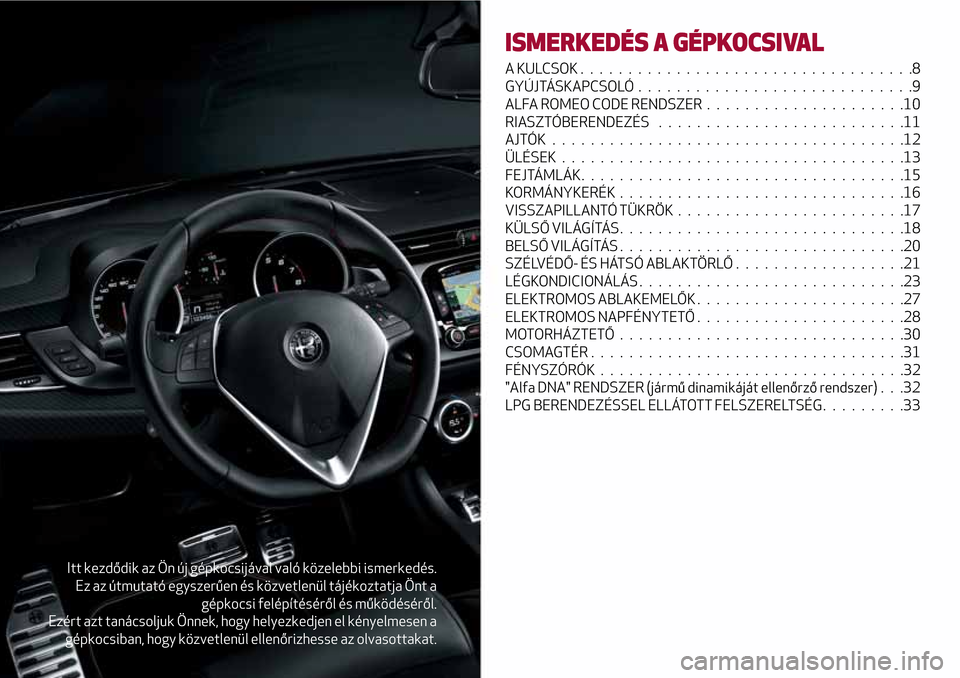

2017 Alfa Romeo Giulietta Kezelési útmutató (in Hungarian)

Itt kezdődik az Ön új gépkocsijával való közelebbi ismerkedés.
Ez az útmutató egyszerűen és közvetlenül tájékoztatja Önt a
gépkocsi felépítéséről és működéséről.
Ezért azt tanácsoljuk Önnek, hogy helyezkedjen el kényelmesen a
gépkocsiban, hogy közvetlenül ellenőrizhesse az olvasottakat.
ISMERKEDÉS A GÉPKOCSIVAL
A KULCSOK . . . . . ..............................8
GYÚJTÁSKAPCSOLÓ . ............................9
ALFA ROMEO CODE RENDSZER . . . . .................10
RIASZTÓBERENDEZÉS . . . . . .....................11
AJTÓK.....................................12
ÜLÉSEK....................................13
FEJTÁMLÁK..................................15
KORMÁNYKERÉK . . . ...........................16
VISSZAPILLANTÓ TÜKRÖK . . ......................17
KÜLSŐ VILÁGÍTÁS . . ............................18
BELSŐ VILÁGÍTÁS..............................20
SZÉLVÉDŐ- ÉS HÁTSÓ ABLAKTÖRLŐ . . ................21
LÉGKONDICIONÁLÁS............................23
ELEKTROMOS ABLAKEMELŐK . . . . . .................27
ELEKTROMOS NAPFÉNYTETŐ......................28
MOTORHÁZTETŐ . . . . . . . . . .....................30
CSOMAGTÉR . . . . .............................31
FÉNYSZÓRÓK................................32
"Alfa DNA" RENDSZER (jármű dinamikáját ellenőrző rendszer) . . .32
LPG BERENDEZÉSSEL ELLÁTOTT FELSZERELTSÉG . . . . . . . . .33

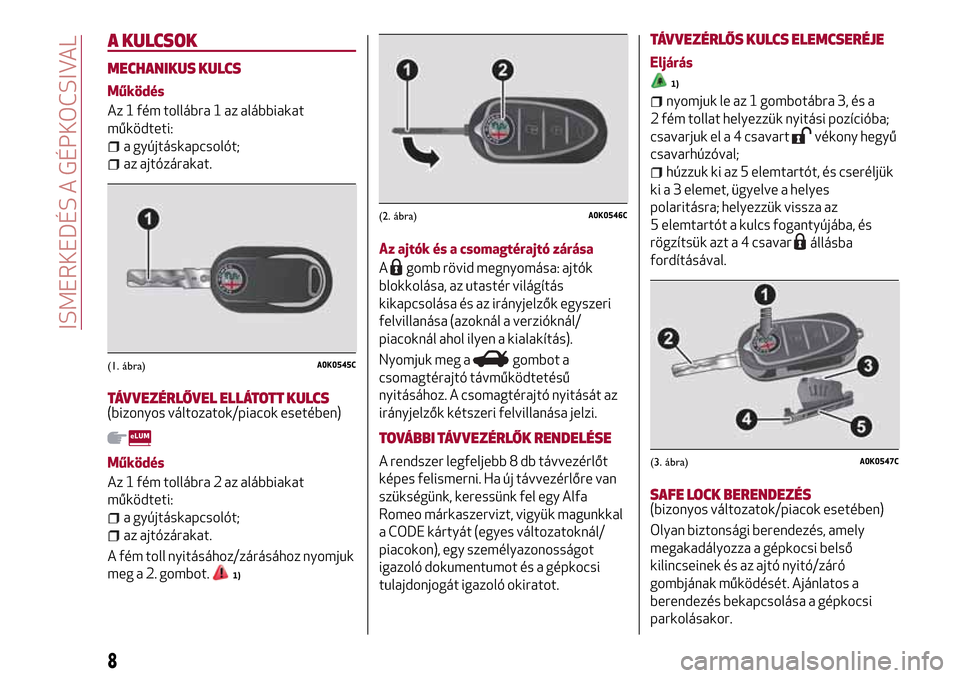

A KULCSOK
MECHANIKUS KULCS
Működés
Az 1 fém tollábra 1 az alábbiakat
működteti:
a gyújtáskapcsolót;
az ajtózárakat.
TÁVVEZÉRLŐVEL ELLÁTOTT KULCS(bizonyos változatok/piacok esetében)
Működés
Az 1 fém tollábra 2 az alábbiakat
működteti:
a gyújtáskapcsolót;
az ajtózárakat.
A fém toll nyitásához/zárásához nyomjuk
meg a 2. gombot.
1)
Az ajtók és a csomagtérajtó zárása
A
gomb rövid megnyomása: ajtók
blokkolása, az utastér világítás
kikapcsolása és az irányjelzők egyszeri
felvillanása (azoknál a verzióknál/
piacoknál ahol ilyen a kialakítás).
Nyomjuk meg a
gombot a
csomagtérajtó távműködtetésű
nyitásához. A csomagtérajtó nyitását az
irányjelzők kétszeri felvillanása jelzi.
TOVÁBBI TÁVVEZÉRLŐK RENDELÉSE
A rendszer legfeljebb 8 db távvezérlőt
képes felismerni. Ha új távvezérlőre van
szükségünk, keressünk fel egy Alfa
Romeo márkaszervizt, vigyük magunkkal
a CODE kártyát (egyes változatoknál/
piacokon), egy személyazonosságot
igazoló dokumentumot és a gépkocsi
tulajdonjogát igazoló okiratot.
TÁVVEZÉRLŐS KULCS ELEMCSERÉJE
Eljárás
1)
nyomjuk le az 1 gombotábra 3, és a
2 fém tollat helyezzük nyitási pozícióba;
csavarjuk el a 4 csavart
vékony hegyű
csavarhúzóval;
húzzuk ki az 5 elemtartót, és cseréljük
ki a 3 elemet, ügyelve a helyes
polaritásra; helyezzük vissza az
5 elemtartót a kulcs fogantyújába, és
rögzítsük azt a 4 csavar
állásba
fordításával.
SAFE LOCK BERENDEZÉS(bizonyos változatok/piacok esetében)
Olyan biztonsági berendezés, amely
megakadályozza a gépkocsi belső
kilincseinek és az ajtó nyitó/záró
gombjának működését. Ajánlatos a
berendezés bekapcsolása a gépkocsi
parkolásakor.
(1. ábra)A0K0545C
(2. ábra)A0K0546C
(3. ábra)A0K0547C
8
ISMERKEDÉS A GÉPKOCSIVAL

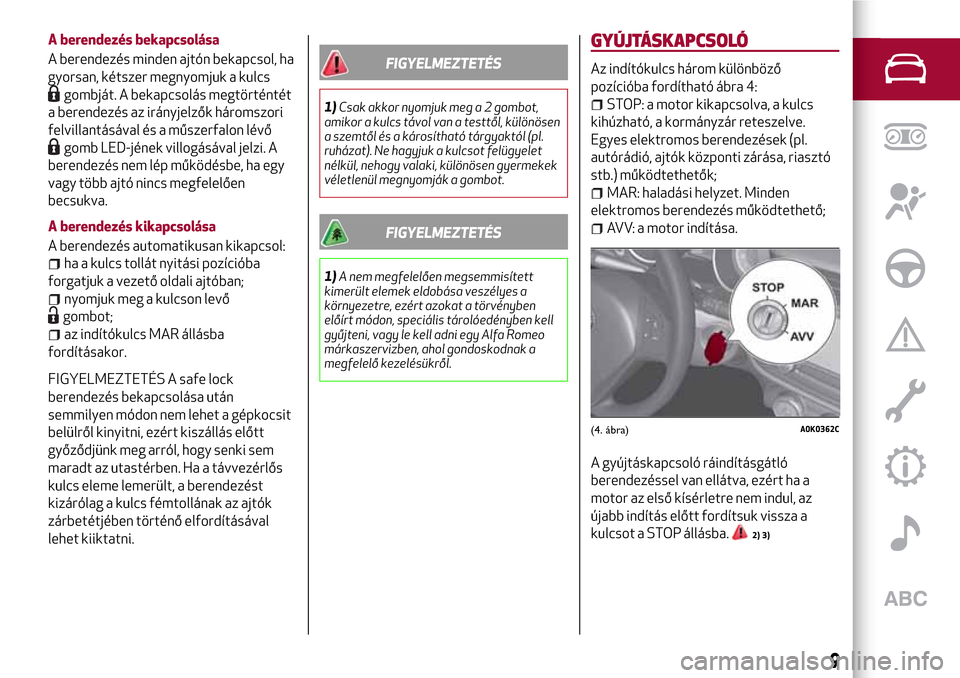

A berendezés bekapcsolása
A berendezés minden ajtón bekapcsol, ha
gyorsan, kétszer megnyomjuk a kulcs
gombját. A bekapcsolás megtörténtét
a berendezés az irányjelzők háromszori
felvillantásával és a műszerfalon lévő
gomb LED-jének villogásával jelzi. A
berendezés nem lép működésbe, ha egy
vagy több ajtó nincs megfelelően
becsukva.
A berendezés kikapcsolása
A berendezés automatikusan kikapcsol:
ha a kulcs tollát nyitási pozícióba
forgatjuk a vezető oldali ajtóban;
nyomjuk meg a kulcson levő
gombot;
az indítókulcs MAR állásba
fordításakor.
FIGYELMEZTETÉS A safe lock
berendezés bekapcsolása után
semmilyen módon nem lehet a gépkocsit
belülről kinyitni, ezért kiszállás előtt
győződjünk meg arról, hogy senki sem
maradt az utastérben. Ha a távvezérlős
kulcs eleme lemerült, a berendezést
kizárólag a kulcs fémtollának az ajtók
zárbetétjében történő elfordításával
lehet kiiktatni.
FIGYELMEZTETÉS
1)Csak akkor nyomjuk meg a 2 gombot,
amikor a kulcs távol van a testtől, különösen
a szemtől és a károsítható tárgyaktól (pl.
ruházat). Ne hagyjuk a kulcsot felügyelet
nélkül, nehogy valaki, különösen gyermekek
véletlenül megnyomják a gombot.
FIGYELMEZTETÉS
1)A nem megfelelően megsemmisített
kimerült elemek eldobása veszélyes a
környezetre, ezért azokat a törvényben
előírt módon, speciális tárolóedényben kell
gyűjteni, vagy le kell adni egy Alfa Romeo
márkaszervizben, ahol gondoskodnak a
megfelelő kezelésükről.
GYÚJTÁSKAPCSOLÓ
Az indítókulcs három különböző
pozícióba fordítható ábra 4:
STOP: a motor kikapcsolva, a kulcs
kihúzható, a kormányzár reteszelve.
Egyes elektromos berendezések (pl.
autórádió, ajtók központi zárása, riasztó
stb.) működtethetők;
MAR: haladási helyzet. Minden
elektromos berendezés működtethető;
AVV: a motor indítása.
A gyújtáskapcsoló ráindításgátló
berendezéssel van ellátva, ezért ha a
motor az első kísérletre nem indul, az
újabb indítás előtt fordítsuk vissza a
kulcsot a STOP állásba.
2) 3)
(4. ábra)A0K0362C
9

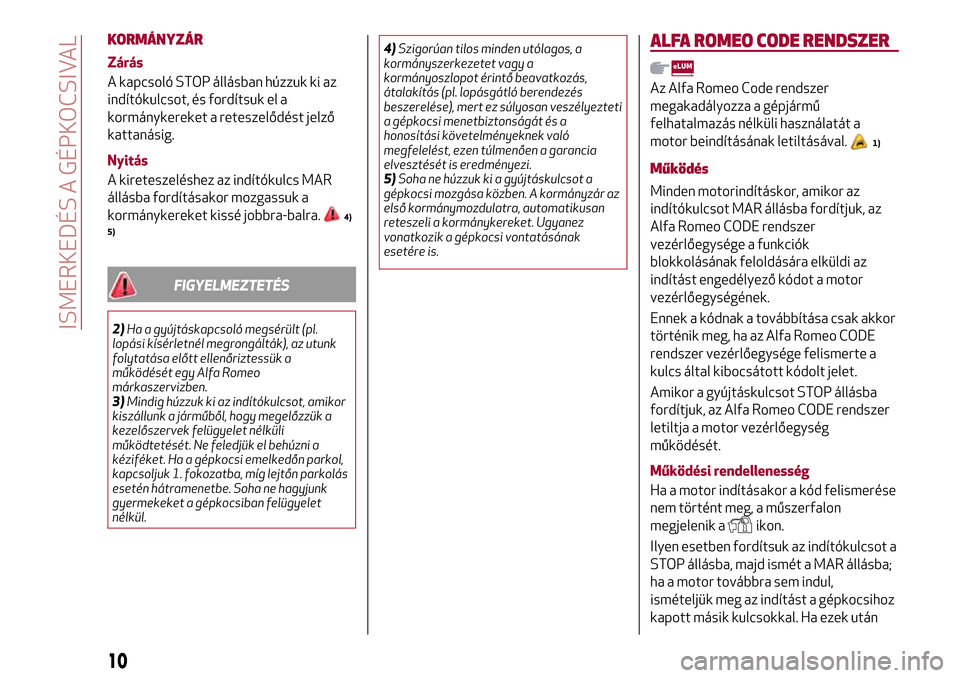

KORMÁNYZÁR
Zárás
A kapcsoló STOP állásban húzzuk ki az
indítókulcsot, és fordítsuk el a
kormánykereket a reteszelődést jelző
kattanásig.
Nyitás
A kireteszeléshez az indítókulcs MAR
állásba fordításakor mozgassuk a
kormánykereket kissé jobbra-balra.
4)
5)
FIGYELMEZTETÉS
2)Ha a gyújtáskapcsoló megsérült (pl.
lopási kísérletnél megrongálták), az utunk
folytatása előtt ellenőriztessük a
működését egy Alfa Romeo
márkaszervizben.
3)Mindig húzzuk ki az indítókulcsot, amikor
kiszállunk a járműből, hogy megelőzzük a
kezelőszervek felügyelet nélküli
működtetését. Ne feledjük el behúzni a
kéziféket. Ha a gépkocsi emelkedőn parkol,
kapcsoljuk 1. fokozatba, míg lejtőn parkolás
esetén hátramenetbe. Soha ne hagyjunk
gyermekeket a gépkocsiban felügyelet
nélkül.4)Szigorúan tilos minden utólagos, a
kormányszerkezetet vagy a
kormányoszlopot érintő beavatkozás,
átalakítás (pl. lopásgátló berendezés
beszerelése), mert ez súlyosan veszélyezteti
a gépkocsi menetbiztonságát és a
honosítási követelményeknek való
megfelelést, ezen túlmenően a garancia
elvesztését is eredményezi.
5)Soha ne húzzuk ki a gyújtáskulcsot a
gépkocsi mozgása közben. A kormányzár az
első kormánymozdulatra, automatikusan
reteszeli a kormánykereket. Ugyanez
vonatkozik a gépkocsi vontatásának
esetére is.
ALFA ROMEO CODE RENDSZER
Az Alfa Romeo Code rendszer
megakadályozza a gépjármű
felhatalmazás nélküli használatát a
motor beindításának letiltásával.
1)
Működés
Minden motorindításkor, amikor az
indítókulcsot MAR állásba fordítjuk, az
Alfa Romeo CODE rendszer
vezérlőegysége a funkciók
blokkolásának feloldására elküldi az
indítást engedélyező kódot a motor
vezérlőegységének.
Ennek a kódnak a továbbítása csak akkor
történik meg, ha az Alfa Romeo CODE
rendszer vezérlőegysége felismerte a
kulcs által kibocsátott kódolt jelet.
Amikor a gyújtáskulcsot STOP állásba
fordítjuk, az Alfa Romeo CODE rendszer
letiltja a motor vezérlőegység
működését.
Működési rendellenesség
Ha a motor indításakor a kód felismerése
nem történt meg, a műszerfalon
megjelenik a
ikon.
Ilyen esetben fordítsuk az indítókulcsot a
STOP állásba, majd ismét a MAR állásba;
ha a motor továbbra sem indul,
ismételjük meg az indítást a gépkocsihoz
kapott másik kulcsokkal. Ha ezek után
10
ISMERKEDÉS A GÉPKOCSIVAL

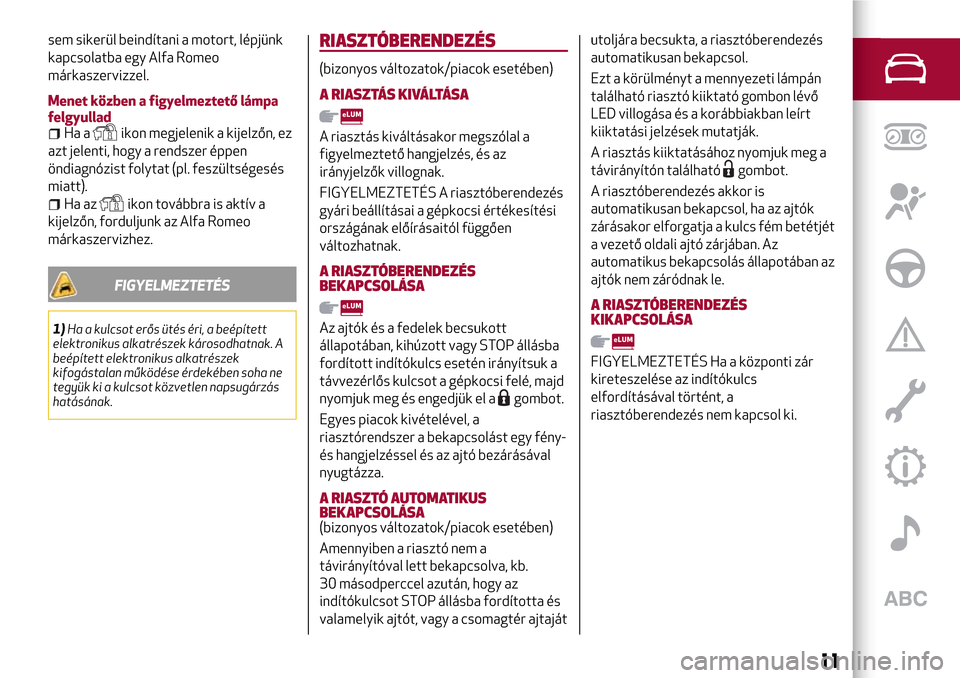

sem sikerül beindítani a motort, lépjünk
kapcsolatba egy Alfa Romeo
márkaszervizzel.
Menet közben a figyelmeztető lámpa
felgyullad
Ha aikon megjelenik a kijelzőn, ez
azt jelenti, hogy a rendszer éppen
öndiagnózist folytat (pl. feszültségesés
miatt).
Ha azikon továbbra is aktív a
kijelzőn, forduljunk az Alfa Romeo
márkaszervizhez.
FIGYELMEZTETÉS
1)Ha a kulcsot erős ütés éri, a beépített
elektronikus alkatrészek károsodhatnak. A
beépített elektronikus alkatrészek
kifogástalan működése érdekében soha ne
tegyük ki a kulcsot közvetlen napsugárzás
hatásának.
RIASZTÓBERENDEZÉS
(bizonyos változatok/piacok esetében)
A RIASZTÁS KIVÁLTÁSA
A riasztás kiváltásakor megszólal a
figyelmeztető hangjelzés, és az
irányjelzők villognak.
FIGYELMEZTETÉS A riasztóberendezés
gyári beállításai a gépkocsi értékesítési
országának előírásaitól függően
változhatnak.
A RIASZTÓBERENDEZÉS
BEKAPCSOLÁSA
Az ajtók és a fedelek becsukott
állapotában, kihúzott vagy STOP állásba
fordított indítókulcs esetén irányítsuk a
távvezérlős kulcsot a gépkocsi felé, majd
nyomjuk meg és engedjük el a
gombot.
Egyes piacok kivételével, a
riasztórendszer a bekapcsolást egy fény-
és hangjelzéssel és az ajtó bezárásával
nyugtázza.
A RIASZTÓ AUTOMATIKUS
BEKAPCSOLÁSA
(bizonyos változatok/piacok esetében)
Amennyiben a riasztó nem a
távirányítóval lett bekapcsolva, kb.
30 másodperccel azután, hogy az
indítókulcsot STOP állásba fordította és
valamelyik ajtót, vagy a csomagtér ajtajátutoljára becsukta, a riasztóberendezés
automatikusan bekapcsol.
Ezt a körülményt a mennyezeti lámpán
található riasztó kiiktató gombon lévő
LED villogása és a korábbiakban leírt
kiiktatási jelzések mutatják.
A riasztás kiiktatásához nyomjuk meg a
távirányítón található
gombot.
A riasztóberendezés akkor is
automatikusan bekapcsol, ha az ajtók
zárásakor elforgatja a kulcs fém betétjét
a vezető oldali ajtó zárjában. Az
automatikus bekapcsolás állapotában az
ajtók nem záródnak le.
A RIASZTÓBERENDEZÉS
KIKAPCSOLÁSA
FIGYELMEZTETÉS Ha a központi zár
kireteszelése az indítókulcs
elfordításával történt, a
riasztóberendezés nem kapcsol ki.
11

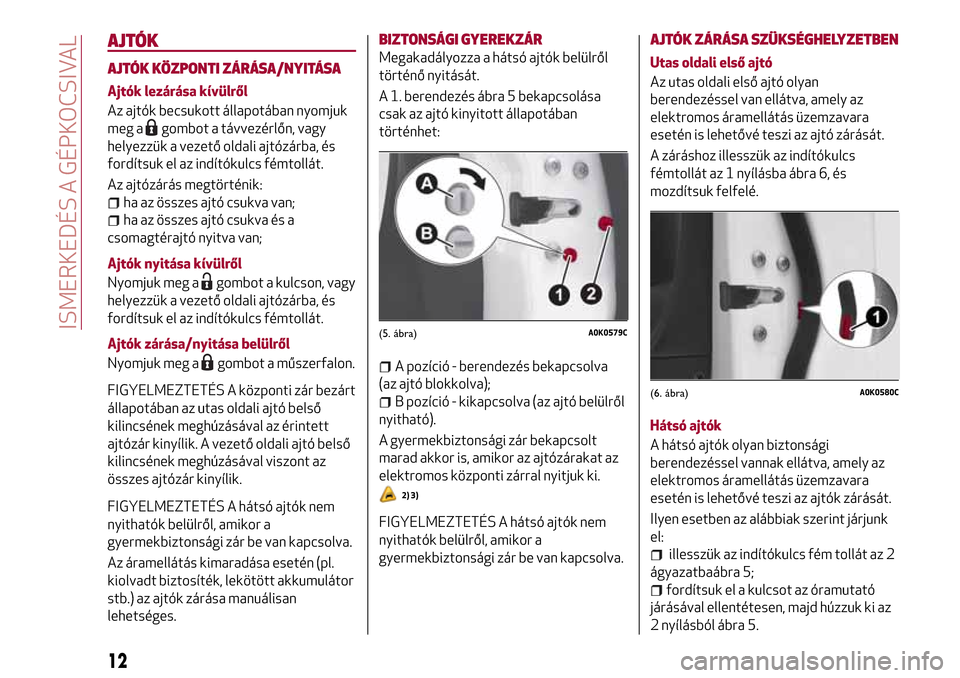

AJTÓK
AJTÓK KÖZPONTI ZÁRÁSA/NYITÁSA
Ajtók lezárása kívülről
Az ajtók becsukott állapotában nyomjuk
meg a
gombot a távvezérlőn, vagy
helyezzük a vezető oldali ajtózárba, és
fordítsuk el az indítókulcs fémtollát.
Az ajtózárás megtörténik:
ha az összes ajtó csukva van;
ha az összes ajtó csukva és a
csomagtérajtó nyitva van;
Ajtók nyitása kívülről
Nyomjuk meg a
gombot a kulcson, vagy
helyezzük a vezető oldali ajtózárba, és
fordítsuk el az indítókulcs fémtollát.
Ajtók zárása/nyitása belülről
Nyomjuk meg a
gombot a műszerfalon.
FIGYELMEZTETÉS A központi zár bezárt
állapotában az utas oldali ajtó belső
kilincsének meghúzásával az érintett
ajtózár kinyílik. A vezető oldali ajtó belső
kilincsének meghúzásával viszont az
összes ajtózár kinyílik.
FIGYELMEZTETÉS A hátsó ajtók nem
nyithatók belülről, amikor a
gyermekbiztonsági zár be van kapcsolva.
Az áramellátás kimaradása esetén (pl.
kiolvadt biztosíték, lekötött akkumulátor
stb.) az ajtók zárása manuálisan
lehetséges.
BIZTONSÁGI GYEREKZÁR
Megakadályozza a hátsó ajtók belülről
történő nyitását.
A 1. berendezés ábra 5 bekapcsolása
csak az ajtó kinyitott állapotában
történhet:
A pozíció - berendezés bekapcsolva
(az ajtó blokkolva);
B pozíció - kikapcsolva (az ajtó belülről
nyitható).
A gyermekbiztonsági zár bekapcsolt
marad akkor is, amikor az ajtózárakat az
elektromos központi zárral nyitjuk ki.
2) 3)
FIGYELMEZTETÉS A hátsó ajtók nem
nyithatók belülről, amikor a
gyermekbiztonsági zár be van kapcsolva.AJTÓK ZÁRÁSA SZÜKSÉGHELYZETBEN
Utas oldali első ajtó
Az utas oldali első ajtó olyan
berendezéssel van ellátva, amely az
elektromos áramellátás üzemzavara
esetén is lehetővé teszi az ajtó zárását.
A záráshoz illesszük az indítókulcs
fémtollát az 1 nyílásba ábra 6, és
mozdítsuk felfelé.
Hátsó ajtók
A hátsó ajtók olyan biztonsági
berendezéssel vannak ellátva, amely az
elektromos áramellátás üzemzavara
esetén is lehetővé teszi az ajtók zárását.
Ilyen esetben az alábbiak szerint járjunk
el:
illesszük az indítókulcs fém tollát az 2
ágyazatbaábra 5;
fordítsuk el a kulcsot az óramutató
járásával ellentétesen, majd húzzuk ki az
2 nyílásból ábra 5.
(5. ábra)A0K0579C
(6. ábra)A0K0580C
12
ISMERKEDÉS A GÉPKOCSIVAL

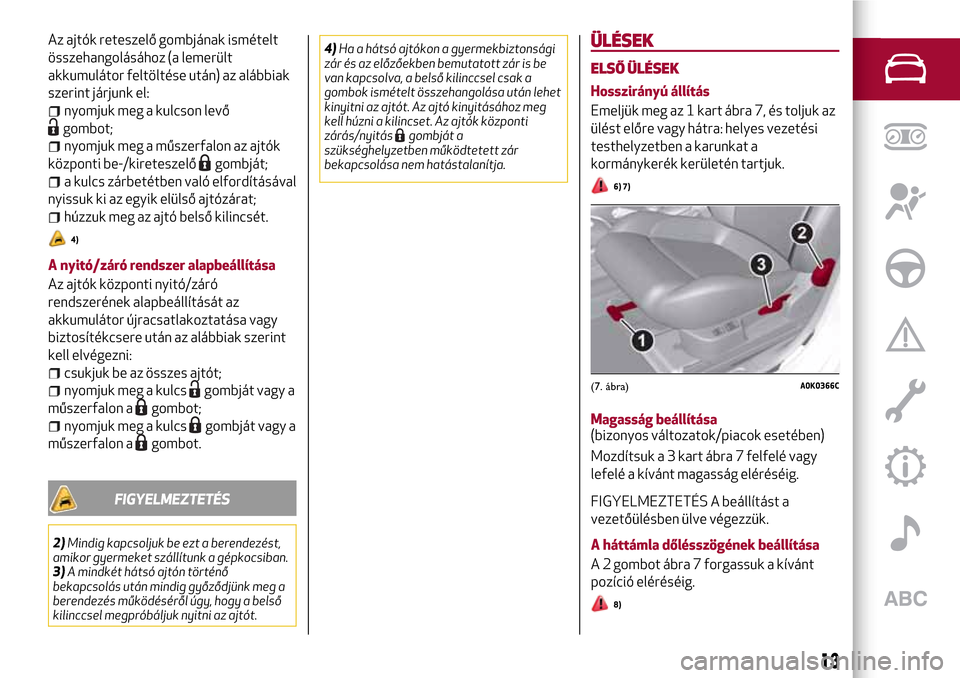

Az ajtók reteszelő gombjának ismételt
összehangolásához (a lemerült
akkumulátor feltöltése után) az alábbiak
szerint járjunk el:
nyomjuk meg a kulcson levő
gombot;
nyomjuk meg a műszerfalon az ajtók
központi be-/kireteszelő
gombját;
a kulcs zárbetétben való elfordításával
nyissuk ki az egyik elülső ajtózárat;
húzzuk meg az ajtó belső kilincsét.
4)
A nyitó/záró rendszer alapbeállítása
Az ajtók központi nyitó/záró
rendszerének alapbeállítását az
akkumulátor újracsatlakoztatása vagy
biztosítékcsere után az alábbiak szerint
kell elvégezni:
csukjuk be az összes ajtót;
nyomjuk meg a kulcsgombját vagy a
műszerfalon a
gombot;
nyomjuk meg a kulcsgombját vagy a
műszerfalon a
gombot.
FIGYELMEZTETÉS
2)Mindig kapcsoljuk be ezt a berendezést,
amikor gyermeket szállítunk a gépkocsiban.
3)A mindkét hátsó ajtón történő
bekapcsolás után mindig győződjünk meg a
berendezés működéséről úgy, hogy a belső
kilinccsel megpróbáljuk nyitni az ajtót.4)Ha a hátsó ajtókon a gyermekbiztonsági
zár és az előzőekben bemutatott zár is be
van kapcsolva, a belső kilinccsel csak a
gombok ismételt összehangolása után lehet
kinyitni az ajtót. Az ajtó kinyitásához meg
kell húzni a kilincset. Az ajtók központi
zárás/nyitás
gombját a
szükséghelyzetben működtetett zár
bekapcsolása nem hatástalanítja.
ÜLÉSEK
ELSŐ ÜLÉSEK
Hosszirányú állítás
Emeljük meg az 1 kart ábra 7, és toljuk az
ülést előre vagy hátra: helyes vezetési
testhelyzetben a karunkat a
kormánykerék kerületén tartjuk.
6) 7)
Magasság beállítása
(bizonyos változatok/piacok esetében)
Mozdítsuk a 3 kart ábra 7 felfelé vagy
lefelé a kívánt magasság eléréséig.
FIGYELMEZTETÉS A beállítást a
vezetőülésben ülve végezzük.
A háttámla dőlésszögének beállítása
A 2 gombot ábra 7 forgassuk a kívánt
pozíció eléréséig.
8)
(7. ábra)A0K0366C
13

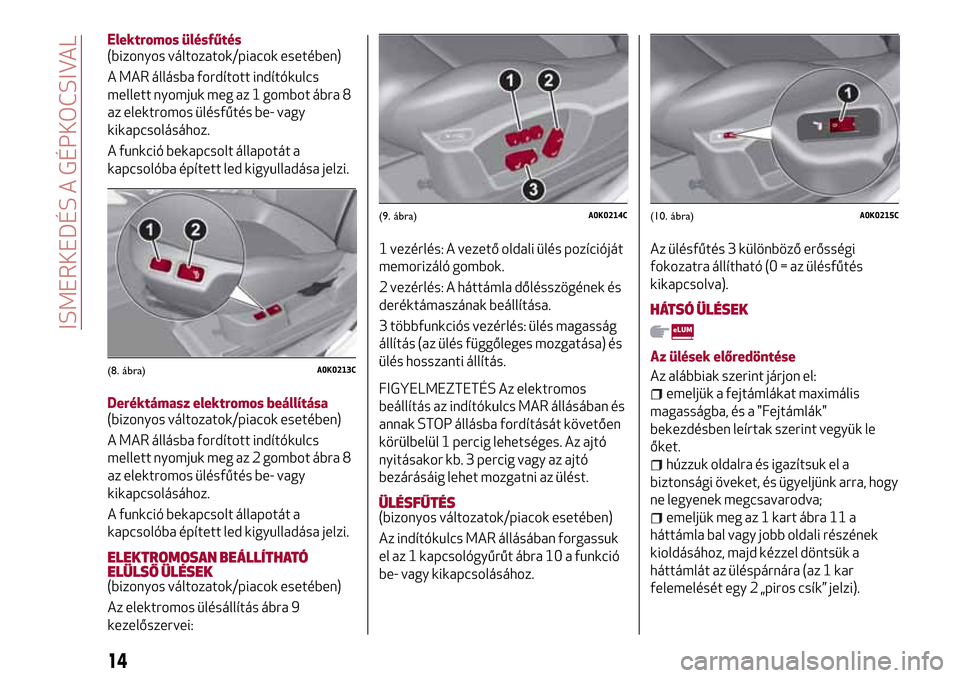

Elektromos ülésfűtés
(bizonyos változatok/piacok esetében)
A MAR állásba fordított indítókulcs
mellett nyomjuk meg az 1 gombot ábra 8
az elektromos ülésfűtés be- vagy
kikapcsolásához.
A funkció bekapcsolt állapotát a
kapcsolóba épített led kigyulladása jelzi.
Deréktámasz elektromos beállítása
(bizonyos változatok/piacok esetében)
A MAR állásba fordított indítókulcs
mellett nyomjuk meg az 2 gombot ábra 8
az elektromos ülésfűtés be- vagy
kikapcsolásához.
A funkció bekapcsolt állapotát a
kapcsolóba épített led kigyulladása jelzi.
ELEKTROMOSAN BEÁLLÍTHATÓ
ELÜLSŐ ÜLÉSEK
(bizonyos változatok/piacok esetében)
Az elektromos ülésállítás ábra 9
kezelőszervei:1 vezérlés: A vezető oldali ülés pozícióját
memorizáló gombok.
2 vezérlés: A háttámla dőlésszögének és
deréktámaszának beállítása.
3 többfunkciós vezérlés: ülés magasság
állítás (az ülés függőleges mozgatása) és
ülés hosszanti állítás.
FIGYELMEZTETÉS Az elektromos
beállítás az indítókulcs MAR állásában és
annak STOP állásba fordítását követően
körülbelül 1 percig lehetséges. Az ajtó
nyitásakor kb. 3 percig vagy az ajtó
bezárásáig lehet mozgatni az ülést.
ÜLÉSFŰTÉS
(bizonyos változatok/piacok esetében)
Az indítókulcs MAR állásában forgassuk
el az 1 kapcsológyűrűt ábra 10 a funkció
be- vagy kikapcsolásához.Az ülésfűtés 3 különböző erősségi
fokozatra állítható (0 = az ülésfűtés
kikapcsolva).
HÁTSÓ ÜLÉSEK
Az ülések előredöntése
Az alábbiak szerint járjon el:
emeljük a fejtámlákat maximális
magasságba, és a "Fejtámlák"
bekezdésben leírtak szerint vegyük le
őket.
húzzuk oldalra és igazítsuk el a
biztonsági öveket, és ügyeljünk arra, hogy
ne legyenek megcsavarodva;
emeljük meg az 1 kart ábra 11 a
háttámla bal vagy jobb oldali részének
kioldásához, majd kézzel döntsük a
háttámlát az üléspárnára (az 1 kar
felemelését egy 2 „piros csík” jelzi).
(8. ábra)A0K0213C
(9. ábra)A0K0214C(10. ábra)A0K0215C
14
ISMERKEDÉS A GÉPKOCSIVAL
