2017.5 OPEL VIVARO B Instrukcja obsługi (in Polish)

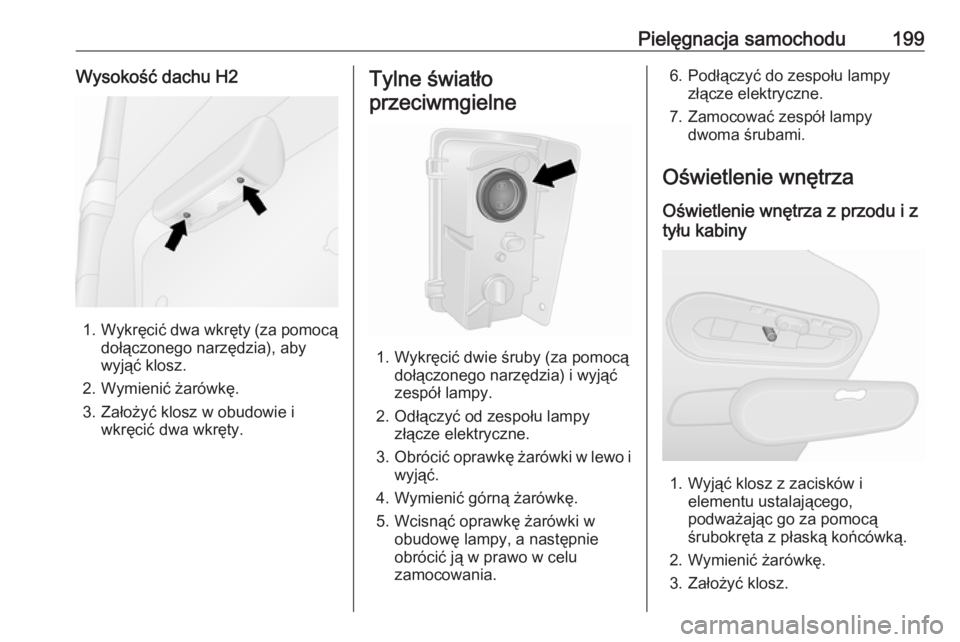

Pielęgnacja samochodu199Wysokość dachu H2
1. Wykręcić dwa wkręty (za pomocą
dołączonego narzędzia), aby
wyjąć klosz.
2. Wymienić żarówkę.
3. Założyć klosz w obudowie i wkręcić dwa wkręty.
Tylne światło
przeciwmgielne
1. Wykręcić dwie śruby (za pomocą dołączonego narzędzia) i wyjąć
zespół lampy.
2. Odłączyć od zespołu lampy złącze elektryczne.
3. Obrócić oprawkę żarówki w lewo i
wyjąć.
4. Wymienić górną żarówkę.
5. Wcisnąć oprawkę żarówki w obudowę lampy, a następnie
obrócić ją w prawo w celu
zamocowania.
6. Podłączyć do zespołu lampy złącze elektryczne.
7. Zamocować zespół lampy dwoma śrubami.
Oświetlenie wnętrza
Oświetlenie wnętrza z przodu i z
tyłu kabiny
1. Wyjąć klosz z zacisków i elementu ustalającego,
podważając go za pomocą
śrubokręta z płaską końcówką.
2. Wymienić żarówkę.
3. Założyć klosz.

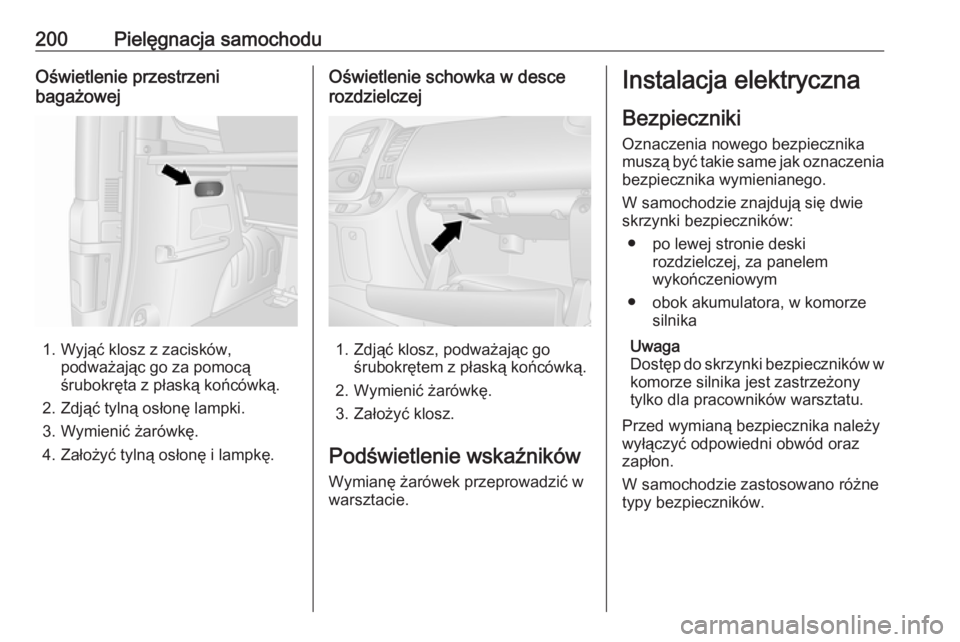

200Pielęgnacja samochoduOświetlenie przestrzeni
bagażowej
1. Wyjąć klosz z zacisków, podważając go za pomocą
śrubokręta z płaską końcówką.
2. Zdjąć tylną osłonę lampki.
3. Wymienić żarówkę.
4. Założyć tylną osłonę i lampkę.
Oświetlenie schowka w desce
rozdzielczej
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Wymienić żarówkę.
3. Założyć klosz.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.
Instalacja elektryczna
Bezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
● po lewej stronie deski rozdzielczej, za panelem
wykończeniowym
● obok akumulatora, w komorze silnika
Uwaga
Dostęp do skrzynki bezpieczników w
komorze silnika jest zastrzeżony
tylko dla pracowników warsztatu.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
W samochodzie zastosowano różne
typy bezpieczników.

Pielęgnacja samochodu201

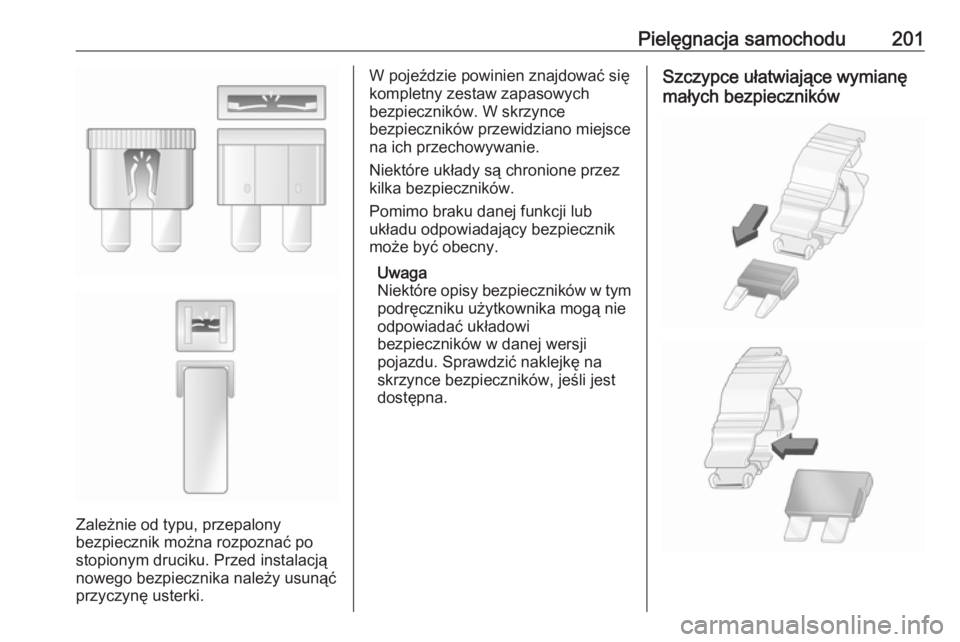

Zależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją
nowego bezpiecznika należy usunąć przyczynę usterki.
W pojeździe powinien znajdować się
kompletny zestaw zapasowych
bezpieczników. W skrzynce
bezpieczników przewidziano miejsce
na ich przechowywanie.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Uwaga
Niektóre opisy bezpieczników w tym podręczniku użytkownika mogą nie
odpowiadać układowi
bezpieczników w danej wersji
pojazdu. Sprawdzić naklejkę na
skrzynce bezpieczników, jeśli jest
dostępna.Szczypce ułatwiające wymianę
małych bezpieczników

202Pielęgnacja samochodu

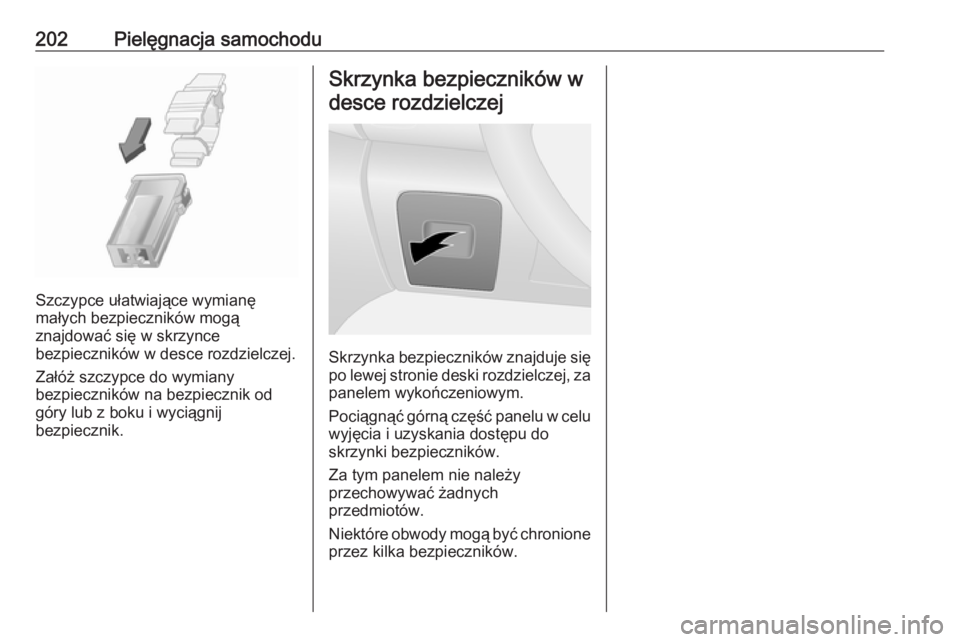

Szczypce ułatwiające wymianę
małych bezpieczników mogą
znajdować się w skrzynce
bezpieczników w desce rozdzielczej.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników znajduje się po lewej stronie deski rozdzielczej, za
panelem wykończeniowym.
Pociągnąć górną część panelu w celu wyjęcia i uzyskania dostępu do
skrzynki bezpieczników.
Za tym panelem nie należy
przechowywać żadnych
przedmiotów.
Niektóre obwody mogą być chronione
przez kilka bezpieczników.

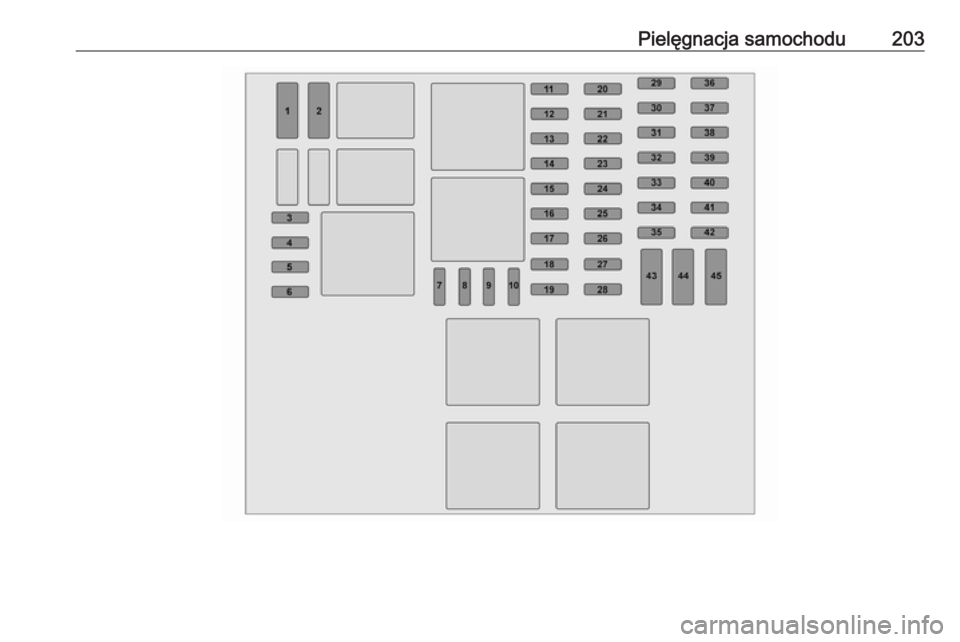

Pielęgnacja samochodu203

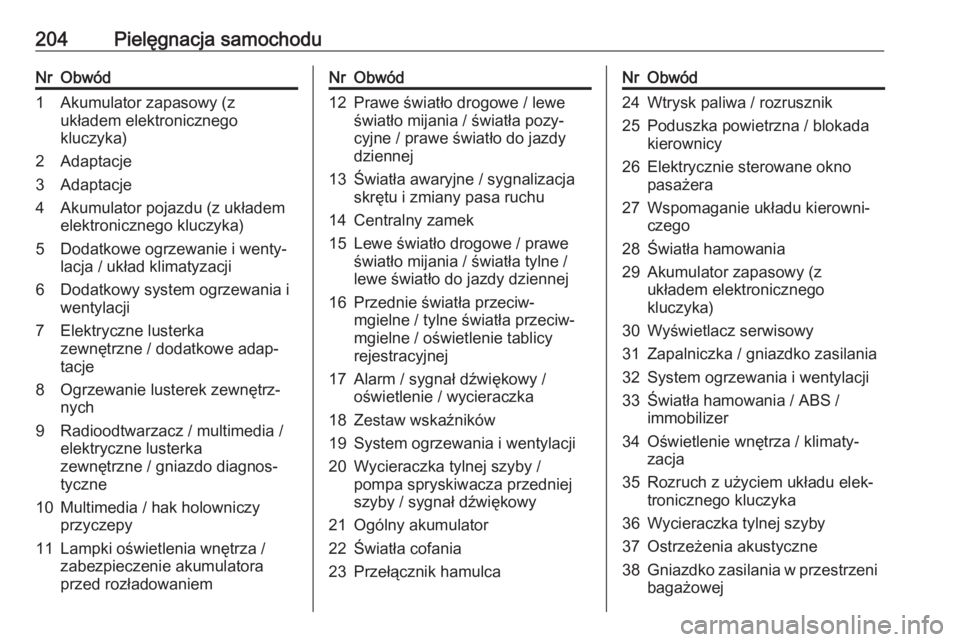

204Pielęgnacja samochoduNrObwód1Akumulator zapasowy (z
układem elektronicznego
kluczyka)2Adaptacje3Adaptacje4Akumulator pojazdu (z układem
elektronicznego kluczyka)5Dodatkowe ogrzewanie i wenty‐
lacja / układ klimatyzacji6Dodatkowy system ogrzewania i
wentylacji7Elektryczne lusterka
zewnętrzne / dodatkowe adap‐
tacje8Ogrzewanie lusterek zewnętrz‐
nych9Radioodtwarzacz / multimedia /
elektryczne lusterka
zewnętrzne / gniazdo diagnos‐
tyczne10Multimedia / hak holowniczy
przyczepy11Lampki oświetlenia wnętrza /
zabezpieczenie akumulatora
przed rozładowaniemNrObwód12Prawe światło drogowe / lewe
światło mijania / światła pozy‐
cyjne / prawe światło do jazdy
dziennej13Światła awaryjne / sygnalizacja
skrętu i zmiany pasa ruchu14Centralny zamek15Lewe światło drogowe / prawe
światło mijania / światła tylne /
lewe światło do jazdy dziennej16Przednie światła przeciw‐
mgielne / tylne światła przeciw‐
mgielne / oświetlenie tablicy
rejestracyjnej17Alarm / sygnał dźwiękowy /
oświetlenie / wycieraczka18Zestaw wskaźników19System ogrzewania i wentylacji20Wycieraczka tylnej szyby /
pompa spryskiwacza przedniej
szyby / sygnał dźwiękowy21Ogólny akumulator22Światła cofania23Przełącznik hamulcaNrObwód24Wtrysk paliwa / rozrusznik25Poduszka powietrzna / blokada
kierownicy26Elektrycznie sterowane okno
pasażera27Wspomaganie układu kierowni‐
czego28Światła hamowania29Akumulator zapasowy (z
układem elektronicznego
kluczyka)30Wyświetlacz serwisowy31Zapalniczka / gniazdko zasilania32System ogrzewania i wentylacji33Światła hamowania / ABS /
immobilizer34Oświetlenie wnętrza / klimaty‐
zacja35Rozruch z użyciem układu elek‐
tronicznego kluczyka36Wycieraczka tylnej szyby37Ostrzeżenia akustyczne38Gniazdko zasilania w przestrzeni
bagażowej

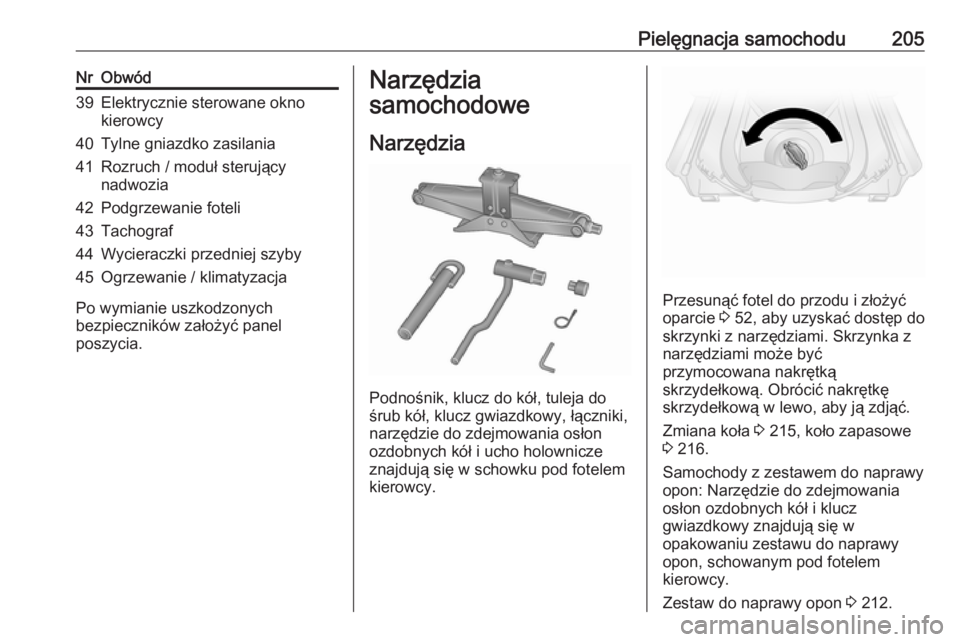

Pielęgnacja samochodu205NrObwód39Elektrycznie sterowane okno
kierowcy40Tylne gniazdko zasilania41Rozruch / moduł sterujący
nadwozia42Podgrzewanie foteli43Tachograf44Wycieraczki przedniej szyby45Ogrzewanie / klimatyzacja
Po wymianie uszkodzonych
bezpieczników założyć panel
poszycia.
Narzędzia
samochodowe
Narzędzia
Podnośnik, klucz do kół, tuleja do
śrub kół, klucz gwiazdkowy, łączniki,
narzędzie do zdejmowania osłon
ozdobnych kół i ucho holownicze
znajdują się w schowku pod fotelem
kierowcy.
Przesunąć fotel do przodu i złożyć
oparcie 3 52, aby uzyskać dostęp do
skrzynki z narzędziami. Skrzynka z
narzędziami może być
przymocowana nakrętką
skrzydełkową. Obrócić nakrętkę
skrzydełkową w lewo, aby ją zdjąć.
Zmiana koła 3 215, koło zapasowe
3 216.
Samochody z zestawem do naprawy
opon: Narzędzie do zdejmowania
osłon ozdobnych kół i klucz
gwiazdkowy znajdują się w
opakowaniu zestawu do naprawy
opon, schowanym pod fotelem
kierowcy.
Zestaw do naprawy opon 3 212.

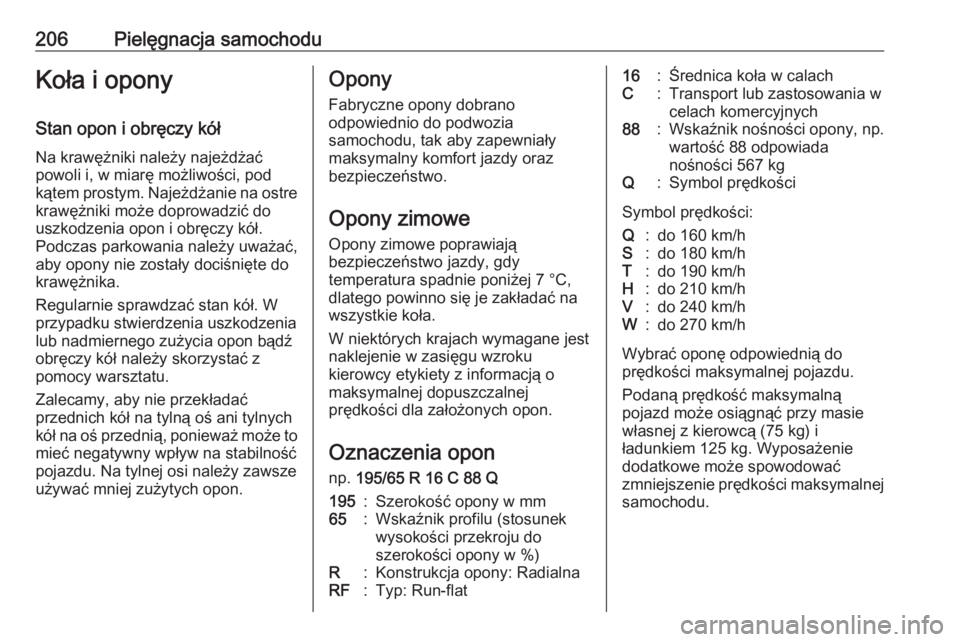

206Pielęgnacja samochoduKoła i oponyStan opon i obręczy kół
Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre
krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Zalecamy, aby nie przekładać
przednich kół na tylną oś ani tylnych kół na oś przednią, ponieważ może to
mieć negatywny wpływ na stabilność
pojazdu. Na tylnej osi należy zawsze
używać mniej zużytych opon.Opony
Fabryczne opony dobrano
odpowiednio do podwozia
samochodu, tak aby zapewniały
maksymalny komfort jazdy oraz
bezpieczeństwo.
Opony zimowe Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C,
dlatego powinno się je zakładać na
wszystkie koła.
W niektórych krajach wymagane jest
naklejenie w zasięgu wzroku
kierowcy etykiety z informacją o
maksymalnej dopuszczalnej
prędkości dla założonych opon.
Oznaczenia opon
np. 195/65 R 16 C 88 Q195:Szerokość opony w mm65:Wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R:Konstrukcja opony: RadialnaRF:Typ: Run-flat16:Średnica koła w calachC:Transport lub zastosowania w
celach komercyjnych88:Wskaźnik nośności opony, np. wartość 88 odpowiada
nośności 567 kgQ:Symbol prędkości
Symbol prędkości:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Wybrać oponę odpowiednią do
prędkości maksymalnej pojazdu.
Podaną prędkość maksymalną
pojazd może osiągnąć przy masie
własnej z kierowcą (75 kg) i
ładunkiem 125 kg. Wyposażenie
dodatkowe może spowodować
zmniejszenie prędkości maksymalnej
samochodu.
