2017.5 OPEL VIVARO B Instrukcja obsługi (in Polish)

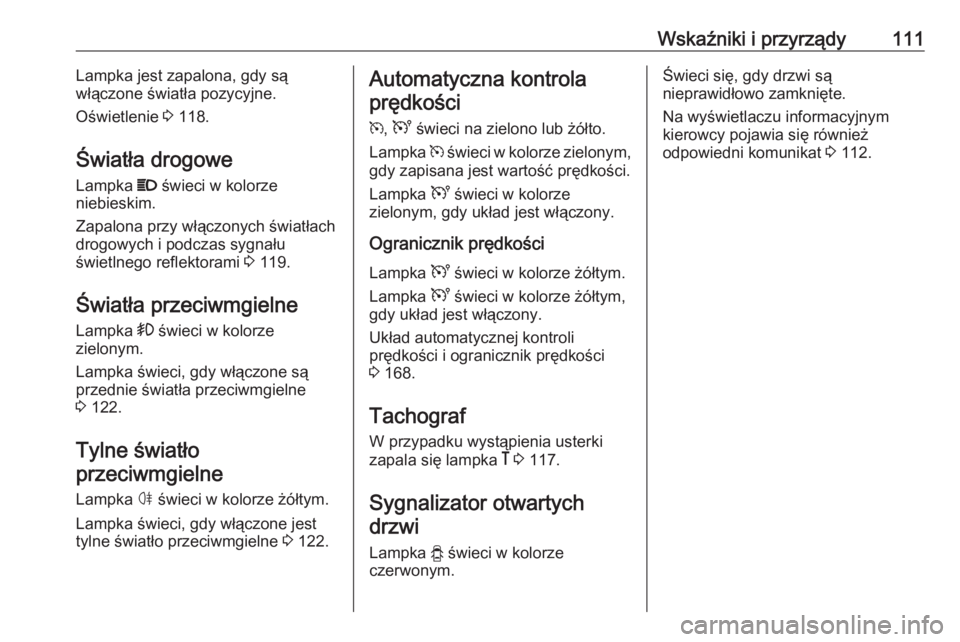

Wskaźniki i przyrządy111Lampka jest zapalona, gdy są
włączone światła pozycyjne.
Oświetlenie 3 118.
Światła drogowe
Lampka P świeci w kolorze
niebieskim.
Zapalona przy włączonych światłach drogowych i podczas sygnału
świetlnego reflektorami 3 119.
Światła przeciwmgielne
Lampka > świeci w kolorze
zielonym.
Lampka świeci, gdy włączone są
przednie światła przeciwmgielne
3 122.
Tylne światło
przeciwmgielne
Lampka ø świeci w kolorze żółtym.
Lampka świeci, gdy włączone jest tylne światło przeciwmgielne 3 122.Automatyczna kontrola
prędkości
m , U świeci na zielono lub żółto.
Lampka m świeci w kolorze zielonym,
gdy zapisana jest wartość prędkości.
Lampka U świeci w kolorze
zielonym, gdy układ jest włączony.
Ogranicznik prędkości Lampka U świeci w kolorze żółtym.
Lampka U świeci w kolorze żółtym,
gdy układ jest włączony.
Układ automatycznej kontroli
prędkości i ogranicznik prędkości
3 168.
Tachograf
W przypadku wystąpienia usterki
zapala się lampka & 3 117.
Sygnalizator otwartych drzwi
Lampka y świeci w kolorze
czerwonym.Świeci się, gdy drzwi są
nieprawidłowo zamknięte.
Na wyświetlaczu informacyjnym
kierowcy pojawia się również
odpowiedni komunikat 3 112.

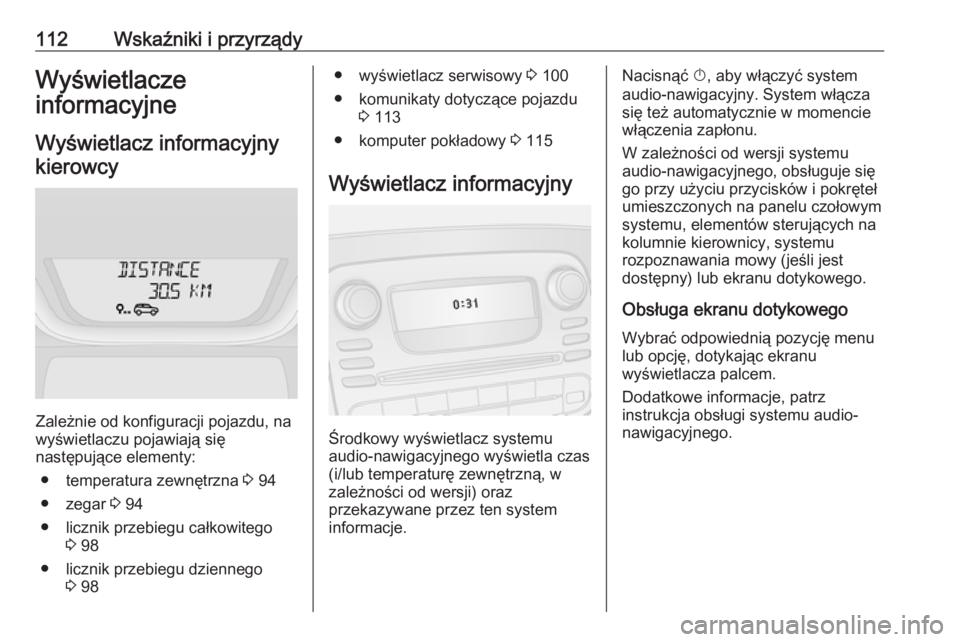

112Wskaźniki i przyrządyWyświetlacze
informacyjne
Wyświetlacz informacyjny kierowcy
Zależnie od konfiguracji pojazdu, na
wyświetlaczu pojawiają się
następujące elementy:
● temperatura zewnętrzna 3 94
● zegar 3 94
● licznik przebiegu całkowitego 3 98
● licznik przebiegu dziennego 3 98
● wyświetlacz serwisowy 3 100
● komunikaty dotyczące pojazdu 3 113
● komputer pokładowy 3 115
Wyświetlacz informacyjny
Środkowy wyświetlacz systemu
audio-nawigacyjnego wyświetla czas
(i/lub temperaturę zewnętrzną, w
zależności od wersji) oraz
przekazywane przez ten system
informacje.
Nacisnąć X, aby włączyć system
audio-nawigacyjny. System włącza
się też automatycznie w momencie
włączenia zapłonu.
W zależności od wersji systemu
audio-nawigacyjnego, obsługuje się
go przy użyciu przycisków i pokręteł
umieszczonych na panelu czołowym
systemu, elementów sterujących na
kolumnie kierownicy, systemu
rozpoznawania mowy (jeśli jest
dostępny) lub ekranu dotykowego.
Obsługa ekranu dotykowego Wybrać odpowiednią pozycję menulub opcję, dotykając ekranu
wyświetlacza palcem.
Dodatkowe informacje, patrz
instrukcja obsługi systemu audio-
nawigacyjnego.

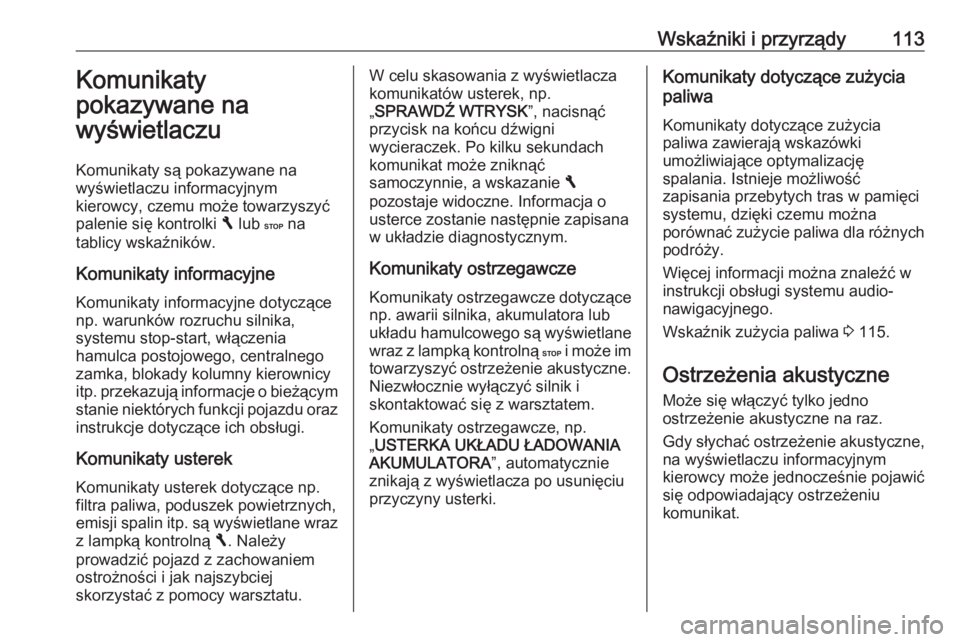

Wskaźniki i przyrządy113Komunikaty
pokazywane na
wyświetlaczu
Komunikaty są pokazywane na
wyświetlaczu informacyjnym
kierowcy, czemu może towarzyszyć
palenie się kontrolki F lub C na
tablicy wskaźników.
Komunikaty informacyjneKomunikaty informacyjne dotyczące
np. warunków rozruchu silnika,
systemu stop-start, włączenia
hamulca postojowego, centralnego
zamka, blokady kolumny kierownicy
itp. przekazują informacje o bieżącym
stanie niektórych funkcji pojazdu oraz instrukcje dotyczące ich obsługi.
Komunikaty usterek
Komunikaty usterek dotyczące np.
filtra paliwa, poduszek powietrznych,
emisji spalin itp. są wyświetlane wraz
z lampką kontrolną F. Należy
prowadzić pojazd z zachowaniem
ostrożności i jak najszybciej
skorzystać z pomocy warsztatu.W celu skasowania z wyświetlacza
komunikatów usterek, np.
„ SPRAWDŹ WTRYSK ”, nacisnąć
przycisk na końcu dźwigni
wycieraczek. Po kilku sekundach komunikat może zniknąć
samoczynnie, a wskazanie F
pozostaje widoczne. Informacja o
usterce zostanie następnie zapisana
w układzie diagnostycznym.
Komunikaty ostrzegawcze
Komunikaty ostrzegawcze dotyczące np. awarii silnika, akumulatora lub
układu hamulcowego są wyświetlane
wraz z lampką kontrolną C i może im
towarzyszyć ostrzeżenie akustyczne.
Niezwłocznie wyłączyć silnik i
skontaktować się z warsztatem.
Komunikaty ostrzegawcze, np.
„ USTERKA UKŁADU ŁADOWANIA
AKUMULATORA ”, automatycznie
znikają z wyświetlacza po usunięciu
przyczyny usterki.Komunikaty dotyczące zużycia
paliwa
Komunikaty dotyczące zużycia
paliwa zawierają wskazówki
umożliwiające optymalizację
spalania. Istnieje możliwość
zapisania przebytych tras w pamięci
systemu, dzięki czemu można
porównać zużycie paliwa dla różnych podróży.
Więcej informacji można znaleźć w
instrukcji obsługi systemu audio-
nawigacyjnego.
Wskaźnik zużycia paliwa 3 115.
Ostrzeżenia akustyczne Może się włączyć tylko jedno
ostrzeżenie akustyczne na raz.
Gdy słychać ostrzeżenie akustyczne,
na wyświetlaczu informacyjnym
kierowcy może jednocześnie pojawić
się odpowiadający ostrzeżeniu
komunikat.

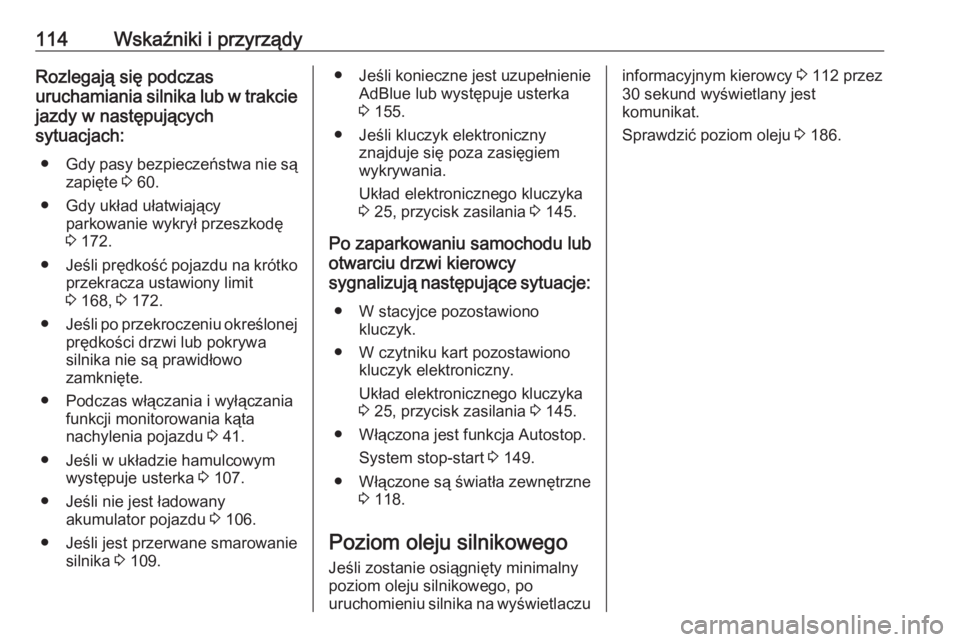

114Wskaźniki i przyrządyRozlegają się podczas
uruchamiania silnika lub w trakcie
jazdy w następujących
sytuacjach:
● Gdy pasy bezpieczeństwa nie są
zapięte 3 60.
● Gdy układ ułatwiający parkowanie wykrył przeszkodę
3 172.
● Jeśli prędkość pojazdu na krótko
przekracza ustawiony limit
3 168, 3 172.
● Jeśli po przekroczeniu określonej
prędkości drzwi lub pokrywa
silnika nie są prawidłowo
zamknięte.
● Podczas włączania i wyłączania funkcji monitorowania kąta
nachylenia pojazdu 3 41.
● Jeśli w układzie hamulcowym występuje usterka 3 107.
● Jeśli nie jest ładowany akumulator pojazdu 3 106.
● Jeśli jest przerwane smarowanie silnika 3 109.● Jeśli konieczne jest uzupełnienie
AdBlue lub występuje usterka
3 155.
● Jeśli kluczyk elektroniczny znajduje się poza zasięgiem
wykrywania.
Układ elektronicznego kluczyka
3 25, przycisk zasilania 3 145.
Po zaparkowaniu samochodu lub
otwarciu drzwi kierowcy
sygnalizują następujące sytuacje:
● W stacyjce pozostawiono kluczyk.
● W czytniku kart pozostawiono kluczyk elektroniczny.
Układ elektronicznego kluczyka
3 25, przycisk zasilania 3 145.
● Włączona jest funkcja Autostop. System stop-start 3 149.
● Włączone są światła zewnętrzne 3 118.
Poziom oleju silnikowego
Jeśli zostanie osiągnięty minimalny
poziom oleju silnikowego, po
uruchomieniu silnika na wyświetlaczuinformacyjnym kierowcy 3 112 przez
30 sekund wyświetlany jest
komunikat.
Sprawdzić poziom oleju 3 186.

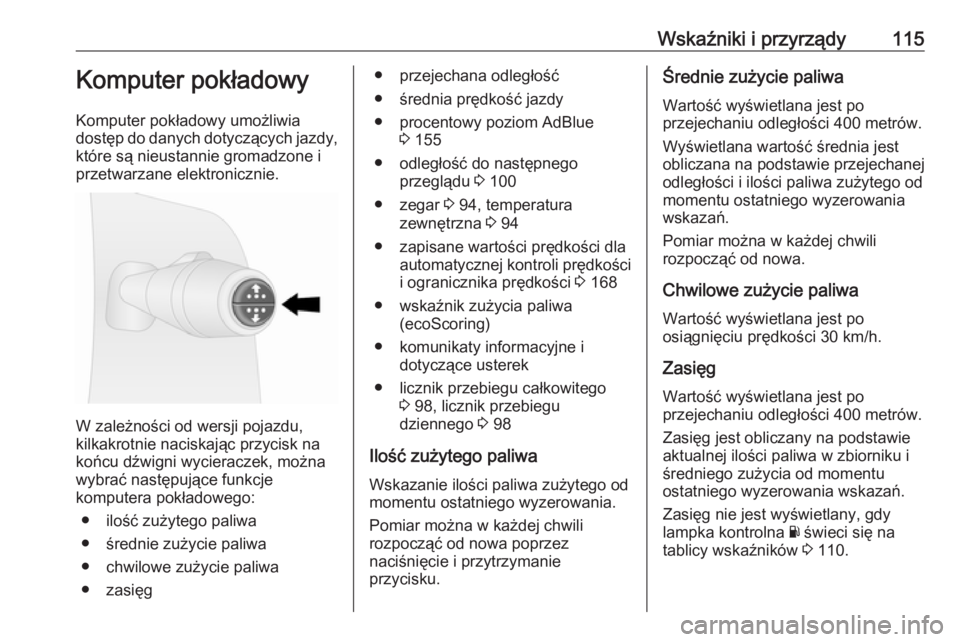

Wskaźniki i przyrządy115Komputer pokładowy
Komputer pokładowy umożliwia
dostęp do danych dotyczących jazdy, które są nieustannie gromadzone i
przetwarzane elektronicznie.
W zależności od wersji pojazdu,
kilkakrotnie naciskając przycisk na
końcu dźwigni wycieraczek, można
wybrać następujące funkcje
komputera pokładowego:
● ilość zużytego paliwa
● średnie zużycie paliwa
● chwilowe zużycie paliwa
● zasięg
● przejechana odległość
● średnia prędkość jazdy
● procentowy poziom AdBlue 3 155
● odległość do następnego przeglądu 3 100
● zegar 3 94, temperatura
zewnętrzna 3 94
● zapisane wartości prędkości dla automatycznej kontroli prędkości
i ogranicznika prędkości 3 168
● wskaźnik zużycia paliwa (ecoScoring)
● komunikaty informacyjne i dotyczące usterek
● licznik przebiegu całkowitego 3 98, licznik przebiegu
dziennego 3 98
Ilość zużytego paliwa
Wskazanie ilości paliwa zużytego od
momentu ostatniego wyzerowania.
Pomiar można w każdej chwili
rozpocząć od nowa poprzez
naciśnięcie i przytrzymanie
przycisku.Średnie zużycie paliwa
Wartość wyświetlana jest po
przejechaniu odległości 400 metrów.
Wyświetlana wartość średnia jest
obliczana na podstawie przejechanej
odległości i ilości paliwa zużytego od
momentu ostatniego wyzerowania
wskazań.
Pomiar można w każdej chwili
rozpocząć od nowa.
Chwilowe zużycie paliwa
Wartość wyświetlana jest po
osiągnięciu prędkości 30 km/h.
Zasięg
Wartość wyświetlana jest po
przejechaniu odległości 400 metrów.
Zasięg jest obliczany na podstawie
aktualnej ilości paliwa w zbiorniku i
średniego zużycia od momentu
ostatniego wyzerowania wskazań.
Zasięg nie jest wyświetlany, gdy
lampka kontrolna Y świeci się na
tablicy wskaźników 3 110.

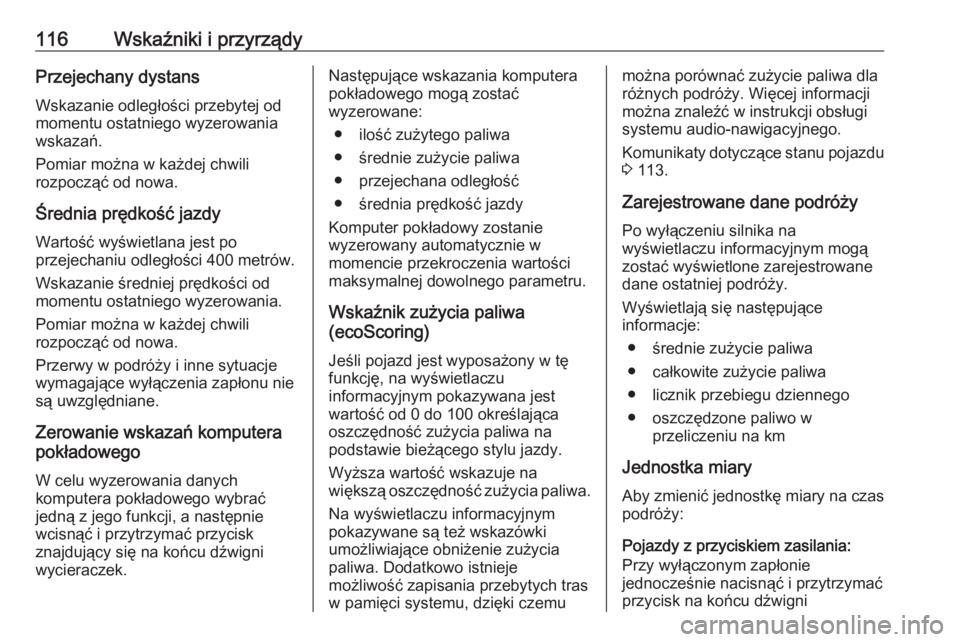

116Wskaźniki i przyrządyPrzejechany dystansWskazanie odległości przebytej od
momentu ostatniego wyzerowania
wskazań.
Pomiar można w każdej chwili rozpocząć od nowa.
Średnia prędkość jazdy
Wartość wyświetlana jest po
przejechaniu odległości 400 metrów.
Wskazanie średniej prędkości od
momentu ostatniego wyzerowania.
Pomiar można w każdej chwili
rozpocząć od nowa.
Przerwy w podróży i inne sytuacje
wymagające wyłączenia zapłonu nie
są uwzględniane.
Zerowanie wskazań komputera
pokładowego
W celu wyzerowania danych komputera pokładowego wybrać
jedną z jego funkcji, a następnie wcisnąć i przytrzymać przycisk
znajdujący się na końcu dźwigni
wycieraczek.Następujące wskazania komputera
pokładowego mogą zostać
wyzerowane:
● ilość zużytego paliwa
● średnie zużycie paliwa
● przejechana odległość
● średnia prędkość jazdy
Komputer pokładowy zostanie
wyzerowany automatycznie w
momencie przekroczenia wartości maksymalnej dowolnego parametru.
Wskaźnik zużycia paliwa
(ecoScoring)
Jeśli pojazd jest wyposażony w tę
funkcję, na wyświetlaczu
informacyjnym pokazywana jest
wartość od 0 do 100 określająca oszczędność zużycia paliwa na
podstawie bieżącego stylu jazdy.
Wyższa wartość wskazuje na
większą oszczędność zużycia paliwa.
Na wyświetlaczu informacyjnym
pokazywane są też wskazówki
umożliwiające obniżenie zużycia
paliwa. Dodatkowo istnieje
możliwość zapisania przebytych tras
w pamięci systemu, dzięki czemumożna porównać zużycie paliwa dla
różnych podróży. Więcej informacji
można znaleźć w instrukcji obsługi
systemu audio-nawigacyjnego.
Komunikaty dotyczące stanu pojazdu 3 113.
Zarejestrowane dane podróży
Po wyłączeniu silnika na
wyświetlaczu informacyjnym mogą
zostać wyświetlone zarejestrowane dane ostatniej podróży.
Wyświetlają się następujące
informacje:
● średnie zużycie paliwa
● całkowite zużycie paliwa
● licznik przebiegu dziennego
● oszczędzone paliwo w przeliczeniu na km
Jednostka miary
Aby zmienić jednostkę miary na czas podróży:
Pojazdy z przyciskiem zasilania:
Przy wyłączonym zapłonie
jednocześnie nacisnąć i przytrzymać
przycisk na końcu dźwigni

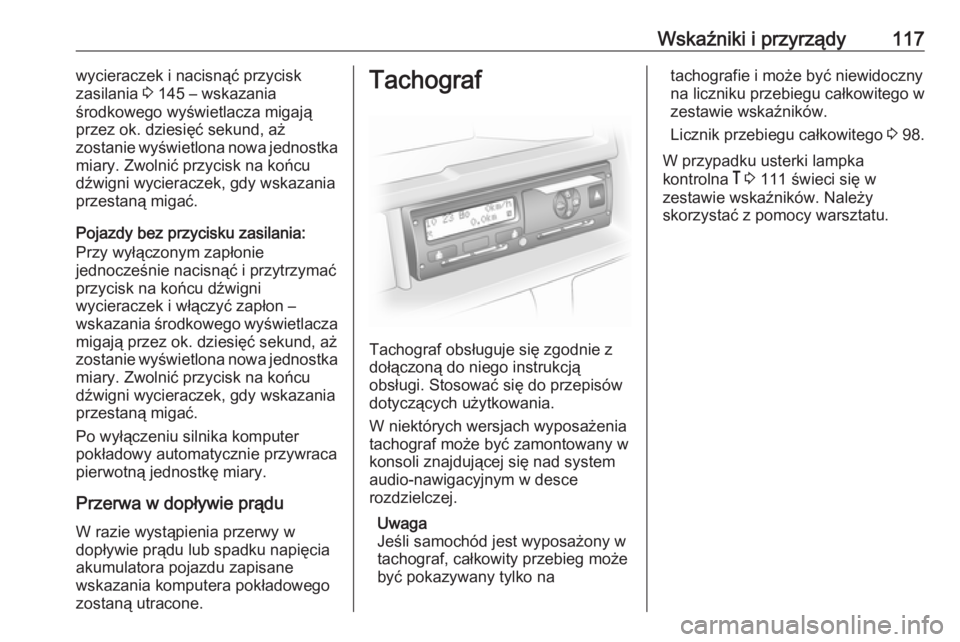

Wskaźniki i przyrządy117wycieraczek i nacisnąć przycisk
zasilania 3 145 – wskazania
środkowego wyświetlacza migają
przez ok. dziesięć sekund, aż
zostanie wyświetlona nowa jednostka
miary. Zwolnić przycisk na końcu
dźwigni wycieraczek, gdy wskazania
przestaną migać.
Pojazdy bez przycisku zasilania:
Przy wyłączonym zapłonie
jednocześnie nacisnąć i przytrzymać
przycisk na końcu dźwigni
wycieraczek i włączyć zapłon –
wskazania środkowego wyświetlacza migają przez ok. dziesięć sekund, aż
zostanie wyświetlona nowa jednostka miary. Zwolnić przycisk na końcu
dźwigni wycieraczek, gdy wskazania
przestaną migać.
Po wyłączeniu silnika komputer
pokładowy automatycznie przywraca
pierwotną jednostkę miary.
Przerwa w dopływie prądu
W razie wystąpienia przerwy w
dopływie prądu lub spadku napięcia
akumulatora pojazdu zapisane
wskazania komputera pokładowego
zostaną utracone.Tachograf
Tachograf obsługuje się zgodnie z
dołączoną do niego instrukcją
obsługi. Stosować się do przepisów
dotyczących użytkowania.
W niektórych wersjach wyposażenia
tachograf może być zamontowany w
konsoli znajdującej się nad system
audio-nawigacyjnym w desce
rozdzielczej.
Uwaga
Jeśli samochód jest wyposażony w
tachograf, całkowity przebieg może
być pokazywany tylko na
tachografie i może być niewidoczny
na liczniku przebiegu całkowitego w
zestawie wskaźników.
Licznik przebiegu całkowitego 3 98.
W przypadku usterki lampka
kontrolna & 3 111 świeci się w
zestawie wskaźników. Należy
skorzystać z pomocy warsztatu.

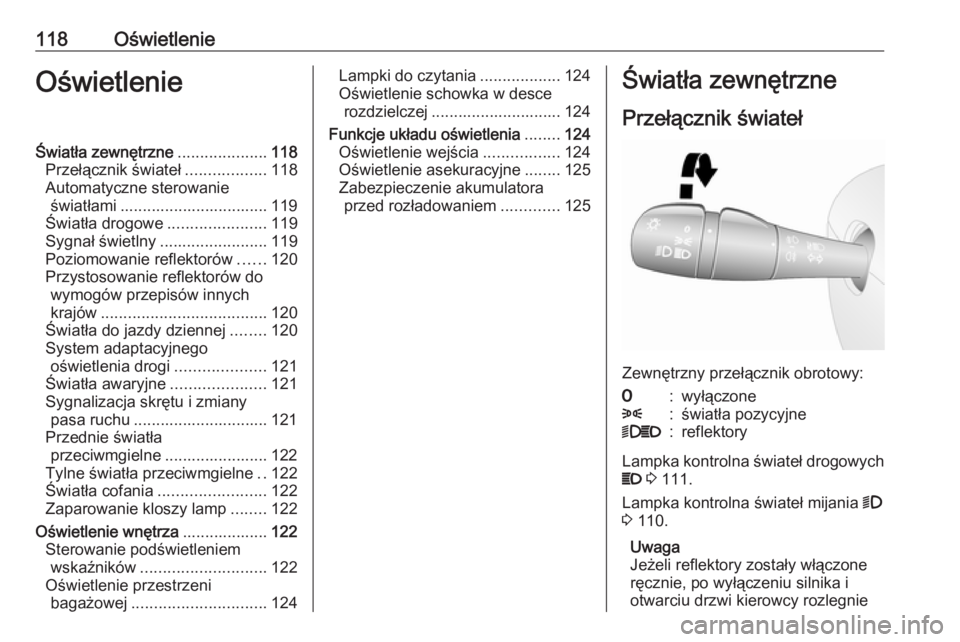

118OświetlenieOświetlenieŚwiatła zewnętrzne....................118
Przełącznik świateł ..................118
Automatyczne sterowanie światłami ................................. 119
Światła drogowe ......................119
Sygnał świetlny ........................119
Poziomowanie reflektorów ......120
Przystosowanie reflektorów do wymogów przepisów innych
krajów ..................................... 120
Światła do jazdy dziennej ........120
System adaptacyjnego
oświetlenia drogi ....................121
Światła awaryjne .....................121
Sygnalizacja skrętu i zmiany pasa ruchu .............................. 121
Przednie światła przeciwmgielne ....................... 122
Tylne światła przeciwmgielne ..122
Światła cofania ........................ 122
Zaparowanie kloszy lamp ........122
Oświetlenie wnętrza ...................122
Sterowanie podświetleniem wskaźników ............................ 122
Oświetlenie przestrzeni
bagażowej .............................. 124Lampki do czytania ..................124
Oświetlenie schowka w desce rozdzielczej ............................. 124
Funkcje układu oświetlenia ........124
Oświetlenie wejścia .................124
Oświetlenie asekuracyjne ........125
Zabezpieczenie akumulatora przed rozładowaniem .............125Światła zewnętrzne
Przełącznik świateł
Zewnętrzny przełącznik obrotowy:
7:wyłączone8:światła pozycyjne9P:reflektory
Lampka kontrolna świateł drogowych P 3 111.
Lampka kontrolna świateł mijania 9
3 110.
Uwaga
Jeżeli reflektory zostały włączone
ręcznie, po wyłączeniu silnika i
otwarciu drzwi kierowcy rozlegnie
