2017.5 OPEL VIVARO B Instrukcja obsługi (in Polish)

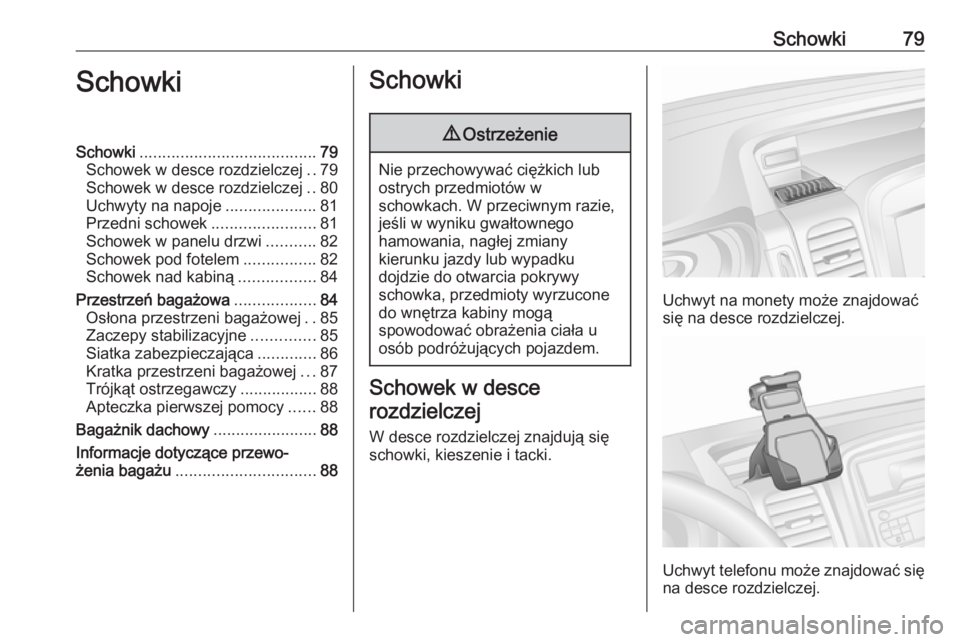

Schowki79SchowkiSchowki....................................... 79
Schowek w desce rozdzielczej ..79
Schowek w desce rozdzielczej ..80
Uchwyty na napoje ....................81
Przedni schowek .......................81
Schowek w panelu drzwi ...........82
Schowek pod fotelem ................82
Schowek nad kabiną .................84
Przestrzeń bagażowa ..................84
Osłona przestrzeni bagażowej ..85
Zaczepy stabilizacyjne ..............85
Siatka zabezpieczająca .............86
Kratka przestrzeni bagażowej ...87
Trójkąt ostrzegawczy .................88
Apteczka pierwszej pomocy ......88
Bagażnik dachowy .......................88
Informacje dotyczące przewo‐ żenia bagażu ............................... 88Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
W desce rozdzielczej znajdują się
schowki, kieszenie i tacki.
Uchwyt na monety może znajdować
się na desce rozdzielczej.
Uchwyt telefonu może znajdować się
na desce rozdzielczej.

80Schowki

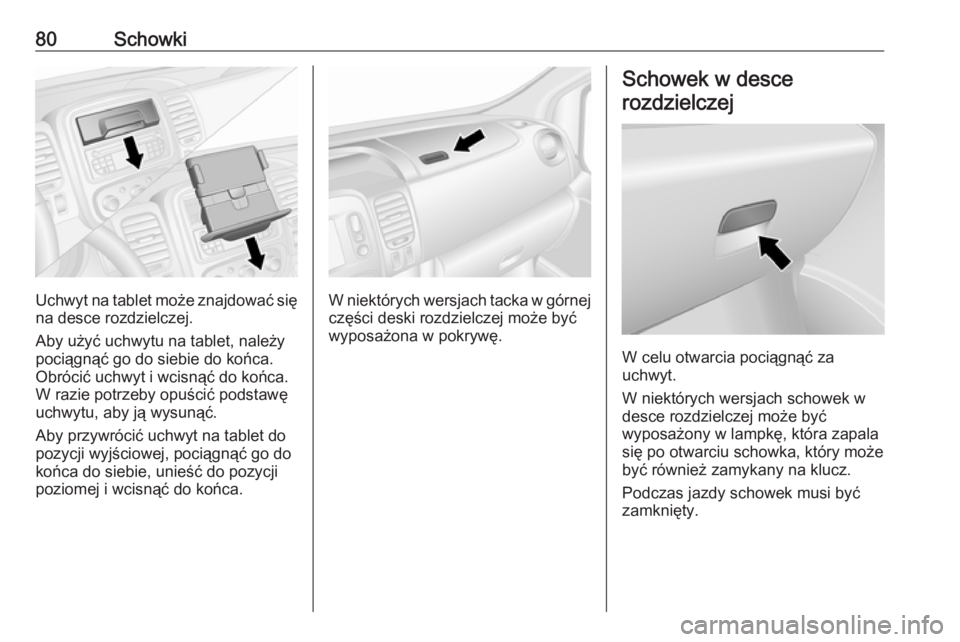

Uchwyt na tablet może znajdować sięna desce rozdzielczej.
Aby użyć uchwytu na tablet, należy
pociągnąć go do siebie do końca.
Obrócić uchwyt i wcisnąć do końca.
W razie potrzeby opuścić podstawę
uchwytu, aby ją wysunąć.
Aby przywrócić uchwyt na tablet do
pozycji wyjściowej, pociągnąć go do
końca do siebie, unieść do pozycji
poziomej i wcisnąć do końca.W niektórych wersjach tacka w górnej
części deski rozdzielczej może być
wyposażona w pokrywę.
Schowek w desce
rozdzielczej
W celu otwarcia pociągnąć za
uchwyt.
W niektórych wersjach schowek w
desce rozdzielczej może być
wyposażony w lampkę, która zapala
się po otwarciu schowka, który może
być również zamykany na klucz.
Podczas jazdy schowek musi być
zamknięty.

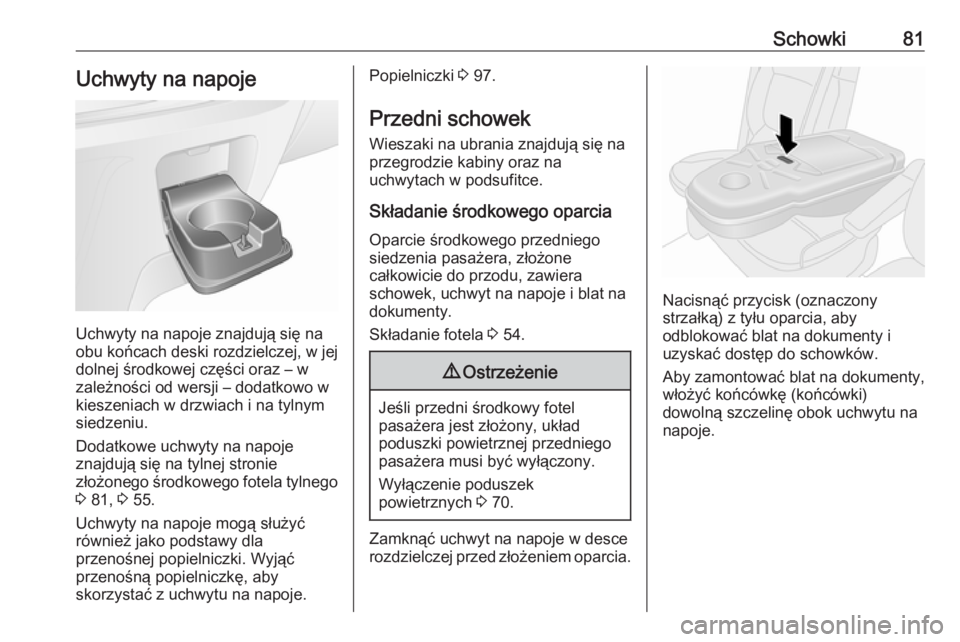

Schowki81Uchwyty na napoje
Uchwyty na napoje znajdują się na
obu końcach deski rozdzielczej, w jej
dolnej środkowej części oraz – w
zależności od wersji – dodatkowo w
kieszeniach w drzwiach i na tylnym
siedzeniu.
Dodatkowe uchwyty na napoje
znajdują się na tylnej stronie
złożonego środkowego fotela tylnego 3 81, 3 55.
Uchwyty na napoje mogą służyć
również jako podstawy dla
przenośnej popielniczki. Wyjąć
przenośną popielniczkę, aby
skorzystać z uchwytu na napoje.
Popielniczki 3 97.
Przedni schowek Wieszaki na ubrania znajdują się na
przegrodzie kabiny oraz na
uchwytach w podsufitce.
Składanie środkowego oparcia
Oparcie środkowego przedniego
siedzenia pasażera, złożone
całkowicie do przodu, zawiera
schowek, uchwyt na napoje i blat na
dokumenty.
Składanie fotela 3 54.9 Ostrzeżenie
Jeśli przedni środkowy fotel
pasażera jest złożony, układ
poduszki powietrznej przedniego
pasażera musi być wyłączony.
Wyłączenie poduszek
powietrznych 3 70.
Zamknąć uchwyt na napoje w desce
rozdzielczej przed złożeniem oparcia.
Nacisnąć przycisk (oznaczony
strzałką) z tyłu oparcia, aby
odblokować blat na dokumenty i
uzyskać dostęp do schowków.
Aby zamontować blat na dokumenty,
włożyć końcówkę (końcówki)
dowolną szczelinę obok uchwytu na
napoje.

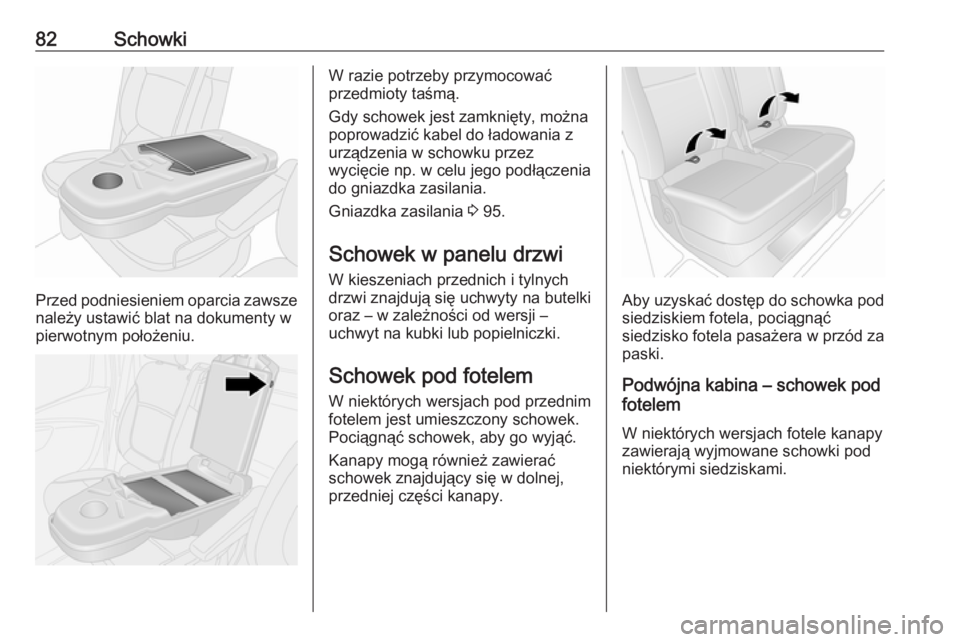

82Schowki
Przed podniesieniem oparcia zawszenależy ustawić blat na dokumenty w
pierwotnym położeniu.
W razie potrzeby przymocować
przedmioty taśmą.
Gdy schowek jest zamknięty, można
poprowadzić kabel do ładowania z urządzenia w schowku przez
wycięcie np. w celu jego podłączenia
do gniazdka zasilania.
Gniazdka zasilania 3 95.
Schowek w panelu drzwi W kieszeniach przednich i tylnych
drzwi znajdują się uchwyty na butelki
oraz – w zależności od wersji –
uchwyt na kubki lub popielniczki.
Schowek pod fotelem W niektórych wersjach pod przednim
fotelem jest umieszczony schowek.
Pociągnąć schowek, aby go wyjąć.
Kanapy mogą również zawierać
schowek znajdujący się w dolnej,
przedniej części kanapy.
Aby uzyskać dostęp do schowka pod siedziskiem fotela, pociągnąć
siedzisko fotela pasażera w przód za
paski.
Podwójna kabina – schowek pod fotelem
W niektórych wersjach fotele kanapy zawierają wyjmowane schowki pod
niektórymi siedziskami.

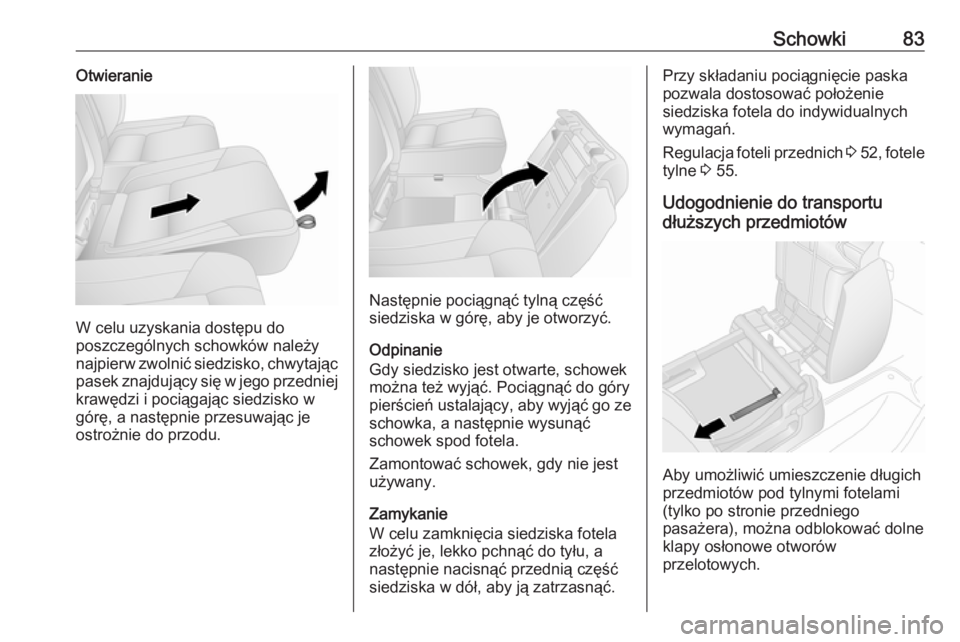

Schowki83Otwieranie
W celu uzyskania dostępu do
poszczególnych schowków należy najpierw zwolnić siedzisko, chwytając pasek znajdujący się w jego przedniej
krawędzi i pociągając siedzisko w
górę, a następnie przesuwając je
ostrożnie do przodu.
Następnie pociągnąć tylną część
siedziska w górę, aby je otworzyć.
Odpinanie
Gdy siedzisko jest otwarte, schowek
można też wyjąć. Pociągnąć do góry
pierścień ustalający, aby wyjąć go ze
schowka, a następnie wysunąć
schowek spod fotela.
Zamontować schowek, gdy nie jest
używany.
Zamykanie
W celu zamknięcia siedziska fotela
złożyć je, lekko pchnąć do tyłu, a
następnie nacisnąć przednią część
siedziska w dół, aby ją zatrzasnąć.
Przy składaniu pociągnięcie paska
pozwala dostosować położenie
siedziska fotela do indywidualnych
wymagań.
Regulacja foteli przednich 3 52 , fotele
tylne 3 55.
Udogodnienie do transportu
dłuższych przedmiotów
Aby umożliwić umieszczenie długich
przedmiotów pod tylnymi fotelami
(tylko po stronie przedniego
pasażera), można odblokować dolne
klapy osłonowe otworów
przelotowych.

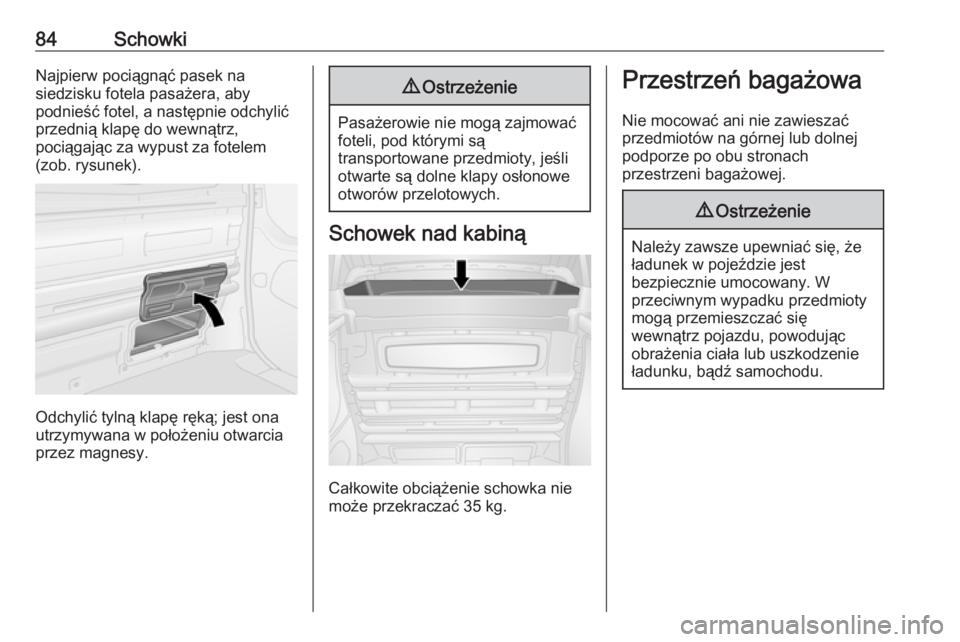

84SchowkiNajpierw pociągnąć pasek na
siedzisku fotela pasażera, aby
podnieść fotel, a następnie odchylić
przednią klapę do wewnątrz,
pociągając za wypust za fotelem
(zob. rysunek).
Odchylić tylną klapę ręką; jest ona
utrzymywana w położeniu otwarcia
przez magnesy.
9 Ostrzeżenie
Pasażerowie nie mogą zajmować
foteli, pod którymi są
transportowane przedmioty, jeśli otwarte są dolne klapy osłonoweotworów przelotowych.
Schowek nad kabiną
Całkowite obciążenie schowka nie
może przekraczać 35 kg.
Przestrzeń bagażowa
Nie mocować ani nie zawieszać
przedmiotów na górnej lub dolnej
podporze po obu stronach
przestrzeni bagażowej.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku, bądź samochodu.

Schowki85

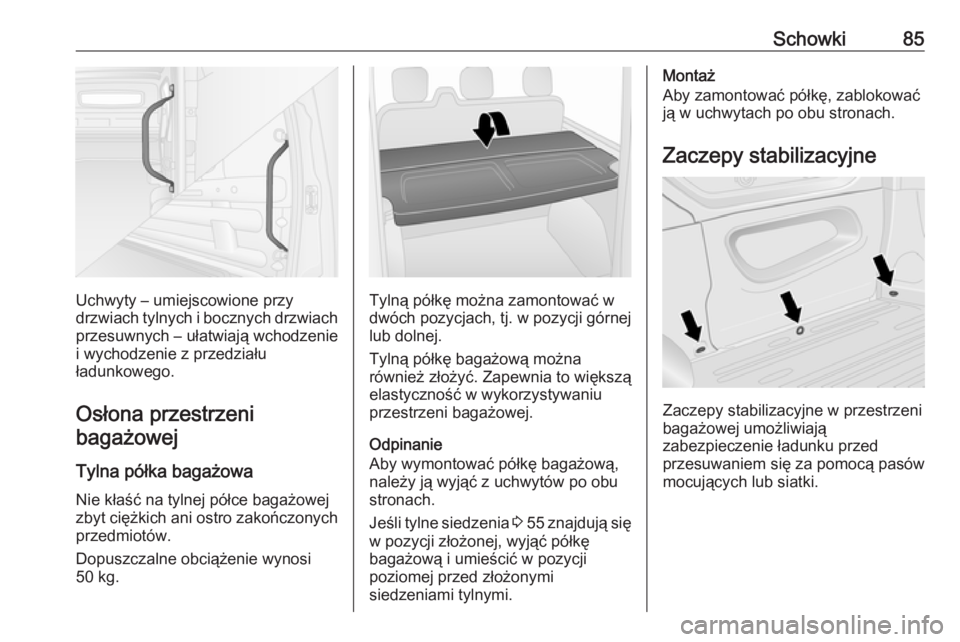

Uchwyty – umiejscowione przy
drzwiach tylnych i bocznych drzwiach
przesuwnych – ułatwiają wchodzenie
i wychodzenie z przedziału
ładunkowego.
Osłona przestrzenibagażowej
Tylna półka bagażowa Nie kłaść na tylnej półce bagażowej
zbyt ciężkich ani ostro zakończonych przedmiotów.
Dopuszczalne obciążenie wynosi
50 kg.Tylną półkę można zamontować w
dwóch pozycjach, tj. w pozycji górnej
lub dolnej.
Tylną półkę bagażową można
również złożyć. Zapewnia to większą
elastyczność w wykorzystywaniu
przestrzeni bagażowej.
Odpinanie
Aby wymontować półkę bagażową,
należy ją wyjąć z uchwytów po obu
stronach.
Jeśli tylne siedzenia 3 55 znajdują się
w pozycji złożonej, wyjąć półkę
bagażową i umieścić w pozycji
poziomej przed złożonymi
siedzeniami tylnymi.
Montaż
Aby zamontować półkę, zablokować
ją w uchwytach po obu stronach.
Zaczepy stabilizacyjne
Zaczepy stabilizacyjne w przestrzeni
bagażowej umożliwiają
zabezpieczenie ładunku przed
przesuwaniem się za pomocą pasów
mocujących lub siatki.

86Schowki

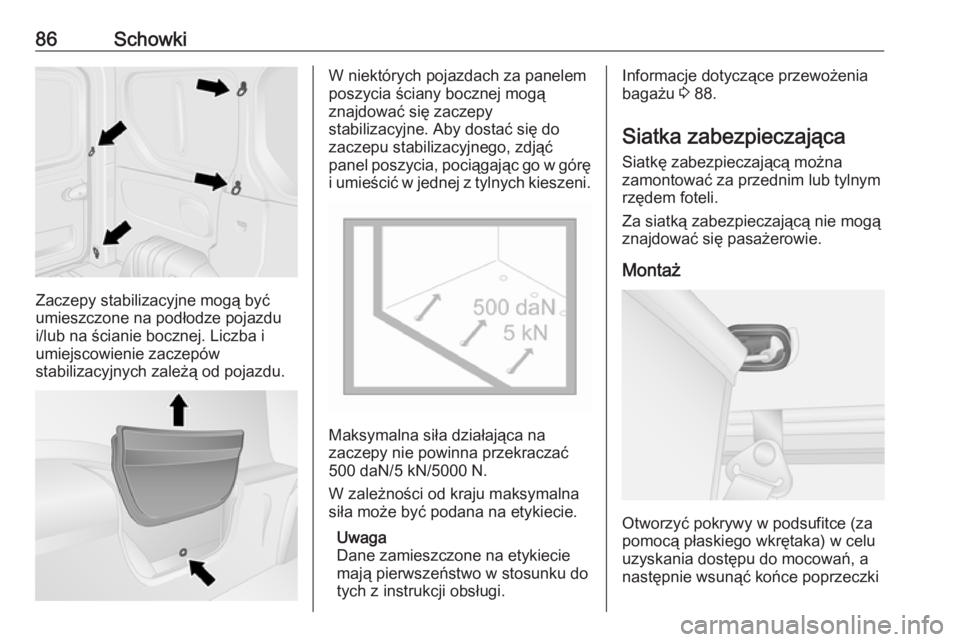

Zaczepy stabilizacyjne mogą być
umieszczone na podłodze pojazdu
i/lub na ścianie bocznej. Liczba i
umiejscowienie zaczepów
stabilizacyjnych zależą od pojazdu.
W niektórych pojazdach za panelem
poszycia ściany bocznej mogą
znajdować się zaczepy
stabilizacyjne. Aby dostać się do
zaczepu stabilizacyjnego, zdjąć
panel poszycia, pociągając go w górę i umieścić w jednej z tylnych kieszeni.
Maksymalna siła działająca na
zaczepy nie powinna przekraczać 500 daN/5 kN/5000 N.
W zależności od kraju maksymalna
siła może być podana na etykiecie.
Uwaga
Dane zamieszczone na etykiecie
mają pierwszeństwo w stosunku do
tych z instrukcji obsługi.
Informacje dotyczące przewożenia
bagażu 3 88.
Siatka zabezpieczająca
Siatkę zabezpieczającą można
zamontować za przednim lub tylnym
rzędem foteli.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.
Montaż
Otworzyć pokrywy w podsufitce (za
pomocą płaskiego wkrętaka) w celu
uzyskania dostępu do mocowań, a
następnie wsunąć końce poprzeczki
