2017.5 OPEL VIVARO B Instrukcja obsługi (in Polish)

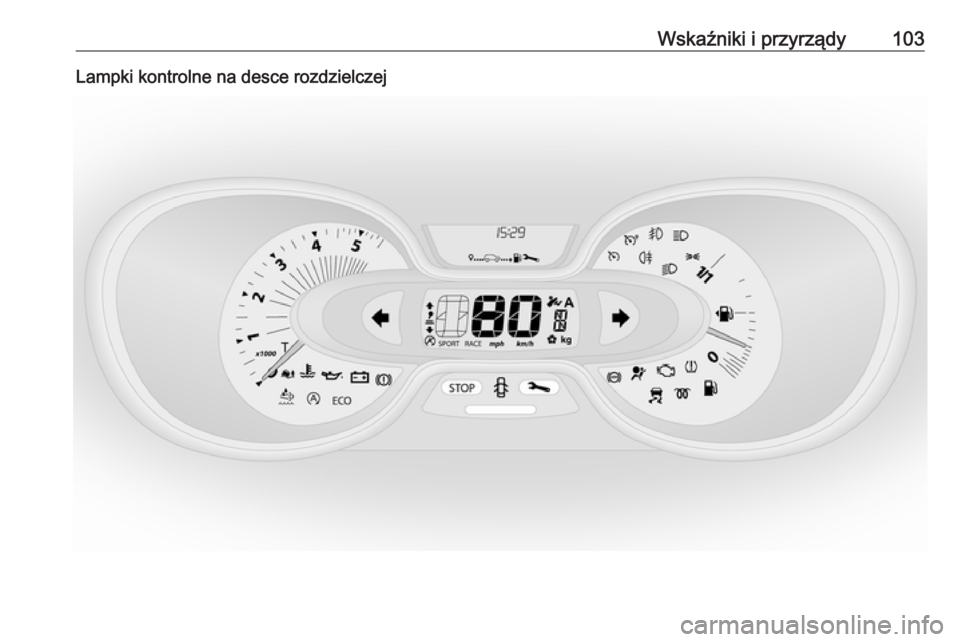

Wskaźniki i przyrządy103Lampki kontrolne na desce rozdzielczej

104Wskaźniki i przyrządyLampki kontrolne na konsoli
sufitowej
Przegląd
OKierunkowskaz 3 104XLampka kontrolna pasa
bezpieczeństwa 3 105vPoduszki powietrzne i napi‐
nacze pasów bezpieczeń‐
stwa 3 105Ó WŁ.Włączanie poduszek
powietrznych 3 105* WYŁ.Wyłączanie poduszek
powietrznych 3 105pUkład ładowania akumula‐
tora 3 106ZLampka kontrolna silnika
3 106FWskaźnik wymaganego
przeglądu 3 107CWyłączenie silnika 3 107RUkład hamulcowy 3 107uUkład ABS 3 107kjZmiana biegu na wyższy,
redukcja 3 108RUkład stabilizacji toru jazdy
3 108ØUkład stabilizacji toru jazdy
wyłączony 3 108WTemperatura płynu chło‐
dzącego 3 108!Podgrzewanie wstępne
silnika 3 109YAdBlue 3 109wUkład monitorowania
ciśnienia w oponach
3 109ICiśnienie oleju silnikowego
3 109ECOTryb oszczędzania paliwa
3 110YNiski poziom paliwa 3 110DFunkcja Autostop (system
stop-start) 3 110\Wstrzymanie funkcji
Autostop (system stop-
start) 3 1109Światła zewnętrzne 3 1108Światła zewnętrzne 3 110CŚwiatła drogowe 3 111>Światła przeciwmgielne
3 111øTylne światła przeciw‐
mgielne 3 111mAutomatyczna kontrola
prędkości 3 111UOgranicznik automatycznej
kontroli prędkości 3 111&Tachograf 3 111ySygnalizator otwartych
drzwi 3 111
Kierunkowskaz
Lampka O miga w kolorze zielonym.

Wskaźniki i przyrządy105Lampka miga, gdy włączone są
kierunkowskazy albo światła
awaryjne.
Szybkie miganie: usterka kierunkowskazu lub związanego z
nim bezpiecznika.
Włączenie kierunkowskazu jest
sygnalizowane dźwiękowym
sygnałem ostrzegawczym.
Wymiana żarówki 3 194.
Bezpieczniki 3 200.
Kierunkowskazy 3 121.
Lampka kontrolna pasa bezpieczeństwa
Lampka X świeci lub miga w kolorze
czerwonym.
Jeśli pas bezpieczeństwa nie jest
zapięty, po przekroczeniu prędkości
około 16 km/h lampka X zaczyna
migać. Dodatkowo przez maks.
dwie minuty słychać ostrzeżenie
akustyczne.
Po zapięciu pasa kontrolka zgaśnie.Uwaga
Umieszczenie ciężkich przedmiotów na przednich fotelach może
spowodować zapalenie się lampki
kontrolnej X. Usunąć przedmiot z
fotela lub zapiąć pas
bezpieczeństwa.9 Ostrzeżenie
Pasy bezpieczeństwa należy
zapinać przed każdą jazdą.
Osoby bez zapiętych pasów
bezpieczeństwa w razie wypadku
narażają na ciężkie obrażenia nie
tylko siebie, lecz również innych
pasażerów oraz kierowcę.
Trzypunktowe pasy bezpieczeństwa
3 61.
Poduszki powietrzne i napinacze pasów
bezpieczeństwa
Lampka v świeci w kolorze żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Jeśli lampka w ogóle się nie zaświeci bądź nagle zaświeci się podczas
jazdy, doszło do usterki w układzie
napinaczy pasów bezpieczeństwa
lub poduszek powietrznych. W razie
wypadku układy te mogą nie
zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 60, 3 65.
Wyłączanie poduszek powietrznych
Lampka ÓON świeci w kolorze
żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.

106Wskaźniki i przyrządyLampka *OFF świeci w kolorze
żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona 3 70.
Jeśli obie lampki kontrolne ÓON i
* OFF świecą jednocześnie,
oznacza to awarię systemu. Stan systemu nie jest możliwy do
określenia, w związku z czym nie
wolno zajmować miejsca pasażera z
przodu. W celu usunięcia usterki
zwrócić się do warsztatu.
Jeśli lampka świeci się wraz z lampką
v lub F, należy skorzystać z pomocy
warsztatu.9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Poduszki powietrzne 3 65 , napinacze
pasów bezpieczeństwa 3 60,
wyłączanie poduszki powietrznej
3 70.
Układ ładowania akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka świeci przy włączonym
silniku
Jeśli przy włączonym silniku świeci
lampka kontrolna p (razem z lampką
kontrolną C i włączonym
ostrzeżeniem akustycznym):
Zatrzymać pojazd i wyłączyć silnik.
Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Mogło
zostać odłączone zasilanie
wspomagania układu hamulcowego.
Należy skorzystać z pomocy
warsztatu.
Lampka kontrolna silnika
Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroliemisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.

Wskaźniki i przyrządy107Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Wskaźnik wymaganego przeglądu
Lampka F świeci w kolorze żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Może zaświecić się wraz z innymi
lampkami kontrolnymi i odpowiednim
komunikatem na wyświetlaczu
informacyjnym kierowcy 3 112.
Należy niezwłocznie skorzystać z pomocy warsztatu.
Wyłączenie silnika
Lampka C świeci w kolorze
czerwonym.
Lampka zapala się na krótko po
włączeniu zapłonu.Świeci się wraz z innymi lampkami
kontrolnymi (np. p, I i R ), słychać
ostrzeżenie akustyczne, a na
wyświetlaczu informacyjnym
kierowcy 3 112 widoczny jest
odpowiedni komunikat: natychmiast
wyłączyć silnik i skorzystać z pomocy
warsztatu.
Układ hamulcowy
Lampka R świeci w kolorze
czerwonym.
Świeci się po włączeniu zapłonu przy zaciągniętym hamulcu postojowym
3 164 i gaśnie po jego zwolnieniu.
Lampka świeci, gdy zwolniony jest
hamulec postojowy, w razie zbyt
niskiego poziomu płynu
hamulcowego 3 189.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Jeśli świeci R i lampka kontrolna C
oraz jest włączone ostrzeżenie
akustyczne, występuje usterka w
układzie hamulcowym. Na
wyświetlaczu informacyjnym
kierowcy pojawia się również
odpowiedni komunikat 3 112. Należy
niezwłocznie skorzystać z pomocy warsztatu.
Układ hamulcowy 3 163.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka zapala się na chwilę po
włączeniu zapłonu. Gdy lampka u
zgaśnie, układ jest gotowy do pracy.
Jeśli lampka u po kilku sekundach
nie zgaśnie lub zaświeci się podczas
jazdy, w układzie ABS wystąpiła
usterka. Lampka kontrolna F może
również świecić się na tablicy
wskaźników wraz z odpowiednim
komunikatem widocznym na
wyświetlaczu informacyjnym
kierowcy 3 112. Układ hamulcowy
działa nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.

108Wskaźniki i przyrządyJeśli świecą lampki kontrolne u, F ,
R i C , występuje usterka w układzie
hamulcowym. Na wyświetlaczu
informacyjnym kierowcy pojawia się
odpowiedni komunikat. Należy
niezwłocznie skorzystać z pomocy
warsztatu.
Układ ABS 3 163.
Zmiana biegu na wyższy Świeci się lampka k lub j.
Gdy lampka jest zapalona, zalecana
jest zmiana biegu w celu obniżenia
zużycia paliwa.
Układ stabilizacji toru jazdy
Lampka R świeci lub miga w kolorze
żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka miga podczas jazdy Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.Lampka świeci podczas jazdy
Układ jest niedostępny. Na
wyświetlaczu informacyjnym
kierowcy pojawia się również
odpowiedni komunikat 3 112.
ESP® Plus
3 166, układ kontroli trakcji
3 165.
Elektroniczny układ
stabilizacji toru jazdy wyłączony
Lampka Ø świeci w kolorze
zielonym.
Jeśli system ESP® Plus
został
wyłączony za pomocą przycisku Ø
na desce rozdzielczej, zapala się
lampka kontrolna Ø i na
wyświetlaczu informacyjnym
kierowcy pojawia się odpowiedni
komunikat 3 112.
ESP® Plus
3 166, układ kontroli trakcji
3 165.Temperatura płynu
chłodzącego
Lampka W świeci w kolorze
niebieskim lub czerwonym.
Lampka zapala się na krótko na
czerwono po włączeniu zapłonu, a
następnie zmienia kolor na niebieski.
Lampka świeci w kolorze
czerwonym przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik.Przestroga
Temperatura płynu chłodzącego
jest zbyt wysoka.
Sprawdzić poziom płynu
chłodzącego 3 187.
Jeśli w zbiorniku znajduje się
wystarczająca ilość płynu, skorzystać
z pomocy warsztatu.
Lampka musi zmienić kolor na
niebieski, aby można było
kontynuować jazdę.

Wskaźniki i przyrządy109Podgrzewanie wstępne
silnika
Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne. Układ ten włącza się, tylko
gdy temperatura powietrza na
zewnątrz jest niska.
AdBlue Lampka Y świeci w kolorze żółtym.
Niski poziom AdBlue. Należy jak najszybciej uzupełnić poziom
AdBlue, aby zapobiec aktywowaniu
blokady rozruchu silnika.
Lampka ta zapala się razem z lampką
kontrolną F w celu zasygnalizowania
usterki systemowej lub ostrzeżenia,
że po przejechaniu określonej
odległości nie będzie możliwe
ponowne uruchomienie silnika.
Należy niezwłocznie skorzystać z pomocy warsztatu.
Na wyświetlaczu informacyjnym
kierowcy pojawi się odpowiedni
komunikat 3 112.Procentowy poziom AdBlue można
też sprawdzić przez kilkakrotne
naciśnięcie przycisku na końcu
dźwigni wycieraczek. Komputer
pokładowy 3 115.
AdBlue 3 155.
Układ monitorowania ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka świeci
Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Gdy zostanie wykryte przebicie lub bardzo niskie ciśnienie powietrza woponie, zapali się lampka kontrolna
w razem z lampką C 3 107, a na
wyświetlaczu informacyjnym
kierowcy pojawi się odpowiedni
komunikat.Lampka miga
Wystąpiła usterka w układzie. Po krótkim czasie lampka kontrolna
zacznie świecić światłem ciągłym.
Należy zwrócić się do warsztatu.
Gdy zostanie zamontowane koło bez
czujnika ciśnienia (np. koło
zapasowe), zapali się lampka
kontrolna w razem z lampką A
3 107, a na wyświetlaczu
informacyjnym kierowcy pojawi się odpowiedni komunikat.
Układ monitorowania ciśnienia w
oponach 3 208.
Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się na krótko po
włączeniu zapłonu.

110Wskaźniki i przyrządyLampka świeci przy włączonym
silniku
Jeśli przy włączonym silniku świeci lampka kontrolna I (razem z lampką
kontrolną C i włączonym
ostrzeżeniem akustycznym):
Zatrzymać pojazd i wyłączyć silnik.Przestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Włączyć bieg jałowy (lub ustawić dźwignię zmiany biegów w
położeniu neutralnym N).
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.
9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły.
Nie wyjmować kluczyka z
wyłącznika zapłonu aż do
całkowitego zatrzymania
samochodu. W przeciwnym razie
może zadziałać blokada
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 186.
Tryb oszczędzania paliwa Lampka ECO świeci w kolorze
zielonym, gdy włączony jest tryb ECO
zmniejszający zużycie paliwa.
Tryb ECO, jazda ekonomiczna
3 142.
Niski poziom paliwa
Lampka Y świeci w kolorze żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Zapala się, gdy poziom paliwa w
zbiorniku jest niski (zasięg około
50 km); należy niezwłocznie
zatankować 3 178.
Katalizator 3 155.
Odpowietrzanie układu paliwowego silnika wysokoprężnego 3 192.
System stop-start
D świeci, gdy silnik ma włączoną
funkcję Autostop.
\ zapala się, gdy funkcja Autostop
jest wstrzymana z powodu
niespełnienia określonych warunków.
System stop-start 3 149.
Światła zewnętrzne Lampka 9 świeci w kolorze
zielonym.
Lampka jest zapalona, gdy są
włączone reflektory.
Lampka 8 świeci w kolorze
zielonym.
