2016 TOYOTA VERSO Notices Demploi (in French)

5
585
5-1. Informations à connaître
En cas de problème
VERSO_EK_OM64591K

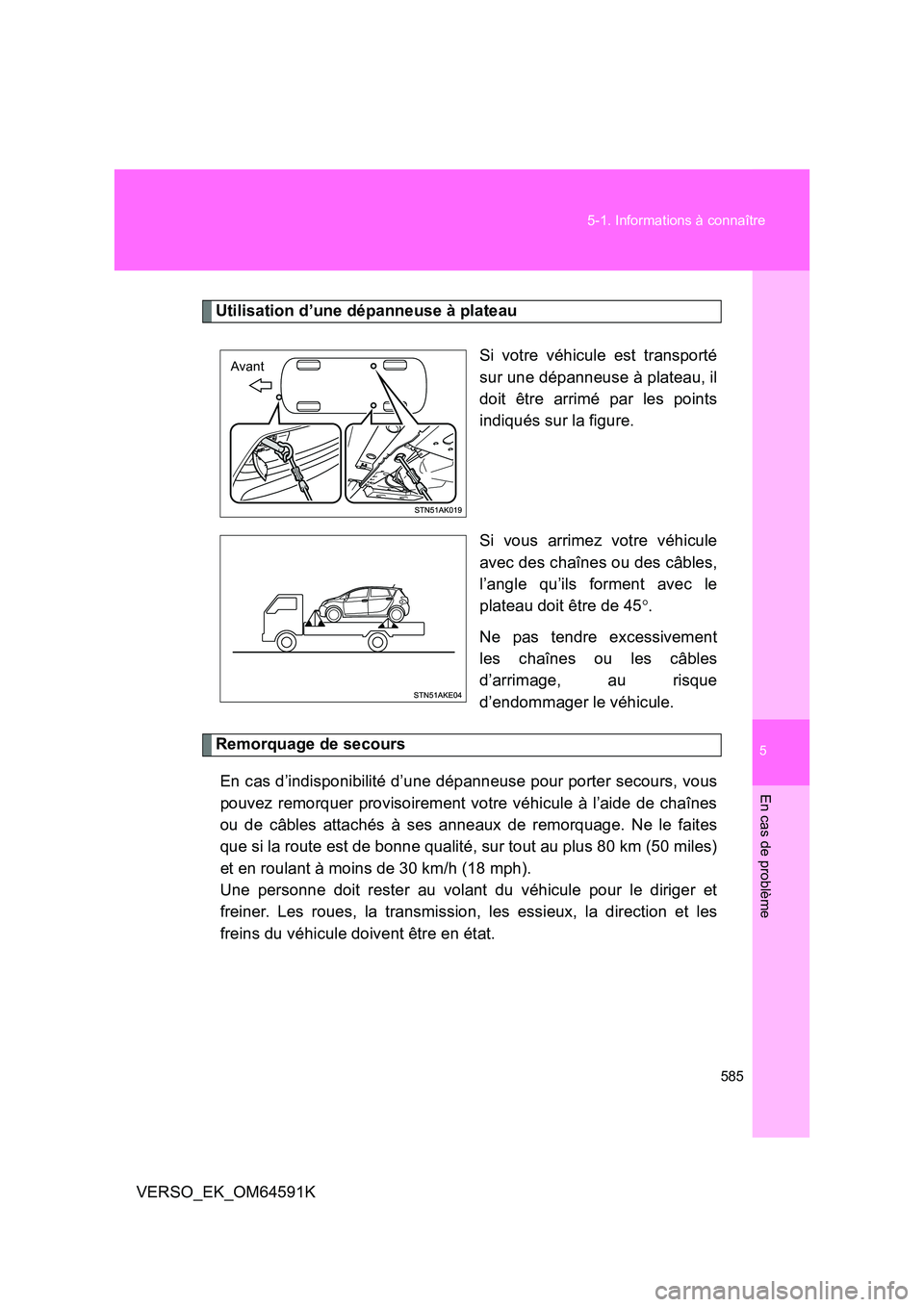

Utilisation d’une dépanneuse à plateau
Si votre véhicule est transporté
sur une dépanneuse à plateau, il
doit être arrimé par les points
indiqués sur la figure.
Si vous arrimez votre véhicule
avec des chaînes ou des câbles,
l’angle qu’ils forment avec le
plateau doit être de 45 
Ne pas tendre excessivement
les chaînes ou les câbles
d’arrimage, au risque
d’endommager le véhicule.
Remorquage de secours
En cas d’indisponibilité d’une dépanneuse pour porter secours, vous
pouvez remorquer provisoirement votre véhicule à l’aide de chaînes
ou de câbles attachés à ses anneaux de remorquage. Ne le faites
que si la route est de bonne qualité, sur tout au plus 80 km (50 miles)
et en roulant à moins de 30 km/h (18 mph).
Une personne doit rester au volant du véhicule pour le diriger et
freiner. Les roues, la transmission, les essieux, la direction et les
freins du véhicule doivent être en état.
Avant

586
5-1. Informations à connaître
VERSO_EK_OM64591K

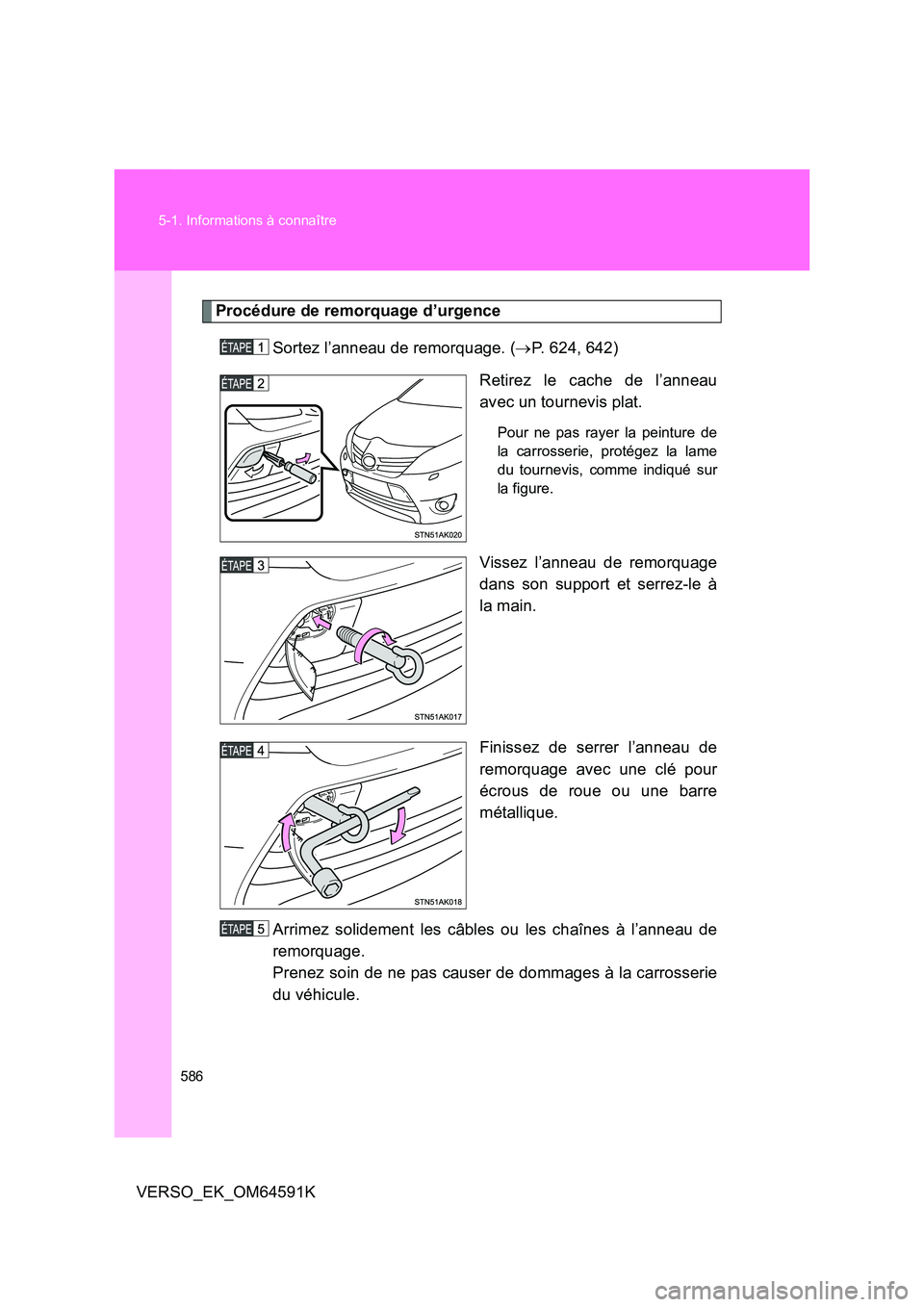

Procédure de remorquage d’urgence
Sortez l’anneau de remorquage. ( P. 624, 642)
Retirez le cache de l’anneau
avec un tournevis plat.
Pour ne pas rayer la peinture de
la carrosserie, protégez la lame
du tournevis, comme indiqué sur
la figure.
Vissez l’anneau de remorquage
dans son support et serrez-le à
la main.
Finissez de serrer l’anneau de
remorquage avec une clé pour
écrous de roue ou une barre
métallique.
Arrimez solidement les câbles ou les chaînes à l’anneau de
remorquage.
Prenez soin de ne pas causer de dommages à la carrosserie
du véhicule.

5
587
5-1. Informations à connaître
En cas de problème
VERSO_EK_OM64591K

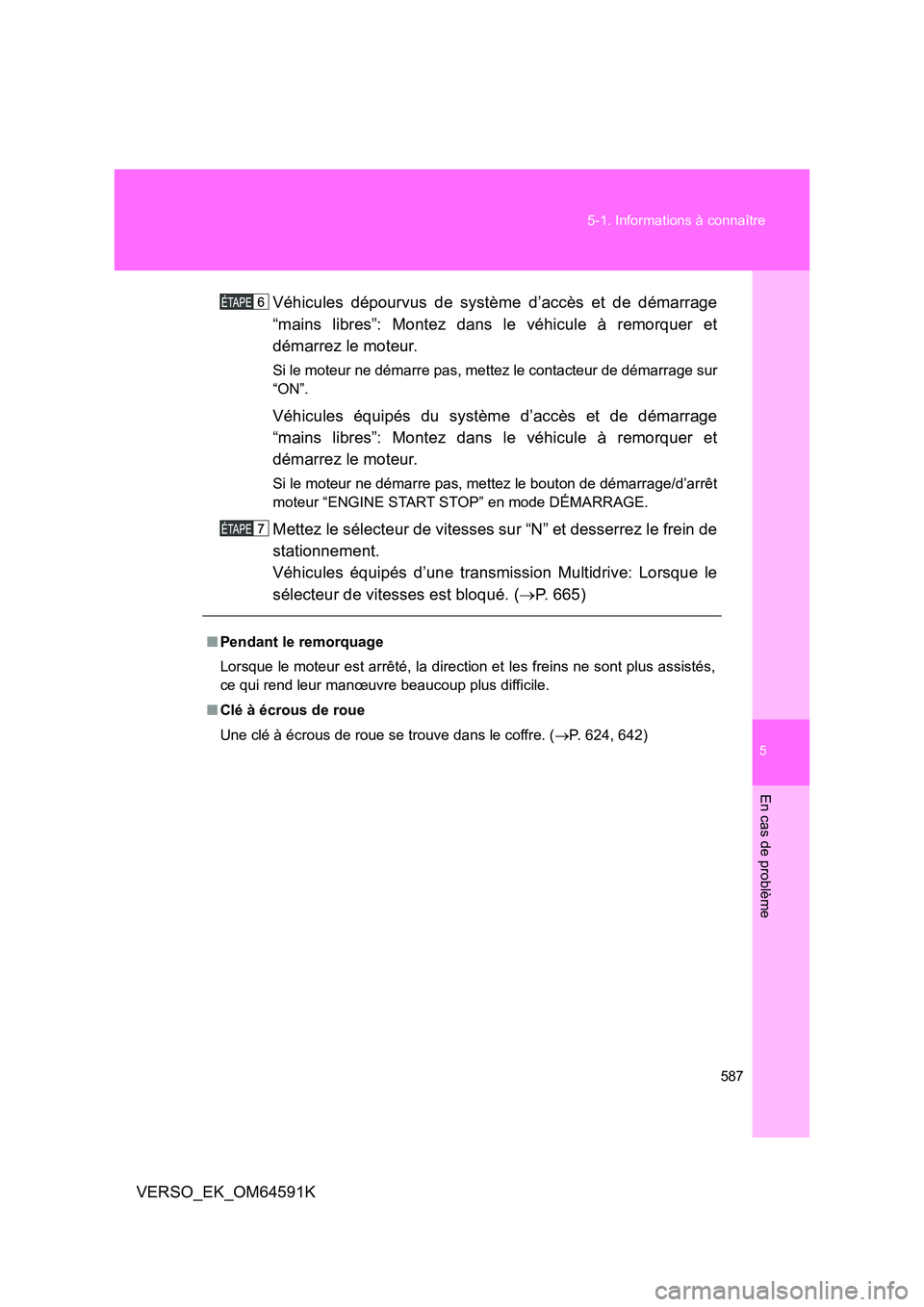

Véhicules dépourvus de système d’accès et de démarrage
“mains libres”: Montez dans le véhicule à remorquer et
démarrez le moteur.
Si le moteur ne démarre pas, mettez le contacteur de démarrage sur
“ON”.
Véhicules équipés du système d’accès et de démarrage
“mains libres”: Montez dans le véhicule à remorquer et
démarrez le moteur.
Si le moteur ne démarre pas, mettez le bouton de démarrage/d’arrêt
moteur “ENGINE START STOP” en mode DÉMARRAGE.
Mettez le sélecteur de vitesses sur “N” et desserrez le frein de
stationnement.
Véhicules équipés d’une transmission Multidrive: Lorsque le
sélecteur de vitesses est bloqué. ( P. 665)
■Pendant le remorquage
Lorsque le moteur est arrêté, la direction et les freins ne sont plus assistés,
ce qui rend leur manœuvre beaucoup plus difficile.
■ Clé à écrous de roue
Une clé à écrous de roue se trouve dans le coffre. ( P. 624, 642)

588
5-1. Informations à connaître
VERSO_EK_OM64591K

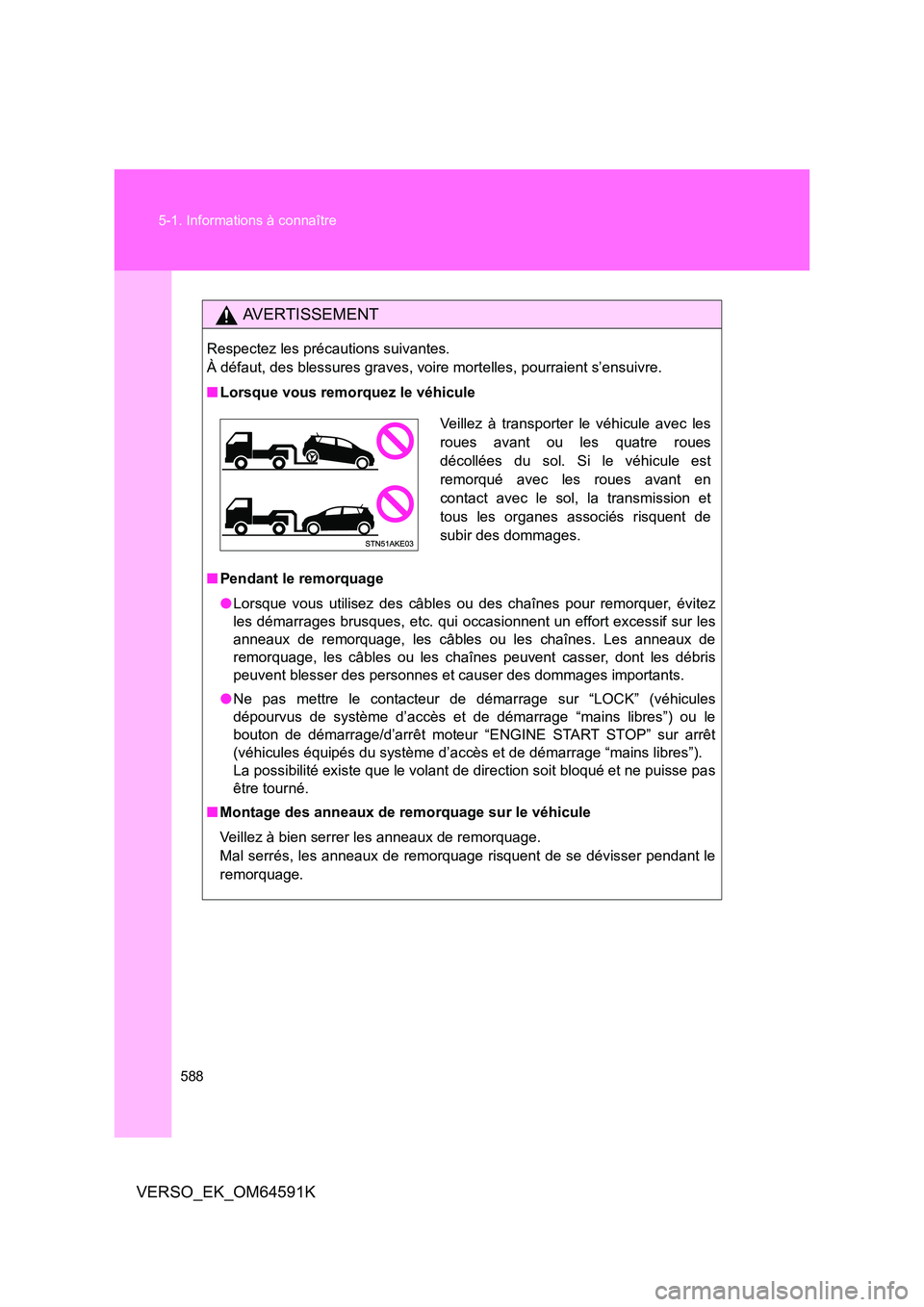

AVERTISSEMENT
Respectez les précautions suivantes.
À défaut, des blessures graves, voire mortelles, pourraient s’ensuivre.
■ Lorsque vous remorquez le véhicule
■ Pendant le remorquage
● Lorsque vous utilisez des câbles ou des chaînes pour remorquer, évitez
les démarrages brusques, etc. qui occasionnent un effort excessif sur les
anneaux de remorquage, les câbles ou les chaînes. Les anneaux de
remorquage, les câbles ou les chaînes peuvent casser, dont les débris
peuvent blesser des personnes et causer des dommages importants.
● Ne pas mettre le contacteur de démarrage sur “LOCK” (véhicules
dépourvus de système d’accès et de démarrage “mains libres”) ou le
bouton de démarrage/d’arrêt moteur “ENGINE START STOP” sur arrêt
(véhicules équipés du système d’accès et de démarrage “mains libres”).
La possibilité existe que le volant de direction soit bloqué et ne puisse pas
être tourné.
■ Montage des anneaux de remorquage sur le véhicule
Veillez à bien serrer les anneaux de remorquage.
Mal serrés, les anneaux de remorquage risquent de se dévisser pendant le
remorquage.
Veillez à transporter le véhicule avec les
roues avant ou les quatre roues
décollées du sol. Si le véhicule est
remorqué avec les roues avant en
contact avec le sol, la transmission et
tous les organes associés risquent de
subir des dommages.

5
589
5-1. Informations à connaître
En cas de problème
VERSO_EK_OM64591K

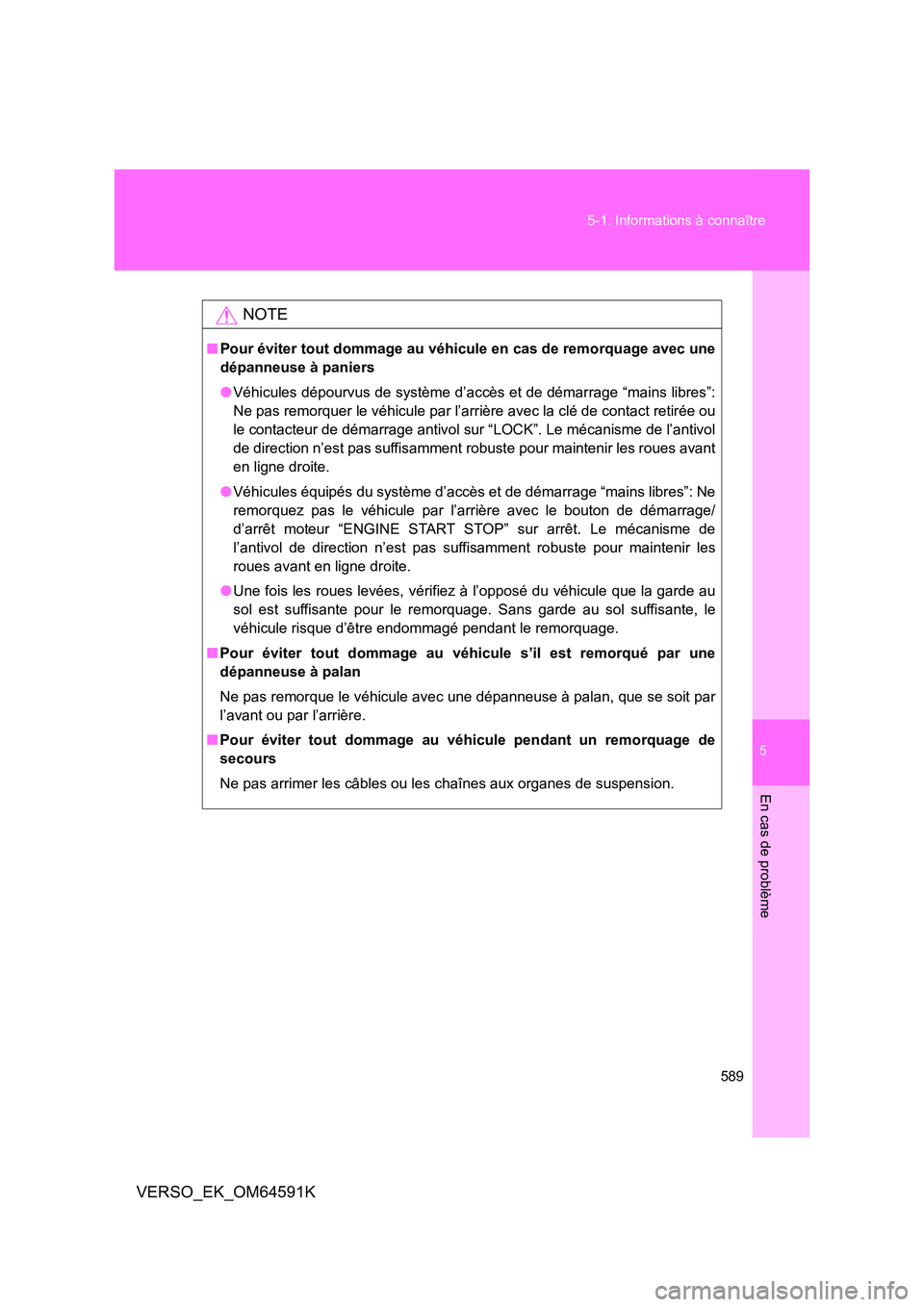

NOTE
■ Pour éviter tout dommage au véhicule en cas de remorquage avec une
dépanneuse à paniers
● Véhicules dépourvus de système d’accès et de démarrage “mains libres”:
Ne pas remorquer le véhicule par l’arrière avec la clé de contact retirée ou
le contacteur de démarrage antivol sur “LOCK”. Le mécanisme de l’antivol
de direction n’est pas suffisamment robuste pour maintenir les roues avant
en ligne droite.
● Véhicules équipés du système d’accès et de démarrage “mains libres”: Ne
remorquez pas le véhicule par l’ arrière avec le bouton de démarrage/
d’arrêt moteur “ENGINE START STOP” sur arrêt. Le mécanisme de
l’antivol de direction n’est pas suffisamment robuste pour maintenir les
roues avant en ligne droite.
● Une fois les roues levées, vérifiez à l’opposé du véhicule que la garde au
sol est suffisante pour le remorquage. Sans garde au sol suffisante, le
véhicule risque d’être endommagé pendant le remorquage.
■ Pour éviter tout dommage au véhicule s’il est remorqué par une
dépanneuse à palan
Ne pas remorque le véhicule avec une dépanneuse à palan, que se soit par
l’avant ou par l’arrière.
■ Pour éviter tout dommage au véhicule pendant un remorquage de
secours
Ne pas arrimer les câbles ou les chaînes aux organes de suspension.

590
5-1. Informations à connaître
VERSO_EK_OM64591K

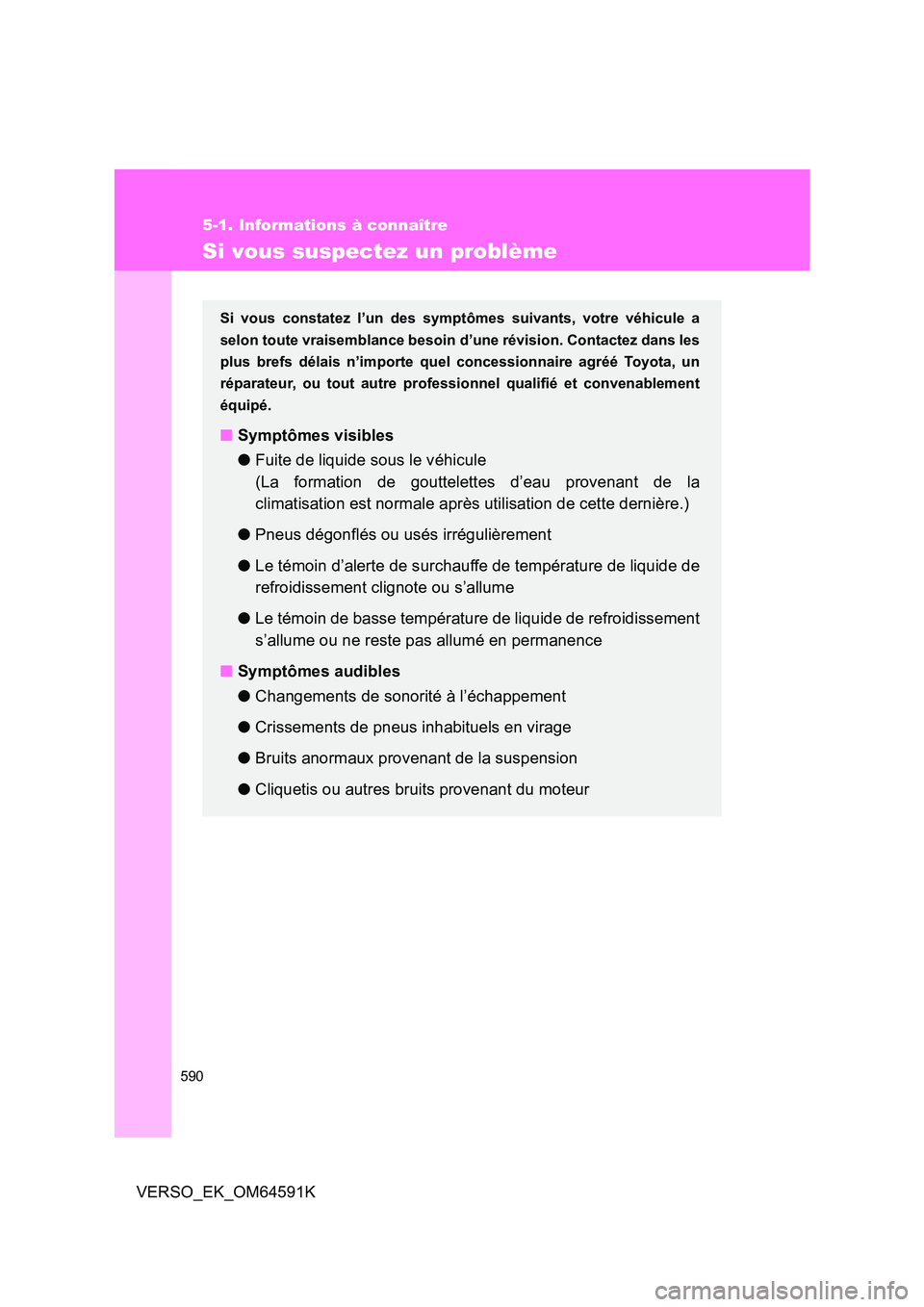

Si vous suspectez un problème
Si vous constatez l’un des symptômes suivants, votre véhicule a
selon toute vraisemblance besoin d’une révision. Contactez dans les
plus brefs délais n’importe quel concessionnaire agréé Toyota, un
réparateur, ou tout autre professi onnel qualifié et convenablement
équipé.
■ Symptômes visibles
● Fuite de liquide sous le véhicule
(La formation de gouttelettes d’eau provenant de la
climatisation est normale après utilisation de cette dernière.)
● Pneus dégonflés ou usés irrégulièrement
● Le témoin d’alerte de surchauffe de température de liquide de
refroidissement clignote ou s’allume
● Le témoin de basse température de liquide de refroidissement
s’allume ou ne reste pas allumé en permanence
■ Symptômes audibles
● Changements de sonorité à l’échappement
● Crissements de pneus inhabituels en virage
● Bruits anormaux provenant de la suspension
● Cliquetis ou autres bruits provenant du moteur

5
591
5-1. Informations à connaître
En cas de problème
VERSO_EK_OM64591K

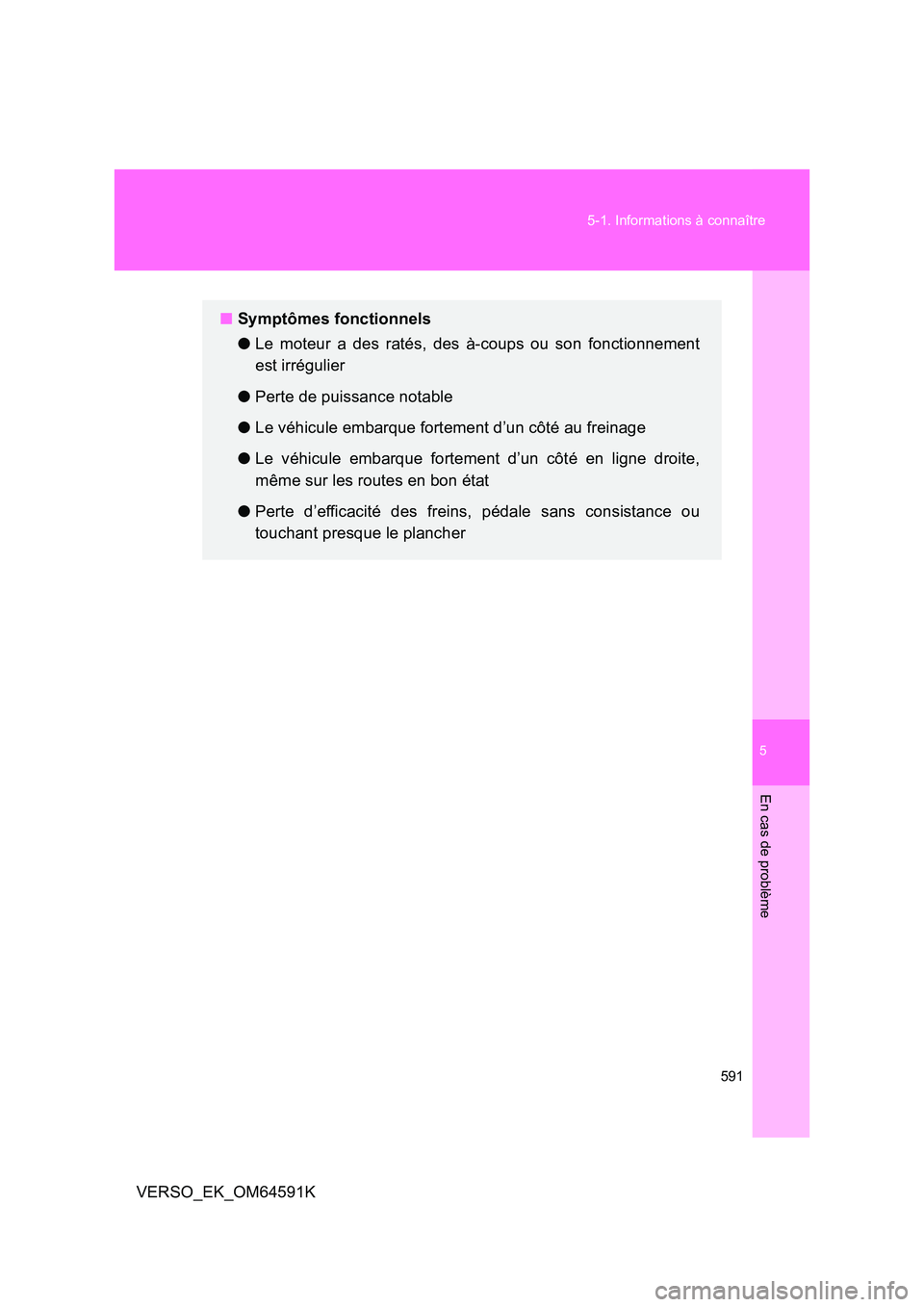

■ Symptômes fonctionnels
● Le moteur a des ratés, des à-coups ou son fonctionnement
est irrégulier
● Perte de puissance notable
● Le véhicule embarque fortement d’un côté au freinage
● Le véhicule embarque fortement d’un côté en ligne droite,
même sur les routes en bon état
● Perte d’efficacité des freins, pédale sans consistance ou
touchant presque le plancher

592
5-1. Informations à connaître
VERSO_EK_OM64591K

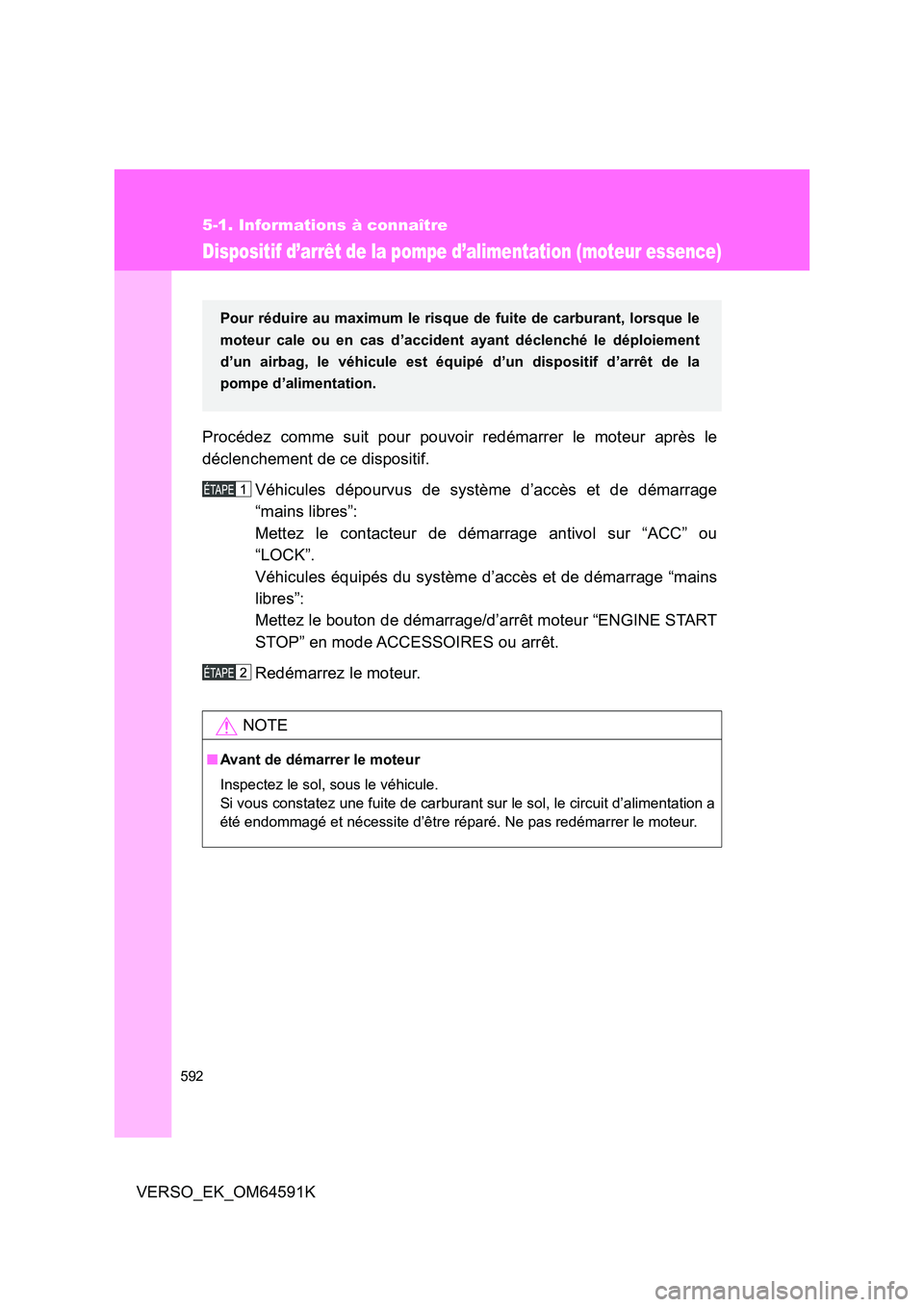

Dispositif d’arrêt de la pompe d’alimentation (moteur essence)
Procédez comme suit pour pouvoir redémarrer le moteur après le
déclenchement de ce dispositif.
Véhicules dépourvus de système d’accès et de démarrage
“mains libres”:
Mettez le contacteur de démarrage antivol sur “ACC” ou
“LOCK”.
Véhicules équipés du système d’accès et de démarrage “mains
libres”:
Mettez le bouton de démarrage/d’arrêt moteur “ENGINE START
STOP” en mode ACCESSOIRES ou arrêt.
Redémarrez le moteur.
NOTE
■ Avant de démarrer le moteur
Inspectez le sol, sous le véhicule.
Si vous constatez une fuite de carburant sur le sol, le circuit d’alimentation a
été endommagé et nécessite d’être réparé. Ne pas redémarrer le moteur.
Pour réduire au maximum le risque de fuite de carburant, lorsque le
moteur cale ou en cas d’accident ayant déclenché le déploiement
d’un airbag, le véhicule est équipé d’un dispositif d’arrêt de la
pompe d’alimentation.
