4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64591K

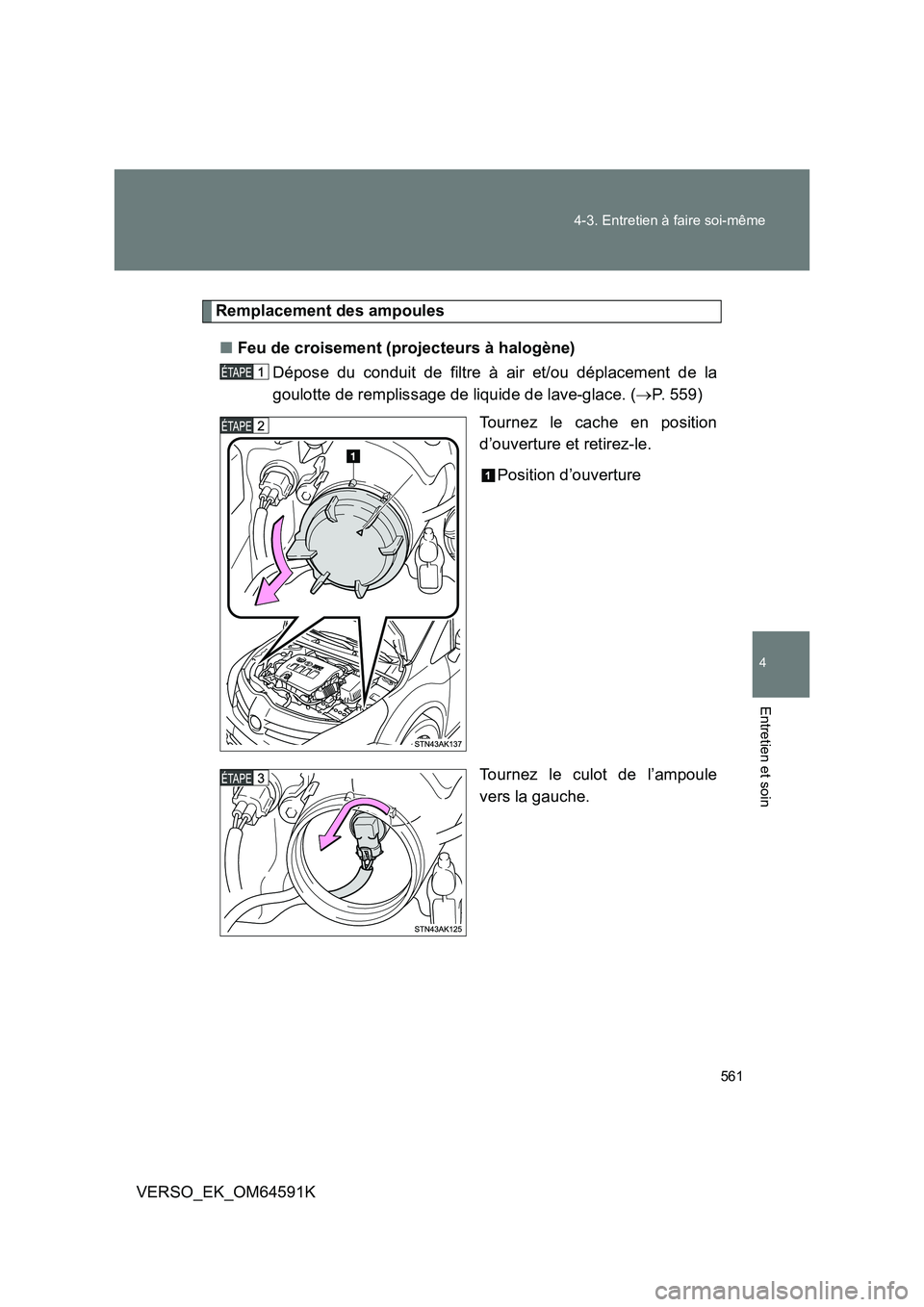

Remplacement des ampoules
■ Feu de croisement (projecteurs à halogène)
Dépose du conduit de filtre à air et/ou déplacement de la
goulotte de remplissage de liquide de lave-glace. ( P. 559)
Tournez le cache en position
d’ouverture et retirez-le.
Position d’ouverture
Tournez le culot de l’ampoule
vers la gauche.

562
4-3. Entretien à faire soi-même
VERSO_EK_OM64591K

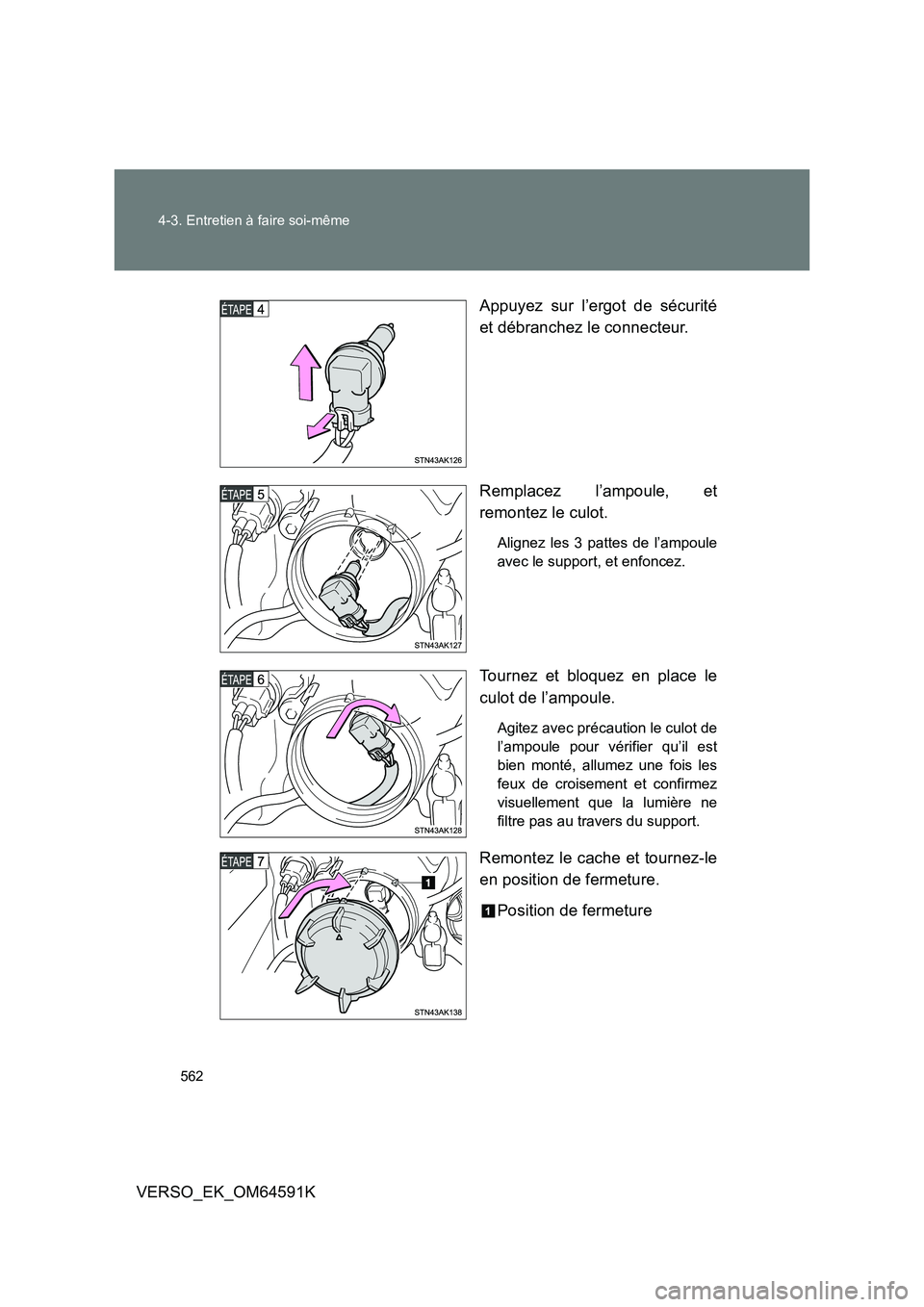

Appuyez sur l’ergot de sécurité
et débranchez le connecteur.
Remplacez l’ampoule, et
remontez le culot.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez et bloquez en place le
culot de l’ampoule.
Agitez avec précaution le culot de
l’ampoule pour vérifier qu’il est
bien monté, allumez une fois les
feux de croisement et confirmez
visuellement que la lumière ne
filtre pas au travers du support.
Remontez le cache et tournez-le
en position de fermeture.
Position de fermeture

563
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64591K

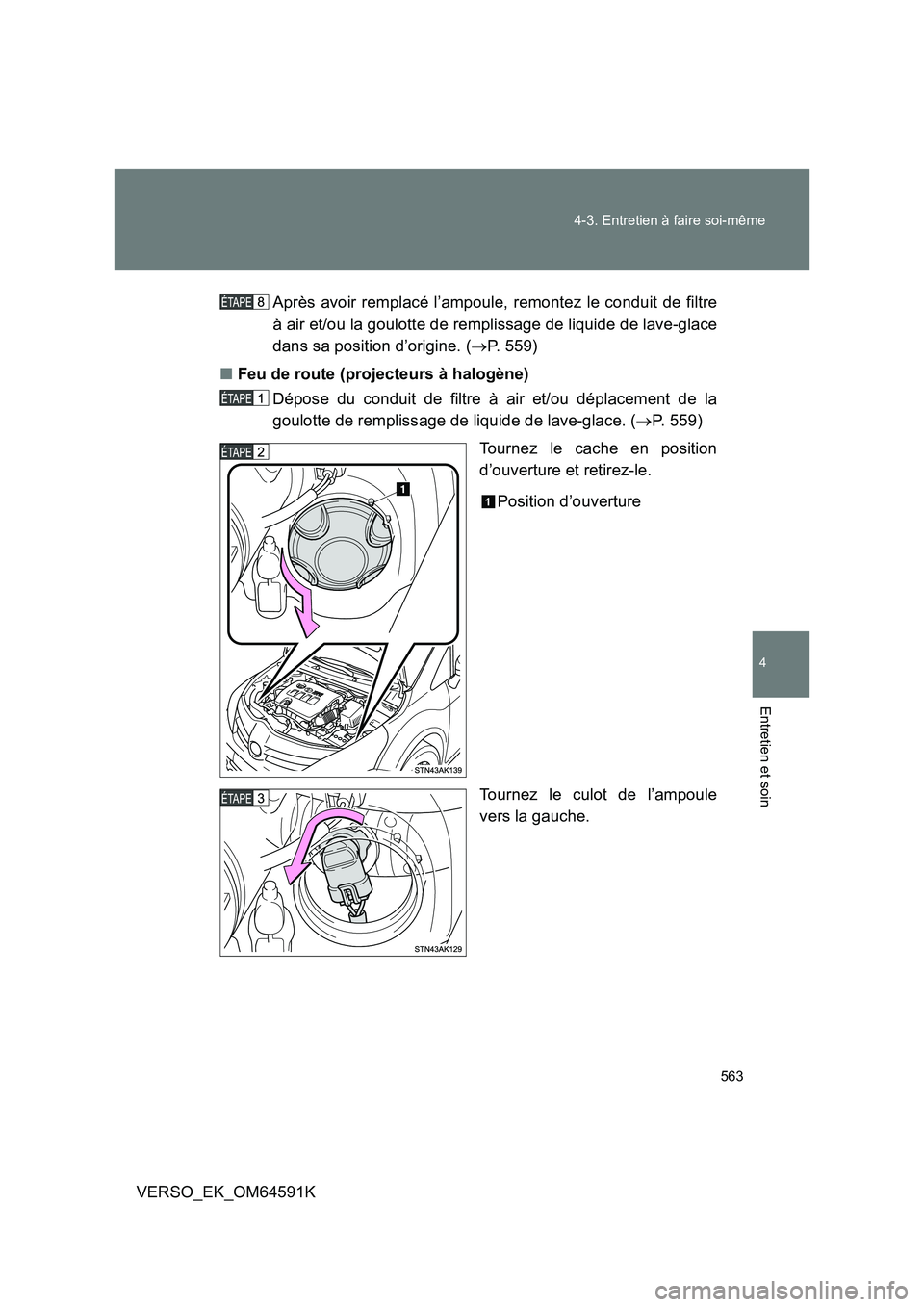

Après avoir remplacé l’ampoule, remontez le conduit de filtre
à air et/ou la goulotte de remplissage de liquide de lave-glace
dans sa position d’origine. ( P. 559)
■ Feu de route (projecteurs à halogène)
Dépose du conduit de filtre à air et/ou déplacement de la
goulotte de remplissage de liquide de lave-glace. ( P. 559)
Tournez le cache en position
d’ouverture et retirez-le.
Position d’ouverture
Tournez le culot de l’ampoule
vers la gauche.

564
4-3. Entretien à faire soi-même
VERSO_EK_OM64591K

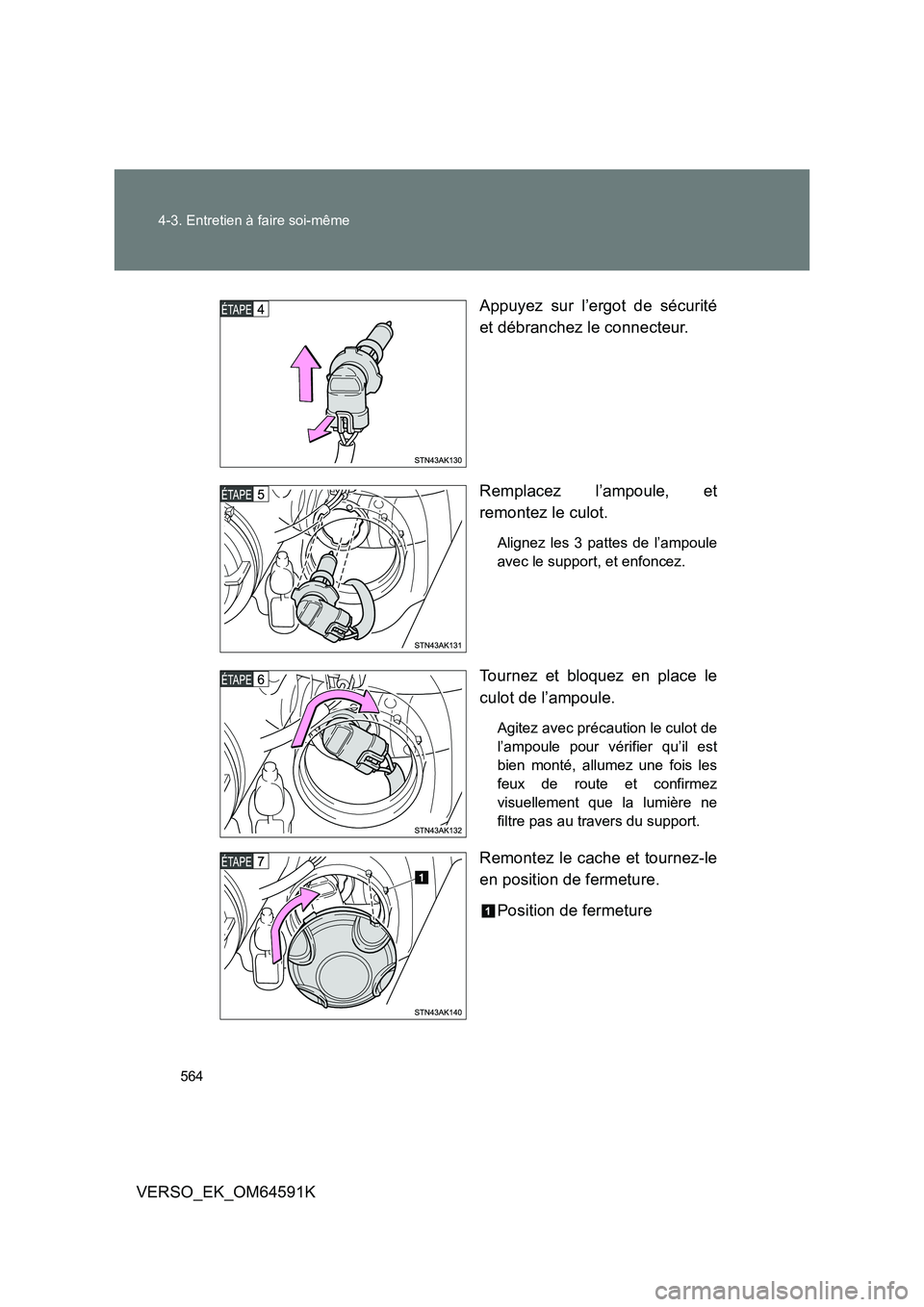

Appuyez sur l’ergot de sécurité
et débranchez le connecteur.
Remplacez l’ampoule, et
remontez le culot.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez et bloquez en place le
culot de l’ampoule.
Agitez avec précaution le culot de
l’ampoule pour vérifier qu’il est
bien monté, allumez une fois les
feux de route et confirmez
visuellement que la lumière ne
filtre pas au travers du support.
Remontez le cache et tournez-le
en position de fermeture.
Position de fermeture

565
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64591K

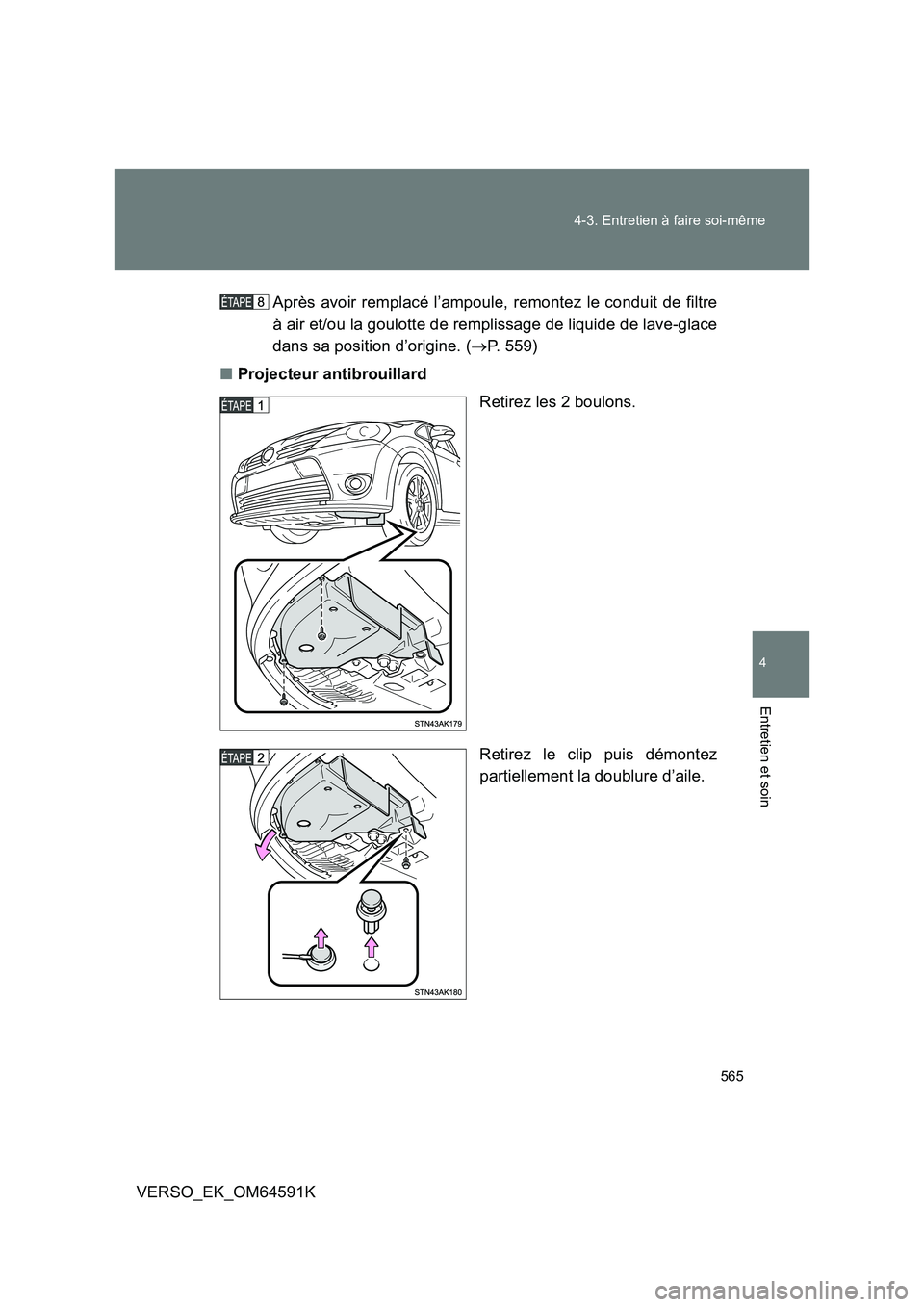

Après avoir remplacé l’ampoule, remontez le conduit de filtre
à air et/ou la goulotte de remplissage de liquide de lave-glace
dans sa position d’origine. ( P. 559)
■ Projecteur antibrouillard
Retirez les 2 boulons.
Retirez le clip puis démontez
partiellement la doublure d’aile.

566
4-3. Entretien à faire soi-même
VERSO_EK_OM64591K

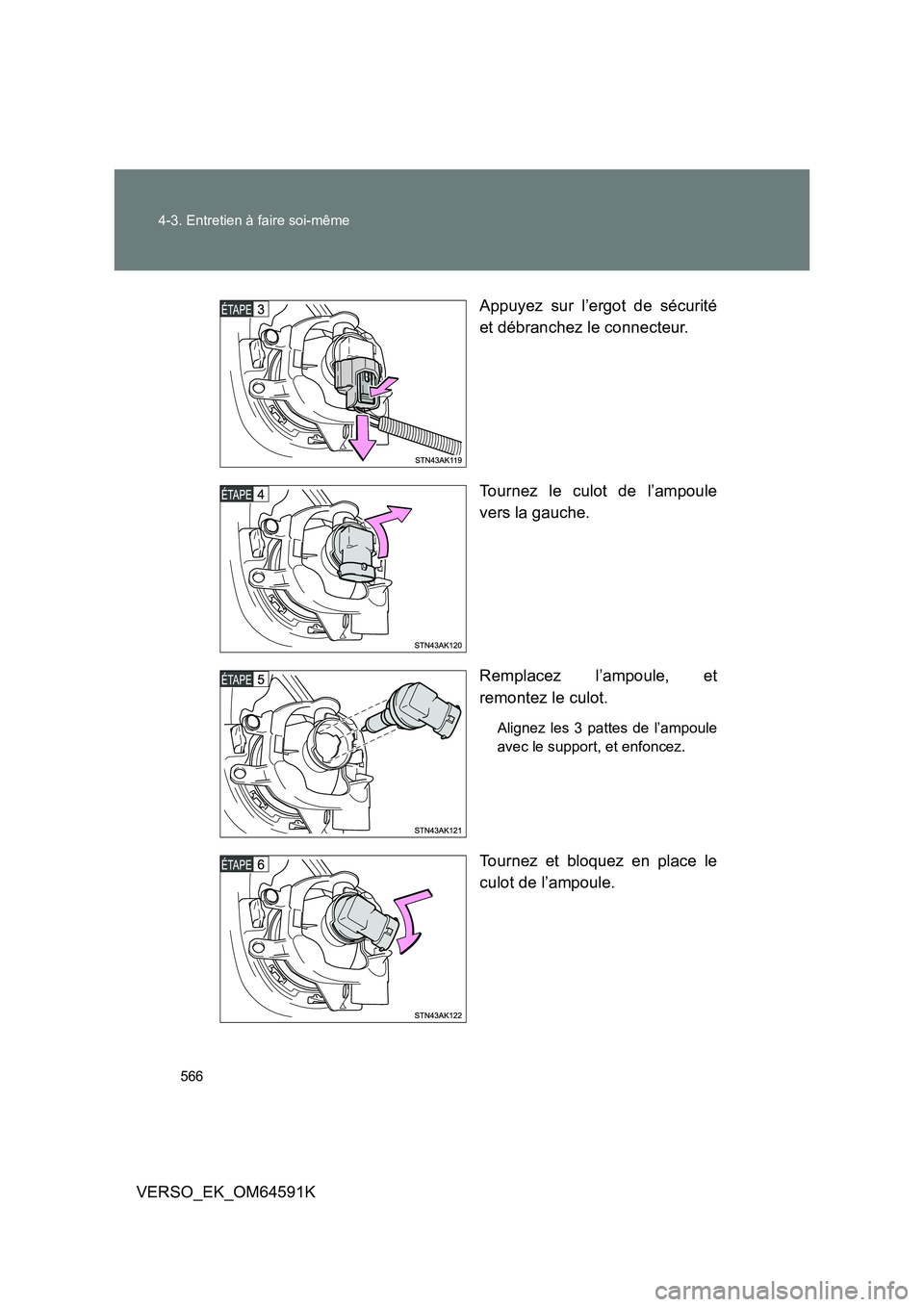

Appuyez sur l’ergot de sécurité
et débranchez le connecteur.
Tournez le culot de l’ampoule
vers la gauche.
Remplacez l’ampoule, et
remontez le culot.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez et bloquez en place le
culot de l’ampoule.

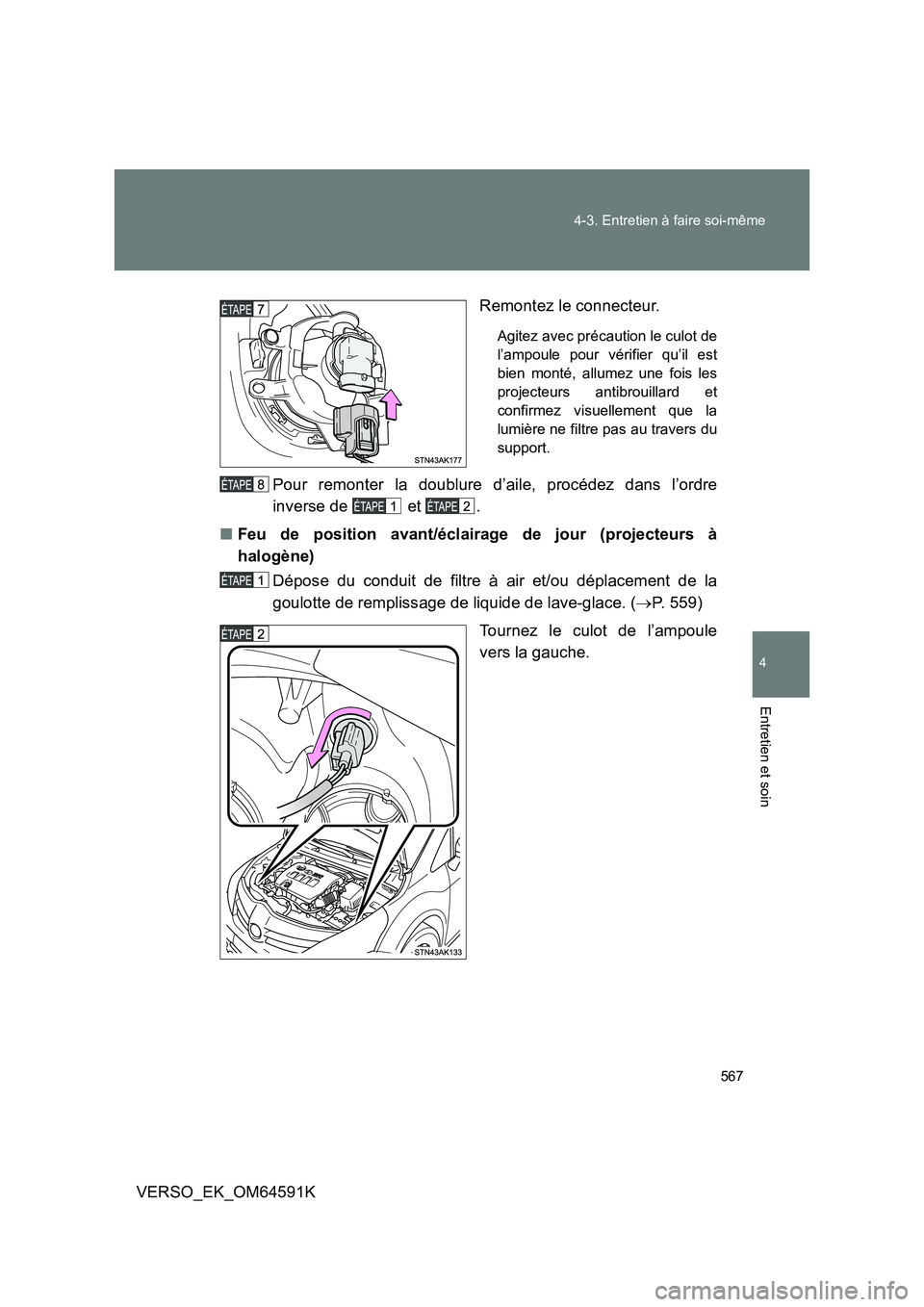

567
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64591K
Remontez le connecteur.
Agitez avec précaution le culot de
l’ampoule pour vérifier qu’il est
bien monté, allumez une fois les
projecteurs antibrouillard et
confirmez visuellement que la
lumière ne filtre pas au travers du
support.
Pour remonter la doublure d’aile, procédez dans l’ordre
inverse de et .
■ Feu de position avant/éclairage de jour (projecteurs à
halogène)
Dépose du conduit de filtre à air et/ou déplacement de la
goulotte de remplissage de liquide de lave-glace. ( P. 559)
Tournez le culot de l’ampoule
vers la gauche.

568
4-3. Entretien à faire soi-même
VERSO_EK_OM64591K
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des
opérations indiquées.
■ Clignotant avant
Dépose du conduit de filtre à air et/ou déplacement de la
goulotte de remplissage de liquide de lave-glace. ( P. 559)
Tournez le culot de l’ampoule
vers la gauche.
