2016 TOYOTA VERSO Notices Demploi (in French)

537
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64591K

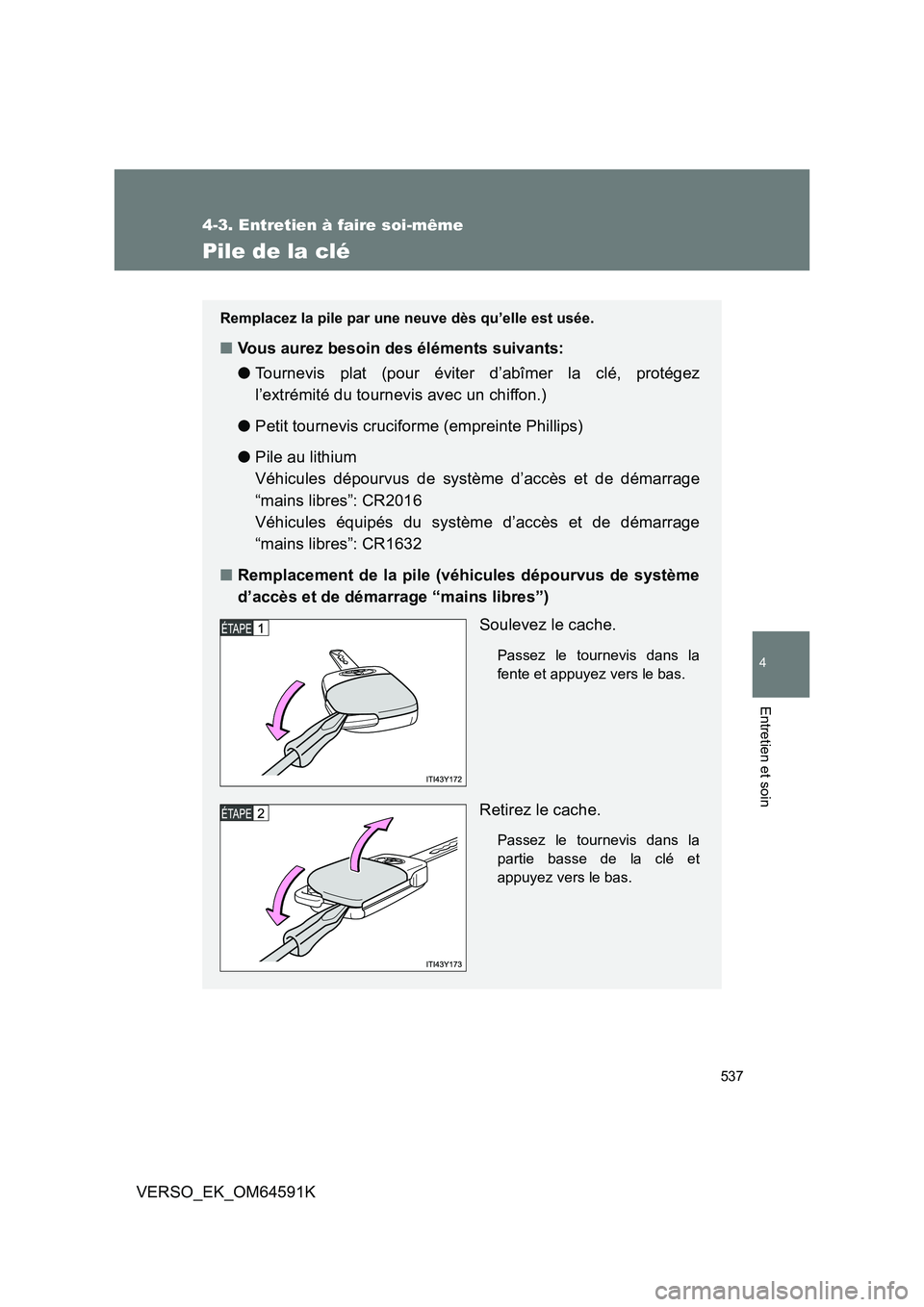

Pile de la clé
Remplacez la pile par une neuve dès qu’elle est usée.
■Vous aurez besoin des éléments suivants:
● Tournevis plat (pour éviter d’abîmer la clé, protégez
l’extrémité du tournevis avec un chiffon.)
● Petit tournevis cruciforme (empreinte Phillips)
● Pile au lithium
Véhicules dépourvus de système d’accès et de démarrage
“mains libres”: CR2016
Véhicules équipés du système d’accès et de démarrage
“mains libres”: CR1632
■ Remplacement de la pile (véhicules dépourvus de système
d’accès et de démarrage “mains libres”)
Soulevez le cache.
Passez le tournevis dans la
fente et appuyez vers le bas.
Retirez le cache.
Passez le tournevis dans la
partie basse de la clé et
appuyez vers le bas.

538
4-3. Entretien à faire soi-même
VERSO_EK_OM64591K

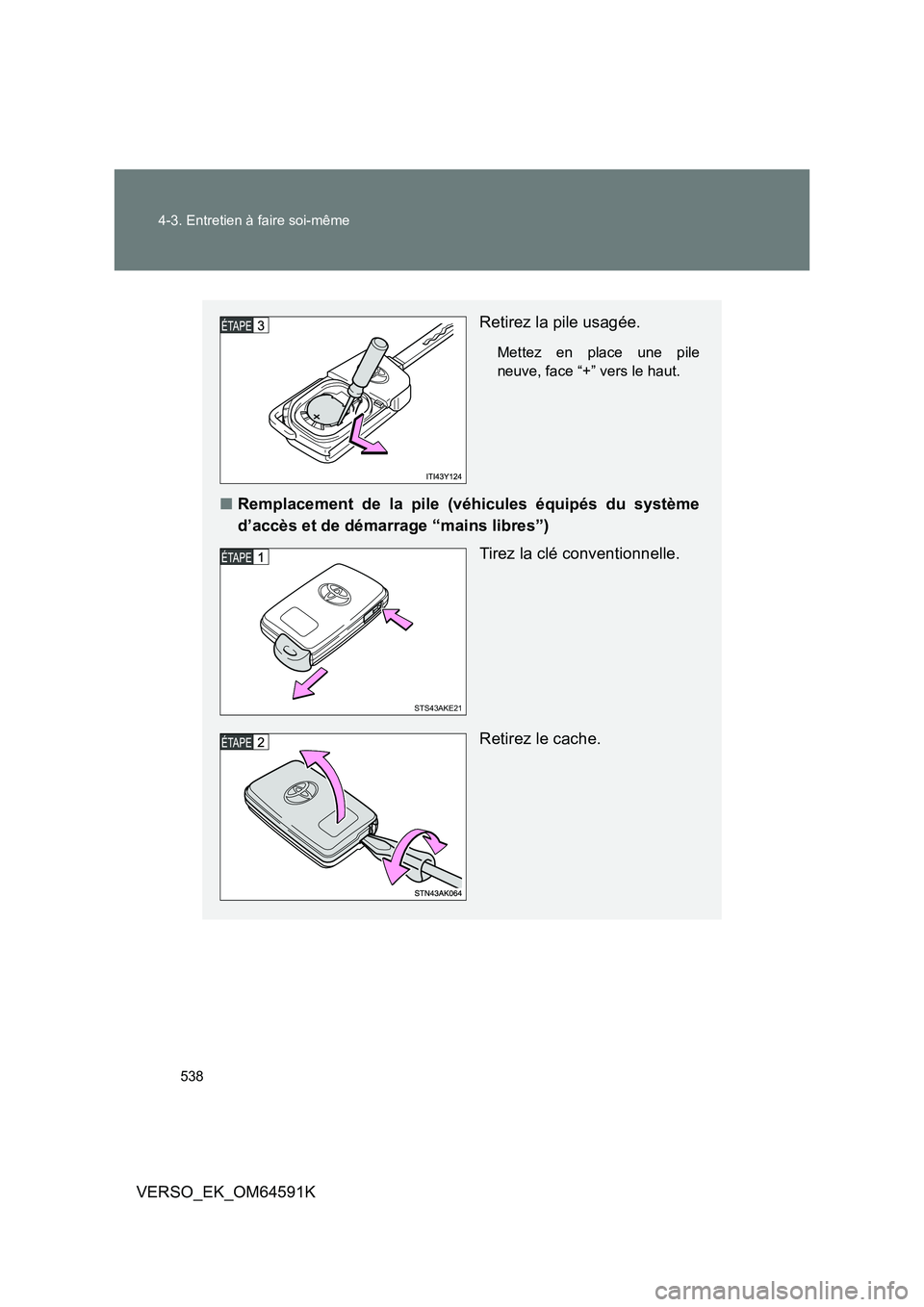

Retirez la pile usagée.
Mettez en place une pile
neuve, face “+” vers le haut.
■ Remplacement de la pile (véhicules équipés du système
d’accès et de démarrage “mains libres”)
Tirez la clé conventionnelle.
Retirez le cache.
STS43AKE21

539
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64591K
■ En cas de décharge de la batterie
Les symptômes suivants peuvent se manifester.
● Le système d’accès et de démarrage “mains libres” (sur modèles
équipés) et la télécommande du verrouillage centralisé ne fonctionnent
pas correctement.
● Réduction de la portée utile.
■ Utilisez les modèles de piles au lithium suivants
Véhicules dépourvus de système d’accès et de démarrage “mains libres”:
CR2016
Véhicules équipés du système d’accès et de démarrage “mains libres”:
CR1632
● Vous trouverez ces modèles de piles chez un concessionnaire agréé
Toyota, un réparateur ou tout autre professionnel qualifié et
convenablement équipé, une bijouterie ou un magasin photo.
● Ne remplacez que par un type de pile identique ou équivalent,
recommandé par un concessionnaire agréé Toyota, un réparateur, ou
tout autre professionnel qualifié et convenablement équipé.
● Débarrassez-vous des piles usagées conformément à la réglementation
locale.

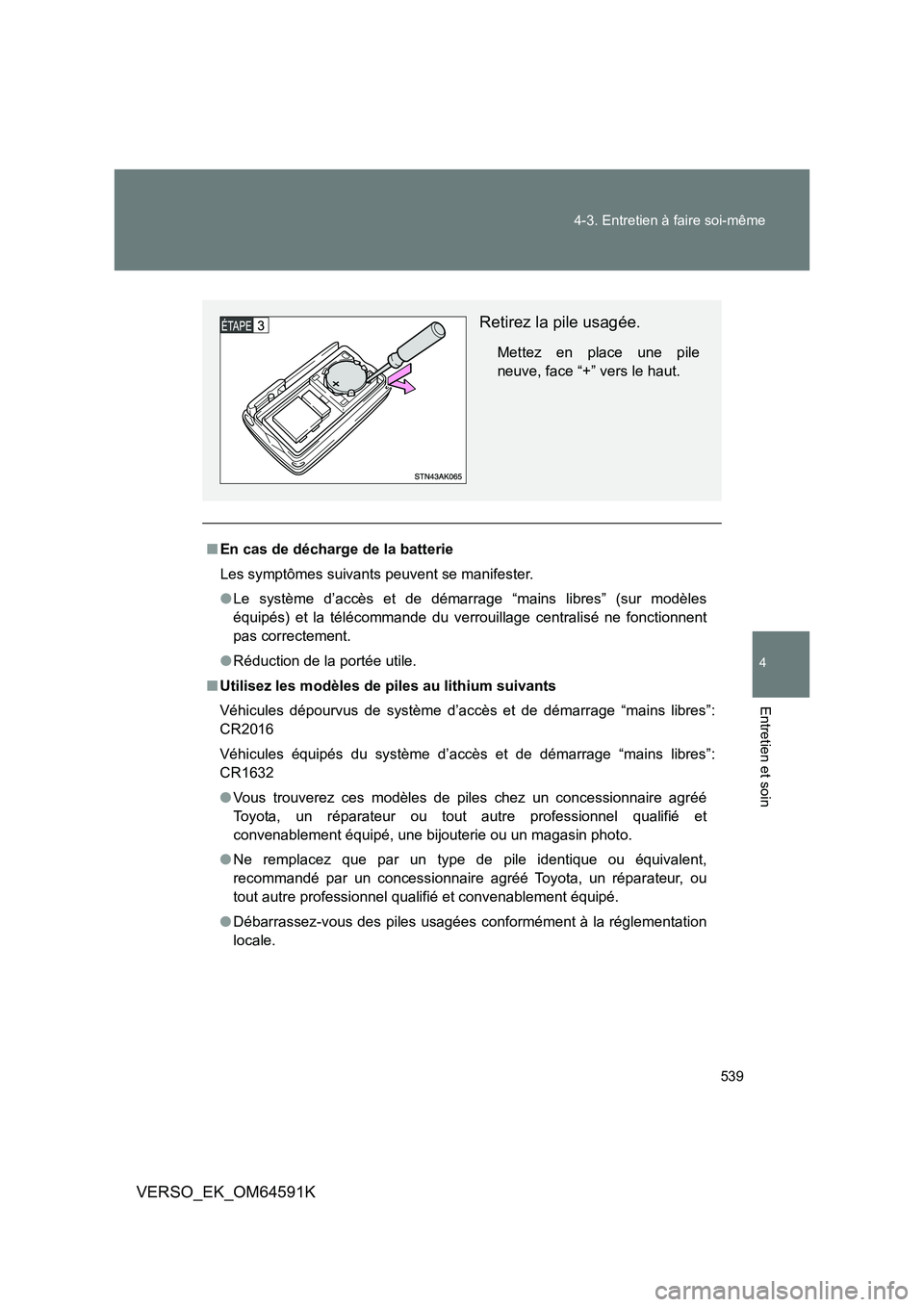

Retirez la pile usagée.
Mettez en place une pile
neuve, face “+” vers le haut.

540
4-3. Entretien à faire soi-même
VERSO_EK_OM64591K

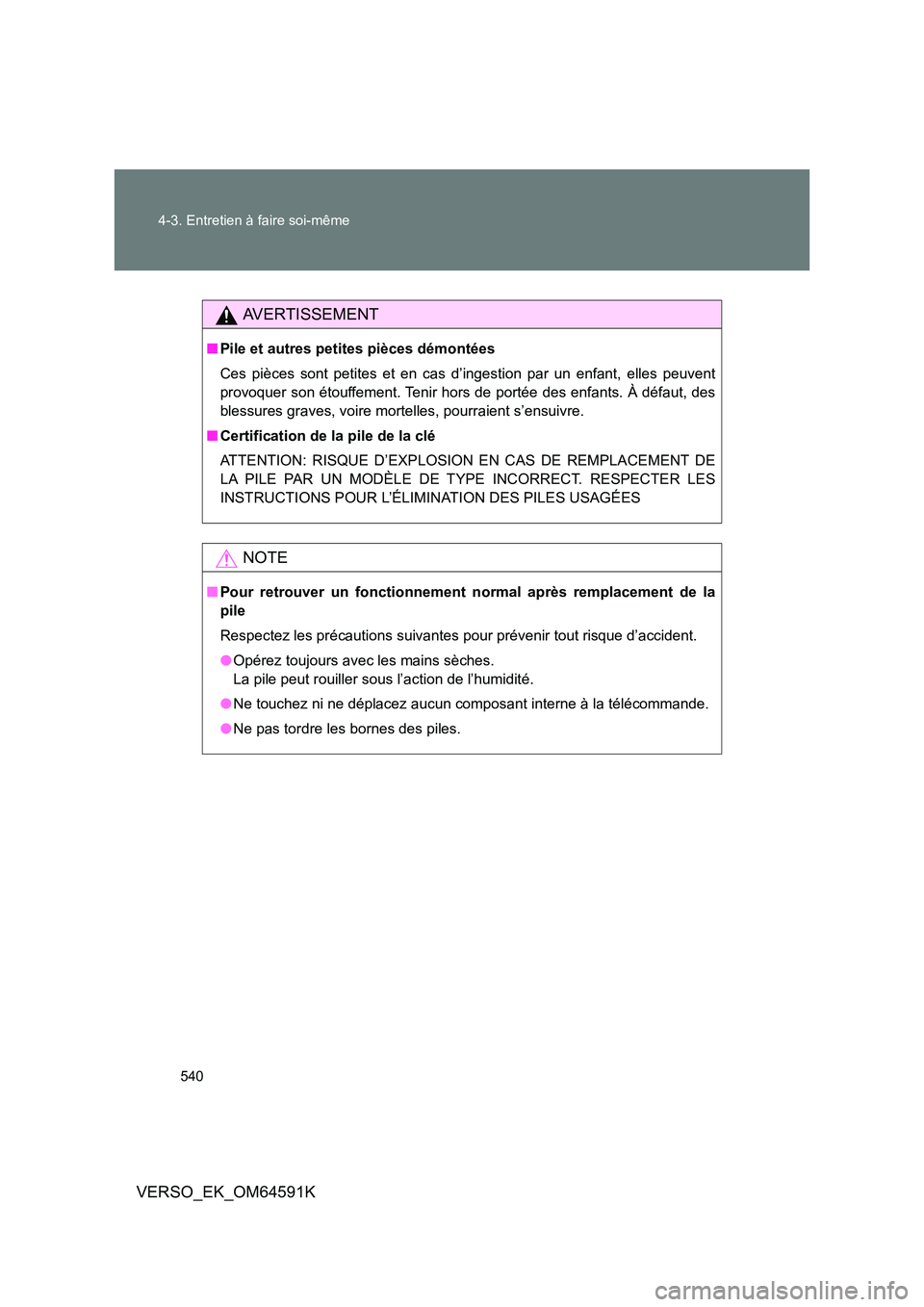

AVERTISSEMENT
■ Pile et autres petites pièces démontées
Ces pièces sont petites et en cas d’ingestion par un enfant, elles peuvent
provoquer son étouffement. Tenir hors de portée des enfants. À défaut, des
blessures graves, voire mortelles, pourraient s’ensuivre.
■ Certification de la pile de la clé
ATTENTION: RISQUE D’EXPLOSION EN CAS DE REMPLACEMENT DE
LA PILE PAR UN MODÈLE DE TYPE INCORRECT. RESPECTER LES
INSTRUCTIONS POUR L’ÉLIMINATION DES PILES USAGÉES
NOTE
■ Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d’accident.
● Opérez toujours avec les mains sèches.
La pile peut rouiller sous l’action de l’humidité.
● Ne touchez ni ne déplacez aucun composant interne à la télécommande.
● Ne pas tordre les bornes des piles.

541
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64591K

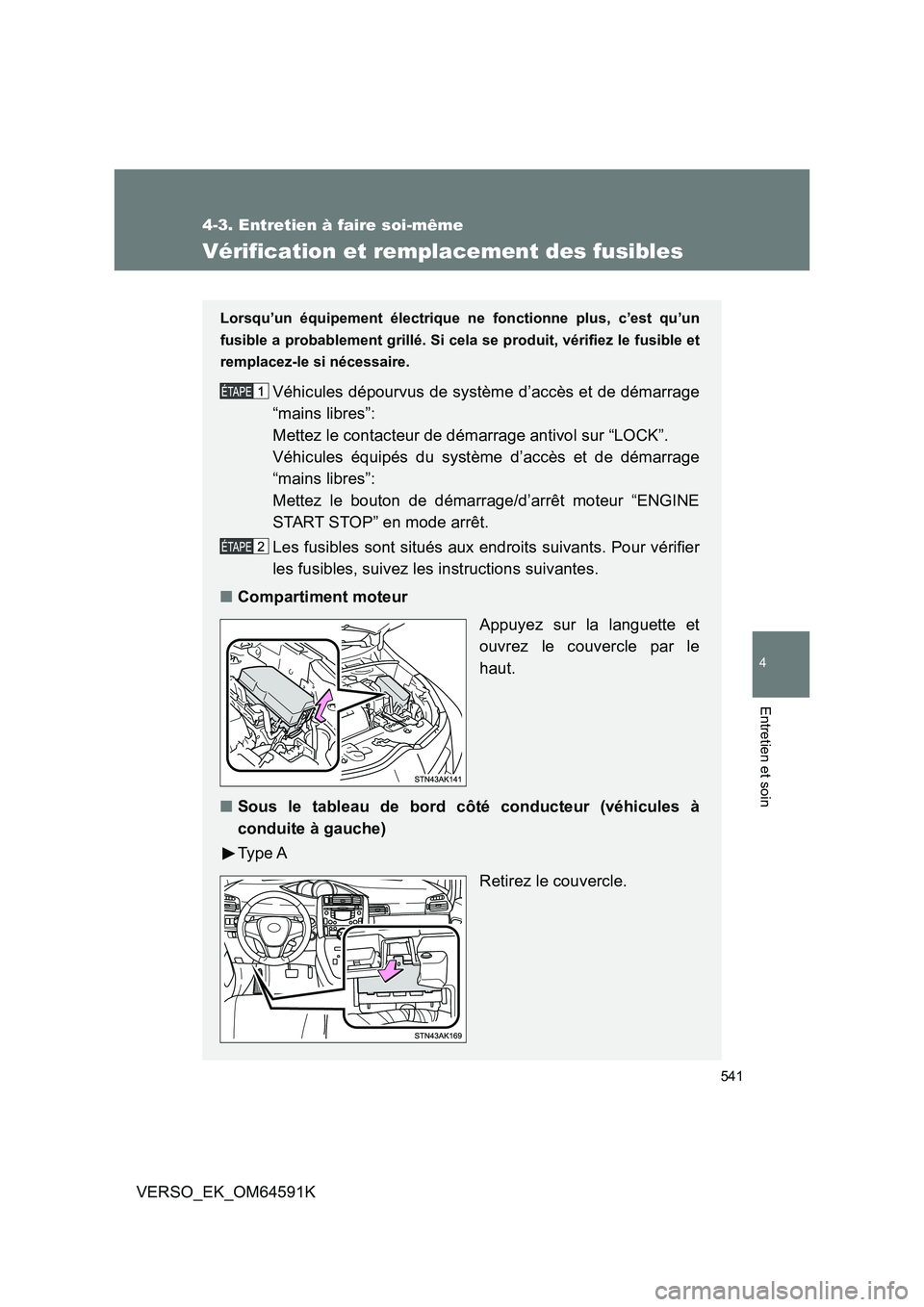

Vérification et remplacement des fusibles
Lorsqu’un équipement électrique ne fonctionne plus, c’est qu’un
fusible a probablement grillé. Si cel a se produit, vérifiez le fusible et
remplacez-le si nécessaire.
Véhicules dépourvus de système d’accès et de démarrage
“mains libres”:
Mettez le contacteur de démarrage antivol sur “LOCK”.
Véhicules équipés du système d’accès et de démarrage
“mains libres”:
Mettez le bouton de démarrage/d’arrêt moteur “ENGINE
START STOP” en mode arrêt.
Les fusibles sont situés aux endroits suivants. Pour vérifier
les fusibles, suivez les instructions suivantes.
■ Compartiment moteur
Appuyez sur la languette et
ouvrez le couvercle par le
haut.
■ Sous le tableau de bord côté conducteur (véhicules à
conduite à gauche)
Ty p e A
Retirez le couvercle.

542
4-3. Entretien à faire soi-même
VERSO_EK_OM64591K

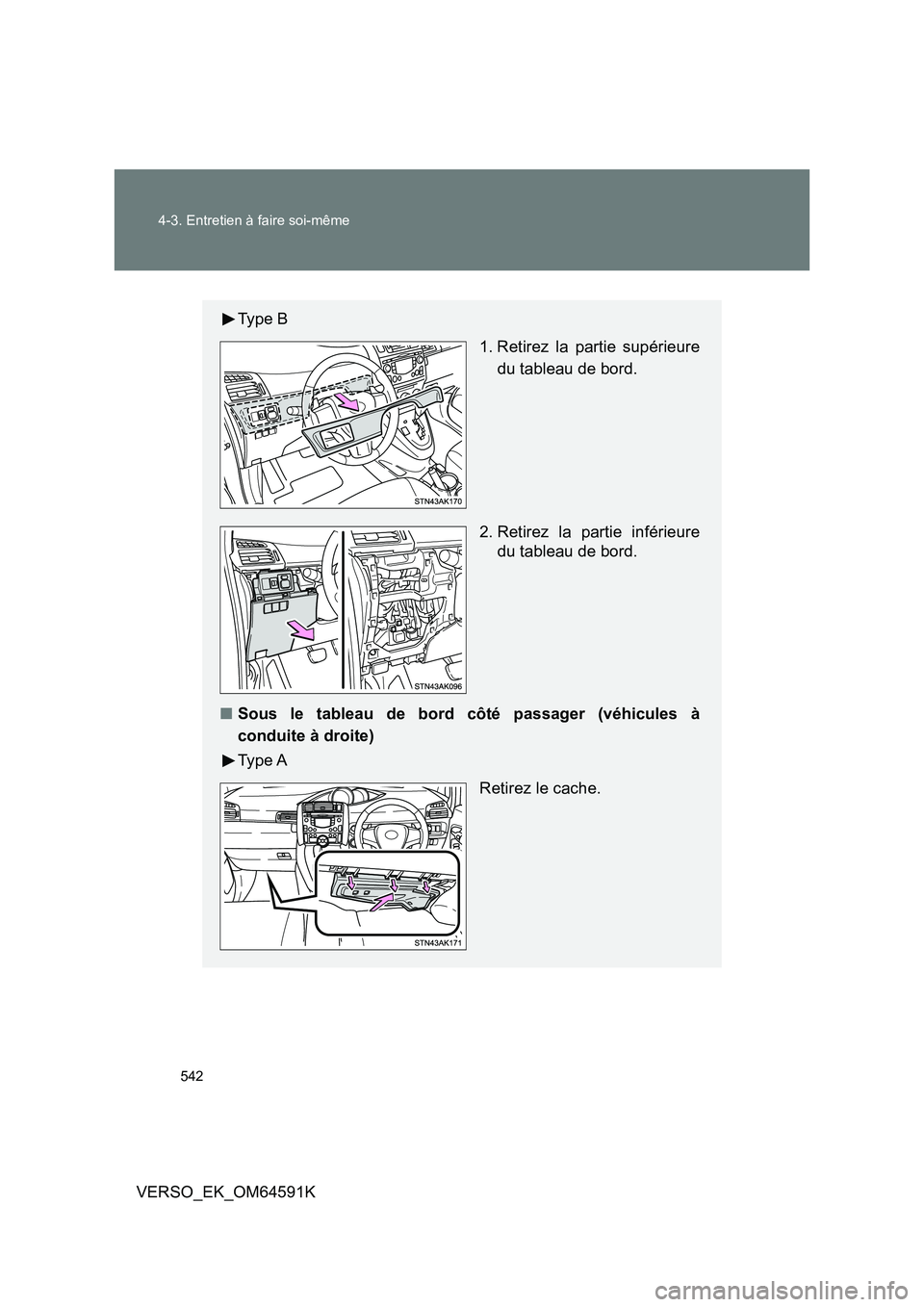

Ty p e B
1. Retirez la partie supérieure
du tableau de bord.
2. Retirez la partie inférieure
du tableau de bord.
■ Sous le tableau de bord côté passager (véhicules à
conduite à droite)
Ty p e A
Retirez le cache.

543
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64591K

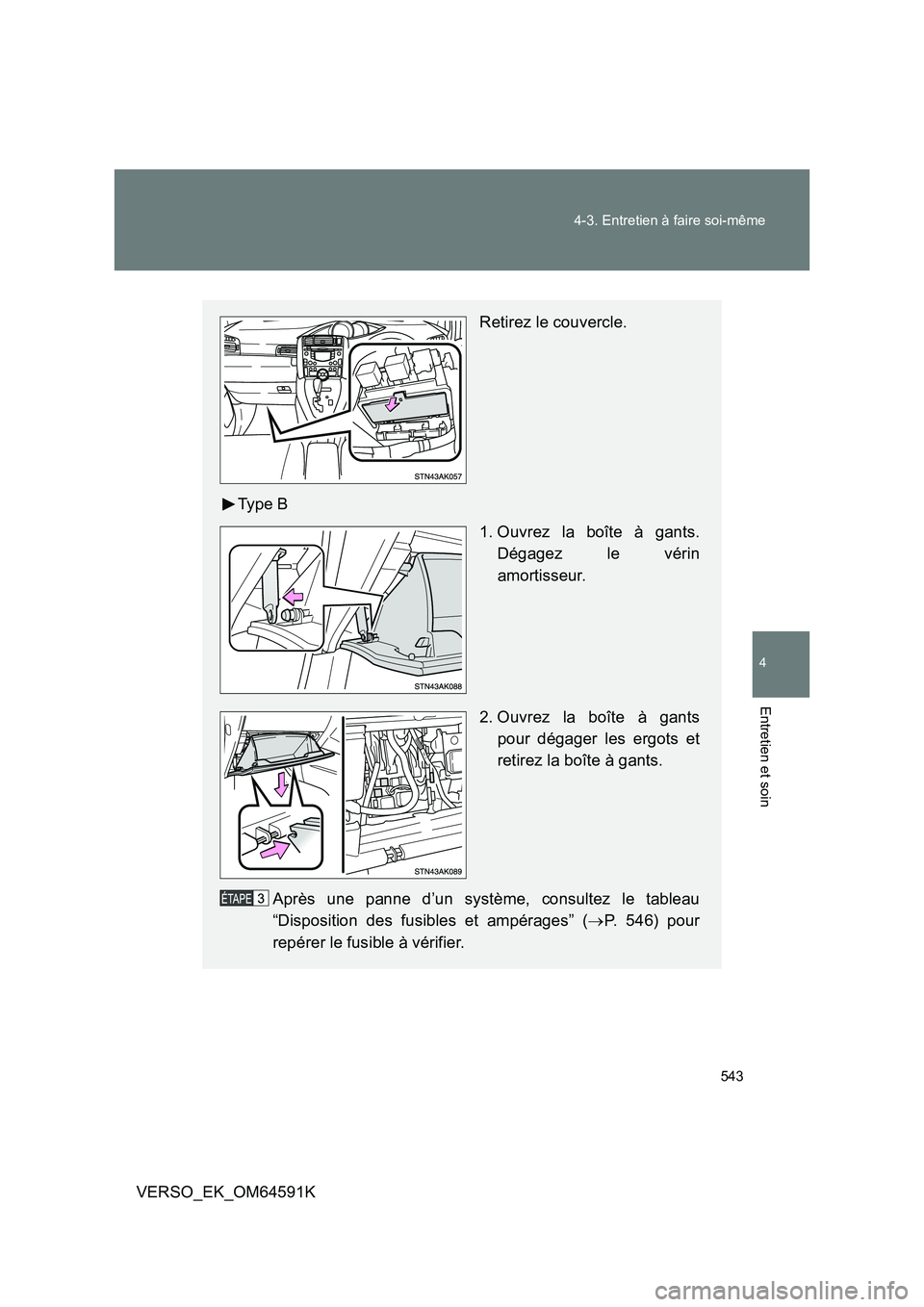

Retirez le couvercle.
Ty p e B
1. Ouvrez la boîte à gants.
Dégagez le vérin
amortisseur.
2. Ouvrez la boîte à gants
pour dégager les ergots et
retirez la boîte à gants.
Après une panne d’un système, consultez le tableau
“Disposition des fusibles et ampérages” ( P. 546) pour
repérer le fusible à vérifier.

544
4-3. Entretien à faire soi-même
VERSO_EK_OM64591K

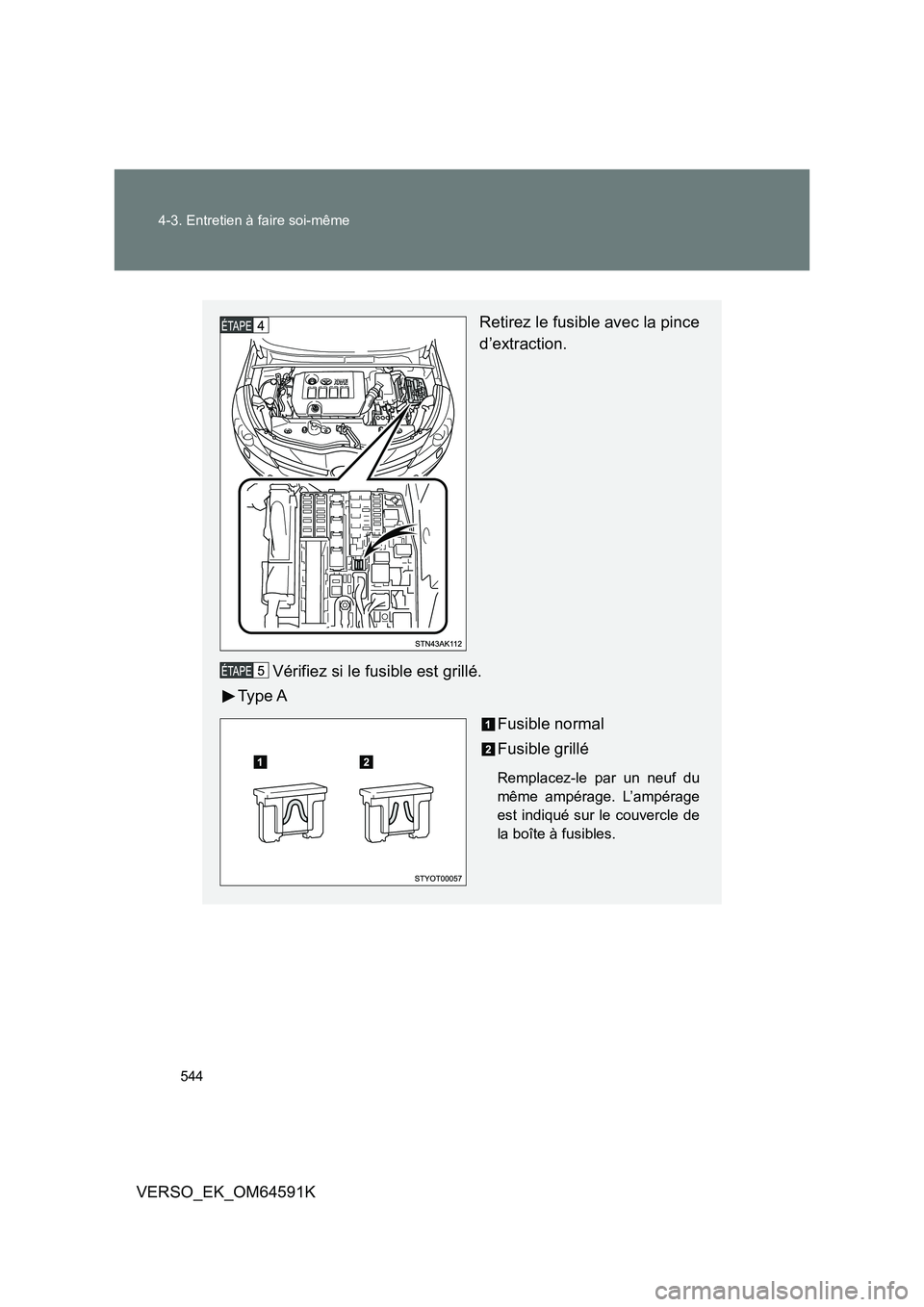

Retirez le fusible avec la pince
d’extraction.
Vérifiez si le fusible est grillé.
Ty p e A
Fusible normal
Fusible grillé
Remplacez-le par un neuf du
même ampérage. L’ampérage
est indiqué sur le couvercle de
la boîte à fusibles.
