2016 TOYOTA VERSO Notices Demploi (in French)

569
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64591K

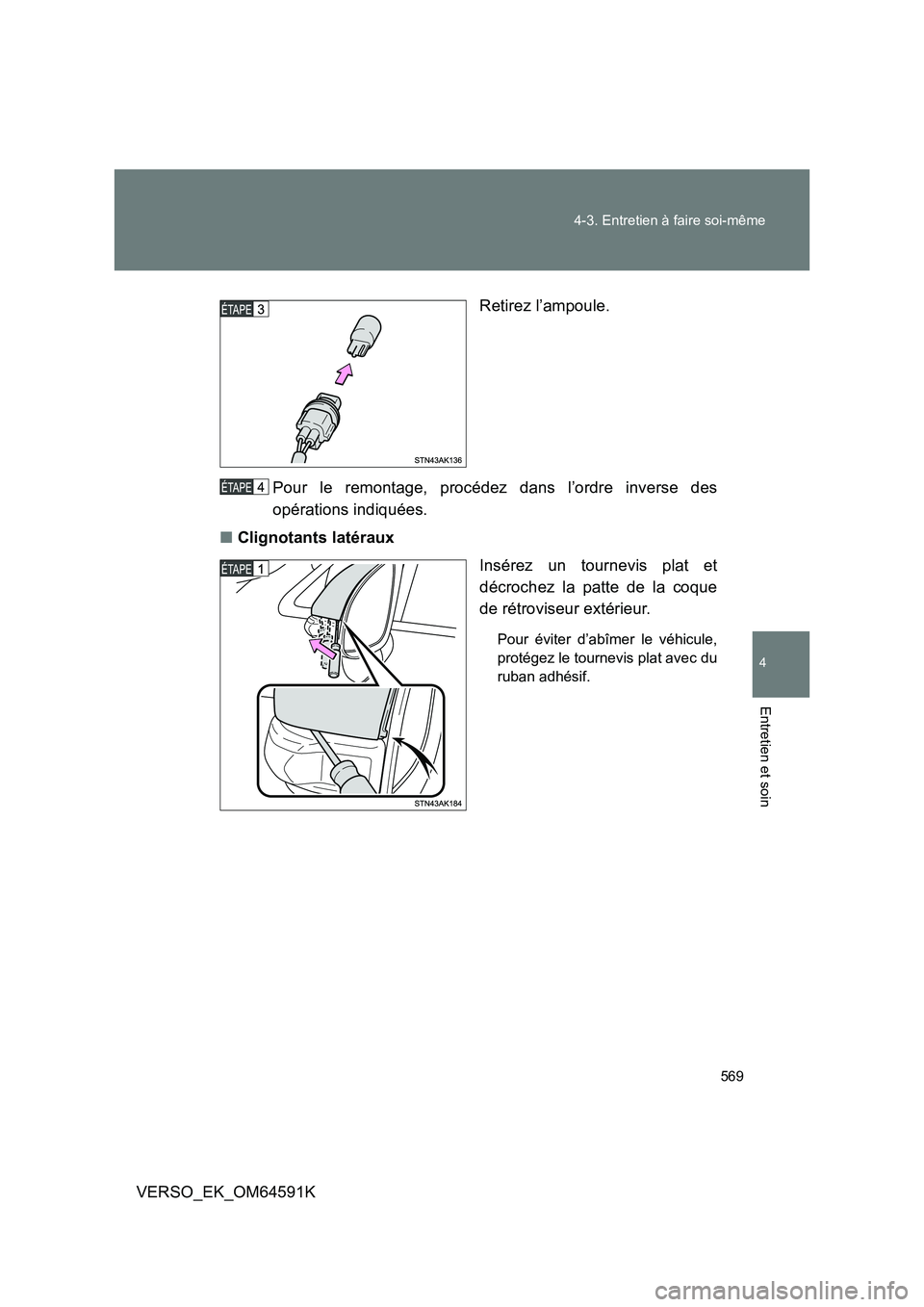

Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des
opérations indiquées.
■ Clignotants latéraux
Insérez un tournevis plat et
décrochez la patte de la coque
de rétroviseur extérieur.
Pour éviter d’abîmer le véhicule,
protégez le tournevis plat avec du
ruban adhésif.

570
4-3. Entretien à faire soi-même
VERSO_EK_OM64591K

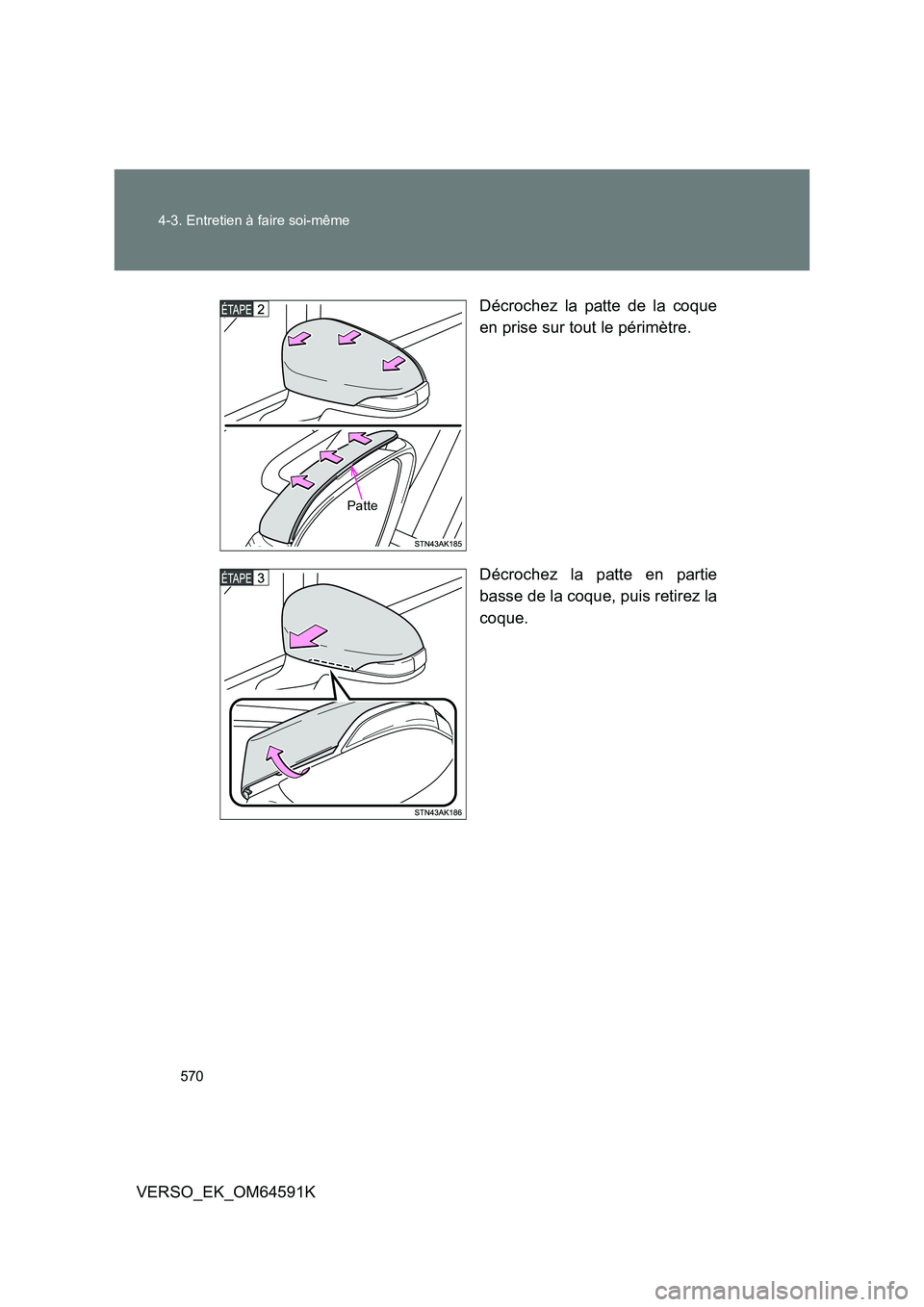

Décrochez la patte de la coque
en prise sur tout le périmètre.
Décrochez la patte en partie
basse de la coque, puis retirez la
coque.
Patte

571
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64591K

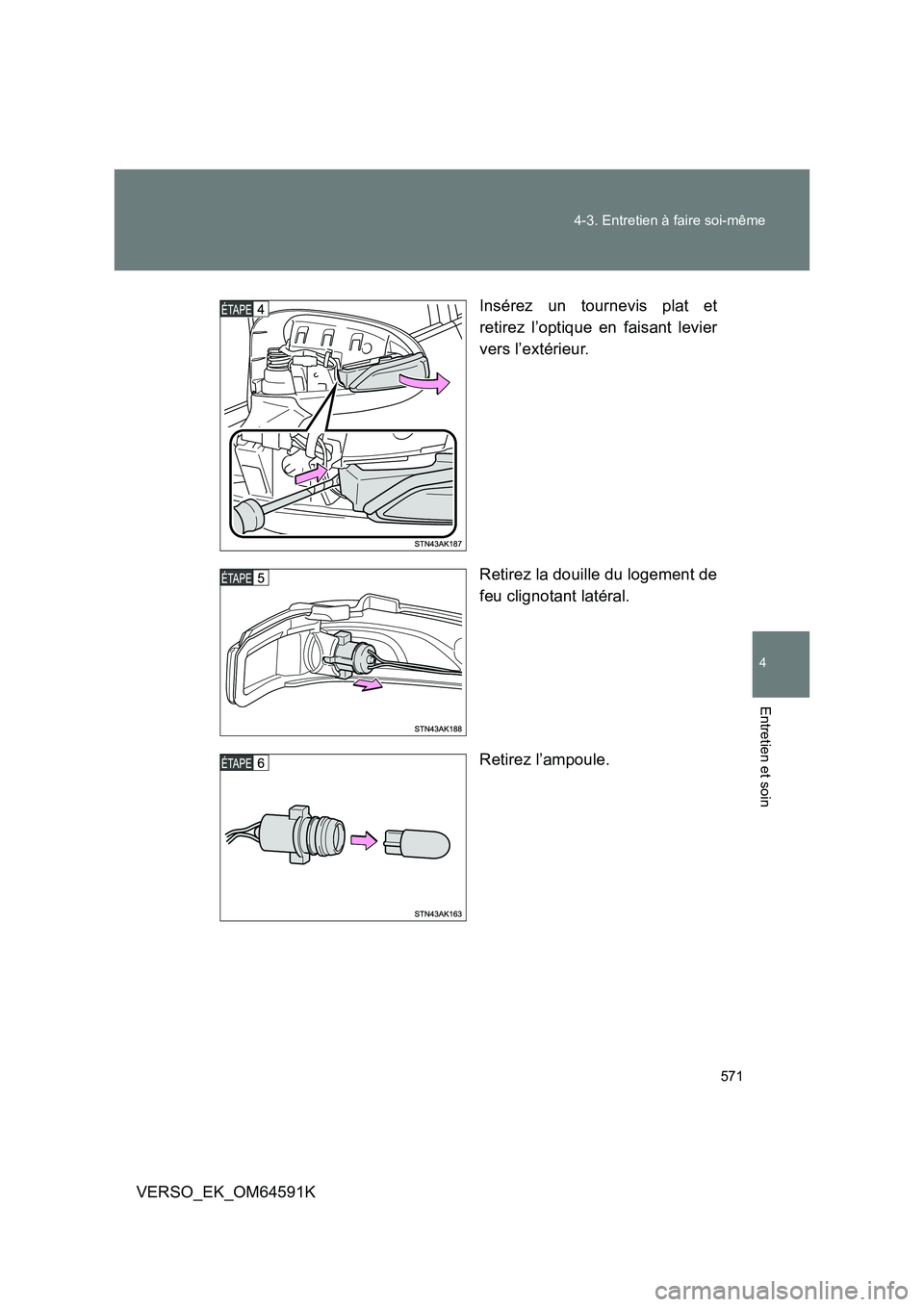

Insérez un tournevis plat et
retirez l’optique en faisant levier
vers l’extérieur.
Retirez la douille du logement de
feu clignotant latéral.
Retirez l’ampoule.

572
4-3. Entretien à faire soi-même
VERSO_EK_OM64591K

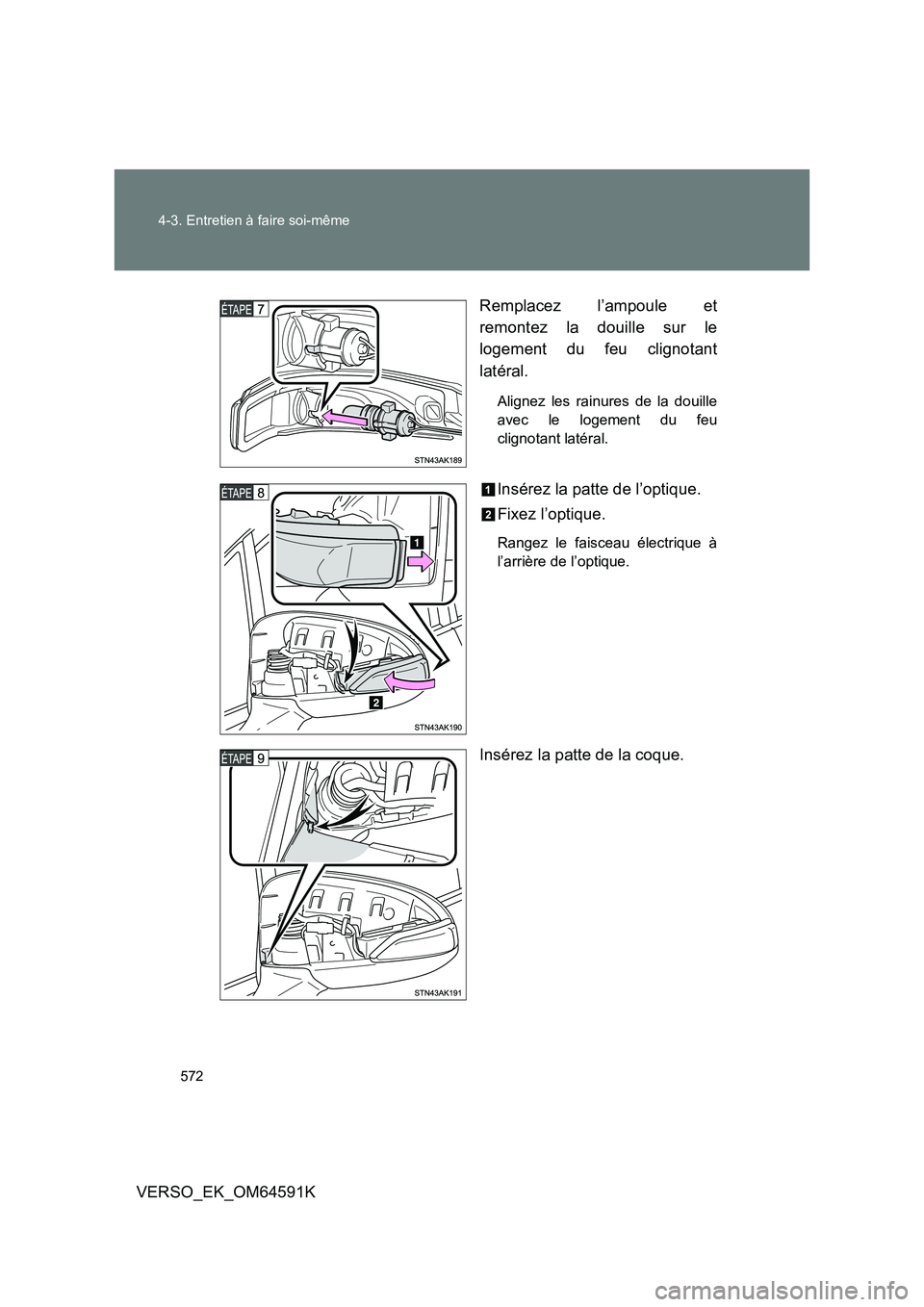

Remplacez l’ampoule et
remontez la douille sur le
logement du feu clignotant
latéral.
Alignez les rainures de la douille
avec le logement du feu
clignotant latéral.
Insérez la patte de l’optique.
Fixez l’optique.
Rangez le faisceau électrique à
l’arrière de l’optique.
Insérez la patte de la coque.

573
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64591K

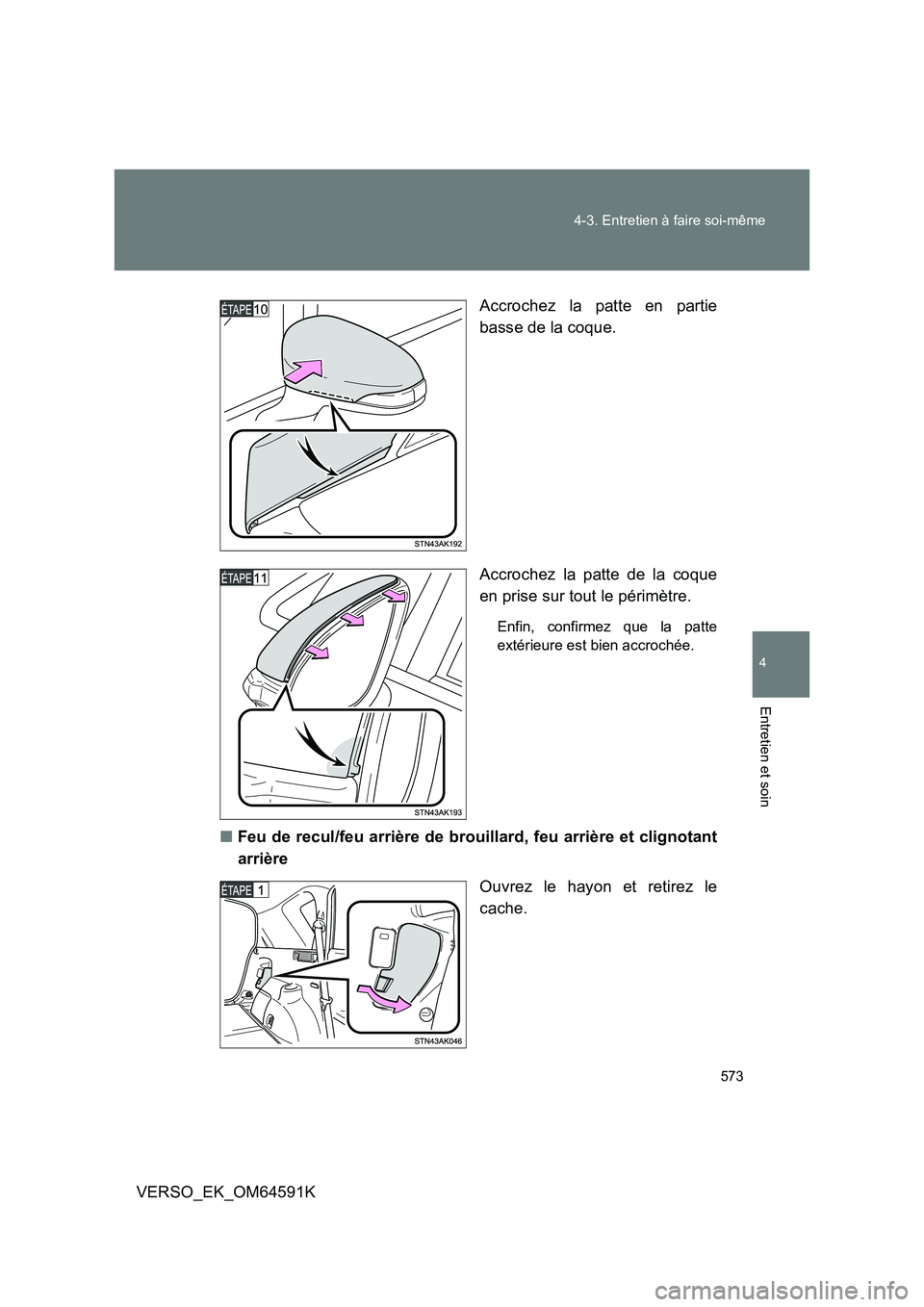

Accrochez la patte en partie
basse de la coque.
Accrochez la patte de la coque
en prise sur tout le périmètre.
Enfin, confirmez que la patte
extérieure est bien accrochée.
■ Feu de recul/feu arrière de brouillard, feu arrière et clignotant
arrière
Ouvrez le hayon et retirez le
cache.

574
4-3. Entretien à faire soi-même
VERSO_EK_OM64591K

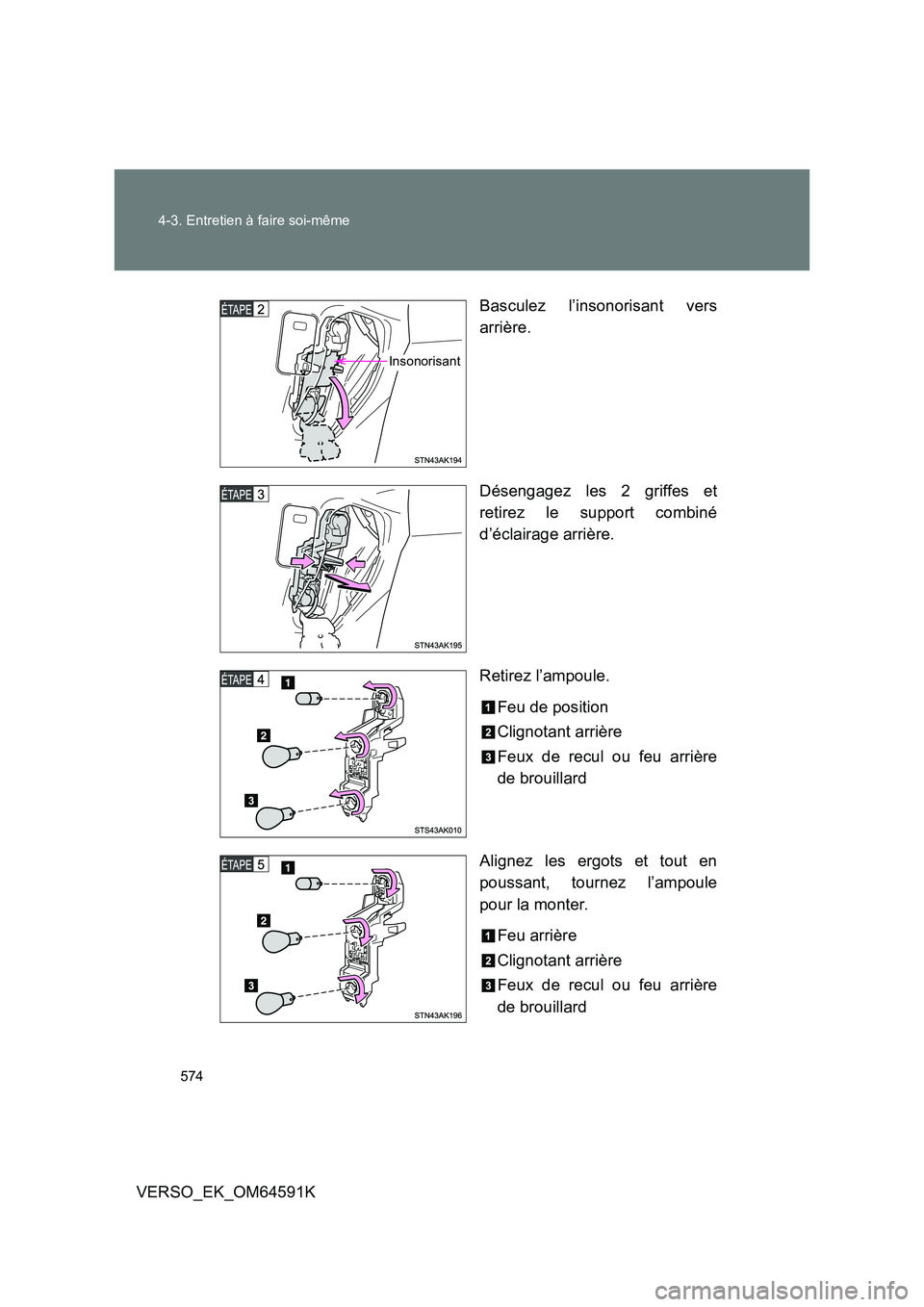

Basculez l’insonorisant vers
arrière.
Désengagez les 2 griffes et
retirez le support combiné
d’éclairage arrière.
Retirez l’ampoule.
Feu de position
Clignotant arrière
Feux de recul ou feu arrière
de brouillard
Alignez les ergots et tout en
poussant, tournez l’ampoule
pour la monter.
Feu arrière
Clignotant arrière
Feux de recul ou feu arrière
de brouillard
Insonorisant

575
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64591K

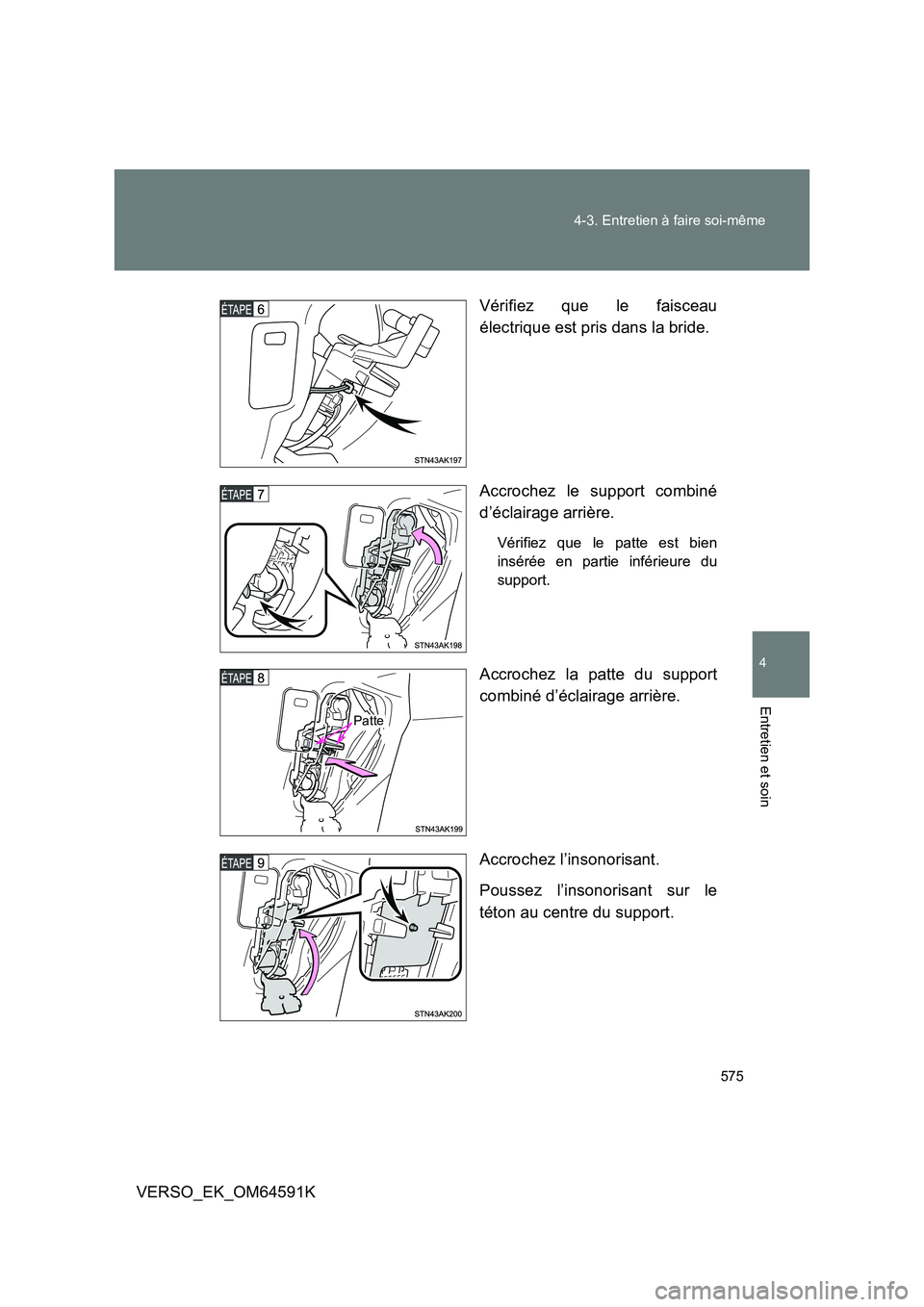

Vérifiez que le faisceau
électrique est pris dans la bride.
Accrochez le support combiné
d’éclairage arrière.
Vérifiez que le patte est bien
insérée en partie inférieure du
support.
Accrochez la patte du support
combiné d’éclairage arrière.
Accrochez l’insonorisant.
Poussez l’insonorisant sur le
téton au centre du support.
Patte

576
4-3. Entretien à faire soi-même
VERSO_EK_OM64591K
Remontez le cache.
Alignez les ergots du cache
avec les encoches.
Appuyez sur les parties haute
et basse du cache.
Accrochez l’intérieur du
cache.
■ Éclairage de plaque d’immatriculation
Retirez le cache.
Introduisez un tournevis de taille
adaptée dans le trou du cache,
puis retirez celui-ci en le relevant
comme indiqué sur la figure.
Pour éviter d’abîmer le véhicule,
protégez le tournevis avec du
ruban adhésif.
Retirez l’ampoule.
Montez l’ampoule neuve.
