4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64591K

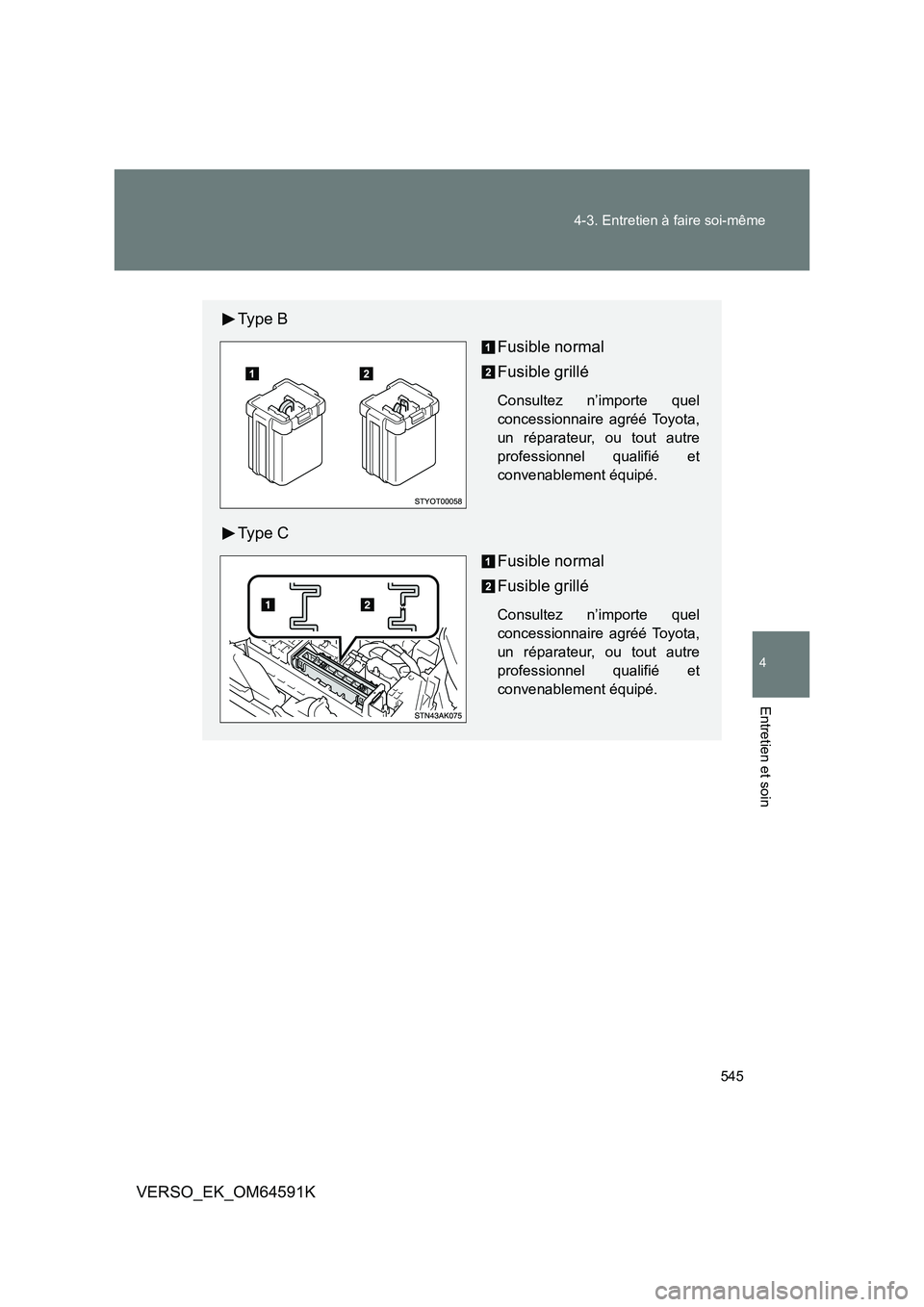

Ty p e B
Fusible normal
Fusible grillé
Consultez n’importe quel
concessionnaire agréé Toyota,
un réparateur, ou tout autre
professionnel qualifié et
convenablement équipé.
Ty p e C
Fusible normal
Fusible grillé
Consultez n’importe quel
concessionnaire agréé Toyota,
un réparateur, ou tout autre
professionnel qualifié et
convenablement équipé.

546
4-3. Entretien à faire soi-même
VERSO_EK_OM64591K

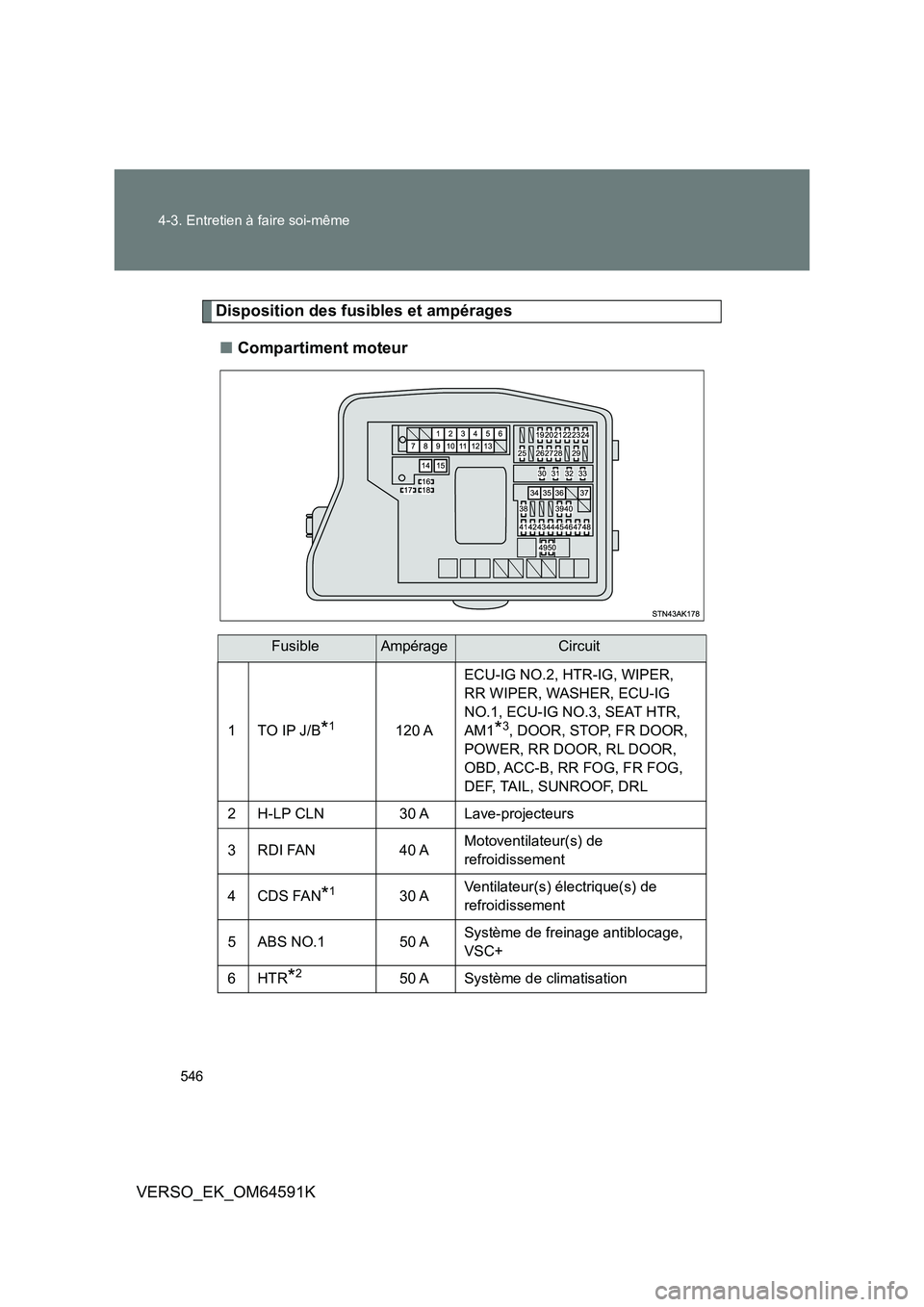

Disposition des fusibles et ampérages
■ Compartiment moteur
FusibleAmpérageCircuit
1TO IP J/B*1120 A
ECU-IG NO.2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO.1, ECU-IG NO.3, SEAT HTR,
AM1*3, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP CLN30 A Lave-projecteurs
3RDI FAN40 A Motoventilateur(s) de
refroidissement
4CDS FAN*130 A Ventilateur(s) électrique(s) de
refroidissement
5 ABS NO.1 50 A Système de freinage antiblocage,
VSC+
6HTR*250 A Système de climatisation

547
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64591K
7ALT*2120 A
Circuit de charge, RDI FAN, CDS
FAN, H-LP CLN, ABS NO.1, ABS
NO.2, HTR, PWR OUTLET, HTR
SUB NO.1, HTR SUB NO.2, HTR
SUB NO.3, ECU-IG NO.2, HTR-IG,
WIPER, RR WIPER, WASHER,
ECU-IG NO.1, ECU-IG NO.3,
SEAT HTR, AM1*3, DOOR, STOP,
FR DOOR, POWER, RR DOOR,
RL DOOR, OBD, ACC-B, RR FOG,
FR FOG, DEF, TAIL, SUNROOF,
DRL
8
EPS*280 A Direction assistée électrique
GLOW*180 A Circuit des bougies de
préchauffage
9 EPS*180 A Direction assistée électrique
10 P-SYSTEM*230 A Système VALVEMATIC
11 F U E L H T R*150 A Réchauffage du carburant
12
P/I*250 A EFI MAIN*2, IGT/INJ*2, HORN,
IG2
H-LP MAIN*150 A H-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13
P/I*150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN*250 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
14 BBC*140 A Système Stop & Start
15 EFI MAIN*150 A EFI NO.1, EFI NO.2, EFI NO.4
16 SPARE 10 A Fusible de rechange
17 SPARE 30 A Fusible de rechange
FusibleAmpérageCircuit

548
4-3. Entretien à faire soi-même
VERSO_EK_OM64591K

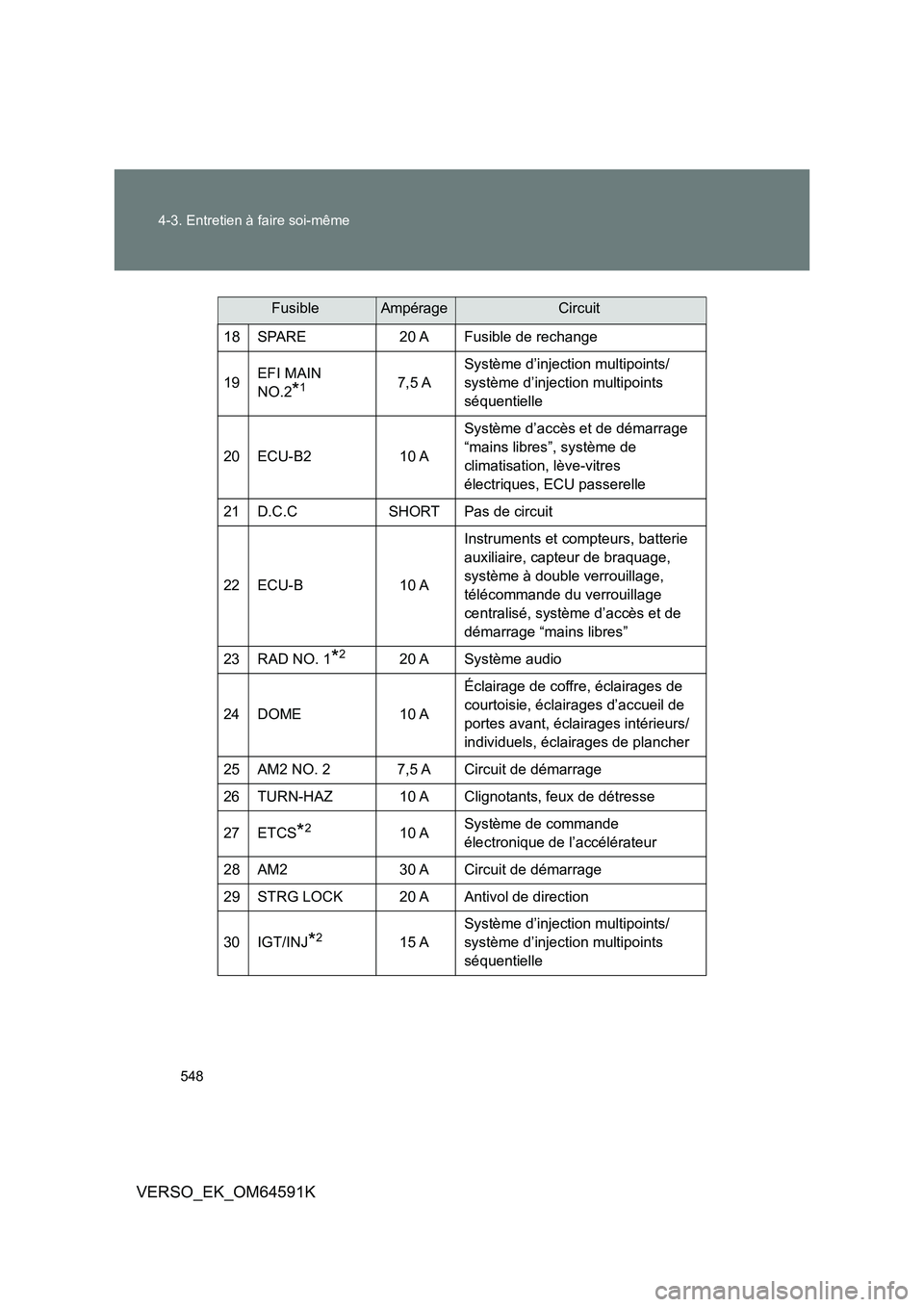

18 SPARE 20 A Fusible de rechange
19 EFI MAIN
NO.2*17,5 A
Système d’injection multipoints/
système d’injection multipoints
séquentielle
20 ECU-B2 10 A
Système d’accès et de démarrage
“mains libres”, système de
climatisation, lève-vitres
électriques, ECU passerelle
21 D.C.C SHORT Pas de circuit
22 ECU-B 10 A
Instruments et compteurs, batterie
auxiliaire, capteur de braquage,
système à double verrouillage,
télécommande du verrouillage
centralisé, système d’accès et de
démarrage “mains libres”
23 RAD NO. 1*220 A Système audio
24 DOME 10 A
Éclairage de coffre, éclairages de
courtoisie, éclairages d’accueil de
portes avant, éclairages intérieurs/
individuels, éclairages de plancher
25 AM2 NO. 2 7,5 A Circuit de démarrage
26 TURN-HAZ 10 A Clignotants, feux de détresse
27 ETCS*210 A Système de commande
électronique de l’accélérateur
28 AM2 30 A Circuit de démarrage
29 STRG LOCK 20 A Antivol de direction
30 IGT/INJ*215 A
Système d’injection multipoints/
système d’injection multipoints
séquentielle
FusibleAmpérageCircuit

549
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64591K

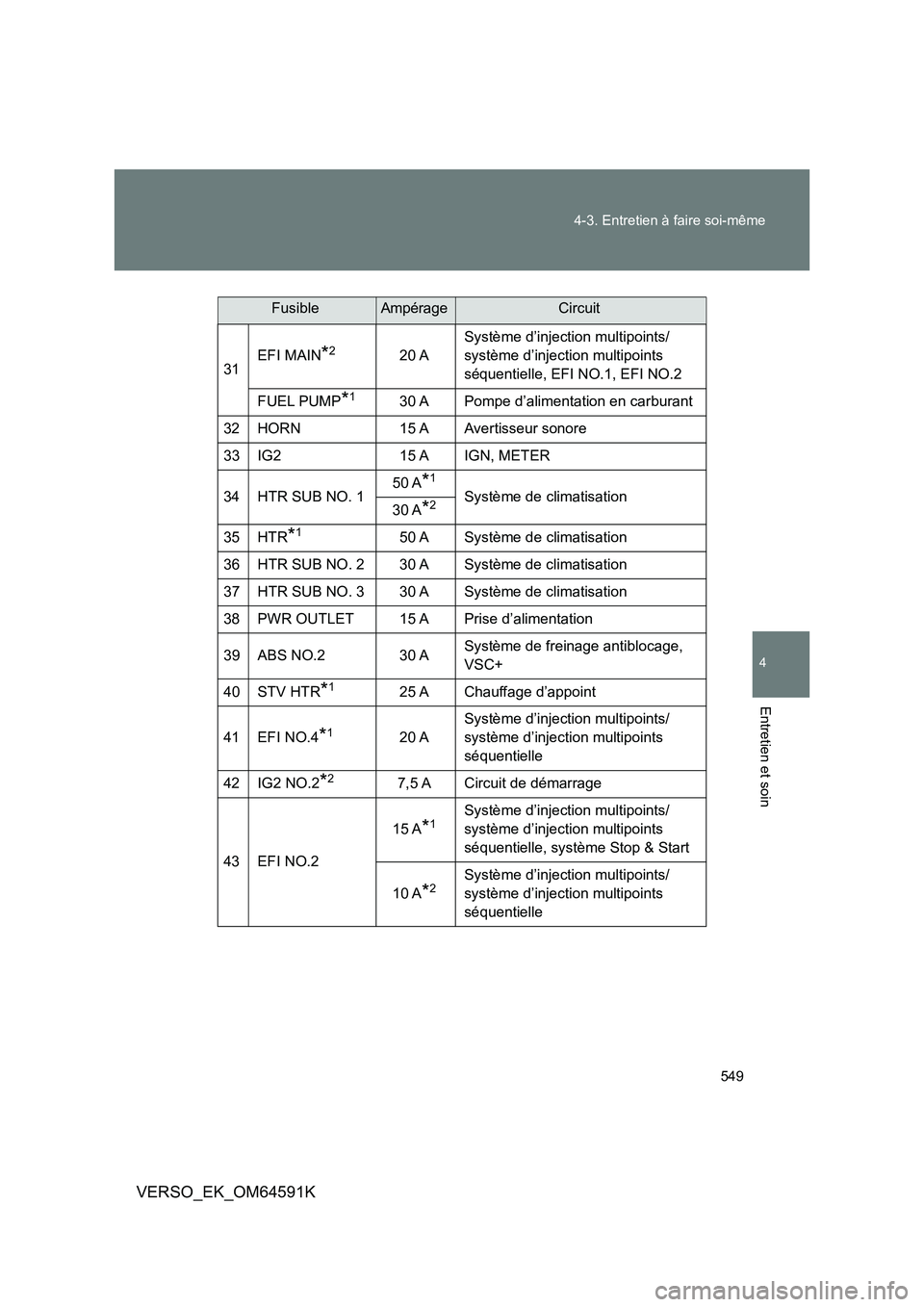

31 EFI MAIN*220 A
Système d’injection multipoints/
système d’injection multipoints
séquentielle, EFI NO.1, EFI NO.2
FUEL PUMP*130 A Pompe d’alimentation en carburant
32 HORN 15 A Avertisseur sonore
33 IG2 15 A IGN, METER
34 HTR SUB NO. 1 50 A*1
Système de climatisation 30 A*2
35 HTR*150 A Système de climatisation
36 HTR SUB NO. 2 30 A Système de climatisation
37 HTR SUB NO. 3 30 A Système de climatisation
38PWR OUTLET15 APrise d’alimentation
39 ABS NO.2 30 A Système de freinage antiblocage,
VSC+
40 STV HTR*125 A Chauffage d’appoint
41 EFI NO.4*120 A
Système d’injection multipoints/
système d’injection multipoints
séquentielle
42 IG2 NO.2*27,5 A Circuit de démarrage
43 EFI NO.2
15 A*1Système d’injection multipoints/
système d’injection multipoints
séquentielle, système Stop & Start
10 A*2Système d’injection multipoints/
système d’injection multipoints
séquentielle
FusibleAmpérageCircuit

550
4-3. Entretien à faire soi-même
VERSO_EK_OM64591K

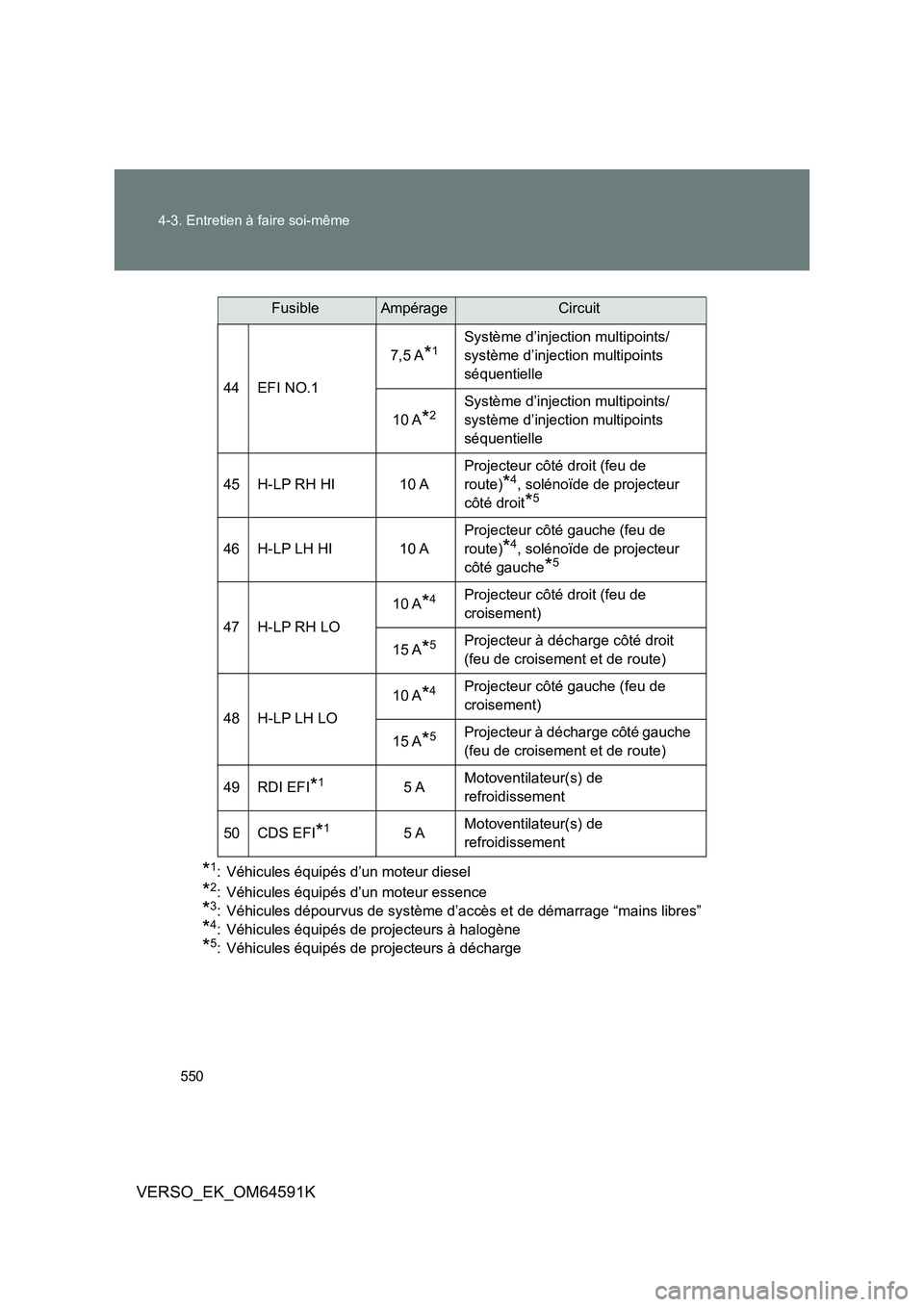

*1: Véhicules équipés d’un moteur diesel
*2: Véhicules équipés d’un moteur essence
*3: Véhicules dépourvus de système d’accès et de démarrage “mains libres”
*4: Véhicules équipés de projecteurs à halogène
*5: Véhicules équipés de projecteurs à décharge
44 EFI NO.1
7,5 A*1Système d’injection multipoints/
système d’injection multipoints
séquentielle
10 A*2Système d’injection multipoints/
système d’injection multipoints
séquentielle
45 H-LP RH HI 10 A
Projecteur côté droit (feu de
route)*4, solénoïde de projecteur
côté droit*5
46 H-LP LH HI 10 A
Projecteur côté gauche (feu de
route)*4, solénoïde de projecteur
côté gauche*5
47 H-LP RH LO
10 A*4Projecteur côté droit (feu de
croisement)
15 A*5Projecteur à décharge côté droit
(feu de croisement et de route)
48 H-LP LH LO
10 A*4Projecteur côté gauche (feu de
croisement)
15 A*5Projecteur à décharge côté gauche
(feu de croisement et de route)
49 RDI EFI*15 A Motoventilateur(s) de
refroidissement
50 CDS EFI*15 A Motoventilateur(s) de
refroidissement
FusibleAmpérageCircuit

551
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64591K

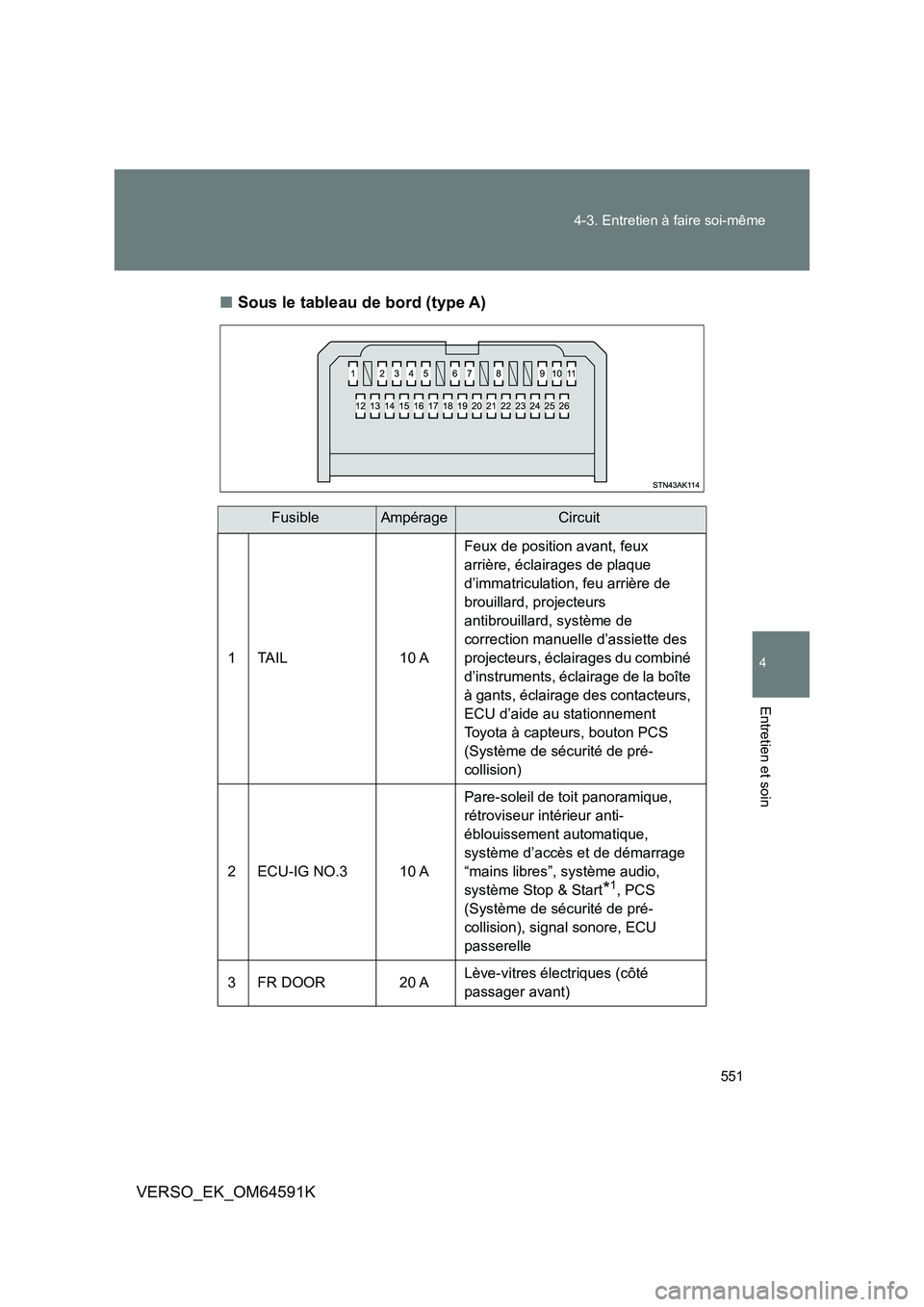

■ Sous le tableau de bord (type A)
FusibleAmpérageCircuit
1 TAIL 10 A
Feux de position avant, feux
arrière, éclairages de plaque
d’immatriculation, feu arrière de
brouillard, projecteurs
antibrouillard, système de
correction manuelle d’assiette des
projecteurs, éclairages du combiné
d’instruments, éclairage de la boîte
à gants, éclairage des contacteurs,
ECU d’aide au stationnement
Toyota à capteurs, bouton PCS
(Système de sécurité de pré-
collision)
2 ECU-IG NO.3 10 A
Pare-soleil de toit panoramique,
rétroviseur intérieur anti-
éblouissement automatique,
système d’accès et de démarrage
“mains libres”, système audio,
système Stop & Start*1, PCS
(Système de sécurité de pré-
collision), signal sonore, ECU
passerelle
3 FR DOOR 20 A Lève-vitres électriques (côté
passager avant)

552
4-3. Entretien à faire soi-même
VERSO_EK_OM64591K

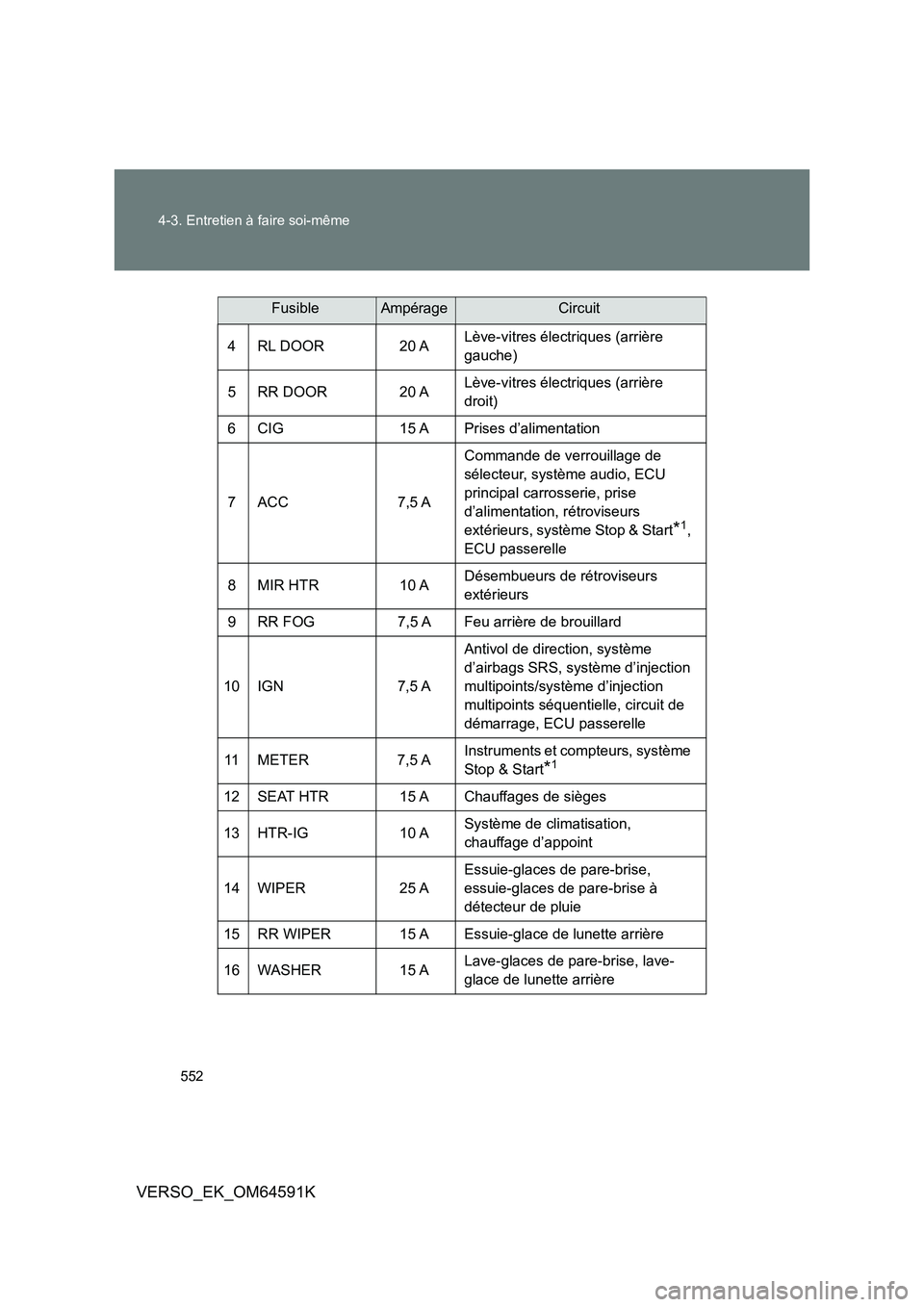

4 RL DOOR 20 A Lève-vitres électriques (arrière
gauche)
5 RR DOOR 20 A Lève-vitres électriques (arrière
droit)
6 CIG 15 A Prises d’alimentation
7 ACC 7,5 A
Commande de verrouillage de
sélecteur, système audio, ECU
principal carrosserie, prise
d’alimentation, rétroviseurs
extérieurs, système Stop & Start*1,
ECU passerelle
8 MIR HTR 10 A Désembueurs de rétroviseurs
extérieurs
9 RR FOG 7,5 A Feu arrière de brouillard
10 IGN 7,5 A
Antivol de direction, système
d’airbags SRS, système d’injection
multipoints/système d’injection
multipoints séquentielle, circuit de
démarrage, ECU passerelle
11 METER 7,5 A Instruments et compteurs, système
Stop & Start*1
12 SEAT HTR 15 A Chauffages de sièges
13 HTR-IG 10 A Système de climatisation,
chauffage d’appoint
14 WIPER 25 A
Essuie-glaces de pare-brise,
essuie-glaces de pare-brise à
détecteur de pluie
15 RR WIPER 15 A Essuie-glace de lunette arrière
16 WASHER 15 A Lave-glaces de pare-brise, lave-
glace de lunette arrière
FusibleAmpérageCircuit
