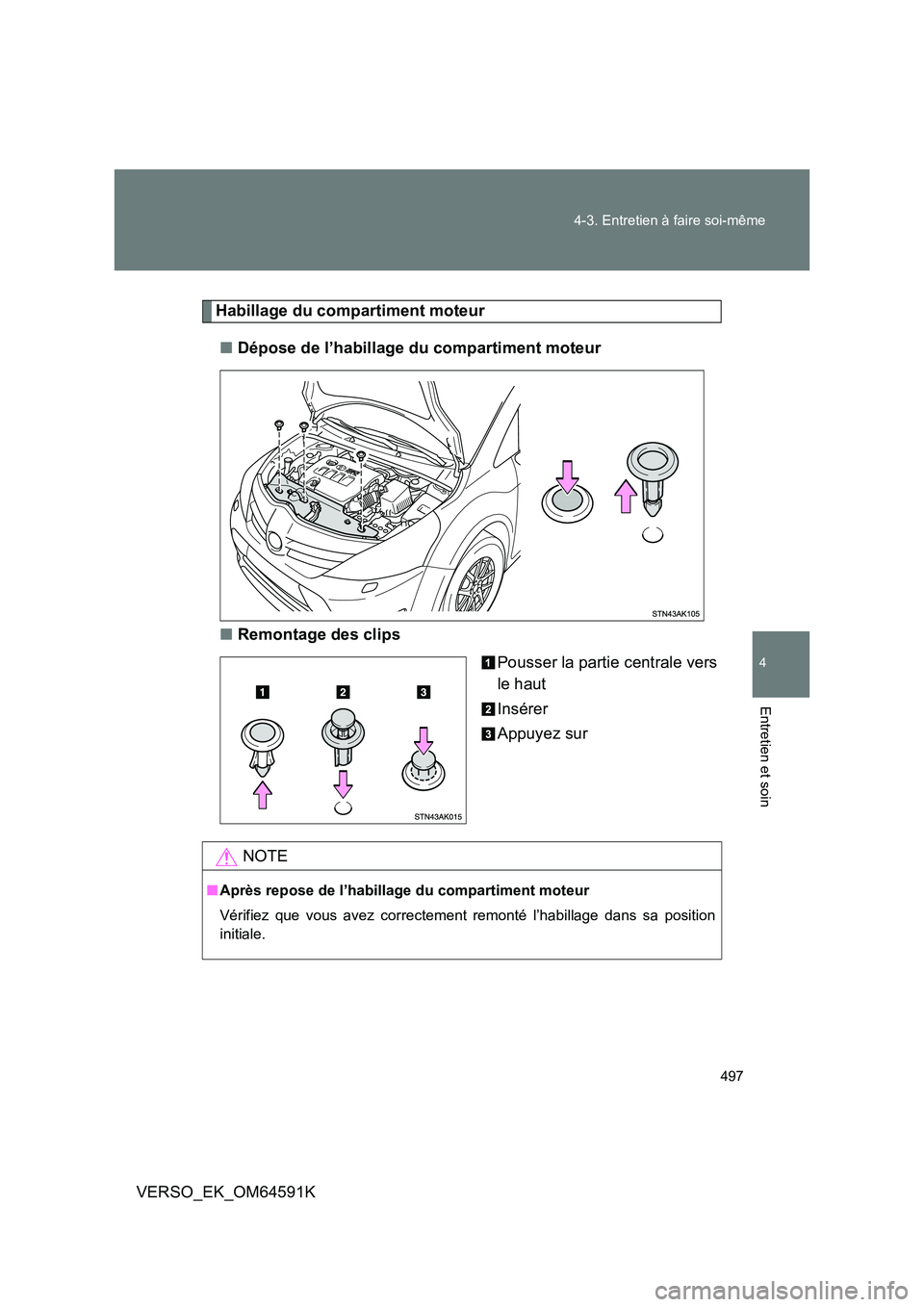

497
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64591K
Habillage du compartiment moteur
■ Dépose de l’habillage du compartiment moteur
■ Remontage des clips
Pousser la partie centrale vers
le haut
Insérer
Appuyez sur
NOTE
■ Après repose de l’habillage du compartiment moteur
Vérifiez que vous avez correctement remonté l’habillage dans sa position
initiale.

498
4-3. Entretien à faire soi-même
VERSO_EK_OM64591K
Huile moteur
Vérifiez le niveau d’huile avec la jauge, moteur à l’arrêt et à
température de fonctionnement.
■ Vérification du niveau d’huile moteur
Stationnez le véhicule sur sol plat. Après l’arrêt du moteur
chaud, attendez plus de 5 minutes pour permettre à l’huile de
redescendre dans le carter.
Sortez la jauge, tout en tenant un chiffon dessous.
Moteur à essence
Moteur diesel

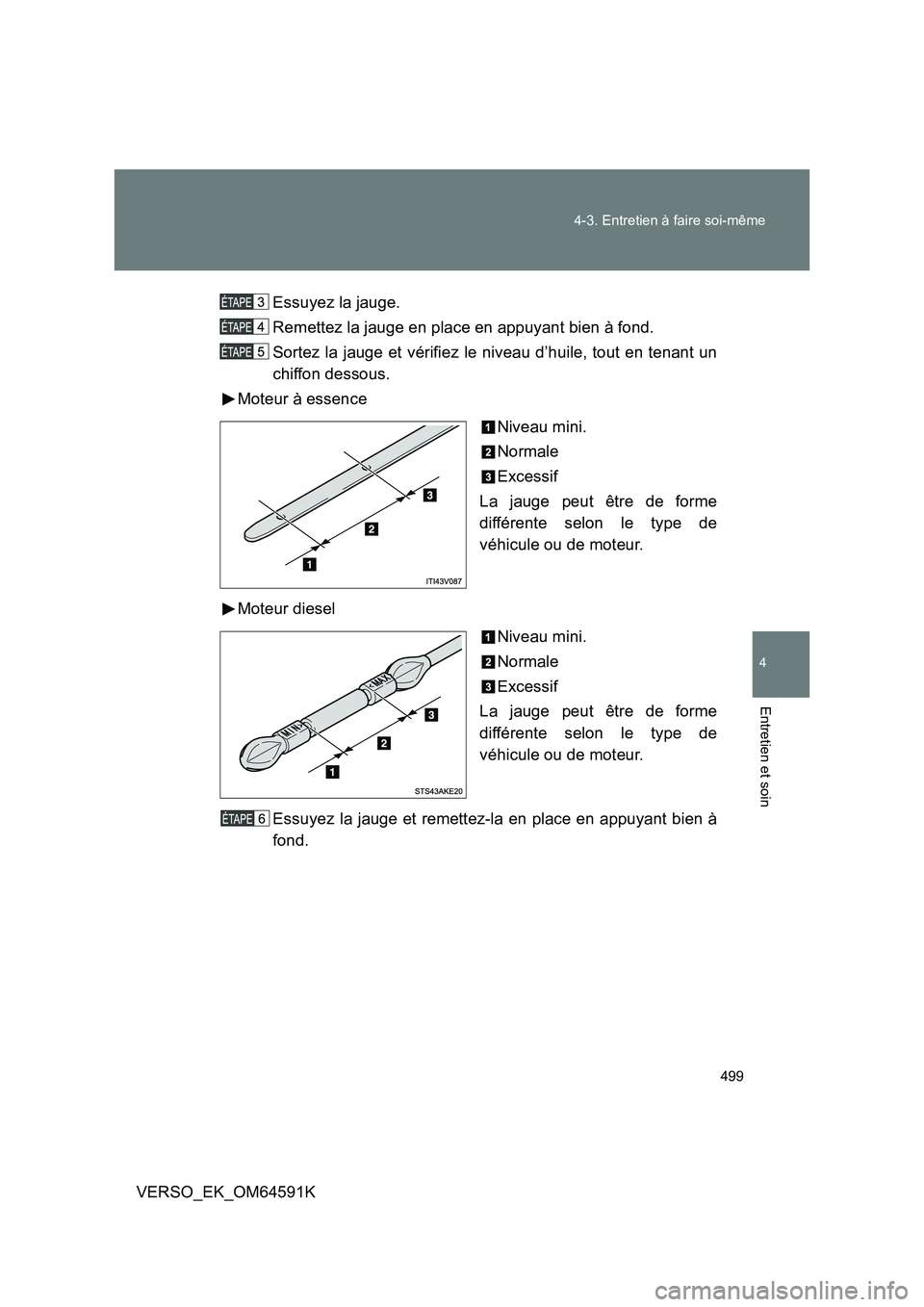

499
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64591K
Essuyez la jauge.
Remettez la jauge en place en appuyant bien à fond.
Sortez la jauge et vérifiez le niveau d’huile, tout en tenant un
chiffon dessous.
Moteur à essence
Niveau mini.
Normale
Excessif
La jauge peut être de forme
différente selon le type de
véhicule ou de moteur.
Moteur diesel
Niveau mini.
Normale
Excessif
La jauge peut être de forme
différente selon le type de
véhicule ou de moteur.
Essuyez la jauge et remettez-la en place en appuyant bien à
fond.

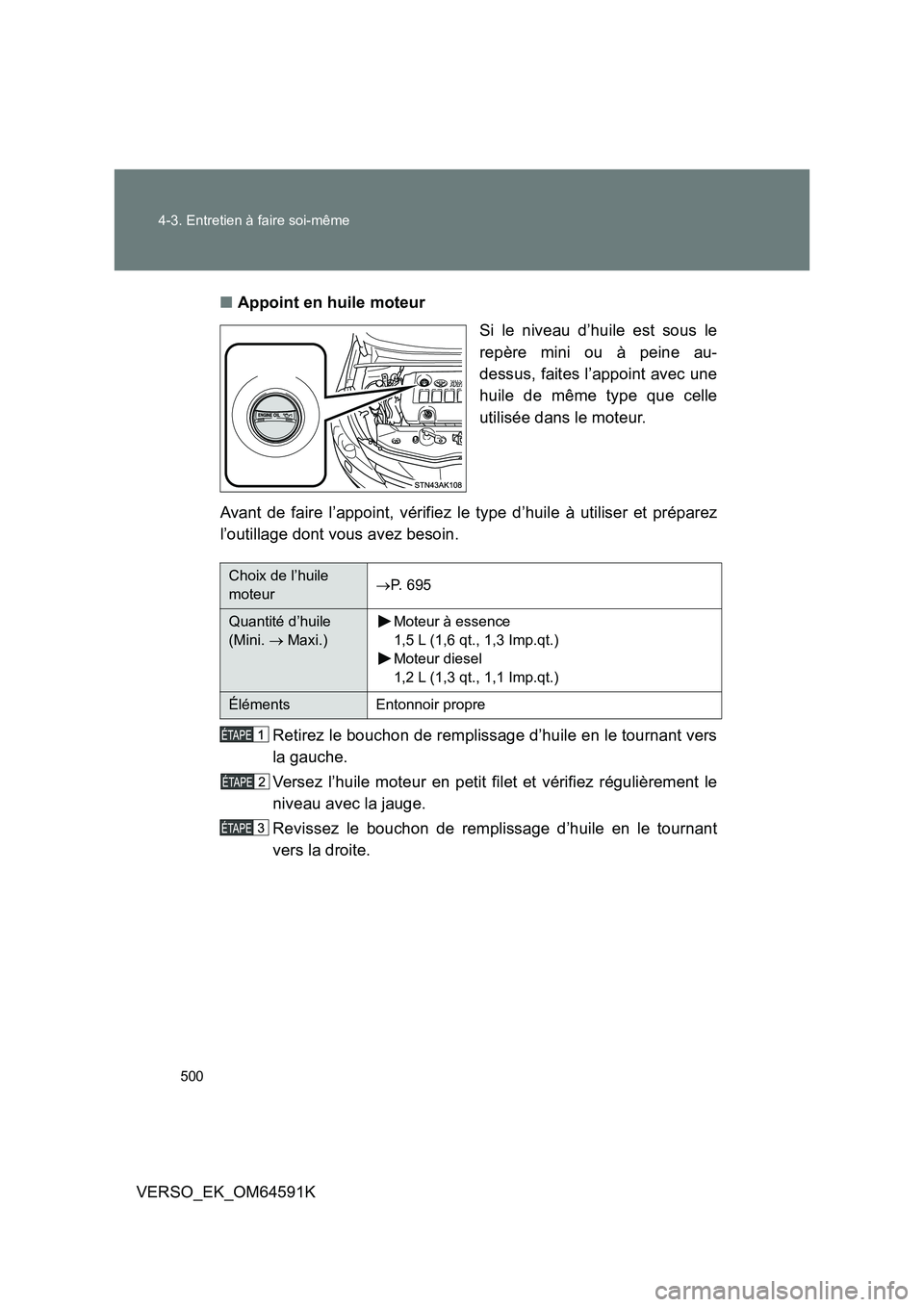

500
4-3. Entretien à faire soi-même
VERSO_EK_OM64591K
■ Appoint en huile moteur
Si le niveau d’huile est sous le
repère mini ou à peine au-
dessus, faites l’appoint avec une
huile de même type que celle
utilisée dans le moteur.
Avant de faire l’appoint, vérifiez le type d’huile à utiliser et préparez
l’outillage dont vous avez besoin.
Retirez le bouchon de remplissage d’huile en le tournant vers
la gauche.
Versez l’huile moteur en petit filet et vérifiez régulièrement le
niveau avec la jauge.
Revissez le bouchon de remplissage d’huile en le tournant
vers la droite.
Choix de l’huile
moteur  P. 695
Quantité d’huile
(Mini.  Maxi.)
Moteur à essence
1,5 L (1,6 qt., 1,3 Imp.qt.)
Moteur diesel
1,2 L (1,3 qt., 1,1 Imp.qt.)
Éléments Entonnoir propre

501
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64591K
■ Consommation en huile moteur
Une certaine quantité d’huile moteur va être consommée pendant la marche
du véhicule. Dans les situations suivantes, il peut arriver que la
consommation d’huile augmente, et qu’il faille faire l’appoint en huile moteur
entre deux vidanges.
● Lorsque le moteur est neuf, par exemple directement après l’achat du
véhicule ou le remplacement du moteur
● Si l’huile utilisée est de mauvaise qualité ou que sa viscosité est
inadaptée
● Lorsque vous utilisez le véhicule à des régimes moteur élevés ou sous
forte charge, pour tracter une caravane/remorque, ou en accélérant et en
décélérant fréquemment
● Lorsque vous laissez le moteur tourner au ralenti trop longtemps, ou
lorsque vous utilisez souvent le véhicule dans des conditions de
circulation chargée
L’intervalle entre deux vidanges d’huile est variable et dépend des
conditions d’utilisation du véhicule.
■ Après la vidange d’huile moteur (moteur diesel uniquement)
Il faut réinitialiser l’indicateur d’entretien d’huile moteur. Procédez comme
suit:
Mettez le contacteur de démarrage sur “ON” (véhicules dépourvus
de système d’accès et de démarrage “mains libres”) ou le bouton
de démarrage/d’arrêt moteur “ENGINE START STOP” en mode
DÉMARRAGE (véhicules équipés du système d’accès et de
démarrage “mains libres”), puis affichez le totalisateur partiel A.
( P. 250)
Mettez le contacteur de démarrage sur “LOCK” (véhicules
dépourvus de système d’accès et de démarrage “mains libres”) ou
le bouton de démarrage/d’arrêt moteur “ENGINE START STOP”
sur arrêt (véhicules équipés du système d’accès et de démarrage
“mains libres”).

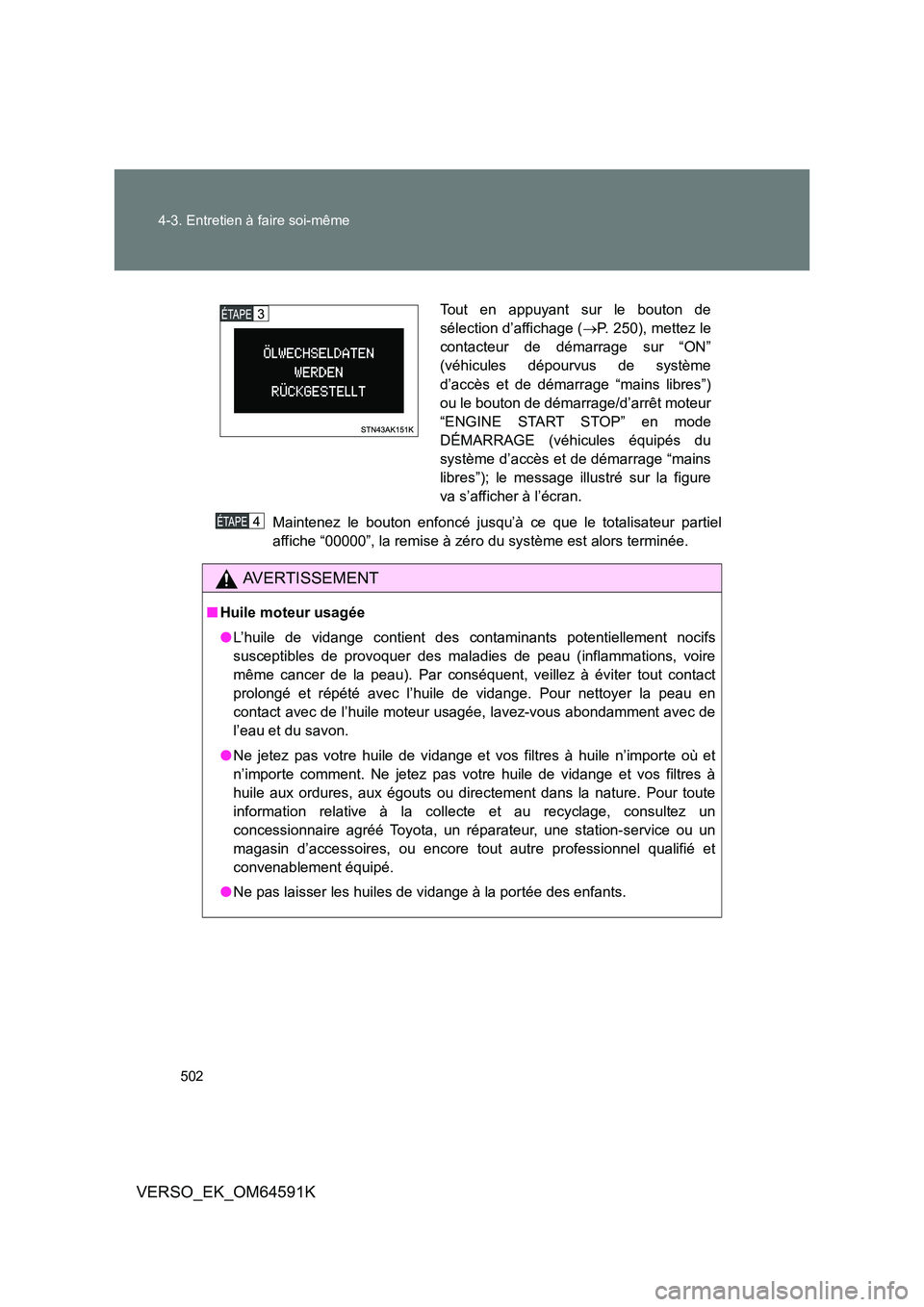

502
4-3. Entretien à faire soi-même
VERSO_EK_OM64591K
Maintenez le bouton enfoncé jusqu’à ce que le totalisateur partiel
affiche “00000”, la remise à zéro du système est alors terminée.
AVERTISSEMENT
■ Huile moteur usagée
● L’huile de vidange contient des contaminants potentiellement nocifs
susceptibles de provoquer des maladies de peau (inflammations, voire
même cancer de la peau). Par conséquent, veillez à éviter tout contact
prolongé et répété avec l’huile de vidange. Pour nettoyer la peau en
contact avec de l’huile moteur usagée, lavez-vous abondamment avec de
l’eau et du savon.
● Ne jetez pas votre huile de vidange et vos filtres à huile n’importe où et
n’importe comment. Ne jetez pas votre huile de vidange et vos filtres à
huile aux ordures, aux égouts ou directement dans la nature. Pour toute
information relative à la collecte et au recyclage, consultez un
concessionnaire agréé Toyota, un réparateur, une station-service ou un
magasin d’accessoires, ou encore tout autre professionnel qualifié et
convenablement équipé.
● Ne pas laisser les huiles de vidange à la portée des enfants.
Tout en appuyant sur le bouton de
sélection d’affichage ( P. 250), mettez le
contacteur de démarrage sur “ON”
(véhicules dépourvus de système
d’accès et de démarrage “mains libres”)
ou le bouton de démarrage/d’arrêt moteur
“ENGINE START STOP” en mode
DÉMARRAGE (véhicules équipés du
système d’accès et de démarrage “mains
libres”); le message illustré sur la figure
va s’afficher à l’écran.

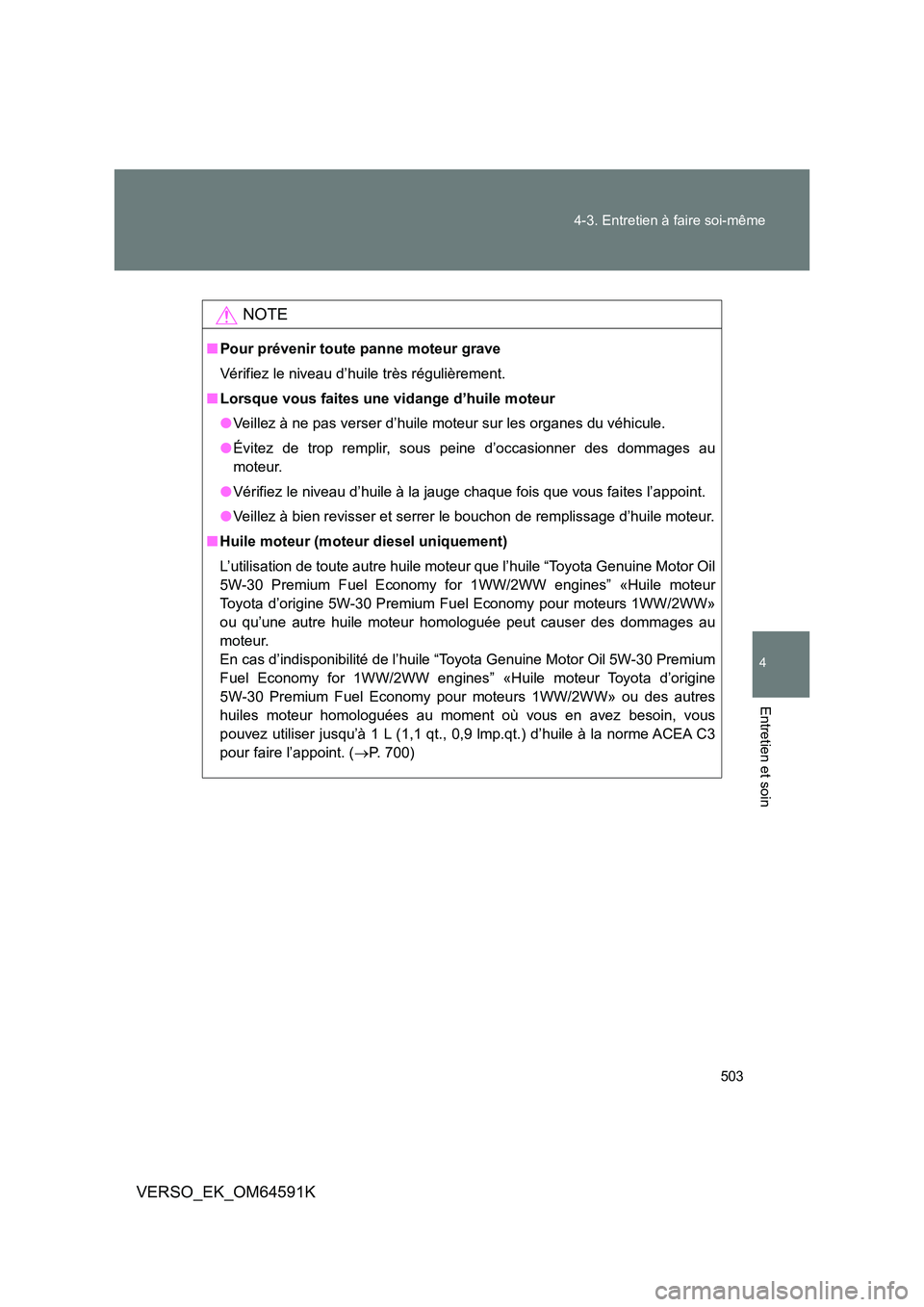

503
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64591K
NOTE
■ Pour prévenir toute panne moteur grave
Vérifiez le niveau d’huile très régulièrement.
■ Lorsque vous faites une vidange d’huile moteur
● Veillez à ne pas verser d’huile moteur sur les organes du véhicule.
● Évitez de trop remplir, sous peine d’occasionner des dommages au
moteur.
● Vérifiez le niveau d’huile à la jauge chaque fois que vous faites l’appoint.
● Veillez à bien revisser et serrer le bouchon de remplissage d’huile moteur.
■ Huile moteur (moteur diesel uniquement)
L’utilisation de toute autre huile moteur que l’huile “Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 1WW/2WW engines” «Huile moteur
Toyota d’origine 5W-30 Premium Fuel Economy pour moteurs 1WW/2WW»
ou qu’une autre huile moteur homologuée peut causer des dommages au
moteur.
En cas d’indisponibilité de l’huile “Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 1WW/2WW engines” «H uile moteur Toyota d’origine
5W-30 Premium Fuel Economy pour moteurs 1WW/2WW» ou des autres
huiles moteur homologuées au moment où vous en avez besoin, vous
pouvez utiliser jusqu’à 1 L (1,1 qt., 0,9 lmp.qt.) d’huile à la norme ACEA C3
pour faire l’appoint. ( P. 700)

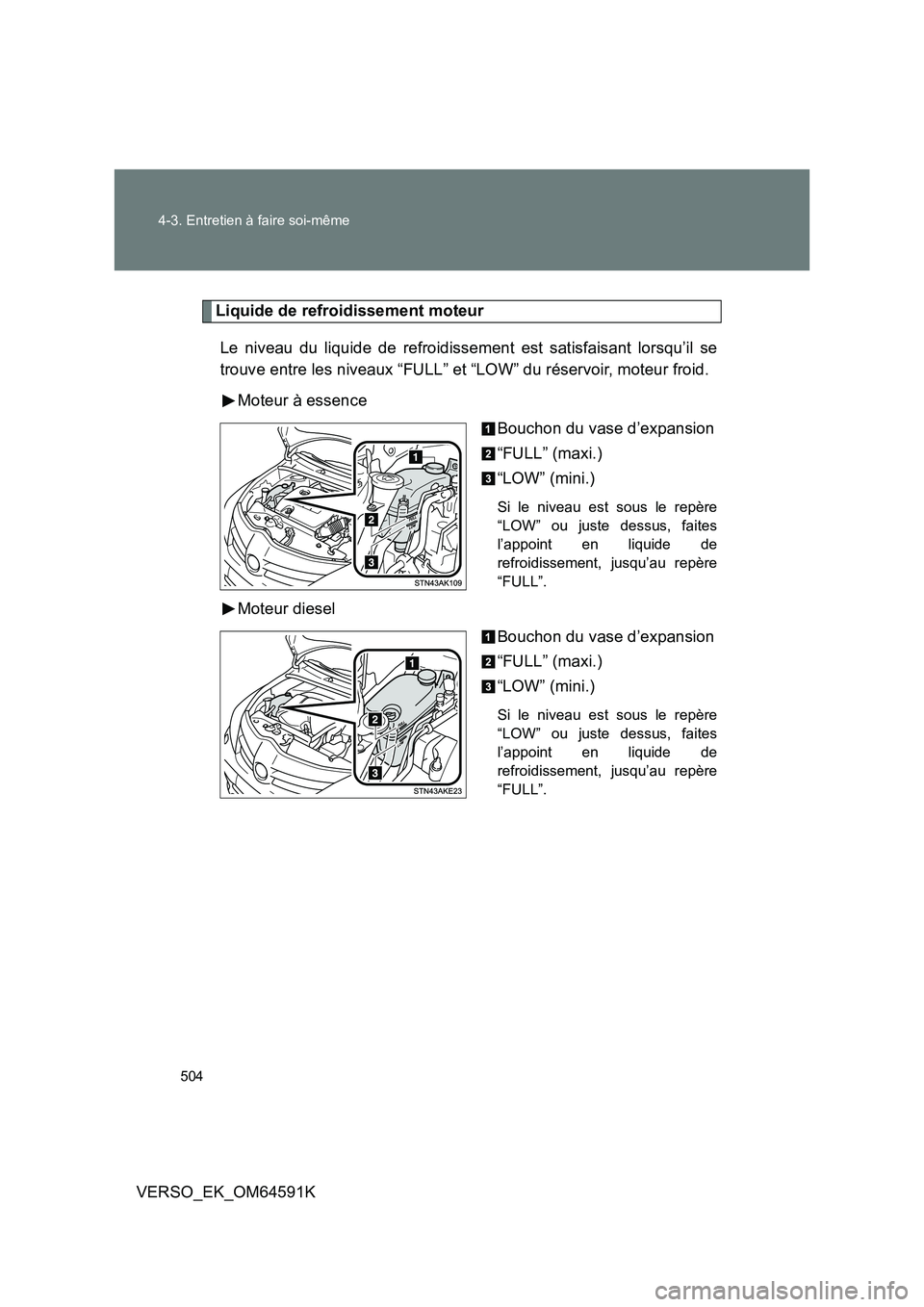

504
4-3. Entretien à faire soi-même
VERSO_EK_OM64591K
Liquide de refroidissement moteur
Le niveau du liquide de refroidissement est satisfaisant lorsqu’il se
trouve entre les niveaux “FULL” et “LOW” du réservoir, moteur froid.
Moteur à essence
Bouchon du vase d’expansion
“FULL” (maxi.)
“LOW” (mini.)
Si le niveau est sous le repère
“LOW” ou juste dessus, faites
l’appoint en liquide de
refroidissement, jusqu’au repère
“FULL”.
Moteur diesel
Bouchon du vase d’expansion
“FULL” (maxi.)
“LOW” (mini.)
Si le niveau est sous le repère
“LOW” ou juste dessus, faites
l’appoint en liquide de
refroidissement, jusqu’au repère
“FULL”.
