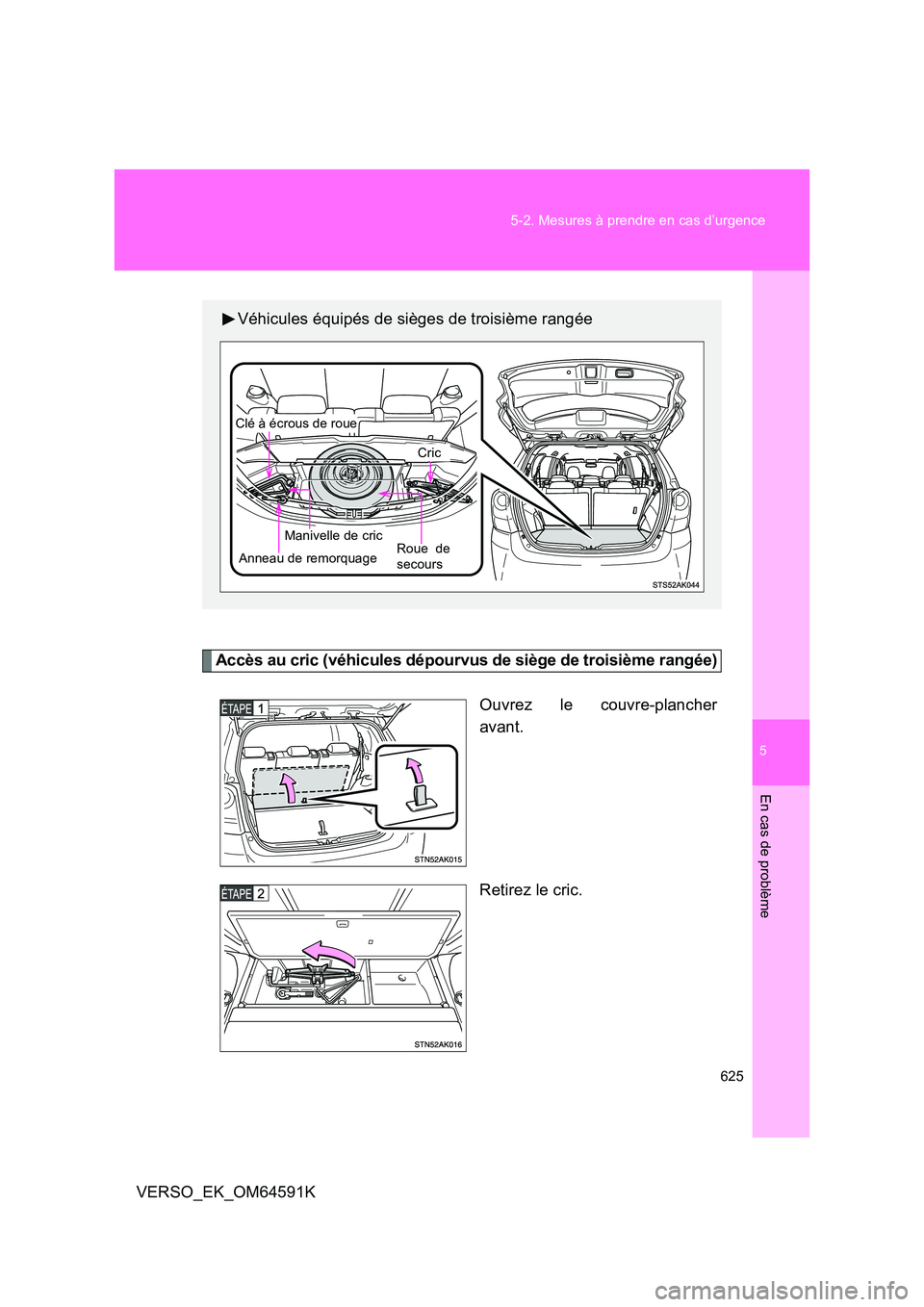

625
5-2. Mesures à prendre en cas d’urgence
En cas de problème
VERSO_EK_OM64591K
Accès au cric (véhicules dépourvus de siège de troisième rangée)
Ouvrez le couvre-plancher
avant.
Retirez le cric.
Véhicules équipés de sièges de troisième rangée
Roue de secours
Manivelle de cric
Cric
Clé à écrous de roue
Anneau de remorquage

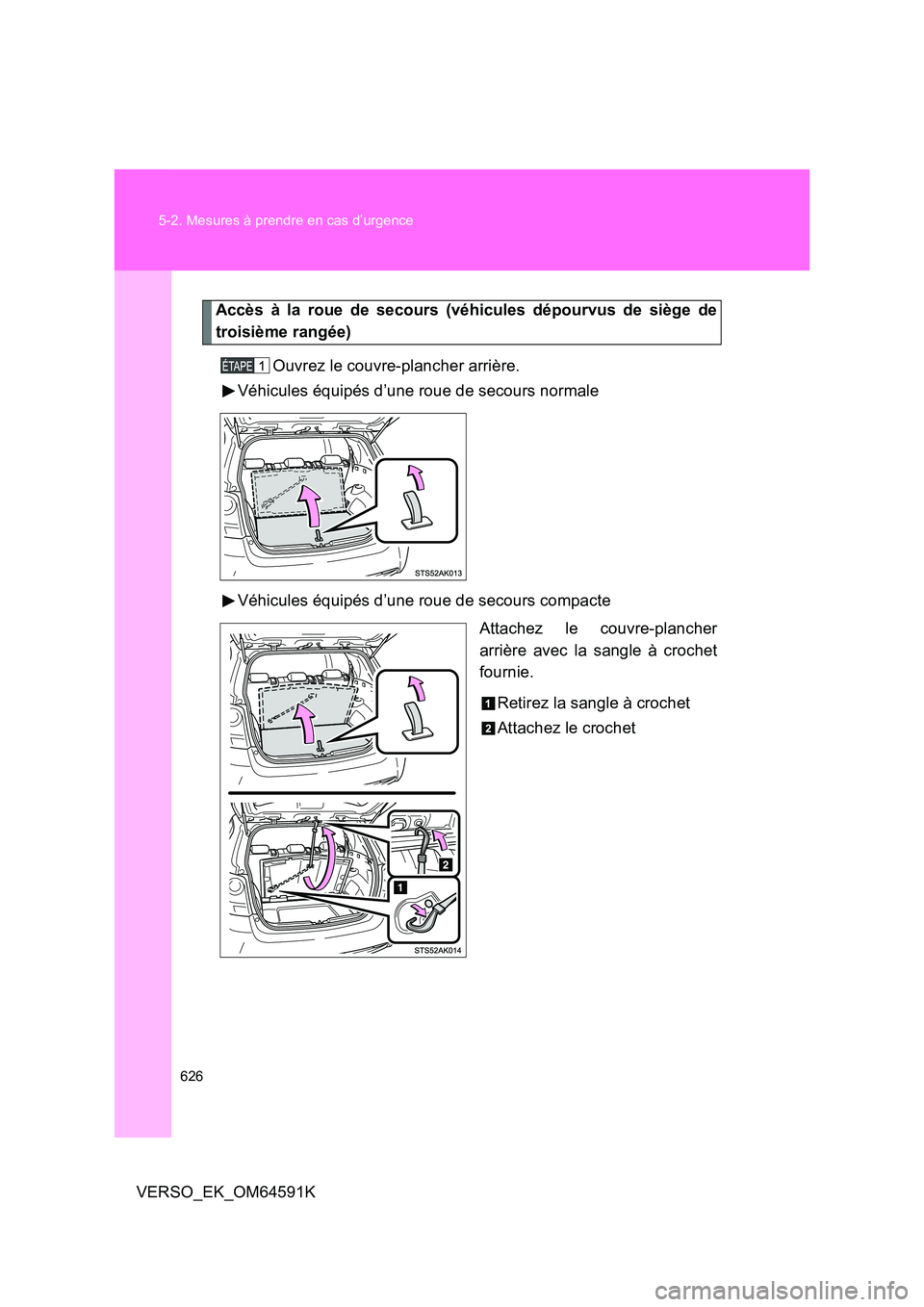

626
5-2. Mesures à prendre en cas d’urgence
VERSO_EK_OM64591K
Accès à la roue de secours (véhicules dépourvus de siège de
troisième rangée)
Ouvrez le couvre-plancher arrière.
Véhicules équipés d’une roue de secours normale
Véhicules équipés d’une roue de secours compacte
Attachez le couvre-plancher
arrière avec la sangle à crochet
fournie.
Retirez la sangle à crochet
Attachez le crochet

5

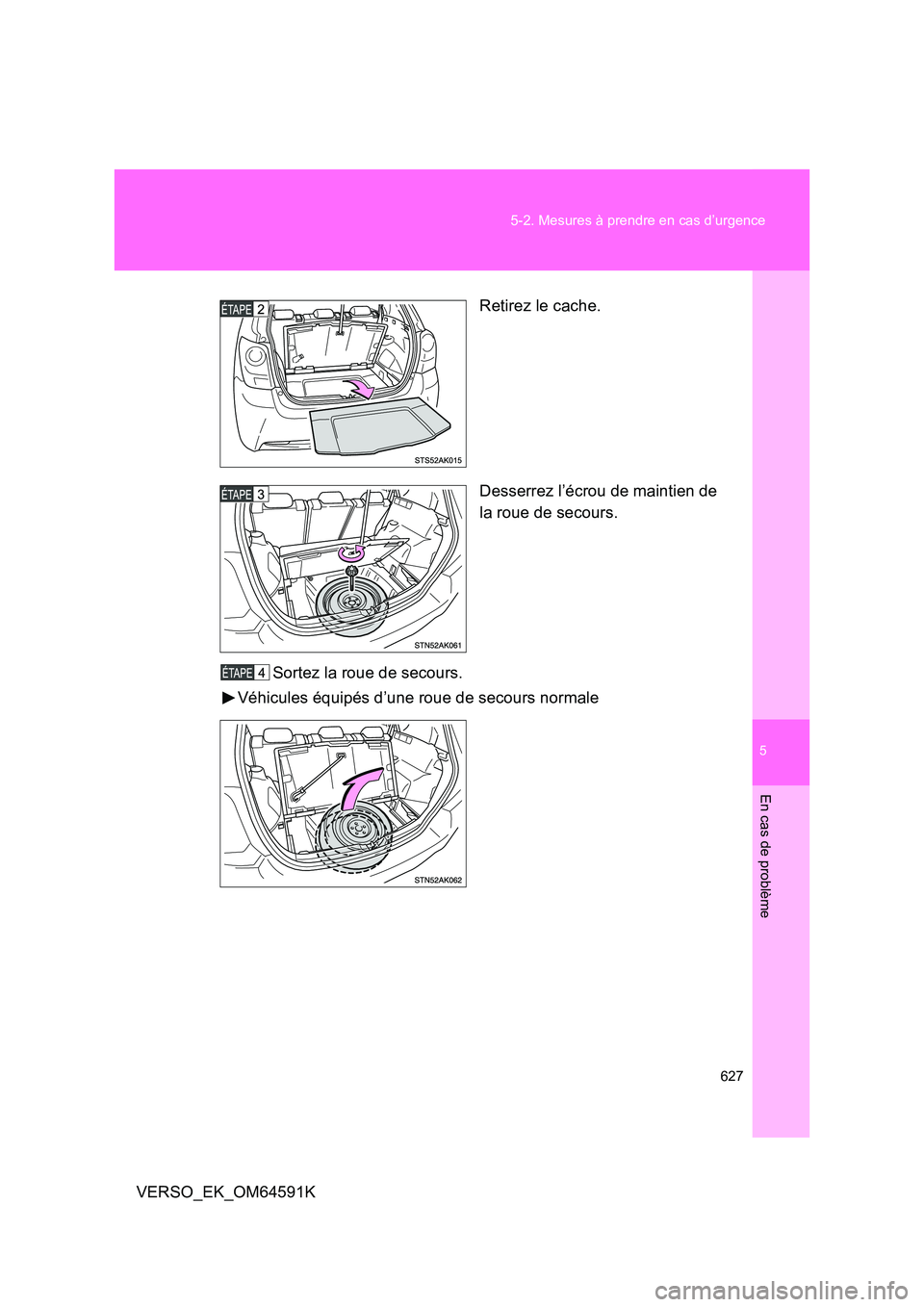

627
5-2. Mesures à prendre en cas d’urgence
En cas de problème
VERSO_EK_OM64591K
Retirez le cache.
Desserrez l’écrou de maintien de
la roue de secours.
Sortez la roue de secours.
Véhicules équipés d’une roue de secours normale

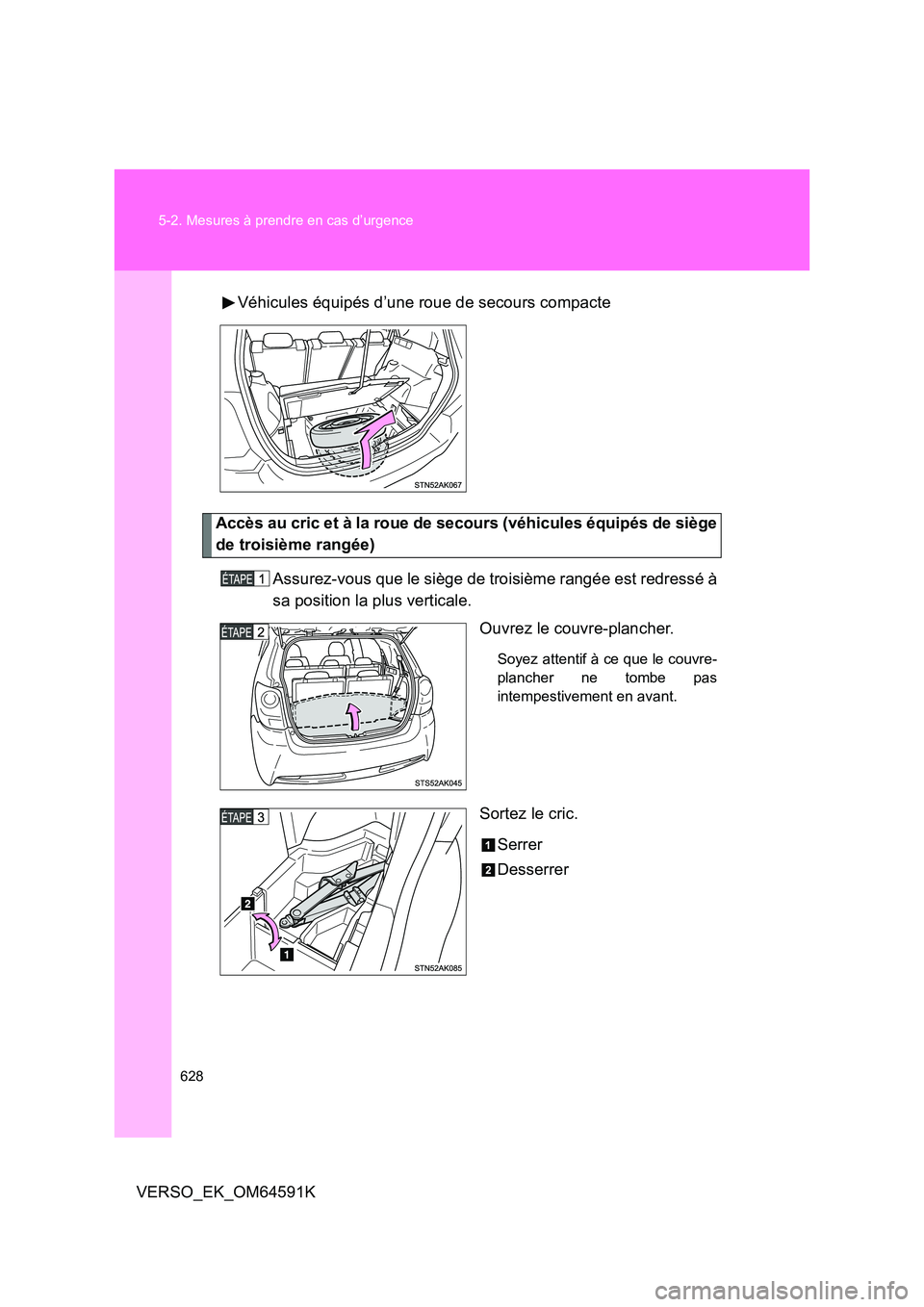

628
5-2. Mesures à prendre en cas d’urgence
VERSO_EK_OM64591K
Véhicules équipés d’une roue de secours compacte
Accès au cric et à la roue de secours (véhicules équipés de siège
de troisième rangée)
Assurez-vous que le siège de troisième rangée est redressé à
sa position la plus verticale.
Ouvrez le couvre-plancher.
Soyez attentif à ce que le couvre-
plancher ne tombe pas
intempestivement en avant.
Sortez le cric.
Serrer
Desserrer

5

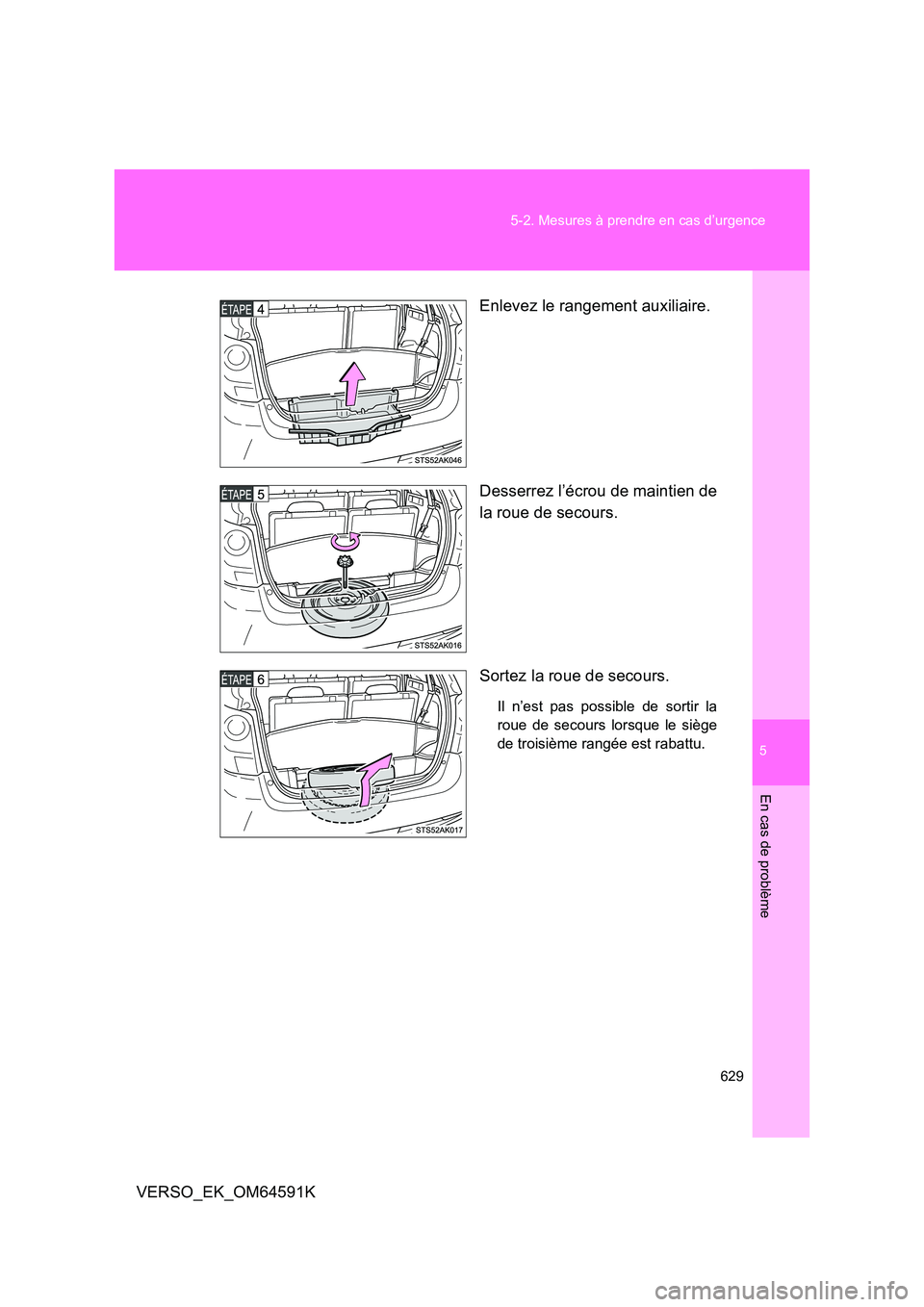

629
5-2. Mesures à prendre en cas d’urgence
En cas de problème
VERSO_EK_OM64591K
Enlevez le rangement auxiliaire.
Desserrez l’écrou de maintien de
la roue de secours.
Sortez la roue de secours.
Il n’est pas possible de sortir la
roue de secours lorsque le siège
de troisième rangée est rabattu.

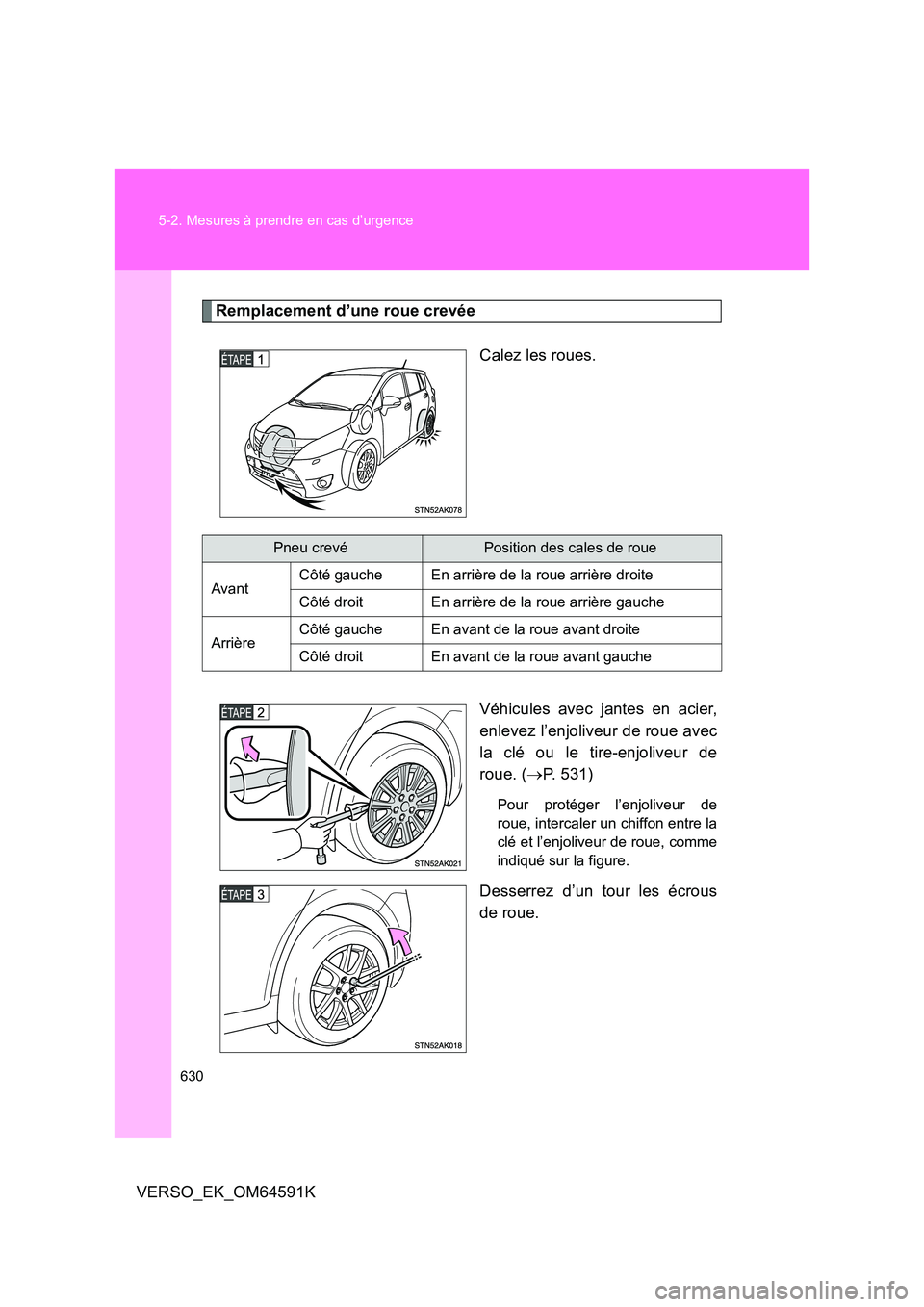

630
5-2. Mesures à prendre en cas d’urgence
VERSO_EK_OM64591K
Remplacement d’une roue crevée
Calez les roues.
Véhicules avec jantes en acier,
enlevez l’enjoliveur de roue avec
la clé ou le tire-enjoliveur de
roue. ( P. 531)
Pour protéger l’enjoliveur de
roue, intercaler un chiffon entre la
clé et l’enjoliveur de roue, comme
indiqué sur la figure.
Desserrez d’un tour les écrous
de roue.
Pneu crevéPosition des cales de roue
Avant Côté gauche En arrière de la roue arrière droite
Côté droit En arrière de la roue arrière gauche
Arrière Côté gauche En avant de la roue avant droite
Côté droit En avant de la roue avant gauche

5

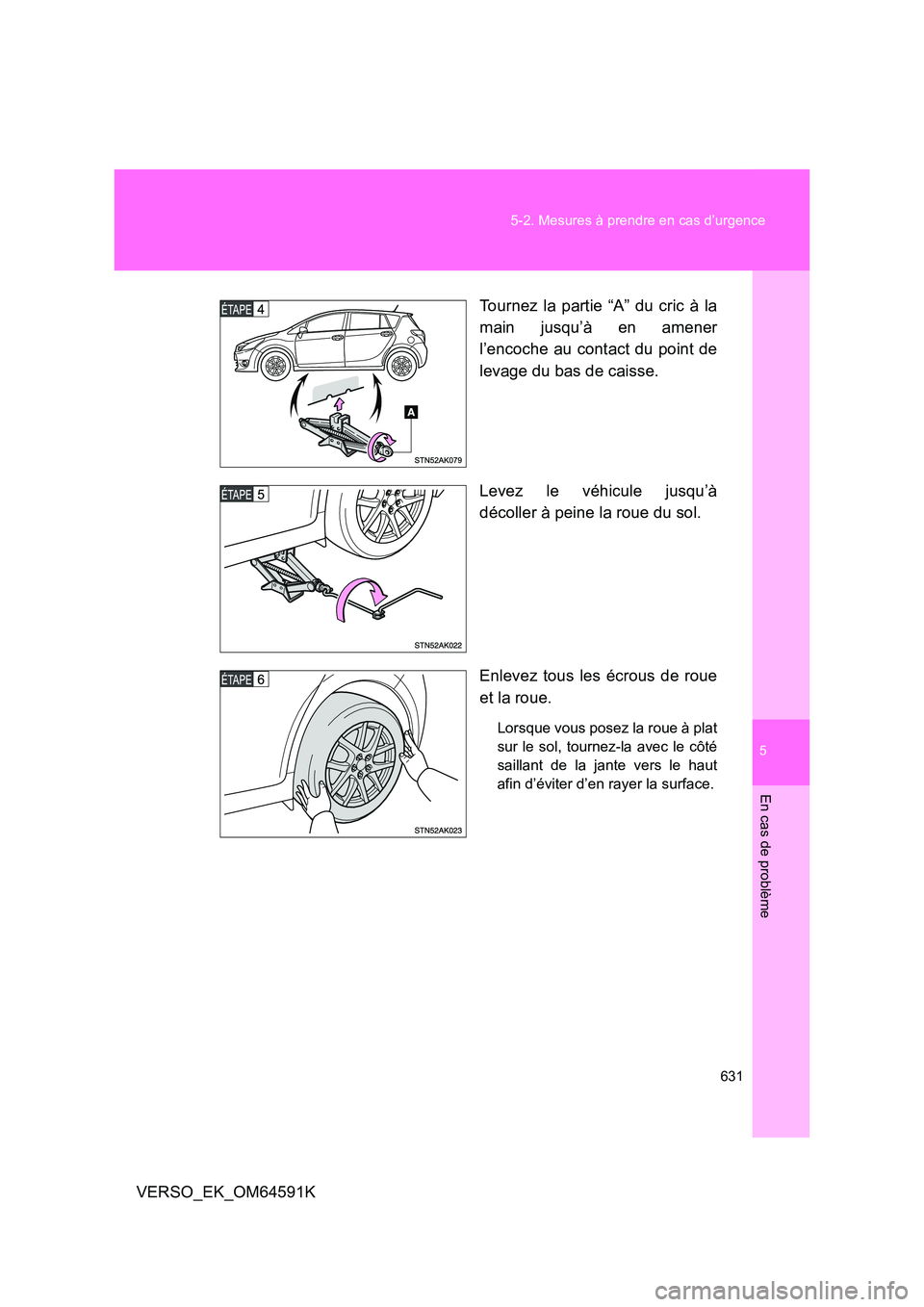

631
5-2. Mesures à prendre en cas d’urgence
En cas de problème
VERSO_EK_OM64591K
Tournez la partie “A” du cric à la
main jusqu’à en amener
l’encoche au contact du point de
levage du bas de caisse.
Levez le véhicule jusqu’à
décoller à peine la roue du sol.
Enlevez tous les écrous de roue
et la roue.
Lorsque vous posez la roue à plat
sur le sol, tournez-la avec le côté
saillant de la jante vers le haut
afin d’éviter d’en rayer la surface.

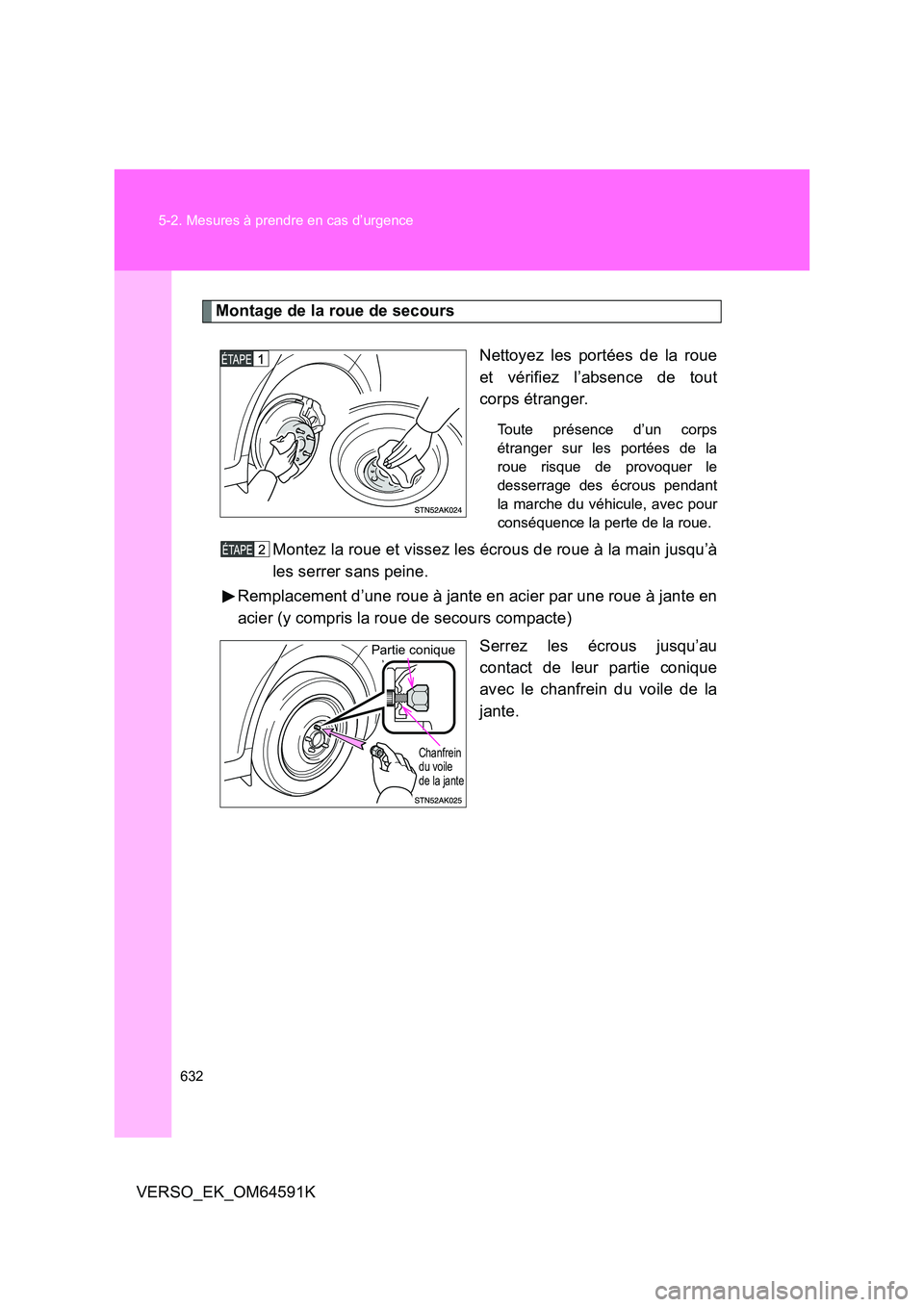

632
5-2. Mesures à prendre en cas d’urgence
VERSO_EK_OM64591K
Montage de la roue de secours
Nettoyez les portées de la roue
et vérifiez l’absence de tout
corps étranger.
Toute présence d’un corps
étranger sur les portées de la
roue risque de provoquer le
desserrage des écrous pendant
la marche du véhicule, avec pour
conséquence la perte de la roue.
Montez la roue et vissez les écrous de roue à la main jusqu’à
les serrer sans peine.
Remplacement d’une roue à jante en acier par une roue à jante en
acier (y compris la roue de secours compacte)
Serrez les écrous jusqu’au
contact de leur partie conique
avec le chanfrein du voile de la
jante.
Partie conique
Chanfrein du voile de la jante
