2016 TOYOTA VERSO Manuale duso (in Italian)

5
625

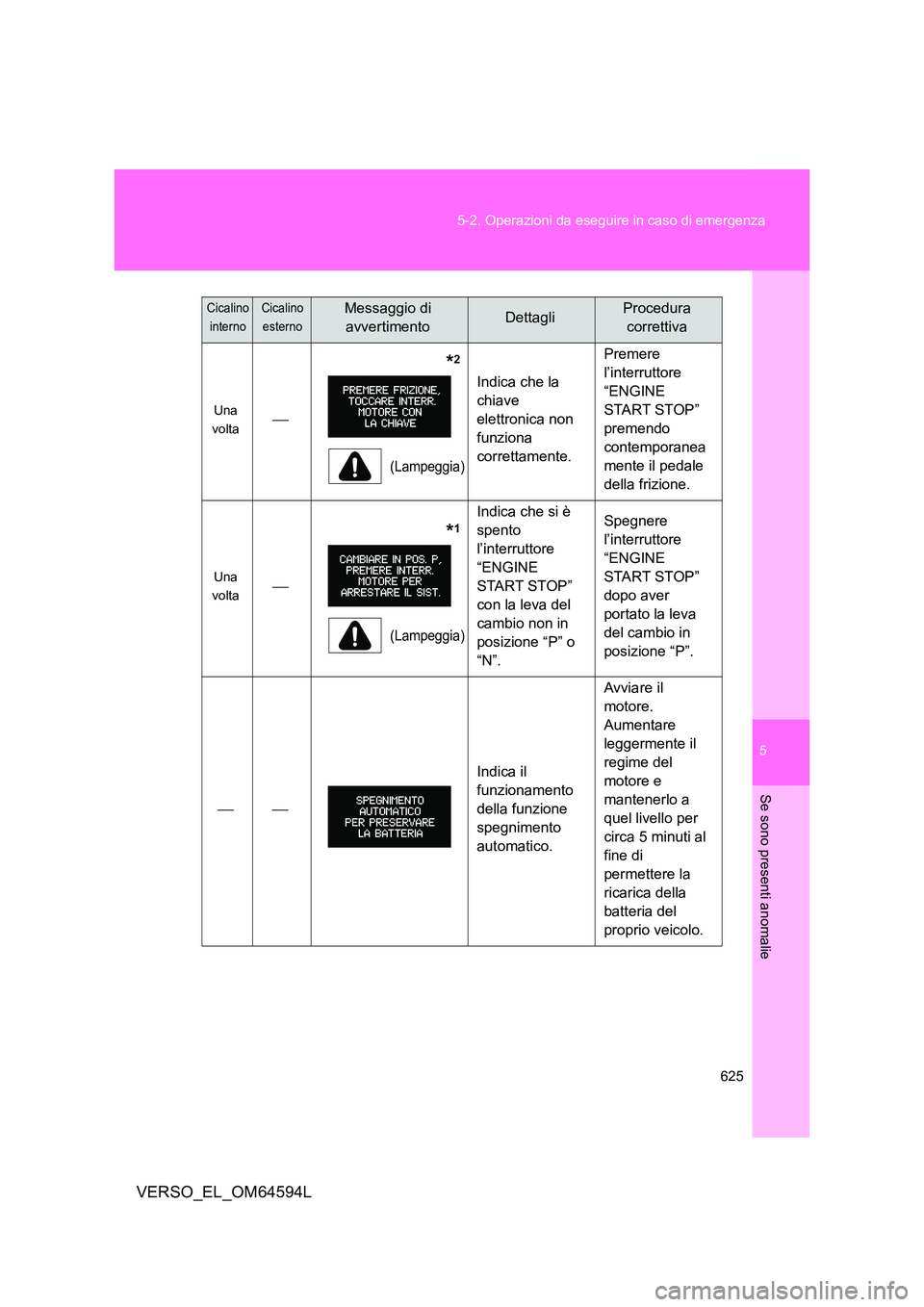

5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
VERSO_EL_OM64594L
Una
volta
*2
(Lampeggia)
Indica che la
chiave
elettronica non
funziona
correttamente.
Premere
l’interruttore
“ENGINE
START STOP”
premendo
contemporanea
mente il pedale
della frizione.
Una
volta
*1
(Lampeggia)
Indica che si è
spento
l’interruttore
“ENGINE
START STOP”
con la leva del
cambio non in
posizione “P” o
“N”.
Spegnere
l’interruttore
“ENGINE
START STOP”
dopo aver
portato la leva
del cambio in
posizione “P”.

Indica il
funzionamento
della funzione
spegnimento
automatico.
Avviare il
motore.
Aumentare
leggermente il
regime del
motore e
mantenerlo a
quel livello per
circa 5 minuti al
fine di
permettere la
ricarica della
batteria del
proprio veicolo.
Cicalino
interno
Cicalino
esterno
Messaggio di
avvertimentoDettagliProcedura
correttiva

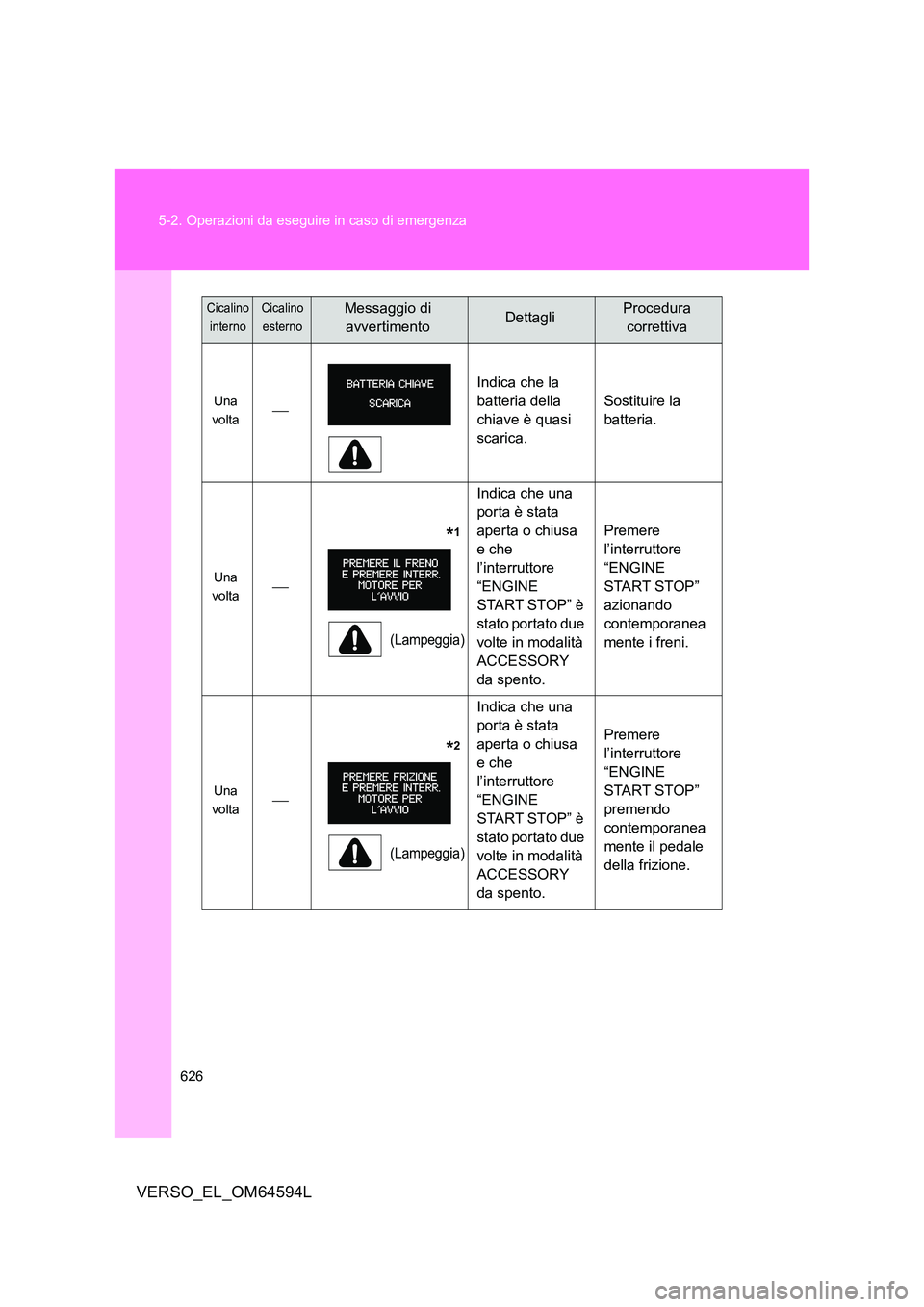

626
5-2. Operazioni da eseguire in caso di emergenza
VERSO_EL_OM64594L
Una
volta
Indica che la
batteria della
chiave è quasi
scarica.
Sostituire la
batteria.
Una
volta
*1
(Lampeggia)
Indica che una
porta è stata
aperta o chiusa
e che
l’interruttore
“ENGINE
START STOP” è
stato portato due
volte in modalità
ACCESSORY
da spento.
Premere
l’interruttore
“ENGINE
START STOP”
azionando
contemporanea
mente i freni.
Una
volta
*2
(Lampeggia)
Indica che una
porta è stata
aperta o chiusa
e che
l’interruttore
“ENGINE
START STOP” è
stato portato due
volte in modalità
ACCESSORY
da spento.
Premere
l’interruttore
“ENGINE
START STOP”
premendo
contemporanea
mente il pedale
della frizione.
Cicalino
interno
Cicalino
esterno
Messaggio di
avvertimentoDettagliProcedura
correttiva

5

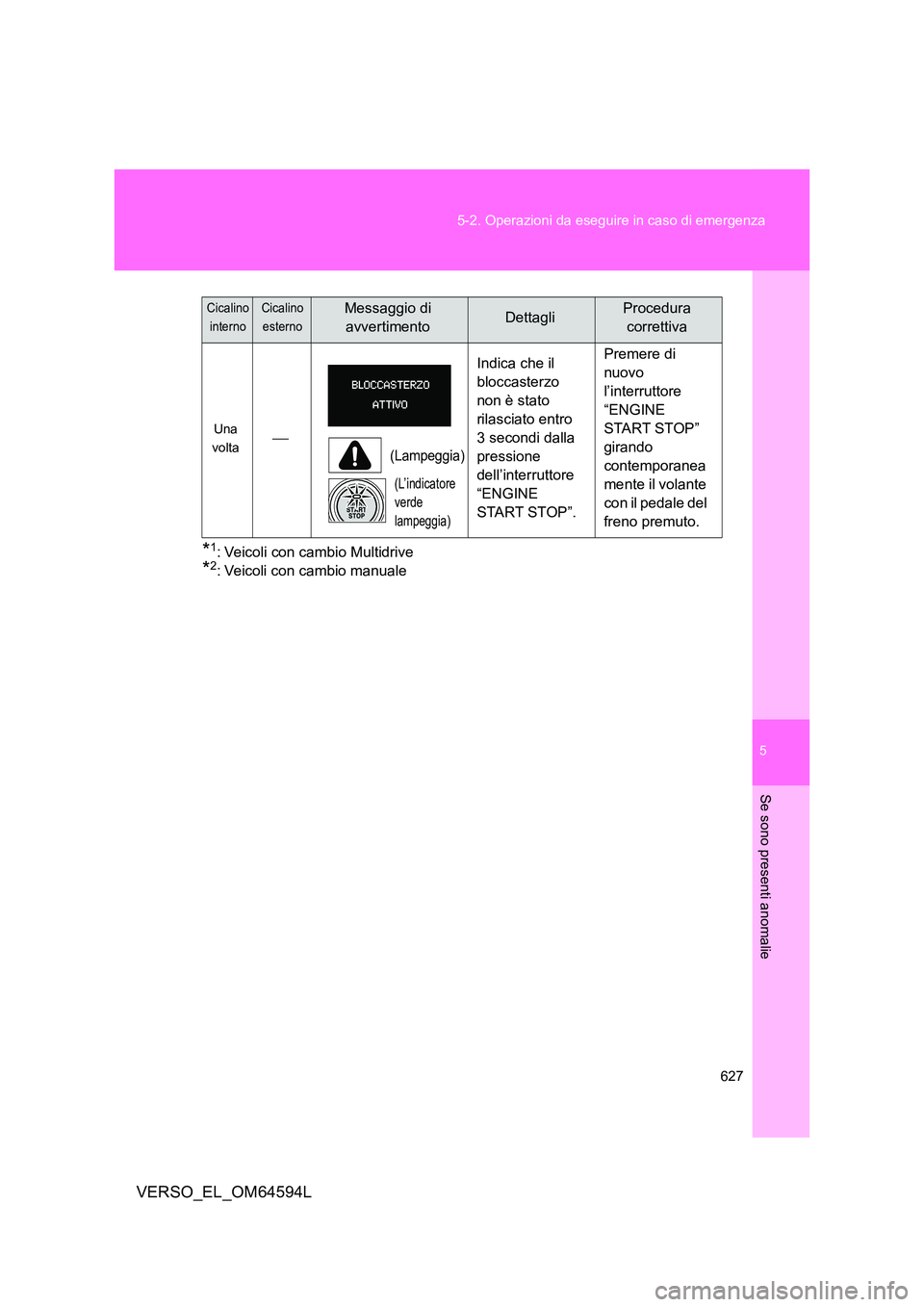

627
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
VERSO_EL_OM64594L
*1: Veicoli con cambio Multidrive
*2: Veicoli con cambio manuale
Una
volta
(Lampeggia)
(L’indicatore
verde
lampeggia)
Indica che il
bloccasterzo
non è stato
rilasciato entro
3 secondi dalla
pressione
dell’interruttore
“ENGINE
START STOP”.
Premere di
nuovo
l’interruttore
“ENGINE
START STOP”
girando
contemporanea
mente il volante
con il pedale del
freno premuto.
Cicalino
interno
Cicalino
esterno
Messaggio di
avvertimentoDettagliProcedura
correttiva

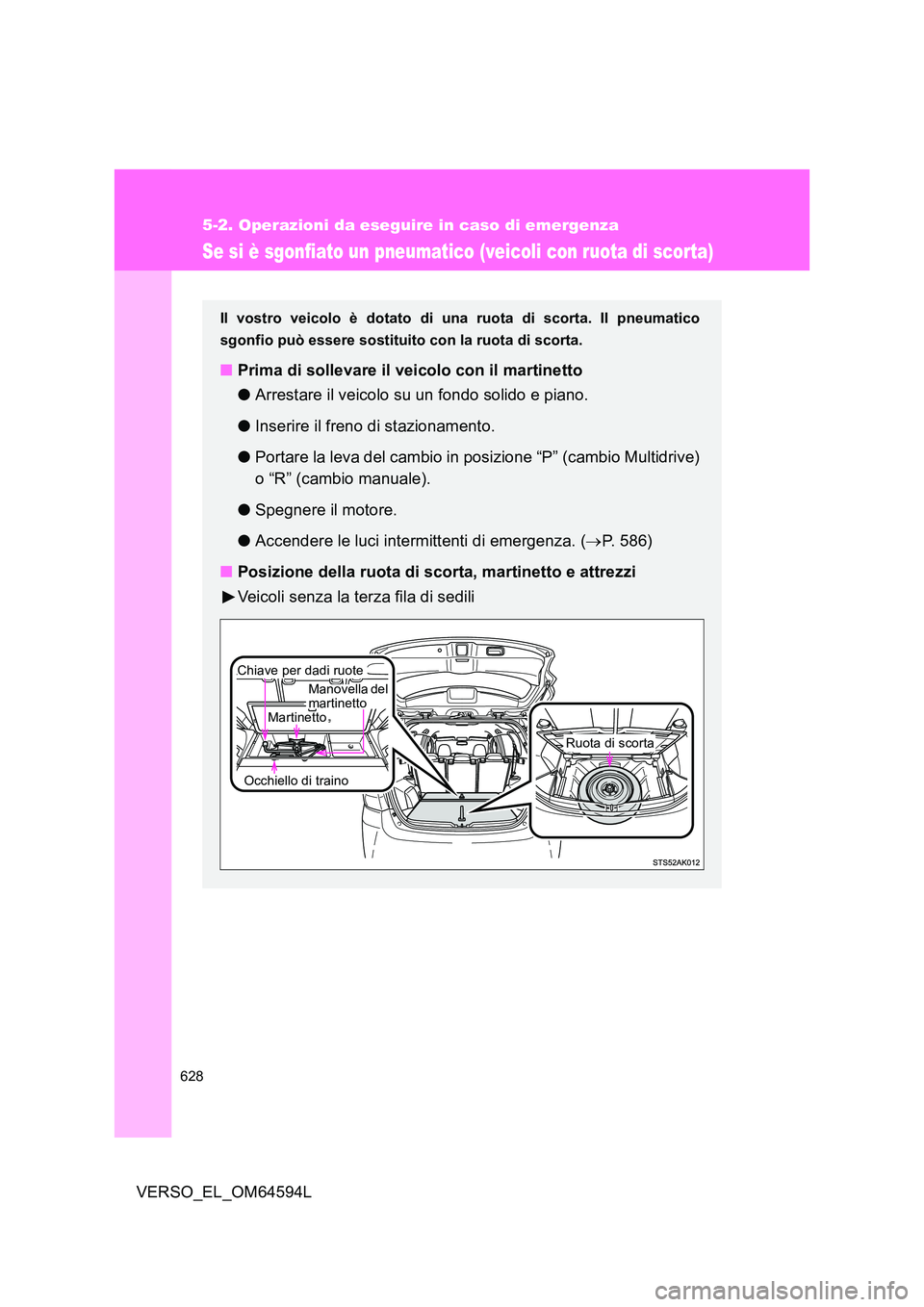

628
5-2. Operazioni da eseguire in caso di emergenza
VERSO_EL_OM64594L
Se si è sgonfiato un pneumatico (veicoli con ruota di scorta)
Il vostro veicolo è dotato di una ruota di scorta. Il pneumatico
sgonfio può essere sostituito con la ruota di scorta.
■ Prima di sollevare il veicolo con il martinetto
● Arrestare il veicolo su un fondo solido e piano.
● Inserire il freno di stazionamento.
● Portare la leva del cambio in posizione “P” (cambio Multidrive)
o “R” (cambio manuale).
● Spegnere il motore.
● Accendere le luci intermittenti di emergenza. (P. 586)
■ Posizione della ruota di scorta, martinetto e attrezzi
Veicoli senza la terza fila di sedili
Ruota di scorta
Manovella del martinettoMartinetto
Chiave per dadi ruote
Occhiello di traino

5
629
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
VERSO_EL_OM64594L
Estrazione del martinetto (veicoli senza la terza fila di sedili)
Aprire la sezione anteriore del
pianale.
Estrarre il martinetto.
Veicoli con la terza fila di sedili
Ruota di scorta
Manovella del martinetto
Martinetto
Chiave per dadi ruote
Occhiello di traino

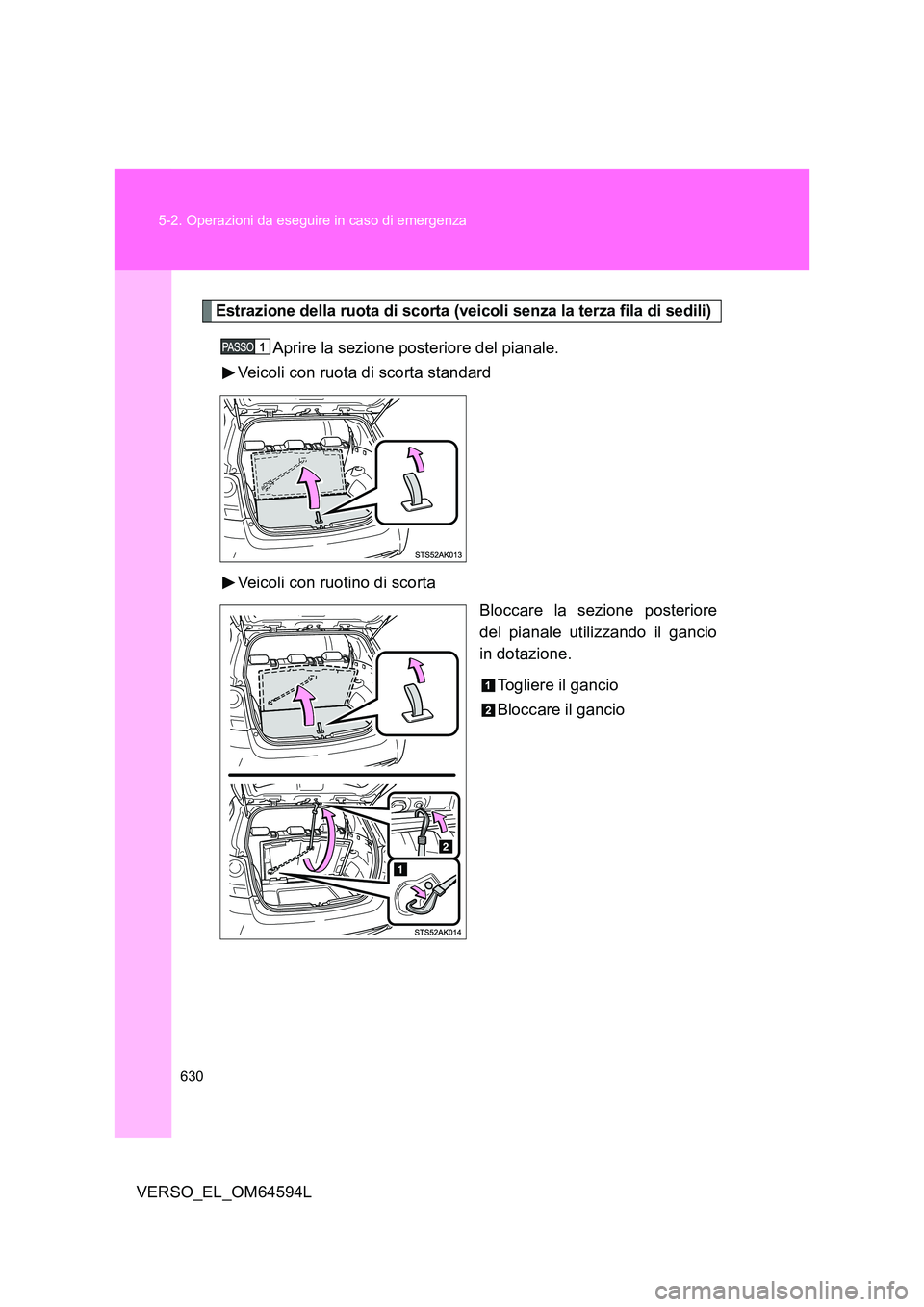

630
5-2. Operazioni da eseguire in caso di emergenza
VERSO_EL_OM64594L
Estrazione della ruota di scorta (veicoli senza la terza fila di sedili)
Aprire la sezione posteriore del pianale.
Veicoli con ruota di scorta standard
Veicoli con ruotino di scorta
Bloccare la sezione posteriore
del pianale utilizzando il gancio
in dotazione.
Togliere il gancio
Bloccare il gancio

5

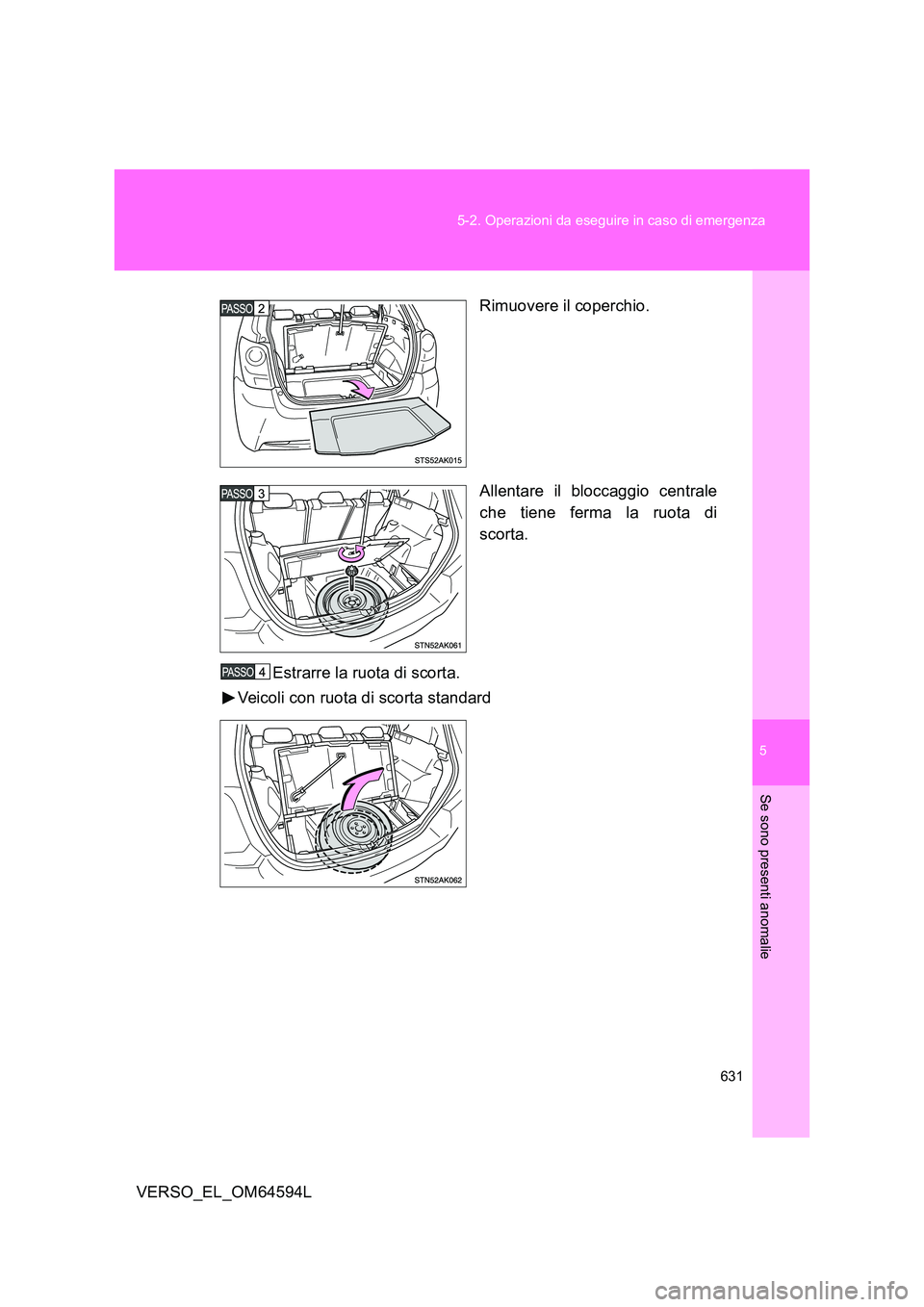

631
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
VERSO_EL_OM64594L
Rimuovere il coperchio.
Allentare il bloccaggio centrale
che tiene ferma la ruota di
scorta.
Estrarre la ruota di scorta.
Veicoli con ruota di scorta standard

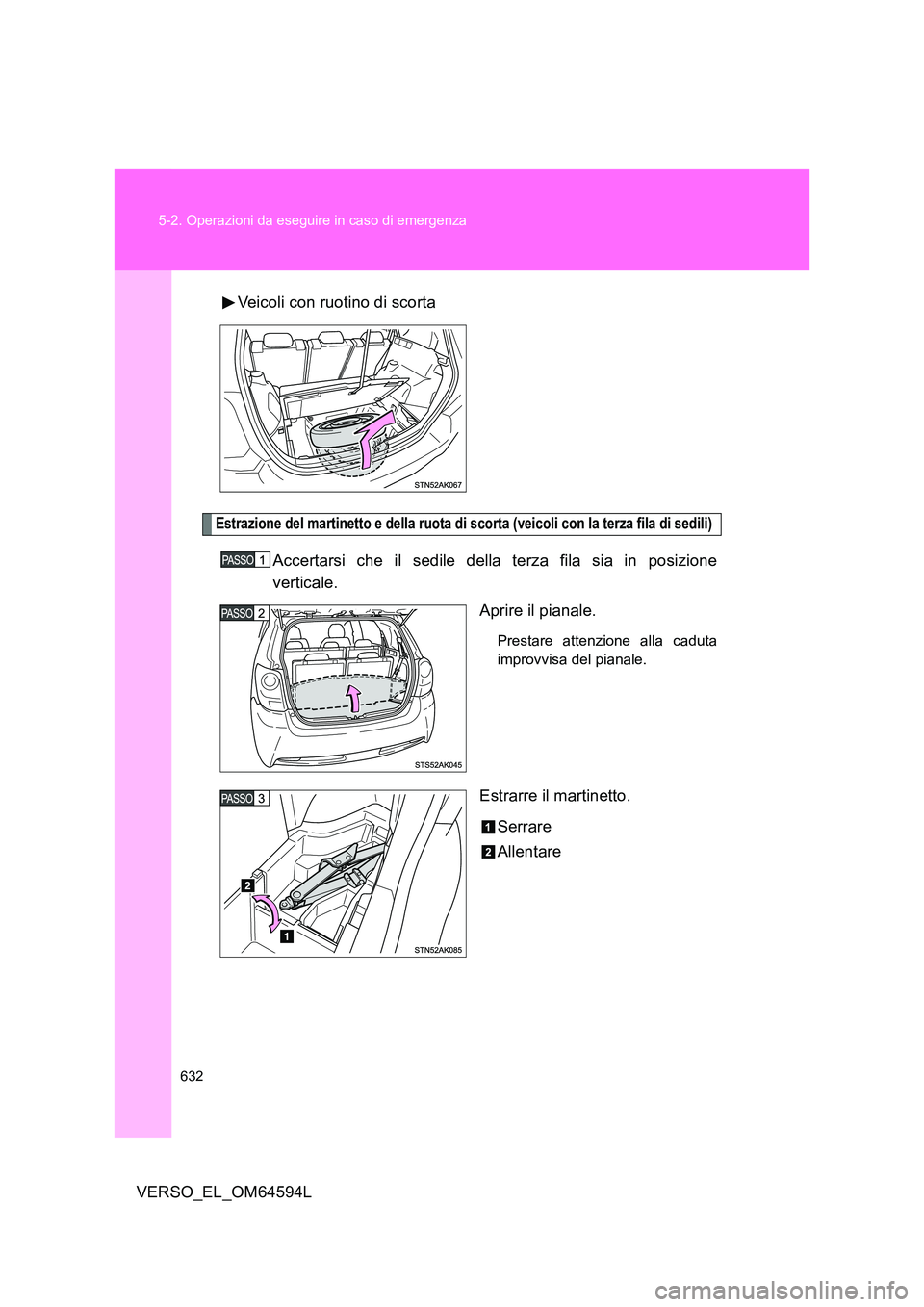

632
5-2. Operazioni da eseguire in caso di emergenza
VERSO_EL_OM64594L
Veicoli con ruotino di scorta
Estrazione del martinetto e della ruota di scorta (veicoli con la terza fila di sedili)
Accertarsi che il sedile della terza fila sia in posizione
verticale.
Aprire il pianale.
Prestare attenzione alla caduta
improvvisa del pianale.
Estrarre il martinetto.
Serrare
Allentare
