2016 TOYOTA VERSO Manuale duso (in Italian)

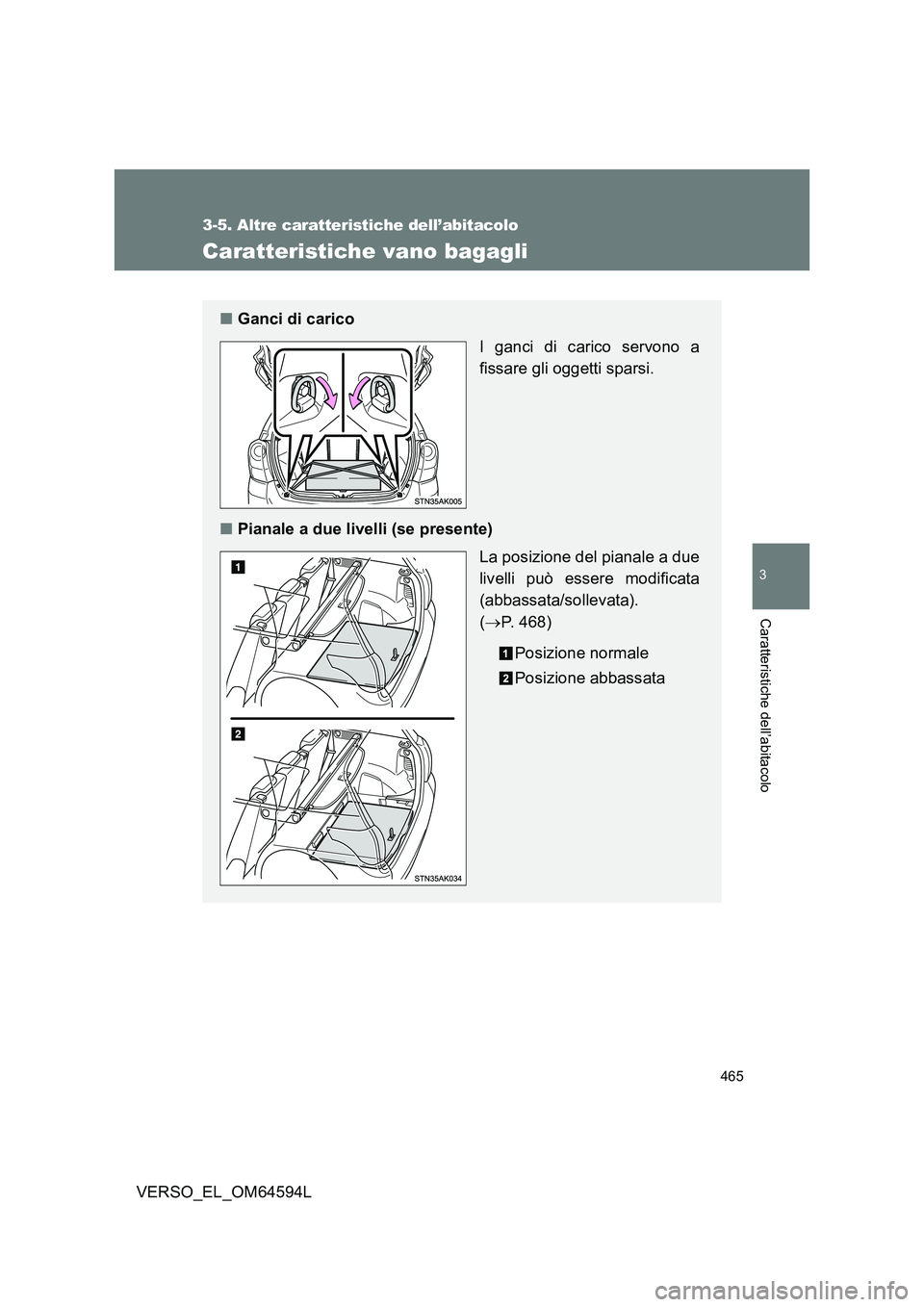

465
3-5. Altre caratteristiche dell’abitacolo
3
Caratteristiche dell’abitacolo
VERSO_EL_OM64594L
Caratteristiche vano bagagli
■Ganci di carico
I ganci di carico servono a
fissare gli oggetti sparsi.
■ Pianale a due livelli (se presente)
La posizione del pianale a due
livelli può essere modificata
(abbassata/sollevata).
( P. 468)
Posizione normale
Posizione abbassata

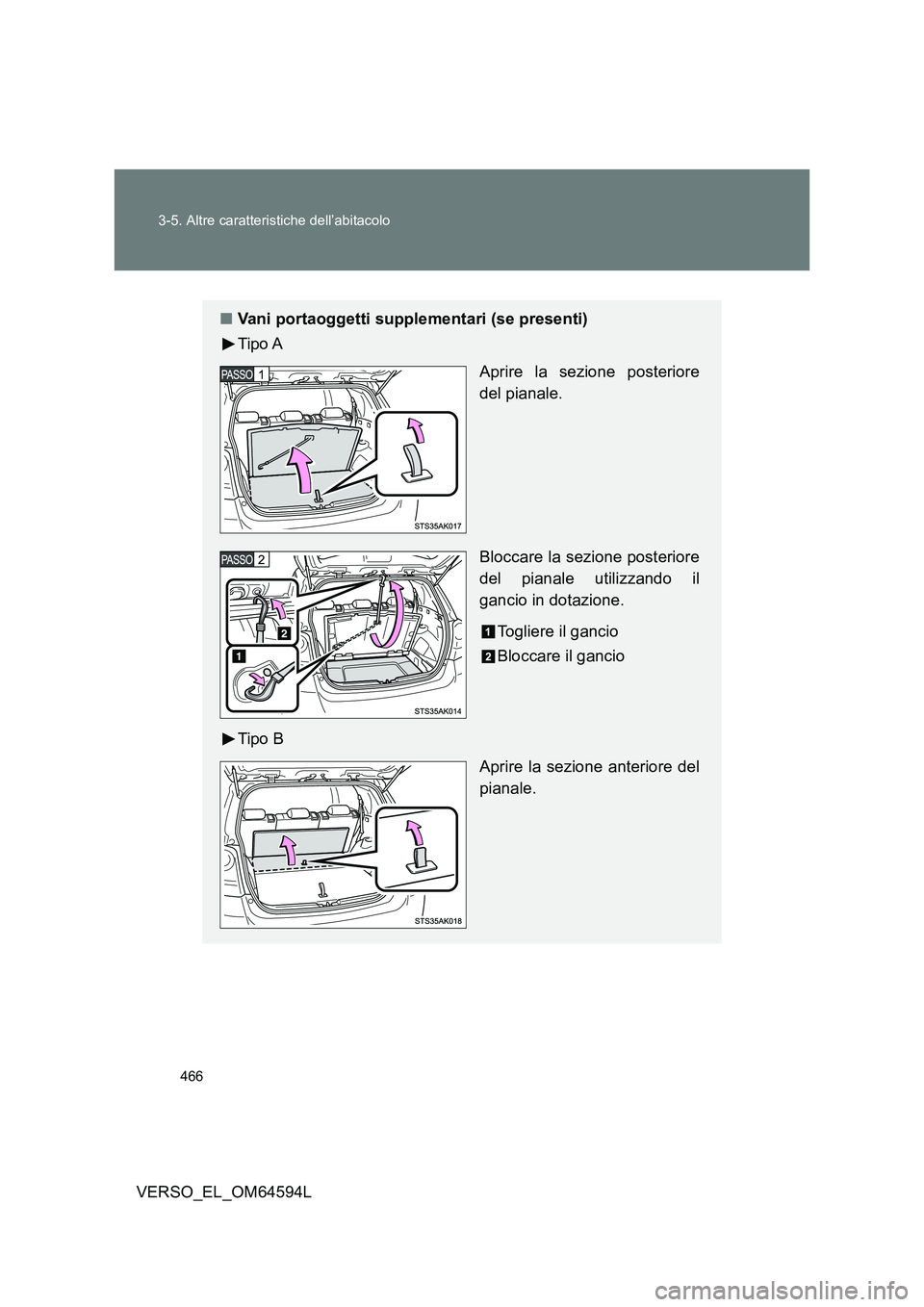

466
3-5. Altre caratteristiche dell’abitacolo
VERSO_EL_OM64594L
■ Vani portaoggetti supplementari (se presenti)
Tipo A
Aprire la sezione posteriore
del pianale.
Bloccare la sezione posteriore
del pianale utilizzando il
gancio in dotazione.
Togliere il gancio
Bloccare il gancio
Tipo B
Aprire la sezione anteriore del
pianale.

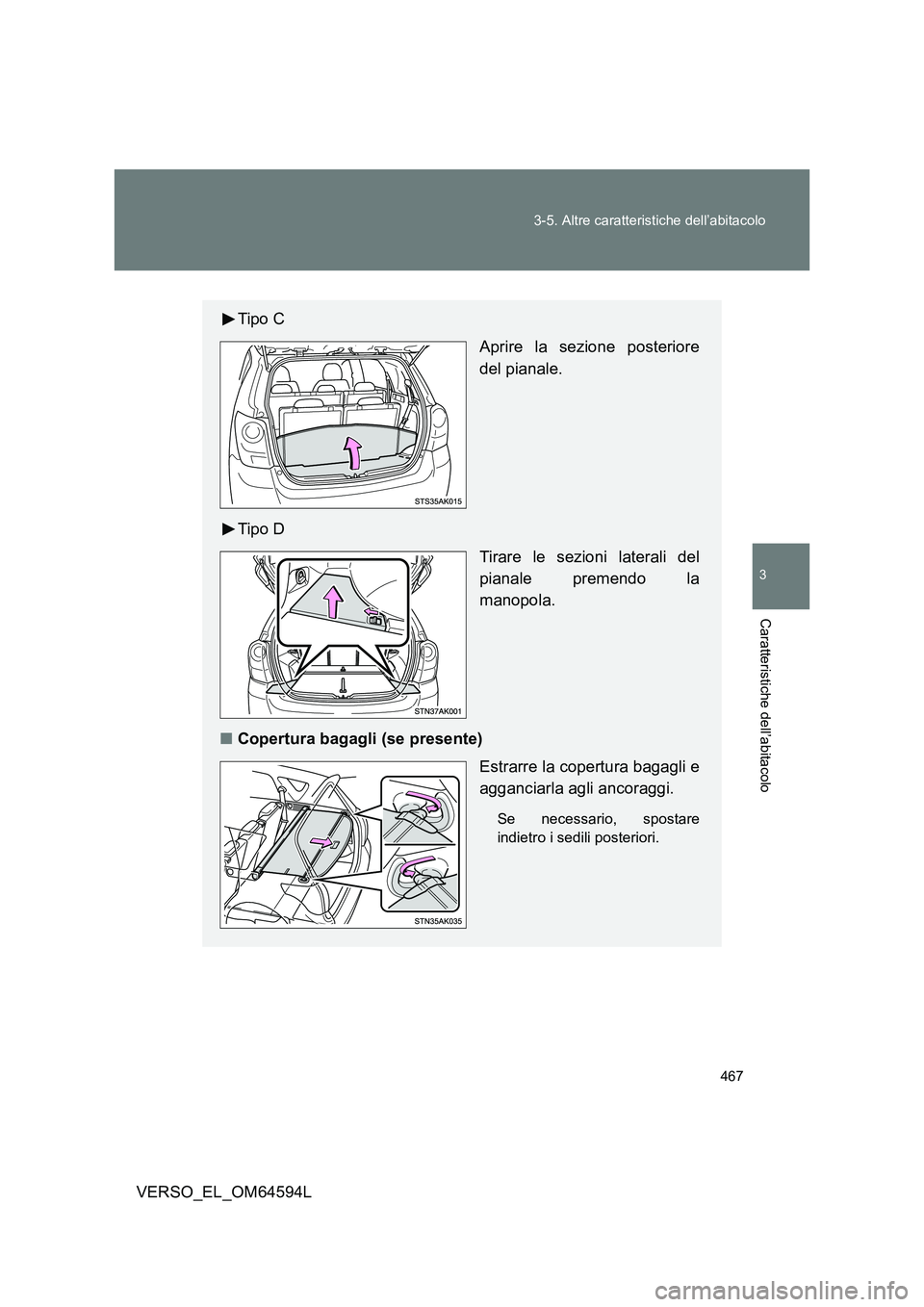

467
3-5. Altre caratteristiche dell’abitacolo
3
Caratteristiche dell’abitacolo
VERSO_EL_OM64594L
Tipo C
Aprire la sezione posteriore
del pianale.
Tipo D
Tirare le sezioni laterali del
pianale premendo la
manopola.
■ Copertura bagagli (se presente)
Estrarre la copertura bagagli e
agganciarla agli ancoraggi.
Se necessario, spostare
indietro i sedili posteriori.

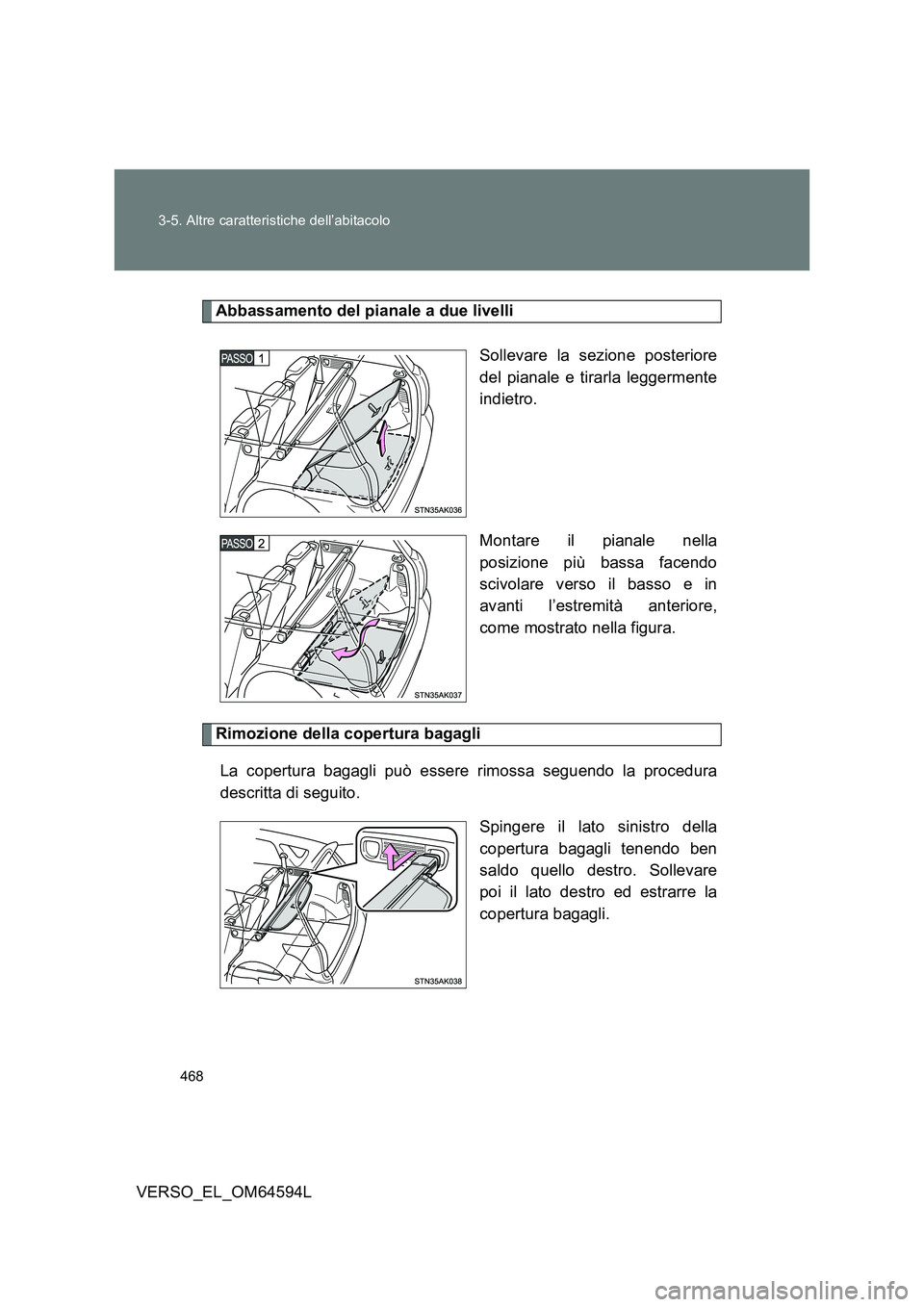

468
3-5. Altre caratteristiche dell’abitacolo
VERSO_EL_OM64594L
Abbassamento del pianale a due livelli
Sollevare la sezione posteriore
del pianale e tirarla leggermente
indietro.
Montare il pianale nella
posizione più bassa facendo
scivolare verso il basso e in
avanti l’estremità anteriore,
come mostrato nella figura.
Rimozione della copertura bagagli
La copertura bagagli può essere rimossa seguendo la procedura
descritta di seguito.
Spingere il lato sinistro della
copertura bagagli tenendo ben
saldo quello destro. Sollevare
poi il lato destro ed estrarre la
copertura bagagli.

469
3-5. Altre caratteristiche dell’abitacolo
3
Caratteristiche dell’abitacolo
VERSO_EL_OM64594L
Modifica della posizione della copertura bagagli
Configurazione A
Inserire l’estremità sinistra
della copertura bagagli nel
foro.
Comprimere l’estremità destra
della copertura bagagli e
inserirla nel foro.
Configurazione B

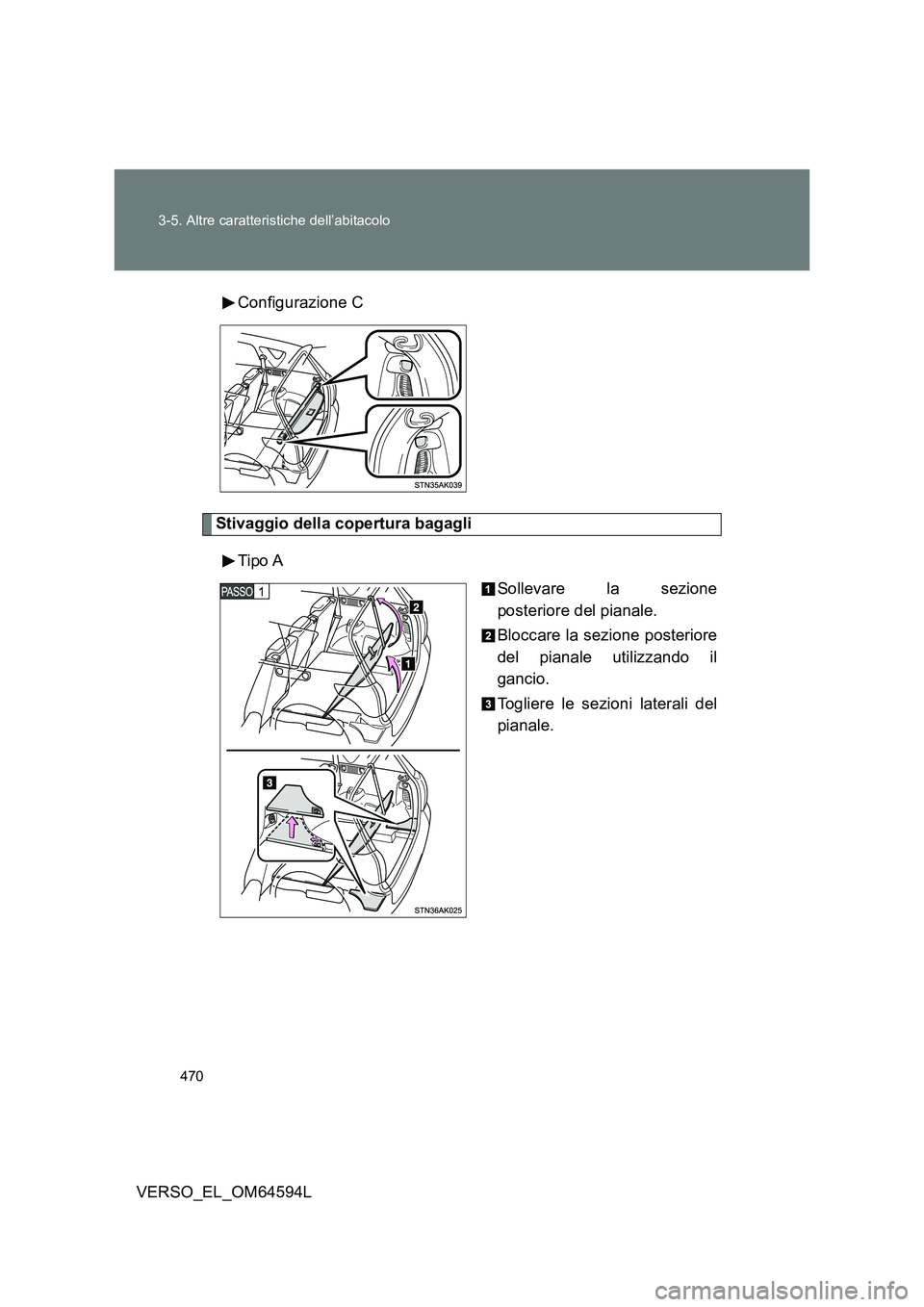

470
3-5. Altre caratteristiche dell’abitacolo
VERSO_EL_OM64594L
Configurazione C
Stivaggio della copertura bagagli
Tipo A
Sollevare la sezione
posteriore del pianale.
Bloccare la sezione posteriore
del pianale utilizzando il
gancio.
Togliere le sezioni laterali del
pianale.

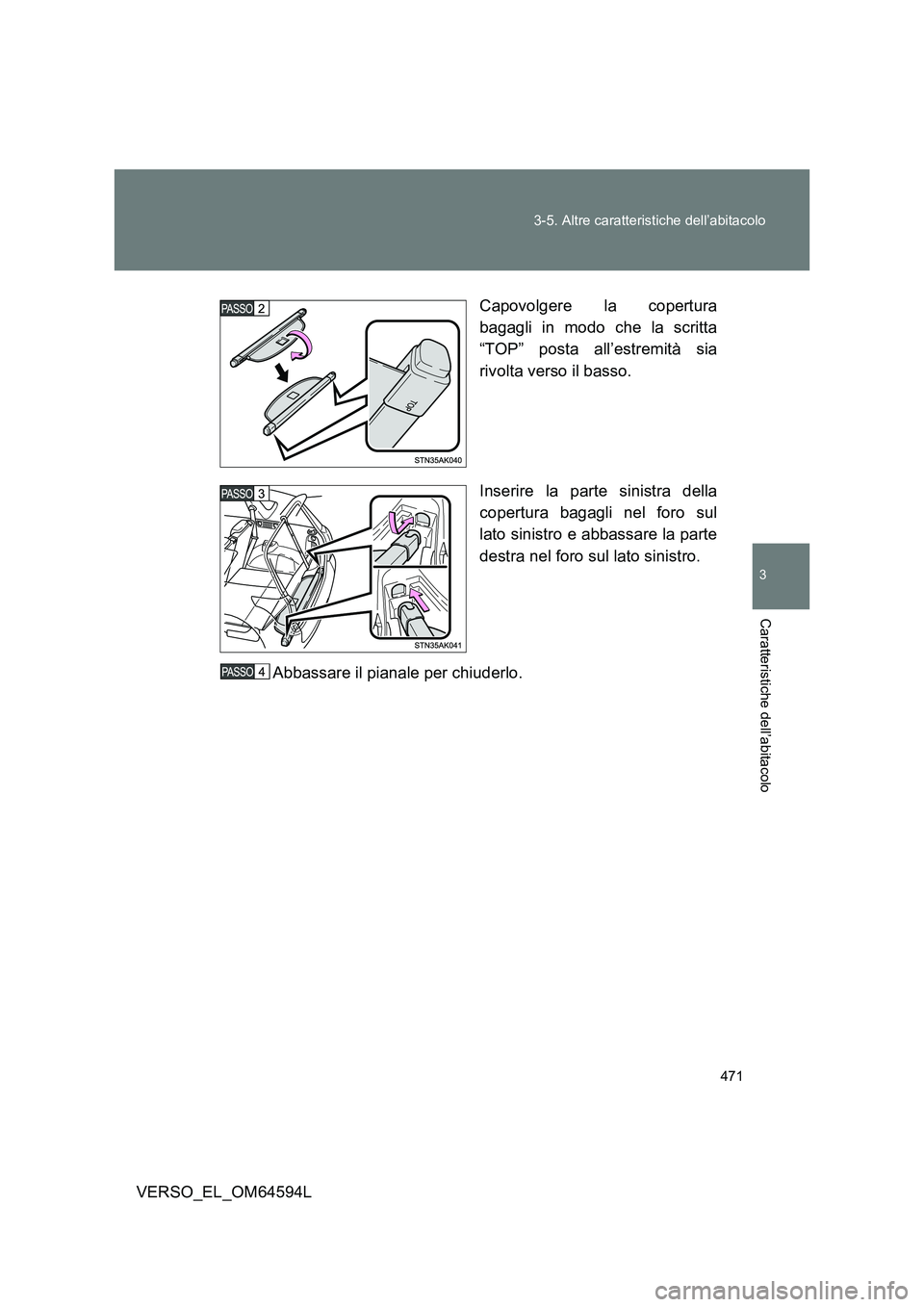

471
3-5. Altre caratteristiche dell’abitacolo
3
Caratteristiche dell’abitacolo
VERSO_EL_OM64594L
Capovolgere la copertura
bagagli in modo che la scritta
“TOP” posta all’estremità sia
rivolta verso il basso.
Inserire la parte sinistra della
copertura bagagli nel foro sul
lato sinistro e abbassare la parte
destra nel foro sul lato sinistro.
Abbassare il pianale per chiuderlo.

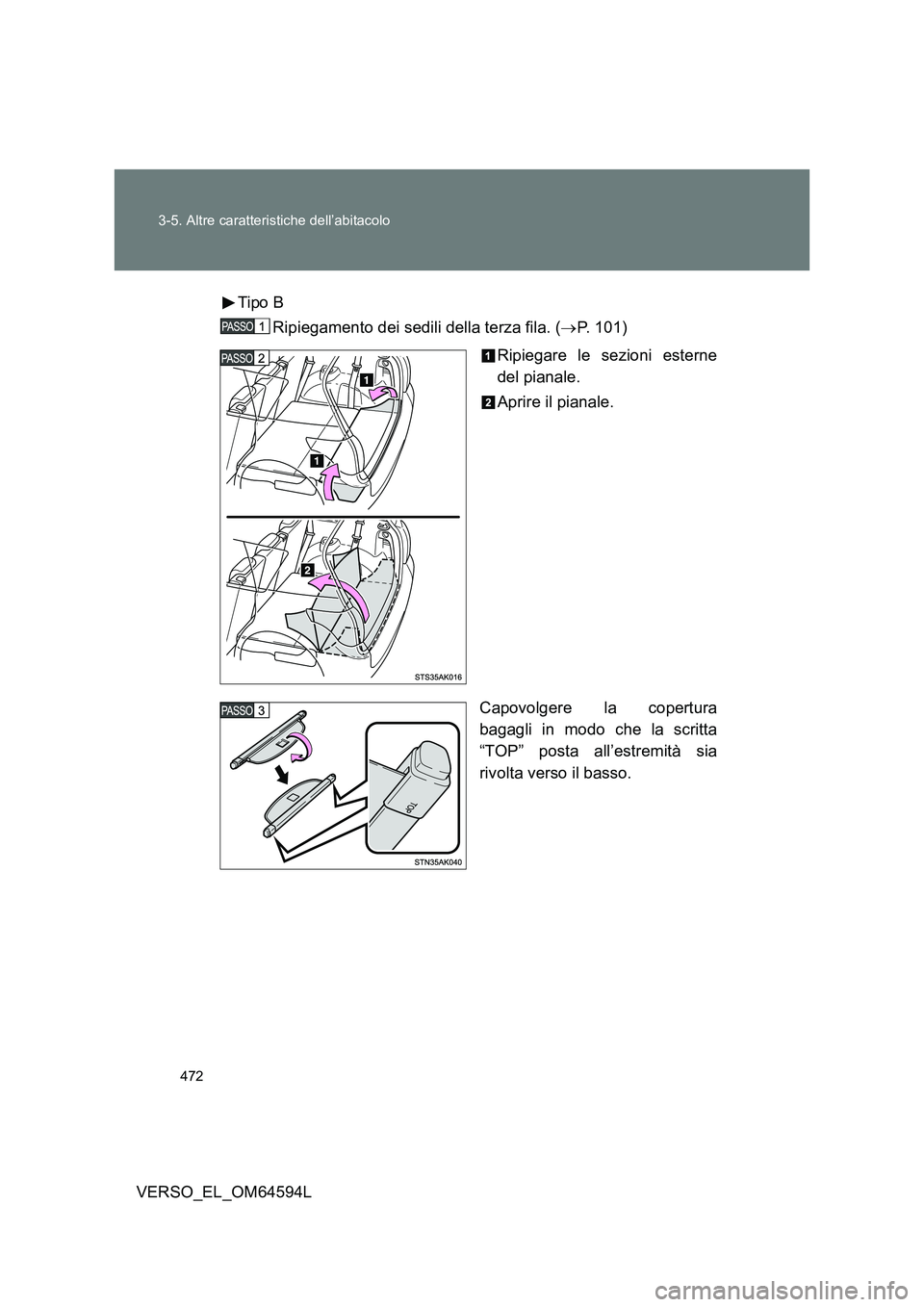

472
3-5. Altre caratteristiche dell’abitacolo
VERSO_EL_OM64594L
Tipo B
Ripiegamento dei sedili della terza fila. ( P. 101)
Ripiegare le sezioni esterne
del pianale.
Aprire il pianale.
Capovolgere la copertura
bagagli in modo che la scritta
“TOP” posta all’estremità sia
rivolta verso il basso.
