2016 TOYOTA VERSO Manuale duso (in Italian)

5
649
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
VERSO_EL_OM64594L

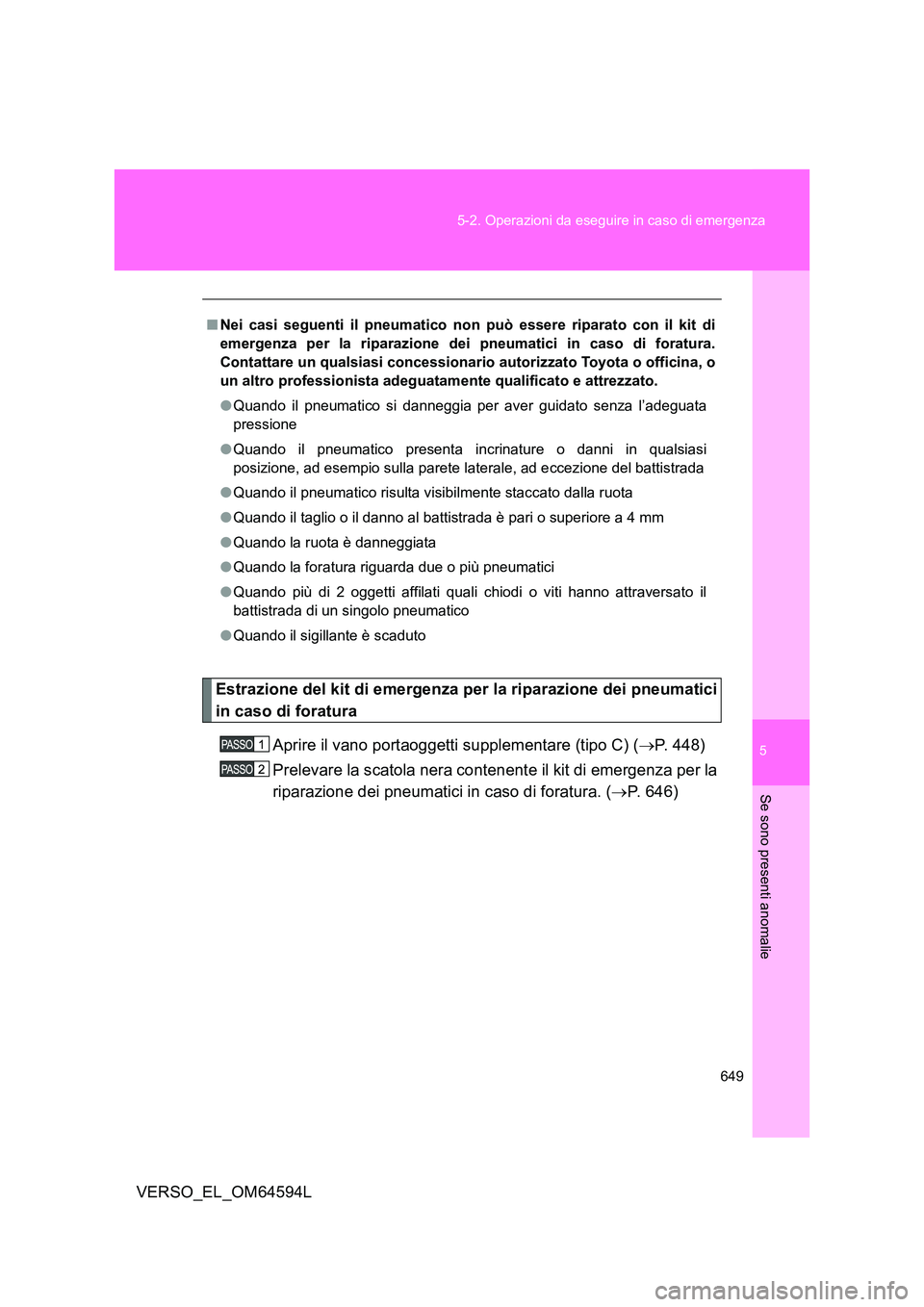

Estrazione del kit di emergenza per la riparazione dei pneumatici
in caso di foratura
Aprire il vano portaoggetti supplementare (tipo C) ( P. 448)
Prelevare la scatola nera contenente il kit di emergenza per la
riparazione dei pneumatici in caso di foratura. ( P. 646)
■Nei casi seguenti il pneumatico non può essere riparato con il kit di
emergenza per la riparazione dei pneumatici in caso di foratura.
Contattare un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
● Quando il pneumatico si danneggia per aver guidato senza l’adeguata
pressione
● Quando il pneumatico presenta incrinature o danni in qualsiasi
posizione, ad esempio sulla parete laterale, ad eccezione del battistrada
● Quando il pneumatico risulta visibilmente staccato dalla ruota
● Quando il taglio o il danno al battistrada è pari o superiore a 4 mm
● Quando la ruota è danneggiata
● Quando la foratura riguarda due o più pneumatici
● Quando più di 2 oggetti affilati quali chiodi o viti hanno attraversato il
battistrada di un singolo pneumatico
● Quando il sigillante è scaduto

650
5-2. Operazioni da eseguire in caso di emergenza
VERSO_EL_OM64594L

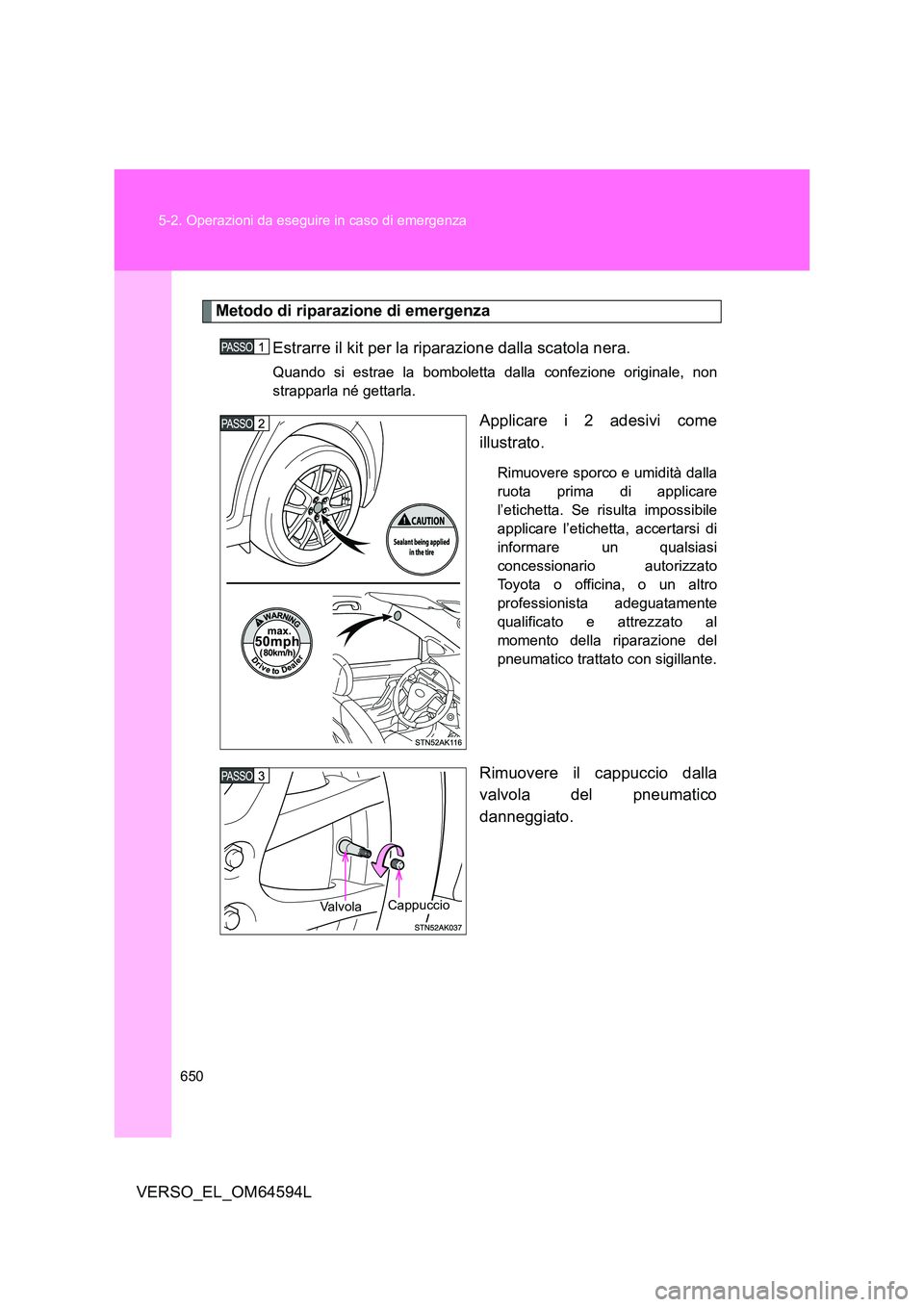

Metodo di riparazione di emergenza
Estrarre il kit per la riparazione dalla scatola nera.
Quando si estrae la bomboletta dalla confezione originale, non
strapparla né gettarla.
Applicare i 2 adesivi come
illustrato.
Rimuovere sporco e umidità dalla
ruota prima di applicare
l’etichetta. Se risulta impossibile
applicare l’etichetta, accertarsi di
informare un qualsiasi
concessionario autorizzato
Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato al
momento della riparazione del
pneumatico trattato con sigillante.
Rimuovere il cappuccio dalla
valvola del pneumatico
danneggiato.
Cappuccio Va l v o l a

5
651
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
VERSO_EL_OM64594L

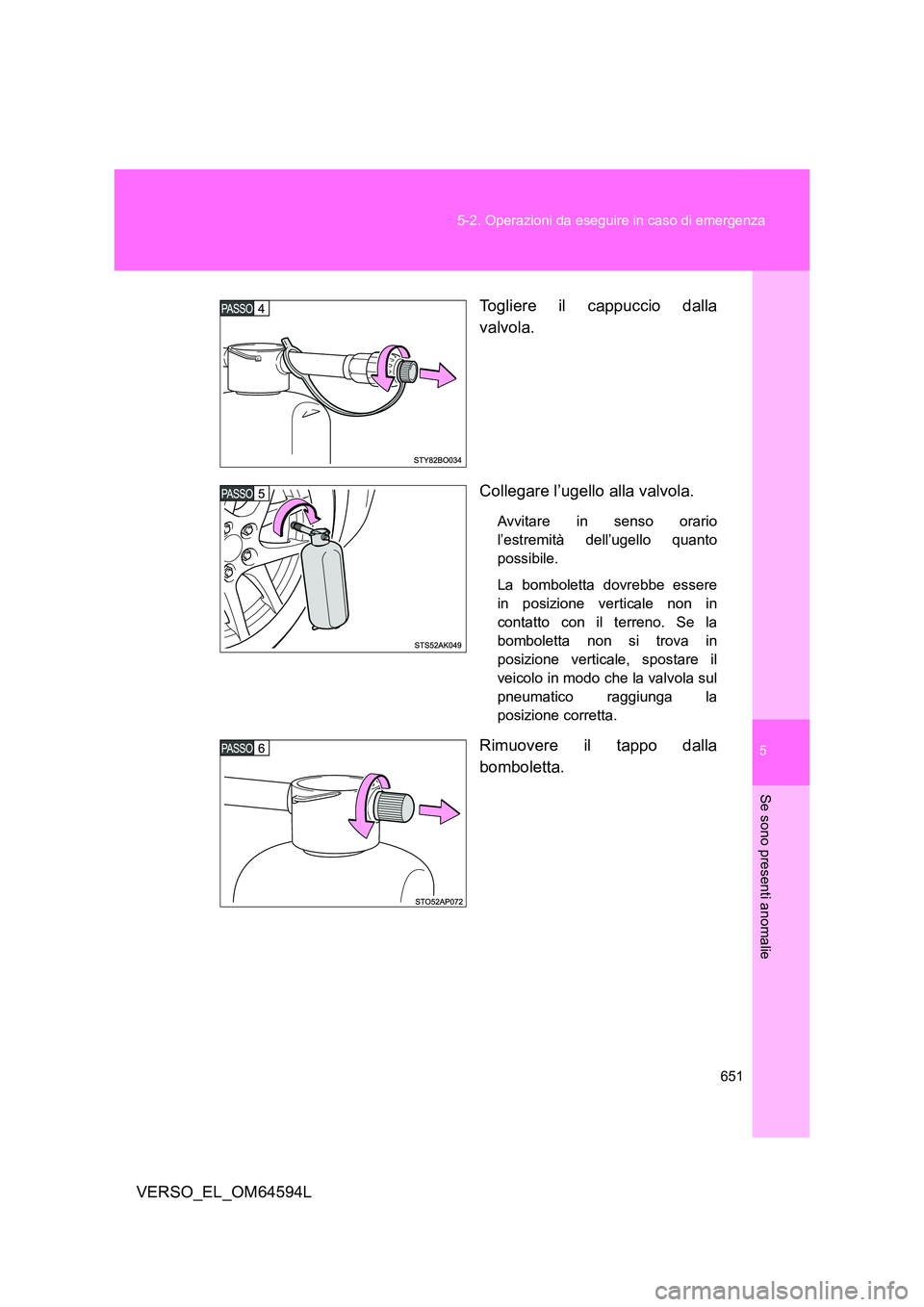

Togliere il cappuccio dalla
valvola.
Collegare l’ugello alla valvola.
Avvitare in senso orario
l’estremità dell’ugello quanto
possibile.
La bomboletta dovrebbe essere
in posizione verticale non in
contatto con il terreno. Se la
bomboletta non si trova in
posizione verticale, spostare il
veicolo in modo che la valvola sul
pneumatico raggiunga la
posizione corretta.
Rimuovere il tappo dalla
bomboletta.

652
5-2. Operazioni da eseguire in caso di emergenza
VERSO_EL_OM64594L

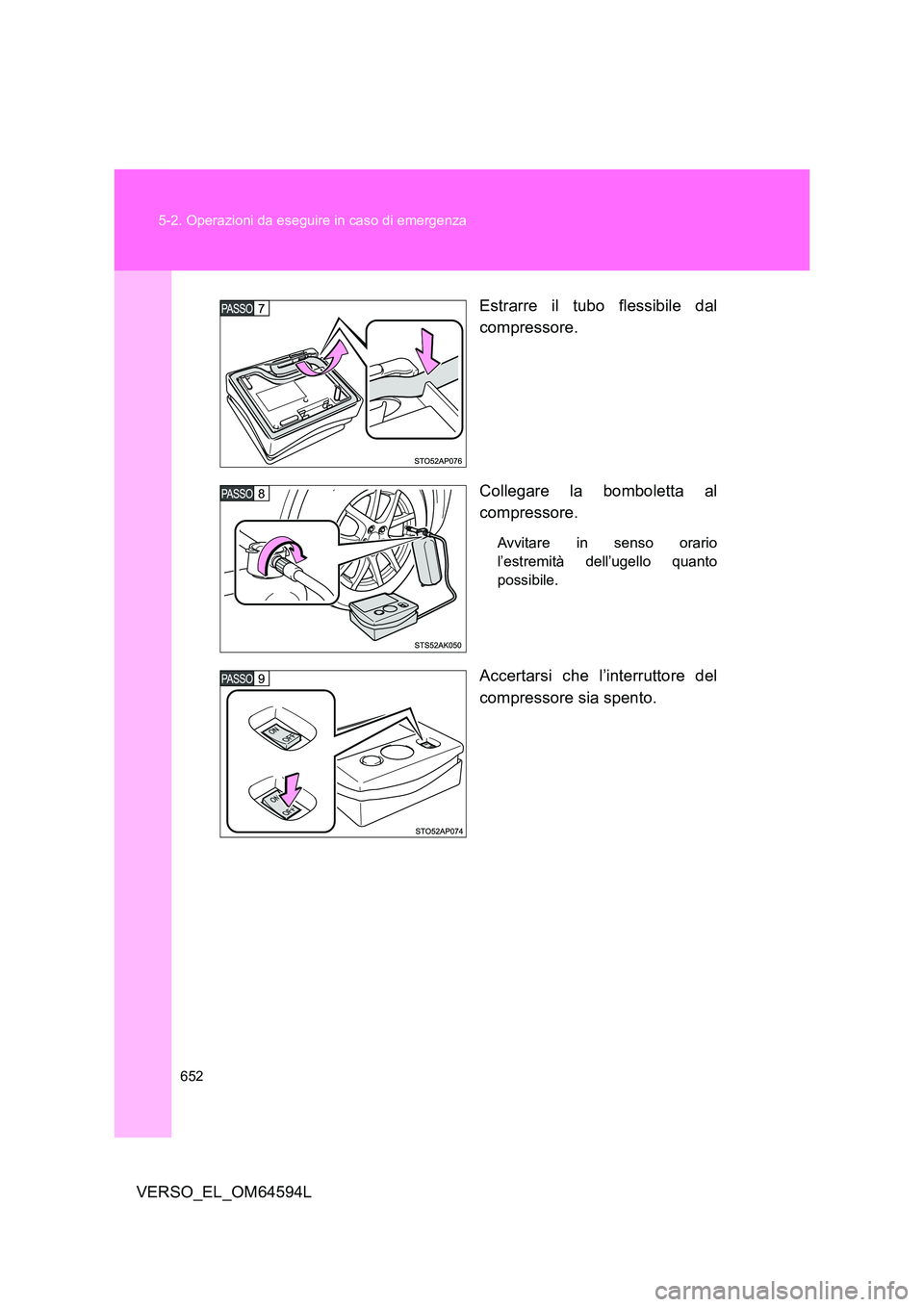

Estrarre il tubo flessibile dal
compressore.
Collegare la bomboletta al
compressore.
Avvitare in senso orario
l’estremità dell’ugello quanto
possibile.
Accertarsi che l’interruttore del
compressore sia spento.

5
653
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
VERSO_EL_OM64594L

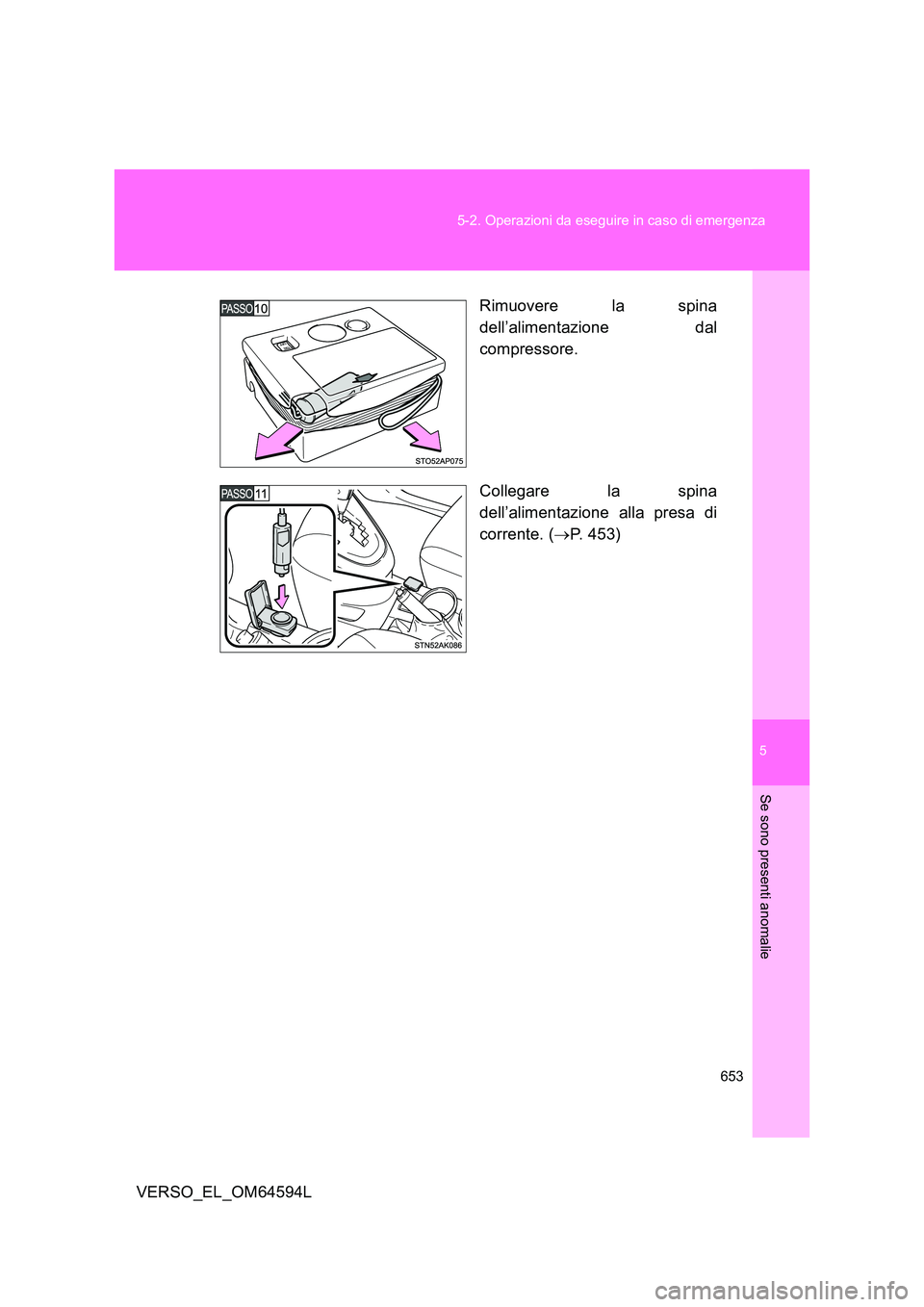

Rimuovere la spina
dell’alimentazione dal
compressore.
Collegare la spina
dell’alimentazione alla presa di
corrente. ( P. 453)

654
5-2. Operazioni da eseguire in caso di emergenza
VERSO_EL_OM64594L

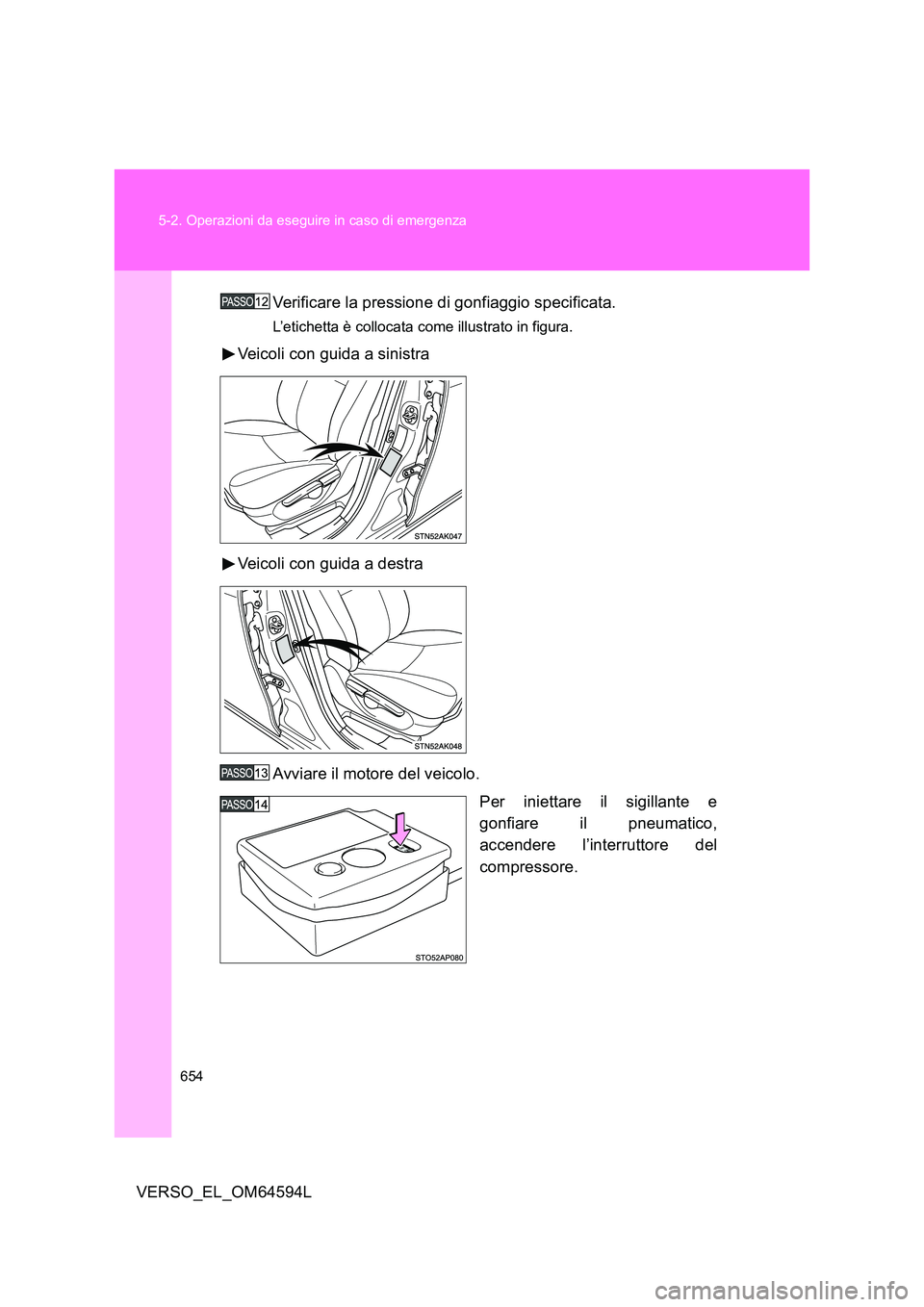

Verificare la pressione di gonfiaggio specificata.
L’etichetta è collocata come illustrato in figura.
Veicoli con guida a sinistra
Veicoli con guida a destra
Avviare il motore del veicolo.
Per iniettare il sigillante e
gonfiare il pneumatico,
accendere l’interruttore del
compressore.

5
655
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
VERSO_EL_OM64594L

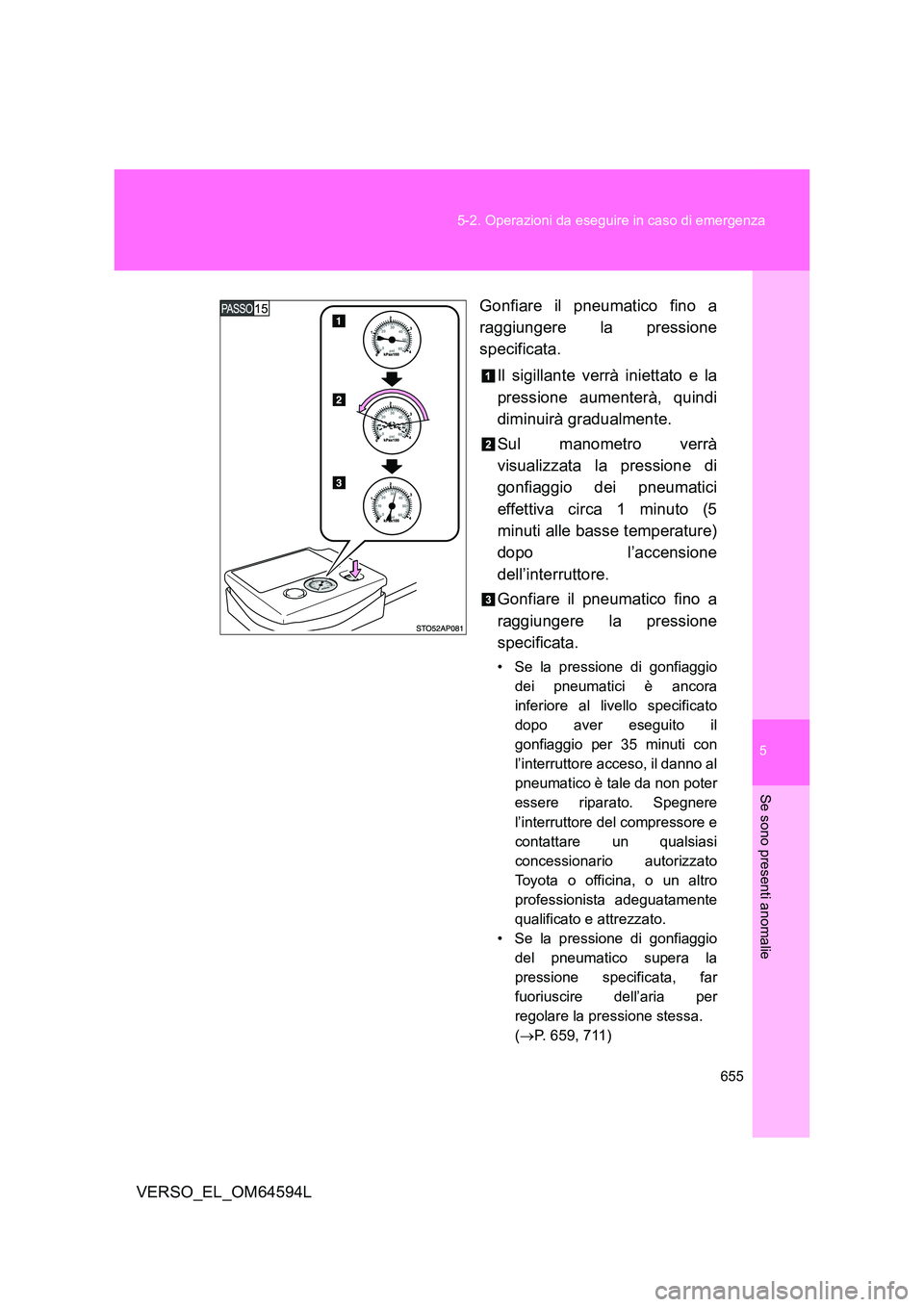

Gonfiare il pneumatico fino a
raggiungere la pressione
specificata.
Il sigillante verrà iniettato e la
pressione aumenterà, quindi
diminuirà gradualmente.
Sul manometro verrà
visualizzata la pressione di
gonfiaggio dei pneumatici
effettiva circa 1 minuto (5
minuti alle basse temperature)
dopo l’accensione
dell’interruttore.
Gonfiare il pneumatico fino a
raggiungere la pressione
specificata.
• Se la pressione di gonfiaggio
dei pneumatici è ancora
inferiore al livello specificato
dopo aver eseguito il
gonfiaggio per 35 minuti con
l’interruttore acceso, il danno al
pneumatico è tale da non poter
essere riparato. Spegnere
l’interruttore del compressore e
contattare un qualsiasi
concessionario autorizzato
Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato.
• Se la pressione di gonfiaggio
del pneumatico supera la
pressione specificata, far
fuoriuscire dell’aria per
regolare la pressione stessa.
( P. 659, 711)

656
5-2. Operazioni da eseguire in caso di emergenza
VERSO_EL_OM64594L

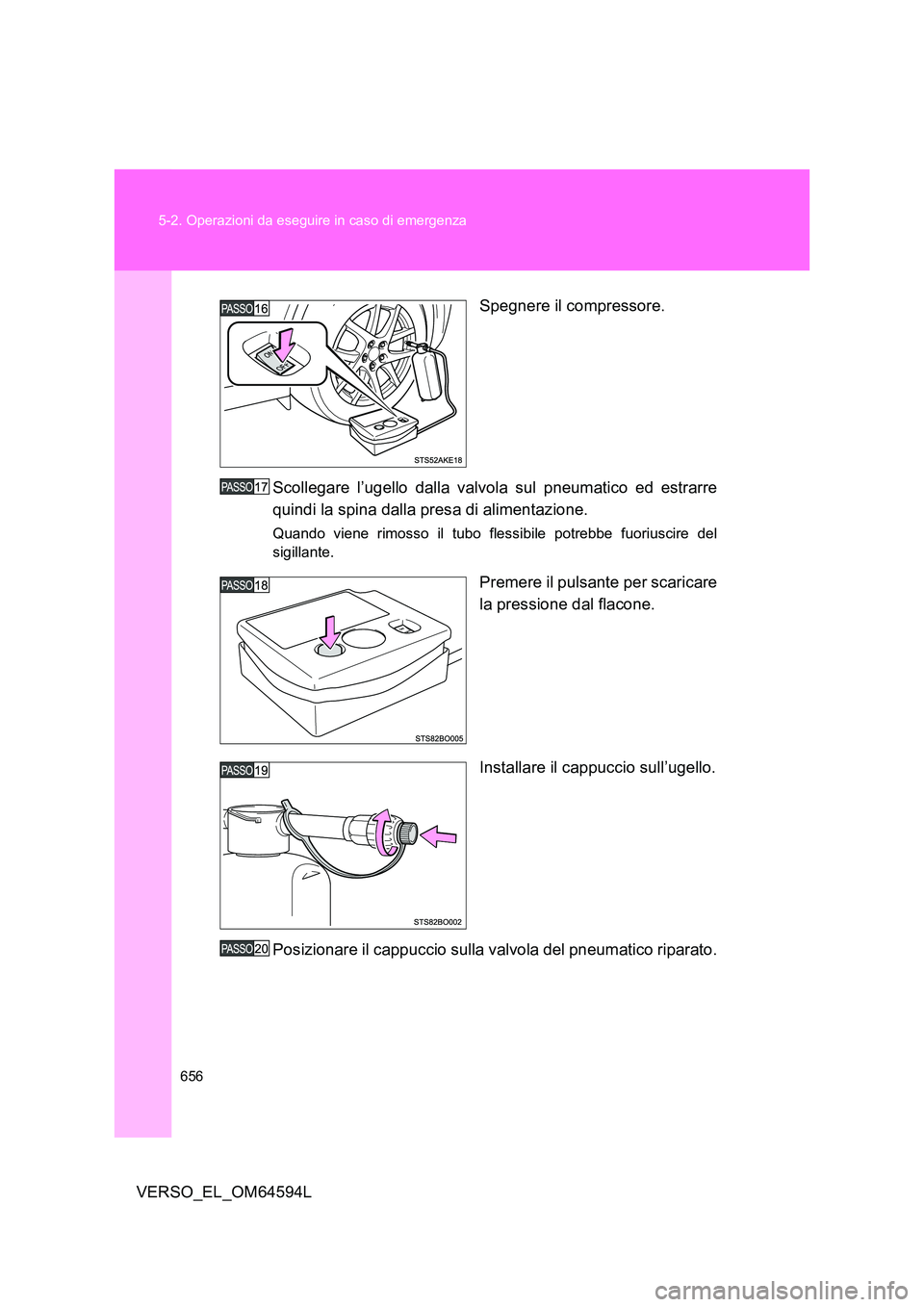

Spegnere il compressore.
Scollegare l’ugello dalla valvola sul pneumatico ed estrarre
quindi la spina dalla presa di alimentazione.
Quando viene rimosso il tubo flessibile potrebbe fuoriuscire del
sigillante.
Premere il pulsante per scaricare
la pressione dal flacone.
Installare il cappuccio sull’ugello.
Posizionare il cappuccio sulla valvola del pneumatico riparato.
