2016 TOYOTA VERSO Manuale duso (in Italian)

505
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64594L

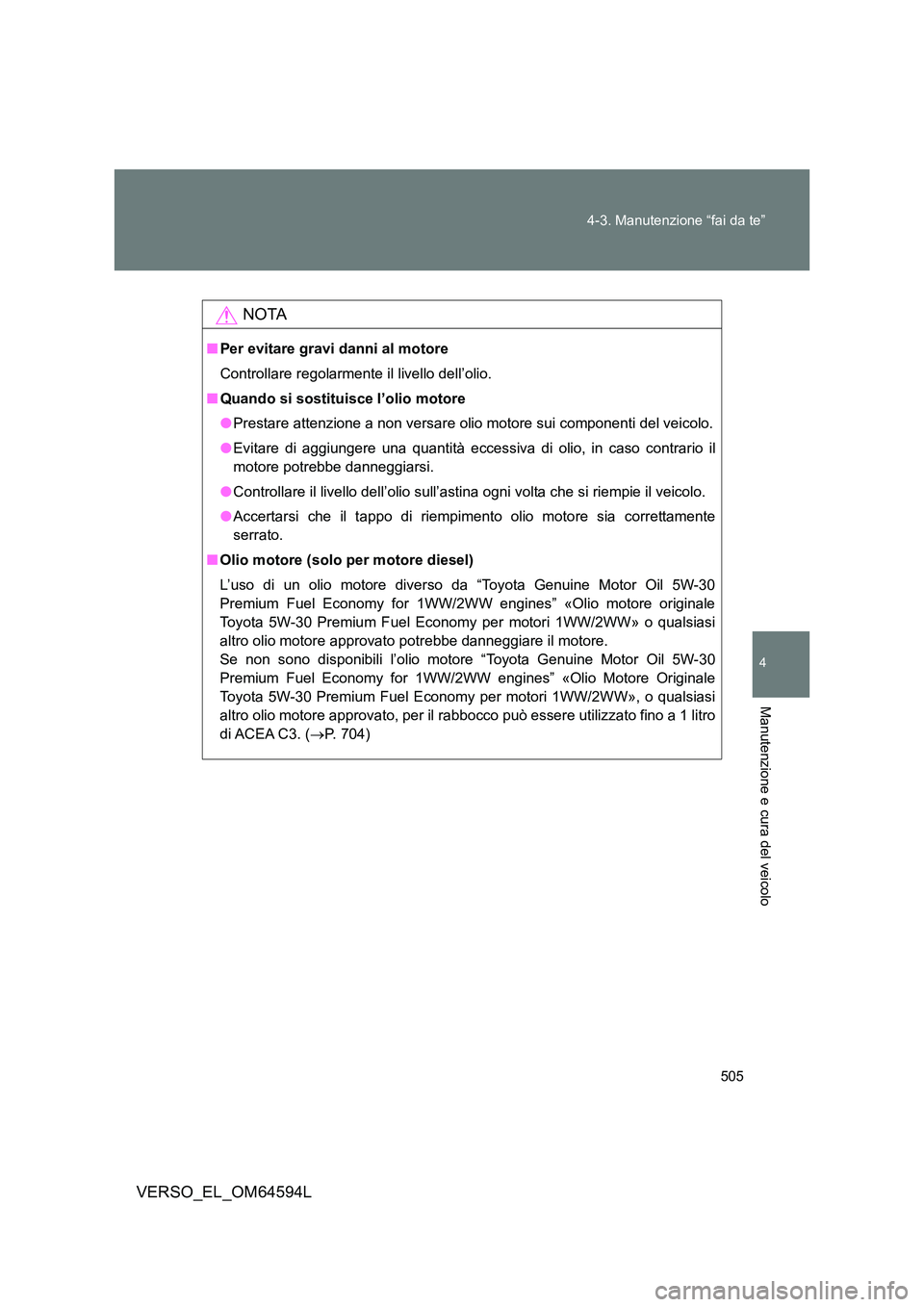

NOTA
■ Per evitare gravi danni al motore
Controllare regolarmente il livello dell’olio.
■ Quando si sostituisce l’olio motore
● Prestare attenzione a non versare olio motore sui componenti del veicolo.
● Evitare di aggiungere una quantità eccessiva di olio, in caso contrario il
motore potrebbe danneggiarsi.
● Controllare il livello dell’olio sull’astina ogni volta che si riempie il veicolo.
● Accertarsi che il tappo di riempimento olio motore sia correttamente
serrato.
■ Olio motore (solo per motore diesel)
L’uso di un olio motore diverso da “Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 1WW/2WW engines” «Olio motore originale
Toyota 5W-30 Premium Fuel Economy per motori 1WW/2WW» o qualsiasi
altro olio motore approvato potrebbe danneggiare il motore.
Se non sono disponibili l’olio motore “Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 1WW/2WW engines” «Olio Motore Originale
Toyota 5W-30 Premium Fuel Economy per motori 1WW/2WW», o qualsiasi
altro olio motore approvato, per il rabbocco può essere utilizzato fino a 1 litro
di ACEA C3. ( P. 704)

506
4-3. Manutenzione “fai da te”
VERSO_EL_OM64594L

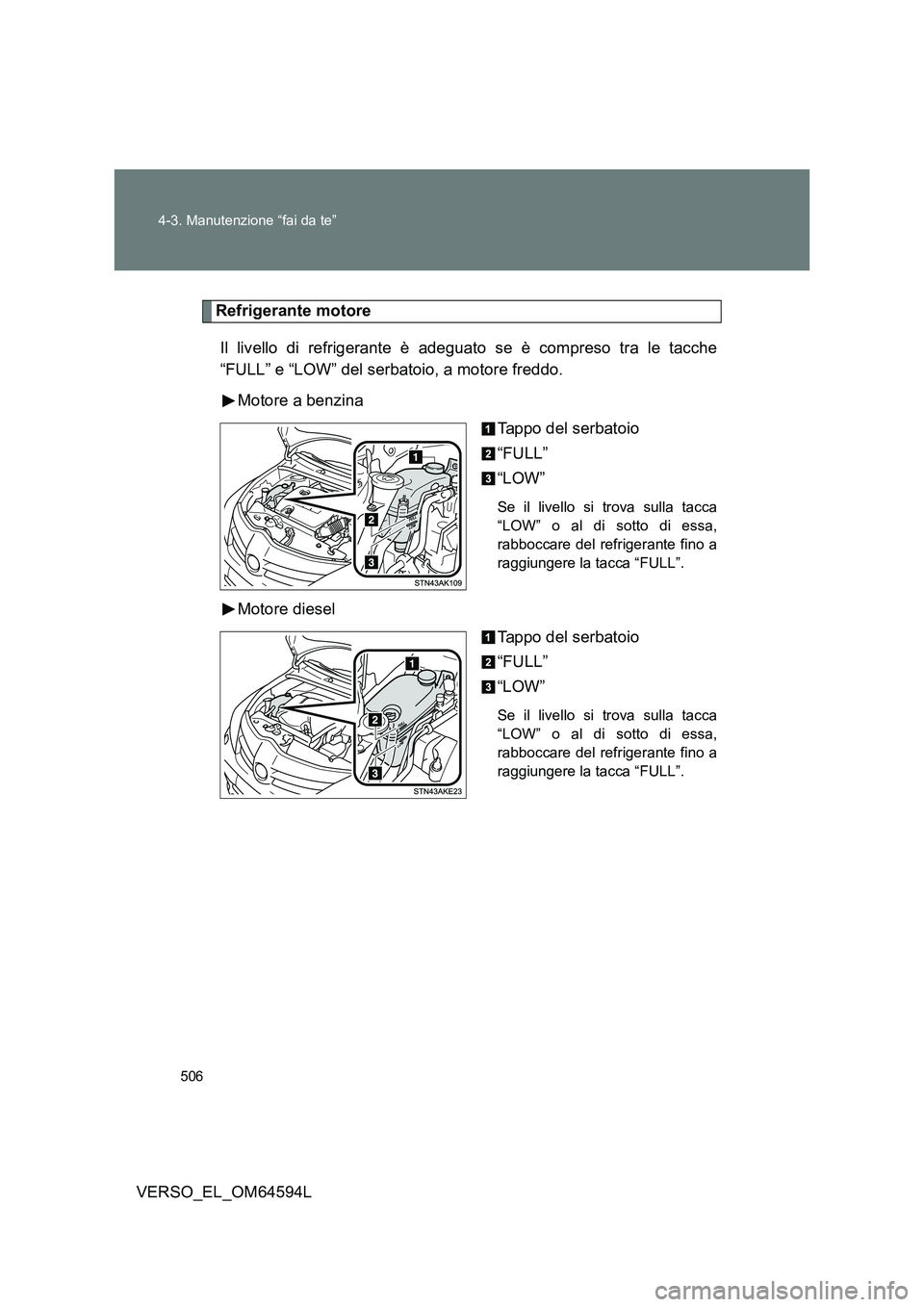

Refrigerante motore
Il livello di refrigerante è adeguato se è compreso tra le tacche
“FULL” e “LOW” del serbatoio, a motore freddo.
Motore a benzina
Tappo del serbatoio
“FULL”
“LOW”
Se il livello si trova sulla tacca
“LOW” o al di sotto di essa,
rabboccare del refrigerante fino a
raggiungere la tacca “FULL”.
Motore diesel
Tappo del serbatoio
“FULL”
“LOW”
Se il livello si trova sulla tacca
“LOW” o al di sotto di essa,
rabboccare del refrigerante fino a
raggiungere la tacca “FULL”.

507
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64594L

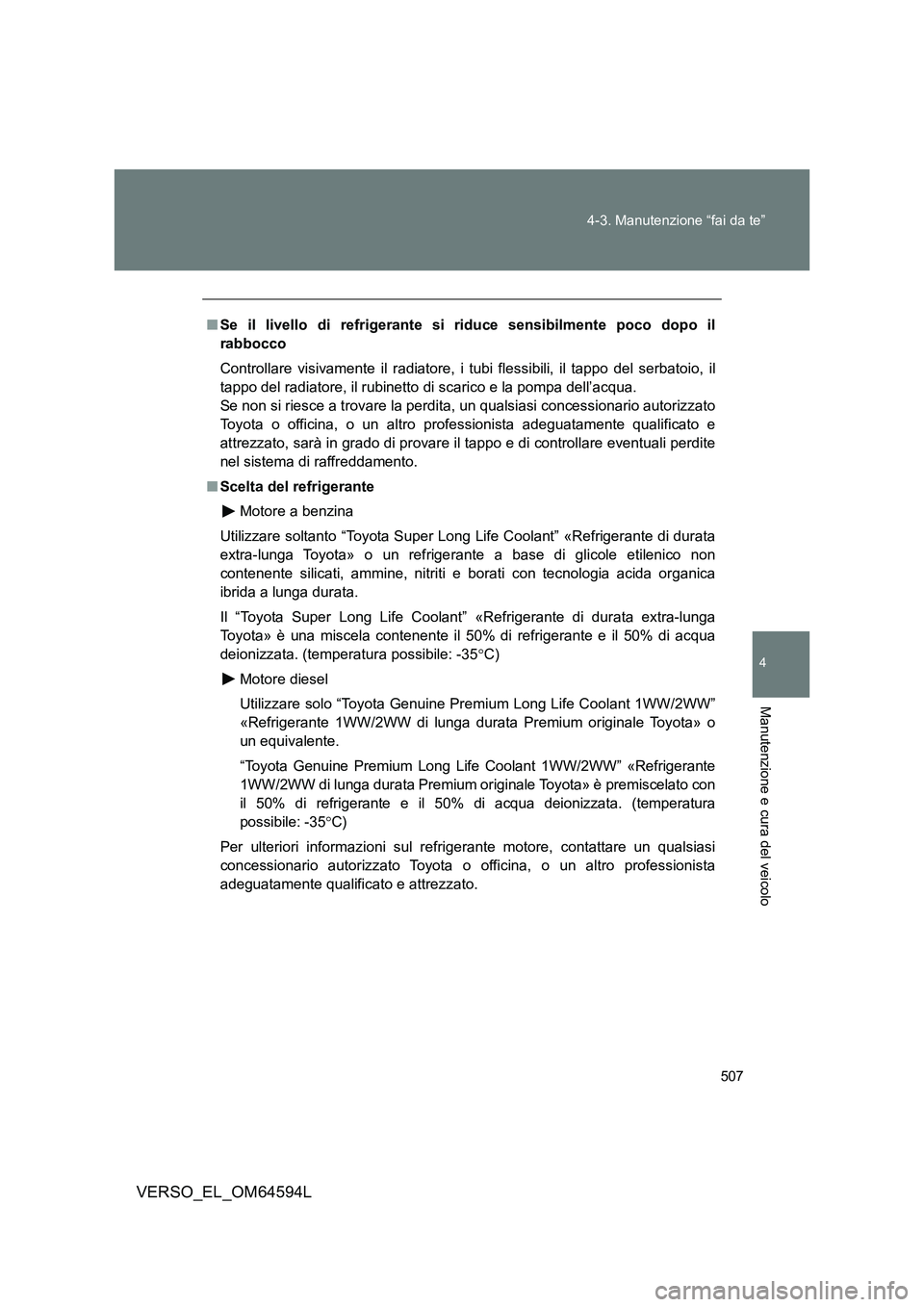

■ Se il livello di refrigerante si riduce sensibilmente poco dopo il
rabbocco
Controllare visivamente il radiatore, i tubi flessibili, il tappo del serbatoio, il
tappo del radiatore, il rubinetto di scarico e la pompa dell’acqua.
Se non si riesce a trovare la perdita, un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato, sarà in grado di provare il tappo e di controllare eventuali perdite
nel sistema di raffreddamento.
■ Scelta del refrigerante
Motore a benzina
Utilizzare soltanto “Toyota Super Long Life Coolant” «Refrigerante di durata
extra-lunga Toyota» o un refrigerante a base di glicole etilenico non
contenente silicati, ammine, nitriti e borati con tecnologia acida organica
ibrida a lunga durata.
Il “Toyota Super Long Life Coolant” «Refrigerante di durata extra-lunga
Toyota» è una miscela contenente il 50% di refrigerante e il 50% di acqua
deionizzata. (temperatura possibile: -35 C)
Motore diesel
Utilizzare solo “Toyota Genuine Premium Long Life Coolant 1WW/2WW”
«Refrigerante 1WW/2WW di lunga durata Premium originale Toyota» o
un equivalente.
“Toyota Genuine Premium Long Life Coolant 1WW/2WW” «Refrigerante
1WW/2WW di lunga durata Premium originale Toyota» è premiscelato con
il 50% di refrigerante e il 50% di acqua deionizzata. (temperatura
possibile: -35 C)
Per ulteriori informazioni sul refrigerante motore, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.

508
4-3. Manutenzione “fai da te”
VERSO_EL_OM64594L

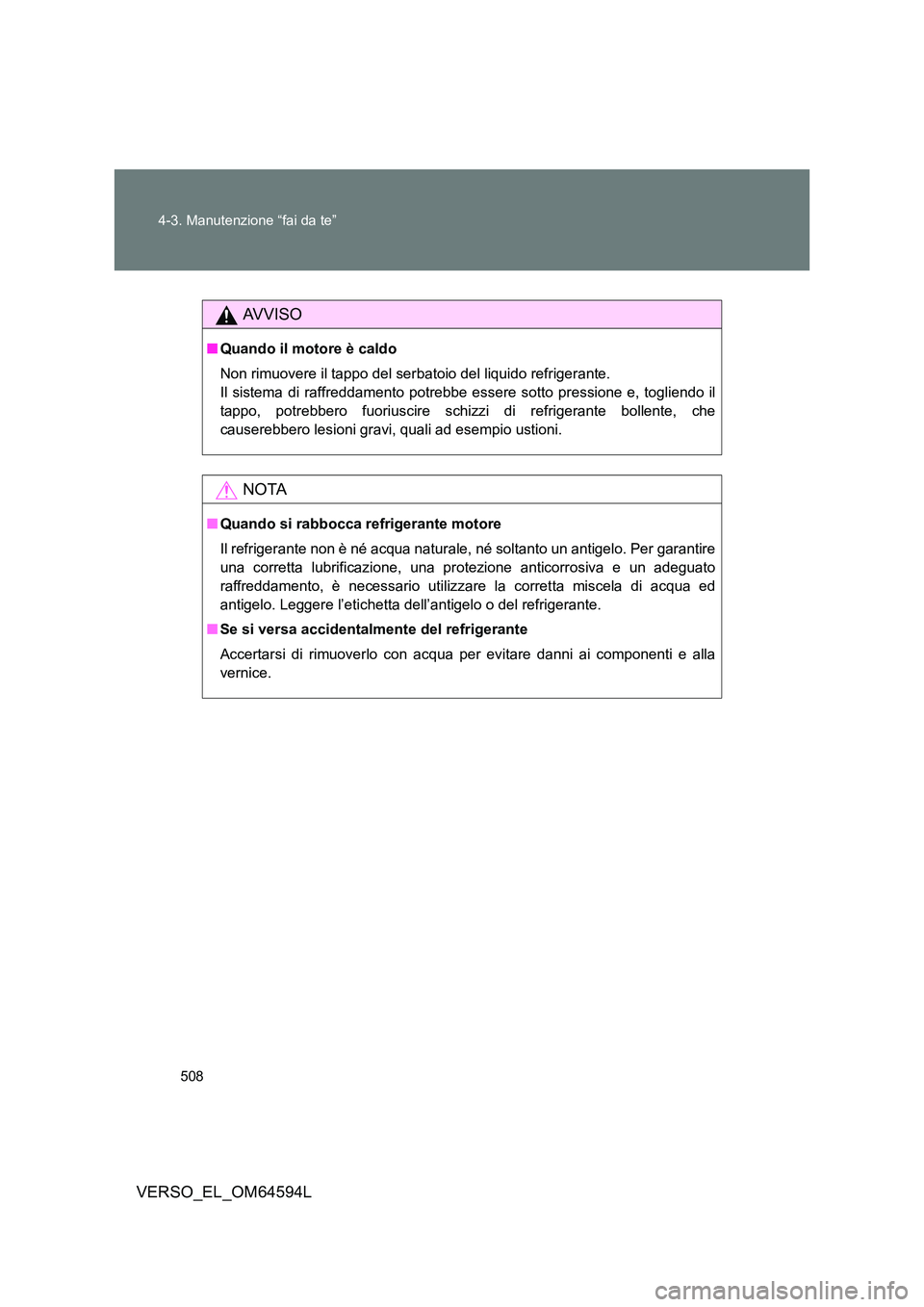

AVVISO
■ Quando il motore è caldo
Non rimuovere il tappo del ser batoio del liquido refrigerante.
Il sistema di raffreddamento potrebbe essere sotto pressione e, togliendo il
tappo, potrebbero fuoriuscire schizz i di refrigerante bollente, che
causerebbero lesioni gravi, quali ad esempio ustioni.
NOTA
■ Quando si rabbocca refrigerante motore
Il refrigerante non è né acqua naturale, né soltanto un antigelo. Per garantire
una corretta lubrificazione, una protezione anticorrosiva e un adeguato
raffreddamento, è necessario utilizzare la corretta miscela di acqua ed
antigelo. Leggere l’etichetta dell’antigelo o del refrigerante.
■ Se si versa accidentalmente del refrigerante
Accertarsi di rimuoverlo con acqua per evitare danni ai componenti e alla
vernice.

509
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64594L

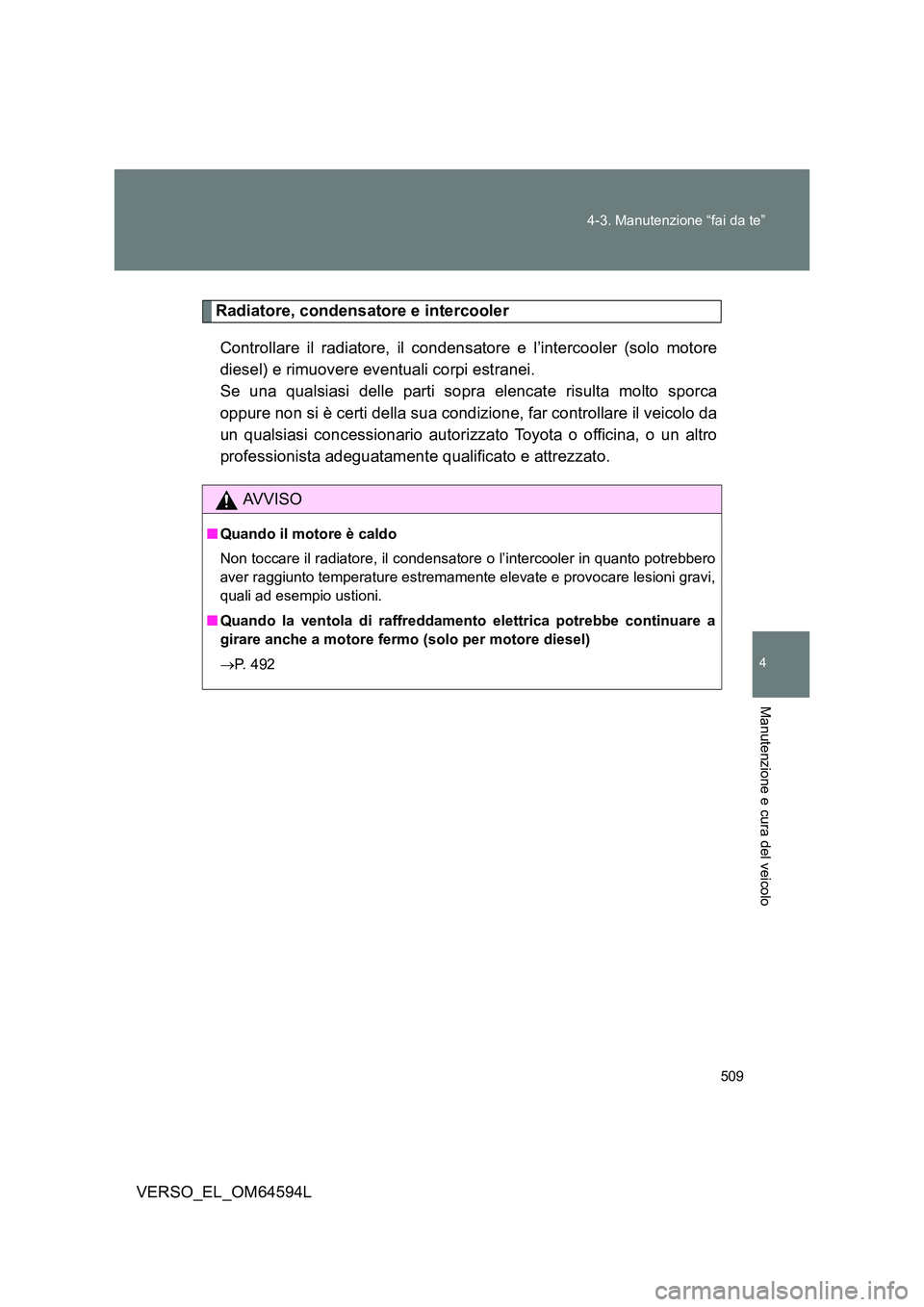

Radiatore, condensatore e intercooler
Controllare il radiatore, il condensatore e l’intercooler (solo motore
diesel) e rimuovere eventuali corpi estranei.
Se una qualsiasi delle parti sopra elencate risulta molto sporca
oppure non si è certi della sua condizione, far controllare il veicolo da
un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
AVVISO
■ Quando il motore è caldo
Non toccare il radiatore, il condensat ore o l’intercooler in quanto potrebbero
aver raggiunto temperature estremament e elevate e provocare lesioni gravi,
quali ad esempio ustioni.
■ Quando la ventola di raffreddamento elettrica potrebbe continuare a
girare anche a motore fermo (solo per motore diesel)
 P. 492

510
4-3. Manutenzione “fai da te”
VERSO_EL_OM64594L

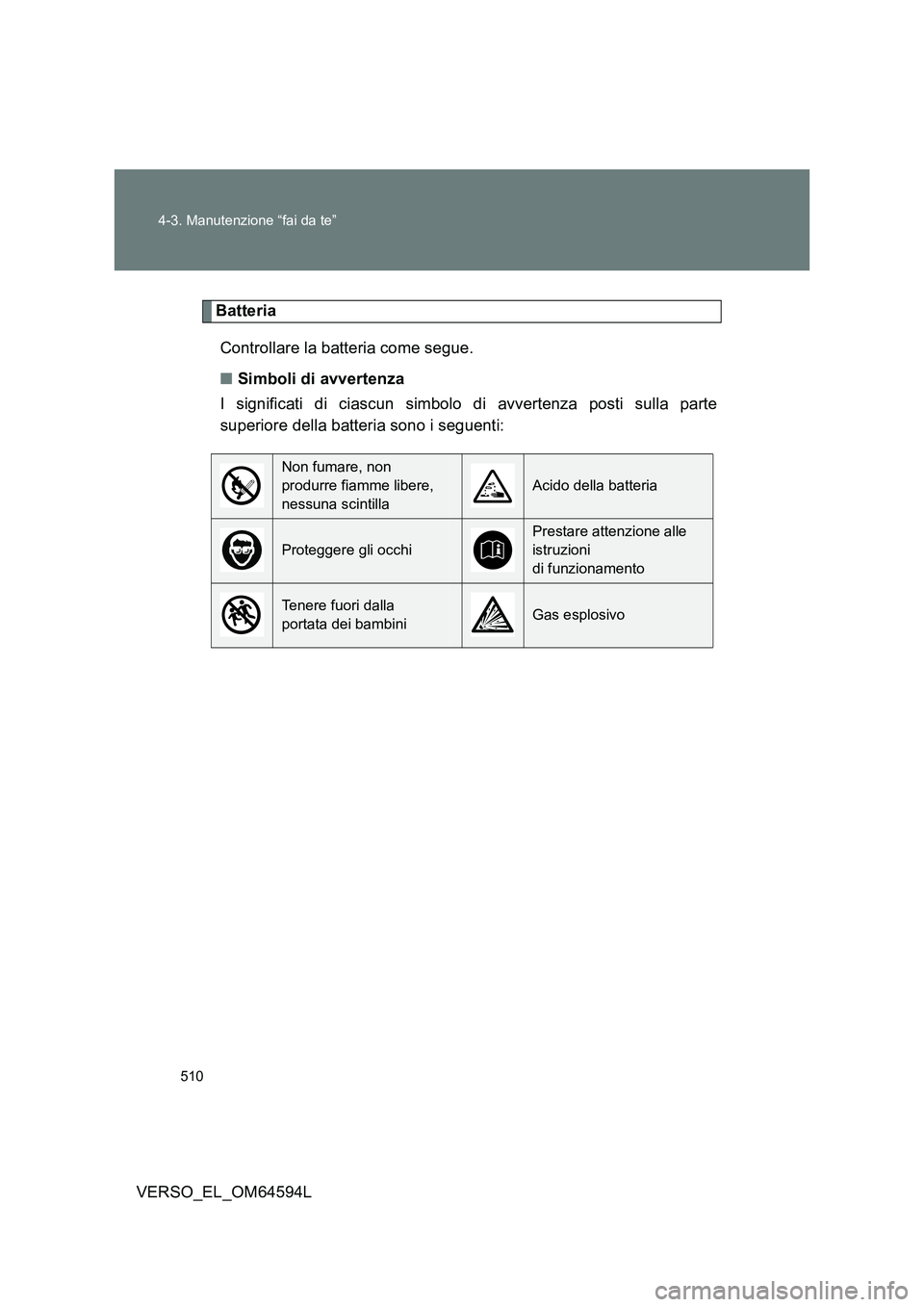

Batteria
Controllare la batteria come segue.
■ Simboli di avvertenza
I significati di ciascun simbolo di avvertenza posti sulla parte
superiore della batteria sono i seguenti:
Non fumare, non
produrre fiamme libere,
nessuna scintilla
Acido della batteria
Proteggere gli occhi
Prestare attenzione alle
istruzioni
di funzionamento
Tenere fuori dalla
portata dei bambiniGas esplosivo

511
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64594L

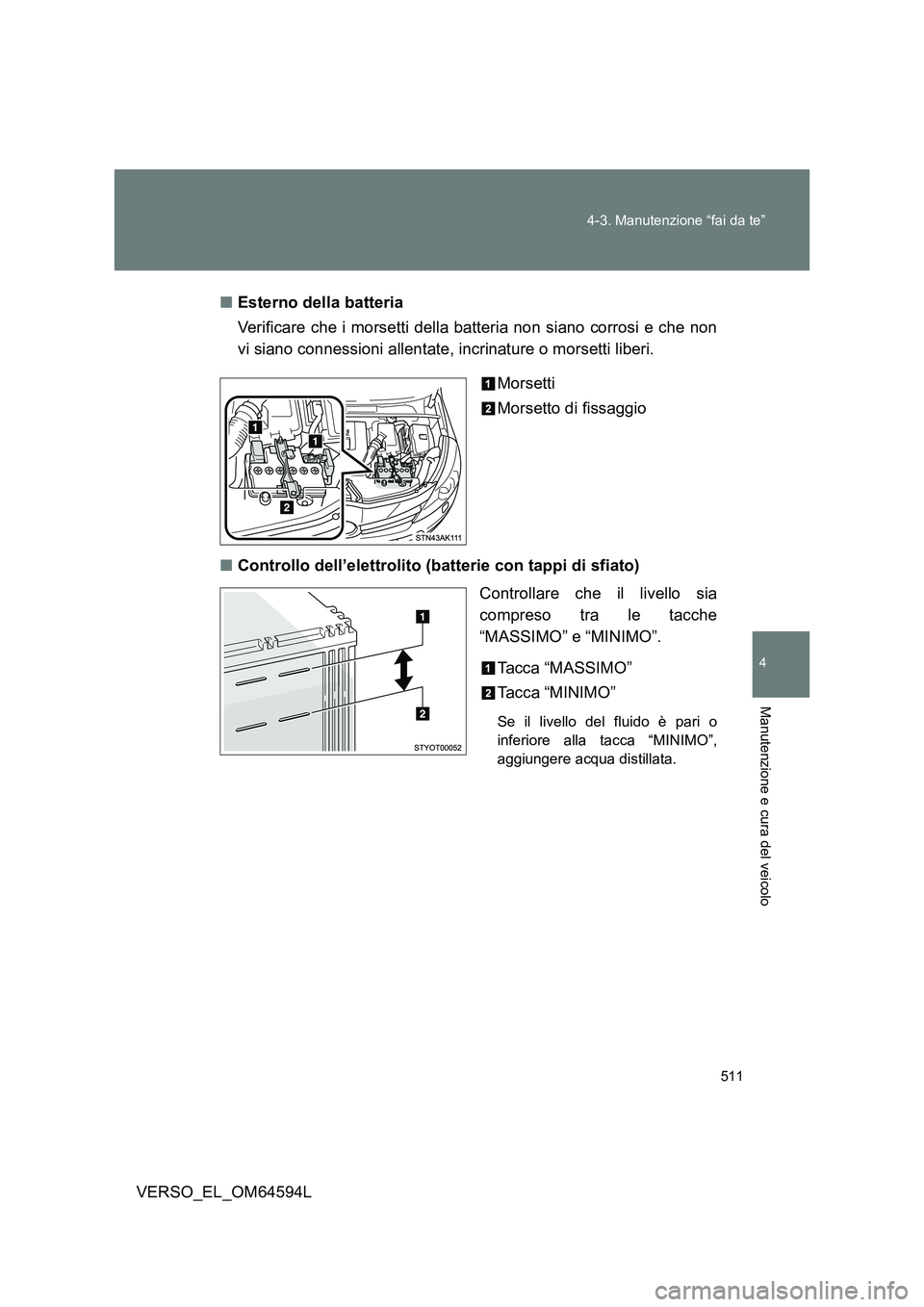

■ Esterno della batteria
Verificare che i morsetti della batteria non siano corrosi e che non
vi siano connessioni allentate, incrinature o morsetti liberi.
Morsetti
Morsetto di fissaggio
■ Controllo dell’elettrolito (batterie con tappi di sfiato)
Controllare che il livello sia
compreso tra le tacche
“MASSIMO” e “MINIMO”.
Tacca “MASSIMO”
Tacca “MINIMO”
Se il livello del fluido è pari o
inferiore alla tacca “MINIMO”,
aggiungere acqua distillata.

512
4-3. Manutenzione “fai da te”
VERSO_EL_OM64594L
■ Aggiunta di acqua distillata (batterie con tappi di sfiato)
Rimuovere il tappo di sfiato.
Aggiungere acqua distillata.
Se la tacca “MASSIMO” non è visibile, controllare il livello del liquido
guardando direttamente sulla cella.
Rimontare il tappo di sfiato e chiudere bene.
Minimo O.K.
■ Prima di ricaricare
Durante la ricarica, la batteria pr oduce del gas idrogeno che è infiammabile
ed esplosivo. Quindi, prima di ricaricare:
● Se si effettua la ricarica con la batteria installata sul veicolo, accertarsi di
aver scollegato il cavo di massa.
● Quando si collegano e scollegano i cavi del caricabatteria alla batteria,
verificare che l’interruttore di alimentazione del caricabatteria sia
disattivato.
