2016 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

6259-1. Tekniset tiedot
OM42A45FI
9

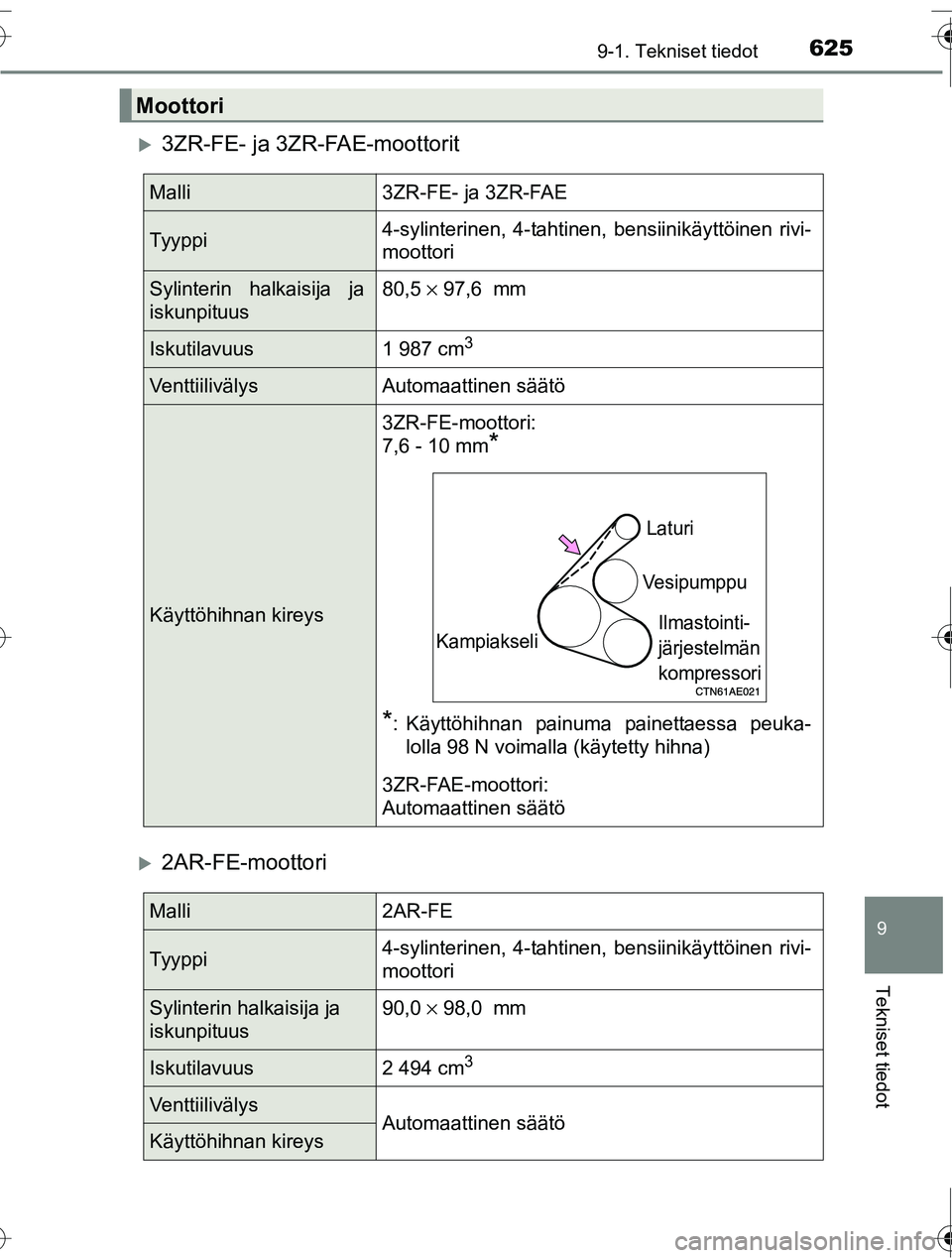

Tekniset tiedot
X3ZR-FE- ja 3ZR-FAE-moottorit
X2AR-FE-moottori
Moottori
Malli3ZR-FE- ja 3ZR-FAE
Tyyppi4-sylinterinen, 4-tahtinen, bensiinikäyttöinen rivi-
moottori
Sylinterin halkaisija ja
iskunpituus80,5 × 97,6 mm
Iskutilavuus1 987 cm3
VenttiilivälysAutomaattinen säätö
Käyttöhihnan kireys
3ZR-FE-moottori:
7,6 - 10 mm
*
*
: Käyttöhihnan painuma painettaessa peuka- lolla 98 N voimalla (käytetty hihna)
3ZR-FAE-moottori:
Automaattinen säätö
Laturi
Ve s i p u m p p u Ilmastointi-
järjestelmän
kompressori
Kampiakseli
Malli2AR-FE
Tyyppi4-sylinterinen, 4-tahtinen, bensiinikäyttöinen rivi-
moottori
Sylinterin halkaisija ja
iskunpituus90,0 ×
98,0 mm
Iskutilavuus2 494 cm3
VenttiilivälysAutomaattinen säätöKäyttöhihnan kireys
OM42A45FI.book Page 625 Th ursday, March 31, 2016 9:58 PM

6269-1. Tekniset tiedot
OM42A45FI
X2AD-FTV- ja 2AD-FHV-moottorit
X2WW-moottori
Malli2AD-FTV ja 2AD-FHV
Tyyppi4-sylinterinen rivimoottori, diesel
(turboahtimella)
Sylinterin halkaisija ja
iskunpituus86,0 × 96,0 mm
Iskutilavuus2 231 cm3
VenttiilivälysAutomaattinen säätöKäyttöhihnan kireys
Malli2WW
Tyyppi4-sylinterinen rivimoottori, diesel
(turboahtimella)
Sylinterin halkaisija ja
iskunpituus84,0 × 90,0 mm
Iskutilavuus1 995 cm3
VenttiilivälysAutomaattinen säätöKäyttöhihnan kireys
OM42A45FI.book Page 626 Th ursday, March 31, 2016 9:58 PM

6279-1. Tekniset tiedot
OM42A45FI
9
Tekniset tiedot
XBensiinimoottori
*1: Mallikoodi*3 jossa X-kirjain on viimeisenä kirjaimena.
*2: Mallikoodi*3 jossa W-kirjain on viimeisenä kirjaimena.
*3: Mallikoodi löytyy valmistajan kilvestä. (→S. 623)
XDieselmoottori
Polttoaine
Polttoaineen laatu
EU-alue:
Vain lyijytön bensiini, joka täyttää eurooppalaisen
standardin EN228
EU:n ulkopuolinen alue:
Ainoastaan lyijytön bensiini
Oktaaniarvo
3ZR-FE-
moottori
*1
91 tai korkeampi2AR-FE-
moottori
3ZR-FAE-
moottori
*295 tai korkeampi
Polttoainesäiliön tilavuus
(Ohjeellinen)60 L
Polttoai-
neen laatu
EU-alueDieselpolttoaine, joka täyttää Eurooppalaisen
standardin EN590
EU:n
ulkopuolinen
alue
2AD-FTV- ja 2AD-FHV-moottorit:
Lukuun ottamatta Venäjää: Dieselpolttoaine,
jonka rikkipitoisuus 50 ppm tai vähemmän
Venäjälle: Dieselpolttoaine joka täyttää GOST
R52368-2005 vaatimustason (rikkipitoisuus
enintään 50 ppm).
2WW-moottori:
Erittäin vähärikkinen diesel, (rikkipitoisuus enin-
tään 10 ppm)
Setaaniluku48 tai korkeampi
Polttoainesäiliön tilavuus
(Ohjeellinen)60 L
OM42A45FI.book Page 627 Thursday, March 31, 2016 9:58 PM

6289-1. Tekniset tiedot
OM42A45FI
XBensiinimoottori
*: Öljytilavuus on ohjearvo, jota käytetään öljyä vaihdettaessa. Käytä moot-tori käyttölämpöiseksi ja sammuta se, odota noin 5 minuuttia ja tarkasta
öljyn taso mittatikusta.
■
Moottoriöljyn valinta
XAutot joiden mallikoodissa* W-kirjain on viimeisenä kirjaimena
*: Mallikoodi löytyy myös valmistajan kilvestä. ( →S. 623)
Autosi moottorissa on Toyota Genuine Motor Oil -moottoriöljy.
Toyota suosittelee Toyota Genuine Motor Oil -moottoriöljyn käyttä-
mistä. Myös jotakin toista vast aavanlaatuista öljyä voidaan käyttää.
Öljyn laatu:
0W-20, 5W-30 ja 10W-30:
API-luokka SL "Energy-Conserving"-, SM "Energy-Conserving"-,
SN "Resource-Conserving"- tai ILSAC-moniasteöljy
15W-40:
API-luokka SL-, SM- tai SN-moniasteöljy
Voitelujärjestelmä
Öljytilavuus
(Tyhjennys ja täyttö ⎯ Ohjeellinen
*)
3ZR-FE- ja 3ZR-FAE-moottoritSuodattimella 4,2 L
Ilman suodatinta 3,9 L
2AR-FE-moottoriSuodattimella 4,4 L
Ilman suodatinta 4,0 L
OM42A45FI.book Page 628 Th ursday, March 31, 2016 9:58 PM

6299-1. Tekniset tiedot
OM42A45FI
9
Tekniset tiedot

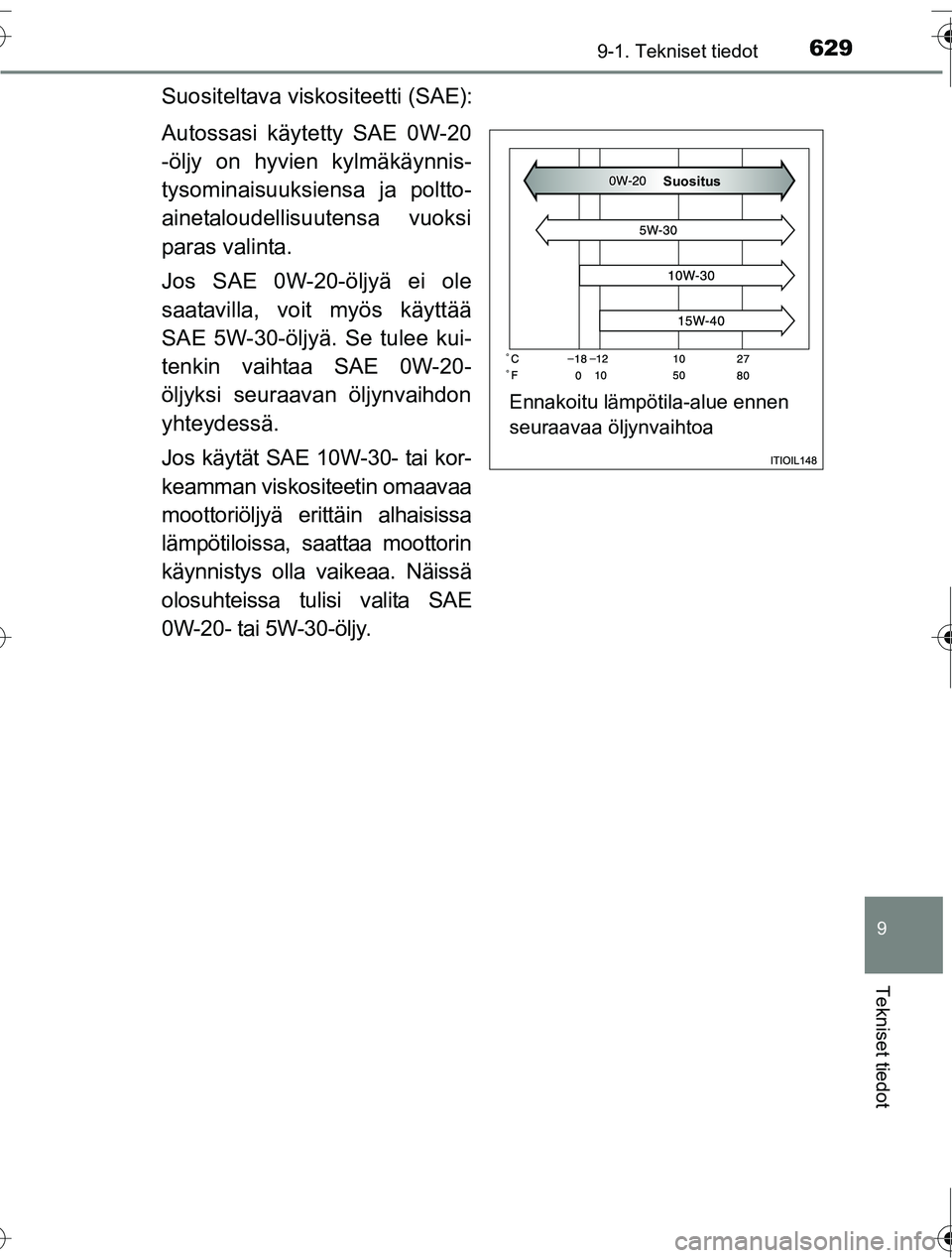

Suositeltava viskositeetti (SAE):
Autossasi käytetty SAE 0W-20
-öljy on hyvien kylmäkäynnis-
tysominaisuuksiensa ja poltto-
ainetaloudellisuutensa vuoksi
paras valinta.
Jos SAE 0W-20-öljyä ei ole
saatavilla, voit myös käyttää
SAE 5W-30-öljyä. Se tulee kui-
tenkin vaihtaa SAE 0W-20-
öljyksi seuraavan öljynvaihdon
yhteydessä.
Jos käytät SAE 10W-30- tai kor-
keamman viskositeetin omaavaa
moottoriöljyä erittäin alhaisissa
lämpötiloissa, saattaa moottorin
käynnistys olla vaikeaa. Näissä
olosuhteissa tulisi valita SAE
0W-20- tai 5W-30-öljy.
Ennakoitu lämpötila-alue ennen
seuraavaa öljynvaihtoa
Suositus
OM42A45FI.book Page 629 Th ursday, March 31, 2016 9:58 PM

6309-1. Tekniset tiedot
OM42A45FI
Öljyn viskositeetti (0W-20 on tässä selitetty esimerkkinä):
• Öljyn viskositeettiluok ituksessa 0W-20 0W tarkoittaa, että öljyllä
on hyvät kylmäkäynnistysominaisu udet. Mitä pienempi luku on
ennen W:tä, sitä paremmat ovat öljyn kylmäkäynnistysominai-
suudet.
• Luku 20 luokassa 0W-20 ilmaisee viskositeetin, kun öljy on kor-
keassa lämpötilassa. Vi skositeetiltaan suurempi öljy (jonka arvo
on suurempi) saattaa soveltua moottoriin paremmin, jos autolla
ajetaan suurilla nopeuksilla tai erittäin raskaan kuormituksen olo-
suhteissa.
Öljyastioiden tarrojen tulkitseminen:
Jompikumpi tai molemmat API-rekist eröidyt merkit on lisätty öljyas-
tioihin auttamaan oikean öljylaadun valitsemisessa.
API Service -tunnus
Yläosa: "API SERVICE SN" tar-
koittaa öljyn laatua American
Petroleum Institute (API) -luoki-
tuksella.
Keskiosa: "SAE 0W-20" tarkoit-
taa SAE-viskositeettiarvoa.
Alaosa: "Resource-Conserving"
merkin alaosassa kertoo, että
öljyllä on polttoainetta säästäviä
ja ympäristön huomioivia omi-
naisuuksia.
ILSAC-merkintä
The International Lubricant Specification Advisory Committee (ILSAC)
Certification -merkintä löytyy astian etupuolelta.
1
2
OM42A45FI.book Page 630 Th ursday, March 31, 2016 9:58 PM

6319-1. Tekniset tiedot
OM42A45FI
9
Tekniset tiedot
XAutot joiden mallikoodissa* X-kirjain on viimeisenä kirjaimena
*: Mallikoodi löytyy myös valmistajan kilvestä. (→S. 623)
Autosi moottorissa on Toyota Genu ine Motor Oil -moottoriöljy. Käytä
Toyotan hyväksymää "Toyota Genuine Motor Oil" -moottoriöljyä tai vas-
taavaa, joka täyttää alla mainitut laatu- ja viskositeettivaatimukset.
Öljyn laatu:
0W-20, 5W-20, 5W-30 ja 10W-30:
API-luokka SL "Energy-Conserving"-, SM "Energy-Conserving"-, SN
"Resource-Conserving"- tai ILSAC-moniasteöljy
15W-40:
API SL-, SM- tai SN -luokan moniasteöljy
Suositeltava viskositeetti (SAE):
Jos käytät SAE 10W-30- tai
korkeamman viskositeetin
omaavaa moottoriöljyä erittäin
alhaisissa lämpötiloissa, saat-
taa moottorin käynnistys olla
vaikeaa. Näissä olosuhteissa
tulisi valita SAE 0W-20-, 5W-20-
tai 5W-30-öljy.
Ennakoitu lämpötila-alue ennen
seuraavaa öljynvaihtoa
OM42A45FI.book Page 631 Th ursday, March 31, 2016 9:58 PM

6329-1. Tekniset tiedot
OM42A45FI
Öljyn viskositeetti (0W-20 on tässä selitetty esimerkkinä):
• Öljyn viskositeettiluok ituksessa 0W-20 0W tarkoittaa, että öljyllä
on hyvät kylmäkäynnistysominaisu udet. Mitä pienempi luku on
ennen W:tä, sitä paremmat ovat öljyn kylmäkäynnistysominai-
suudet.
• Luku 20 luokassa 0W-20 ilmaisee viskositeetin, kun öljy on kor-
keassa lämpötilassa. Vi skositeetiltaan suurempi öljy (jonka arvo
on suurempi) saattaa soveltua moottoriin paremmin, jos autolla
ajetaan suurilla nopeuksilla tai erittäin raskaan kuormituksen olo-
suhteissa.
Öljyastioiden tarrojen tulkitseminen:
Jompikumpi tai molemmat API-rekist eröidyt merkit on lisätty öljyas-
tioihin auttamaan oikean öljylaadun valitsemisessa.
API Service -tunnus
Yläosa: "API SERVICE SN" tar-
koittaa öljyn laatua American
Petroleum Institute (API) -luoki-
tuksella.
Keskiosa: "SAE 0W-20" tarkoit-
taa SAE-viskositeettiarvoa.
Alaosa: "Resource-Conserving"
merkin alaosassa kertoo, että
öljyllä on polttoainetta säästäviä
ja ympäristön huomioivia omi-
naisuuksia.
ILSAC-merkintä
The International Lubricant Specification Advisory Committee (ILSAC)
Certification -merkintä löytyy astian etupuolelta.
1
2
OM42A45FI.book Page 632 Th ursday, March 31, 2016 9:58 PM
