2016 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

4737-3. Tee-se-itse-huolto
OM42A45FI
7
Huolto ja hoito
VAROITUS
■Tarkastukset ennen ajoa
Tarkista, että konepelti on kunnolla kiinni ja lukittuna.
Jos konepelti ei ole kunnolla lukittuna, auton ollessa liikkeessä, se saattaa
aiheuttaa onnettomuuden, josta voi olla seurauksena vakava loukkaantumi-
nen tai jopa kuolema.
■ Tuettuasi konepellin tukitangolla
Varmistu, että tuki on kunnolla paikoillaan välttyäksesi konepellin putoami-
selta päällesi.
HUOMAA
■Kun suljet konepellin
Aseta tanko takaisin kiinnikkeeseensä ennen kuin suljet konepellin. Kone-
pellin sulkeminen ilman, että tanko laitetaan paikalleen, voi aiheuttaa kone-
pellin taipumisen.
OM42A45FI.book Page 473 Th ursday, March 31, 2016 9:58 PM

4747-3. Tee-se-itse-huolto
OM42A45FI
Nostopisteet hallinosturille
◆Edessä
◆Ta k a n a
Kun käytät hallinosturia, noudata nosturin valmistajan käyttöoh-
jeita ja suorita toimenpiteet turvallisesti.
Kun nostat autosi nosturilla, aseta nosturi oikein nostopisteisiin.
Väärin asetettu nosturi saattaa vahingoittaa autoasi tai aiheuttaa
henkilövahinkoja.
OM42A45FI.book Page 474 Th ursday, March 31, 2016 9:58 PM

4757-3. Tee-se-itse-huolto
OM42A45FI
7
Huolto ja hoito
Moottoritila
X3ZR-FE- ja 3ZR-FAE-moottorit
Sulakerasiat (→S. 513)
Moottorin
jäähdytysnestesäiliö (→ S. 484)
Moottoriöljyn täyttöaukon
korkki ( →S. 481)
Akku ( →S. 486) Jäähdytin (
→S. 485)
Lauhdutin ( →S. 485)
Sähkötoimiset
jäähdytystuulettimet
Moottoriöljyn
mittatikku ( →S. 479)
Pesunestesäiliö ( →S. 490)1
2
3
4
5
6
7
8
9
OM42A45FI.book Page 475 Th ursday, March 31, 2016 9:58 PM

4767-3. Tee-se-itse-huolto
OM42A45FI

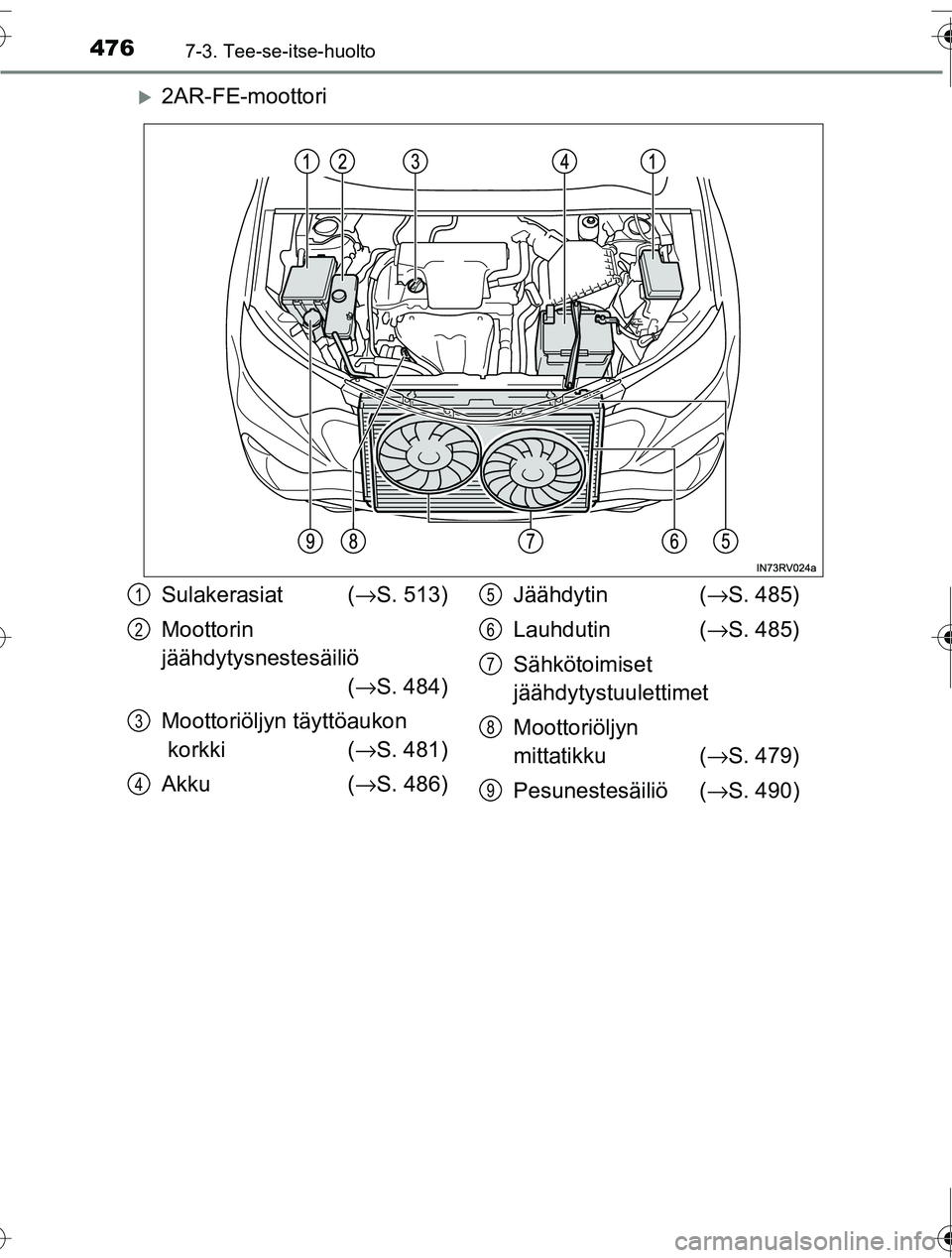

X2AR-FE-moottori
Sulakerasiat (→S. 513)
Moottorin
jäähdytysnestesäiliö (→ S. 484)
Moottoriöljyn täyttöaukon
korkki ( →S. 481)
Akku ( →S. 486) Jäähdytin (
→S. 485)
Lauhdutin ( →S. 485)
Sähkötoimiset
jäähdytystuulettimet
Moottoriöljyn
mittatikku ( →S. 479)
Pesunestesäiliö ( →S. 490)1
2
3
4
5
6
7
8
9
OM42A45FI.book Page 476 Th ursday, March 31, 2016 9:58 PM

4777-3. Tee-se-itse-huolto
OM42A45FI
7
Huolto ja hoito
X2AD-FTV- ja 2AD-FHV-moottorit
Sulakerasiat (→S. 513)
Moottorin
jäähdytysnestesäiliö (→ S. 484)
Moottoriöljyn täyttöaukon
korkki ( →S. 481)
Polttoaineensuodatin (→ S. 492)
Akku ( →S. 486) Jäähdytin (
→S. 485)
Välijäähdytin ( →S. 485)
Lauhdutin ( →S. 485)
Sähkötoimiset
jäähdytystuulettimet
Moottoriöljyn
mittatikku ( →S. 479)
Pesunestesäiliö ( →S. 490)1
2
3
4
5
6
7
8
9
10
11
OM42A45FI.book Page 477 Th ursday, March 31, 2016 9:58 PM

4787-3. Tee-se-itse-huolto
OM42A45FI
X2WW-moottori
Sulakerasiat (→S. 513)
Moottorin
jäähdytysnestesäiliö (→ S. 484)
Moottoriöljyn täyttöaukon
korkki ( →S. 481)
Polttoaineensuodatin (→ S. 492)
Akku ( →S. 486) Jäähdytin (
→S. 485)
Välijäähdytin ( →S. 485)
Lauhdutin ( →S. 485)
Sähkötoimiset
jäähdytystuulettimet
Moottoriöljyn
mittatikku ( →S. 479)
Pesunestesäiliö ( →S. 490)1
2
3
4
5
6
7
8
9
10
11
OM42A45FI.book Page 478 Th ursday, March 31, 2016 9:58 PM

4797-3. Tee-se-itse-huolto
OM42A45FI
7
Huolto ja hoito
Tarkasta moottoriöljyn määrä mittatikulla, kun moottori on käyttöläm-
pöinen ja sammutettu.
■Moottoriöljyn tarkastus
Pysäköi auto tasaiselle alustalle. Lämmitettyäsi moottorin ja sam-
mutettuasi sen odota vähintään 5 minuuttia että öljy ehtii laskeu-
tua alas moottorin öljypohjaan.
Pidä räsy alla ja vedä mittatikku ulos.
Puhdista mittatikku räsyllä.
Moottoriöljy
1
2
X3ZR-FE- ja 3ZR-FAE-moottoritX2AR-FE-moottori
X2AD-FTV- ja 2AD-FHV-moottoritX2WW-moottori
3
OM42A45FI.book Page 479 Th ursday, March 31, 2016 9:58 PM

4807-3. Tee-se-itse-huolto
OM42A45FI
Tasainen mittatikku ja mittatikku ulokkeilla, tyyppi B: Työnnä mit-
tatikku pohjaan asti.
Mittatikku ulokkeilla, tyyppi A:
Työnnä ulokkeilla varustettu
mittatikku pohjaan asti siten,
että ulokkeet ( kuvassa)
osoittavat kohti moottoria.
Pidä räsy alla ja vedä mittatikku ulos. Tarkista öljyn määrä mittati-
kusta.
Alhainen
Normaali
Liian täysi
Mittatikun muoto voi poiketa riippu en auton tyypistä ja moottorista.
Puhdista mittatikku ja työn nä se takaisin pohjaan asti.4
1
5
1
2
3
XTasainen mittatikkuXMittatikku ulokkeilla, tyyppi A
XMittatikku ulokkeilla, tyyppi B
Mittauspuoli
6
OM42A45FI.book Page 480 Th ursday, March 31, 2016 9:58 PM
