2016 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

3294-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42A45FI
Alueet, joilta järjestelmä pystyy havaitsemaan ajoneuvoja, on merkitty
alla.
Antaakseen kuljettajalle pidemmän ajan reagoida, summeri voi hälyt-
tää nopeammin kulkevista autoista kauempaa.
Esimerkiksi:
■ Peruutusvahti on toimintavalmis, kun
●Kuolleen kulman varoitinjärjestelmä on kytketty päälle.
● Vaihteenvalitsin on R-asennossa.
● Auton nopeus on alle noin 8 km/h.
● Lähestyvän auton nopeus on välillä noin 8 km/h - 28 km/h.
Peruutusvahdin havaintoalueet
Lähestyvä autoNopeusLikimääräinen
hälytysetäisyys
Nopea28 km/h20 m
Hidas8 km/h5,5 m
1
OM42A45FI.book Page 329 Th ursday, March 31, 2016 9:58 PM

3304-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42A45FI■
Olosuhteet, joissa peruutusvahti ei havaitse autoa
Peruutusvahtitoimintoa ei ole suunniteltu havaitsemaan seuraavan tyyppisiä
ajoneuvoja ja/tai esineitä.
●Pienet moottoripyörät, polkupyörät, jalankulkijat jne.
*
●Autot, jotka lähestyvät kohtisuoraan takaa
● Suojakaiteet, seinät, liikennemerkit, pysäköidyt ajoneuvot ja samankaltaiset
paikallaan olevat esineet
*
●Ajoneuvot, jotka liikkuvat poispäin autostasi
● Ajoneuvot, jotka lähestyvät autosi vieressä olevista pysäköintitiloista
*
●Ajoneuvot, jotka peruuttavat autosi vieressä olevasta pysäköintitilasta*
*
: Järjestelmän kyky havaita ajoneuvo ja/tai kohde riippuu olosuhteista.
■ Olosuhteet, joissa peruutusvahti ei mahdollisesti toimi oikein
Peruutusvahtitoiminto ei mahdollisesti pysty havaitsemaan ajoneuvoja oikein
seuraavissa olosuhteissa:
●Jos jäätä tai kuraa on tarttunut takapuskuriin
● Huonossa säässä, kuten kaatosateessa, sumussa, lumisateessa jne\
.
● Jos autoasi jatkuvasti lähestyy useita ajoneuvoja
● Viistopysäköinnin yhteydessä
● Jos auto lähestyy suurella nopeudella
● Jos pysäköidään jyrkästi kaltevaan paikkaan, kuten mäkeen, tienpenke-
reelle jne.
● Välittömästi kuolleen kulman varoitinjärjestelmän päälle kytkemisen jälkeen
● Välittömästi moottorin käynnistämisen jälkeen kuolleen kulman varoitinjär-
jestelmän ollessa päälle kytkettynä
● Perävaunua vedettäessä (vetokoukun kanssa)
● Autot, joita tunnistimet eivät pysty
havaitsemaan esteiden vuoksi
OM42A45FI.book Page 330 Th ursday, March 31, 2016 9:58 PM

331
4
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
OM42A45FI
Ajamista avustavat järjestelmät
◆ABS (lukkiutumaton jarrujärjestelmä)
Estää pyörien lukkiutumisen, jos jarrupoljinta painetaan äkillisesti
tai jos jarrupoljinta painetaan ajet taessa liukkaalla tienpinnalla
◆Hätäjarrutustehostin
Antaa lisävoimaa jarrutukseen jarrupo ljinta painettaessa silloin, kun
järjestelmä huomaa, että kyseessä on hätäjarrutus
◆Ajonvakautusjärjestelmä (VSC)
Auttaa kuljettajaa estämään autoa joutumasta luisuun nopeiden
ohjausliikkeiden seurau ksena ja liukkailla tienpinnoilla ohjauspyö-
rää käännettäessä
◆Luistonestojärjestelmä (TRC)
Auttaa ylläpitämään vetoa ja estämään vetäviä pyöriä luistamasta
liikkeelle lähdettäessä tai kii hdytettäessä liukkailla tienpinnoilla
◆Mäkilähtöjärjestelmä
Estää autoa liikkumasta taaksepäi n lähdettäessä liikkeelle ylämä-
essä
◆AUTO LSD -toiminto (kaksivetomallit)
AUTO LSD -toiminto on aktivoituna, kun TRC on kytketty pois pääl-
tä. Se toimii, kun yksi vetävistä py öristä luistaa, kuten silloin kun
pyörä pyörii vapaasti jäällä ta i mudassa. Järjestelmä jarruttaa
vapaasti pyörivää pyörää ja siirtä ä osan vääntömomentista toiselle
pyörälle vedon aikaansaamiseksi.
Ajoturvallisuutta ja ajomukavuutta lisäävät järjestelmät toimivat
automaattisesti reagoiden erilaisi in ajotilanteisiin. Huomaa kui-
tenkin, että nämä järjestelmät ovat vain ajoa avustavia järjestel-
miä, eikä niihin tule ajossa liiallisesti luottaa.
OM42A45FI.book Page 331 Th ursday, March 31, 2016 9:58 PM

3324-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42A45FI
◆Aktiivinen nelivetojärjestelmä (nelivetomallit)
Järjestelmä vaihtaa automaattisesti etuvedolta nelivedolle ajo-olo-
suhteiden mukaisesti mahdollist aen auton luotettavan ja vakaan
käsittelyn. Esimerkkejä tilanteista, joissa järjestelmä vaihtaa nelive-
dolle ovat kun kaarret aan ylämäkeen, lähdetään liikkeelle tai kiihdy-
tetään tiepinnan ollessa lumen, sateen jne. johdosta liukas.
◆Sähkötoiminen ohjau stehostin (EPS)
Hyödyntää sähkömoottoria väh entääkseen ohjauspyörän kääntä-
miseen tarvittavaa voimaa
◆Hätäjarrutussignaali
Jos jarrupoljinta painetaan yllättä en, hätävilkut välähtävät auto-
maattisesti varoitukseksi ta kana ajaville ajoneuvoille.
◆Perävaunun huomioiva ajonvakau tusjärjestelmä (joissakin
malleissa)
Auttaa kuljettajaa hallitsemaan perävaunun heijaamista jakaen jar-
rupainetta valikoivasti kullekin pyörälle ja alentaen moottorin vään-
töä, kun perävaunun heijaaminen havaitaan.
Perävaunun huomioiva ajonvakautusjärjestelmä on osa VSC-jär-
jestelmää, eikä toimi, jos VSC on kytketty pois päältä tai siinä on
toimintahäiriö.
OM42A45FI.book Page 332 Th ursday, March 31, 2016 9:58 PM

3334-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42A45FI
Luiston merkkivalo vilkkuu, kun
TRC- / VSC- / Perävaunun huomi-
oiva ajonvakautusjärjestelmä toimii.
Jos auto juuttuu kiinni mutaan, kuraan tai lumeen, TRC-järjestelmä
saattaa vähentää moottorilta pyörille välitettävää tehoa. Kytkemällä
järjestelmän pois toiminnasta painamalla -painiketta auton irrotta-
minen voi olla helpompaa.
Voit poistaa TRC-järjestelmän käyt östä painamalla nopeasti painiketta
ja vapauttamalla sen sitten.
Paina -painiketta uudestaan kytkeäksesi järjestelmän takaisin toimin-
taan.
Kun TRC- / VSC- / perävaunun huom ioiva ajonvakautusjärjestel-
mä toimivat
TRC-järjestelmän poistaminen käytöstä
XKaksivetomallitXNelivetomallit
AUTO LSD- ja VSC OFF -merkki-
valot syttyvät. "Traction Control Turned Off" (luis-
tonestojärjestelmä
on kytketty pois
päältä) -viesti tulee esiin.
OM42A45FI.book Page 333 Th ursday, March 31, 2016 9:58 PM

3344-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42A45FI
■TRC-järjestelmän / VSC-järjestelmä n / perävaunun huomioivan ajonva-
kautusjärjestelmän kytkeminen pois päältä
Pidä -painiketta painettuna yli 3 sekuntia auton ollessa pysäytettynä
kytkeäksesi TRC- ja VSC-järjestelmän ja perävaunun huomioivan ajonvakau-
tusjärjestelmän pois päältä.
"Traction Control Turned Off" (luistonestojärjestelmä on kytketty pois päältä)
ilmestyy näytölle ja VSC OFF -merkkivalo syttyy.
*
Paina -painiketta uudelleen kytkeäksesi järjestelmät takaisin toimintaan.
*: Pre-Crash Safety -turvajärjestelmällä varustetuilla autoilla Pre-Crash-hätä-
jarrutustehostin ja Pre-Crash-jarrutustoiminto kytkeytyvät myös pois toi-
minnasta. PCS-varoitusvalo syttyy ja viesti näkyy monitoiminäytössä.
(→S. 250)
■ Jos AUTO LSD -merkkivalo vilkkuu, vaikka VSC OFF -painiketta ei ole
painettu (kaksivetomallit)
TRC, AUTO LSD, mäkilähtöjärjestelmä ja alamäkihidastin eivät \
ole käytettä-
vissä. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
■ Kun monitoiminäytön viesti osoittaa, että TRC on kytketty pois toimin-
nasta, vaikka VSC OFF -katkaisinta ei ole painettu (nelivetomallit)
TRC, mäkilähtöjärjestelmä ja alamäkihidastin eivät ole käytettävissä. Ota
yhteyttä valtuutettuun Toyota-korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
■ Äänet ja värähtelyt, jotka johtuvat ABS-jarrujärjestelmän, hätäjarrutus-
järjestelmän, VSC-järjestelmän/pe rävaunun huomioivan ajonvakautus-
järjestelmän, TRC-järjestelmän ja mäkilähtöavustimen toiminnasta
● Moottoritilasta saattaa kuulua ääntä, jos jarrupoljinta painetaan toistuvasti
moottorin käynnistymisen jälkeen tai silloin kun auto alkaa liikkua. Ääni ei
ole merkki siitä, että johonkin järjestelmään olisi tullut toimintahäiriö.
● Kun yllä mainitut järjestelmät ovat aktivoituneena, seuraavaa saattaa tapah-
tua. Mikään näistä tilanteista ei tarkoita, että kyseessä olisi toimintahäiriö.
• Värähtelyjä saattaa tuntua auton korissa ja ohjauksessa.
• Moottorin ääntä saattaa kuulua sen jälkeen, kun auto on pysähtynyt.
• Jarrupolkimessa saattaa tuntua sykkiv ää liikettä, kun ABS-jarrujärjestel-
mä on aktivoitunut.
• Jarrupoljin saattaa painua hieman alaspäin ABS-jarrujärjestelmän akti- voiduttua.
OM42A45FI.book Page 334 Th ursday, March 31, 2016 9:58 PM

3354-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42A45FI■

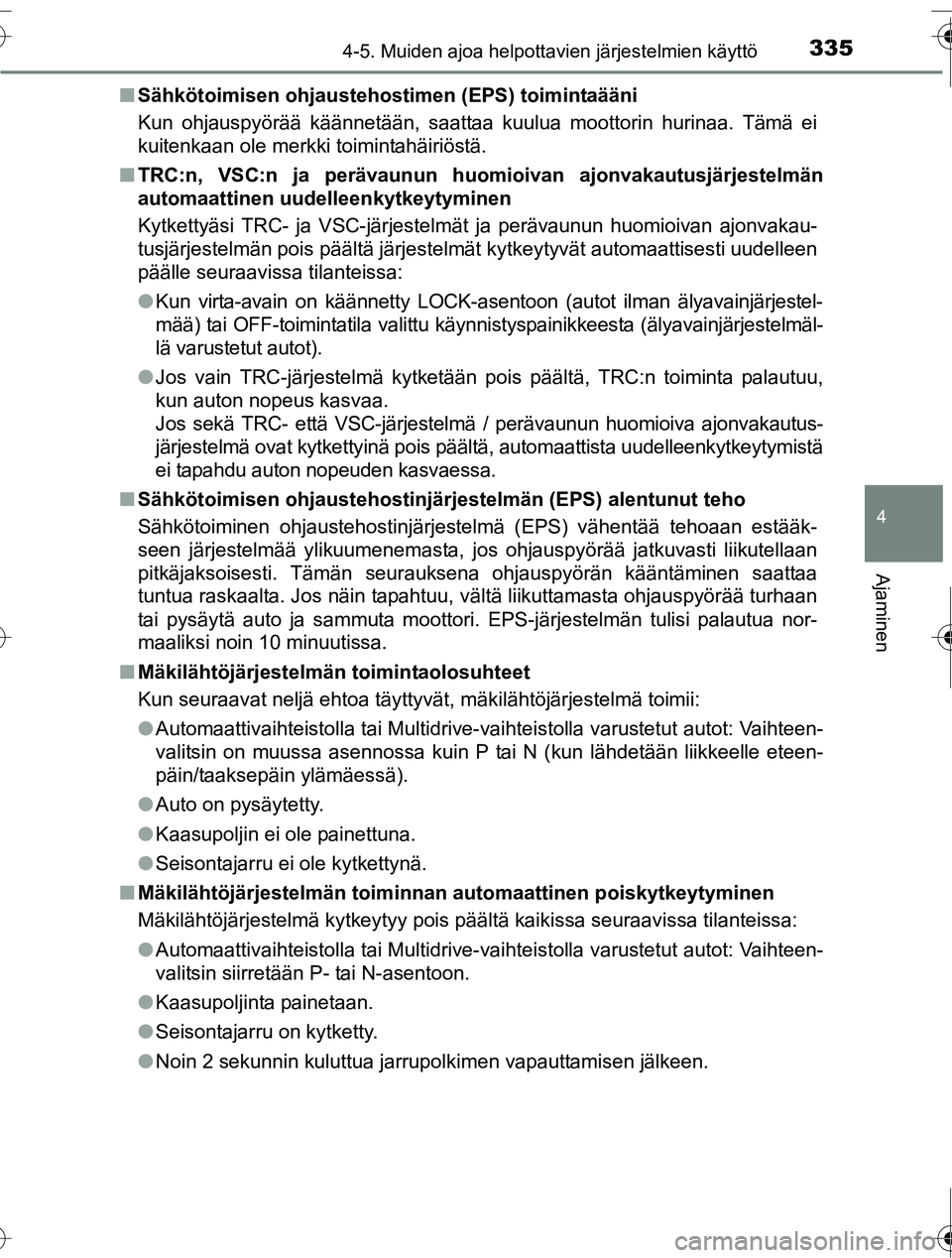

Sähkötoimisen ohjaustehos timen (EPS) toimintaääni
Kun ohjauspyörää käännetään, saattaa kuulua moottorin hurinaa. Tämä ei
kuitenkaan ole merkki toimintahäiriöstä.
■ TRC:n, VSC:n ja perävaunun huom ioivan ajonvakautusjärjestelmän
automaattinen uudelleenkytkeytyminen
Kytkettyäsi TRC- ja VSC-järjestelmät ja perävaunun huomioivan ajonvakau-
tusjärjestelmän pois päältä järjestelmät kytkeytyvät automaattisesti uudelleen
päälle seuraavissa tilanteissa:
● Kun virta-avain on käännetty LOCK-asentoon (autot ilman älyavainjärjestel-
mää) tai OFF-toimintatila valittu käynnistyspainikkeesta (älyavainjärjestelmäl-
lä varustetut autot).
● Jos vain TRC-järjestelmä kytketään pois päältä, TRC:n toiminta palautuu,
kun auton nopeus kasvaa.
Jos sekä TRC- että VSC-järjestelmä / perävaunun huomioiva ajonvakautus-
järjestelmä ovat kytkettyinä pois päältä, automaattista uudelleenkytkeytymistä
ei tapahdu auton nopeuden kasvaessa.
■ Sähkötoimisen ohjaustehostinjär jestelmän (EPS) alentunut teho
Sähkötoiminen ohjaustehostinjärjestelmä (EPS) vähentää tehoaan estääk-
seen järjestelmää ylikuumenemasta, jos ohjauspyörää jatkuvasti liikutellaan
pitkäjaksoisesti. Tämän seurauksena ohjauspyörän kääntäminen saattaa
tuntua raskaalta. Jos näin tapahtuu, vältä liikuttamasta ohjauspyörää turhaan
tai pysäytä auto ja sammuta moottori. EPS-järjestelmän tulisi palautua nor-
maaliksi noin 10 minuutissa.
■ Mäkilähtöjärjestelmän toimintaolosuhteet
Kun seuraavat neljä ehtoa täyttyvät, mäkilähtöjärje\
stelmä toimii:
●Automaattivaihteistolla tai Multidrive-vaihteistolla varustetut autot: Vaihteen-
valitsin on muussa asennossa kuin P tai N (kun lähdetään liikkeelle eteen-
päin/taaksepäin ylämäessä).
● Auto on pysäytetty.
● Kaasupoljin ei ole painettuna.
● Seisontajarru ei ole kytkettynä.
■ Mäkilähtöjärjestelmän toiminnan automaattinen poiskytkeytyminen
Mäkilähtöjärjestelmä kytkeytyy pois päältä kaiki\
ssa seuraavissa tilanteissa:
● Automaattivaihteistolla tai Multidrive-vaihteistolla varustetut autot: Vaihteen-
valitsin siirretään P- tai N-asentoon.
● Kaasupoljinta painetaan.
● Seisontajarru on kytketty.
● Noin 2 sekunnin kuluttua jarrupolkimen vapauttamisen jälkeen.
OM42A45FI.book Page 335 Th ursday, March 31, 2016 9:58 PM

3364-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42A45FI
VAROITUS
■Lukkiutumaton jarrujärjestelmä ( ABS) ei välttämättä toimi tehokkaasti,
jos
● Renkaiden pito ei riitä (esim. liian kuluneet renkaat lumisella tiellä).
● Auto joutuu vesiliirtoon ajettaessa suurella nopeudella märällä tai liuk-
kaalla tienpinnalla.
■ Jarrutusmatka pitenee lukkiutumattoma n jarrujärjestelmän (ABS) ollessa
toiminnassa
Lukkiutumatonta jarrujärjestelmää (ABS) ei ole tarkoitettu lyhentämään jar-
rutusmatkaa. Pidä aina riittävä turvaväli edellä ajavaan erityisesti seuraa-
vissa tilanteissa:
● Ajaessasi sorapintaisella tai lumisella tiellä
● Ajaessasi lumiketjujen kanssa
● Ajaessasi epätasaisuuksien yli
● Ajaessasi kuoppaisilla tai hyvin epätasaisilla pinnoilla
■ Luistonestojärjestelmä ei väl ttämättä toimi tehokkaasti, jos
Auton suuntavakautta ja vetoa ei välttämättä pystytä säilyttämään ajettaessa
liukkailla tienpinnoilla, vaikka luistonestojärjestelmä (TRC) olisi toiminnassa.
Aja autoa varovaisesti olosuhteissa, joissa suuntavakaus ja pito voidaan
menettää.
■ Mäkilähtöavustin ei välttämättä toimi tehokkaasti seuraavissa olosuh-
teissa
● Älä luota liiallisesti mäkilähtöjärjestelmään. Mäkilähtö\
järjestelmä ei välttä-
mättä toimi kunnolla jyrkissä mäissä tai jäisillä teillä.
● Toisin kuin seisontajarrua, mäkilähtöjärjestelmää ei ole suunniteltu pitä\
-
mään autoa paikallaan pitkiä aikoja. Älä käytä mäkilähtöjä\
rjestelmää pitä-
mään autoa paikoillaan mäessä, koska se voi johtaa onnettomuuteen.
■ Kun VSC- / perävaunun huomioiva ajonvakautu sjärjestelmä on aktivoi-
tunut
Luiston merkkivalo vilkkuu. Aja aina varovaisesti. Holtiton ajaminen saattaa
aiheuttaa onnettomuuden. Noudata erityistä varovaisuutta, jos merkkivalo
vilkkuu.
■ Kun TRC- / VSC- / perävaunun huomioiva ajonvakautusjärjestelmä on
kytketty pois päältä
Noudata erityistä varovaisuutta ja aja ajo-olosuhteisiin sopivalla nopeudella.
Koska nämä järjestelmät huolehtivat auton vakauden ja ajovoiman säilyttä-
misestä, kytke TRC- / VSC- / perävaunun huomioiva ajonvakautusjärjestel-
mä pois päältä vain silloin, kun se on välttämätö\
ntä.
OM42A45FI.book Page 336 Th ursday, March 31, 2016 9:58 PM
