2016 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

5217-3. Tee-se-itse-huolto
OM42A45FI
7
Huolto ja hoito
■Etusumuvalot (joissakin malleissa)Saadaksesi lisätilaa käännä
ohjauspyörää siten että pää-
set polttimoon käsiksi.
Irrota ruuvit sisälokasuojasta.
Irrota sisälokasuojan kiin-
nike ja avaa sisälokasuoja.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
1
2
3
4
OM42A45FI.book Page 521 Th ursday, March 31, 2016 9:58 PM

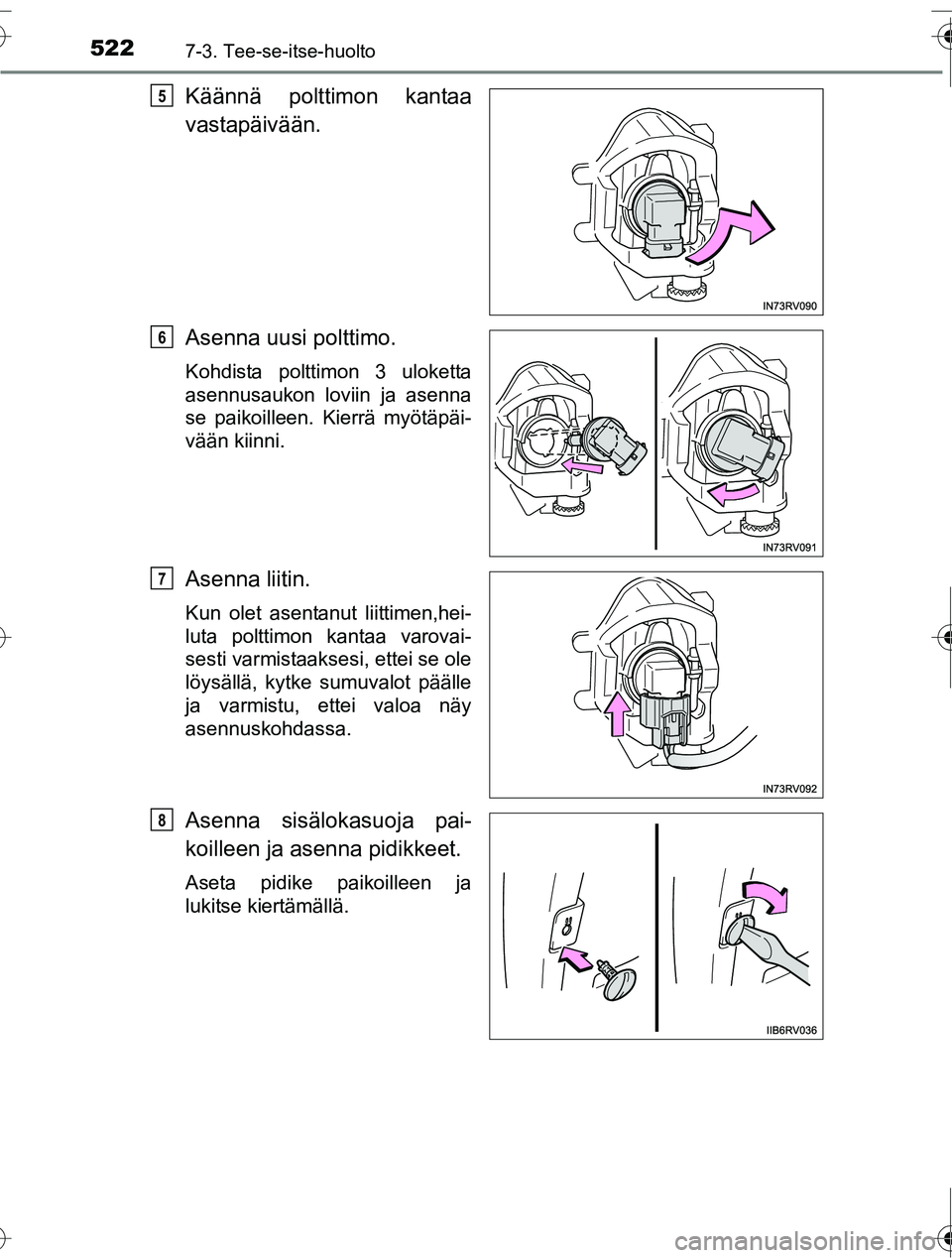

5227-3. Tee-se-itse-huolto
OM42A45FI
Käännä polttimon kantaa
vastapäivään.
Asenna uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen. Kierrä myötäpäi-
vään kiinni.
Asenna liitin.
Kun olet asentanut liittimen,hei-
luta polttimon kantaa varovai-
sesti varmistaaksesi, ettei se ole
löysällä, kytke sumuvalot päälle
ja varmistu, ettei valoa näy
asennuskohdassa.
Asenna sisälokasuoja pai-
koilleen ja asenna pidikkeet.
Aseta pidike paikoilleen ja
lukitse kiertämällä.
5
6
7
8
OM42A45FI.book Page 522 Thursday, March 31, 2016 9:58 PM

5237-3. Tee-se-itse-huolto
OM42A45FI
7
Huolto ja hoito
Asenna sisälokasuoja pai-
koilleen ja kiinnitä ruuvit.
Varmistu, että sisälokasuoja
tulee kiinnitetyksi puskurin sisä-
pintaan.
■
Takasuuntavalot Avaa takaluukku ja irrota pul-
tit ja poista valoasetelma
vetäen sitä suoraan taakse-
päin auton takaosasta käsin.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
9
1
2
3
4
OM42A45FI.book Page 523 Th ursday, March 31, 2016 9:58 PM

5247-3. Tee-se-itse-huolto
OM42A45FI■
Peruutusvalot
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut
vaiheet päinvastaisessa jär-
jestyksessä.
Kiinnitettyäsi polttimon kannan,
tarkasta vielä, että kumisuojus
on turvallisesti paikoillaan.
1
2
Kumi-
suojus
3
OM42A45FI.book Page 524 Th ursday, March 31, 2016 9:58 PM

5257-3. Tee-se-itse-huolto
OM42A45FI
7
Huolto ja hoito
■Rekisterikilven valotAvaa takaluukku ja irrota
suojus.
Estääksesi vauriot peitä ruuvital-
tan pää rievulla.
Käännä polttimon kantaa vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
XVasen puoliXOikea puoli
3
4
OM42A45FI.book Page 525 Th ursday, March 31, 2016 9:58 PM

5267-3. Tee-se-itse-huolto
OM42A45FI■
Seuraavien polttimoiden vaihtaminen
Jos alla luetelluista polttimoista jokin on palanut, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja
hyvin varustetun korjaamon vaihtaa se.
●
Ajovalot (LED-ajovalot)
● Etuseisontavalot/päiväajovalot
● Sivusuuntavalot
● Takavalot
● Jarru-/takavalot
● Keskijarruvalo
● Takasumuvalot
■LED-valot
Ajovalot (LED-ajovalot), etuseisontavalot/päiväajovalot, sivusuuntavalot,
takavalot, jarru-/takavalot, keskijarruvalo ja takasumuvalo koostuvat useasta
LED-valosta. Jos jokin LED-valoista on palanut, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon ja anna heidän vaihtaa valo.
■ Kosteuden kerääntyminen valojen lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tilapäisesti kerääntyy kosteutta, kyseessä
ei ole toimintahäiriö. Ota yhteyttä valtuutettuun Toyota-korjaamoon tai muu-
hun ammattitaitoiseen ja hyvin varustettuun korjaamoon saadaksesi lisätieto-
ja seuraavissa tapauksissa:
●Ajovalojen lasien sisäpinnoille kerääntyy suuria vesipisaroita.
● Vettä on kerääntynyt ajovalojen sisään.
OM42A45FI.book Page 526 Th ursday, March 31, 2016 9:58 PM

5277-3. Tee-se-itse-huolto
OM42A45FI
7
Huolto ja hoito
VAROITUS
■Polttimoiden vaihto
● Sammuta valot. Älä vaihda polttimoita heti ajovalojen sammuttamisen jäl-
keen.
Polttimot tulevat erittäin kuumiksi ja voivat aiheuttaa palovammoja.
● Älä koske polttimoiden lasiosaan paljaalla kädellä. Kun et voi välttää kos-
kemasta polttimon lasiosaa, käytä puhdasta ja kuivaa kangasta tarttues-
sasi siihen, jotta voisit välttää kosteuden ja öljyn tarttumisen polttimoon.
Lisäksi, jos polttimo naarmuuntuu tai putoaa, se saattaa mennä rikki tai
haljeta.
● Asenna polttimot ja niiden liitinkappaleet huolellisesti paikoilleen. Muuten
seurauksena saattaa olla kuumentumisesta aiheutuva vaurio, tulipalo, tai
vettä saattaa päästä ajovalojen sisään. Ajovalot saattavat vaurioitua tai nii-
den lasien sisään saattaa kerääntyä kosteutta.
● Älä yritä korjata tai irrottaa polttimoita, liittimiä, virtapiirejä tai muita kom-
ponentteja.
Sähköiskusta voi seurata kuolema tai vakava loukkaantuminen.
● Kun vaihdat peruutusvaloa oikealta puolelta, varo ettet kosketa pakoputkia
ennen kuin ne ovat jäähtyneet, muuten saatat polttaa itsesi.
■ Estääksesi vauriot ja tulipalon
● Varmista, että polttimot ovat kunnolla paikoillaan ja lukitut.
● Tarkista vaihdettavan polttimon tehoarvo ennen asennusta estääksesi
vauriot.
OM42A45FI.book Page 527 Th ursday, March 31, 2016 9:58 PM

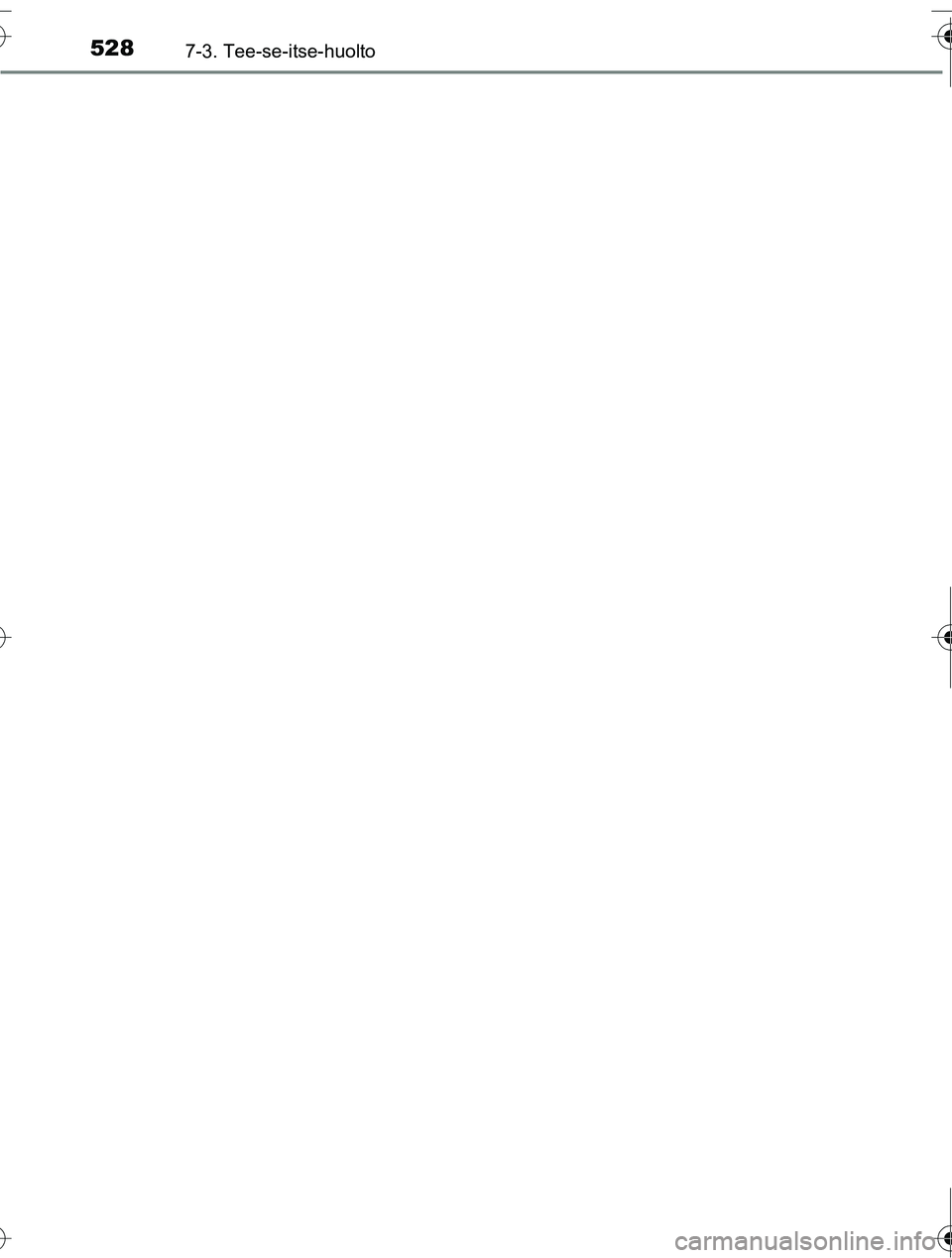

5287-3. Tee-se-itse-huolto
OM42A45FI
OM42A45FI.book Page 528 Thursday, March 31, 2016 9:58 PM
