2016 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

265
4
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
OM42A45FI
Kaistavahti (LDA)∗
Ajettaessa maanteillä tai moottoriteillä, joilla on valkoiset tai keltaiset
kaistamerkinnät, tämä järjestelmä varo ittaa kuljettajaa, kun auto saat-
taa olla poikkeamassa kaistaltaan ja tekee myös ohjaavan liikkeen
ohjauspyörää kääntämällä pi tääkseen auton ajokaistalla.
Kaistavahti (LDA) tunnistaa näky-
vissä olevat valkoiset (keltaiset)
kaistamerkinnät tuulilasin yläreu-
nassa olevan kameratunnistimen
avulla.
◆Kaistalta poikkeamisesta varoittava toiminto
Kun järjestelmä päättelee, että
auto saattaa olla poikkeamassa
ajokaistaltaan, varoitus siitä
ilmestyy monitoiminäytölle ja
varoitussummeri hälyttää varoit-
taakseen kuljettajaa.
Kun varoitussummeri hälyttää,
tarkasta autoa ympäröivä liiken-
netilanne ja käytä ohjauspyörää
varovaisesti ohjataksesi autosi
takaisin valkoisten (keltaisten)
kaistamerkintöjen väliin.
∗: Joissakin malleissa
Yhteenveto toiminnoista
Kaistavahdin (LDA) toiminnot
OM42A45FI.book Page 265 Th ursday, March 31, 2016 9:58 PM

2664-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42A45FI
◆Kaistallapitotoiminto
Kun järjestelmä päättelee, että
auto saattaa olla poikkeamassa
ajokaistaltaan, järjestelmä avus-
taa tarvittaessa tekemällä ohjaa-
van liikkeen kääntämällä ohja-
uspyörää pienin liikkein lyhyen
aikaa, pitääkseen auton kais-
talla.
Jos järjestelmä havaitsee, että
ohjauspyörää ei ole käytetty tie-
tyn ajan kuluessa tai että ohja-
uspyörästä ei pidetä kiinni
kunnollisella otteella, varoitus
siitä ilmestyy monitoiminäytölle
ja varoitussummeri hälyttää.
◆Toistuvasta kaistalta poikkeamisesta varoittava toiminto
Kun auto vaeltaa tai se poik-
keaa kaistaltaan useita kertoja,
varoitussummeri hälyttää ja
viesti ilmestyy monitoiminäytöl-
le varoittamaan kuljettajaa.
OM42A45FI.book Page 266 Th ursday, March 31, 2016 9:58 PM

2674-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42A45FI

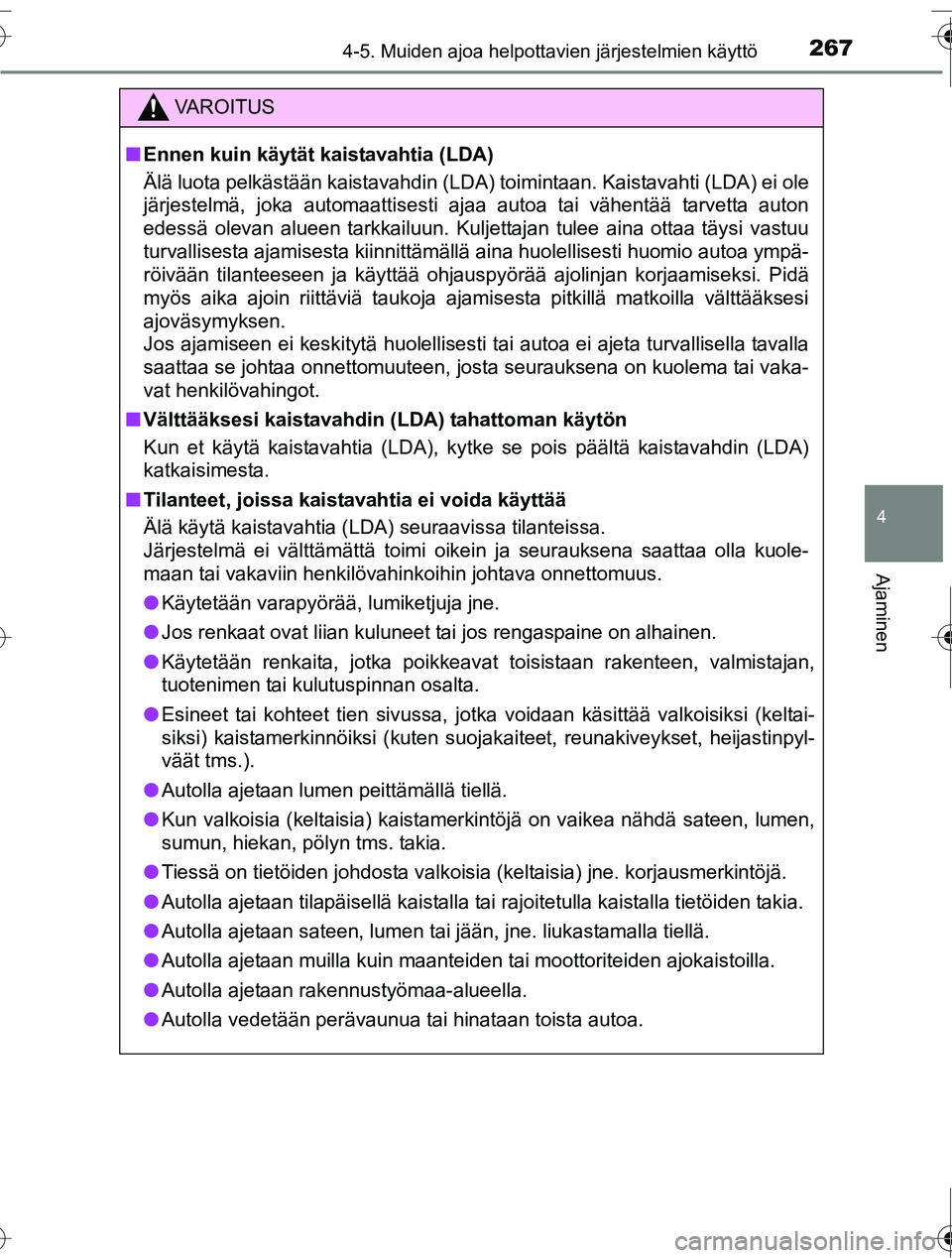

VAROITUS
■Ennen kuin käytät kaistavahtia (LDA)
Älä luota pelkästään kaistavahdin (LDA) toimintaan. Kaistavahti (LDA) ei ole
järjestelmä, joka automaattisesti ajaa autoa tai vähentää tarvetta auton
edessä olevan alueen tarkkailuun. Kuljettajan tulee aina ottaa täysi vastuu
turvallisesta ajamisesta kiinnittämällä aina huolellisesti huomio autoa ympä-
röivään tilanteeseen ja käyttää ohjauspyörää \
ajolinjan korjaamiseksi. Pidä
myös aika ajoin riittäviä taukoja ajamisesta pitkillä matkoilla välttääksesi
ajoväsymyksen.
Jos ajamiseen ei keskitytä huolellisesti tai autoa ei ajeta turvallisella tavalla
saattaa se johtaa onnettomuuteen, josta seurauksena on kuolema tai vaka-
vat henkilövahingot.
■ Välttääksesi kaistavahdin (LDA) tahattoman käytön
Kun et käytä kaistavahtia (LDA), kytke se pois päältä kaistavahdin (LDA)
katkaisimesta.
■ Tilanteet, joissa kaistavahtia ei voida käyttää
Älä käytä kaistavahtia (LDA) seuraavissa tilanteissa.
Järjestelmä ei välttämättä toimi oikein ja seurauksena saattaa olla kuole-
maan tai vakaviin henkilövahinkoihin johtava onnettomuus.
● Käytetään varapyörää, lumiketjuja jne.
● Jos renkaat ovat liian kuluneet tai jos rengaspaine on alhainen.
● Käytetään renkaita, jotka poikkeavat toisistaan rakenteen, valmistajan,
tuotenimen tai kulutuspinnan osalta.
● Esineet tai kohteet tien sivussa, jotka voidaan käsittää valkoisiksi (keltai-
siksi) kaistamerkinnöiksi (kuten suojakaiteet, reunakiveykset, heijastinpyl-
väät tms.).
● Autolla ajetaan lumen peittämällä tiellä.
● Kun valkoisia (keltaisia) kaistamerkintöjä on vaikea nähdä sateen, lumen,
sumun, hiekan, pölyn tms. takia.
● Tiessä on tietöiden johdosta valkoisia (keltaisia) jne. korjausmerkintöjä.
● Autolla ajetaan tilapäisellä kaistalla tai rajoitetulla kaistalla tietöiden takia.
● Autolla ajetaan sateen, lumen tai jään, jne. liukastamalla tiellä.
● Autolla ajetaan muilla kuin maanteiden tai moottoriteiden ajokaistoilla.
● Autolla ajetaan rakennustyömaa-alueella.
● Autolla vedetään perävaunua tai hinataan toista autoa.
OM42A45FI.book Page 267 Th ursday, March 31, 2016 9:58 PM

2684-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42A45FI
Paina kaistavahdin (LDA) katkai-
sinta kytkeäksesi kaistavahdin
(LDA) päälle.
Kaistavahdin (LDA) merkkivalo
palaa ja viesti näkyy monitoiminäy-
tössä.
Paina kaistavahdin (LDA) katkai-
sinta uudelleen kytkeäksesi kaista-
vahdin (LDA) pois päältä.
Jos kaistavahti (LDA) on kytketty
päälle tai pois päältä, kaistavahdin
(LDA) toiminta jatkuu samassa
tilassa, kun moottori seuraavan
kerran käynnistetään.
VAROITUS
■Kaistavahdin (LDA) toimintahäiriöt ja vahingossa suoritetut toiminnot
● Älä tee muutoksia ajovaloihin tai kiinnitä tarroja, jne. valojen ulkopintaan.
● Älä tee muutoksia auton jousitukseen jne. Jos autosi jousitus jne. on vaih-
dettava, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
● Älä asenna tai aseta mitään konepellille tai etusäleikköön. Älä myöskään
asenna autoon etusäleikön suojaa (esim. karjapuskuria).
● Jos autosi tuulilasi on korjauksen tarpeessa, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
Kaistavahdin (LDA) kytkeminen päälle
OM42A45FI.book Page 268 Th ursday, March 31, 2016 9:58 PM

2694-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42A45FI
Kaistavahdin (LDA) merkkivalo
Merkkivalon tila kertoo kuljetta-
jalle järjestelmän toiminnan
tilasta.
Palaa valkoisen värisenä:
Kaistavahti (LDA) on toiminnassa.
Palaa vihreän värisenä:
Kaistallapitotoiminnon ohjauspyö-
rän avustus on toiminnassa.
Vilkkuu oranssin värisenä:
Kaistalta poikkeamisesta varoittava
toiminto on toiminnassa.
Ohjauspyörän toiminnan avustuksen näyttö
Osoittaa, että kaistallapitotoimi nnon ohjauspyörän avustus on toi-
minnassa.
Kaistalta poikkeamisesta varoittavan toiminnon näyttö
Näytetään, kun monitoim inäyttöön vaihdetaan ajamista avustavan
järjestelmän näyttö.
Monitoiminäytön tiedot
1
2
3
XNäytettävien kaistaviivojen sisä-
osa on valkoinenXNäytettävien kaistaviivojen sisä-
osa on musta
Osoittaa, että järjestelmä tunnistaa
valkoiset (keltaiset) kaistamerkin-
nät. Kun auto poikkeaa ajokaistal-
taan, sen puoleinen kaistaviiva,
kumman ulkopuolelle auto poik-
keaa kaistalta, vilkkuu oranssin
värisenä. Osoittaa, että järjestelmä ei
kykene tunnistamaan valkoisia
(keltaisia) kaistamerkintöjä tai
järjestelmä on tilapäisesti pois
käytöstä.
OM42A45FI.book Page 269 Th
ursday, March 31, 2016 9:58 PM

2704-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42A45FI
■Kunkin toiminnon toimintaolosuhteet
●Kaistalta poikkeamisesta varoittava toiminto
Järjestelmä toimii, kun kaikki seuraavat ehdot täyttyvät.
• Kaistavahti (LDA) kytketään päälle.
• Auton nopeus on noin 50 km/h tai suurempi.
• Järjestelmä tunnistaa valkoisia (keltaisia) kaistamerkintöjä.
• Ajokaistan leveys on noin 3 m tai suurempi.
• Suuntavalovipua ei käytetä.
• Autolla ajetaan ajetaan suoraa tietä tai loivaa kaarretta, jonka säde on
vähintään noin 150 m.
• Toimintahäiriöitä ei ole havaittu. ( →S. 272)
● Kaistallapitotoiminto
Tämä toiminto toimii, kun kaikki seuraavat edellytykset täyttyvät kaistalta
poikkeamisesta varoittava toiminnon edellytysten lisäksi.
• "Steering Assist" (ohjauksen avustus) -asetus monitoiminäytössä
on asetettu päälle ("On"). ( →S. 650)
• Autoa ei kiihdytetä tai hidasteta tiettyyn määriteltyyn aikaan tai pidem- pään aikaan.
• Ohjausliikkeitä ei tehdä ohjausvoiman tasolla, joka vastaisi kaistan vaih- toon vaadittua voimaa.
• ABS-, VSC-, TRC- ja PCS-järjestelmät eivät ole toiminnassa.
• TRC- tai VSC-järjestelmä ei ole kytketty pois päältä.
• Varoitusta ajamisesta ilman käsiä ei ole näytöllä. ( →S. 271)
● Toistuvasta kaistalta poikkeamisesta varoittava toiminto
Järjestelmä toimii, kun kaikki seuraavat ehdot täyttyvät.
• "Sway Warning" (toistuvasta kaistalta poikkeamisesta varoittava toiminto)
-asetus monitoiminäytössä on asetettu päälle ("On"). (→S. 650)
• Auton nopeus on noin 50 km/h tai suurempi.
• Ajokaistan leveys on noin 3 m tai suurempi.
• Toimintahäiriöitä ei ole havaittu. ( →S. 272)
■ Järjestelmien tilapäinen poiskytkeytyminen
Kun toimintaedellytykset eivät enää täyty, toiminto saattaa tilapäisesti kytkey-
tyä pois päältä. Toimintaedellytysten kuitenkin palatessa takaisin, toiminto
kytkeytyy automaattisesti uudelleen päälle. ( →S. 270)
■ Kaistallapitotoiminto
Riippuen auton nopeudesta, kaistalta poistumisen tilanteesta, tieolosuhteista,
jne. toimintojen toimintaa ei välttämättä tunnisteta tai toiminnot eivät toimi.
■ Kaistalta poikkeamisesta varoittava toiminto
Varoitussummerin ääntä voi olla vaikea kuulla ulkopuolisen melun, audiotois-
ton, jne. vuoksi.
OM42A45FI.book Page 270 Th ursday, March 31, 2016 9:58 PM

2714-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42A45FI■
Varoitusta ajamisesta ilman käsiä
Jos järjestelmä havaitsee, että kuljettaja on irrottanut kätensä ohjauspyörästä
kaistallapitotoiminnon ollessa toiminnassa, varoitusviesti tulee esiin monitoi-
minäytölle.
Jos kuljettaja jatkaa pitämällä käsiään irti ohjauspyörästä, summeri hälyttää,
varoitusviesti tulee esiin ja toiminto kytkeytyy tilapäisesti pois päältä. Hälytys
toimii samalla tavalla, jos auto ajetaan siten, että ohjauspyörästä pidetään
kiinni vain kevyellä otteella. Kuitenkin, riippuen tieolosuhteista, jne. toiminto ei
välttämättä kytkeydy pois päältä.
■ Valkoiset (keltaiset) kais tamerkinnät ovat ainoastaan yhdellä puolella tietä
Kaistavahti (LDA) ei toimi sillä puolen tietä missä valkoisia (keltaisia) kaista-
merkintöjä ei voida tunnistaa.
■ Seuraavissa tilanteissa järjestelmä ei välttämättä toimi oikein
Seuraavissa tilanteissa kameratunnistin ei välttämättä havaitse valkoisia (kel-
taisia) kaistamerkintöjä ja useat toiminnot eivät välttämättä to\
imi normaalisti.
●Tiellä on varjoja, jotka kohdistuvat yhdensuuntaisesti valkoisten (keltaisten)
kaistamerkintöjen kanssa tai peittävät ne.
● Autolla ajetaan alueella, missä ei ole valkoisia (keltaisia) kaistamerkintöjä,
kuten tullipuomin tai tarkastuspisteen edessä tai risteyksessä, jne.
● Valkoiset (keltaiset) viivat ovat säröilleet, korotetun katukiveyksen merkintö-
jä tai merkinnöissä on kiviä.
● Valkoisia (keltaisia) viivoja ei voida nähdä tai niiden näkeminen on vaikeaa
hiekan jne. johdosta.
● Autolla ajetaan tiellä, jonka pinta on märkä sateen, lätäköiden tms. takia.
● Tien kaistamerkinnät ovat keltaiset (joiden havaitseminen saattaa olla vaike-
ampaa kuin valkoisten viivojen havainnointi).
● Valkoiset (keltaiset) kaistamerkinnät menevät tien reunakiveyksen yli, jne.
● Autolla ajetaan kirkkaalla alustalla, kuten betonipinnan päällä.
● Autolla ajetaan tiellä, jonka pinta on kirkas heijastavan valon tms. takia.
● Autolla ajetaan alueella missä kirkkaus vaihtelee yllättäen, kuten tunneliin
ajettaessa tai sieltä poistuttaessa.
● Vastaantulevan auton ajovalot, auringonvalo, jne. osuu kameraan.
● Autolla ajetaan siellä missä tie erkanee, yhdistyy, jne.
● Auto on ajettu mäen päälle.
● Autolla ajetaan tiellä, joka kallistuu vasemmalle tai oikealle tai mutkaisella
tiellä.
● Autolla ajetaan päällystämättömällä tai karkeapintaisella tiellä.
● Autolla ajetaan jyrkkää mutkaa.
● Ajokaista on poikkeuksellisen kapea tai leveä.
OM42A45FI.book Page 271 Th ursday, March 31, 2016 9:58 PM

2724-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42A45FI●
Auto on merkittävästi kallistuneena raskaan kuorman vuoksi tai väärien ren-
gaspaineiden vuoksi.
● Etäisyys edellä ajavaan autoon on erittäin lyhyt.
● Auto liikkuu ajon aikana merkittävästi ylös ja alas tieolosuhteiden vuoksi
(huonot tiet tai tien saumat).
● Ajovalojen linssit ovat likaiset ja valaisevat heikosti yöllä ajettaessa tai valo-
keilan suuntaus on väärä.
● Autoon kohdistuu sivutuuli.
● Auto on juuri vaihtanut kaistaa tai ylittänyt risteyksen.
● Auto on varustettu talvirenkailla jne.
■ Varoitusviesti
Varoitusviestit kertovat järjestelmän toimintahäiriöstä sekä ilmoittavat sinulle,
kun tarvitaan erityistä varovaisuutta. ( →S. 549)
■ Muutettavat asetukset
Seuraavia asetuksia voidaan vaihtaa.
Katso kohdasta S. 650 miten asetuksia vaihdetaan
To i m i n t oAsetusten yksityiskohdat
Kaistalta poikkeamisesta varoit-
tava toimintoSäädä hälytyksen herkkyyttä
KaistallapitotoimintoAseta kaistallapitotoiminnon ohjauspyö-rän avustus päälle ja pois päältä
Toistuvasta kaistalta poikkeami- sesta varoittava toimintoKytke toiminto päälle ja pois päältä
Säädä hälytyksen herkkyyttä
OM42A45FI.book Page 272 Th ursday, March 31, 2016 9:58 PM
