2016 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

4176-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
6
Matkustamon laitteet
OM42A45FI■
Ilmasuuttimien asennon säätö,
avaaminen ja sulkeminen
XEtusuuttimet keskellä
Ilmanvirtaus vasemmalle tai
oikealle, ylös tai alas.
Käännä säätimiä halutessasi
avata tai sulkea suuttimet.
Käännä säädintä halutes-
sasi avata tai sulkea taka-
matkustajien suuttimen.
XSivusuuttimet edessä
Ilmavirtauksen suuntaus vasem-
malle tai oikealle, ylös tai alas.
Avaa suutin.
Sulje suutin.
1
2
3
1
2
OM42A45FI.book Page 417 Th ursday, March 31, 2016 9:58 PM

4186-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM42A45FI
■Lämmitys-/ilmastointijärjestel män toiminta Eco-ajotilassa
Eco-ajotilassa lämmitys-/ilmastointijärjestelmän toimintaa ohjataan polttoai-
netalouden priorisoimiseksi. Tällöin moottorin käyntinopeutta ja kompressorin
toimintaa säädetään lämmityksen ja jäähdytyksen rajoittamiseksi.
Halutessasi parantaa lämmitys-/ilmastointijärjestelmän tehokkuutta toimi seu-
raavasti:
● Säädä puhaltimen nopeutta
● Säädä lämpötila-asetusta
● Kytke Eco-ajotila pois päältä ( →S. 196, 202, 210)
■ Ikkunoiden huurtuminen
●Ikkunat huurtuvat helposti, jos kosteus auton sisällä on korkea. Kun
-painiketta painetaan, kuivattavaa il maa virtaa suuttimista ja tuulilasi
kirkastuu tehokkaasti.
● Jos valitset -painikkeen OFF-toiminnon, ikkunat saattavat huurtua hel-
pommin.
● Ikkunat huurtuvat helposti, kun ilmankierrätystoimintoa käytetään.
■ Ulkoilmatoiminto/ilmankierrätystoiminto
Kun ajetaan pölyisillä teillä, kuten tunneleissa tai raskaan liikenteen seassa,
aseta ulkoilma-/ilmankierrätystoiminnon painike ilmankierrätystoiminnolle.
Tämä estää tehokkaasti ulkoilman virtauksen auton sisätiloihin. Jäähdytystoi-
minnon aikana ilmankierrätystoiminnon valitseminen tehostaa sisätilojen
jäähdytystä.
■ Kun ulkolämpötila on alhainen (autot A/C-painikkeella)
Kosteudenpoistotoiminto ei ehkä toimi, vaikka A/C-painiketta painetaan.
■ Tuuletuksen ja lämmitys-/ilmastointijärjestelmän tuoksut
●Aseta lämmitys-/ilmastointijärjestelmä ulkoilmatoiminnolle halutess\
asi
autoon raitista ilmaa.
● Käytön aikana erilaiset tuoksut auton sisätiloista ja ulkoa kulkeutuvat ja
kerääntyvät lämmitys- ja ilmastointijärjestelmään. Tämän seurauksena
tuoksuja voi virrata suuttimista.
● Estääksesi mahdollisten tuoksujen ilmaantumisen:
On suositeltavaa, että lämmitys-/ilmastointijärjestelmä asetetaan ulkoilma-
toiminnolle, ennen kuin auto sammutetaan.
■ Ilmastointijärjestelmän toim innot, kun moottori on pysäytettynä Stop &
Start -järjestelmän toimesta (autot Stop & Start -järjestelmällä)
Kun moottori on pysäytettynä Stop & Start -järjestelmän toimesta, lämmitys/-
ilmastointijärjestelmän jäähdytys, lämmitys ja huurteenpo\
isto kytkeytyvät pois
toiminnasta ja vain ulkoilman lämpöistä ilmaa puhalletaan autoon. Halutes-
sasi estää lämmitys-/ilmastointijärjestelmän toiminnan ka\
tkeamisen, paina
Stop & Start -järjestelmän poiskytkennän katkaisinta ja vältä Stop & Start -jär-
jestelmän käyttöä.
OM42A45FI.book Page 418 Th ursday, March 31, 2016 9:58 PM

4196-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
6
Matkustamon laitteet
OM42A45FI■
Kun tuulilasi on huurtunut ja moottori on pysäyte ttynä Stop & Start -jär-
jestelmän toimesta (autot Stop & Start -järjestelmällä)
Käynnistä moottori uudelleen painamalla kytkinpoljinta tai painamalla Stop &
Start -järjestelmän poiskytkennän katkaisinta ( →S. 308), ja aseta sitten ilma-
virran suuntauksen valitsin asentoon . ( →S. 415)
Jos tuulilasi huurtuu toistuvasti, paina Stop & Start -järjestelmän poiskytken-
nän katkaisinta kytkeäksesi järjestelmän pois toiminnasta.
■ Jos lämmitys-/ilmastointijärjestelm ästä tulee hajua moottorin ollessa
pysäytettynä Stop & Start -järjestelmä n toimesta (autot Stop & Start -jär-
jestelmällä)
Paina Stop & Start -järjestelmän poiskytkennän katkaisinta saadaksesi moot-
toriin uudelleen käynnistymään.
■ Sisäilmansuodatin
→S. 508
VAROITUS
■Estääksesi tuulilasin huurtumisen
● Älä valitse ilmavirran suuntaukseksi -asentoa viilentäessäsi ilmaa,
jos ulkona on erittäin kostea ilma. Tällöin ulkolämpötilan ja tuulilasin läm-
pötilan välinen ero voi aiheuttaa tuulilasin ulkopinnan huurtumisen estäen
näkyvyyden.
■ Estääksesi palovammat
● Älä kosketa ulkopuolisten taustapeilien pintoja, kun niiden huurteenpoisto-
laitteet ovat kytkettyinä.
● Tuulilasinpyyhkimien lämmittimellä varustetut mallit: Älä koske tuulilasin
alareunaa tai etupilareiden reunoja, kun tuulilasinpyyhkimien lämmitin on
päällä.
●Älä aseta mitään esineitä kojetaulun
päälle, jotka voisivat peittää ilmasuutti-
met. Muussa tapauksessa ilmavirtaus
saattaa estyä, estäen tuulilasin huur-
teenpoistosuuttimien toiminnan.
OM42A45FI.book Page 419 Th ursday, March 31, 2016 9:58 PM

4206-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM42A45FI

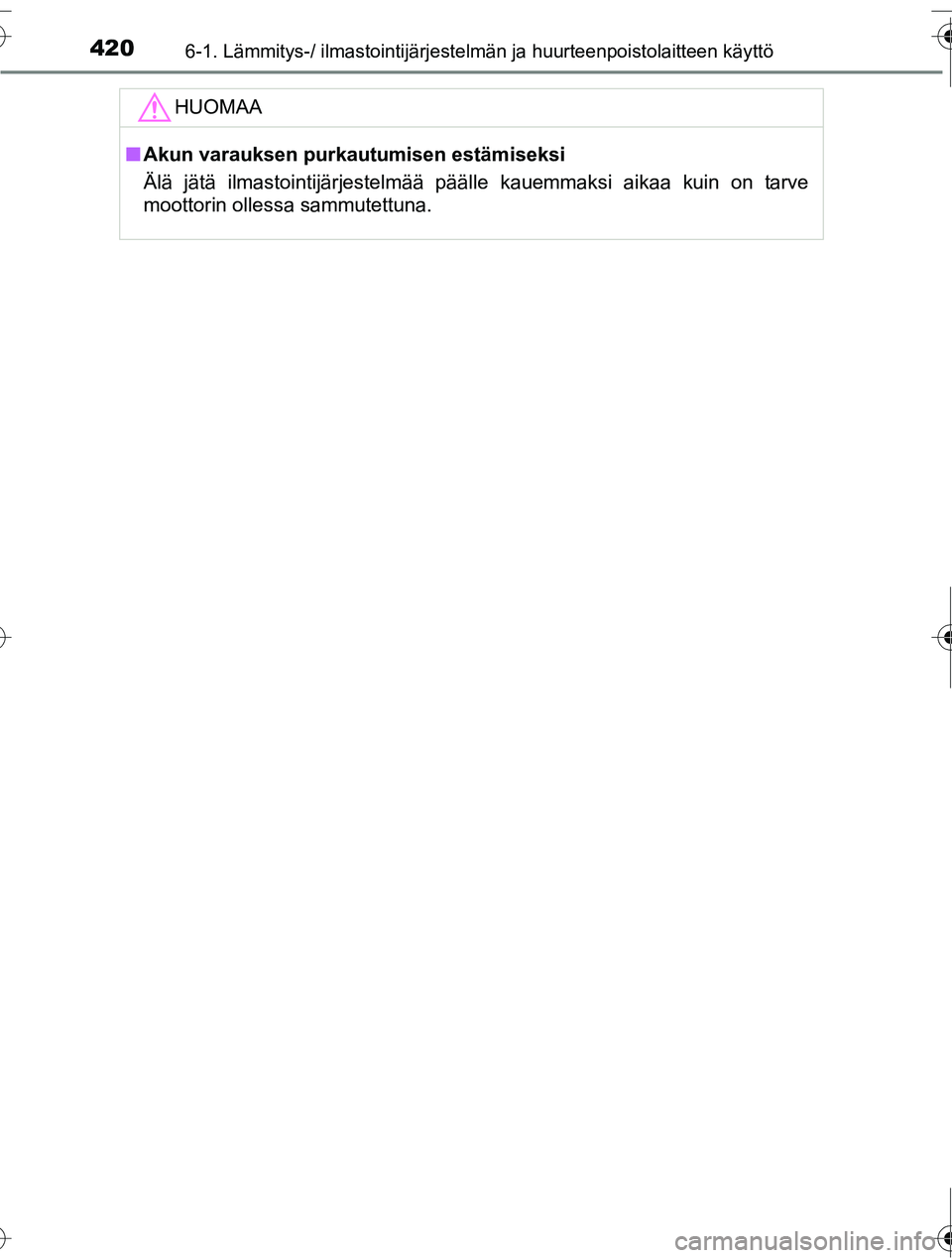

HUOMAA
■Akun varauksen purkautumisen estämiseksi
Älä jätä ilmastointijärjestelmää päälle kauemmaksi aikaa kuin on tarve
moottorin ollessa sammutettuna.
OM42A45FI.book Page 420 Th ursday, March 31, 2016 9:58 PM

421
6
6-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
Matkustamon laitteet
OM42A45FI

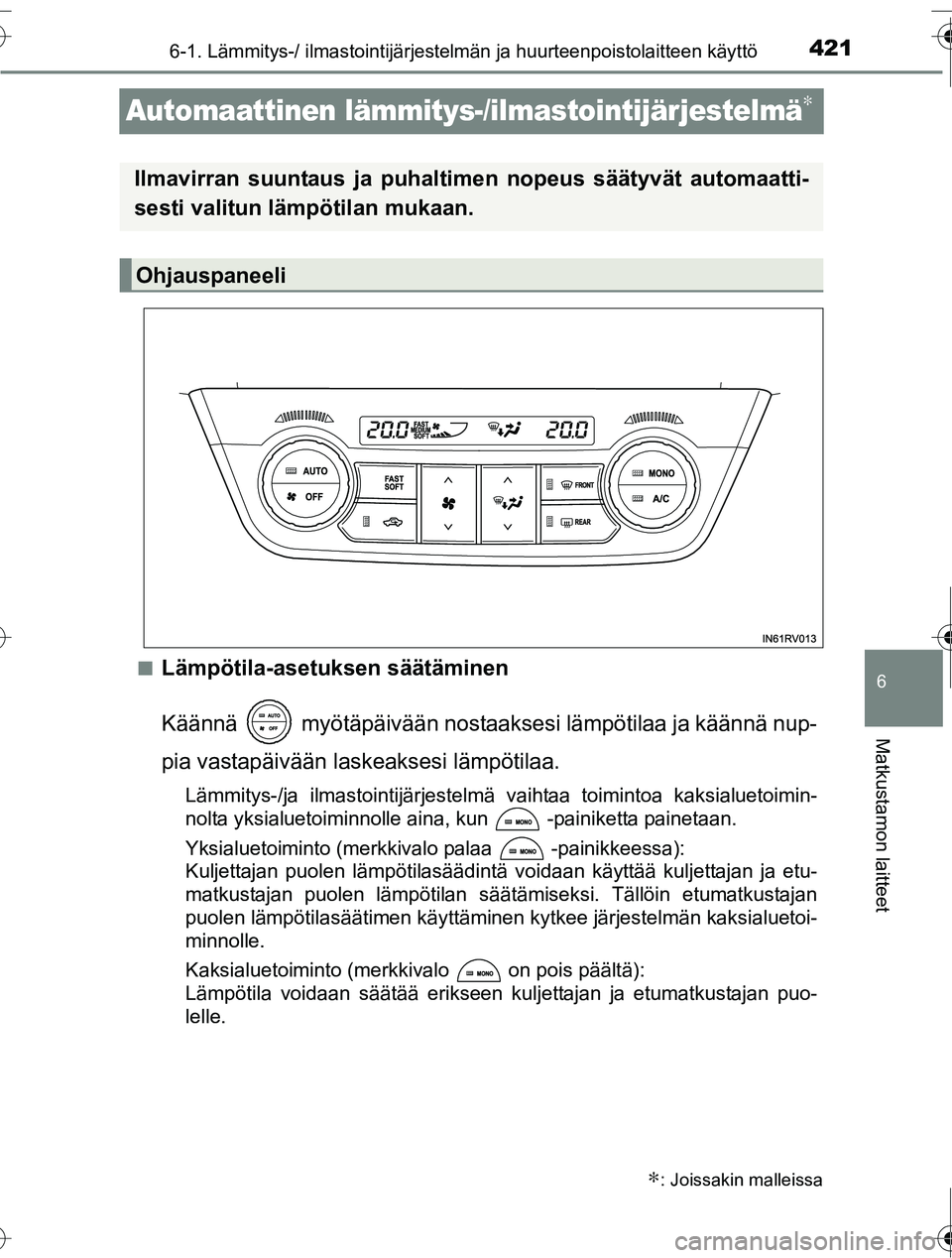

Automaattinen lämmitys-/ilmastointijärjestelmä∗
■Lämpötila-asetuksen säätäminen
Käännä myötäpäivään nostaakse si lämpötilaa ja käännä nup-
pia vastapäivään laskeaksesi lämpötilaa.
Lämmitys-/ja ilmastointijärjestelmä vaihtaa toimintoa kaksialuetoimin-
nolta yksialuetoiminnolle aina, kun -painiketta painetaan.
Yksialuetoiminto (merkkivalo palaa -painikkeessa):
Kuljettajan puolen lämpötilasäädintä voidaan käyttää kuljettajan ja etu-
matkustajan puolen lämpötilan säätämiseksi. Tällöin etumatkustajan
puolen lämpötilasäätimen käyttäminen kytkee järjestelmän kaksialuetoi-
minnolle.
Kaksialuetoiminto (merkkivalo on pois päältä):
Lämpötila voidaan säätää erikseen kuljettajan ja etumatkustajan puo-
lelle.
∗: Joissakin malleissa
Ilmavirran suuntaus ja puhaltimen nopeus säätyvät automaatti-
sesti valitun lämpötilan mukaan.
Ohjauspaneeli
OM42A45FI.book Page 421 Th ursday, March 31, 2016 9:58 PM

4226-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM42A45FI■
Puhaltimen nopeuden säätäminen
Paina "
∧" -painikkeesta lisätäksesi puhaltimen nopeutta ja " ∨"
vähentääksesi nopeutta.
Sammuta puhallin painamalla -painiketta.
■
Vaihda ilmavirran suuntauksen toimintoa
Jos haluat vaihtaa ilmavirran suuntausta, paina " ∧" tai " ∨" painik-
keesta .
Ilmavirran suuntaus vaihtuu jokaisella painikkeen painalluksella.
Ilma virtaa kehon yläosaan.
Ilma virtaa kehon yläosaan ja
jaloille.
Ilma virtaa jaloille.
Ilma virtaa jaloille ja tuulilasin
huurteenpoisto on toimin-
nassa.
Paina .
Kosteudenpoistotoiminto kytkeytyy päälle. Ilmavirran suuntaus ja puhalti-
men nopeus säätyvät automaattisesti valitun lämpötilan ja\
kosteuden
mukaan.
Säädä lämpötila-asetusta.
■Automaattitoiminnon merkkivalo
Jos puhaltimen nopeutta tai ilmavirran suuntauksen toimintoja muu-
tetaan, automaattitoiminnon merkkivalo sammuu. Muutettuja toi-
mintoja lukuun ottamatta muut toim innot pysyvät kuitenkin edelleen
automaattitoiminnolla.
1
2
3
4
Automaattitoiminnon käyttö
1
2
OM42A45FI.book Page 422 Th ursday, March 31, 2016 9:58 PM

4236-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
6
Matkustamon laitteet
OM42A45FI■
Vaihtaminen ulkoilmatoiminnon
ja ilmankierrätystoiminnon
välillä
Paina .
Jokainen -painikkeen painallus vaihtaa ulkoilman (merkkivalo ei
pala) ja ilmankierrätyksen (merkkivalo palaa) välillä.
■
Puhaltimen toiminnon säätö
Jos automaattitoiminto on valittuna, vain puhaltimen nopeutta voi-
daan säätää.
Paina .
Paina .
Aina, kun -painiketta pai netaan, puhaltimen nopeus muut-
tuu seuraavasti.
MEDIUM
→ SOFT → FAST
■Tuulilasin huurteenpoisto
Huurteenpoistolaite poistaa huurretta tuulilasista ja etusivuikku-
noista.
Paina .
Kosteudenpoisto toimii ja puhaltimen nopeus kasvaa.
Aseta ulkoilman-/ilmankierrätystoiminnon valitsin ulkoilma-asentoon, jos
ilmankierrätystoiminto on valittuna. (Se voi vaihtua automaattisesti.)
Saadaksesi huurretta poistettua tuulilasista ja sivuikkunoista ajoissa,
käännä puhaltimen nopeutta suuremmaksi ja lämpötilaa korkeammaksi.
Palataksesi edelliseen toimintoon, paina
uudelleen, kun tuulilasi
on kirkastunut.
Muut toiminnot
1
2
3
OM42A45FI.book Page 423 Th ursday, March 31, 2016 9:58 PM

4246-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM42A45FI■
Takalasin ja ulkopuolisten ta
ustapeilien huurteenpoisto
Huurteenpoistolaitteet poistavat huurretta takalasista sekä sadepi-
saroita, kosteutta ja huurretta ulkopuolisista taustapeileistä.
Paina .
Huurteenpoistolaitteet kytkeytyvät automaattisesti pois päältä tietyn
ajan jälkeen.
■
Tuulilasinpyyhkimien lämmitin ( joissakin malleissa) / Lämmi-
tettävän tuulilasin huurteenpoistol aite ( joissakin malleissa)
Lämmitin estää jäänmuodo stusta tuulilasiin ja tuulilasinpyyhkimiin.
Paina katkaisinta kytkeäksesi
järjestelmän päälle / pois päältä.
Merkkivalo syttyy, kun järjestel-
mä on päällä.
Tuulilasinpyyhkimien lämmittimellä varustetut mallit:
Tuulilasinpyyhkimien lämmitin ky tkeytyy pois toiminnasta tietyn
ajan kuluttua.
Lämmitettävän tuulilasin huurteenpoisto laitteella varustetut autot:
Lämmitettävän tuulilasin huurtee npoistolaite kytkeytyy automaatti-
sesti pois päältä 4 minuutin kuluttua.
Lämmitettävän tuulilasi n huurteenpoistolaite ei toimi, jos ulkoläm-
pötila on 5 °C tai korkeampi.
*1: Tuulilasinpyyhkimien lämmittimen katkaisin
*2: Lämmitettävän tuulilasin huurteenpoistolaitteen katkaisin
OM42A45FI.book Page 424 Th ursday, March 31, 2016 9:58 PM
