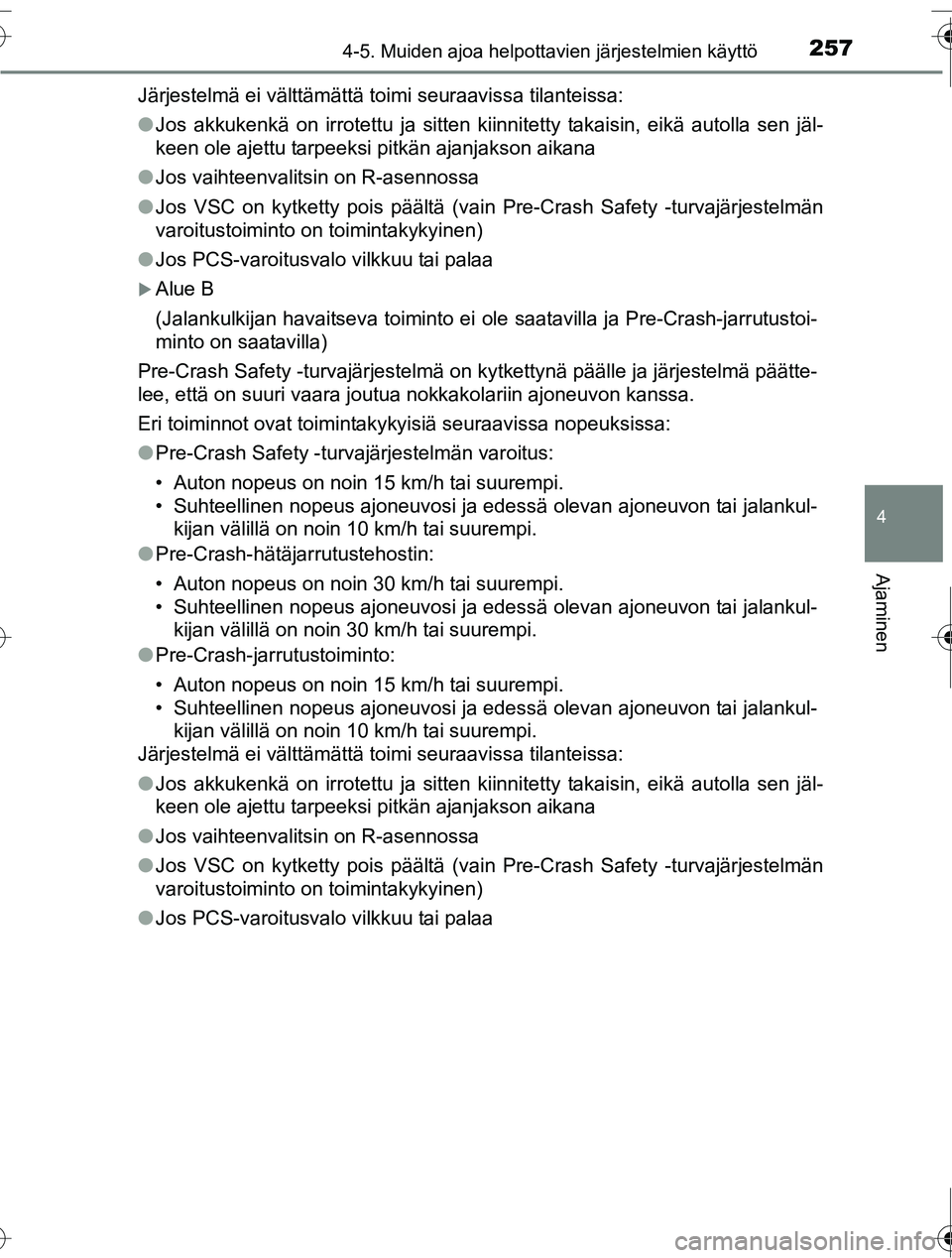

2574-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42A45FIJärjestelmä ei välttämättä toimi seuraavissa tilanteissa:
●
Jos akkukenkä on irrotettu ja sitten kiinnitetty takaisin, eikä autolla sen jäl-
keen ole ajettu tarpeeksi pitkän ajanjakson aikana
● Jos vaihteenvalitsin on R-asennossa
● Jos VSC on kytketty pois päältä (vain Pre-Crash Safety -turvajärjestelmän
varoitustoiminto on toimintakykyinen)
● Jos PCS-varoitusvalo vilkkuu tai palaa
XAlue B
(Jalankulkijan havaitseva toiminto ei ole saatavilla ja Pre-Crash-jarrutustoi-
minto on saatavilla)
Pre-Crash Safety -turvajärjestelmä on kytkettynä päälle ja järjestelmä päätte-
lee, että on suuri vaara joutua nokkakolariin ajoneuvon kanssa.
Eri toiminnot ovat toimintakykyisiä seuraavissa nopeuksissa:
● Pre-Crash Safety -turvajärjestelmän varoitus:
• Auton nopeus on noin 15 km/h tai suurempi.
• Suhteellinen nopeus ajoneuvosi ja edessä olevan ajoneuvon tai jalankul-
kijan välillä on noin 10 km/h tai suurempi.
● Pre-Crash-hätäjarrutustehostin:
• Auton nopeus on noin 30 km/h tai suurempi.
• Suhteellinen nopeus ajoneuvosi ja edessä olevan ajoneuvon tai jalankul-
kijan välillä on noin 30 km/h tai suurempi.
● Pre-Crash-jarrutustoiminto:
• Auton nopeus on noin 15 km/h tai suurempi.
• Suhteellinen nopeus ajoneuvosi ja edessä olevan ajoneuvon tai jalankul-
kijan välillä on noin 10 km/h tai suurempi.
Järjestelmä ei välttämättä toimi seuraavissa tilanteissa:
● Jos akkukenkä on irrotettu ja sitten kiinnitetty takaisin, eikä autolla sen jäl-
keen ole ajettu tarpeeksi pitkän ajanjakson aikana
● Jos vaihteenvalitsin on R-asennossa
● Jos VSC on kytketty pois päältä (vain Pre-Crash Safety -turvajärjestelmän
varoitustoiminto on toimintakykyinen)
● Jos PCS-varoitusvalo vilkkuu tai palaa
OM42A45FI.book Page 257 Th ursday, March 31, 2016 9:58 PM

2584-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42A45FI
XAlue C
(Jalankulkijan havaitseva toiminto ja Pre-Crash-jarrutustoiminto eivät ole
saatavilla)
Pre-Crash Safety -turvajärjestelmä on kytkettynä päälle ja järjestelmä päätte-
lee, että on suuri vaara joutua nokkakolariin ajoneuvon kanssa.
Eri toiminnot ovat toimintakykyisiä seuraavissa nopeuksissa:
● Pre-Crash Safety -turvajärjestelmän varoitus:
• Auton nopeus on noin 15 km/h tai suurempi.
• Suhteellinen nopeus ajoneuvosi ja edessä olevan ajoneuvon tai jalankul-
kijan välillä on noin 10 km/h tai suurempi.
● Pre-Crash-hätäjarrutustehostin:
• Auton nopeus on noin 30 km/h tai suurempi.
• Suhteellinen nopeus ajoneuvosi ja edessä olevan ajoneuvon tai jalankul-
kijan välillä on noin 30 km/h tai suurempi.
Järjestelmä ei välttämättä toimi seuraavissa tilanteissa:
● Jos akkukenkä on irrotettu ja sitten kiinnitetty takaisin, eikä autolla sen jäl-
keen ole ajettu tarpeeksi pitkän ajanjakson aikana
● Jos vaihteenvalitsin on R-asennossa
● Jos VSC on kytketty pois päältä (vain Pre-Crash Safety -turvajärjestelmän
varoitustoiminto on toimintakykyinen)
● Jos PCS-varoitusvalo vilkkuu tai palaa
■ Jalankulkijan havaitseva toiminto
*4
*4: Auton myyntimaasta riippuen jalankulkijan havaitseva toiminto ei välttämät-
tä sisälly järjestelmään.
■ Pre-Crash-jarru tustoiminnon poiskytkeytyminen
*3
●Jos jompikumpi seuraavista tilanteista sattuu Pre-Crash-jarrutustoiminnon
ollessa toiminnassa, toiminto kytkeytyy pois päältä:
• Kaasupoljinta painetaan voimakkaasti.
• Ohjauspyörää käännetään jyrkästi tai äkillisesti.
● Jos auto pysäytetään Pre-Crash-jarrutustoiminnon toimesta, Pre-Crash-jar-
rutustoiminto kytkeytyy pois päältä sen jälkeen, kun auto on ollut pysähty-
neenä noin kahden sekunnin ajan.
*3: Auton myyntimaasta riippuen Pre-Crash-jarrutustoiminto ei välttämättä
sisälly järjestelmään.
Pre-Crash Safety -turvajärjestelmä
havaitsee jalankulkijat perustuen havaitun
kohteen kokoon, profiiliin ja liikkeeseen.
Kuitenkaan jalankulkijaa ei välttämättä
havaita riippuen valo-olosuhteista sekä
havaitun kohteen liikkeestä, asennosta ja
kulmasta, jotka estävät järjestelmän nor-
maalin toiminnan. (
→S. 263)
OM42A45FI.book Page 258 Th ursday, March 31, 2016 9:58 PM

2594-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42A45FI■
Olosuhteet, joissa järjestelmä saattaa toimia, vaikka kolarin riskiä ei ole
●Joissain tilanteissa kuten seuraavissa, järjestelmä saattaa aktivoitua tulki-
tessaan nokkakolarin vaaran olevan olemassa.
• Kun ohitetaan ajoneuvo tai jalankulkija
*4
• Kun vaihdetaan ajokaistaa ohitettaessa edellä ajava ajoneuvo
• Kun ohitetaan edellä ajava ajoneuvo, joka on vaihtamassa ajokaistaa
• Kun edellä ajava ajoneuvo äkkiä hidastaa nopeutta
• Jos auton etuosa nousee tai laskee, kuten silloin, kun tienpinta on epäta-
sainen tai aaltomainen
• Kun lähestytään tien sivussa olevia kohteita, kuten suojakaiteita, sähkö-
pylväitä, puita tai seiniä
• Kun ajetaan kapealla väylällä, jota reunustaa jokin rakenne, kuten tunne- lin tai terässillan ollessa kyseessä
• Kun ohitetaan edellä ajava ajoneuvo,
joka on kääntymässä vasemmalle/
oikealle
• Kun ohitetaan ajoneuvo, joka on pysähtynyt vastaantulijoiden kaistalle
tehdäkseen käännöksen oikealle/
vasemmalle
• Kun ajetaan tiellä, jolla suhteellinen sijainti edellä olevaan ajoneuvoon rin-
nakkaisella kaistalla saattaa vaih-
della, kuten mutkaisella tiellä
• Kun tien sivussa on ajoneuvo, jalan- kulkija
*4 tai jokin kohde kaarteeseen
ajettaessa
OM42A45FI.book Page 259 Th ursday, March 31, 2016 9:58 PM

2604-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42A45FI• Jos tien pinnassa tai tien reunassa on metallinen rakenne (viemärikaivon
kansi, metallilevy, jne.), portaat tai jokin ulostyöntyvä kohta
• Jos lähestytään nopeasti sähkötoimista tietullipuomia, pysäköintialueen porttia tai muuta estettä, joka avautuu ja sulkeutuu
• Kun käytät autoasi automaattipesussa
• Jos autoon osuu vesi- tai lumiroiskeita tai pölypilvi edessä ajavasta autosta
• Jos ajetaan höyryn tai savun läpi
• Jos tiessä tai seinässä on kuvioita tai maalia, jotka voidaan tulkita väärin ajoneuvoksi tai jalankulkijaksi
*4
• Jos ajetaan läheltä kohdetta, joka heijastaa radioaaltoja, kuten suuri
kuorma-auto tai suojakaide
• Jos tietä ylittävä jalankulkija tulee
hyvin lähelle autoa
*4
• Kun ajetaan tiellä olevan matalan
rakenteen alitse (matalalla oleva
katto, liikennemerkki, jne.)
• Kun ajetaan ylämäkeen johtavan tien huipulla olevan rakenteen alitse (mai-
nostaulu, jne.)
• Kun ajetaan sellaisten kohteiden läpi tai alitse, jotka saattavat osua autoon,
kuten tiheä heinikko, puun oksat tai
mainoslakana
OM42A45FI.book Page 260 Th ursday, March 31, 2016 9:58 PM

2614-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42A45FI• Jos ajetaan lähellä TV-tornia, radioasemaa, sähkölaitosta tai muita alu-
eita, jotka lähettävät voimakkaita radioaaltoja tai sähkökohinaa
*4: Auton myyntimaasta riippuen jalankulkijan havaitseva toiminto ei välttä-
mättä sisälly järjestelmään.
■ Tilanteita, joissa järjestelmä ei välttämättä toimi oikein
●Joissain tilanteissa, kuten seuraavissa, ajoneuvoa ei välttämättä havaita tut-
katunnistimella ja kameratunnistimella ja siten järjestelmän oikeanlainen toi-
minta estyy:
• Jos vastaan tuleva ajoneuvo lähestyy autoasi
• Jos edessä oleva ajoneuvo on moottoripyörä tai polkupyörä
• Jos lähestytään ajoneuvon kylkeä
• Jos edellä ajavan ajoneuvon takaosa on kooltaan pieni, kuten kuormaa-
maton kuorma-auto
• Jos edellä ajava ajoneuvo on kuormattu siten, että kuorma ulottuu taka- puskurin takapuolelle
• Jos edellä ajava ajoneuvo on epäsäännöllisen muotoinen, kuten traktori tai moottoripyörän sivuvaunu
• Jos aurinko tai muu valo paistaa suoraan edessä olevaan ajoneuvoon
• Jos ajoneuvo siirtyy äkkiä autosi eteen tai ilmestyy auton rinnalle
• Jos edessä oleva auto tekee äkkinäisen liikkeen (kuten äkkin\
äisen väis- töliikkeen, kiihdyttää tai hidastaa)
• Jos ajoneuvo siirtyy äkkiä edellä olevan auton taakse • Jos edellä ajavan ajoneuvon takaosa on matala, kuten matala perävaunu
• Jos edellä ajavalla ajoneuvolla on erittäin suuri maavara
OM42A45FI.book Page 261 Th ursday, March 31, 2016 9:58 PM

2624-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42A45FI• Jos ajetaan huonossa säässä, kuten rankkasateessa, sumussa, lumi- tai
hiekkamyrskyssä
• Jos autoon osuu vesi- tai lumiroiskeita tai pölypilvi edessä ajavasta
autosta
• Jos ajetaan höyryn tai savun läpi
• Jos ajetaan paikassa, jossa ympäröivän valon määrä muuttuu nopeasti, esimerkiksi tunneliin ajettaessa tai sieltä poistuttaessa
• Jos erittäin kirkas valo, kuten auringonvalo tai vastaantulevan liikenteen
ajovalot kohdistuvat suoraan kameratunnistimeen
• Jos ympäröivä alue on hämärä, kuten aamu- tai iltahämärässä tai yöllä tai tunnelissa ajettaessa
• Moottorin käynnistämisen jälkeen autolla ei ole ajettu tiettyä\
aikaa
• Ollessasi kääntymässä vasemmalle/oikealle ja muutaman sekunnin ajan vasemmalle/oikealle kääntymisen jälkeen
• Ollessasi ajamassa kaarteeseen ja muutaman sekunnin ajan kaartee- seen ajamisen jälkeen
• Jos autosi luisuu
• Jos auton etuosa nousee tai laskee, kuten silloin, kun tienpinta on epäta- sainen tai aaltomainen
• Jos renkaiden suuntaus on väärä
• Jos pyyhkijän sulka peittää kameratunnistimen
• Auto huojuu.
• Autolla ajetaan erittäin suurella nopeudella.
• Mäkiä ajettaessa
● Joissain tilanteissa, kuten seuraavissa, riittävää jarrutusvoimaa ei välttämät-
tä saada ja se estää järjestelmän oikeanlaisen toiminnan:
• Jos jarrut eivät voi toimia täydellä tehollaan, kuten silloin kun jarrujärjes-
telmän osat ovat erittäin kylmät, erittäin kuumat tai märät
• Jos auto ei ole huollettu oikein (jarrut tai renkaat ovat erittäin kuluneet, renkaissa on väärät rengaspaineet, jne.)
• Jos ajetaan soratiellä tai muulla liukkaalla tienpinnalla • Kun edellä oleva ajoneuvo ei ole suo- raan autosi edessä
OM42A45FI.book Page 262 Th ursday, March 31, 2016 9:58 PM

2634-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42A45FI●
Joitakin jalankulkijoita, kuten seuraavassa esitettyjä ei välttämättä havaita
tutkatunnistimella ja kameratunnistimella ja siten järjestelmän oikeanlainen
toiminta estyy
*4:
• Jalankulkijoita joiden pituus on noin alle 1 m tai suurempi kuin noin 2 m
• Jalankulkijat, jotka käyttävät ylisuuria vaatteita (sadetakki, pitkä hame, jne), tehden heidän ääriviivoistaan epämääräisen
• Jalankulkijat, jotka kantavat suuria matkatavaroita, pitävät sateenvarjoa, jne, peittäen osan kehostaan
• Jalankulkijat, jotka ovat kumartuneina eteenpäin tai kyykkivät
• Jalankulkijat, jotka työntävät lastenrattaita, pyörätuolia, polkupyörää tai toista ajoneuvoa
• Jalankulkijaryhmät, jotka ovat lähellä toisiaan
• Jalankulkijat, jotka ovat pukeutuneet valkoisiin vaatteisiin ja näyttävät
erittäin vaaleilta
• Jalankulkijat pimeässä, kuten yöllä tai tunnelissa
• Jalankulkijat joiden vaatetuksen väri ja kirkkaus näyttää olevan lähes
sama kuin heidän ympäristönsä väri ja kirkkaus
• Jalankulkijat lähellä seiniä, aitoja, suojakaiteita tai suuria kohteita
• Jalankulkijat, jotka ovat tiellä olevan metallisen esineen päällä (viemäri-
kaivon kansi, metallilevy, jne.)
• Jalankulkijat, jotka liikkuvat nopeasti
• Jalankulkijat, jotka vaihtavat nopeutta yllättäen
• Jalankulkijat, jotka juoksevat auton tai suuren kohteen takaa
• Jalankulkijat, jotka ovat erittäin lähellä auton sivua (ulkopu\
olista tausta- peiliä, jne.)
*4: Auton myyntimaasta riippuen jalankulkijan havaitseva toiminto ei välttä-
mättä sisälly järjestelmään.
OM42A45FI.book Page 263 Th ursday, March 31, 2016 9:58 PM

2644-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42A45FI■
Jos PCS-varoitusvalo vilkkuu ja varoitusviesti ilmestyy monitoiminäytölle
Pre-Crash Safety -turvajärjestelmä saattaa olla tilapäisesti pois käytöstä tai
siinä saattaa olla toimintahäiriö.
●Seuraavissa tilanteissa varoitusvalo sammuu ja viesti häviää ja\
järjestelmä
tulee taas toimintakykyiseksi, kun normaalit toimintaolosuhteet palaavat:
• Jos tutkatunnistin tai kameratunnistin tai ympärillä oleva alue on kuuma
esimerkiksi auringonvalon vaikutuksesta
• Jos tutkatunnistin tai kameratunnistin tai tunnistimen ympärillä oleva alue on kylmä, kuten erittäin kylmissä olosuhteissa
• Jos tutkatunnistin tai etusäleikössä oleva tunnusmerkki on likainen tai lumen peitossa, jne.
• Jos kameratunnistinta peittää jokin, kuten silloin, kun konepelti on auki tai tuulilasiin on kiinnitetty tarra lähelle kameratunnistinta
● Jos PCS-varoitusvalo jatkaa vilkkumistaan tai varoitusviesti ei poistu, järjes-
telmässä saattaa olla toimintahäiriö. Anna valtuutetun Toyota-jälleenmyyjän
tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaamon tut-
kia auto välittömästi.
■ Jos VSC on kytketty pois päältä
●Jos VSC on kytketty pois päältä ( →S. 334) Pre-Crash-hätäjarrutustehostin
ja Pre-Crash-jarrutustoiminto ovat myös pois toiminnasta.
● PCS-varoitusvalo syttyy ja viesti "V SC Turned Off Pre-Crash Brake System
Unavailable" (VSC kytketty pois päältä Pre-Crash-jarrujärjestelmä ei käytet-
tävissä) näkyy monitoiminäytössä.
OM42A45FI.book Page 264 Th ursday, March 31, 2016 9:58 PM
