2016 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

5137-3. Tee-se-itse-huolto
OM42A45FI
7
Huolto ja hoito

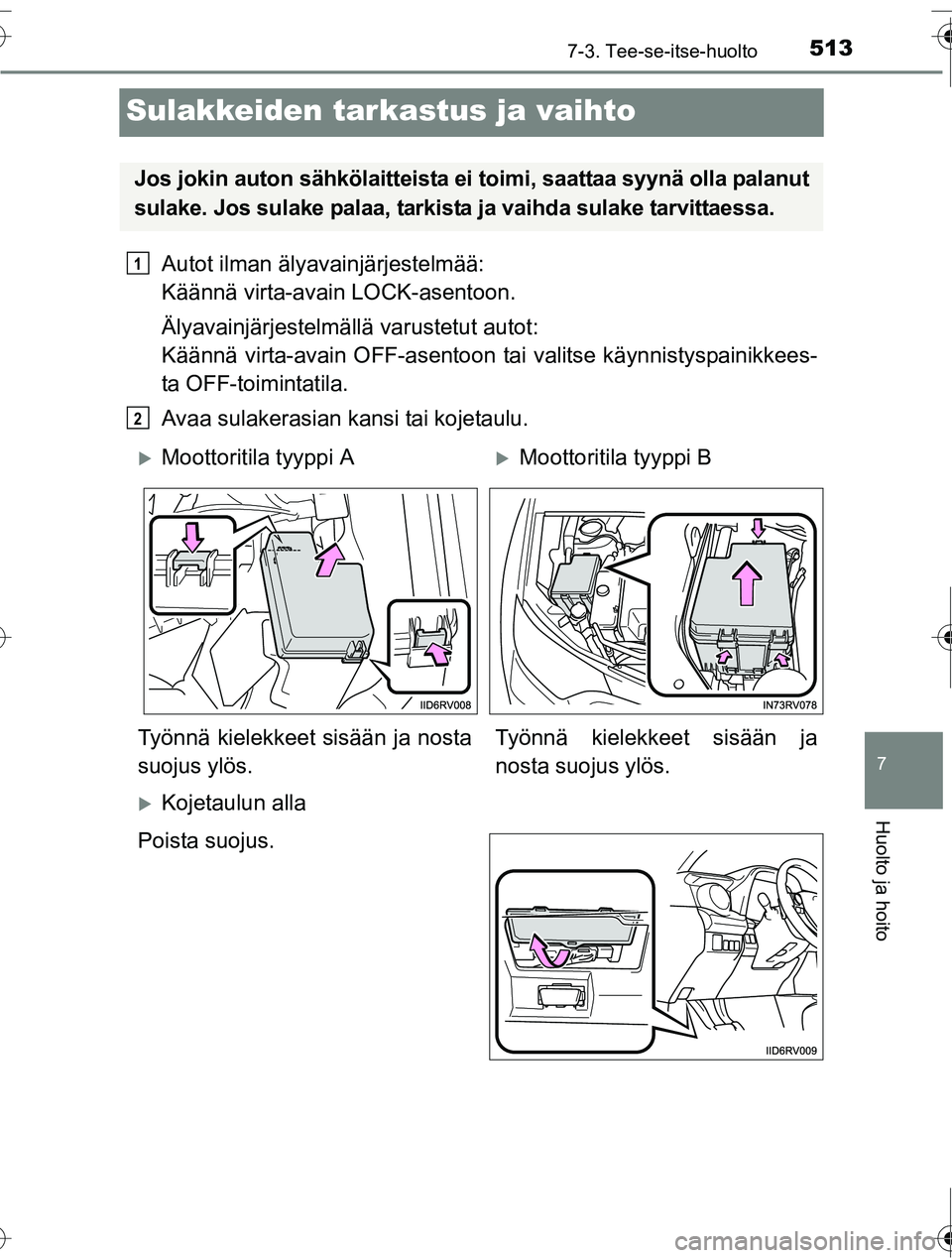

Sulakkeiden tarkastus ja vaihto
Autot ilman älyavainjärjestelmää:
Käännä virta-avain LOCK-asentoon.
Älyavainjärjestelmällä varustetut autot:
Käännä virta-avain OFF-asentoon tai valitse käynnistyspainikkees-
ta OFF-toimintatila.
Avaa sulakerasian kansi tai kojetaulu.
XKojetaulun alla
Poista suojus.
Jos jokin auton sähkölaitteista ei toimi, saattaa syynä olla palanut
sulake. Jos sulake palaa, tarkista ja vaihda sulake tarvittaessa.
1
2
XMoottoritila tyyppi AXMoottoritila tyyppi B
Työnnä kielekkeet sisään ja nosta
suojus ylös. Työnnä kielekkeet sisään ja
nosta suojus ylös.
OM42A45FI.book Page 513 Th
ursday, March 31, 2016 9:58 PM

5147-3. Tee-se-itse-huolto
OM42A45FI
XKojetaulun takana
Irrota kojetaulun paneeli.
Irrota sulake vetotyökalulla.
Vain tyypin A sulakkeet voidaan
vetää ulos vetotyökalulla.
3
OM42A45FI.book Page 514 Th ursday, March 31, 2016 9:58 PM

5157-3. Tee-se-itse-huolto
OM42A45FI
7
Huolto ja hoito
Tarkista, onko sulake palanut.Ehjä sulake
Palanut sulake
Tyyppi A ja B:
Vaihda palaneen sulakkeen tilalle uusi sulake, joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot löytyvät sulakerasian kannesta.
Tyyppi C ja D:
Ota yhteyttä valtuutettuun Toyota-korjaamoon tai muuhun ammattitaitoiseen
ja hyvin varustettuun korjaamoon.
4
1
2
XTy y p p i AXTy y p p i B
XTy y p p i CXTy y p p i D
OM42A45FI.book Page 515 Th ursday, March 31, 2016 9:58 PM

5167-3. Tee-se-itse-huolto
OM42A45FI
■Vaihdettuasi sulakkeen
●Jos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( →S. 517)
● Jos vaihdettu sulake palaa toistamiseen, anna Toyota-korjaamon tai muun
ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto.
■ Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.
VAROITUS
■Estääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
● Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
● Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes väliaikaisesti.
● Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
HUOMAA
■Ennen sulakkeen vaihtamista
Anna Toyota-korjaamon tai muun ammattitaitoisen ja hyvin varustetun kor-
jaamon selvittää ja korjata ylikuormituksen aiheuttaja.
OM42A45FI.book Page 516 Th ursday, March 31, 2016 9:58 PM

5177-3. Tee-se-itse-huolto
OM42A45FI
7
Huolto ja hoito

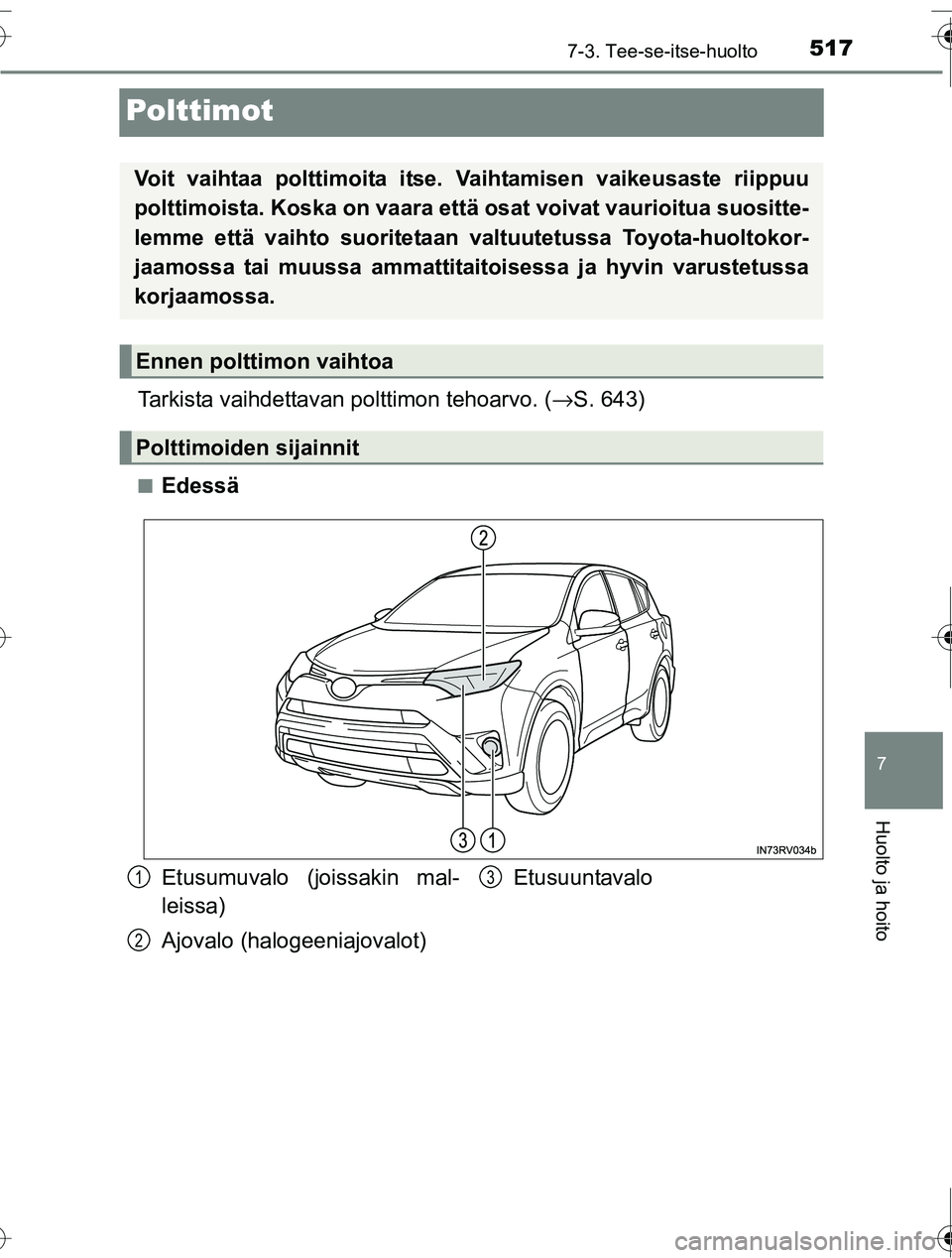

Polttimot
Tarkista vaihdettavan polttimon tehoarvo. (→S. 643)
■Edessä
Voit vaihtaa polttimoita itse. Vaihtamisen vaikeusaste riippuu
polttimoista. Koska on vaara että osat voivat vaurioitua suositte-
lemme että vaihto suoritetaan valtuutetussa Toyota-huoltokor-
jaamossa tai muussa ammattitaitoisessa ja hyvin varustetussa
korjaamossa.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
Etusumuvalo (joissakin mal-
leissa)
Ajovalo (halogeeniajovalot) Etusuuntavalo1
2
3
OM42A45FI.book Page 517 Th
ursday, March 31, 2016 9:58 PM

5187-3. Tee-se-itse-huolto

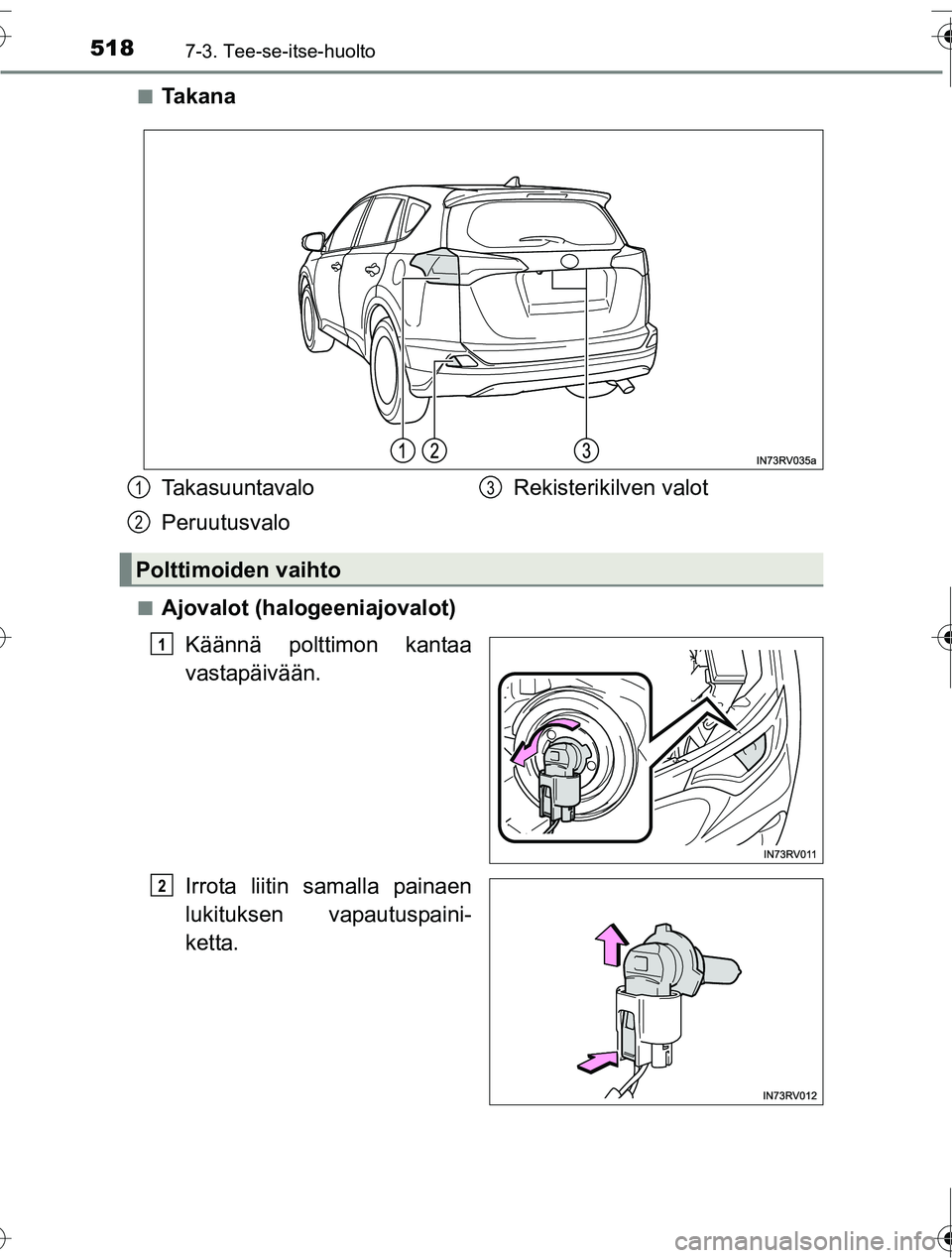

OM42A45FI■
Ta k a n a
■Ajovalot (halogeeniajovalot)
Käännä polttimon kantaa
vastapäivään.
Irrota liitin samalla painaen
lukituksen vapautuspaini-
ketta.
Takasuuntavalo
Peruutusvalo Rekisterikilven valot
Polttimoiden vaihto
1
2
3
1
2
OM42A45FI.book Page 518 Th
ursday, March 31, 2016 9:58 PM

5197-3. Tee-se-itse-huolto
OM42A45FI
7
Huolto ja hoito
Asenna uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Asenna polttimon kanta.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi ettei se
ole löysällä, käännä ajovalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
3
4
5
OM42A45FI.book Page 519 Thursday, March 31, 2016 9:58 PM

5207-3. Tee-se-itse-huolto
OM42A45FI■
Etusuuntavalot
Käännä polttimon kantaa vas-
tapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
3
OM42A45FI.book Page 520 Th ursday, March 31, 2016 9:58 PM
