2016 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

6178-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42A45FI
Jos autosi juuttuu kiinni
Sammuta moottori. Kytke seisontajarru ja aseta vaihteenvalitsin P-
asentoon (automaattivaihteistolla tai Multidrive-vaihteistolla varustetut
autot) tai N-asentoon (käsivalintaisella vaihteistolla varustetut autot).
Poista muta, lumi tai hiekka kiinnijuuttuneen pyörän ympäriltä.
Aseta puuta, kiviä tai muita pitoa lisääviä aineksia pyörien alle.
Käynnistä moottori uudelleen.
Nelivetomallit: Kytke päälle ne livedon lukitustoiminto. (→S. 307)
Siirrä vaihteenvalitsin asentoon D tai R (automaattivaihteistolla tai
Multidrive-vaihteistolla varustetut autot) tai asentoon 1 tai R (käsi-
valintaisella vaihteistoll a varustetut autot) ja vapauta seisontajarru.
Paina sitten kaasupoljinta varovaisesti.
■ Jos auton irrottaminen on hankalaa
Noudata seuraavia ohjeita jos pyörät luistavat tai auto juuttuu
kiinni mutaan, hiekkaan tai lumeen:
Paina kytkeäksesi TRC:n pois päältä.XKaksivetomallit
XNelivetomallit
1
2
3
4
5
6
OM42A45FI.book Page 617 Th ursday, March 31, 2016 9:58 PM

6188-2. Toimenpiteet häiriön sattuessa
OM42A45FI
VAROITUS
■Jos yrität irrottaa kiin ni juuttunutta autoa
Jos yrität irrottaa kiinni juuttunutta autoa sitä edestakaisin heijaamalla var-
mista, että auton ympärillä ei ole muita ajoneuvoja, esineitä tai ihmisiä. Auto
saattaa myös yllättäen syöksähtää eteenpäin tai taaksepäin vapautues-
saan. Noudata erityistä varovaisuutta.
■ Kun siirrät vaihteenvalitsinta (autom aattivaihteistolla tai Multidrive-
vaihteistolla varustetut autot)
Ole varovainen, ettet siirrä vaihteenvalitsinta samanaikaisesti, kun painat
kaasupoljinta.
Muuten seurauksena voi olla yllättävä kiihdytys, josta voi seurata onnetto-
muus ja vakava loukkaantuminen tai kuolema.
HUOMAA
■ Välttääksesi vaihteiston ja muiden osien vaurioitumisen
● Vältä pyörien luistattamista ja kaasupolkimen painamista tarpeettomasti.
● Jos auto ei irtoa näiden toimenpiteiden jälkeen, auto pitää \
ehkä irrottaa
hinaamalla.
OM42A45FI.book Page 618 Th ursday, March 31, 2016 9:58 PM

619
9Tekniset tiedot
OM42A45FI9-1. Tekniset tiedot
Huoltotiedot (polttoaine, öljyn määrä, jne.) ............. 620
Polttoainetietoa .................. 644
9-2. Muutettavat asetukset Muutettavat asetukset........ 648
9-3. Alustaminen Alustettavat kohteet ........... 658
OM42A45FI.book Page 619 Th ursday, March 31, 2016 9:58 PM

6209-1. Tekniset tiedot
OM42A45FI

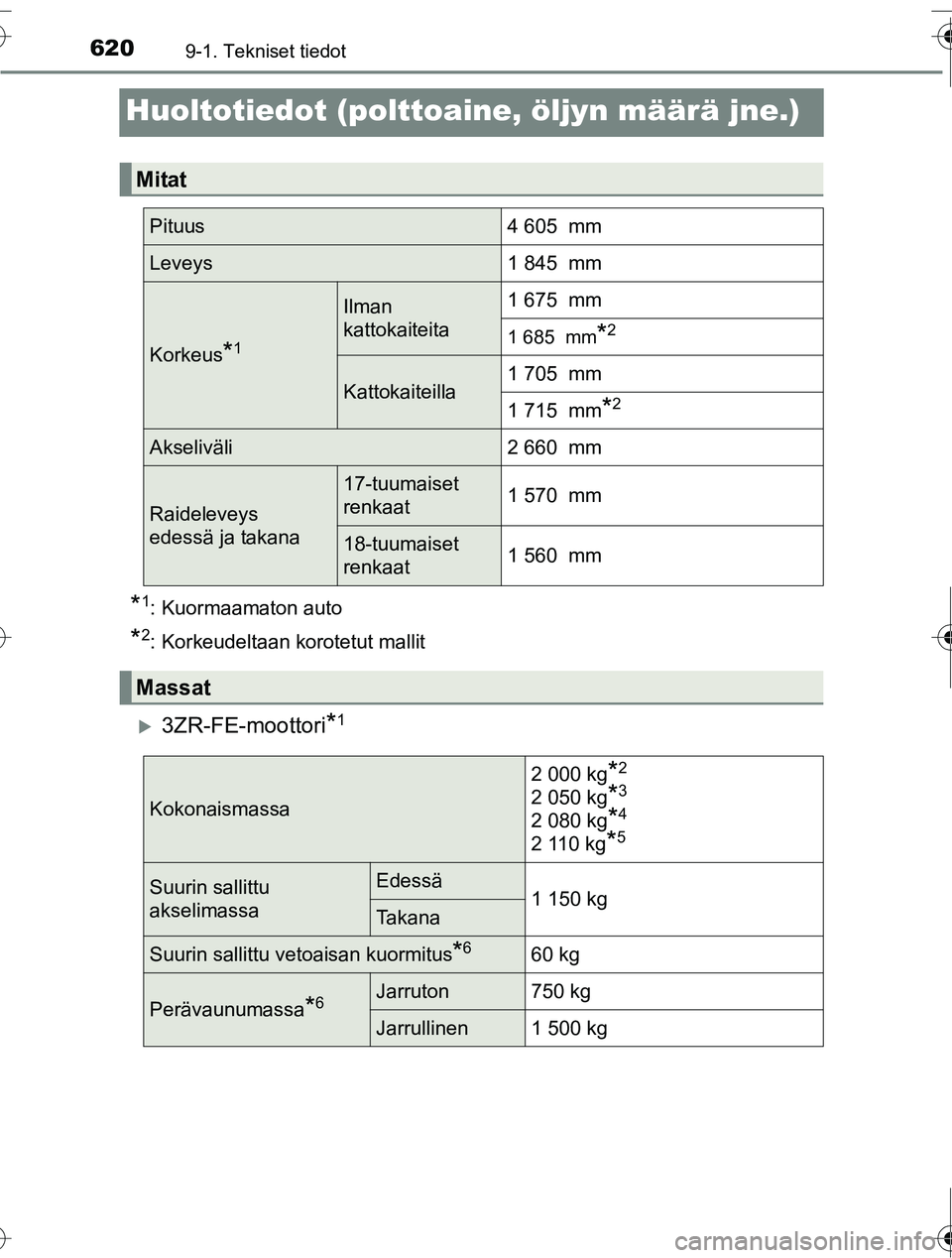

Huoltotiedot (polttoaine, öljyn määrä jne.)
*1: Kuormaamaton auto
*2: Korkeudeltaan korotetut mallit
X3ZR-FE-moottori*1
Mitat
Pituus4 605 mm
Leveys1 845 mm
Korkeus*1
Ilman
kattokaiteita1 675 mm
1 685 mm*2
Kattokaiteilla1 705 mm
1 715 mm*2
Akseliväli2 660 mm
Raideleveys
edessä ja takana
17-tuumaiset
renkaat1 570 mm
18-tuumaiset
renkaat1 560 mm
Massat
Kokonaismassa
2 000 kg*2
2 050 kg*3
2 080 kg*4
2 110 kg*5
Suurin sallittu
akselimassaEdessä1 150 kgTakana
Suurin sallittu vetoaisan kuormitus*660 kg
Perävaunumassa*6Jarruton750 kg
Jarrullinen1 500 kg
OM42A45FI.book Page 620 Th ursday, March 31, 2016 9:58 PM

6219-1. Tekniset tiedot
OM42A45FI
9
Tekniset tiedot
X3ZR-FAE-moottori*1 Multidrive-vaihteistolla
X3ZR-FAE-moottori*1 käsivalintaisella vaihteistolla
X2AR-FE-moottori
Kokonaismassa2 110 kg
Suurin sallittu
akselimassaEdessä1 150 kgTakana
Suurin sallittu vetoaisan kuormitus*660 kg
Perävaunumassa*6Jarruton750 kg
Jarrullinen1 500 kg
Kokonaismassa2 100 kg
Suurin sallittu
akselimassaEdessä1 150 kgTakana
Suurin sallittu vetoaisan kuormitus*680 kg
Perävaunumassa*6Jarruton750 kg
Jarrullinen2 000 kg
Kokonaismassa2 130 kg
Suurin sallittu
akselimassaEdessä1 150 kgTakana
Suurin sallittu vetoaisan kuormitus*660 kg
Perävaunumassa*6Jarruton750 kg
Jarrullinen1 500 kg
OM42A45FI.book Page 621 Thursday, March 31, 2016 9:58 PM

6229-1. Tekniset tiedot
OM42A45FI
X2AD-FTV-moottori
X2AD-FHV-moottori
X2WW-moottori
*1: 3ZR-FE-moottori: Mallikoodi*7 jossa X-kirjain on viimeisenä kirjaimena
3ZR-FAE-moottori: Mallikoodi
*7 jossa W-kirjain on viimeisenä kirjaimena.
*2: Kaksivetomallit käsivalintaisella vaihteistolla
*3: Kaksivetomallit Multidrive-vaihteistolla
*4: Nelivetomallit käsivalintaisella vaihteistolla
*5: Nelivetomallit Multidrive-vaihteistolla
*6: Perävaunun vetämiseen ( →S. 173)
*7: Mallikoodi löytyy valmistajan kilvestä. ( →S. 623)
Kokonaismassa2 170 kg
Suurin sallittu
akselimassaEdessä1 150 kgTakana
Suurin sallittu vetoaisan kuormitus*680 kg
Perävaunumassa*6Jarruton750 kg
Jarrullinen2 000 kg
Kokonaismassa2 190 kg
Suurin sallittu
akselimassaEdessä1 150 kgTakana
Suurin sallittu vetoaisan kuormitus*675 kg
Perävaunumassa*6Jarruton750 kg
Jarrullinen1 800 kg
Kokonaismassa2 135 kg
Suurin sallittu
akselimassaEdessä1 150 kgTakana
Suurin sallittu vetoaisan kuormitus*665 kg
Perävaunumassa*6Jarruton750 kg
Jarrullinen1 600 kg
OM42A45FI.book Page 622 Thursday, March 31, 2016 9:58 PM

6239-1. Tekniset tiedot
OM42A45FI
9
Tekniset tiedot

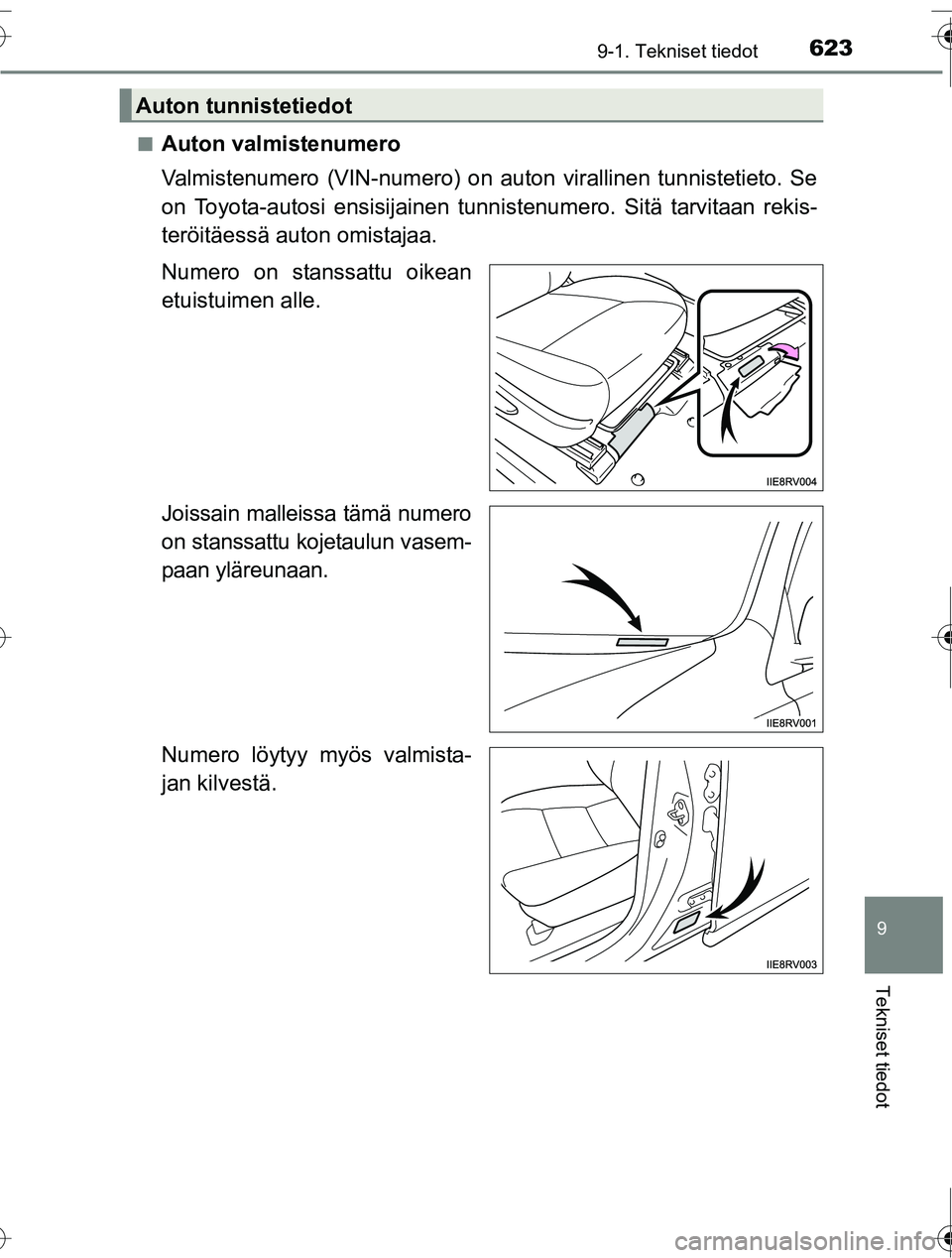

■Auton valmistenumero
Valmistenumero (VIN-numero) on auton virallinen tunnistetieto. Se
on Toyota-autosi ensisijainen tunnistenumero. Sitä tarvitaan rekis-
teröitäessä auton omistajaa.
Numero on stanssattu oikean
etuistuimen alle.
Joissain malleissa tämä numero
on stanssattu kojetaulun vasem-
paan yläreunaan.
Numero löytyy myös valmista-
jan kilvestä.
Auton tunnistetiedot
OM42A45FI.book Page 623 Th ursday, March 31, 2016 9:58 PM

6249-1. Tekniset tiedot
OM42A45FI■

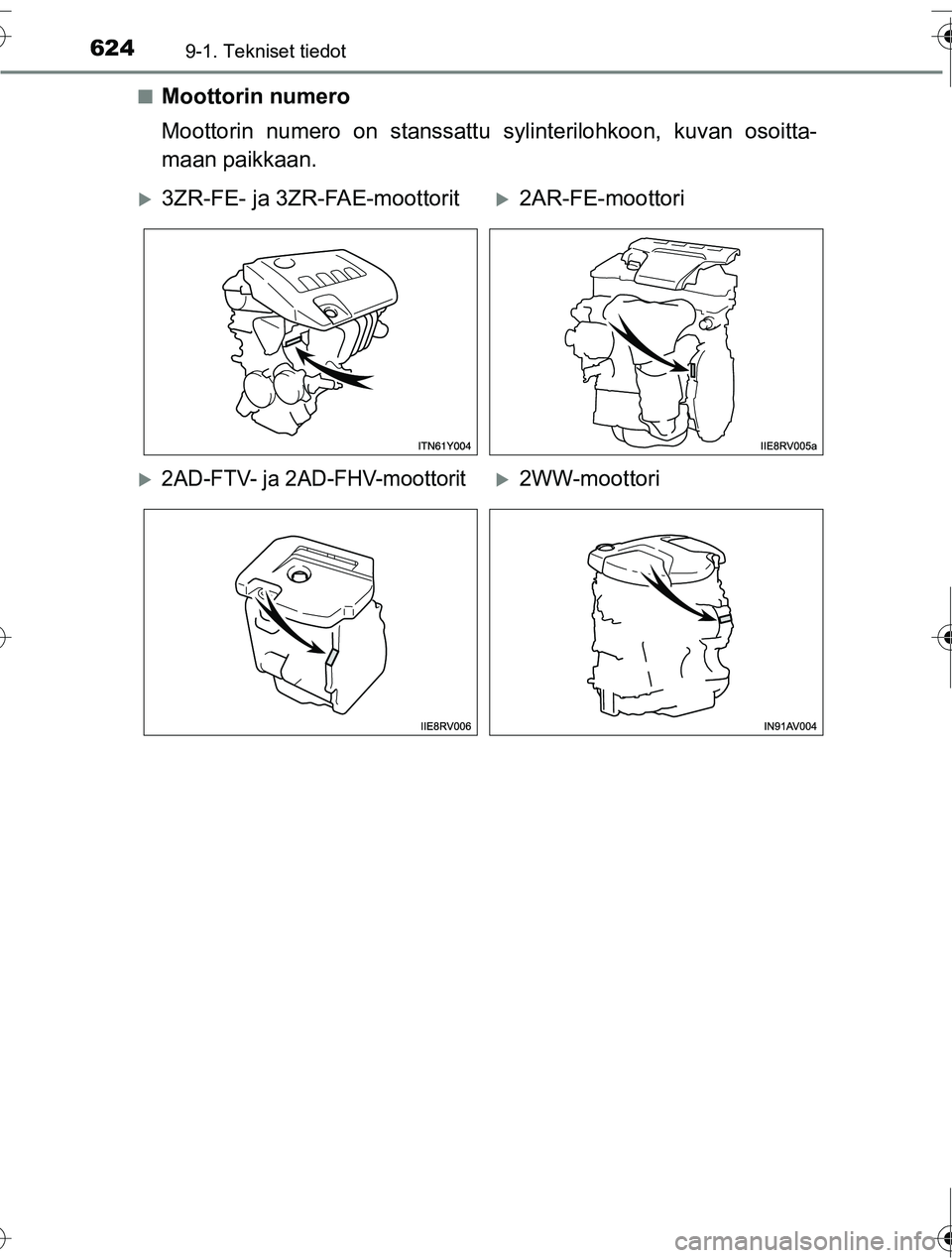

Moottorin numero
Moottorin numero on stanssattu
sylinterilohkoon, kuvan osoitta-
maan paikkaan.
X3ZR-FE- ja 3ZR-FAE-moottoritX2AR-FE-moottori
X2AD-FTV- ja 2AD-FHV-moottoritX2WW-moottori
OM42A45FI.book Page 624 Th ursday, March 31, 2016 9:58 PM
