2016 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

4256-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
6
Matkustamon laitteet
OM42A45FI■
Suuttimien paikat
Ilmasuuttimet ja ilmamäärä
vaihtuvat valitun ilmavirran
suuntaustoiminnon mukaan.
■Ilmasuuttimien asennon säätö,
avaaminen ja sulkeminen
XEtusuuttimet keskellä
Ilmanvirtaus vasemmalle tai
oikealle, ylös tai alas.
Käännä säätimiä halutessasi
avata tai sulkea suuttimet.
Käännä säädintä halutes-
sasi avata tai sulkea taka-
matkustajien suuttimen.
Ilmasuuttimet
1
2
3
OM42A45FI.book Page 425 Th ursday, March 31, 2016 9:58 PM

4266-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM42A45FI
XSivusuuttimet edessä
Ilmavirtauksen suuntaus vasem-
malle tai oikealle, ylös tai alas.
Avaa suutin.
Sulje suutin.
■Lämmitys-/ilmastointijärjestel män toiminta Eco-ajotilassa
Eco-ajotilassa lämmitys-/ilmastointij ärjestelmää ohjataan seuraavasti poltto-
ainetaloudellisuuden priorisoimiseksi:
● Moottorin käyntinopeutta ja kompressorin toimintaa säädellään lämmitys-/
jäähdytystehokkuuden rajoittamiseksi
● Puhaltimen nopeutta rajoitetaan automaattitoiminnolla
Halutessasi parantaa lämmitys-/ilmastointijärjestelmän tehokkuutta toimi seu-
raavasti:
● Säädä puhaltimen nopeutta
● Säädä lämpötila-asetusta
● Kytke Eco-ajotila pois päältä ( →S. 196, 202, 210)
■ Automaattitoiminnon käyttö
Puhaltimen nopeus säätyy automaattisesti lämpötila-asetuksen ja ympäröi-
vän ilman mukaisesti.
Välittömästi painikkeen painalluksen jälkeen puhallin saattaa pysähtyä het-
keksi, kunnes lämmintä tai kylmää ilmaa on valmiina virtaamaan matkustamoon.
■ Ikkunoiden huurtuminen
●Ikkunat huurtuvat helposti, jos kosteus auton sisällä on korkea. Kun -
painiketta painetaan, kuivattavaa ilmaa virtaa suuttimista ja tuulilasi kirkas-
tuu tehokkaasti.
● Jos valitset -painikkeen OFF-toiminnon, ikkunat saattavat huurtua hel-
pommin.
● Ikkunat huurtuvat helposti, kun ilmankierrätystoimintoa käytetään.
1
2
OM42A45FI.book Page 426 Th ursday, March 31, 2016 9:58 PM

4276-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
6
Matkustamon laitteet
OM42A45FI■
Ulkoilmatoiminto/ilmankierrätystoiminto
●Kun ajetaan pölyisillä teillä, kuten tunneleissa tai raskaan liikenteen seassa,
aseta ulkoilma-/ilmankierrätystoimi nnon painike ilmankierrätystoiminnolle.
Tämä estää tehokkaasti ulkoilman virtauksen auton sisätiloihin. Jäähdytys-
toiminnon aikana ilmankierrätystoiminnon valitseminen tehostaa sisätilojen
jäähdytystä.
● Ulkoilma-/ilmankierrätystoiminto voi automaattisesti vaihtua lämpötila-ase-
tuksen tai sisälämpötilan mukaisesti.
■ Kun ulkolämpötila on alhainen
Kosteudenpoistotoiminto ei ehkä toimi, vaikka A/C-painiketta painetaan.
■ Lämmitettävän tuulilasin huurteenpoistolaite (joissakin malleissa)
Jos lämmitettävän tuulilasin huurteenpoistolaite aiotaan kytkeä päälle, kun
ulkolämpötila on 5 °C tai korkeampi, lämmitettävän tuulilasin huurteenpoisto-
laitteen katkaisimen merkkivalo vilkkuu 5 kertaa. Tässä tilanteessa lämmitet-
tävän tuulilasin huurteenpoistolaite ei toimi.
■ Tuuletuksen ja lämmitys-/ilmastointijärjestelmän tuoksut
●Aseta lämmitys-/ilmastointijärjestelmä ulkoilmatoiminnolle halutess\
asi
autoon raitista ilmaa.
● Käytön aikana erilaiset tuoksut auton sisätiloista ja ulkoa kulkeutuvat ja
kerääntyvät lämmitys- ja ilmastointijärjestelmään. Tämän seurauksena
tuoksuja voi virrata suuttimista.
● Estääksesi mahdollisten tuoksujen ilmaantumisen:
• On suositeltavaa, että lämmitys-/ilma stointijärjestelmä asetetaan ulkoil-
matoiminnolle ennen kuin auto sammutetaan.
• Kun ilmastointijärjestelmän toiminta käynnistyy automaattitoiminnolla, puhaltimen puhalluksen alkaminen saattaa viivästyä.
■ Ilmastointijärjestelmän toim innot, kun moottori on pysäytettynä Stop &
Start -järjestelmän toimesta (autot Stop & Start -järjestelmällä)
Moottorin ollessa pysäytettynä Stop & St art -järjestelmän toimesta automaat-
tiset ilmanjäähdytys-, lämmitys- ja kosteudenpoistotoiminnot sammuvat ja
puhallinnopeus laskee ulkolämpötilan mukaan, tai puhallin pysähtyy. Halutes-
sasi estää lämmitys-/ilmastointijärjestelmän toiminnan ka\
tkeamisen, paina
Stop & Start -järjestelmän poiskytkennän katkaisinta ja vältä Stop & Start -jär-
jestelmän käyttöä.
■ Kun tuulilasi on huurtunut ja moottori on pysäyte ttynä Stop & Start -jär-
jestelmän toimesta (autot Stop & Start -järjestelmällä)
Painamalla -painiketta saadaan moottori uudelleen käynnistymään ja
tuulilasi kirkastettua.
Jos tuulilasi huurtuu toistuvasti, paina Stop & Start -järjestelmän poiskytken-
nän katkaisinta ja vältä Stop & Start -järjestelmän käyttöä.
■ Jos lämmitys-/ilmastointijärjestelm ästä tulee hajua moottorin ollessa
pysäytettynä Stop & Start -järjestelmä n toimesta (autot Stop & Start -jär-
jestelmällä)
Paina Stop & Start -järjestelmän poiskytkennän katkaisinta saadaksesi moot-
toriin uudelleen käynnistymään.
OM42A45FI.book Page 427 Th ursday, March 31, 2016 9:58 PM

4286-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM42A45FI■
Sisäilmansuodatin
→S. 508
■ Muutettavat asetukset
Asetuksia (esim. automaattinen vaihtuminen ulkoilmatoiminnolta ilmankierrä-
tystoiminnolle) voidaan muuttaa.
(Muutettavat asetukset: →S. 654)
VAROITUS
■Estääksesi tuulilasin huurtumisen
● Älä käytä
-toimintoa kylmää ilmaa puhallettaessa erittäin kostealla
säällä. Tällöin ulkolämpötilan ja tuulilasin lämpötilan välinen ero voi aiheut-
taa tuulilasin ulkopinnan huurtumisen estäen näkyvyyden.
■ Estääksesi palovammat
● Älä kosketa ulkopuolisten taustapeilien pintoja, kun niiden huurteenpoisto-
laitteet ovat kytkettyinä.
● Tuulilasinpyyhkimien lämmittimellä varustetut mallit: Älä koske tuulilasin
alareunaa tai etupilareiden reunoja, kun tuulilasinpyyhkimien lämmitin on
päällä.
● Lämmitettävän tuulilasin huurteenpoistolaitteella varustetut autot: Älä
koske tuulilasia tai etupilareiden reunoja, kun lämmitettävän tuulilasin
huurteenpoistolaite on päällä.
HUOMAA
■Akun varauksen purkautumisen estämiseksi
Älä jätä ilmastointijärjestelmää päälle kauemmaksi aikaa kuin on tarve
moottorin ollessa sammutettuna.
● Älä aseta mitään esineitä kojetaulun
päälle, jotka voisivat peittää ilmasuutti-
met. Muussa tapauksessa ilmavirtaus
saattaa estyä, estäen tuulilasin huur-
teenpoistosuuttimien toiminnan.
OM42A45FI.book Page 428 Th ursday, March 31, 2016 9:58 PM

429
6
6-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
Matkustamon laitteet
OM42A45FI

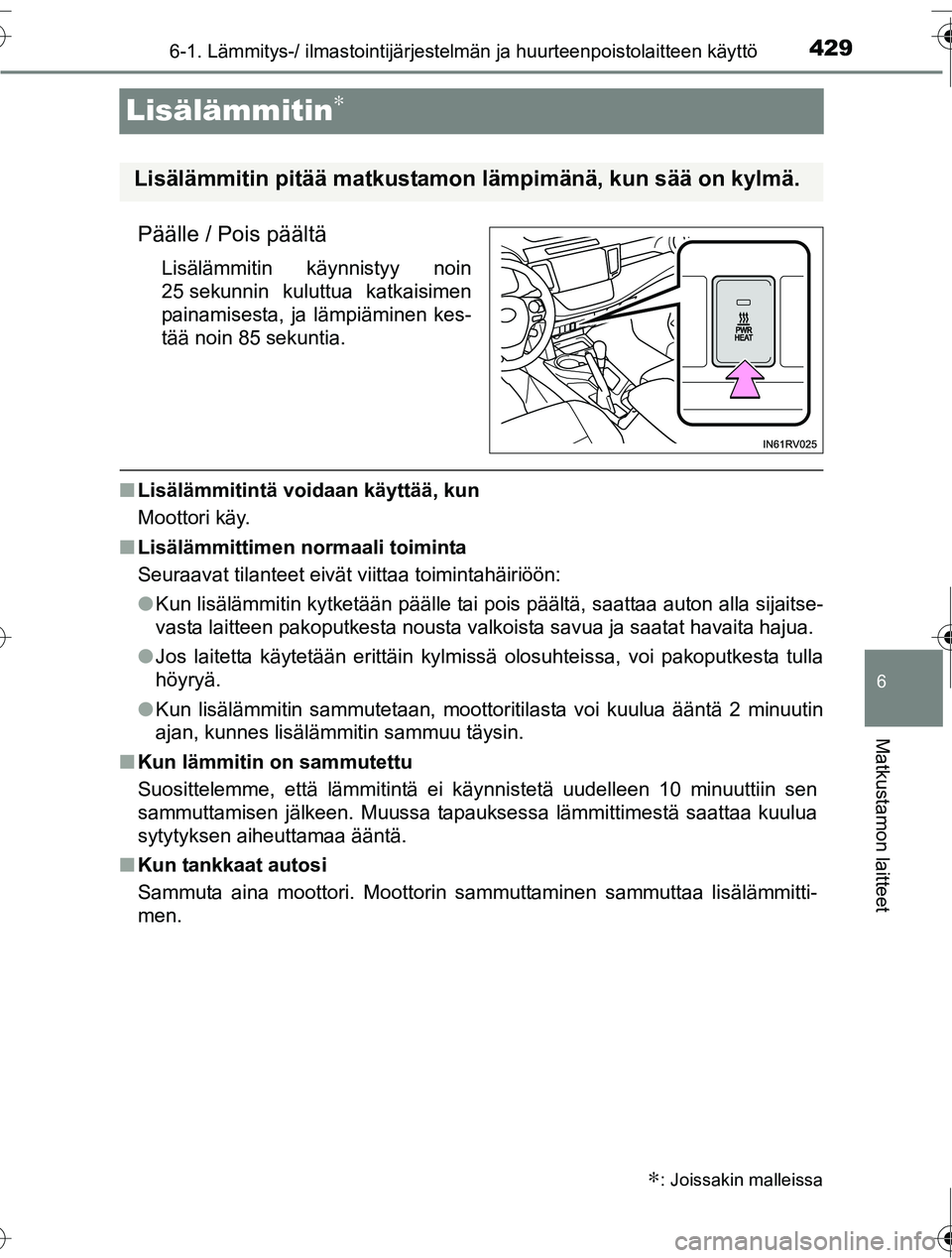

Lisälämmitin∗
Päälle / Pois päältä
Lisälämmitin käynnistyy noin
25 sekunnin kuluttua katkaisimen
painamisesta, ja lämpiäminen kes-
tää noin 85 sekuntia.
■Lisälämmitintä voidaan käyttää, kun
Moottori käy.
■ Lisälämmittimen normaali toiminta
Seuraavat tilanteet eivät viittaa toimintahäiriöön:
●Kun lisälämmitin kytketään päälle tai pois päältä, saattaa auton alla sijaitse-
vasta laitteen pakoputkesta nousta valkoista savua ja saatat havaita hajua.
● Jos laitetta käytetään erittäin kylmissä olosuhteissa, voi pakoputkesta tulla
höyryä.
● Kun lisälämmitin sammutetaan, moottoritilasta voi kuulua ääntä 2 minuutin
ajan, kunnes lisälämmitin sammuu täysin.
■ Kun lämmitin on sammutettu
Suosittelemme, että lämmitintä ei käynnistetä uudelleen 10 minuuttiin sen
sammuttamisen jälkeen. Muussa tapauksessa lämmittimestä saattaa kuulua
sytytyksen aiheuttamaa ääntä.
■ Kun tankkaat autosi
Sammuta aina moottori. Moottorin sammuttaminen sammuttaa lisälämmitti-
men.
∗: Joissakin malleissa
Lisälämmitin pitää matkustamon lämpimänä, kun sää on kylmä.
OM42A45FI.book Page 429 Th ursday, March 31, 2016 9:58 PM

4306-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM42A45FI
VAROITUS
■Estääksesi palovammat ja autoon kohdistuvat vahingot
HUOMAA
■Estääksesi auton vahingoittumisen
● Älä käynnistä ja sammuta lämmitintä toistuvasti alle 5 minuutin jaksoissa,
koska sen seurauksena lämmittimen osien käyttöikä voi lyhentyä. Kytke
lisälämmitin pois päältä jos auton moottori käynnistetään ja pysäytetään
toistuvasti lyhyin välein (esimerkiksi jakeluajossa).
● Älä muuta tai avaa lisälämmitintä ottamatta ensin yhteyttä valtuutettuun
Toyota-korjaamoon tai muuhun osaavaan ja hyvin varustettuun korjaa-
moon, koska sen seurauksena lämmitin voi vaurioitua tai aiheuttaa tulipa-
lon.
● Älä roiskuta nestettä suoraan lisälämmittimen tai sen polttoainepumpun
päälle. Lisälämmittimeen voi tulla toimintahäiriö.
● Pidä lisälämmittimen ilmanotto- ja pakoputket puhtaana vedestä, lumesta,
jäästä, mudasta jne. Putkien tukkeutuminen voi aiheuttaa lämmittimen toi-
mintahäiriön.
● Jos havaitset jotain epätavallista, kuten nestevuodon, savua tai toiminta-
vajeen, pysäytä lisälämmitin ja tarkastuta auto valtuutetulla Toyota-jälleen-
myyjällä tai -korjaamolla tai muussa osaavassa ja hyvin varustetussa
korjaamossa.
●Älä kosketa lisälämmittimen osia tai sen
pakoputkea, koska ne ovat kuumia. Voit
polttaa itsesi.
● Pidä syttyvät esineet tai nesteet, kuten
polttoaineet poissa lämmittimen ja sen
pakoputken läheltä, koska ne voivat
saada aikaan tulipalon.
OM42A45FI.book Page 430 Th ursday, March 31, 2016 9:58 PM

431
6
6-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
Matkustamon laitteet
OM42A45FI
Ohjauspyörän lämmitys∗ / istuinlämmittimet∗
∗: Joissakin malleissa
Ohjauspyörän lämmitin lämmittää tartuntakohdat ohjauspyörän
sivuilla ja istuinlämmittimet lämmittävät istuimet.
VAROITUS
●Henkilövahinkojen välttämiseksi tulee noudattaa erityistä varovaisuutta,
jos ohjauspyörän lämmityksen ja istuimien lämmityksen päällä ollessa
joku seuraavan kategorian henkilöistä on kosketuksissa ohjauspyörän tai
istuimien kanssa:
• Vauva, pieni lapsi, iäkäs, sairas tai vammautunut henkilö
• Henkilö, jolla on herkkä iho
• Uupunut henkilö
• Alkoholia tai lääkkeitä, erityisesti (uni- tai vilustumislääkkeitä ottanut
henkilö jne.)
● Huomioi seuraavat varotoimenpiteet estääksesi pienet palovammat tai yli-
kuumenemisen:
• Älä peitä istuinta peitolla tai tyynyllä, kun istuinlämmitin on päälle kytket-
tynä.
• Älä käytä istuinlämmitintä enempää kuin on tarpeellista.
HUOMAA
● Älä aseta istuimelle painavia esineitä joiden pinta on epätasainen, äläkä
pistä istuinta terävillä esineillä (neuloilla, nauloilla, jne.).
● Jotta akun varaus ei purkautuisi, älä käytä toimintoja, kun moottori on
sammutettu.
OM42A45FI.book Page 431 Th ursday, March 31, 2016 9:58 PM

4326-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM42A45FI
Kytkee ohjauspyörän lämmittimen
päälle / pois päältä
Merkkivalo syttyy, kun ohjauspyö-
rän lämmitys alkaa toimia.
Ohjauspyörän lämmitintä voidaan käyttää, kun virta-avain on ON-asennossa
(autot ilman älyavainjärjestelmää) tai IGNITION ON -toimintatila on valittuna
(älyavainjärjestelmällä varustetut autot).
■
Istuinlämmittimet edessäVasen etuistuin (korkea)
Vasen etuistuin (matala)
Oikea etuistuin (korkea)
Oikea etuistuin (matala)
Merkkivalo syttyy, kun etuistui-
men lämmitin on toiminnassa.
Ohjauspyörän lämmitin
Istuinlämmittimet
1
2
3
4
OM42A45FI.book Page 432 Th ursday, March 31, 2016 9:58 PM
