2016 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

5778-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42A45FI
Poista lika ja vieraat aineet pyö-
rän kosketuspinnoilta.
Jos jotain ylimääräistä jää pyörän
kosketuspinnoille, saattavat pyö-
ränmutterit löystyä auton liikkuessa
ja pyörä saattaa irrota.
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyöränmutte-
ria käsin, kaikkia yhtä paljon.
Kun vaihdat teräsvanteen tilalle
teräsvanteen, kiristä pyörän
muttereita kunnes mutterin kar-
tio-osa tulee kevyesti kosketuk-
siin vanteen pinnan kanssa.
Kun vaihdat kevytmetallivan-
teen tilalle teräsvanteen, kiristä
pyörän muttereita kunnes mut-
terin kartio-osa tulee kevyesti
kosketuksiin vanteen pinnan
kanssa.
Kun vaihdat kevytmetallivan-
teen tilalle kevytmetallivanteen,
kiristä pyörän muttereita kun-
nes aluslevy tulee kevyesti kos-
ketuksiin vanteen pinnan
kanssa.
Varapyörän kiinnittäminen
1
2
Kartio-osaVanteen
pinta
Kartio-osa
Vanteen
pinta
Aluslevy
Vanne
OM42A45FI.book Page 577 Th ursday, March 31, 2016 9:58 PM

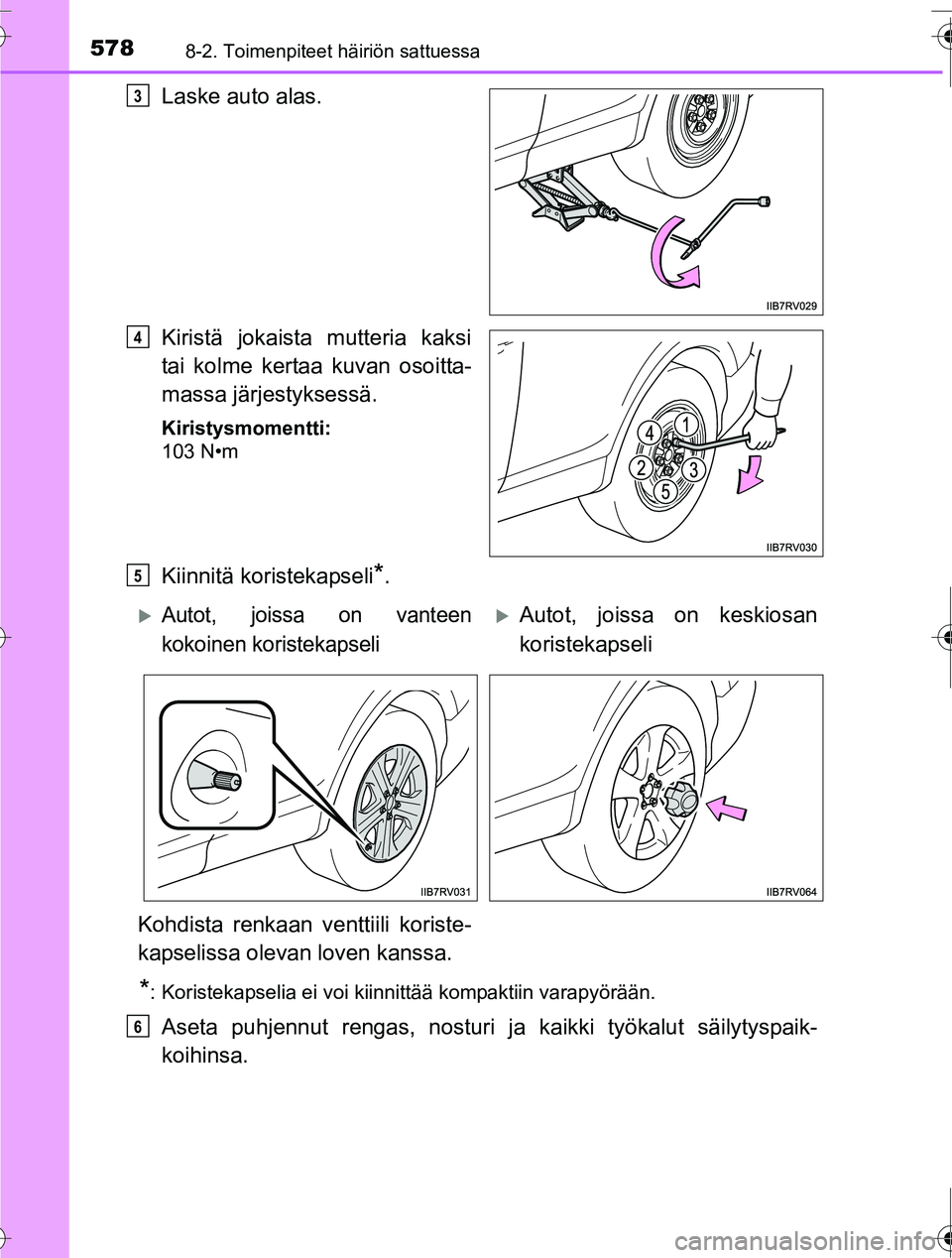

5788-2. Toimenpiteet häiriön sattuessa
OM42A45FI
Laske auto alas.
Kiristä jokaista mutteria kaksi
tai kolme kertaa kuvan osoitta-
massa järjestyksessä.
Kiristysmomentti:
103 N•m
Kiinnitä koristekapseli*.
*: Koristekapselia ei voi kiinnittää kompaktiin varapyörään.
Aseta puhjennut rengas, nosturi ja kaikki työkalut säilytyspaik-
koihinsa.
3
4
5
XAutot, joissa on vanteen
kokoinen koristekapseliXAutot, joissa on keskiosan
koristekapseli
Kohdista renkaan venttiili koriste-
kapselissa olevan loven kanssa.
6
OM42A45FI.book Page 578 Th ursday, March 31, 2016 9:58 PM

5798-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42A45FI
■Kompakti varapyörä (joissakin malleissa)
●Kompaktin varapyörän tunnistaa tekstistä TEMPORARY USE ONLY ren-
kaan sivupinnasta.
Käytä kompaktia varapyörää tilapäisesti ja vain hätätapauksissa.
● Muista tarkistaa kompaktin varapyörän ilmanpaine.
(→S. 641)
■ Käytettäessä kompaktia varapyörää (joissakin malleissa)
Koska kompakti varapyörä ei ole varustettu paineentunnistusventtiilillä ja
lähettimellä, ei myöskään alhaisesta rengaspaineesta saada varoitusta ren-
gaspainevaroittimelta. Valo jää palamaan myös, jos vaihdat kompaktin vara-
pyörän rengaspaineiden varoitusvalon syttymisen jälkeen.
■ Jos kompakti vararengas on asennettuna (joissakin malleissa)
Kompaktilla varapyörällä ajettaessa auto on matalampi kuin ajettaessa nor-
maaleilla renkailla.
■ Jos eturengas puhkeaa lumen tai jään pe ittämällä tiellä (autot, joissa on
kompakti varapyörä)
Asenna kompakti varapyörä auton taka-akselille. Suorita seuraavat toimenpi-
teet ja asenna lumiketjut auton etupyöriin:
Korvaa takapyörä kompaktilla varapyörällä.
Vaihda auton takapäästä irrottamasi pyörä puhjenneen etupyörän tilalle.
Kiinnitä lumiketjut etupyöriin.
■ Hihna, jolla nosturi kiinnitetään
Vapautettuasi nosturia kiinnipitävän hih-
nan koukun lukitusreiästä , käännä hih-
naa ja kiinnitä koukku lukitusreikään .
1
2
3
1
2
OM42A45FI.book Page 579 Th ursday, March 31, 2016 9:58 PM

5808-2. Toimenpiteet häiriön sattuessa
OM42A45FI
VAROITUS
■Käytettäessä kompaktia varapyörää (joissakin malleissa)
● Muista, että kompakti varapyörä on tarkoitettu vain sinun autoasi varten.
Älä käytä kompaktia varapyörää muissa autoissa.
● Älä käytä enempää kuin yhtä kompaktia varapyörää samanaikaisesti.
● Vaihda kompakti varapyörä normaaliin pyörään heti, kun se on mahdol-
lista.
● Vältä nopeita kiihdytyksiä, äkkinäisiä ohjausliikkeitä, äkkijarrutuksia sekä
vaihtamistoimenpiteitä, joista seuraa äkillinen moottorijarrutus.
■ Jos kompakti vararengas on asennettuna (joissakin malleissa)
Seuraavat järjestelmät eivät välttämättä pysty tulkitsemaan auton nopeutta
oikein, jolloin ne eivät ehkä toimi oikealla tavalla:
Seuraavaa järjestelmää ei myöskään voida hyödyntää täysin ja se voi vai-
kuttaa negatiivisesti voimansiirron komponentteihin:
• Aktiivinen nelivetojärjestelmä (nelivetomallit)
■ Nopeusrajoitus käytettäessä komp aktia varapyörää (joissakin mal-
leissa)
Älä aja yli 80 km/h:n nopeudella, kun kompakti varapyörä on asennettuna
autoon.
Kompaktia varapyörää ei ole suunniteltu nopeaa ajoa varten. Näiden varo-
toimenpiteiden noudattamatta jättäminen voi johtaa onnettomuuteen, josta
voi seurata vakavat henkilövahingot ja kuolema.
■ Työkalujen ja nosturin käytön jälkeen
Ennen kuin jatkat ajamista varmistu, että kaikki työkalut ja nosturi on kiinni-
tetty kunnolla paikoilleen niin, etteivät ne kolari- tai äkkijarrutustilanteessa
voi aiheuttaa vaaraa matkustajille.
• ABS ja hätäjarrutustehostin
• VSC / Perävaunun huomioiva
ajonvakautusjärjestelmä
•TRC
• Vakionopeussäädin (joissakin malleissa)
• Mukautuva vakionopeussäädin
(joissakin malleissa)
•EPS
• Kaistavahti (LDA) (joissakin mal-
leissa)
• Pre-Crash Safety -turvajärjestel- mä (PCS) (joissakin malleissa) • Alamäkihidastin
(joissakin malleissa)
• Peruutuskamerajärjestelmä (joissakin malleissa)
• Opastava peruutuskameranäyttö
(joissakin malleissa)
• Pysäköintitutka (joissakin malleissa)
• Pysäköintikamera (joissakin malleissa)
• Navigointijärjestelmä
(joissakin malleissa)
OM42A45FI.book Page 580 Th ursday, March 31, 2016 9:58 PM

5818-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42A45FI
HUOMAA
■Ole varovainen, kun ajat kuoppien yli kompaktin varapyörän ollessa
asennettuna autoosi. (joissakin malleissa)
Kompaktilla varapyörällä ajettaessa auto on matalampi kuin ajettaessa nor-
maaleilla renkailla. Aja varovaisesti epätasaisilla tienpinnoilla.
■ Ajaminen lumiketjuilla kompaktin varapyörän ollessa käytössä (joissa-
kin malleissa)
Älä kiinnitä lumiketjuja kompaktiin varapyörään.
Lumiketjut voivat vaurioittaa auton koria ja vaikuttaa huonontavasti ajo-omi-
naisuuksiin.
■ Kun vaihdat renkaita (rengaspai nevaroittimella varustetut autot)
Kun irrotat tai asennat vanteita, renkaita tai paineentunnistusventtiilejä ja
lähettimiä, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon, sillä pai-
neentunnistusventtiilit ja lähettimet saattavat vaurioitua jos niitä käsitellään
vääriin.
OM42A45FI.book Page 581 Th ursday, March 31, 2016 9:58 PM

5828-2. Toimenpiteet häiriön sattuessa
OM42A45FI
Jos rengas puhkeaa
(autot ilman vararengasta)
●Pysäytä auto turvalliseen paikkaan kovalle, tasaiselle alustalle.
● Kytke seisontajarru.
● Siirrä vaihteenvalitsin P-asentoon (automaattivaihteistolla tai Mul-
tidrive-vaihteistolla varustetut auto t) tai N-asentoon (käsivalintaisel-
la vaihteistolla varustetut autot).
● Sammuta moottori.
● Kytke hätävilkut. ( →S. 530)
● Autot, joissa on sähkötoiminen takaluukku: Kytke sähkötoiminen
takaluukku pois päältä. ( →S. 118)
Autossasi ei ole vararengasta, mutta se on varustettu renkaan
paikkaussarjalla. Naulan tai ruuvin aiheuttama renkaan kulutus-
pinnan puhkeaminen voidaan tilapä isesti korjata renkaan paik-
kaussarjalla.
VAROITUS
■ Jos rengas tyhjenee
Älä jatka ajamista puhjenneella renkaalla.
Lyhytkin ajo puhjenneella renkaalla voi v aurioittaa renkaan ja vanteen korja-
uskelvottomiksi, mistä voi seurata onnettomuus.
Puhjenneella renkaalla ajaminen vo i aiheuttaa kehän suuntaisen uran ren-
kaan sivuun. Tällaisessa tilanteessa rengas voi räjähtää paikkaussarjaa
käytettäessä.
Ennen korjausta
OM42A45FI.book Page 582 Th ursday, March 31, 2016 9:58 PM

5838-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42A45FI
*1: Se saattaa olla asetettu samaan paikkaan renkaan paikkaussarjan kanssa
*2: Nosturin esiin ottaminen (→S. 572)
*3: Nosturin käyttö ( →S. 574)
Renkaan paikkaussarjan, nostu rin ja työkalujen sijainti
Työkalupussi (joissakin mal-
leissa)
*1
Nosturi (joissakin malleissa)*2, 3
Renkaan paikkaussarja1
2
3
OM42A45FI.book Page 583 Thursday, March 31, 2016 9:58 PM

5848-2. Toimenpiteet häiriön sattuessa
OM42A45FI
Renkaan paikkaussarjan osat
Pullo
Letku
Rengaspainemittari
Kompressorin katkaisinKompressori
Ta r r a t
Virtapistoke
Ilmanvapautuskorkki1
2
3
4
5
6
7
8
OM42A45FI.book Page 584 Th
ursday, March 31, 2016 9:58 PM
