2016 TOYOTA COROLLA Manuel du propriétaire (in French)

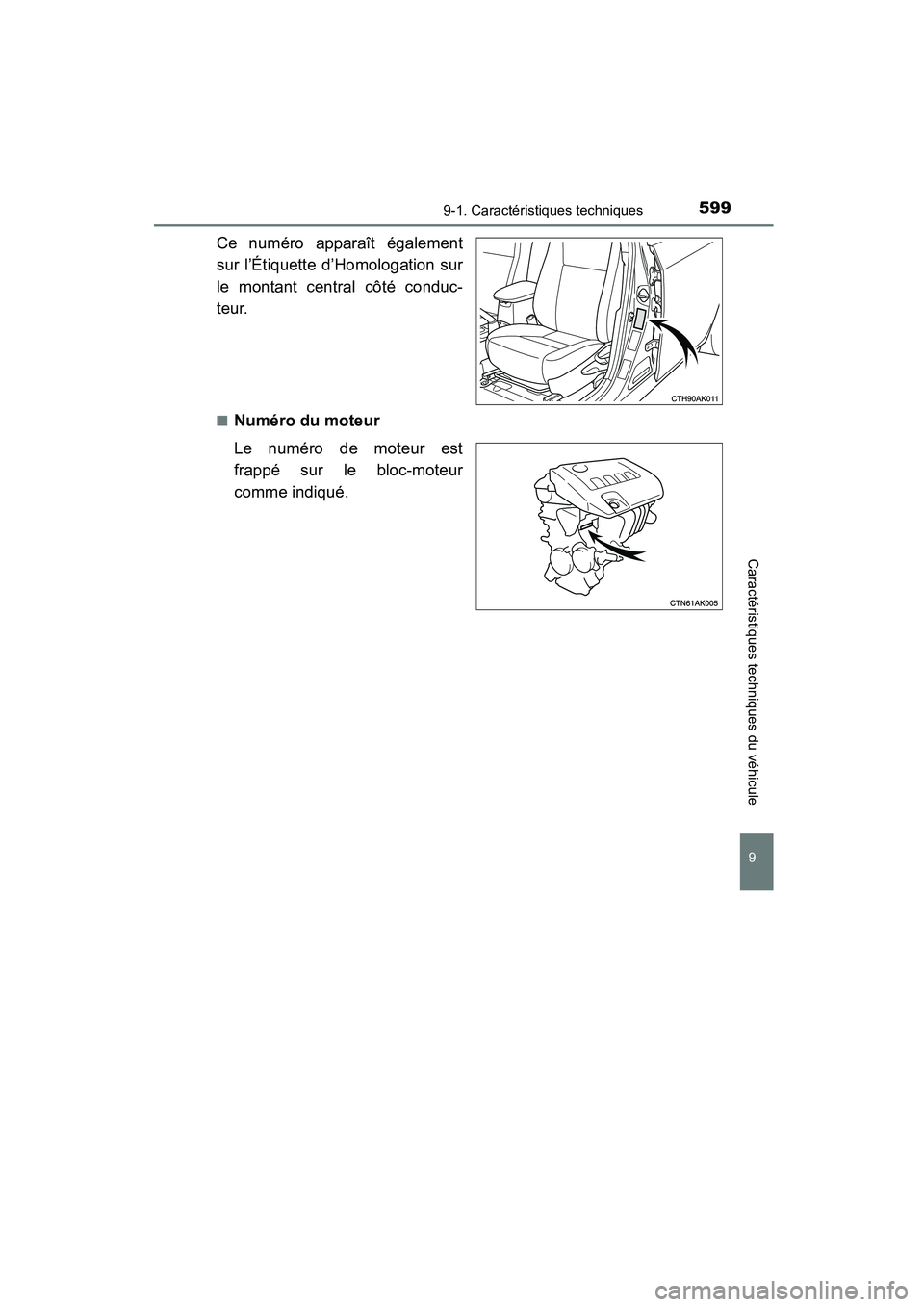

5999-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
COROLLA_TMMMS_TMMC_D (OM12J84D)
Ce numéro apparaît également
sur l’Étiquette d’Homologation sur
le montant central côté conduc-
teur.
■Numéro du moteur
Le numéro de moteur est
frappé sur le bloc-moteur
comme indiqué.

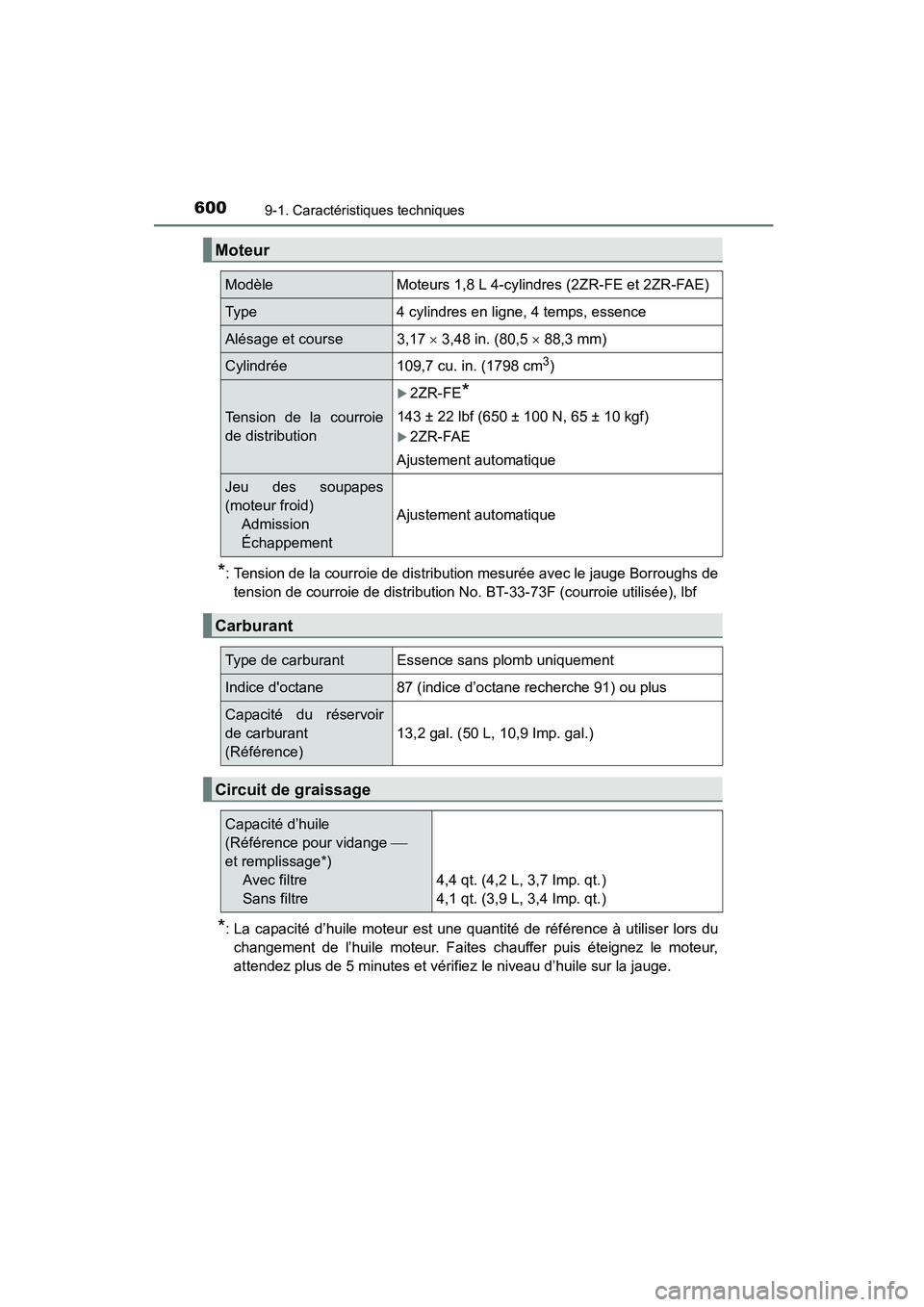

6009-1. Caractéristiques techniques
COROLLA_TMMMS_TMMC_D (OM12J84D)
*: Tension de la courroie de distribution mesurée avec le jauge Borroughs detension de courroie de distribution No. BT-33-73F (courroie utilisée), lbf
*: La capacité d’huile moteur est une quantité de référence à utiliser lors duchangement de l’huile moteur. Faites chauffer puis éteignez le moteur,
attendez plus de 5 minutes et vérifi ez le niveau d’huile sur la jauge.
Moteur
ModèleMoteurs 1,8 L 4-cylindres (2ZR-FE et 2ZR-FAE)
Type 4 cylindres en ligne, 4 temps, essence
Alésage et course 3,17 × 3,48 in. (80,5 × 88,3 mm)
Cylindrée 109,7 cu. in. (1798 cm3)
Tension de la courroie
de distribution
X2ZR-FE*
143 ± 22 lbf (650 ± 100 N, 65 ± 10 kgf)
X2ZR-FAE
Ajustement automatique
Jeu des soupapes
(moteur froid)
Admission
Échappement Ajustement automatique
Carburant
Type de carburant Essence sans plomb uniquement
Indice d'octane 87 (indice d’octane recherche 91) ou plus
Capacité du réservoir
de carburant
(Référence)
13,2 gal. (50 L, 10,9 Imp. gal.)
Circuit de graissage
Capacité d’huile
(Référence pour vidange

et remplissage*) Avec filtre
Sans filtre 4,4 qt. (4,2 L, 3,7 Imp. qt.)
4,1 qt. (3,9 L, 3,4 Imp. qt.)

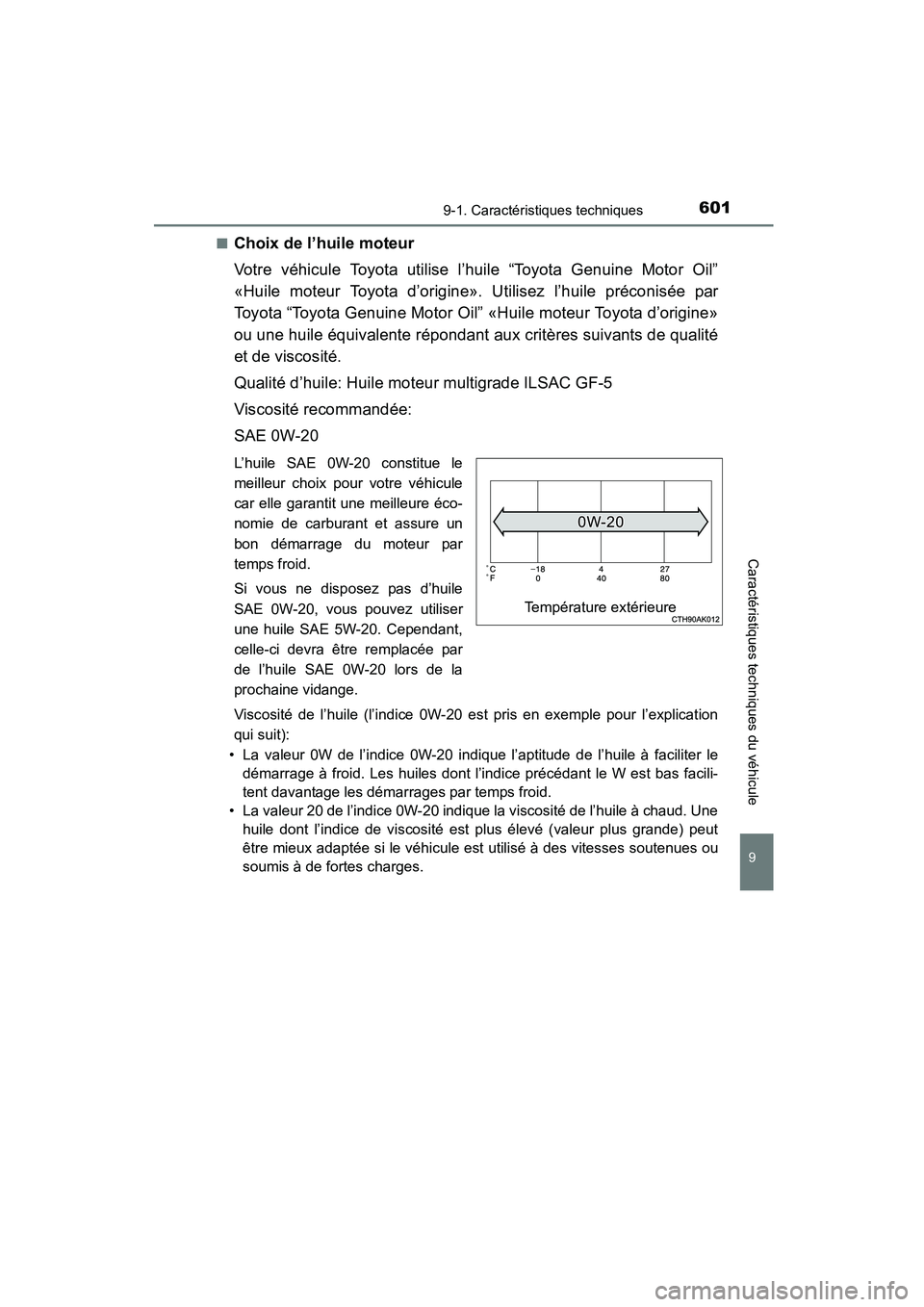

6019-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
COROLLA_TMMMS_TMMC_D (OM12J84D)■
Choix de l’huile moteur
Votre véhicule Toyota utilise l’huile “Toyota Genuine Motor Oil”
«Huile moteur Toyota d’origine». Utilisez l’huile préconisée par
Toyota “Toyota Genuine Motor Oil” «Huile moteur Toyota d’origine»
ou une huile équivalente répondant aux critères suivants de qualité
et de viscosité.
Qualité d’huile: Huile moteur multigrade ILSAC GF-5
Viscosité recommandée:
SAE 0W-20
L’huile SAE 0W-20 constitue le
meilleur choix pour votre véhicule
car elle garantit une meilleure éco-
nomie de carburant et assure un
bon démarrage du moteur par
temps froid.
Si vous ne disposez pas d’huile
SAE 0W-20, vous pouvez utiliser
une huile SAE 5W-20. Cependant,
celle-ci devra être remplacée par
de l’huile SAE 0W-20 lors de la
prochaine vidange.
Viscosité de l’huile (l’indice 0W-20 est pris en exemple pour l’explication
qui suit):
• La valeur 0W de l’indice 0W-20 indique l’aptitude de l’huile à faciliter le démarrage à froid. Les huiles dont l’indice précédant le W est bas facili-
tent davantage les démarrages par temps froid.
• La valeur 20 de l’indice 0W-20 indique la viscosité de l’huile à chaud. Une huile dont l’indice de viscosité est plus élevé (valeur plus grande) peut
être mieux adaptée si le véhicule est utilisé à des vitesses soutenues ou
soumis à de fortes charges.
Température extérieure

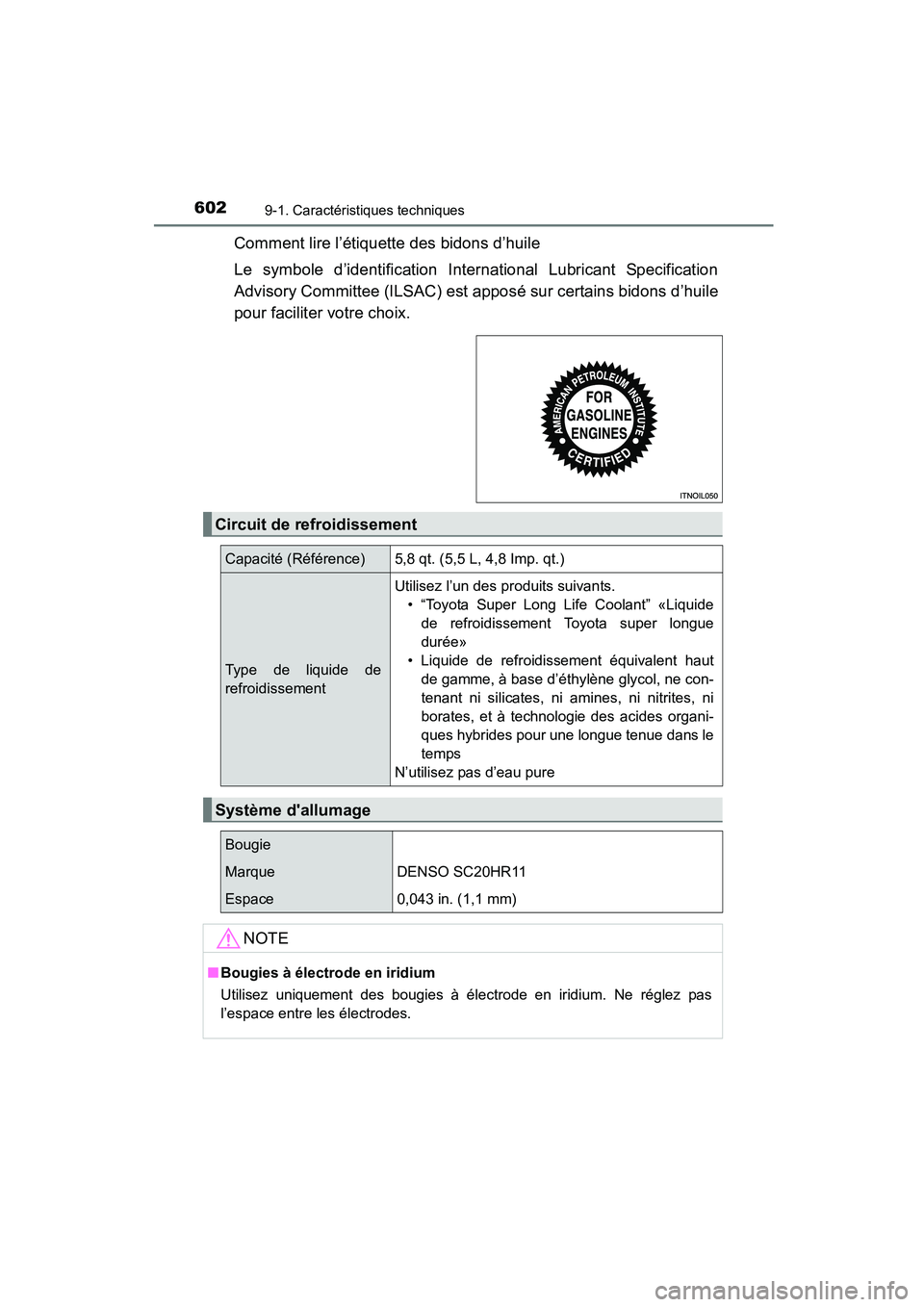

6029-1. Caractéristiques techniques
COROLLA_TMMMS_TMMC_D (OM12J84D)
Comment lire l’étiquette des bidons d’huile
Le symbole d’identification International Lubricant Specification
Advisory Committee (ILSAC) est apposé sur certains bidons d’huile
pour faciliter votre choix.
Circuit de refroidissement
Capacité (Référence)5,8 qt. (5,5 L, 4,8 Imp. qt.)
Type de liquide de
refroidissement
Utilisez l’un des produits suivants.• “Toyota Super Long Life Coolant” «Liquidede refroidissement Toyota super longue
durée»
• Liquide de refroidissement équivalent haut de gamme, à base d’éthylène glycol, ne con-
tenant ni silicates, ni amines, ni nitrites, ni
borates, et à technologie des acides organi-
ques hybrides pour une longue tenue dans le
temps
N’utilisez pas d’eau pure
Système d'allumage
Bougie
MarqueDENSO SC20HR11
Espace0,043 in. (1,1 mm)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne réglez pas
l’espace entre les électrodes.

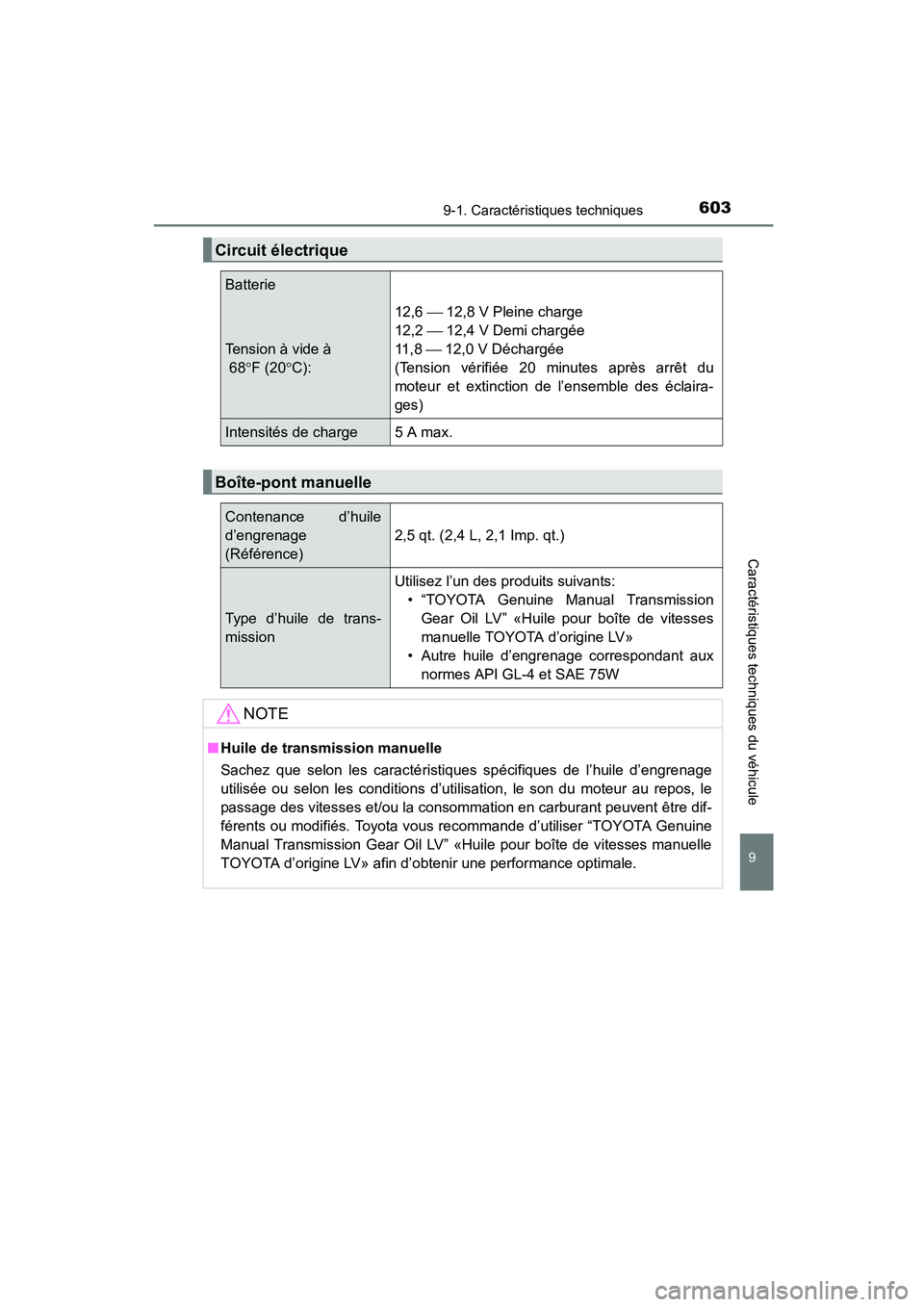

6039-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
COROLLA_TMMMS_TMMC_D (OM12J84D)
Circuit électrique
Batterie
Tension à vide à
68°F (20 °C):
12,6  12,8 V Pleine charge
12,2  12,4 V Demi chargée
11 , 8  12,0 V Déchargée
(Tension vérifiée 20 minutes après arrêt du
moteur et extinction de l’ensemble des éclaira-
ges)
Intensités de charge5 A max.
Boîte-pont manuelle
Contenance d’huile
d’engrenage
(Référence)
2,5 qt. (2,4 L, 2,1 Imp. qt.)
Type d’huile de trans-
mission
Utilisez l’un des produits suivants: • “TOYOTA Genuine Manual TransmissionGear Oil LV” «Huile pour boîte de vitesses
manuelle TOYOTA d’origine LV»
• Autre huile d’engrenage correspondant aux normes API GL-4 et SAE 75W
NOTE
■Huile de transmission manuelle
Sachez que selon les caractéristiques spécifiques de l’huile d’engrenage
utilisée ou selon les conditions d’utilisation, le son du moteur au repos, le
passage des vitesses et/ou la consommation en carburant peuvent être dif-
férents ou modifiés. Toyota vous recommande d’utiliser “TOYOTA Genuine
Manual Transmission Gear Oil LV” «Huile pour boîte de vitesses manuelle
TOYOTA d’origine LV» afin d’obtenir une performance optimale.

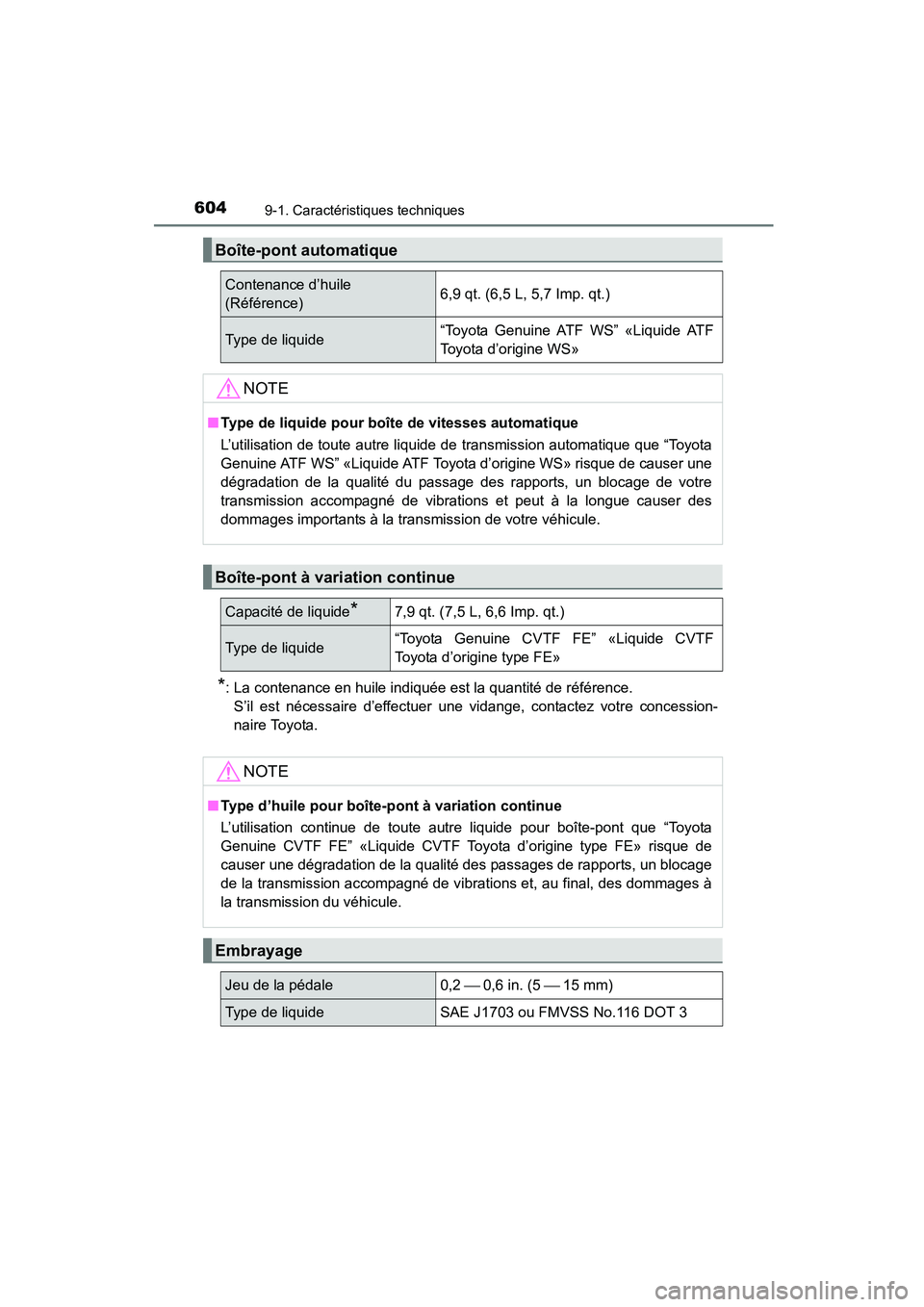

6049-1. Caractéristiques techniques
COROLLA_TMMMS_TMMC_D (OM12J84D)
*: La contenance en huile indiquée est la quantité de référence.S’il est nécessaire d’effectuer une vidange, contactez votre concession-
naire Toyota.
Boîte-pont automatique
Contenance d’huile
(Référence) 6,9 qt. (6,5 L, 5,7 Imp. qt.)
Type de liquide“Toyota Genuine ATF WS” «Liquide ATF
Toyota d’origine WS»
NOTE
■
Type de liquide pour boîte de vitesses automatique
L’utilisation de toute autre liquide de transmission automatique que “Toyota
Genuine ATF WS” «Liquide ATF Toyota d’origine WS» risque de causer une
dégradation de la qualité du passage des rapports, un blocage de votre
transmission accompagné de vibrations et peut à la longue causer des
dommages importants à la transmission de votre véhicule.
Boîte-pont à variation continue
Capacité de liquide*7,9 qt. (7,5 L, 6,6 Imp. qt.)
Type de liquide“Toyota Genuine CV TF FE” «Liquide CVTF
Toyota d’origine type FE»
NOTE
■ Type d’huile pour boîte-pont à variation continue
L’utilisation continue de toute autre liquide pour boîte-pont que “Toyota
Genuine CVTF FE” «Liquide CVTF Toyo ta d’origine type FE» risque de
causer une dégradation de la qualité des passages de rapports, un blocage
de la transmission accompagné de vibrations et, au final, des dommages à
la transmission du véhicule.
Embrayage
Jeu de la pédale 0,2  0,6 in. (5  15 mm)
Type de liquide SAE J1703 ou FMVSS No.116 DOT 3

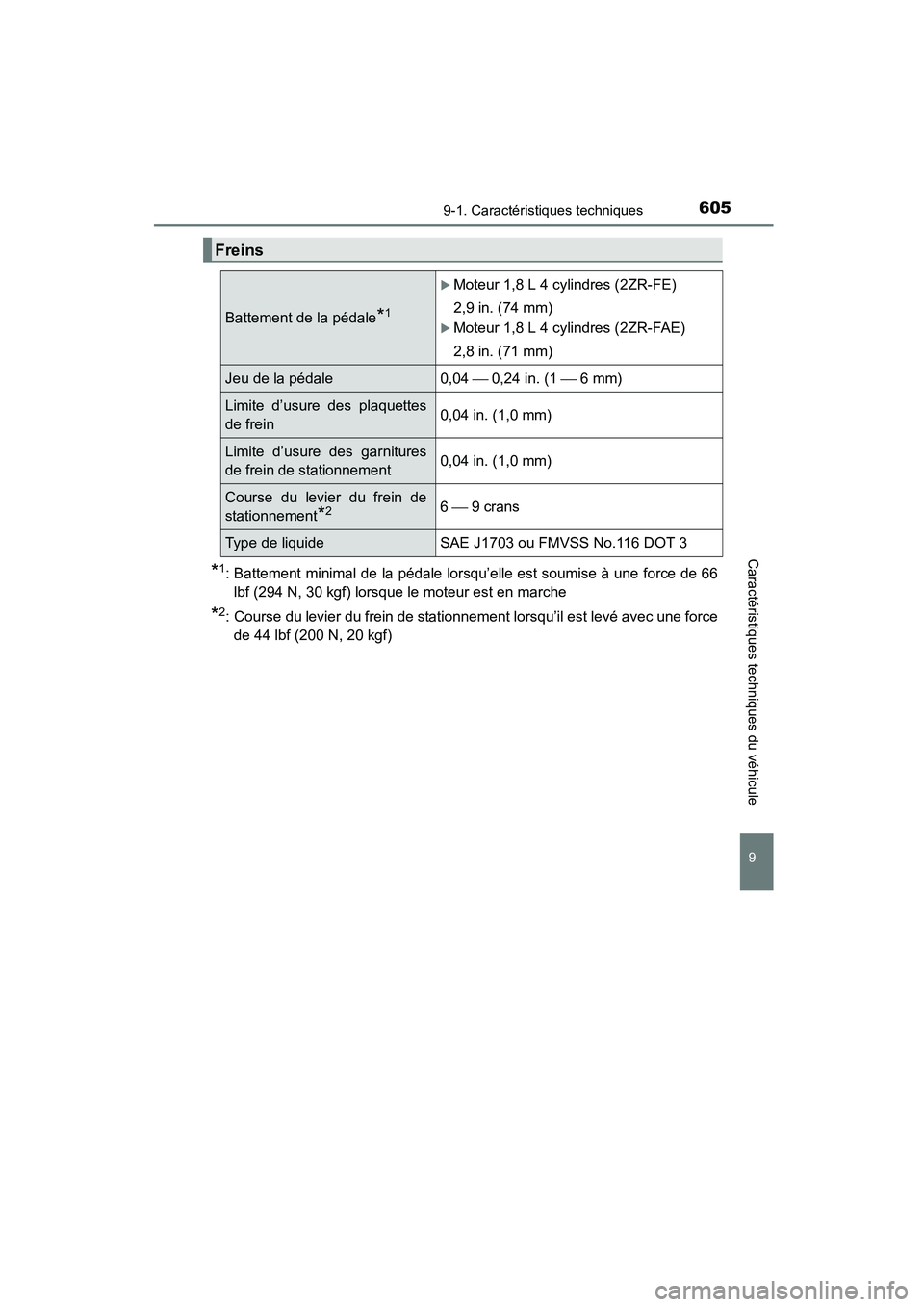

6059-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
COROLLA_TMMMS_TMMC_D (OM12J84D)
*1: Battement minimal de la pédale lorsqu’elle est soumise à une force de 66lbf (294 N, 30 kgf) lorsque le moteur est en marche
*2: Course du levier du frein de stationnement lorsqu’il est levé avec une forcede 44 lbf (200 N, 20 kgf)
Freins
Battement de la pédale*1
XMoteur 1,8 L 4 cylindres (2ZR-FE)
2,9 in. (74 mm)
XMoteur 1,8 L 4 cylindres (2ZR-FAE)
2,8 in. (71 mm)
Jeu de la pédale 0,04  0,24 in. (1  6 mm)
Limite d’usure des plaquettes
de frein0,04 in. (1,0 mm)
Limite d’usure des garnitures
de frein de stationnement0,04 in. (1,0 mm)
Course du levier du frein de
stationnement
*26  9 crans
Type de liquide SAE J1703 ou FMVSS No.116 DOT 3

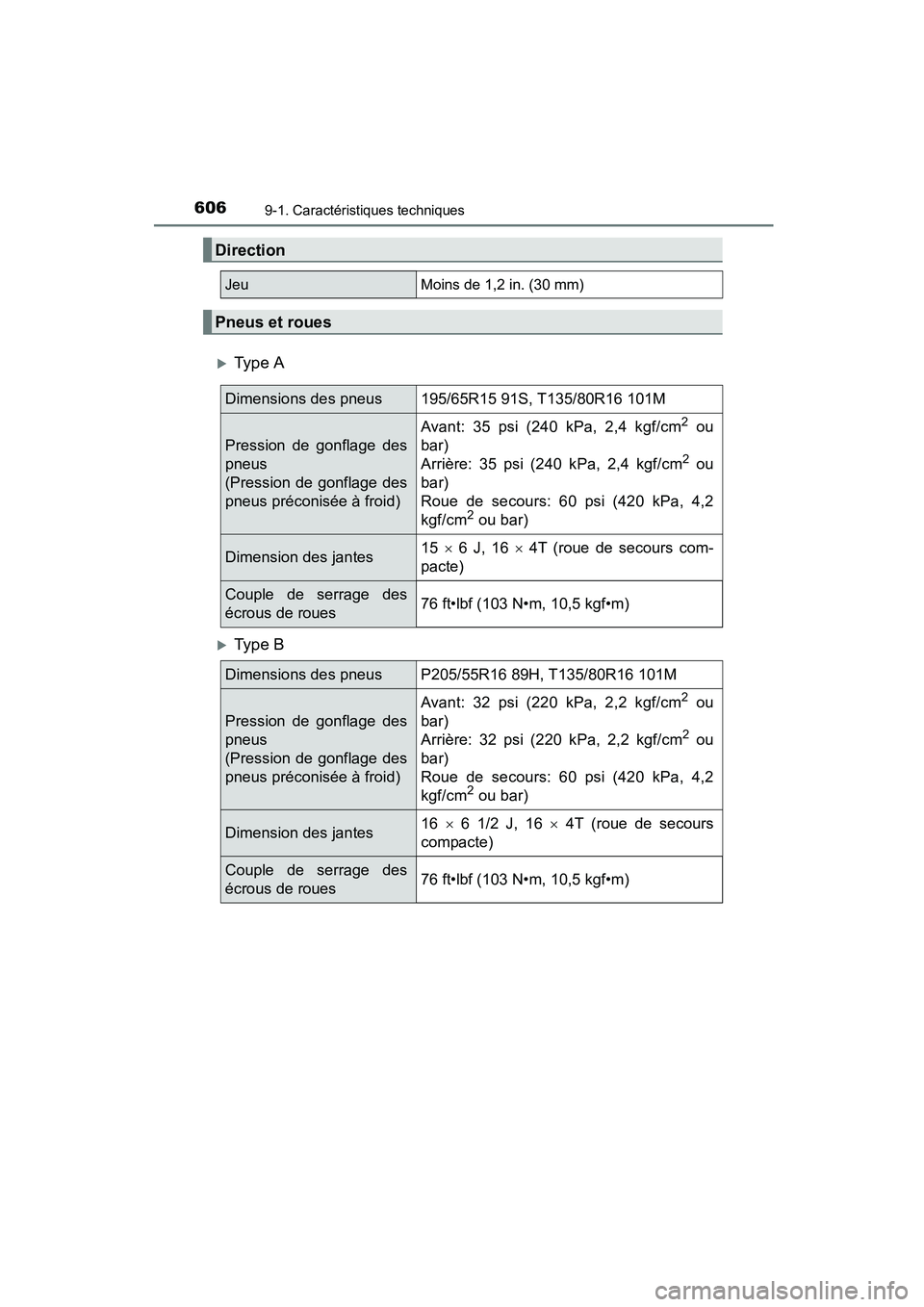

6069-1. Caractéristiques techniques
COROLLA_TMMMS_TMMC_D (OM12J84D)
XType A
XType B
Direction
JeuMoins de 1,2 in. (30 mm)
Pneus et roues
Dimensions des pneus 195/65R15 91S, T135/80R16 101M
Pression de gonflage des
pneus
(Pression de gonflage des
pneus préconisée à froid)Avant: 35 psi (240 kPa, 2,4 kgf/cm
2 ou
bar)
Arrière: 35 psi (240 kPa, 2,4 kgf/cm
2 ou
bar)
Roue de secours: 60 psi (420 kPa, 4,2
kgf/cm
2 ou bar)
Dimension des jantes 15
× 6 J, 16 × 4T (roue de secours com-
pacte)
Couple de serrage des
écrous de roues76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneus P205/55R16 89H, T135/80R16 101M
Pression de gonflage des
pneus
(Pression de gonflage des
pneus préconisée à froid) Avant: 32 psi (220 kPa, 2,2 kgf/cm
2 ou
bar)
Arrière: 32 psi (220 kPa, 2,2 kgf/cm
2 ou
bar)
Roue de secours: 60 psi (420 kPa, 4,2
kgf/cm
2 ou bar)
Dimension des jantes 16
× 6 1/2 J, 16 × 4T (roue de secours
compacte)
Couple de serrage des
écrous de roues76 ft•lbf (103 N•m, 10,5 kgf•m)
