2016 TOYOTA COROLLA Manuel du propriétaire (in French)

5197-3. Entretien à faire soi-même
7
Entretien et soin
COROLLA_TMMMS_TMMC_D (OM12J84D)

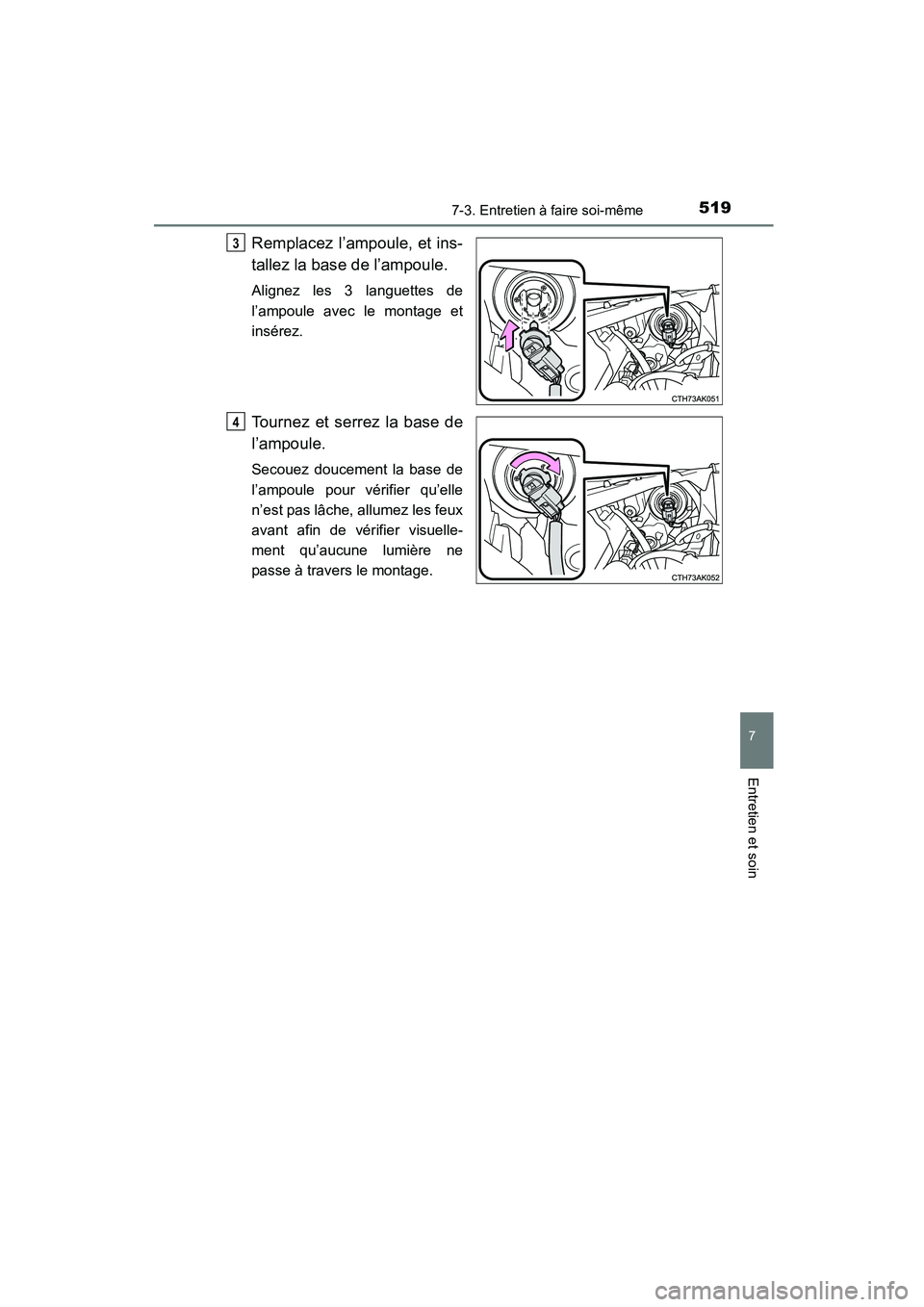

Remplacez l’ampoule, et ins-
tallez la base de l’ampoule.
Alignez les 3 languettes de
l’ampoule avec le montage et
insérez.
Tournez et serrez la base de
l’ampoule.
Secouez doucement la base de
l’ampoule pour vérifier qu’elle
n’est pas lâche, allumez les feux
avant afin de vérifier visuelle-
ment qu’aucune lumière ne
passe à travers le montage.
3
4

5207-3. Entretien à faire soi-même
COROLLA_TMMMS_TMMC_D (OM12J84D)■

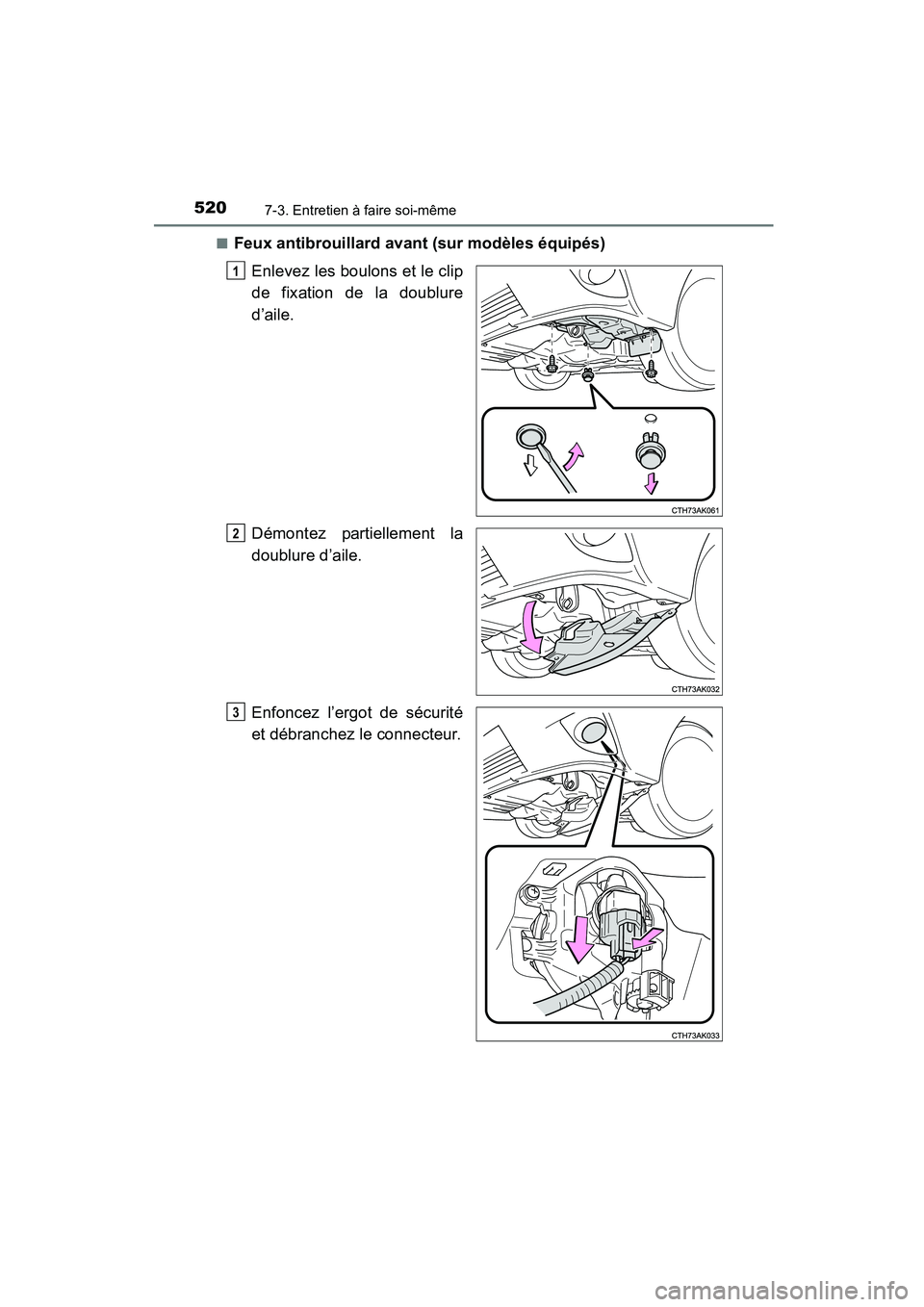

Feux antibrouillard avant (sur modèles équipés)
Enlevez les boulons et le clip
de fixation de la doublure
d’aile.
Démontez partiellement la
doublure d’aile.
Enfoncez l’ergot de sécurité
et débranchez le connecteur.
1
2
3

5217-3. Entretien à faire soi-même
7
Entretien et soin
COROLLA_TMMMS_TMMC_D (OM12J84D)

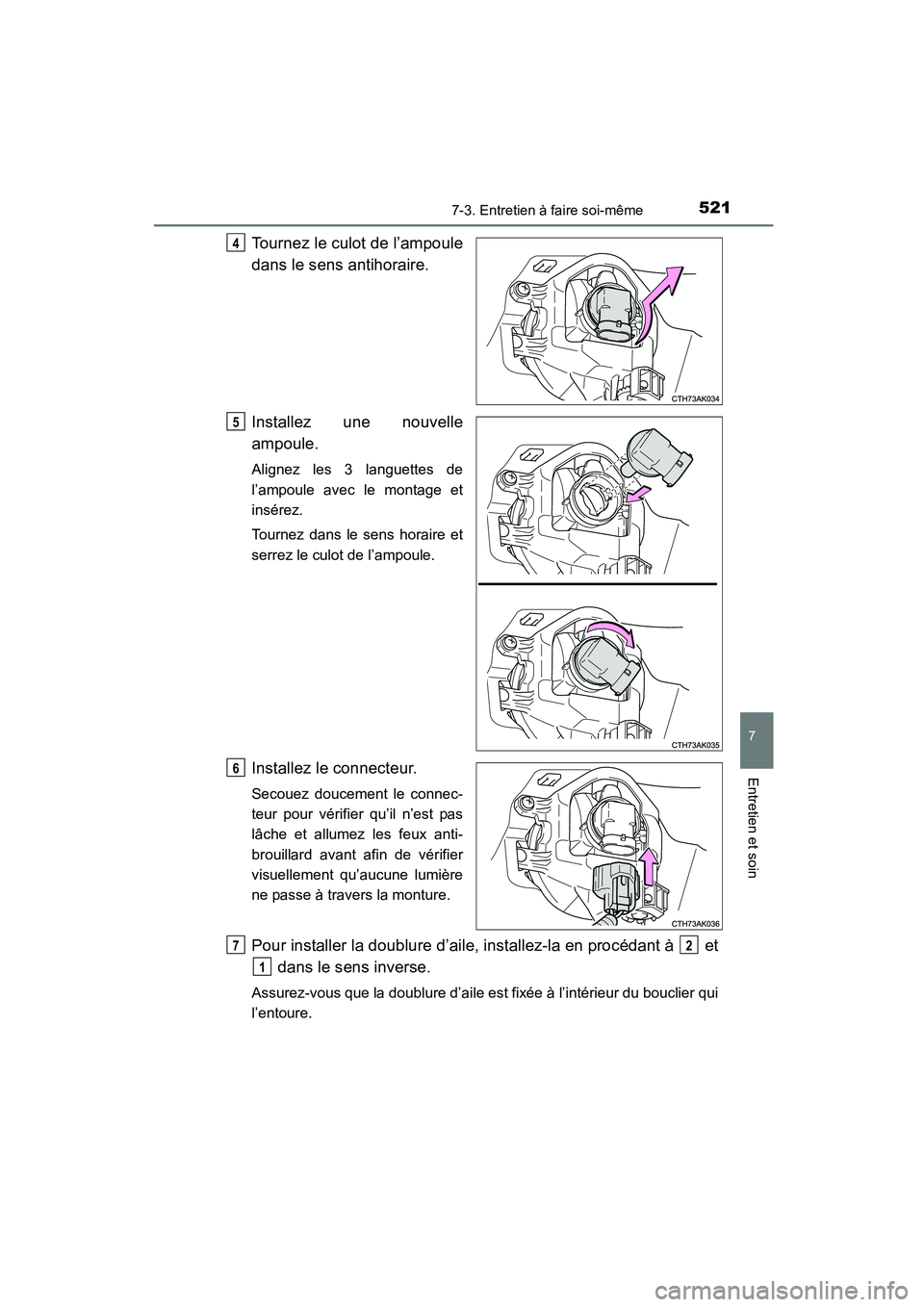

Tournez le culot de l’ampoule
dans le sens antihoraire.
Installez une nouvelle
ampoule.
Alignez les 3 languettes de
l’ampoule avec le montage et
insérez.
Tournez dans le sens horaire et
serrez le culot de l’ampoule.
Installez le connecteur.
Secouez doucement le connec-
teur pour vérifier qu’il n’est pas
lâche et allumez les feux anti-
brouillard avant afin de vérifier
visuellement qu’aucune lumière
ne passe à travers la monture.
Pour installer la doublure d’aile, installez-la en procédant à et dans le sens inverse.
Assurez-vous que la doublure d’aile est fixée à l’intérieur du bouclier qui
l’entoure.
4
5
6
72
1

5227-3. Entretien à faire soi-même
COROLLA_TMMMS_TMMC_D (OM12J84D)■

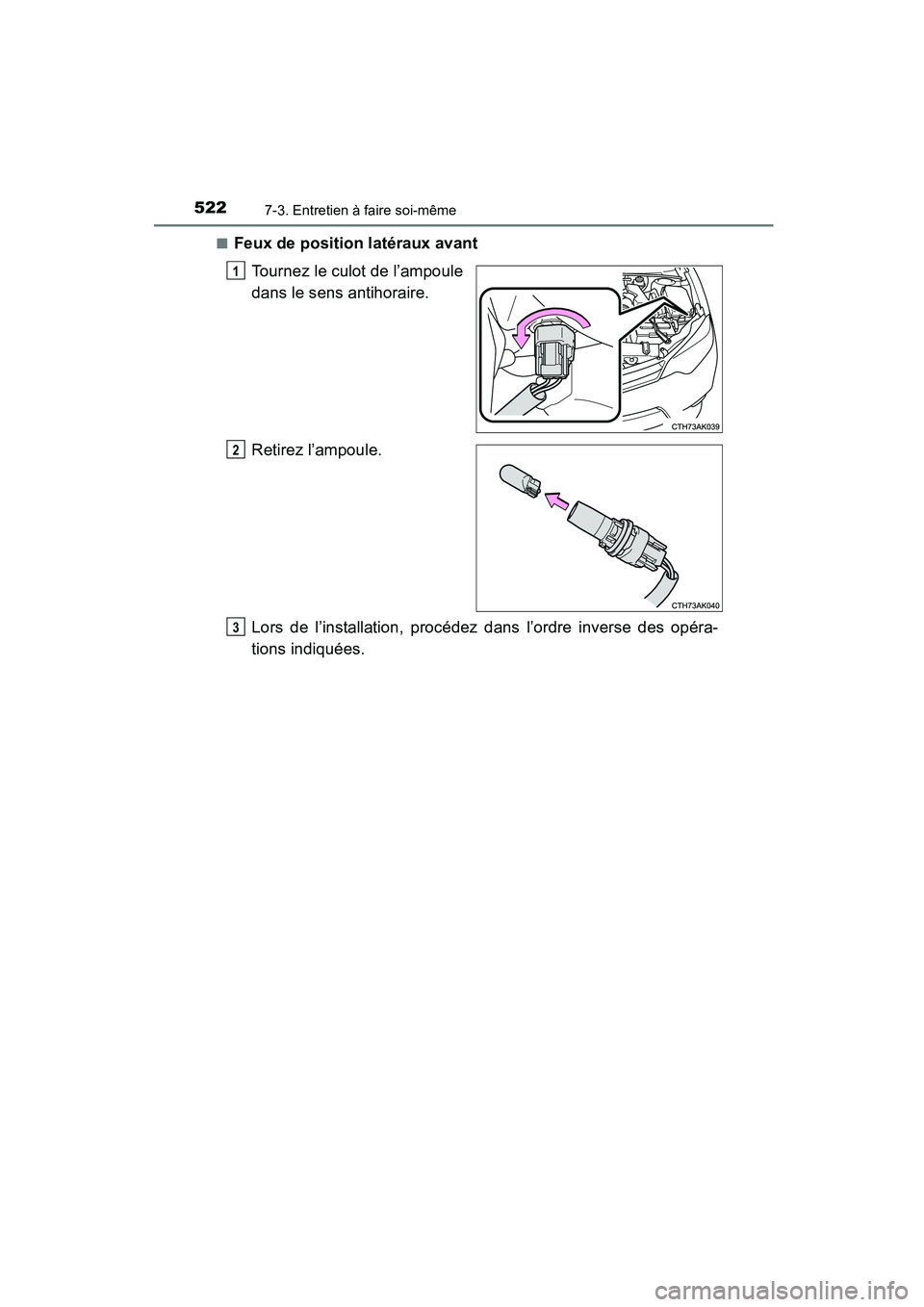

Feux de position latéraux avant
Tournez le culot de l’ampoule
dans le sens antihoraire.
Retirez l’ampoule.
Lors de l’installation, procédez dans l’ordre inverse des opéra-
tions indiquées.
1
2
3

5237-3. Entretien à faire soi-même
7
Entretien et soin
COROLLA_TMMMS_TMMC_D (OM12J84D)■

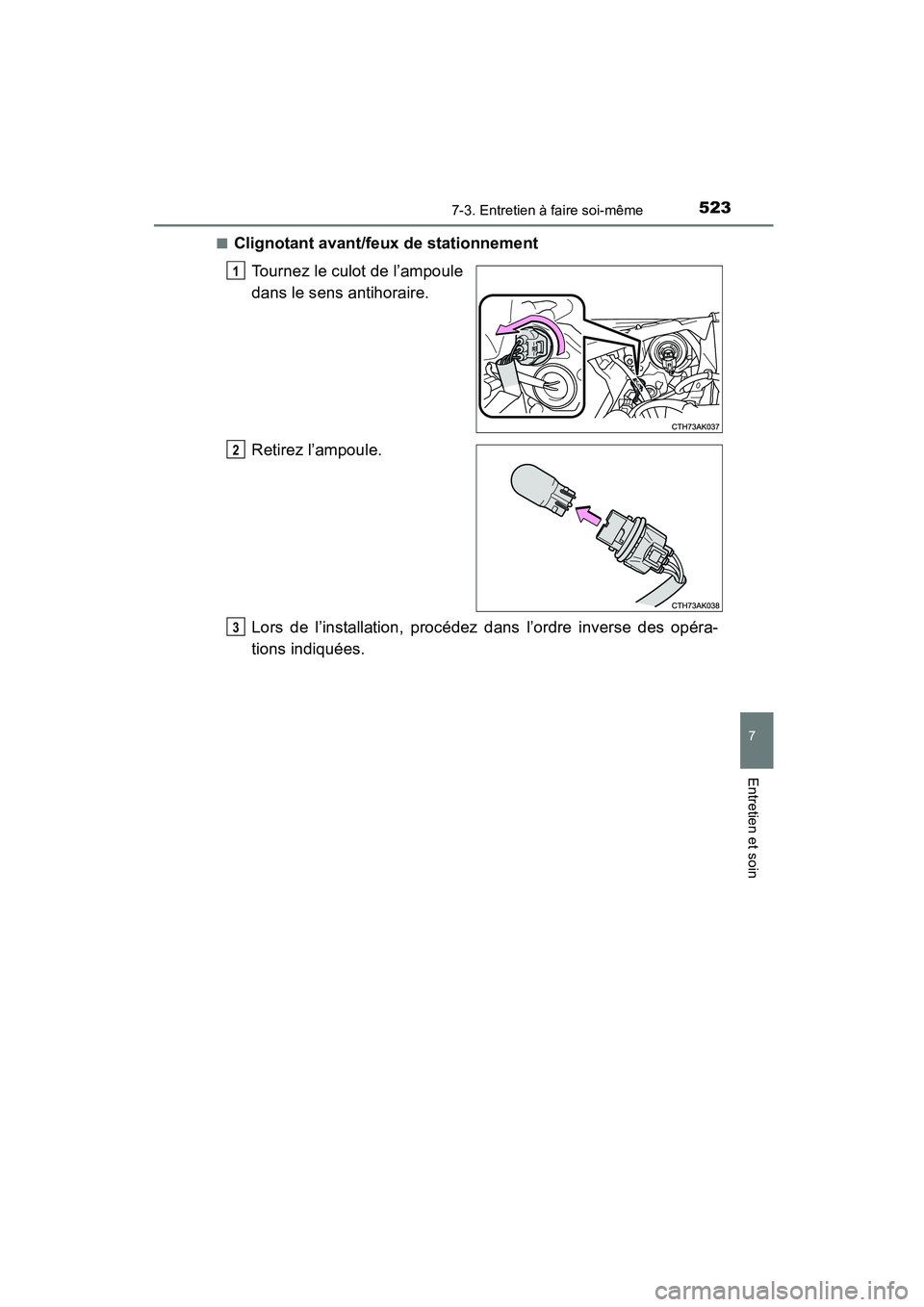

Clignotant avant/feux de stationnement
Tournez le culot de l’ampoule
dans le sens antihoraire.
Retirez l’ampoule.
Lors de l’installation, procédez dans l’ordre inverse des opéra-
tions indiquées.
1
2
3

5247-3. Entretien à faire soi-même
COROLLA_TMMMS_TMMC_D (OM12J84D)■

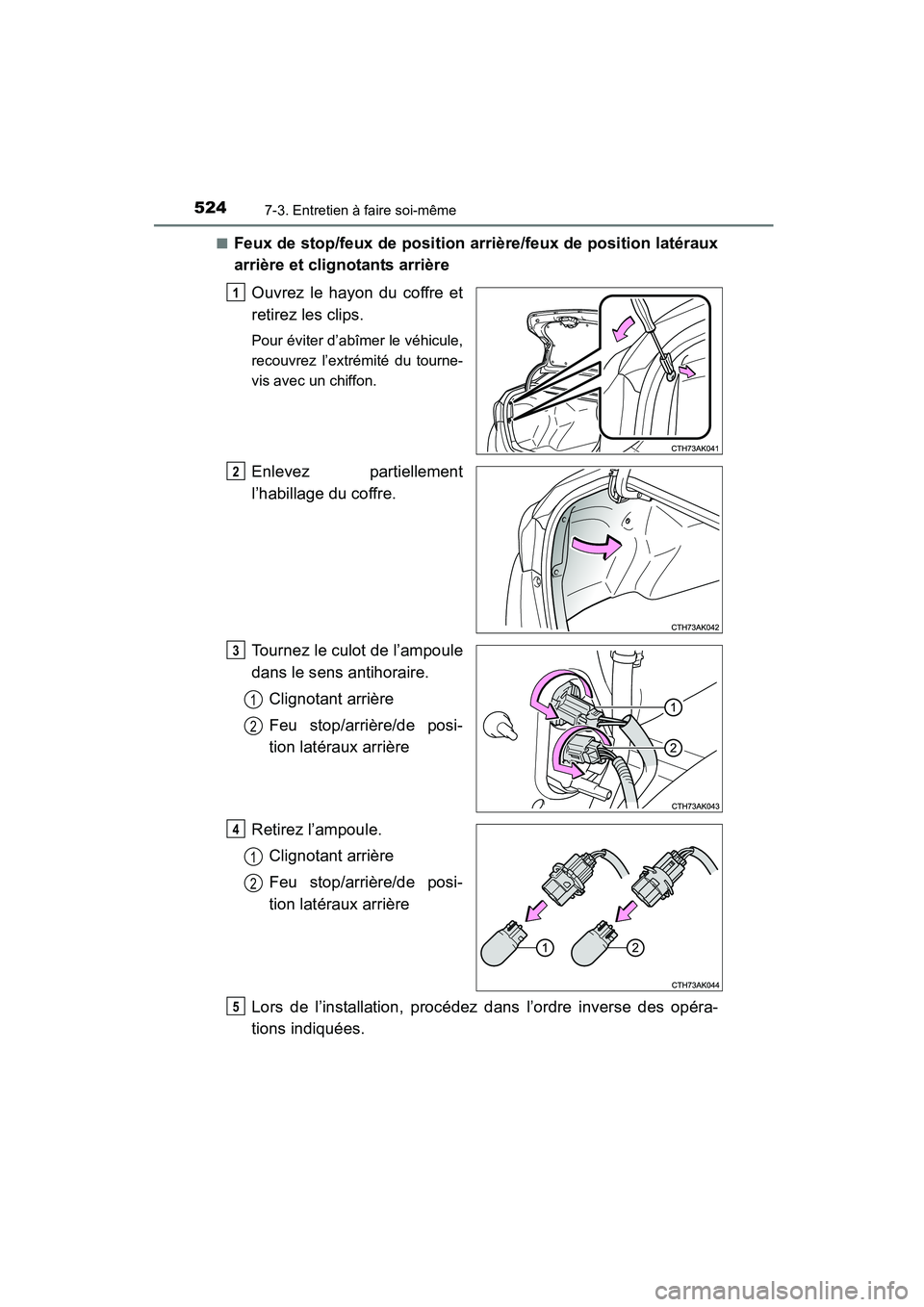

Feux de stop/feux de position arrière/feux de position latéraux
arrière et clignotants arrière
Ouvrez le hayon du coffre et
retirez les clips.
Pour éviter d’abîmer le véhicule,
recouvrez l’extrémité du tourne-
vis avec un chiffon.
Enlevez partiellement
l’habillage du coffre.
Tournez le culot de l’ampoule
dans le sens antihoraire.Clignotant arrière
Feu stop/arrière/de posi-
tion latéraux arrière
Retirez l’ampoule. Clignotant arrière
Feu stop/arrière/de posi-
tion latéraux arrière
Lors de l’installation, procédez dans l’ordre inverse des opéra-
tions indiquées.
1
2
3
1
2
4
1
2
5

5257-3. Entretien à faire soi-même
7
Entretien et soin
COROLLA_TMMMS_TMMC_D (OM12J84D)■

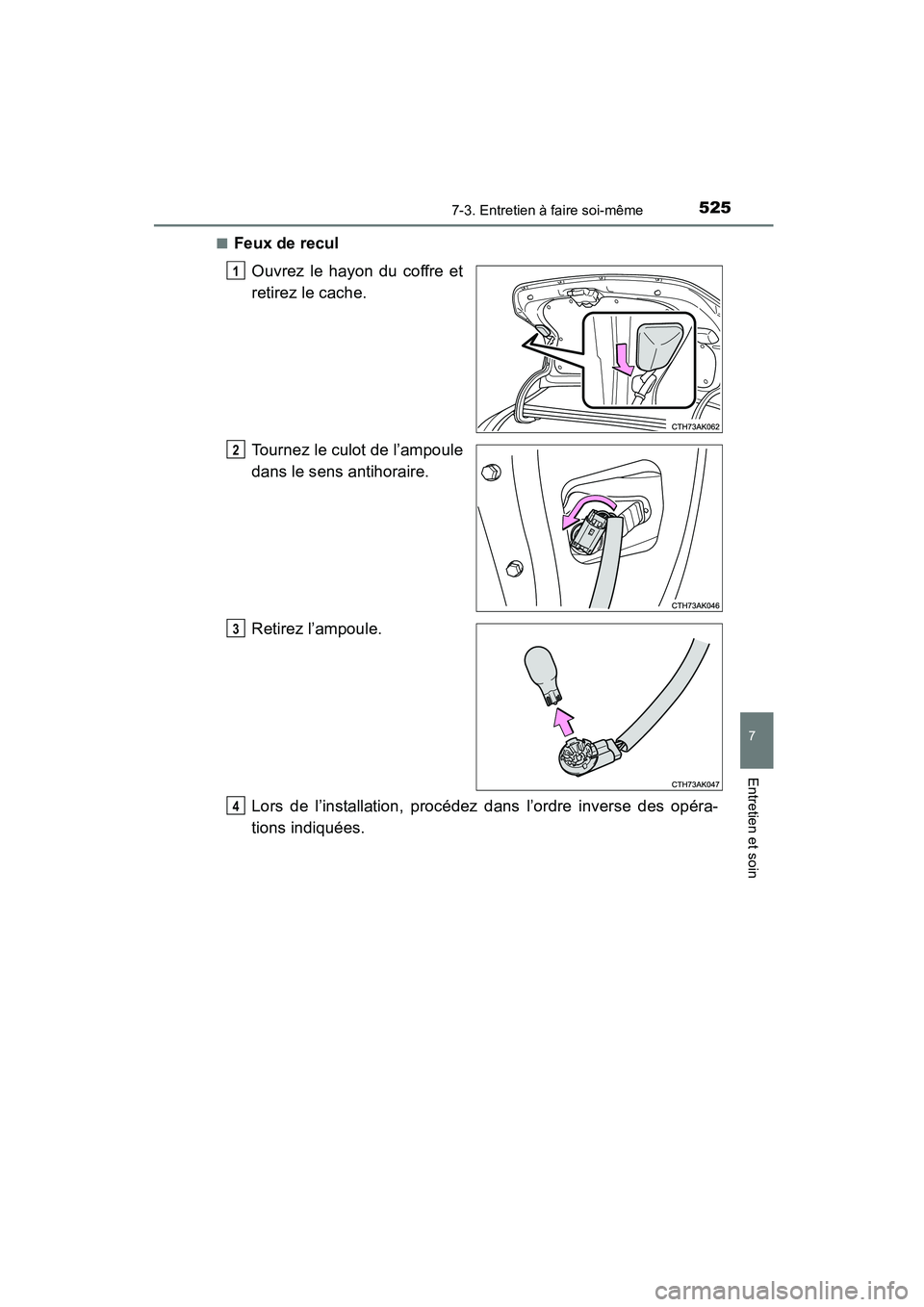

Feux de recul
Ouvrez le hayon du coffre et
retirez le cache.
Tournez le culot de l’ampoule
dans le sens antihoraire.
Retirez l’ampoule.
Lors de l’installation, procédez dans l’ordre inverse des opéra-
tions indiquées.
1
2
3
4

5267-3. Entretien à faire soi-même
COROLLA_TMMMS_TMMC_D (OM12J84D)■

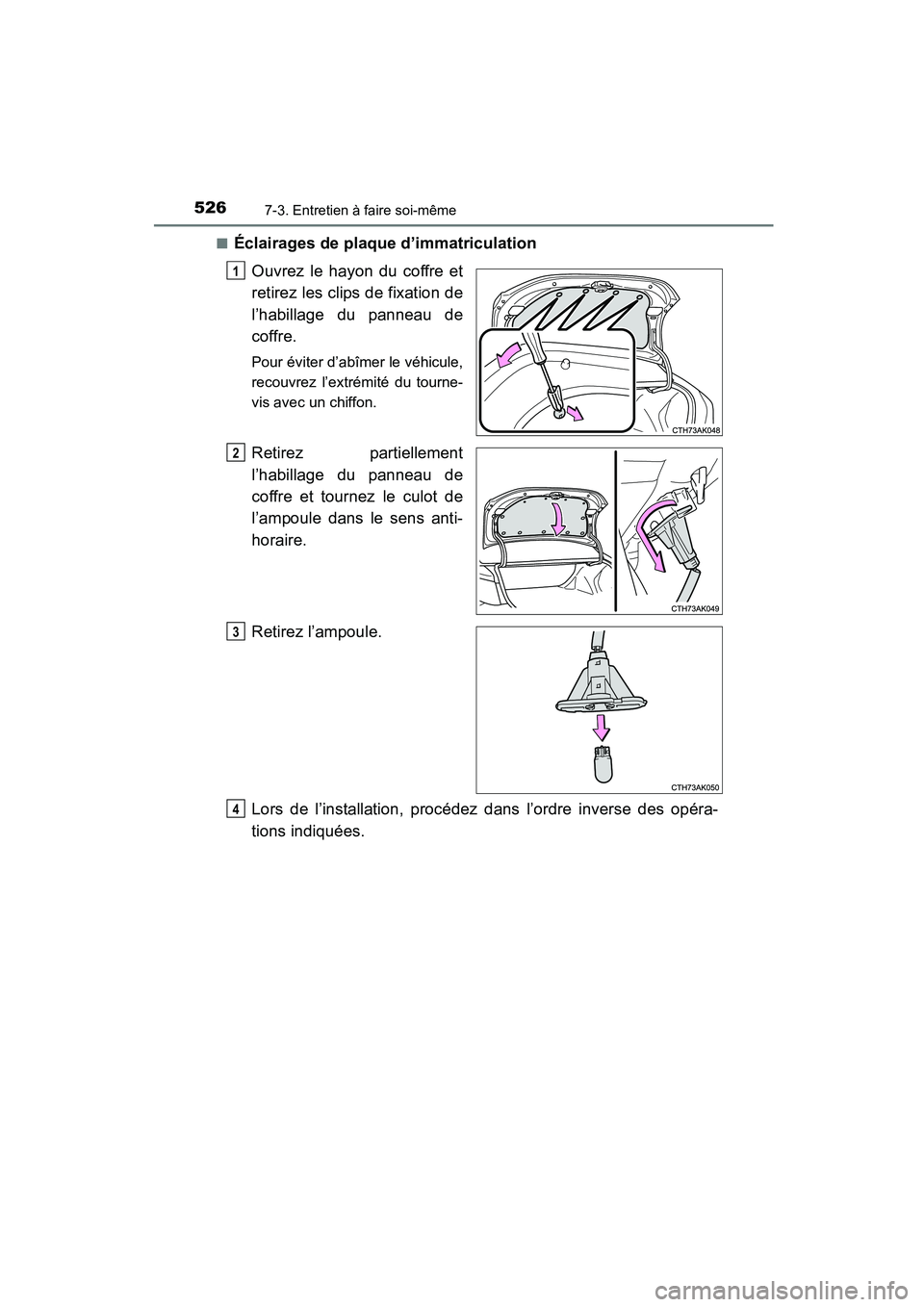

Éclairages de plaque d’immatriculation
Ouvrez le hayon du coffre et
retirez les clips de fixation de
l’habillage du panneau de
coffre.
Pour éviter d’abîmer le véhicule,
recouvrez l’extrémité du tourne-
vis avec un chiffon.
Retirez partiellement
l’habillage du panneau de
coffre et tournez le culot de
l’ampoule dans le sens anti-
horaire.
Retirez l’ampoule.
Lors de l’installation, procédez dans l’ordre inverse des opéra-
tions indiquées.
1
2
3
4
