2016 TOYOTA COROLLA Manuel du propriétaire (in French)

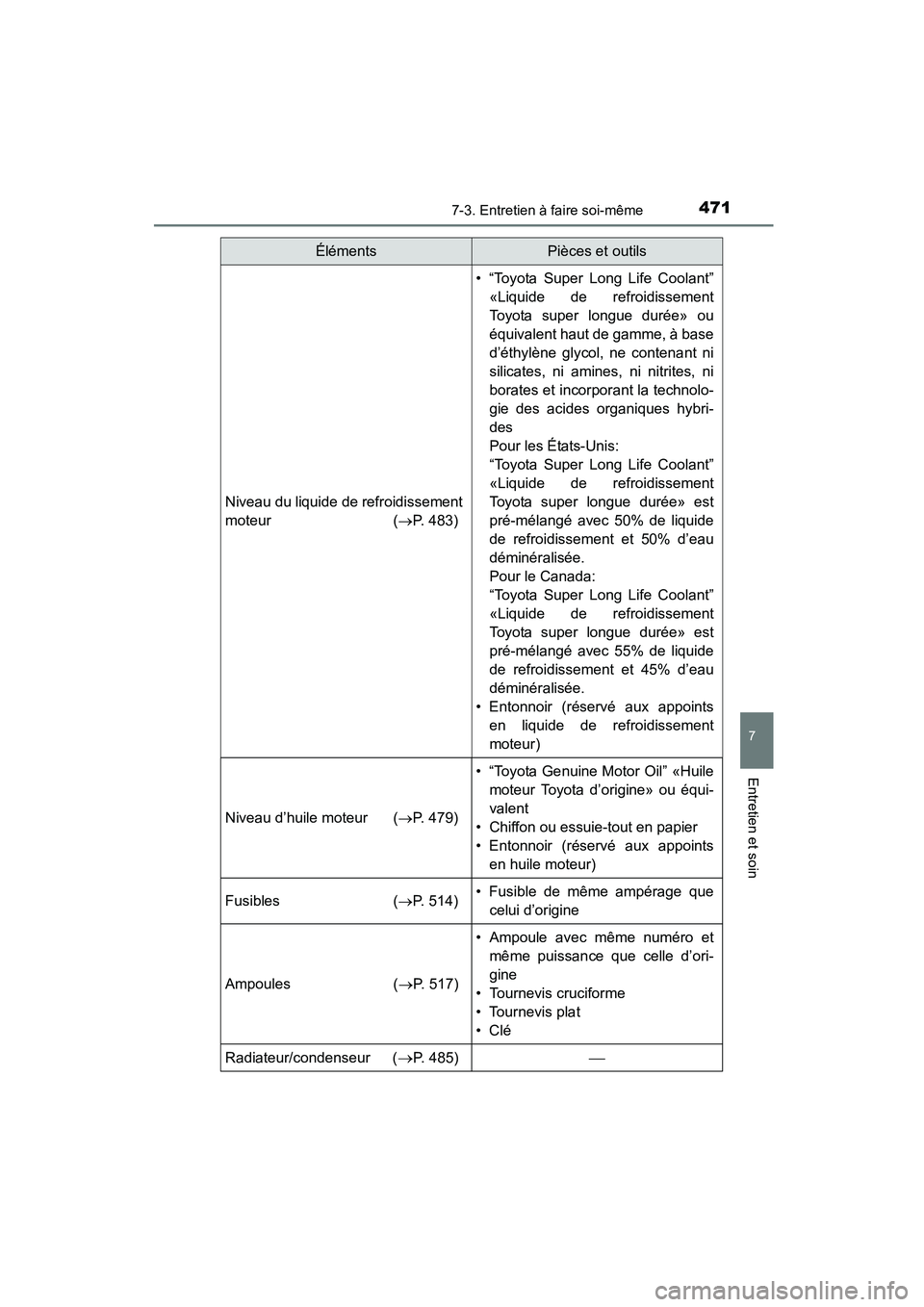

4717-3. Entretien à faire soi-même
7
Entretien et soin
COROLLA_TMMMS_TMMC_D (OM12J84D)
Niveau du liquide de refroidissement
moteur (→P. 483)
• “Toyota Super Long Life Coolant”
«Liquide de refroidissement
Toyota super longue durée» ou
équivalent haut de gamme, à base
d’éthylène glycol, ne contenant ni
silicates, ni amines, ni nitrites, ni
borates et incorporant la technolo-
gie des acides organiques hybri-
des
Pour les États-Unis:
“Toyota Super Long Life Coolant”
«Liquide de refroidissement
Toyota super longue durée» est
pré-mélangé avec 50% de liquide
de refroidissement et 50% d’eau
déminéralisée.
Pour le Canada:
“Toyota Super Long Life Coolant”
«Liquide de refroidissement
Toyota super longue durée» est
pré-mélangé avec 55% de liquide
de refroidissement et 45% d’eau
déminéralisée.
• Entonnoir (réservé aux appoints en liquide de refroidissement
moteur)
Niveau d’huile moteur ( →P. 479)
• “Toyota Genuine Motor Oil” «Huile
moteur Toyota d’origine» ou équi-
valent
• Chiffon ou essuie-tout en papier
• Entonnoir (réservé aux appoints en huile moteur)
Fusibles (→ P. 514)• Fusible de même ampérage que
celui d’origine
Ampoules (→ P. 517)
• Ampoule avec même numéro et
même puissance que celle d’ori-
gine
• Tournevis cruciforme
• Tournevis plat
•Clé
Radiateur/condenseur (→P. 485)
ÉlémentsPièces et outils

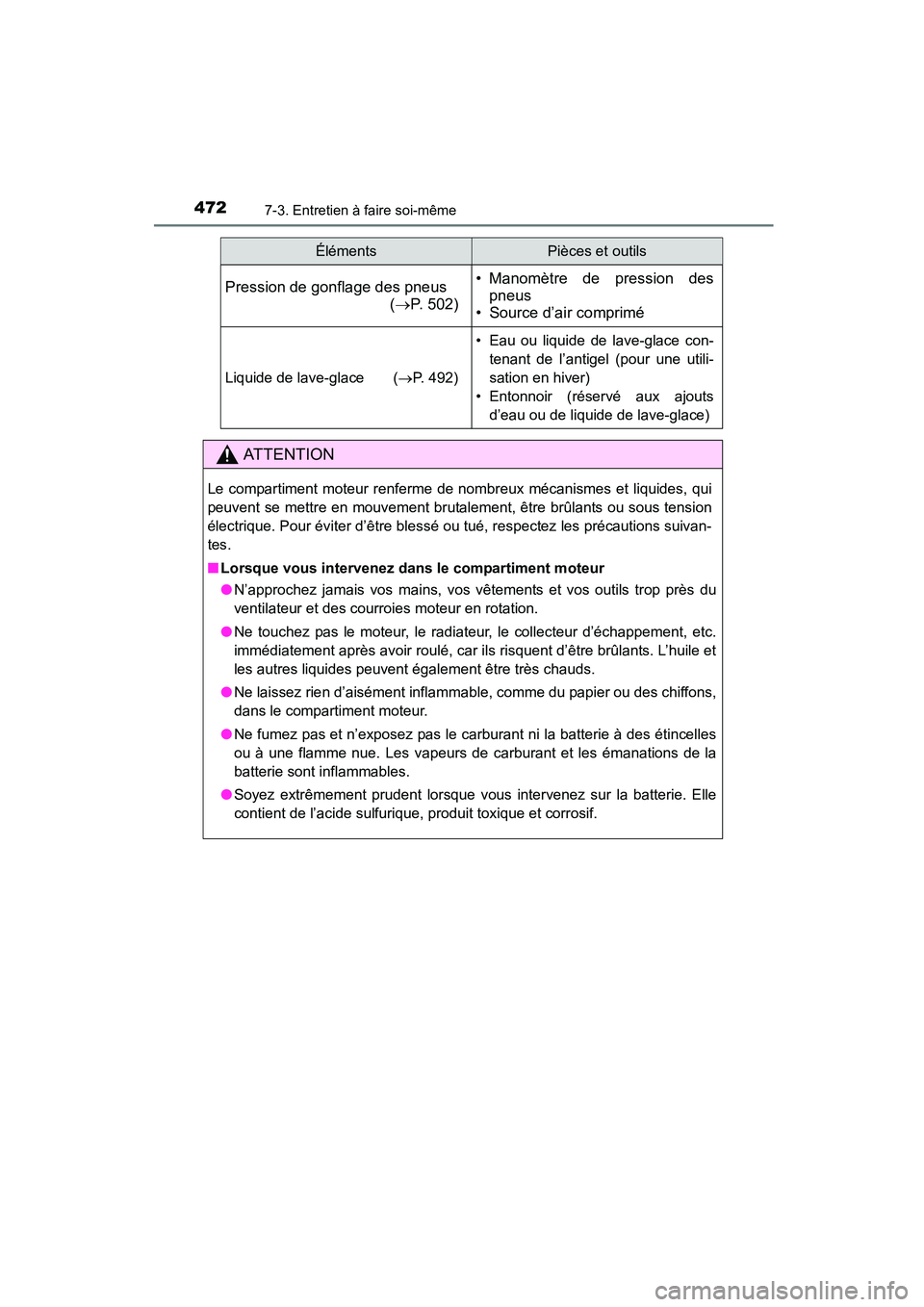

4727-3. Entretien à faire soi-même
COROLLA_TMMMS_TMMC_D (OM12J84D)
Pression de gonflage des pneus(→ P. 502)• Manomètre de pression des
pneus
• Source d’air comprimé
Liquide de lave-glace ( →P. 492)
• Eau ou liquide de lave-glace con-
tenant de l’antigel (pour une utili-
sation en hiver)
• Entonnoir (réservé aux ajouts d’eau ou de liquide de lave-glace)
AT T E N T I O N
Le compartiment moteur renferme de nombreux mécanismes et liquides, qui
peuvent se mettre en mouvement brutalement, être brûlants ou sous tension
électrique. Pour éviter d’être blessé ou tué, respectez les précautions suivan-
tes.
■Lorsque vous intervenez dans le compartiment moteur
●N’approchez jamais vos mains, vos vêtements et vos outils trop près du
ventilateur et des courroies moteur en rotation.
● Ne touchez pas le moteur, le radiateur, le collecteur d’échappement, etc.
immédiatement après avoir roulé, car ils risquent d’être brûlants. L’huile et
les autres liquides peuvent également être très chauds.
● Ne laissez rien d’aisément inflammable, comme du papier ou des chiffons,
dans le compartiment moteur.
● Ne fumez pas et n’exposez pas le carburant ni la batterie à des étincelles
ou à une flamme nue. Les vapeurs de carburant et les émanations de la
batterie sont inflammables.
● Soyez extrêmement prudent lorsque vous intervenez sur la batterie. Elle
contient de l’acide sulfurique, produit toxique et corrosif.
ÉlémentsPièces et outils

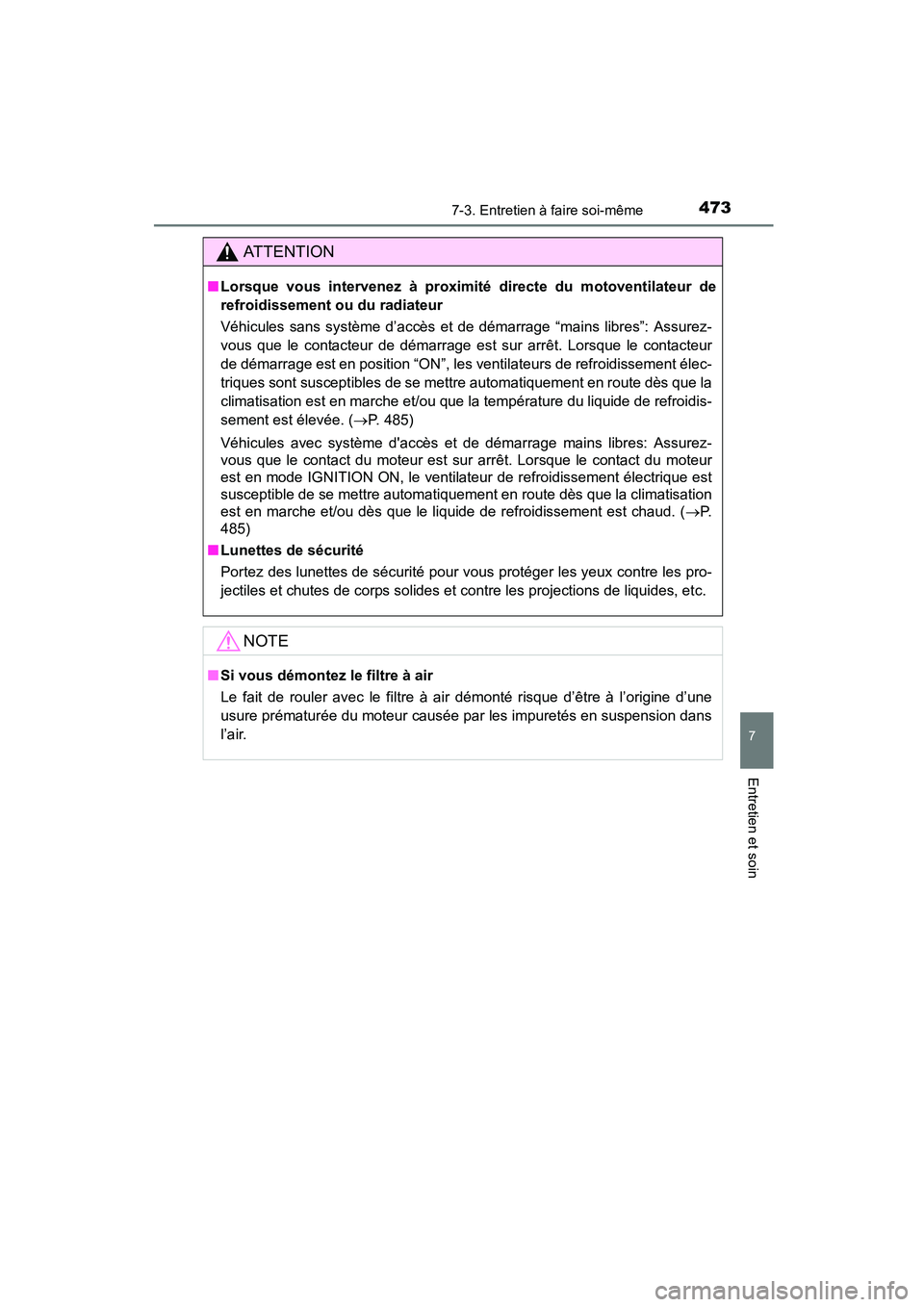

4737-3. Entretien à faire soi-même
7
Entretien et soin
COROLLA_TMMMS_TMMC_D (OM12J84D)
AT T E N T I O N
■Lorsque vous intervenez à proximité directe du motoventilateur de
refroidissement ou du radiateur
Véhicules sans système d’accès et de démarrage “mains libres”: Assurez-
vous que le contacteur de démarrage est sur arrêt. Lorsque le contacteur
de démarrage est en position “ON”, les ventilateurs de refroidissement élec-
triques sont susceptibles de se mettre automatiquement en route dès que la
climatisation est en marche et/ou que la température du liquide de refroidis-
sement est élevée. ( →P. 485)
Véhicules avec système d'accès et de démarrage mains libres: Assurez-
vous que le contact du moteur est sur arrêt. Lorsque le contact du moteur
est en mode IGNITION ON, le ventilateur de refroidissement électrique est
susceptible de se mettre automatiquement en route dès que la climatisation
est en marche et/ou dès que le liquide de refroidissement est chaud. ( →P.
485)
■ Lunettes de sécurité
Portez des lunettes de sécurité pour vous protéger les yeux contre les pro-
jectiles et chutes de corps solides et contre les projections de liquides, etc.
NOTE
■Si vous démontez le filtre à air
Le fait de rouler avec le filtre à air démonté risque d’être à l’origine d’une
usure prématurée du moteur causée par les impuretés en suspension dans
l’air.

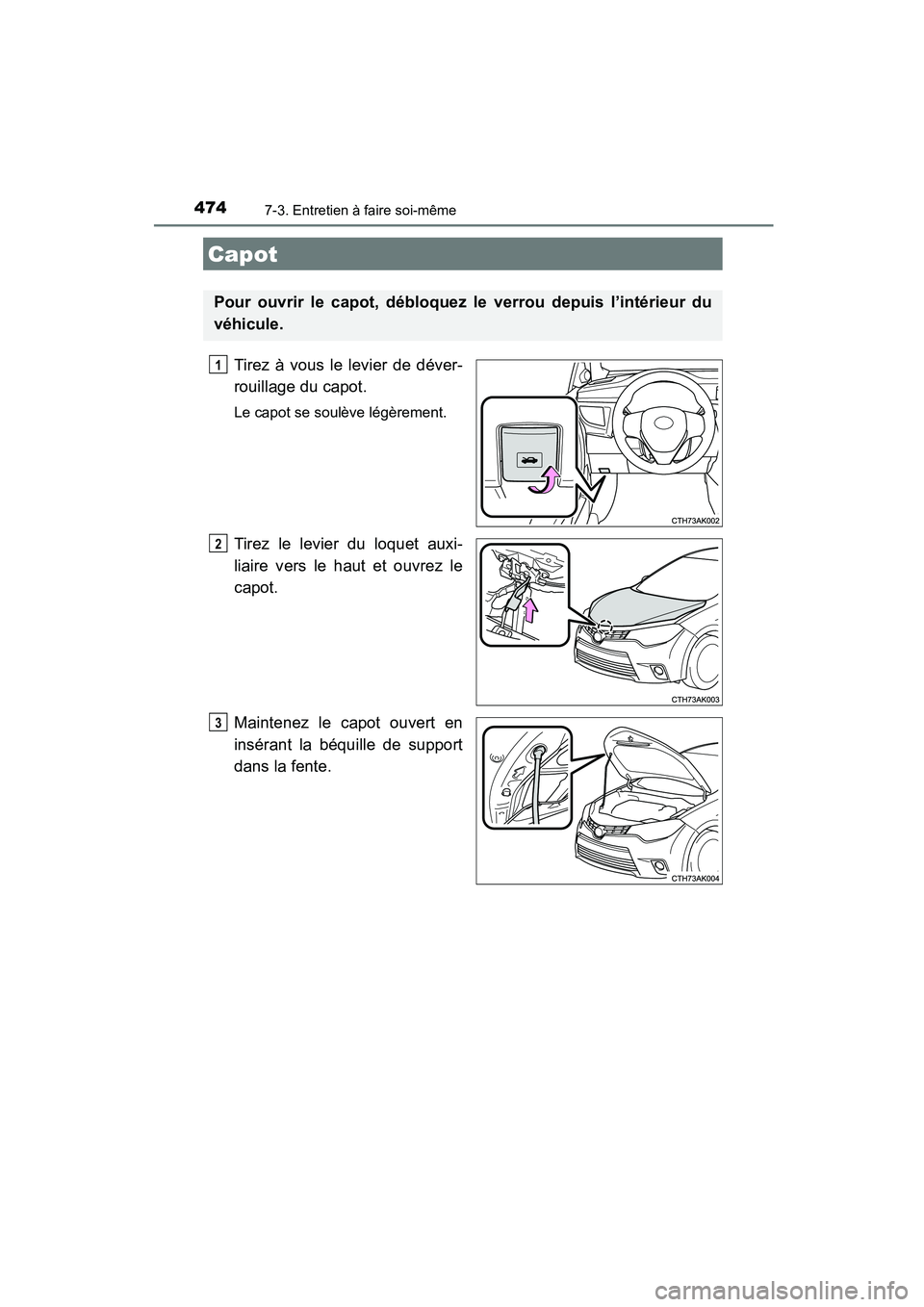

4747-3. Entretien à faire soi-même
COROLLA_TMMMS_TMMC_D (OM12J84D)
Tirez à vous le levier de déver-
rouillage du capot.
Le capot se soulève légèrement.
Tirez le levier du loquet auxi-
liaire vers le haut et ouvrez le
capot.
Maintenez le capot ouvert en
insérant la béquille de support
dans la fente.
Capot
Pour ouvrir le capot, débloquez le verrou depuis l’intérieur du
véhicule.
1
2
3

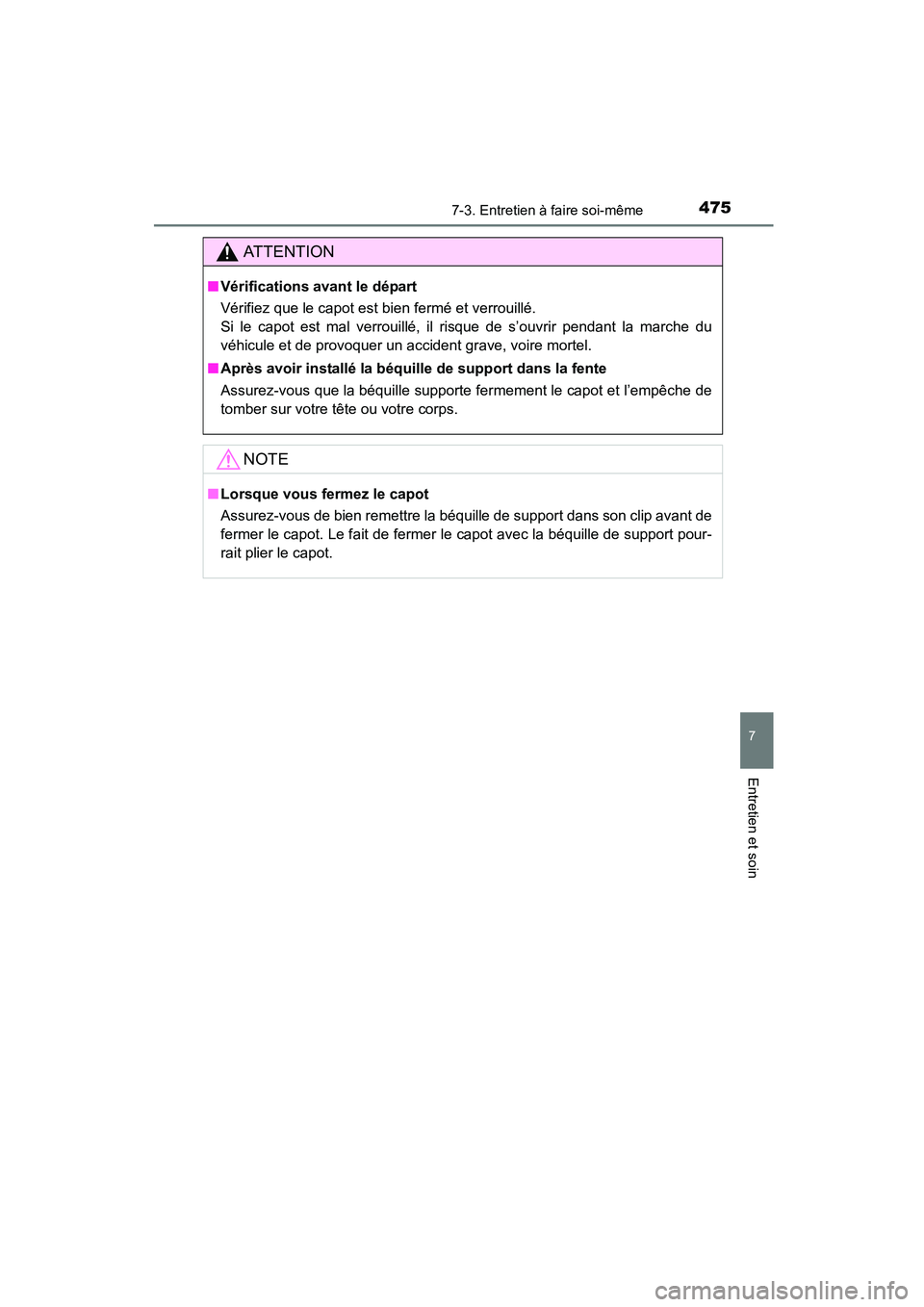

4757-3. Entretien à faire soi-même
7
Entretien et soin
COROLLA_TMMMS_TMMC_D (OM12J84D)
AT T E N T I O N
■Vérifications avant le départ
Vérifiez que le capot est bien fermé et verrouillé.
Si le capot est mal verrouillé, il risque de s’ouvrir pendant la marche du
véhicule et de provoquer un accident grave, voire mortel.
■ Après avoir installé la béquille de support dans la fente
Assurez-vous que la béquille supporte fermement le capot et l’empêche de
tomber sur votre tête ou votre corps.
NOTE
■Lorsque vous fermez le capot
Assurez-vous de bien remettre la béquille de support dans son clip avant de
fermer le capot. Le fait de fermer le capot avec la béquille de support pour-
rait plier le capot.

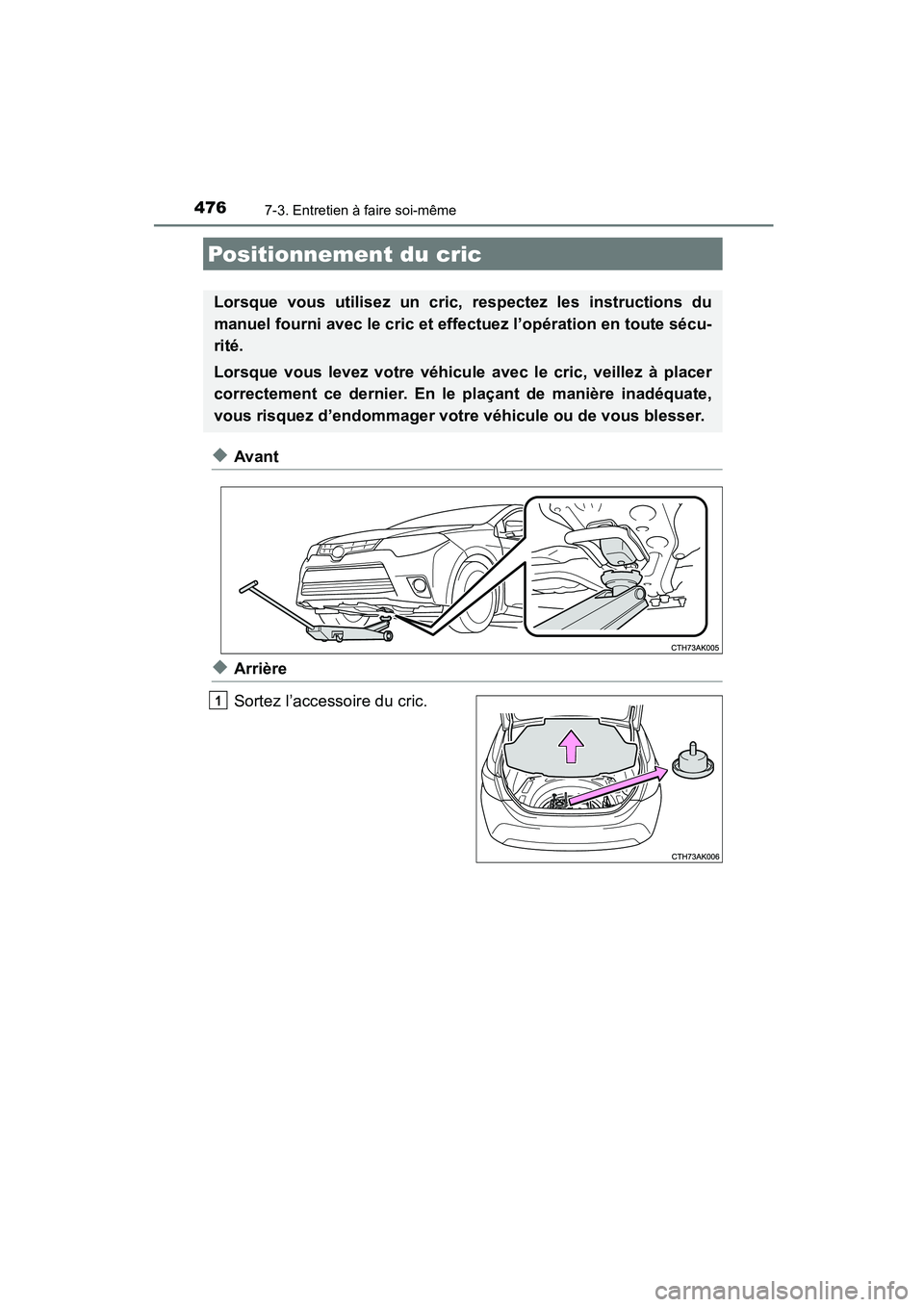

4767-3. Entretien à faire soi-même
COROLLA_TMMMS_TMMC_D (OM12J84D)
◆Avant
◆Arrière
Sortez l’accessoire du cric.
Positionnement du cric
Lorsque vous utilisez un cric, respectez les instructions du
manuel fourni avec le cric et effectuez l’opération en toute sécu-
rité.
Lorsque vous levez votre véhicule avec le cric, veillez à placer
correctement ce dernier. En le plaçant de manière inadéquate,
vous risquez d’endommager votre véhicule ou de vous blesser.
1

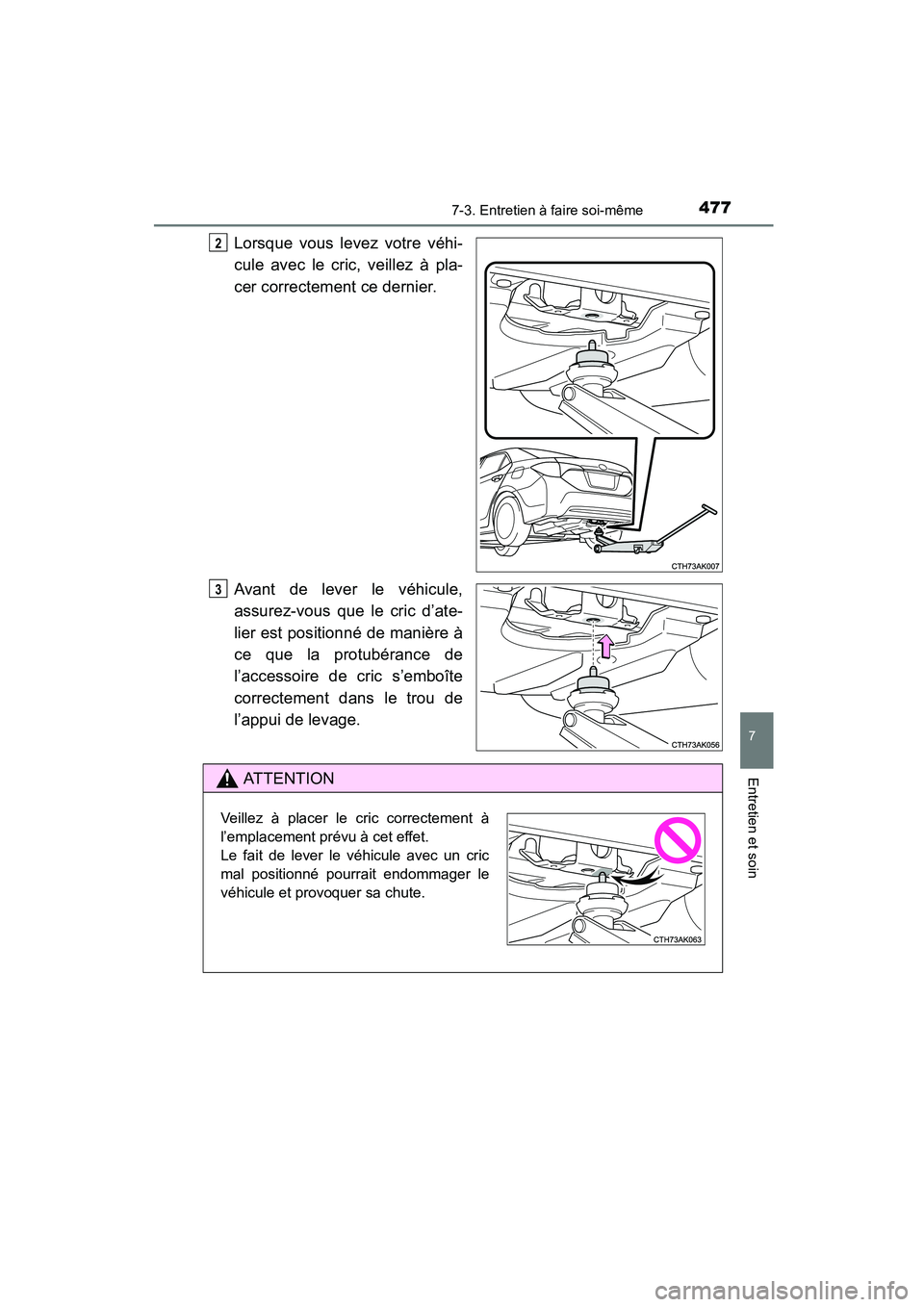

4777-3. Entretien à faire soi-même
7
Entretien et soin
COROLLA_TMMMS_TMMC_D (OM12J84D)
Lorsque vous levez votre véhi-
cule avec le cric, veillez à pla-
cer correctement ce dernier.
Avant de lever le véhicule,
assurez-vous que le cric d’ate-
lier est positionné de manière à
ce que la protubérance de
l’accessoire de cric s’emboîte
correctement dans le trou de
l’appui de levage.2
3
AT T E N T I O N
Veillez à placer le cric correctement à
l’emplacement prévu à cet effet.
Le fait de lever le véhicule avec un cric
mal positionné pourrait endommager le
véhicule et provoquer sa chute.

4787-3. Entretien à faire soi-même
COROLLA_TMMMS_TMMC_D (OM12J84D)

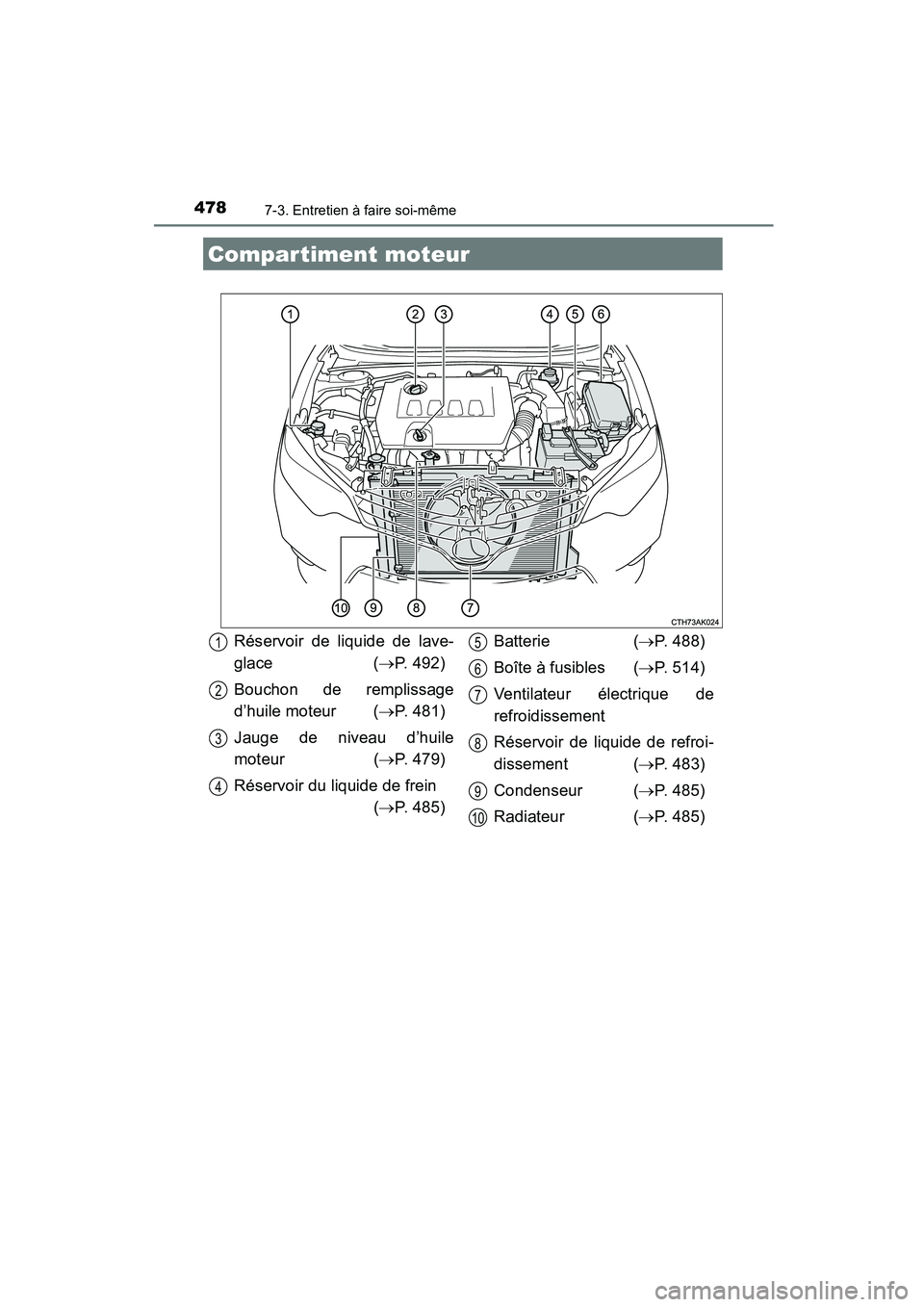

Compartiment moteur
Réservoir de liquide de lave-
glace (→P. 492)
Bouchon de remplissage
d’huile moteur ( →P. 481)
Jauge de niveau d’huile
moteur (→ P. 479)
Réservoir du liquide de frein (→P. 485) Batterie
(→ P. 488)
Boîte à fusibles ( →P. 514)
Ventilateur électrique de
refroidissement
Réservoir de liquide de refroi-
dissement ( →P. 483)
Condenseur ( →P. 485)
Radiateur ( →P. 485)1
2
3
4
5
6
7
8
9
10
