2016 TOYOTA C-HR Omistajan Käsikirja (in Finnish)

6257-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM10528FI■
Etusumuvalot (joissakin polttimotyyppisissä malleissa)
Irrota ruuvi ja kiinnike ja irrota
sisälokasuoja osittain.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
Käännä polttimon liitintä vas-
tapäivään ja poista se.
1
2
3
OM10528FI.book Page 625 Thursday, January 19, 2017 2:19 AM

6267-3. Tee-se-itse-huolto
OM10528FI
Vaihda uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen. Käännä myötä-
päivään ja varmistu polttimon
kannan kiinnittymisestä.
Asenna liitin.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä. Käännä etusumu-
valo päälle ja varmistu, ettei
valoa näy asennuskohdassa.
Asenna sisälokasuoja takai-
sin paikoilleen ja kiinnitä
ruuvi ja pidike.
Varmistu, että sisälokasuoja
tulee kiinnitetyksi puskurin sisä-
pintaan.
4
5
6
OM10528FI.book Page 626 Thursday, January 19, 2017 2:19 AM

6277-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM10528FI■
Etusuuntavalot (
polttimotyyppinen)
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
3
OM10528FI.book Page 627 Thursday, January 19, 2017 2:19 AM

6287-3. Tee-se-itse-huolto
OM10528FI■
Takasuuntavalot (polttimotyyppinen)
Avaa takaluukku ja irrota
suojus.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Irrota 2 ruuvia ja vedä
umpiota auton takaosaa kohti
sen irrottamiseksi.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun kiinnität polttimon, suorita vaiheet ja päinvastaisessa
järjestyksessä kuin sitä irrottaessasi.
1
2
3
4
534
OM10528FI.book Page 628 Thursday, January 19, 2017 2:19 AM

6297-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM10528FI
Asenna umpio.
Kohdista valaisimessa olevat
ohjaimet ( ) ja tapit ( ) asen-
nusaukossa oleviin vastakappa-
leisiin, kun kiinnität valaisinta.
Kiinnitä kaksi ruuvia.
Aseta suojus takaisin paikoil-
leen.
6
12
7
8
OM10528FI.book Page 629 Thursday, January 19, 2017 2:19 AM

6307-3. Tee-se-itse-huolto
OM10528FI■
Peruutusvalot (polttimotyyppinen)
Avaa takaluukku ja irrota
suojus.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
3
4
OM10528FI.book Page 630 Thursday, January 19, 2017 2:19 AM

6317-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM10528FI■

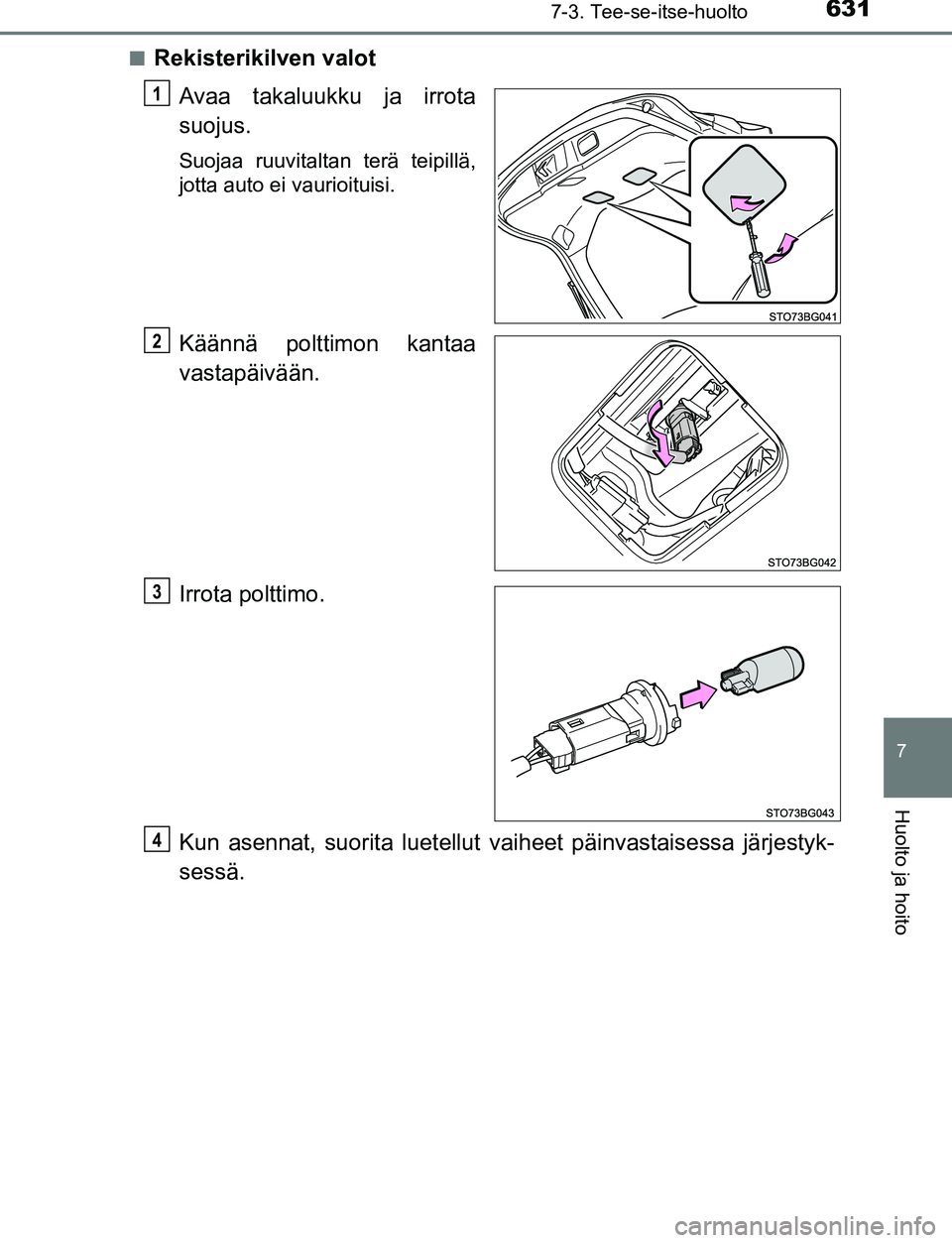

Rekisterikilven valot
Avaa takaluukku ja irrota
suojus.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
3
4
OM10528FI.book Page 631 Thursday, January 19, 2017 2:19 AM

6327-3. Tee-se-itse-huolto
OM10528FI■
Takasumuvalo
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
3
OM10528FI.book Page 632 Thursday, January 19, 2017 2:19 AM
