2016 TOYOTA C-HR Omistajan Käsikirja (in Finnish)

6738-2. Toimenpiteet häiriön sattuessa
8

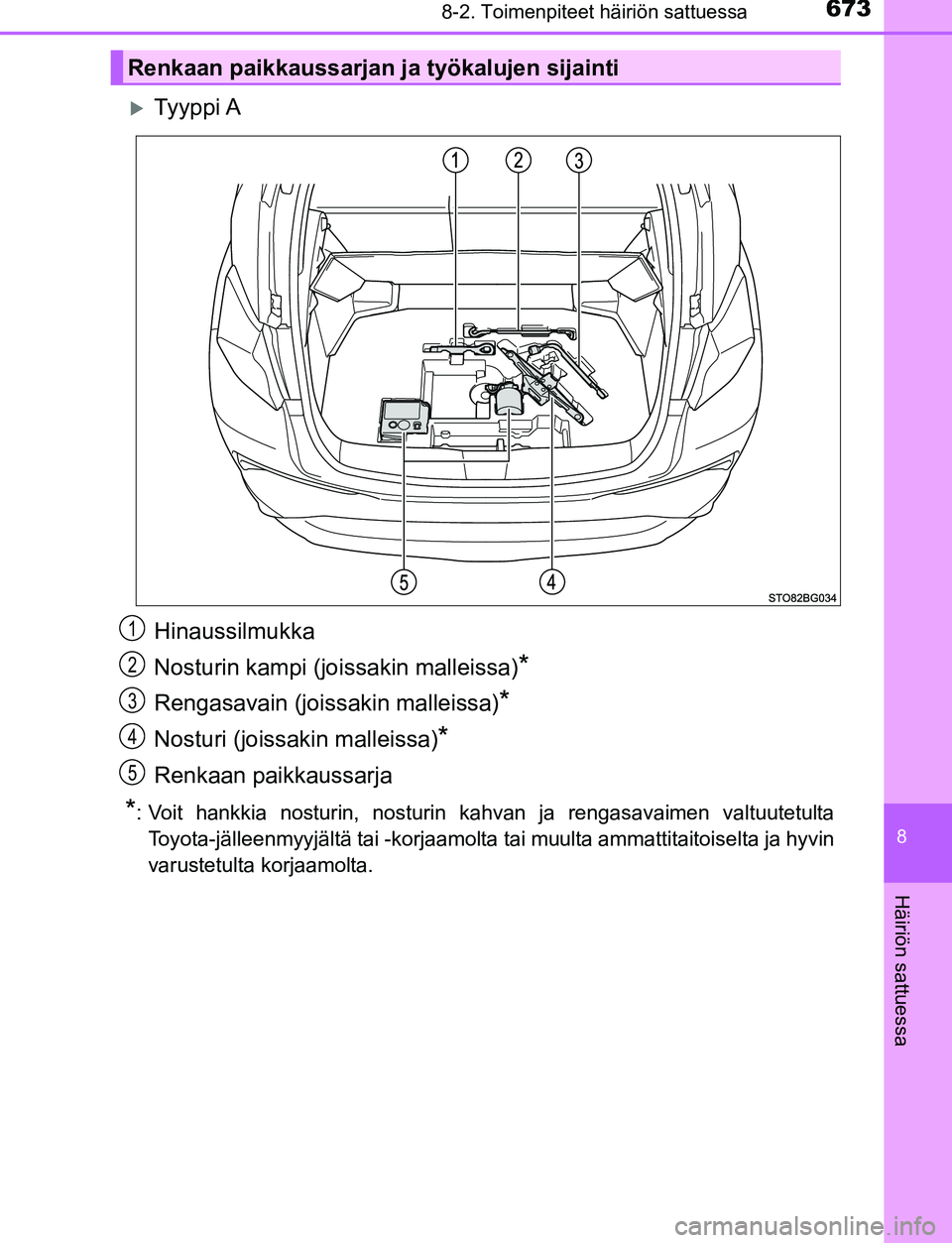

Häiriön sattuessa
OM10528FI
Ty y p p i A
Hinaussilmukka
Nosturin kampi (joissakin malleissa)
*
Rengasavain (joissakin malleissa)*
Nosturi (joissakin malleissa)*
Renkaan paikkaussarja
*: Voit hankkia nosturin, nosturin kahvan ja rengasavaimen valtuutetulta
Toyota-jälleenmyyjältä tai -korjaamolta tai muulta ammattitaitoiselta ja hyvin
varustetulta korjaamolta.
Renkaan paikkaussarjan ja työkalujen sijainti
1
2
3
4
5
OM10528FI.book Page 673 Thursday, January 19, 2017 2:19 AM

6748-2. Toimenpiteet häiriön sattuessa
OM10528FI
Ty y p p i B
Hinaussilmukka
Renkaan paikkaussarja
Rengasavain (joissakin malleissa)
*
Nosturi (joissakin malleissa)*
Nosturin kampi (joissakin malleissa)*
*
: Voit hankkia nosturin, nosturin kahvan ja rengasavaimen valtuutetulta Toyota-jälleenmyyjältä tai -korjaamolta tai muulta ammattitaitoiselta ja hyvin
varustetulta korjaamolta.
1
2
3
4
5
OM10528FI.book Page 674 Thursday, January 19, 2017 2:19 AM

6758-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM10528FI
Renkaan paikkaussarjan osat
Suutin
Letku
Kompressorin katkaisin
RengaspainemittariPaineen vapautuspainike
Virtapistoke
Ta r r a1
2
3
4
5
6
7
OM10528FI.book Page 675 Thursday, January 19, 2017 2:19 AM

6768-2. Toimenpiteet häiriön sattuessa
OM10528FI
Poista tavaratilan lattialevy. (→S. 552)
Ota renkaan paikkaussarja esiin. ( →S. 673)
Ota renkaan paikkaussarja esiin.
Älä revi tai heitä pussia pois, kun otat pullon ulos alkuperäisestä pus\
sis-
taan.
Kiinnitä renkaan paikkaussarjan
mukana oleva tarra kuljettajan
istuimelta helposti nähtävissä
olevaan paikkaan.
Irrota venttiilinhattu puhjen-
neen renkaan venttiilistä.
Poista korkki suuttimesta.
Renkaan paikkaussarjan ottaminen esiin
Korjaustoimenpiteet
1
2
1
2
3
4
OM10528FI.book Page 676 Thursday, January 19, 2017 2:19 AM

6778-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM10528FI
Liitä suutin venttiiliin.
Kierrä suuttimen päätä myötäpäi-
vään mahdollisimman pitkälle.
Pullon tulee riippua pystysuuntai-
sesti koskettamatta maata. Jos
pullo ei riipu pystysuuntaisesti,
siirrä autoa niin, että renkaan vent-
tiili asettuu oikein.
Poista korkki pullosta.
Vedä letku ulos kompressorista.
Liitä pullo kompressoriin.
Kierrä suuttimen päätä myötäpäi-
vään mahdollisimman pitkälle.
5
6
7
8
OM10528FI.book Page 677 Thursday, January 19, 2017 2:19 AM

6788-2. Toimenpiteet häiriön sattuessa
OM10528FI
Varmistu, että kompressorin
katkaisin on pois päältä.
Irrota sähköliitin kompresso-
rista.
Kytke sähköpistoke sähkön
ulosottoon. (→S. 561)9
10
11
OM10528FI.book Page 678 Thursday, January 19, 2017 2:19 AM

6798-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM10528FI
Tarkista, mikä on ohjeistettu
rengaspaine.
Ohjeistettu rengaspaine on ilmoi-
tettu kuvan osoittamassa paikassa
sijaitsevassa tarrassa. (→S. 732)
Käynnistä moottori.
Kytke kompressori päälle tiivis-
teaineen ruiskuttamiseksi ja ren-
kaan täyttämiseksi.
12
13
14
OM10528FI.book Page 679 Thursday, January 19, 2017 2:19 AM

6808-2. Toimenpiteet häiriön sattuessa
OM10528FI
Täytä rengasta, kunnes ohjeis-
tettu rengaspaine saavutetaan.Tiivisteainetta ruiskutetaan,
ja paine nousee ja sitten las-
kee asteittain.
Ilmanpainemittari näyttää to-
dellisen rengaspaineen ar-
von noin 1 minuutin kuluttua
(5 minuutin kuluttua alhaisis-
sa lämpötiloissa) katkaisimen
päälle kytkemisestä.
Täytä rengasta, kunnes
ohjeistettu rengaspaine saa-
vutetaan.
• Jos rengaspaine on edelleenohjeistusta alhaisempi, kun
rengasta on täytetty 35
minuuttia katkaisin päälle kyt-
kettynä, rengas on vaurioitu-
nut liikaa, jotta sen voisi
korjata. Kytke kompressorin
katkaisin pois päältä ja ota
yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaa-
moon tai muuhun luotetta-
vaan korjaamoon.
• Jos rengaspaine ylittää ohjeistetun paineen, säädä rengaspainetta päästämällä hieman ilmaa pois. ( →S. 684, 732)
15
1
2
3
OM10528FI.book Page 680 Thursday, January 19, 2017 2:19 AM
