2016 TOYOTA C-HR Omistajan Käsikirja (in Finnish)

972. Mittaristo
2
Mittaristo
OM10528FI
*1: Nämä valot syttyvät, kun virta-avain käännetään ON-asentoon (autot ilmanälyavainjärjestelmää) tai käynnistyspainikkeesta valitaan IGNITION ON
-toimintatila (älyavainjärjestelmällä varustetut autot) osoittaakseen, että
järjestelmien toimintaa tarkastetaan. Ne sammuvat moottorin käynnistämi-
sen jälkeen, tai muutaman sekunnin kuluttua. Mikäli jokin valoista ei syty
tai sammu, järjestelmässä saattaa olla toimintahäiriö. Anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoiseen ja hyvin
varustetun korjaamon tarkastaa auto.
*2: Merkkivalo syttyy toimintahäiriön merkiksi.
*3: Tämä valo vilkkuu toimintahäiriön merkiksi.
*4: Mustavalkonäytöllä varustetut autot
*4Kaistavahdin (LDA) merkkivalo (keltainen)
(joissakin malleissa) S. 656
*3Stop & Start -järjestelmän poiskytkennän
merkkivalo (joissakin malleissa)S. 657
*3Seisontajarrun merkkivalo
S. 657
Alhaisen polttoainemäärän varoitusvalo S. 657
Kuljettajan ja etumatkustajan turvavyön
muistutusvaloS. 657
Takamatkustajien turvavöiden muistutusvalot
(keskipaneelissa)S. 657
*1Rengaspaineiden varoitusvalo
S. 658
*1PäävaroitusvaloS. 658
VaroitusvalotSivut
OM10528FI.book Page 97 Thursday, January 19, 2017 2:19 AM

982. Mittaristo
OM10528FI
Merkkivalot kertovat kuljettajalle auton eri järjestelmien tilasta.
Merkkivalot
MerkkivalotSivut
Suuntavilkun merkkivalo S. 229
Takavalojen merkkivaloS. 239
Kaukovalojen merkkivaloS. 240
Etusumuvalon merkkivalo (joissakin malleissa) S. 250
Takasumuvalon merkkivaloS. 250
Automaattisten kaukovalojen merkkivalo
(joissakin malleissa)S. 246
Seisontajarrun merkkivalo
S. 230
*1, 2Jarrunpitojärjestelmän valmiustilan merkkivalo S. 236
Pysäköintitutkan merkkivalo
(joissakin malleissa)S. 379
Pysäköintiavustimen (IPA) merkkivalo
(joissakin malleissa)
S. 392
*3iMT-merkkivalo
S. 225
OM10528FI.book Page 98 Thursday, January 19, 2017 2:19 AM

992. Mittaristo
2
Mittaristo
OM10528FI
*2Kaistavahdin (LDA) merkkivalo (vihreä)
(joissakin malleissa)S. 287
*1BSM-merkkivalo (joissakin malleissa)
S. 364
*4Kuolleen kulman varoittimen merkkivalo
(ulkopuolisissa taustapeileissä) (joissakin
malleissa) S. 364
RCTA-merkkivalo (joissakin malleissa) S. 364
Ajonestolaitteen merkkivalo (keskipaneelissa)
S. 79,
83
*1, 3Automaattisen seisontajarrun poiskytkennän
merkkivalo S. 231
*1, 2Jarrunpitojärjestelmän toiminnan merkkivalo S. 236
*1, 5Luiston merkkivalo
S. 433
*1VSC OFF -merkkivalo S. 434
*1, 6PCS-varoitusvalo (joissakin malleissa) S. 274
*1PASSENGER AIR BAG -merkkivalo
(keskipaneelissa) (joissakin malleissa) S. 49
Stop & Start -järjestelmän poiskytkennän
merkkivalo (joissakin malleissa) S. 347
MerkkivalotSivut
OM10528FI.book Page 99 Thur
sday, January 19, 2017 2:19 AM

1002. Mittaristo
OM10528FI
*1: Nämä valot syttyvät, kun virta-avain käännetään ON-asentoon (autot ilmanälyavainjärjestelmää) tai käynnistyspainikkeesta valitaan IGNITION ON
-toimintatila (älyavainjärjestelmällä varustetut autot) osoittaakseen, että
järjestelmien toimintaa tarkastetaan. Ne sammuvat moottorin käynnistämi-
sen jälkeen, tai muutaman sekunnin kuluttua. Mikäli jokin valoista ei syty
tai sammu, järjestelmässä saattaa olla toimintahäiriö. Anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoiseen ja hyvin
varustetun korjaamon tarkastaa auto.
*2: Mustavalkonäytöllä varustetut autot
*3: Käsivalintaisella vaihteistolla varustetut autot
*4: Toiminnan varmistamiseksi kuolleen kulman varoittimen merkkivalot (sivu-peileissä) syttyvät seuraavissa tilanteissa:
• Kun virta-avain käännetään ON-asentoon (autot ilman älyavainjärjestel- mää) tai käynnistyspainikkeesta valitaan IGNITION ON -toimintatila
(älyavainjärjestelmällä varustetut autot) kuolleen kulman varoittimen
(BSM) toiminta kytketään päälle kohdassa monitoiminäytöllä.
• Kun kuolleen kulman varoitin (BSM) on päällekytkettynä asetusruudulta
monitoiminäytöllä, virta-avain käännetään ON-asentoon (autot
ilman älyavainjärjestelmää) tai kä ynnistyspainikkeesta valitaan IGNI-
TION ON -toimintatila (älyavainjärjestelmällä varustetut au\
tot).
Jos järjestelmä toimii oikein, kuolleen kulman varoittimen merkkivalot
(sivupeileissä) sammuvat muutaman sekunnin kuluttua.
Jos kuolleen kulman varoittimen merkkivalot (sivupeileissä) eivät syty tai
eivät sammu, järjestelmässä saattaa olla toimintahäiriö.
Jos näin tapahtuu, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoiseen ja hyvin varustetun korjaamon tarkastaa auto.
*5: Valo vilkkuu osoittaakseen, että järjestelmä on toiminnassa.
*6: Valo syttyy, kun järjestelmä on pois päältä.
OM10528FI.book Page 100 Thursday, January 19, 2017 2:19 AM

1012. Mittaristo
2
Mittaristo
OM10528FI
Monitoiminäytössä esitetyt merkkivalot ja symbolit
MerkkivalotSivut
*1, 2Jarrunpitojärjestelmän toiminnan merkkivalo S. 236
*1, 2Jarrunpitojärjestelmän valmiustilan
merkkivaloS. 236
*2Kaistavahdin (LDA) merkkivalo
(joissakin malleissa)S. 287
Nopeudenrajoittimen merkkivalo
(joissakin malleissa) S. 359
Vakionopeussäätimen merkkivalo
(joissakin malleissa) S. 308,
323, 341
Vakionopeussäätimen SET-merkkivalo
(joissakin malleissa) S. 308,
323, 341
Mukautuvan vakionopeussäätimen
merkkivalo (joissakin malleissa) S. 308,
323
*2Sport-toiminnon merkkivalo S. 357
*2ECO MODE -merkkivalo S. 357
*3Taloudellisen ajon merkkivalo S. 104
*4VaihtamisopastinS. 225
OM10528FI.book Page 101 Thursday, January 19, 2017 2:19 AM

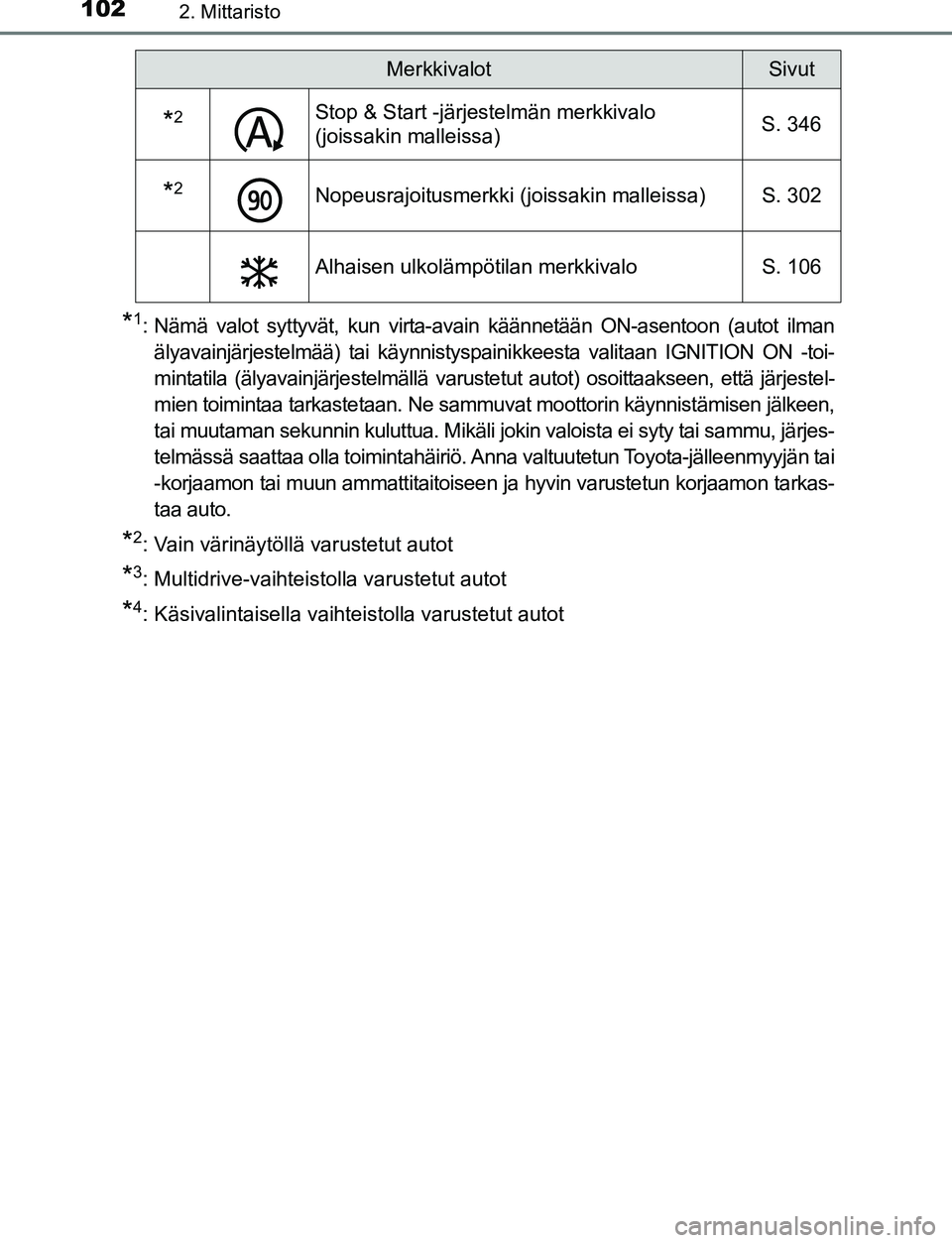

1022. Mittaristo
OM10528FI
*1: Nämä valot syttyvät, kun virta-avain käännetään ON-asentoon (autot ilmanälyavainjärjestelmää) tai käynnistyspainikkeesta valitaan IGNITION ON -toi-
mintatila (älyavainjärjestelmällä varustetut autot) osoittaakseen, että järjestel-
mien toimintaa tarkastetaan. Ne sammuvat moottorin käynnistämisen jälkeen,
tai muutaman sekunnin kuluttua. Mikäli jokin valoista ei syty tai sammu, järjes-
telmässä saattaa olla toimintahäiriö. Anna valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun ammattitaitoiseen ja hyvin varustetun korjaamon tarkas-
taa auto.
*2: Vain värinäytöllä varustetut autot
*3: Multidrive-vaihteistolla varustetut autot
*4: Käsivalintaisella vaihteistolla varustetut autot
*2Stop & Start -järjestelmän merkkivalo
(joissakin malleissa) S. 346
*2Nopeusrajoitusmerkki (joissakin malleissa) S. 302
Alhaisen ulkolämpötilan merkkivalo
S. 106
MerkkivalotSivut
OM10528FI.book Page 102 Thursday, January 19, 2017 2:19 AM

1032. Mittaristo
2
Mittaristo
OM10528FI
*1: Mustavalkonäytöllä varustetut autot
*2: Värinäytöllä varustetut autot
Monitoiminäytöllä esitetyt symbolitSivut
*1Avoimen oven varoitusvaloS. 657
Latausjärjestelmän varoitusvalo S. 653
Moottorin alhaisen öljynpaineen varoitusvalo S. 653
Moottorin jäähdytysnesteen korkean
lämpötilan varoitusvalo S. 658
Kaistavahti (LDA) (joissakin malleissa) S. 658
S. 287
*2Älyavainjärjestelmä (joissakin malleissa) S. 210
*2Brake Override -järjestelmän / Drive-Start
Control -järjestelmän varoitusvalo
S. 659
OM10528FI.book Page 103 Thursday, January 19, 2017 2:19 AM

1042. Mittaristo
OM10528FI
■Taloudellinen ajon merkkivalo (Multi drive-vaihteistolla varustetut autot)
Taloudellisen ajon merkkivalo ei toimi seuraavissa olosuhteissa:
● Vaihteenvalitsin on muussa kuin D-asennossa.
● Autoa ajetaan Sport-ajotilassa ( →S. 357)
● Auton nopeus on 130 km/h tai suurempi.
Taloudellisen kiihdytyksen aikana, talou-
dellisen ajon merkkivalo syttyy. Kun kiih-
dytys ylittää taloudellisen ajon alueen ja
kun auto pysäytetään, valo sammuu.
Taloudellisen ajon merkkivalon asetuksia
voidaan muuttaa. Perusasetuksena merk-
kivalo on käytössä. (
→S. 739)
VAROITUS
■Mikäli jokin turvajärjestelmien varoitusvaloista ei syty
Jos turvajärjestelmien, kuten ABS-jarr ujen ja SRS-turvatyynyjen varoitus-
valo ei syty, kun käynnistät moottorin, saattaa se tarkoittaa sitä, että\
kysei-
set järjestelmät eivät suojaa onnettomuuden sattuessa, jolloin seurauksena
saattaa olla kuolema tai vakava loukkaantuminen. Anna valtuutetun Toyota-
jälleenmyyjän tai -korjaamon tai muun ammattitaitoiseen ja hyvin varustetun
korjaamon tarkastaa auto.
OM10528FI.book Page 104 Thursday, January 19, 2017 2:19 AM
