651-2. Lasten turvallisuus
1
Turvallisuuden vuoksi
OM10528FI
Yllä olevan taulukon tarkennukset:
X: Ei sovellu lapsen kuljetukseen tässä turvalaitteen painoluokassa.
U: Soveltuu "yleismallisen" luokan lasten turvalaitteille, jotka on
hyväksytty käytettäväksi tässä painoluokassa.
UF: Soveltuu käytettävä ksi tässä painoluokassa "yleismallisen" luo-
kan turvalaitteille, jotka asennetaan kasvot ajosuuntaan päin.
L: Soveltuu luokkaan "autotyyppik ohtainen" (specific vehicles),
"automalli- ja istuinkohtainen" (r estricted) tai "automallikohtainen"
(semi-universal) kuuluville lasten turvajärjestelmille, jotka on
hyväksytty käytettäväksi tässä painoluokassa.
*1: Säädä istuimen selkänojan kulma pystyimpään asentoon. Siirrä etuistuin taakse ääriasentoon. Jos matkustajan istuimen korkeus on sää\
dettävissä,
säädä se ylimpään asentoon.
*2: Jos lasten turvalaite joutuu kosketuksiin pääntuen kanssa ja pääntuki onpoistettavissa, poista se.
Muussa tapauksessa aseta pääntuki ylimpään asentoon.
Käytettäessä tietyn tyyppisiä lasten turvalaitteita takaistuimella tur-
vavyön oikeanlainen käyttö turvaist uimen viereisillä paikoilla saat-
taa olla mahdotonta ilman, että se häiritsee turvavyön käyttöä tai
vaikuttaa sen tehokkuut een. Varmistu, että turvavyösi asettuu
tyköistuvasti olkapään yli ja alas lantiolle. Jos se ei asetu tai jos se
on kosketuksissa lasten turvalaitte en kanssa, siirry toiselle istuin-
paikalle. Näiden ohjeiden noudattama tta jättäminen voi johtaa kuo-
lemaan tai vakavaan loukkaantumiseen.
Taulukossa mainittuja lasten turvalaitteita ei mahdollisesti ole saa-
tavilla EU-alueen ulkopuolella.
● Kun asennat lasten turv alaitteen takaistuimille, säädä etumatkus-
tajan istuin siten, ettei se ole kosketuksissa lapsen tai lasten tur-
valaitteen kanssa.
● Asentaessasi lasten turvalaitett a tukialustan kanssa. Jos lasten
turvalaite joutuu kosketuksiin selkänojan kanssa, kun kiinnität
turvalaitetta tukialustaan, sää dä selkänojaa taaksepäin, kunnes
se ei enää ole kosketuksissa.
OM10528FI.book Page 65 Thur sday, January 19, 2017 2:19 AM

661-2. Lasten turvallisuus
OM10528FI
●Kun asennat lasten turvalai-
tetta kasvot ajosuuntaan
päin. Jos turvalaitteen ja sel-
känojan välissä on rako,
säädä selkänojaa, kunnes se
on hyvin kosketuksissa sel-
känojan kanssa.
● Jos turvavyön yläkiinnike-
piste on lapsen turvavyön
ohjaimen etupuolella, siirrä
istuintyynyä eteenpäin.
● Asentaessasi lasten koroketyynyä . Jos lapsi on turvalaitteessa
hyvin pystysuorassa asennossa, säädä selkänoja mukavampaan
asentoon. Ja jos turv avyön yläkiinnikepiste on lapsen turvavyön
ohjaimen etupuolella, siirrä istuintyynyä eteenpäin.
OM10528FI.book Page 66 Thur sday, January 19, 2017 2:19 AM

671-2. Lasten turvallisuus
1
Turvallisuuden vuoksi
OM10528FI
● Kun käytät "TOYOTA KIDFIX XP SICT" -lasten turvaistuinta,
säädä ISOFIX-liitos kappaleet ja pääntuki seuraavasti:
Lukitse ISOFIX-liitoskap-
paleet toiseen lukitusasen-
toon täysin pidennetystä
asennosta.
Nosta pääntuki toiseen luki-
tusasentoon alimmasta
asennostaan.
◆Lasten turvalaitteen kiinnittäminen turvavyöllä
Asenna lasten turvalaite noudattama lla turvalaitteen mukana toimi-
tetussa asennusohjeessa neuv ottua kiinnitysmenetelmää.
Jos lasten turvalaitteen asentamista etuistuimelle ei voida välttää,
katso ohjeita S. 59 turvalaitteen etuistuimelle kiinnittämisestä.
Jos lasten turvalaite joutuu ko sketuksiin pääntuen kanssa ja
pääntuki on poistettavissa, poista se. Muussa tapauksessa aseta
pääntuki ylimpään asentoon. ( →S. 164)
1
2
1
2
OM10528FI.book Page 67 Thur sday, January 19, 2017 2:19 AM

681-2. Lasten turvallisuus
OM10528FI
Aseta turvavyö kulkemaan
turvaistuimen läpi ja kiinnitä
turvavyön solki lukituslaittee-
seen. Varmista, ettei turva-
vyö ole kiertyneenä. Kiinnitä
turvavyö huolellisesti lasten
turvalaitteeseen lasten turva-
laitteen mukana toimitettujen
ohjeiden mukaisesti.
Jos lasten turvalaite ei ole
varustettu turvavyön lukitus-
mekanismilla, varmista turva-
laitteen kiinnitys lukitussoljella.
Kiinnitettyäsi lasten turvalaitteen heiluta sitä eteen- ja taaksepäin
varmistuaksesi sen kunnollis esta kiinnittymisestä. (→S. 69)
◆Turvavyöllä kiinnitetyn lasten turvalaitteen irrottaminen
Paina lukituslaitteen vapautuspa iniketta ja anna vyön kelautua
täysin sisään.
Kun vapautat lukituslaitteen, lasten turvalaite saattaa ponnahtaa ylös
istuintyynyn jousituksen voimasta. Vapauta lukituslaite samalla painaen
lasten turvalaitetta alaspäin.
Koska turvavyö kelautuu automaattisesti sisään, palauta se hitaasti säi-
lytysasentoonsa.
3
4
5
OM10528FI.book Page 68 Thur sday, January 19, 2017 2:19 AM

691-2. Lasten turvallisuus
1
Turvallisuuden vuoksi
OM10528FI
■Kun asennat lasten turvalaitetta
Saatat tarvita lukitussoljen lasten turvalaitteen kiinnittämiseen. Noudata kaik-
kia valmistajan antamia asennusohjeita. Jos turvalaitteen mukana ei toimiteta
lukitussolkea, voit hankkia sen valtuutetulta Toyota-jälleenmyyjältä tai -korjaa-
molta tai muulta ammattitaitoiselta ja hyvin varustetulta korjaamolta: Lasten
turvalaitteen lukitussoljen varaosanumero on 73119-22010
VAROITUS
■Kun asennat lasten turvalaitetta
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilöva-
hingot.
● Älä anna lasten leikkiä turvavyöllä. Jos turvavyö kietoutuu lapsen kaulan
ympärille saattaa se johtaa lapsen kuristumiseen tai muihin vakaviin mahdolli-
sesti kuolemaan johtaviin henkilövahinkoihin. Tällaisessa tilanteessa, jos luki-
tuslaitettakaan ei saada vapautettua, leikkaa turvavyö poikki saksilla.
● Varmista, että turvavyö ja solki ovat kunnolla lukittuneet ja että turvavyö ei
ole kiertynyt.
● Heiluta lasten turvalaitetta vasemmalle ja oikealle sekä eteen- ja taakse-
päin varmistuaksesi sen kunnollisesta kiinnittymisestä.
● Älä säädä istuimen asentoa lasten turvalaitteen kiinnittämisen jälkeen.
● Kun kiinnität lapsen koroketyynyn kanssa turvavyöllä varmista, \
että olka-
vyö kulkee lapsen hartian keskiosan yli. Vyö ei saa kulkea läheltä kaulaa,
eikä se saa pudota olkapään yli.
● Asenna lasten turvalaite aina sen valmistajan ohjeiden mukaisesti.
OM10528FI.book Page 69 Thur sday, January 19, 2017 2:19 AM

701-2. Lasten turvallisuus
OM10528FI■
ISOFIX-kiinnityspisteet (ISOFIX-kiinnitysjärjestelmä)
Takaistuimen reunimmaisilla
istuinpaikoilla on alakiinnitys-
pisteet. (Kiinnityslenkkien pai-
kat on merkitty istuimiin.)
■ECE R44 ISOFIX mukaisten lasten turvalaitteiden painoluokan
ja kokoluokan varmistaminen
Varmista vastaava [Painoluokk a] lapsen painon perusteella
( → S. 57)
(Esim. 1) Kun paino on 12 kg, [Painoluokka 0+]
(Esim. 2) Kun paino on 15 kg, [Painoluokka I]
Kokoluokan varmistaminen
Valitse kokoluokka, joka vastaa kohdassa vahvistettua [Pai-
noluokkaa] taulukosta [Lasten tu rvalaitteiden ISOFIX (ECE R44)
kiinnitys - suositeltujen lasten turvalaitteiden taulukko] (→S. 71)
*.
(Esim. 1) Kun [Painoluokka on 0+] vastaa se kokoluokkia [C], [D], [E].
(Esim. 2) Kun [Painoluokka on I] vast aa se kokoluokkia [A], [B], [B1],
[C], [D].
*: Kuitenkaan taulukon merkinnät [X] eivät ole valittavissa, vaikka niillä olisi vastaava kokoluokka soveltuvuustaulukossa [Istuinpaikka]. Valitse
myös tuote, joka on määritelty kohdassa [Suositellut lasten turvalaitteet]
(→S. 72), jos luettelossa on merkintä [IL].
Lasten turvalaitteen kiinnittäminen ISOFIX-kiinnityksellä
1
2
1
OM10528FI.book Page 70 Thur sday, January 19, 2017 2:19 AM

711-2. Lasten turvallisuus
1
Turvallisuuden vuoksi
OM10528FI■
Lasten turvalaitteiden ISOFIX (E
CE R44) kiinnitys - suositeltu-
jen lasten turvalaitteiden taulukko
ISOFIX lasten turvalaitteet on jaettu eri "kokoluokkiin". Tämän
"kokoluokan" mukaan, voit käyttää sitä autossa alla olevan taulu-
kon esittämällä istuinpaikalla. La sten turvalaitteen "kokoluokan" ja
"painoluokan" saat selville turv alaitteen mukana toimitettavasta
ohjekirjasta.
Jos lasten turvalaitteessasi ei ol e "kokoluokka"-merkintää (tai jos et
löydä tietoa alla olevasta tauluk osta), katso lasten turvalaitteen
"ajoneuvoluettelo" saadaksesi tietoa soveltuvuudesta tai selvitä
asiaa lasten turvalaitteen myyjältä.
KokoluokkaKuvaus
A Korkeat, kasvot ajosuuntaan päin asennettavat lasten
turvalaitteet
B Matalat, kasvot ajosuuntaan päin asennettavat lasten
turvalaitteet
B1 Matalat, kasvot ajosuuntaan päin asennettavat lasten
turvalaitteet
C Suurikokoiset, selkä ajosuuntaan päin asennettavat lasten
turvalaitteet
D Pienikokoiset, selkä ajosuuntaan päin asennettavat lasten
turvalaitteet
E Selkä ajosuuntaan päin asennettava vauvan turvaistuin
F Vasemmalle sivuttain asennettava (kantokoppa) vauvan
turvaistuin
G Oikealle sivuttain asennettava (kantokoppa) vauvan
turvaistuin
OM10528FI.book Page 71 Thur sday, January 19, 2017 2:19 AM

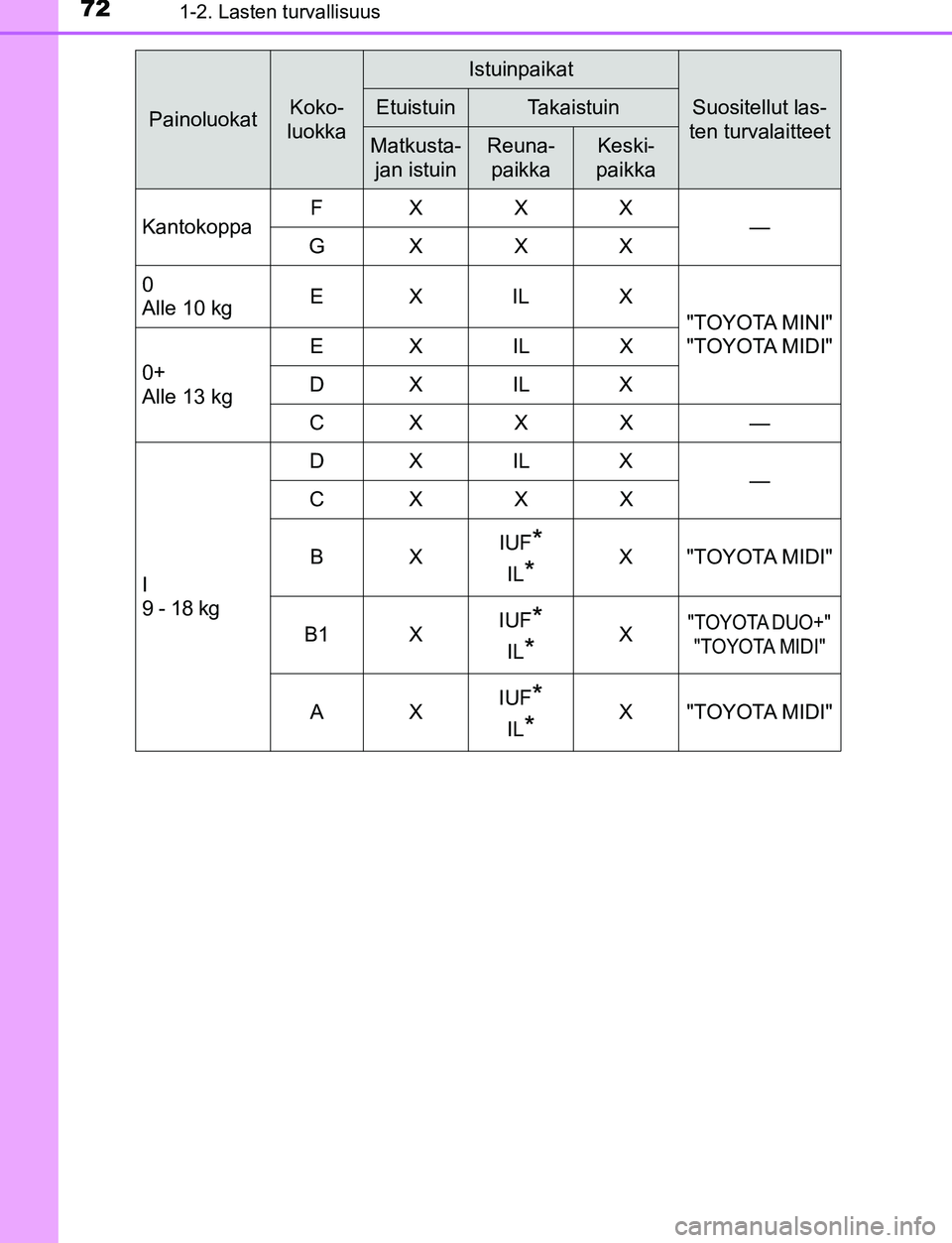

721-2. Lasten turvallisuus
OM10528FI
PainoluokatKoko-
luokka
Istuinpaikat
Suositellut las-
ten turvalaitteetEtuistuinTakaistuin
Matkusta-
jan istuinReuna-paikkaKeski-
paikka
Kantokoppa FXXX
—
GXXX
0
Alle 10 kg EX IL X
"TOYOTA MINI"
"TOYOTA MIDI"
0+
Alle 13 kg EX IL X
DX IL X
CXXX —
I
9 - 18 kg DX IL X
—
CXXX
BX IUF
*
IL*X"TOYOTA MIDI"
B1 X IUF
*
IL*X"TOYOTA DUO+"
"TOYOTA MIDI"
AX IUF*
IL*X"TOYOTA MIDI"
