2016 TOYOTA AYGO Návod na použití (in Czech)

731-2. Zabezpečovací systém
1
Bezpe
čnost a zabezpe
čení
AYGO_EE_OM99L81CZ

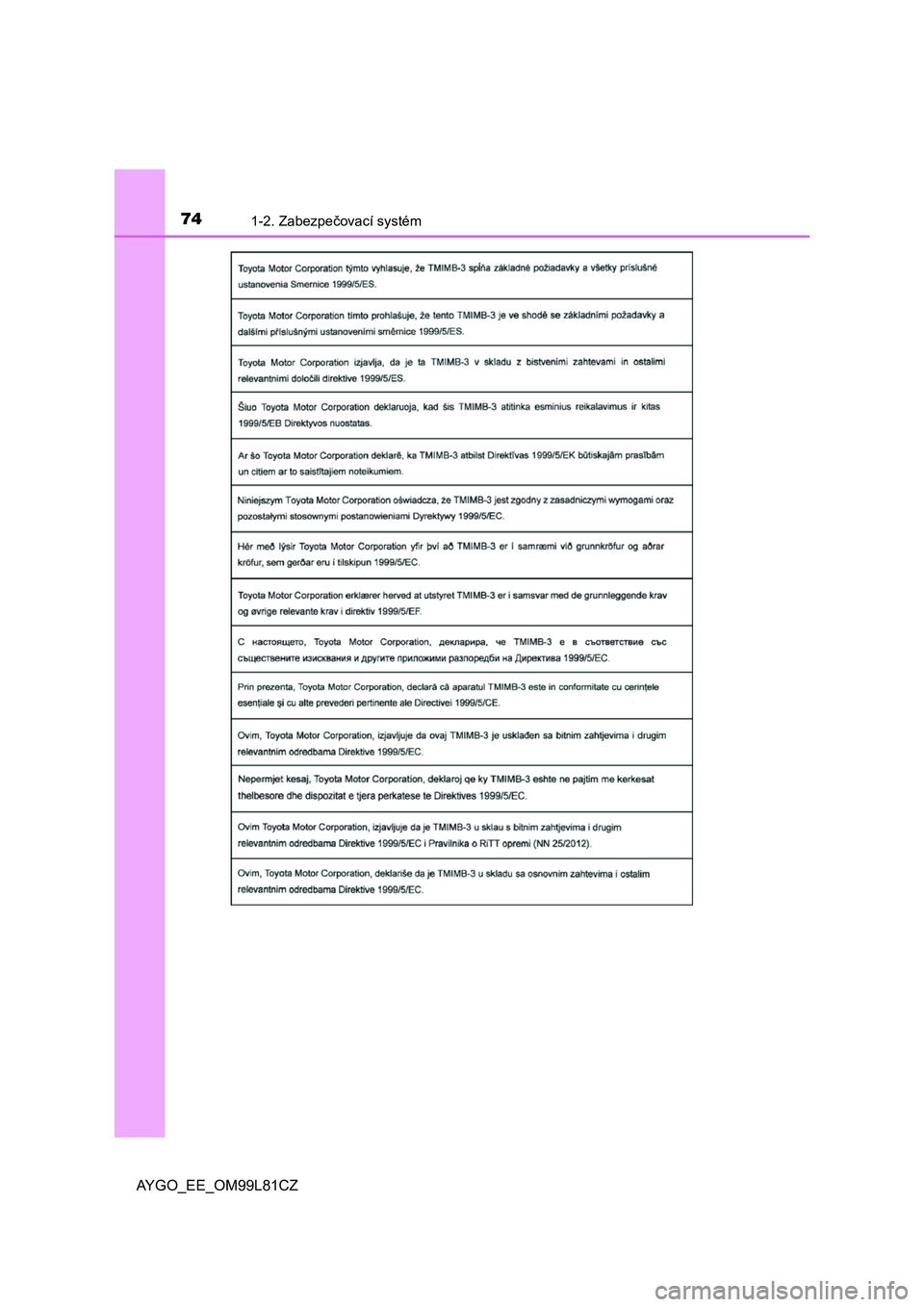

741-2. Zabezpečovací systém
AYGO_EE_OM99L81CZ

751-2. Zabezpečovací systém
1
Bezpečnost a zabezpečení
AYGO_EE_OM99L81CZ
UPOZORNĚNÍ
■Zajištění správné funkce systému
Neupravujte ani neodstraňujte systém. Pokud je systém upravován nebo
odstraněn, řádná funkce systému nemůže být zaručena.

761-2. Zabezpečovací systém
AYGO_EE_OM99L81CZ

77
2Přístrojová deska
AYGO_EE_OM99L81CZ2. Přístrojová deska
Výstražné kontrolky
a indikátory ........................ 78
Přístroje a ukazatelé ............ 83
Displej monitoru jízdy........... 85

782. Přístrojová deska
AYGO_EE_OM99L81CZ
Výstražné kontrolky a indikátory
Vozidla bez otáčkoměru
Vozidla s otáčkoměrem
Výstražné kontrolky a indikátory na přístrojové desce a středním
panelu informují řidiče o stavu různých systémů vozidla.
Z důvodu vysvětlení ukazuje následující obrázek všechny vý-
stražné kontrolky a indikátory rozsvícené.

792. Přístrojová deska
2
Přístrojová deska
AYGO_EE_OM99L81CZ
Výstražné kontrolky informují řidiče o poruchách v indikovaných sys-
témech vozidla.
Výstražné kontrolky
*1Výstražná kontrolka brz-
dového systému
(S. 375)*1, 2, 6
Výstražná kontrolka PCS
(S. 378)
*1
Výstražná kontrolka sys-
tému dobíjení (S. 375)
*2, 3, 4
(Žlutá)
Indikátor omezovače
rychlosti (S. 378)
*1Výstražná kontrolka níz-
kého tlaku motorového
oleje (S. 375)*2, 5
Indikátor omezovače
rychlosti (S. 378)
*1Výstražná kontrolka vyso-
ké teploty chladicí kapali-
ny motoru
(S. 375, 376)*1, 2, 6
Indikátor zrušení
Stop & Start (S. 378)
*1Výstražná kontrolka
"STOP" (S. 376)*1, 2
Indikátor prokluzu
(S. 379)
*1, 2Výstražná kontrolka
vícerežimové manuální
převodovky (S. 376)*2
(Žlutá)
Indikátor LDA (S. 379)
*1
Kontrolka indikátoru
poruchy (S. 377)
*2, 9
(Žlutá)
Indikátory značení jízd-
ních pruhů (S. 379)
*1
Výstražná kontrolka SRS
(S. 377)
*2, 7
(Žlutá)
Indikátor systému bezklí-
čového nastupování
a startování
(S. 379, 383)
*1
Výstražná kontrolka ABS
(S. 377)Výstražná kontrolka ote-
vřených dveří (S. 379)
*1Výstražná kontrolka sys-
tému elektrického posilo-
vače řízení (S. 377)Kontrolka bezpečnostních
pásů řidiče a spolujezdce
vpředu (S. 379)

802. Přístrojová deska
AYGO_EE_OM99L81CZ
*1: Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy "ON" (vo-
zidla bez systému bezklíčového nastupování a startování) nebo je zapnut
do režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčového na-
stupování a startování), aby signalizovaly, že je prováděna kontrola systé-
mu. Zhasnou po nastartování motoru, nebo po několika sekundách. Systém
může mít poruchu, pokud se kontrolky nerozsvítí nebo nezhasnou. Nechte
vozidlo zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
*2: Je-li ve výbavě
*3: Kontrolka se rozsvítí žlutě, aby signalizovala poruchu.
*4: Pro motor 1KR
*5: Pro motor HM01
*6: Kontrolka bliká, aby signalizovala poruchu.
*7: Kontrolka bliká žlutě, aby signalizovala poruchu. Kontrolka bliká rychle ze-
leně, aby signalizovala, že zámek volantu nebyl uvolněn.
*8: Tato kontrolka se rozsvítí na středním panelu.
*9: Kontrolky se rozsvítí s indikátorem LDA, aby signalizovaly poruchu.
Indikátory informují řidiče o provozním stavu různých systémů vozidla.
*8Kontrolky bezpečnostních
pásů cestujících vzadu
(S. 379)*1, 2
Výstražná kontrolka tlaku
pneumatik (S. 380)
Výstražná kontrolka nízké
hladiny paliva (S. 380)
Indikátory
*1Indikátor řazení
(S. 161, 164)Indikátor koncových svě-
tel (S. 168)
Indikátor směrových svě-
tel (S. 166)Indikátor dálkových svě-
tel (S. 169)
*2
(Zelený)
Indikátor systému bezklí-
čového nastupování
a startování (S. 154)*2
Indikátor předních mlho-
vých světel (S. 172)
