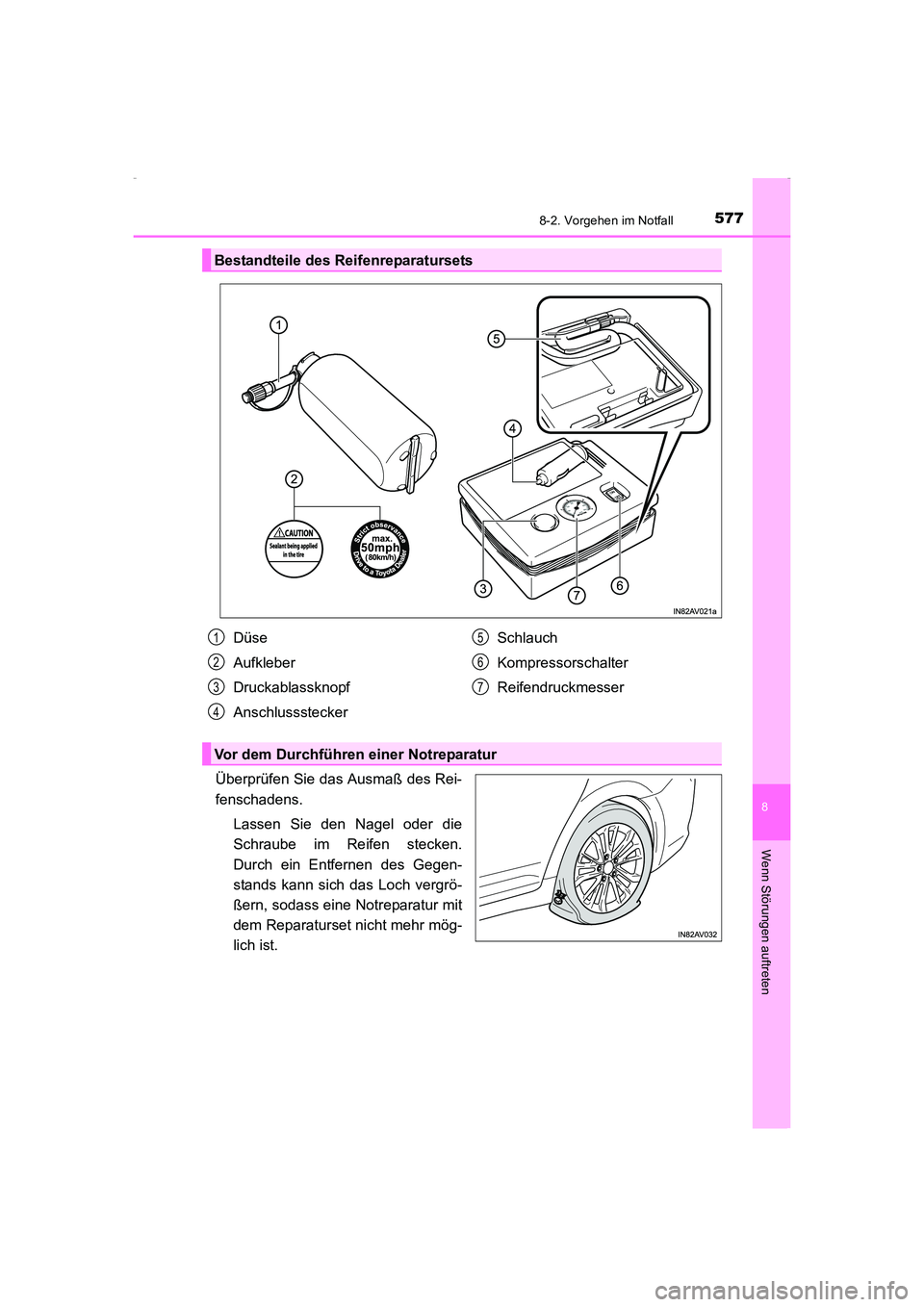

Page 577 of 664
5778-2. Vorgehen im Notfall
AVENSIS_OM_OM20C22M_(EM)
8
Wenn Störungen auftreten
Überprüfen Sie das Ausmaß des Rei-
fenschadens.Lassen Sie den Nagel oder die
Schraube im Reifen stecken.
Durch ein Entfernen des Gegen-
stands kann sich das Loch vergrö-
ßern, sodass eine Notreparatur mit
dem Reparaturset nicht mehr mög-
lich ist.
Bestandteile des Reifenreparatursets
Düse
Aufkleber
Druckablassknopf
Anschlussstecker Schlauch
Kompressorschalter
Reifendruckmesser1
2
3
4
5
6
7
Vor dem Durchführen einer Notreparatur
AVENSIS_OM_OM20C22M_(EM).book Page 577 Friday, February 6, 20
15 8:11 PM

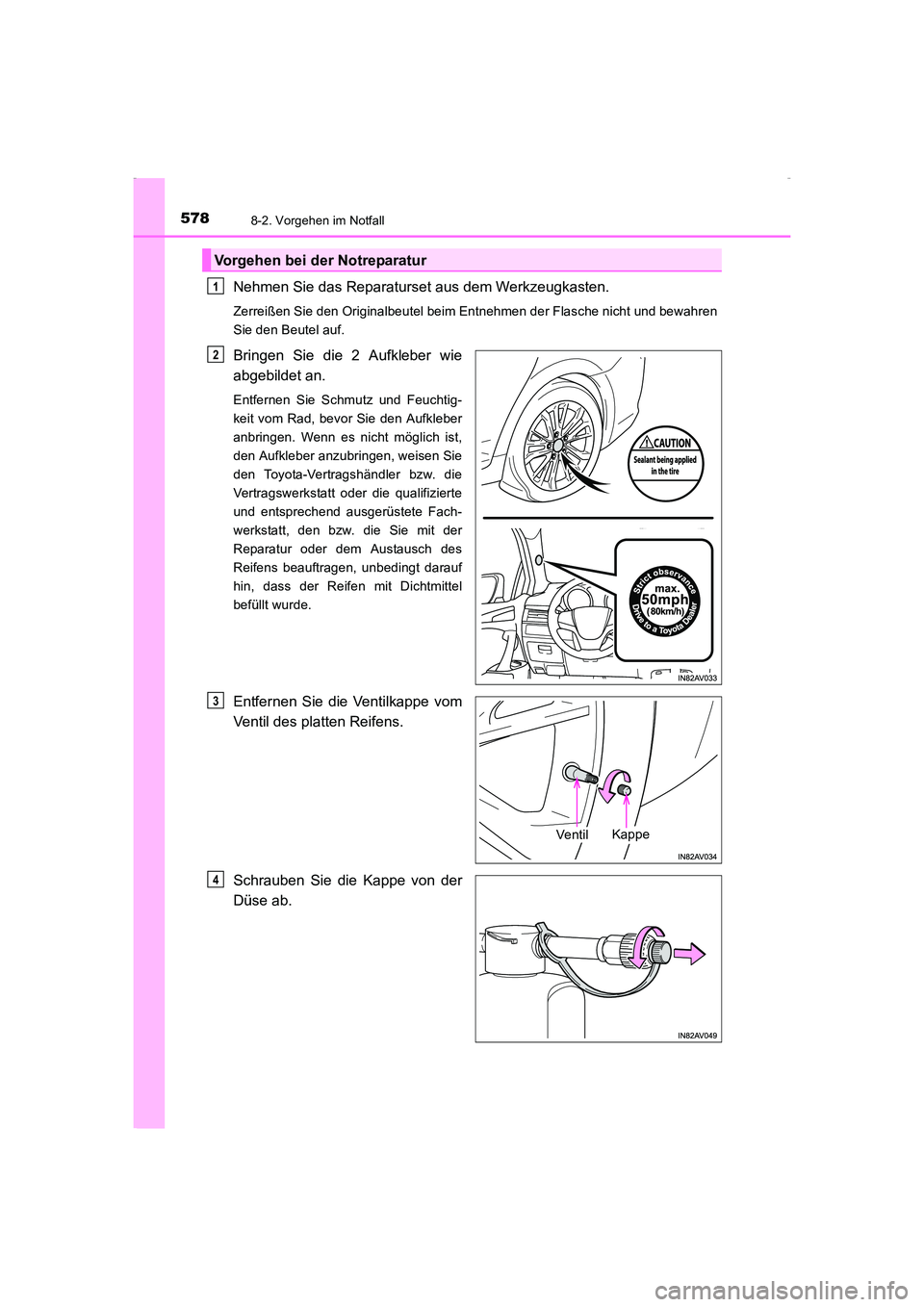

Page 578 of 664
5788-2. Vorgehen im Notfall
AVENSIS_OM_OM20C22M_(EM)
Nehmen Sie das Reparaturset aus dem Werkzeugkasten.
Zerreißen Sie den Originalbeutel beim Entnehmen der Flasche nicht und bewahren
Sie den Beutel auf.
Bringen Sie die 2 Aufkleber wie
abgebildet an.
Entfernen Sie Schmutz und Feuchtig-
keit vom Rad, bevor Sie den Aufkleber
anbringen. Wenn es nicht möglich ist,
den Aufkleber anzubringen, weisen Sie
den Toyota-Vertragshändler bzw. die
Vertragswerkstatt oder die qualifizierte
und entsprechend ausgerüstete Fach-
werkstatt, den bzw. die Sie mit der
Reparatur oder dem Austausch des
Reifens beauftragen, unbedingt darauf
hin, dass der Reifen mit Dichtmittel
befüllt wurde.
Entfernen Sie die Ventilkappe vom
Ventil des platten Reifens.
Schrauben Sie die Kappe von der
Düse ab.
Vorgehen bei der Notreparatur
1
2
VentilKappe
3
4
AVENSIS_OM_OM20C22M_(EM).book Page 578 Friday, February 6, 20
15 8:11 PM

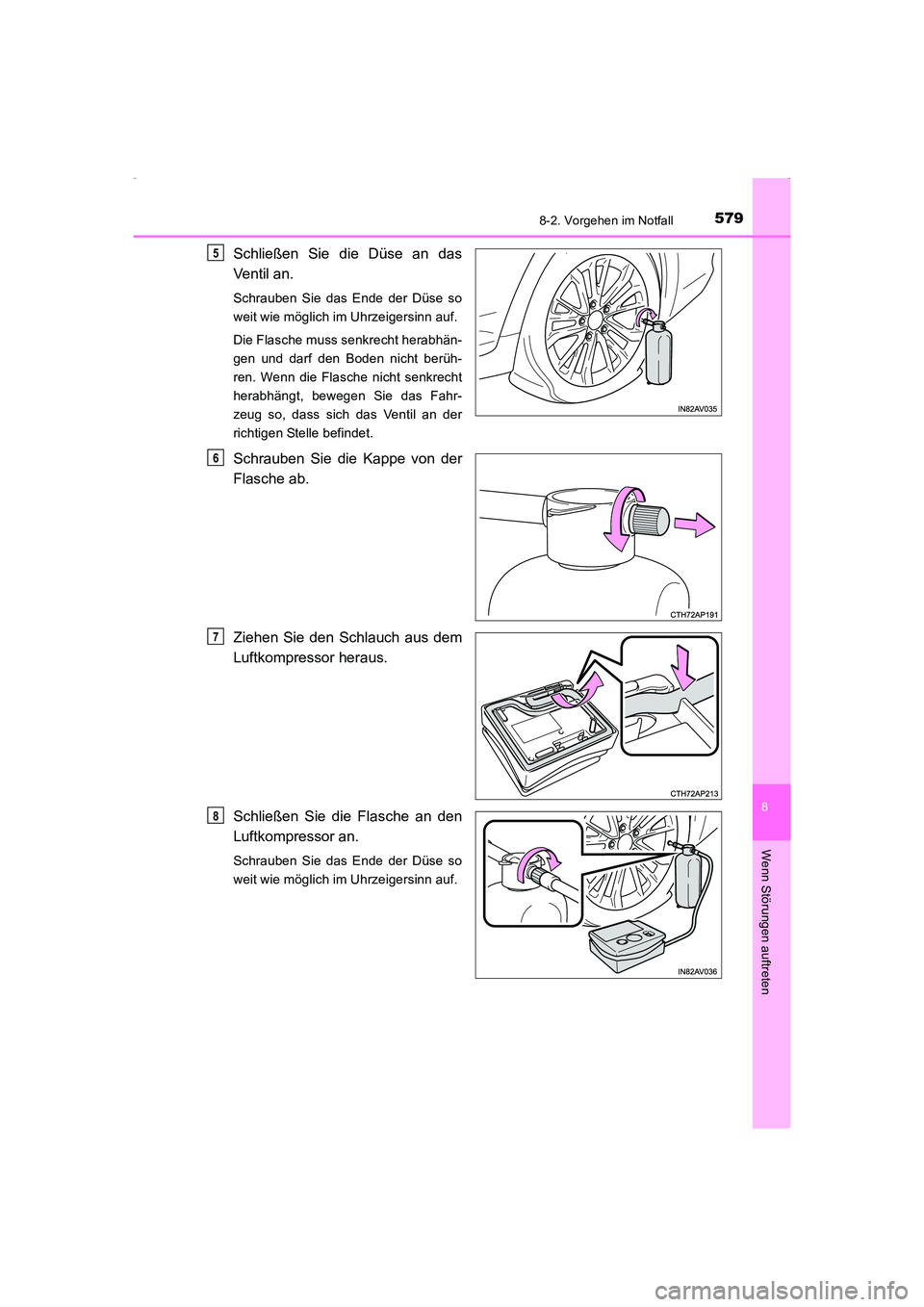

Page 579 of 664
5798-2. Vorgehen im Notfall
AVENSIS_OM_OM20C22M_(EM)
8
Wenn Störungen auftreten
Schließen Sie die Düse an das
Ventil an.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn auf.
Die Flasche muss senkrecht herabhän-
gen und darf den Boden nicht berüh-
ren. Wenn die Flasche nicht senkrecht
herabhängt, bewegen Sie das Fahr-
zeug so, dass sich das Ventil an der
richtigen Stelle befindet.
Schrauben Sie die Kappe von der
Flasche ab.
Ziehen Sie den Schlauch aus dem
Luftkompressor heraus.
Schließen Sie die Flasche an den
Luftkompressor an.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn auf.
5
6
7
8
AVENSIS_OM_OM20C22M_(EM).book Page 579 Friday, February 6, 2015 8:11 PM

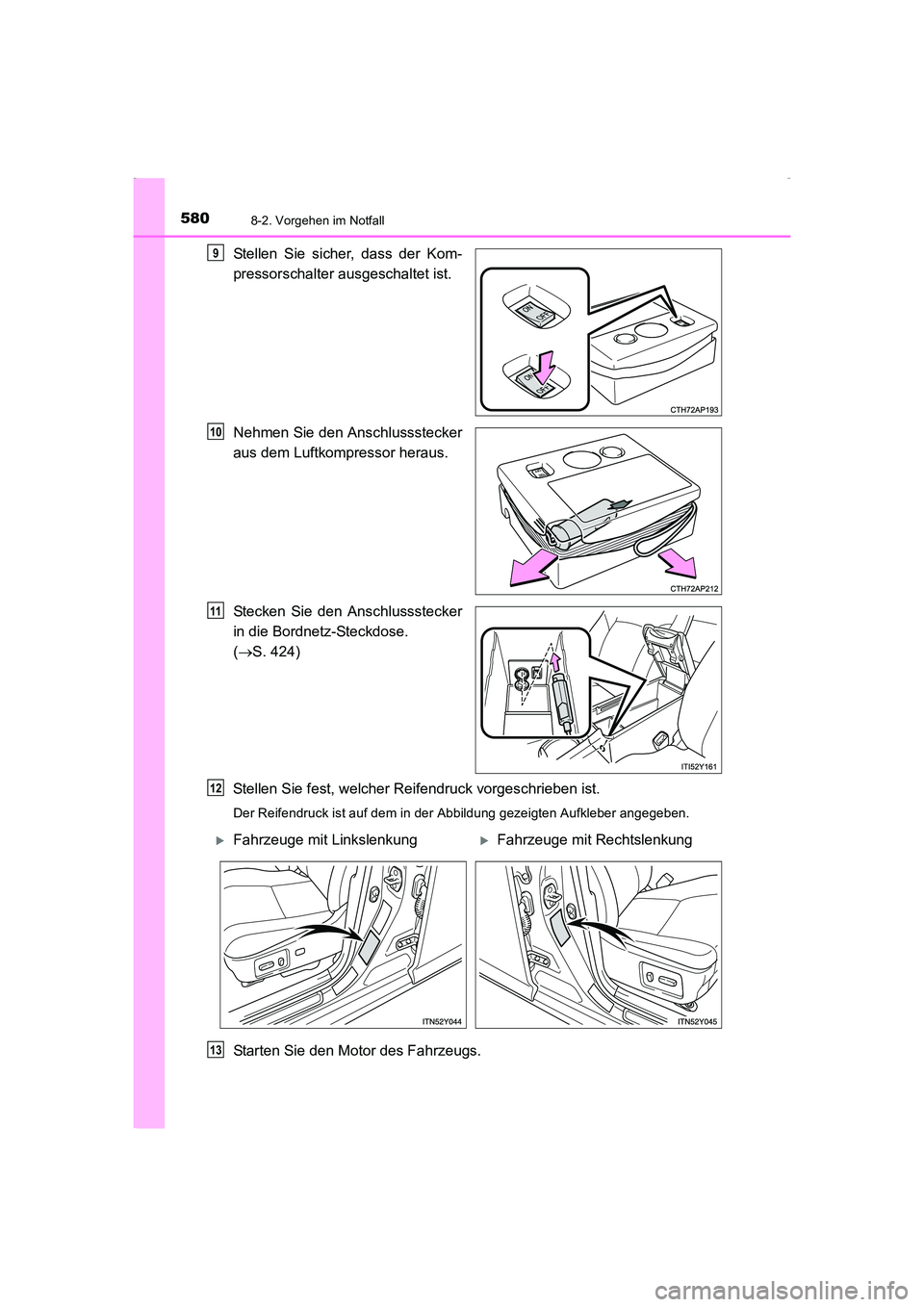

Page 580 of 664
5808-2. Vorgehen im Notfall
AVENSIS_OM_OM20C22M_(EM)
Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Nehmen Sie den Anschlussstecker
aus dem Luftkompressor heraus.
Stecken Sie den Anschlussstecker
in die Bordnetz-Steckdose.
(→ S. 424)
Stellen Sie fest, welcher Reifendruck vorgeschrieben ist.
Der Reifendruck ist auf dem in der Abbildung gezeigten Aufkleber angegeben.
Starten Sie den Motor des Fahrzeugs.
9
10
11
12
XFahrzeuge mit Linkslenkung XFahrzeuge mit Rechtslenkung
13
AVENSIS_OM_OM20C22M_(EM).book Page 580 Friday, February 6, 20 15 8:11 PM

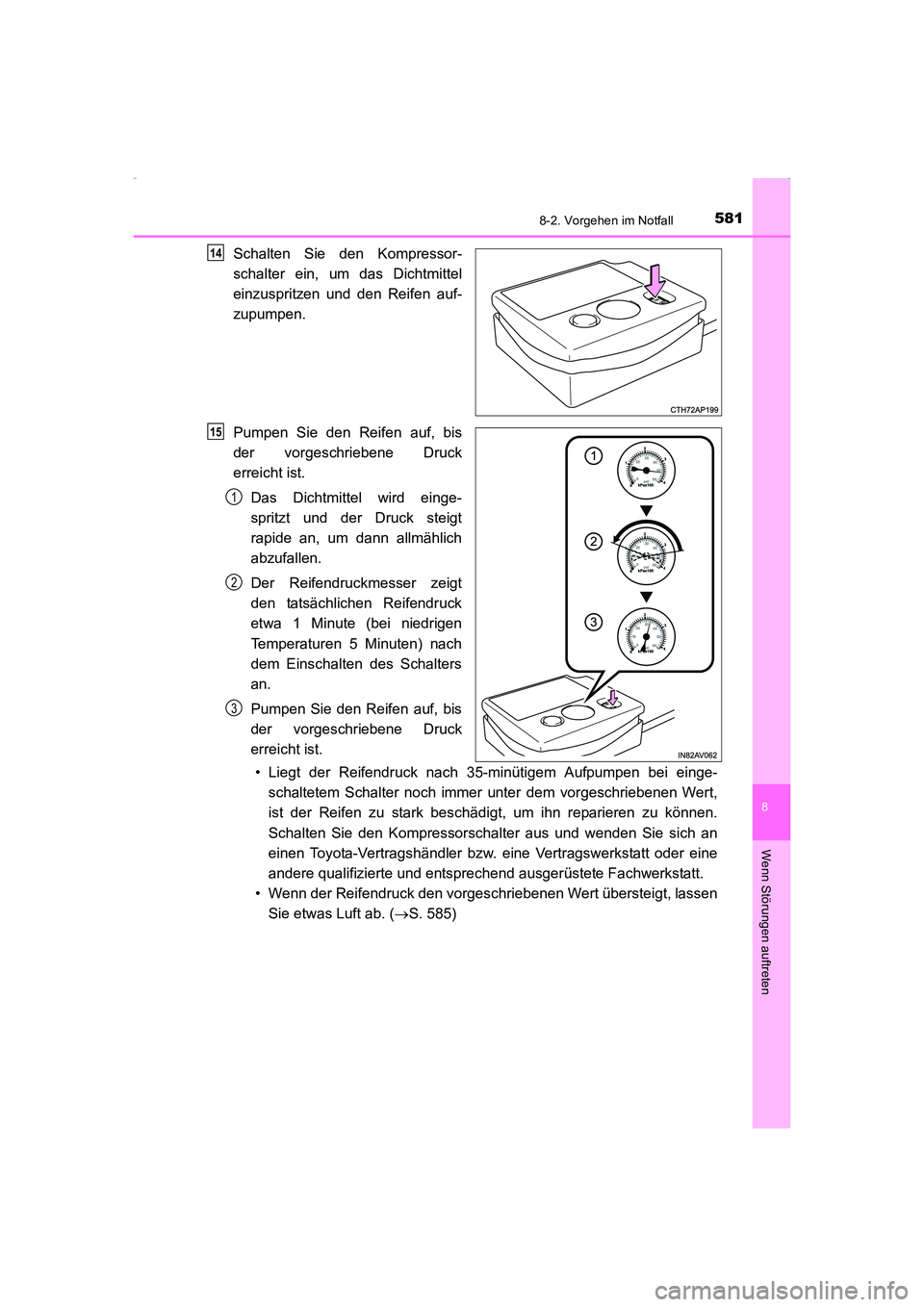

Page 581 of 664

5818-2. Vorgehen im Notfall
AVENSIS_OM_OM20C22M_(EM)
8
Wenn Störungen auftreten
Schalten Sie den Kompressor-
schalter ein, um das Dichtmittel
einzuspritzen und den Reifen auf-
zupumpen.
Pumpen Sie den Reifen auf, bis
der vorgeschriebene Druck
erreicht ist.Das Dichtmittel wird einge-
spritzt und der Druck steigt
rapide an, um dann allmählich
abzufallen.
Der Reifendruckmesser zeigt
den tatsächlichen Reifendruck
etwa 1 Minute (bei niedrigen
Temperaturen 5 Minuten) nach
dem Einschalten des Schalters
an.
Pumpen Sie den Reifen auf, bis
der vorgeschriebene Druck
erreicht ist.• Liegt der Reifendruck nach 35-minütigem Aufpumpen bei einge- schaltetem Schalter noch immer unter dem vorgeschriebenen Wert,
ist der Reifen zu stark beschädigt, um ihn reparieren zu können.
Schalten Sie den Kompressorschalter aus und wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine
andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
• Wenn der Reifendruck den vorgeschriebenen Wert übersteigt, lassen Sie etwas Luft ab. ( →S. 585)14
15
1
2
3
AVENSIS_OM_OM20C22M_(EM).book Page 581 Friday, February 6, 20 15 8:11 PM

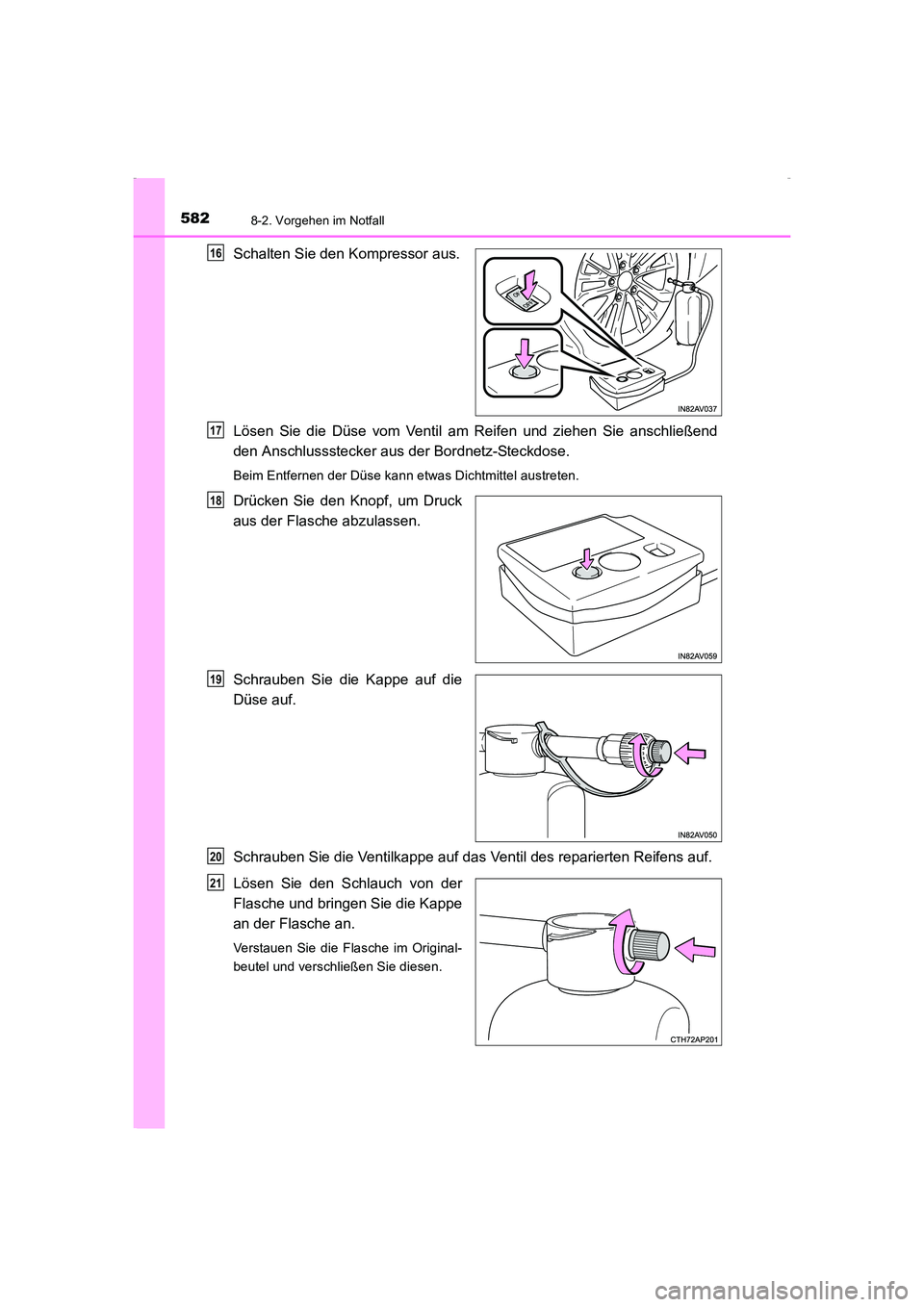

Page 582 of 664
5828-2. Vorgehen im Notfall
AVENSIS_OM_OM20C22M_(EM)
Schalten Sie den Kompressor aus.
Lösen Sie die Düse vom Ventil am Reifen und ziehen Sie anschließend
den Anschlussstecker aus der Bordnetz-Steckdose.
Beim Entfernen der Düse kann etwas Dichtmittel austreten.
Drücken Sie den Knopf, um Druck
aus der Flasche abzulassen.
Schrauben Sie die Kappe auf die
Düse auf.
Schrauben Sie die Ventilkappe auf das Ventil des reparierten Reifens auf.
Lösen Sie den Schlauch von der
Flasche und bringen Sie die Kappe
an der Flasche an.
Verstauen Sie die Flasche im Original-
beutel und verschließen Sie diesen.
16
17
18
19
20
21
AVENSIS_OM_OM20C22M_(EM).book Page 582 Friday, February 6, 2015 8:11 PM

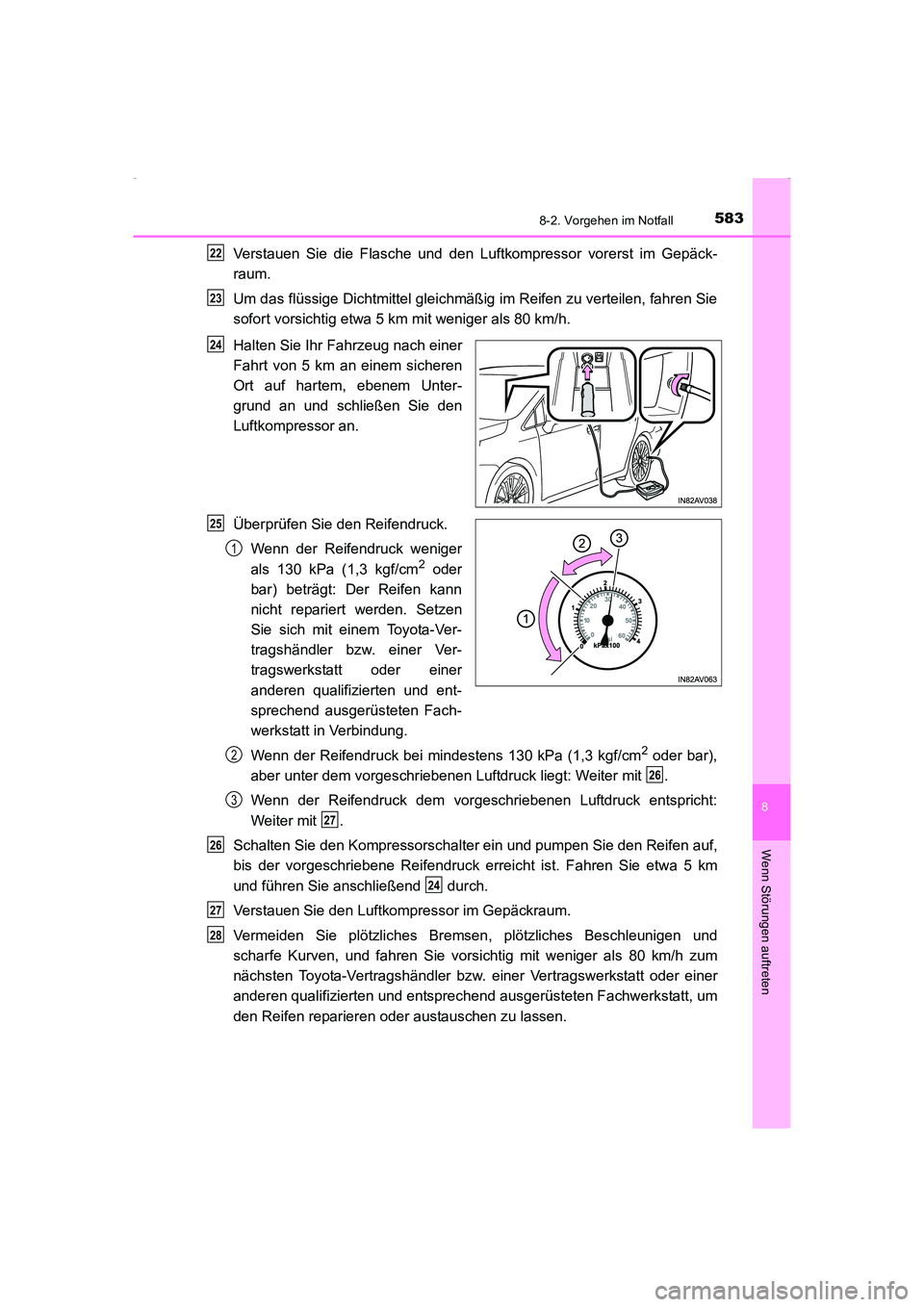

Page 583 of 664

5838-2. Vorgehen im Notfall
AVENSIS_OM_OM20C22M_(EM)
8
Wenn Störungen auftreten
Verstauen Sie die Flasche und den Luftkompressor vorerst im Gepäck-
raum.
Um das flüssige Dichtmittel gleichmäßig im Reifen zu verteilen, fahren Sie
sofort vorsichtig etwa 5 km mit weniger als 80 km/h.
Halten Sie Ihr Fahrzeug nach einer
Fahrt von 5 km an einem sicheren
Ort auf hartem, ebenem Unter-
grund an und schließen Sie den
Luftkompressor an.
Überprüfen Sie den Reifendruck.Wenn der Reifendruck weniger
als 130 kPa (1,3 kgf/cm
2 oder
bar) beträgt: Der Reifen kann
nicht repariert werden. Setzen
Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Ver-
tragswerkstatt oder einer
anderen qualifizierten und ent-
sprechend ausgerüsteten Fach-
werkstatt in Verbindung.
Wenn der Reifendruck bei mindestens 130 kPa (1,3 kgf/cm
2 oder bar),
aber unter dem vorgeschriebenen Luftdruck liegt: Weiter mit .
Wenn der Reifendruck dem vorgeschriebenen Luftdruck entspricht:
Weiter mit .
Schalten Sie den Kompressorschalter ein und pumpen Sie den Reifen auf,
bis der vorgeschriebene Reifendruck erreicht ist. Fahren Sie etwa 5 km
und führen Sie anschließend durch.
Verstauen Sie den Luftkompressor im Gepäckraum.
Vermeiden Sie plötzliches Bremsen, plötzliches Beschleunigen und
scharfe Kurven, und fahren Sie vorsichtig mit weniger als 80 km/h zum
nächsten Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt, um
den Reifen reparieren oder austauschen zu lassen.
22
23
24
25
1
2
26
3
27
26
24
27
28
AVENSIS_OM_OM20C22M_(EM).book Page 583 Friday, February 6, 20 15 8:11 PM

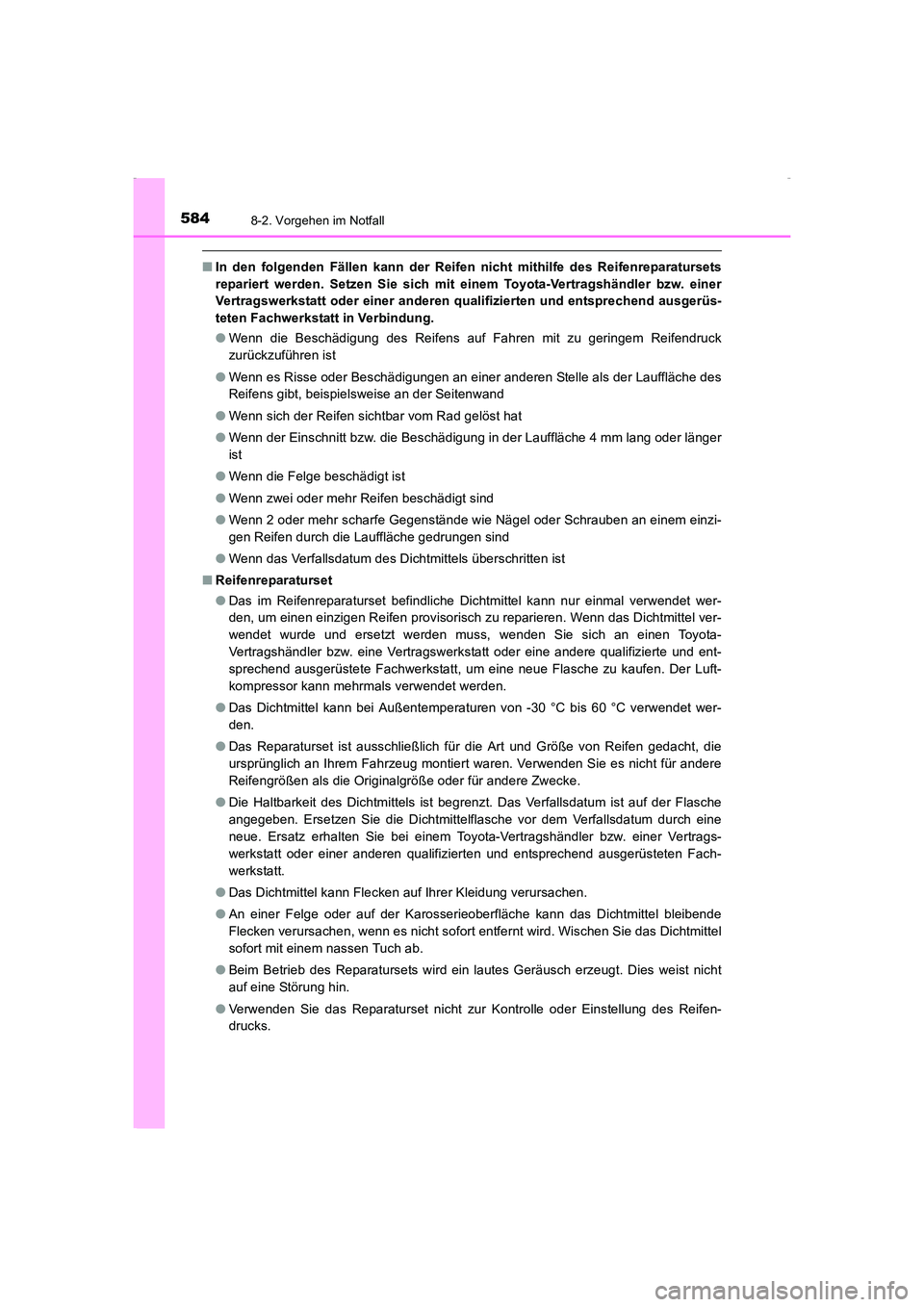

Page 584 of 664

5848-2. Vorgehen im Notfall
AVENSIS_OM_OM20C22M_(EM)
■In den folgenden Fällen kann der Reifen nicht mithilfe des Reifenreparatursets
repariert werden. Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüs-
teten Fachwerkstatt in Verbindung.
●Wenn die Beschädigung des Reifens auf Fahren mit zu geringem Reifendruck
zurückzuführen ist
● Wenn es Risse oder Beschädigungen an einer anderen Stelle als der Lauffläche des
Reifens gibt, beispielsweise an der Seitenwand
● Wenn sich der Reifen sichtbar vom Rad gelöst hat
● Wenn der Einschnitt bzw. die Beschädigung in der Lauffläche 4 mm lang oder länger
ist
● Wenn die Felge beschädigt ist
● Wenn zwei oder mehr Reifen beschädigt sind
● Wenn 2 oder mehr scharfe Gegenstände wie Nägel oder Schrauben an einem einzi-
gen Reifen durch die Lauffläche gedrungen sind
● Wenn das Verfallsdatum des Dichtmittels überschritten ist
■ Reifenreparaturset
●Das im Reifenreparaturset befindliche Dichtmittel kann nur einmal verwendet wer-
den, um einen einzigen Reifen provisorisch zu reparieren. Wenn das Dichtmittel ver-
wendet wurde und ersetzt werden muss, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und ent-
sprechend ausgerüstete Fachwerkstatt, um eine neue Flasche zu kaufen. Der Luft-
kompressor kann mehrmals verwendet werden.
● Das Dichtmittel kann bei Außentemperaturen von -30 °C bis 60 °C verwendet wer-
den.
● Das Reparaturset ist ausschließlich für die Art und Größe von Reifen gedacht, die
ursprünglich an Ihrem Fahrzeug montiert waren. Verwenden Sie es nicht für andere
Reifengrößen als die Originalgröße oder für andere Zwecke.
● Die Haltbarkeit des Dichtmittels ist begrenzt. Das Verfallsdatum ist auf der Flasche
angegeben. Ersetzen Sie die Dichtmittelflasche vor dem Verfallsdatum durch eine
neue. Ersatz erhalten Sie bei einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt.
● Das Dichtmittel kann Flecken auf Ihrer Kleidung verursachen.
● An einer Felge oder auf der Karosserieoberfläche kann das Dichtmittel bleibende
Flecken verursachen, wenn es nicht sofort entfernt wird. Wischen Sie das Dichtmittel
sofort mit einem nassen Tuch ab.
● Beim Betrieb des Reparatursets wird ein lautes Geräusch erzeugt. Dies weist nicht
auf eine Störung hin.
● Verwenden Sie das Reparaturset nicht zur Kontrolle oder Einstellung des Reifen-
drucks.
