5057-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)
7
Wartung und Pflege des Fahrzeugs

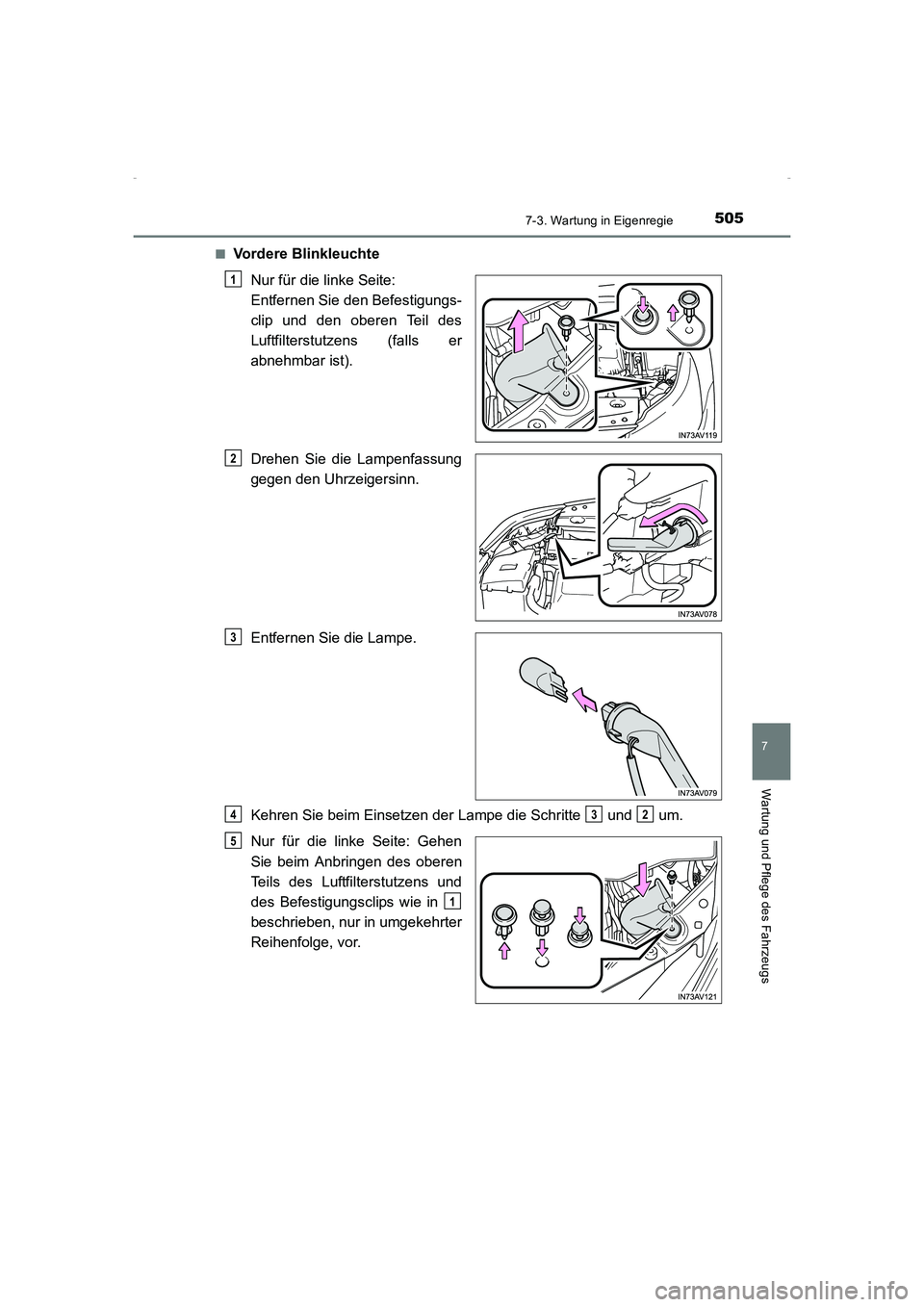

■Vordere BlinkleuchteNur für die linke Seite:
Entfernen Sie den Befestigungs-
clip und den oberen Teil des
Luftfilterstutzens (falls er
abnehmbar ist).
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Kehren Sie beim Einsetzen der Lampe die Schritte und um.
Nur für die linke Seite: Gehen
Sie beim Anbringen des oberen
Teils des Luftfilterstutzens und
des Befestigungsclips wie in
beschrieben, nur in umgekehrter
Reihenfolge, vor.
1
2
3
432
5
1
AVENSIS_OM_OM20C22M_(EM).book Page 505 Friday, February 6, 20 15 8:11 PM
Page 506 of 664
5067-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)■

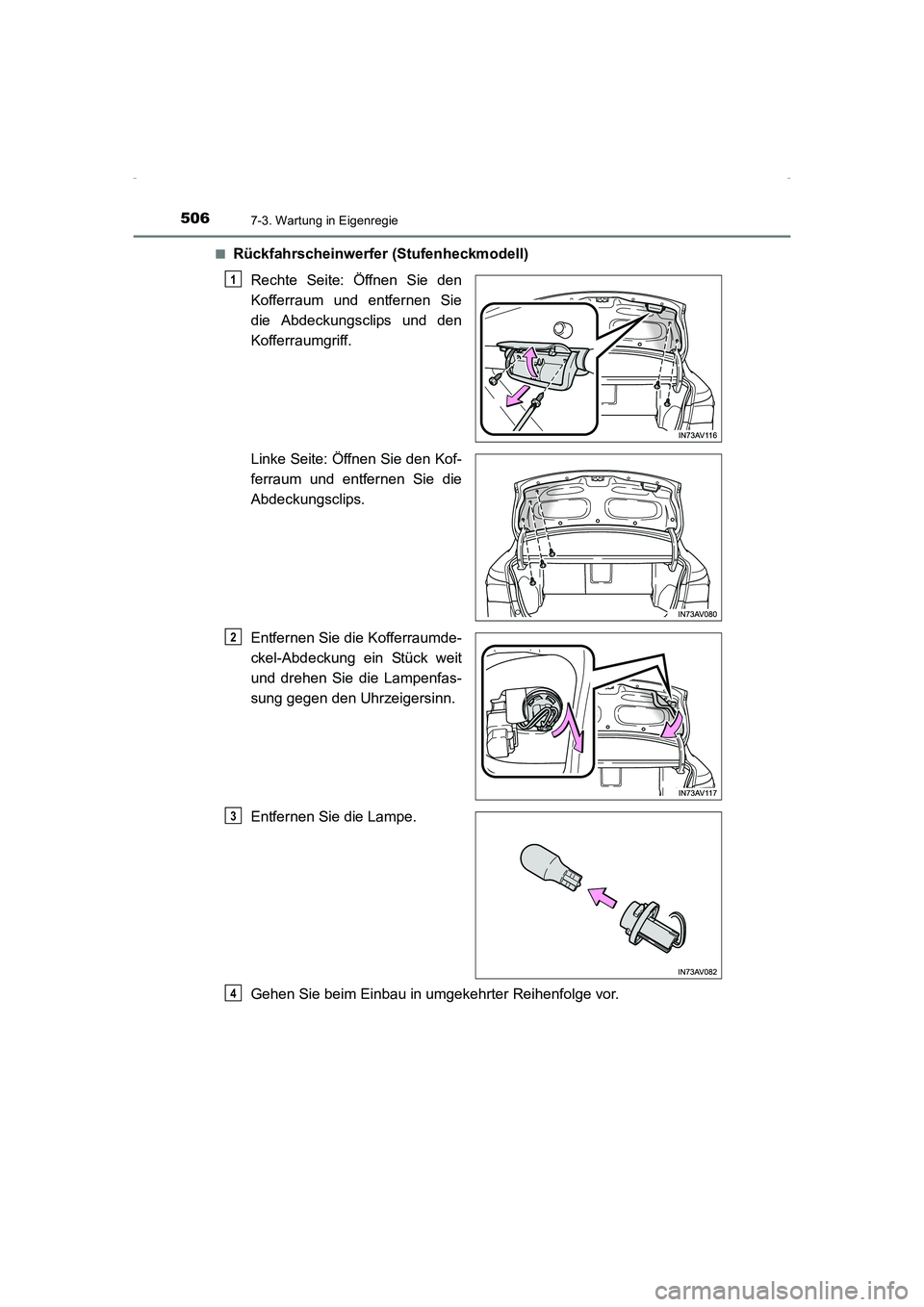

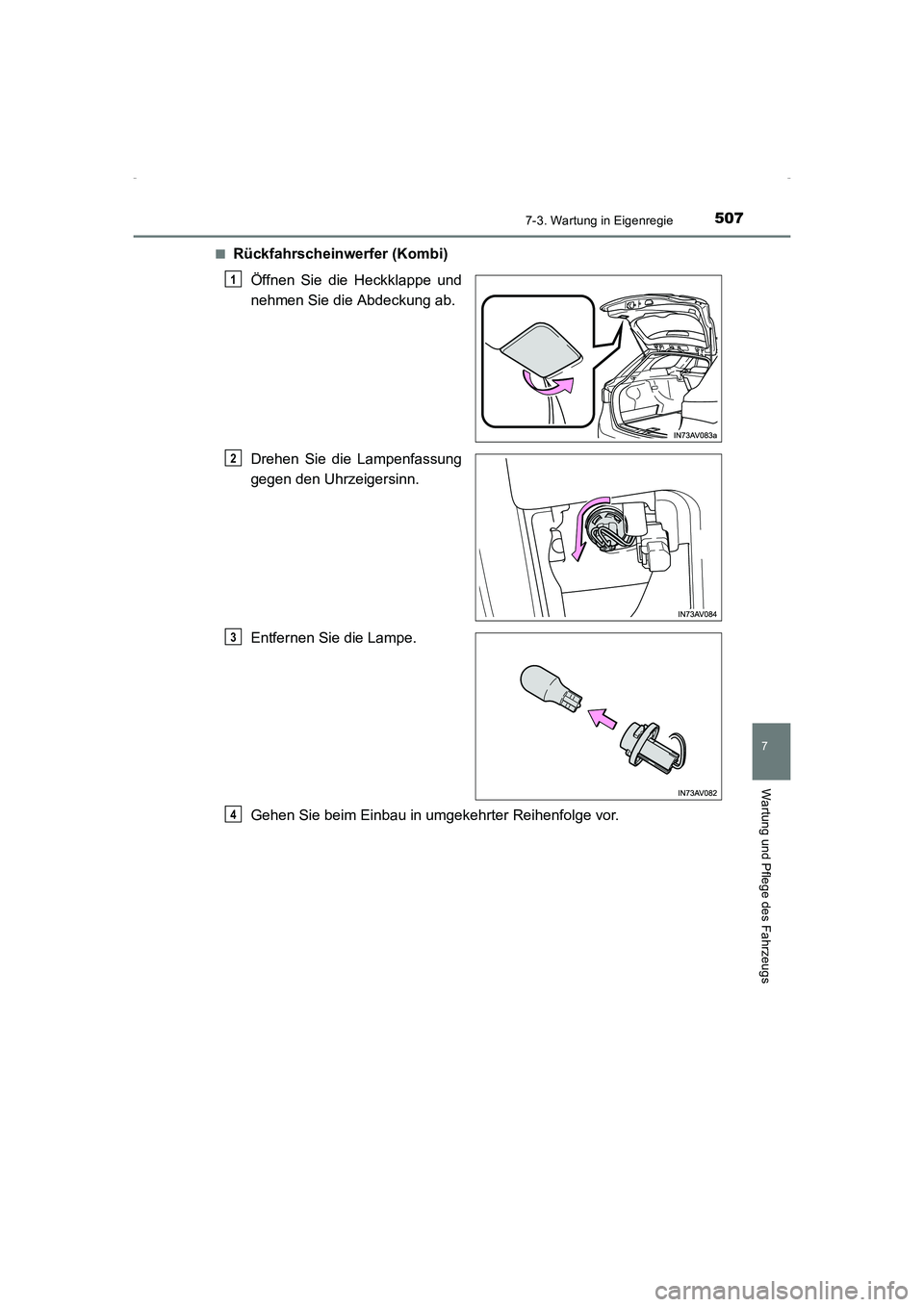

Rückfahrscheinwerfer (Stufenheckmodell)
Rechte Seite: Öffnen Sie den
Kofferraum und entfernen Sie
die Abdeckungsclips und den
Kofferraumgriff.
Linke Seite: Öffnen Sie den Kof-
ferraum und entfernen Sie die
Abdeckungsclips.
Entfernen Sie die Kofferraumde-
ckel-Abdeckung ein Stück weit
und drehen Sie die Lampenfas-
sung gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
3
4
AVENSIS_OM_OM20C22M_(EM).book Page 506 Friday, February 6, 20 15 8:11 PM
Page 507 of 664
5077-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)
7
Wartung und Pflege des Fahrzeugs
■Rückfahrscheinwerfer (Kombi)Öffnen Sie die Heckklappe und
nehmen Sie die Abdeckung ab.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
3
4
AVENSIS_OM_OM20C22M_(EM).book Page 507 Friday, February 6, 20 15 8:11 PM
Page 508 of 664
5087-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)■

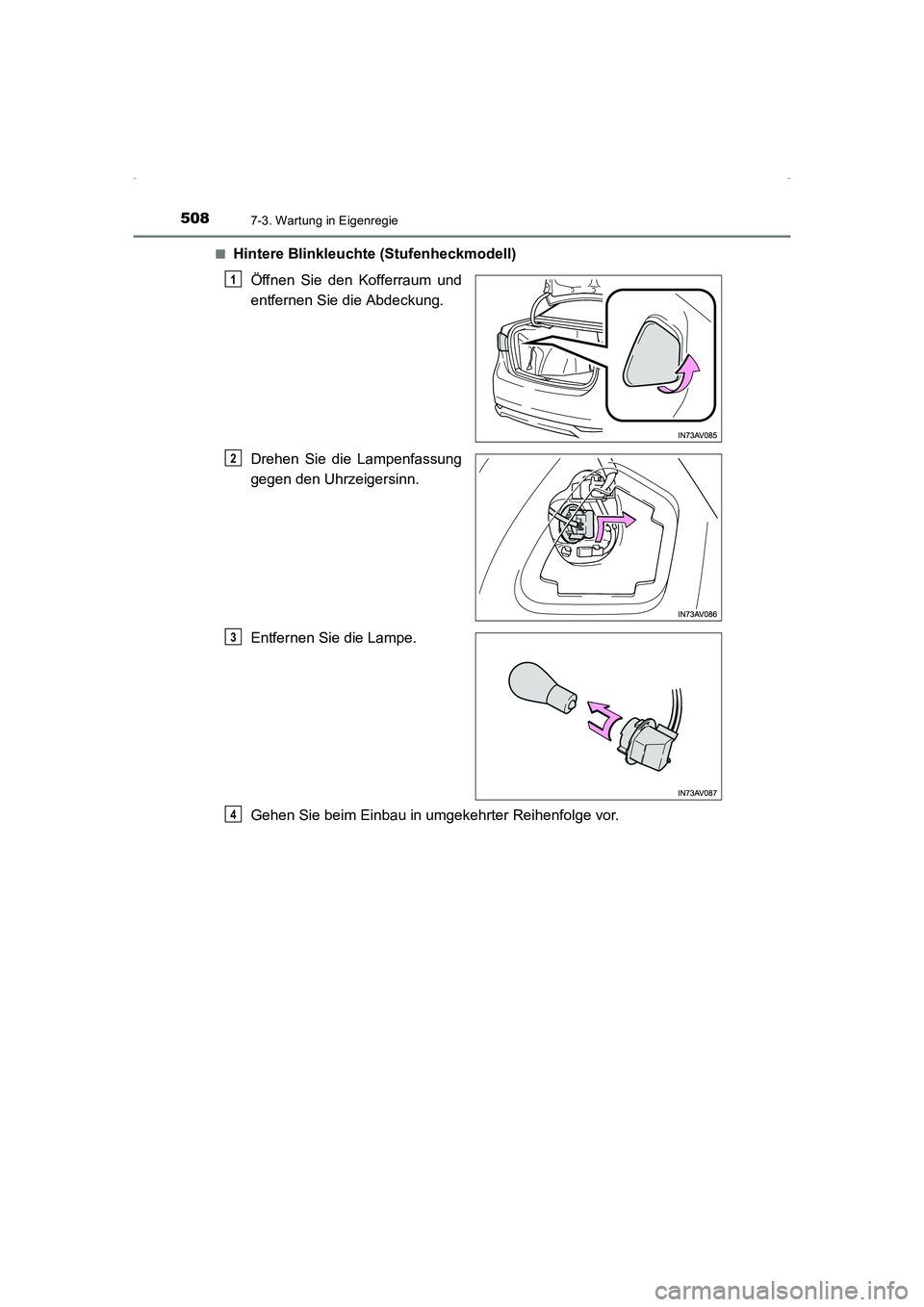

Hintere Blinkleuchte (Stufenheckmodell)
Öffnen Sie den Kofferraum und
entfernen Sie die Abdeckung.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
3
4
AVENSIS_OM_OM20C22M_(EM).book Page 508 Friday, February 6, 20 15 8:11 PM
Page 509 of 664
5097-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)
7
Wartung und Pflege des Fahrzeugs

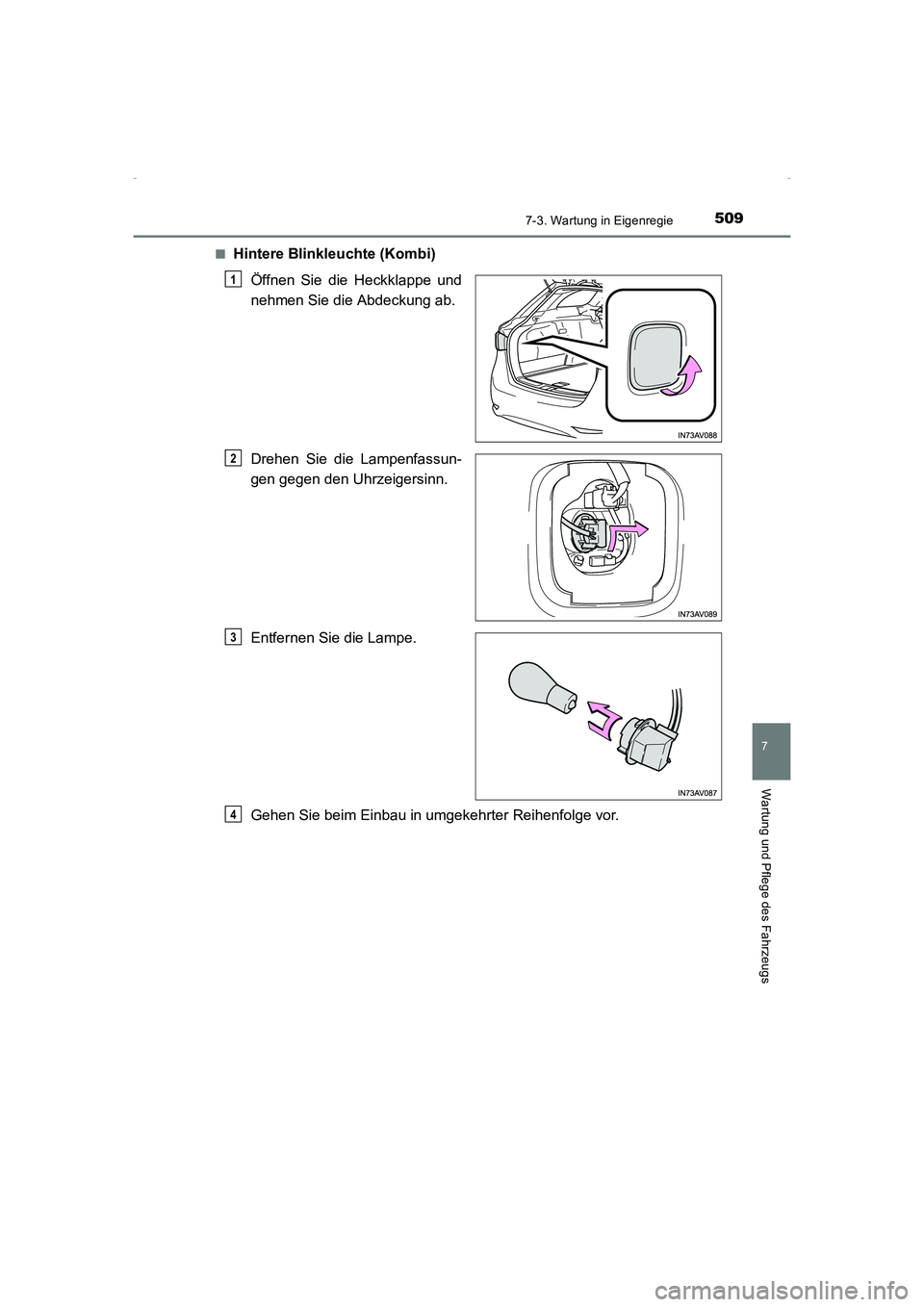

■Hintere Blinkleuchte (Kombi)Öffnen Sie die Heckklappe und
nehmen Sie die Abdeckung ab.
Drehen Sie die Lampenfassun-
gen gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
3
4
AVENSIS_OM_OM20C22M_(EM).book Page 509 Friday, February 6, 20 15 8:11 PM
Page 510 of 664
5107-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)■

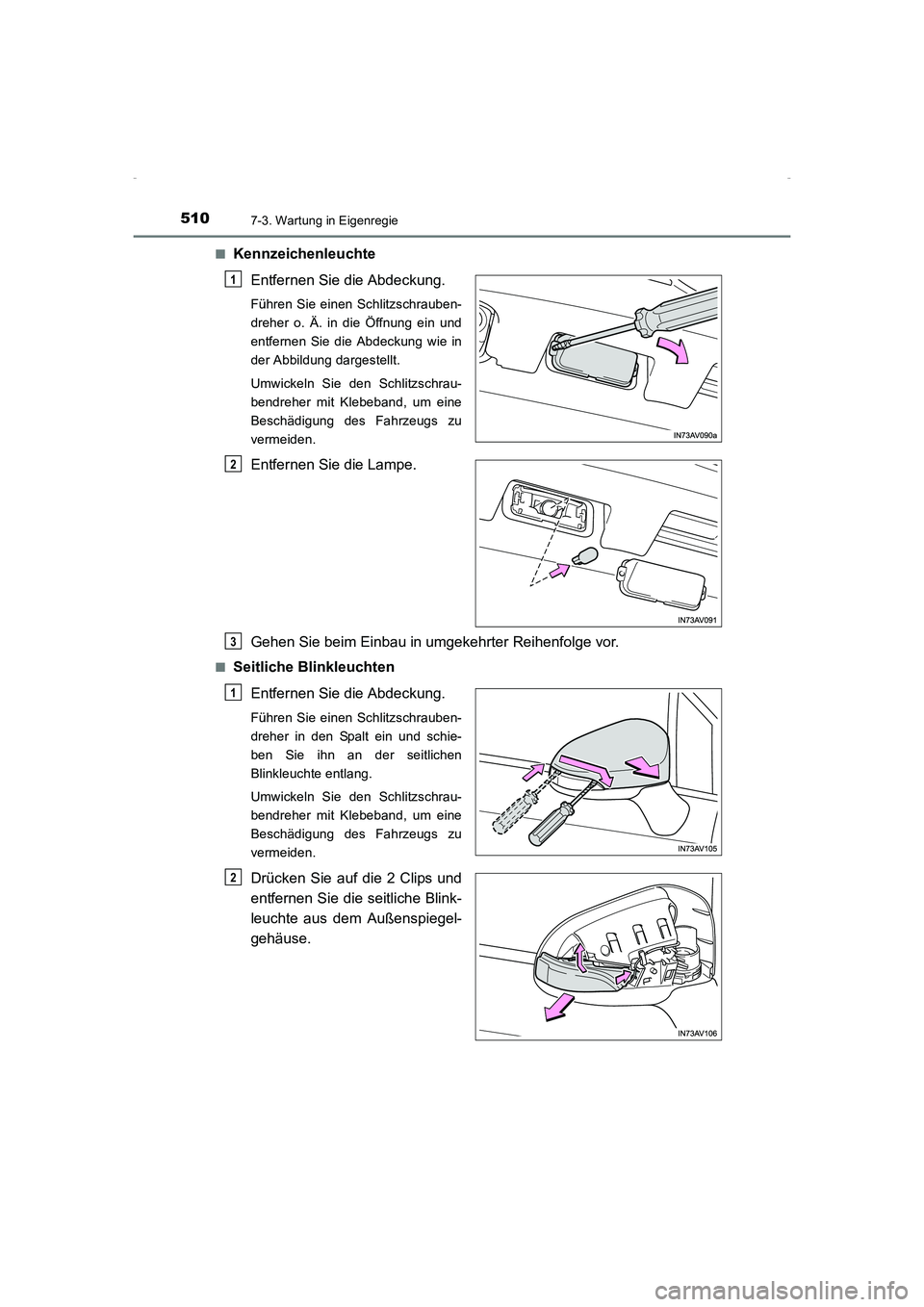

Kennzeichenleuchte
Entfernen Sie die Abdeckung.
Führen Sie einen Schlitzschrauben-
dreher o. Ä. in die Öffnung ein und
entfernen Sie die Abdeckung wie in
der Abbildung dargestellt.
Umwickeln Sie den Schlitzschrau-
bendreher mit Klebeband, um eine
Beschädigung des Fahrzeugs zu
vermeiden.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
■Seitliche BlinkleuchtenEntfernen Sie die Abdeckung.
Führen Sie einen Schlitzschrauben-
dreher in den Spalt ein und schie-
ben Sie ihn an der seitlichen
Blinkleuchte entlang.
Umwickeln Sie den Schlitzschrau-
bendreher mit Klebeband, um eine
Beschädigung des Fahrzeugs zu
vermeiden.
Drücken Sie auf die 2 Clips und
entfernen Sie die seitliche Blink-
leuchte aus dem Außenspiegel-
gehäuse.
1
2
3
1
2
AVENSIS_OM_OM20C22M_(EM).book Page 510 Friday, February 6, 20 15 8:11 PM
Page 511 of 664
5117-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)
7
Wartung und Pflege des Fahrzeugs

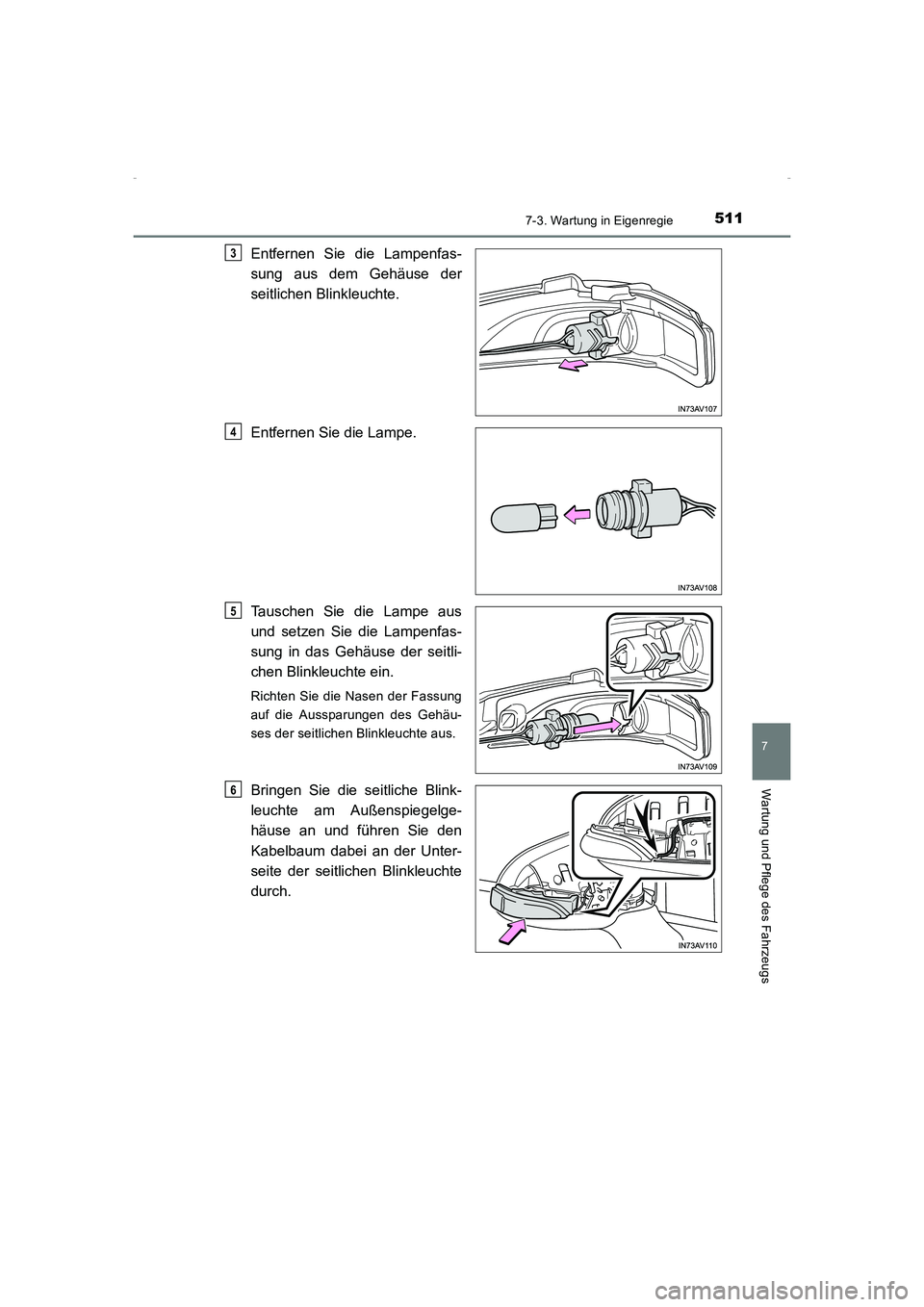

Entfernen Sie die Lampenfas-
sung aus dem Gehäuse der
seitlichen Blinkleuchte.
Entfernen Sie die Lampe.
Tauschen Sie die Lampe aus
und setzen Sie die Lampenfas-
sung in das Gehäuse der seitli-
chen Blinkleuchte ein.
Richten Sie die Nasen der Fassung
auf die Aussparungen des Gehäu-
ses der seitlichen Blinkleuchte aus.
Bringen Sie die seitliche Blink-
leuchte am Außenspiegelge-
häuse an und führen Sie den
Kabelbaum dabei an der Unter-
seite der seitlichen Blinkleuchte
durch.
3
4
5
6
AVENSIS_OM_OM20C22M_(EM).book Page 511 Friday, February 6, 2015 8:11 PM
Page 512 of 664

5127-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)

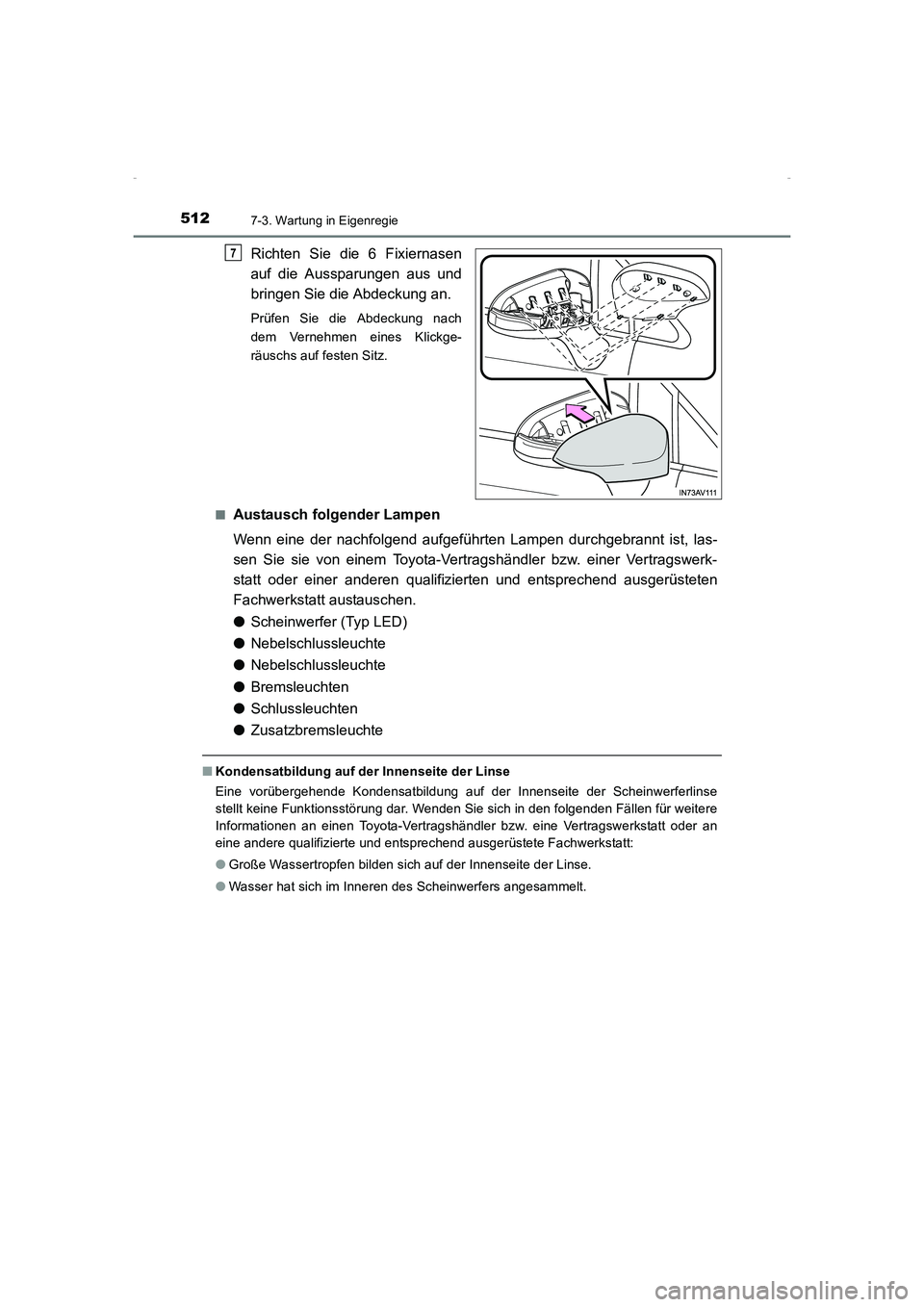

Richten Sie die 6 Fixiernasen
auf die Aussparungen aus und
bringen Sie die Abdeckung an.
Prüfen Sie die Abdeckung nach
dem Vernehmen eines Klickge-
räuschs auf festen Sitz.
■
Austausch folgender Lampen
Wenn eine der nachfolgend aufgeführten Lampen durchgebrannt ist, las-
sen Sie sie von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt austauschen.
● Scheinwerfer (Typ LED)
● Nebelschlussleuchte
● Nebelschlussleuchte
● Bremsleuchten
● Schlussleuchten
● Zusatzbremsleuchte
■Kondensatbildung auf der Innenseite der Linse
Eine vorübergehende Kondensatbildung auf der Innenseite der Scheinwerferlinse
stellt keine Funktionsstörung dar. Wenden Sie sich in den folgenden Fällen für weitere
Informationen an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an
eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt:
●Große Wassertropfen bilden sich auf der Innenseite der Linse.
● Wasser hat sich im Inneren des Scheinwerfers angesammelt.
