2016 TOYOTA AVENSIS Betriebsanleitungen (in German)

2094-1. Vor Fahrtantritt
4
Fahren
AVENSIS_OM_OM20C22M_(EM)

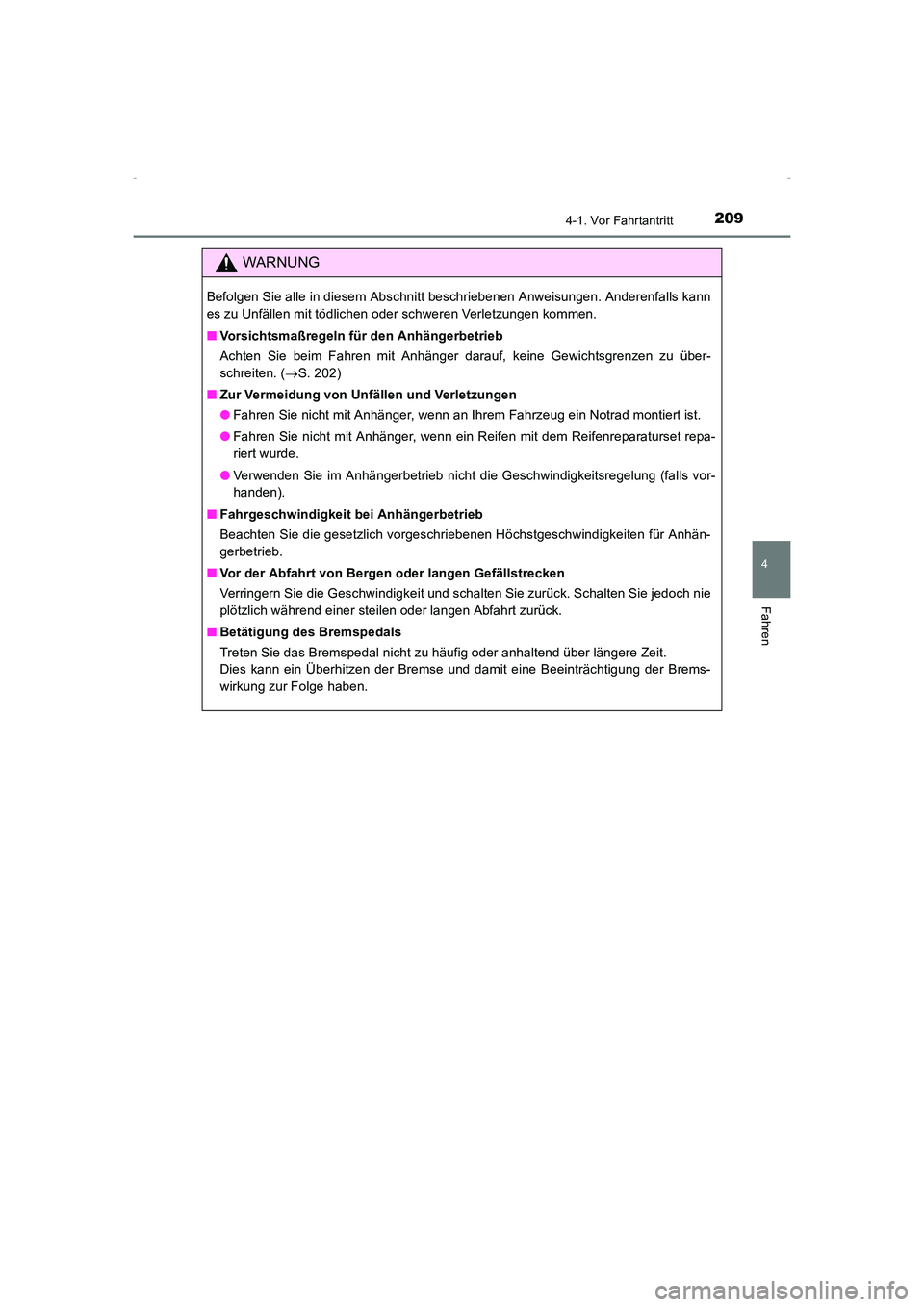

WARNUNG
Befolgen Sie alle in diesem Abschnitt beschriebenen Anweisungen. Anderenfalls kann
es zu Unfällen mit tödlichen oder schweren Verletzungen kommen.
■Vorsichtsmaßregeln für den Anhängerbetrieb
Achten Sie beim Fahren mit Anhänger darauf, keine Gewichtsgrenzen zu über-
schreiten. ( →S. 202)
■ Zur Vermeidung von Unfällen und Verletzungen
●Fahren Sie nicht mit Anhänger, wenn an Ihrem Fahrzeug ein Notrad montiert ist.
● Fahren Sie nicht mit Anhänger, wenn ein Reifen mit dem Reifenreparaturset repa-
riert wurde.
● Verwenden Sie im Anhängerbetrieb nicht die Geschwindigkeitsregelung (falls vor-
handen).
■ Fahrgeschwindigkeit bei Anhängerbetrieb
Beachten Sie die gesetzlich vorgeschriebenen Höchstgeschwindigkeiten für Anhän-
gerbetrieb.
■ Vor der Abfahrt von Bergen oder langen Gefällstrecken
Verringern Sie die Geschwindigkeit und schalten Sie zurück. Schalten Sie jedoch nie
plötzlich während einer steilen oder langen Abfahrt zurück.
■ Betätigung des Bremspedals
Treten Sie das Bremspedal nicht zu häufig oder anhaltend über längere Zeit.
Dies kann ein Überhitzen der Bremse und damit eine Beeinträchtigung der Brems-
wirkung zur Folge haben.
AVENSIS_OM_OM20C22M_(EM).book Page 209 Friday, February 6, 20 15 8:11 PM

2104-2. Fahrvorgänge
AVENSIS_OM_OM20C22M_(EM)

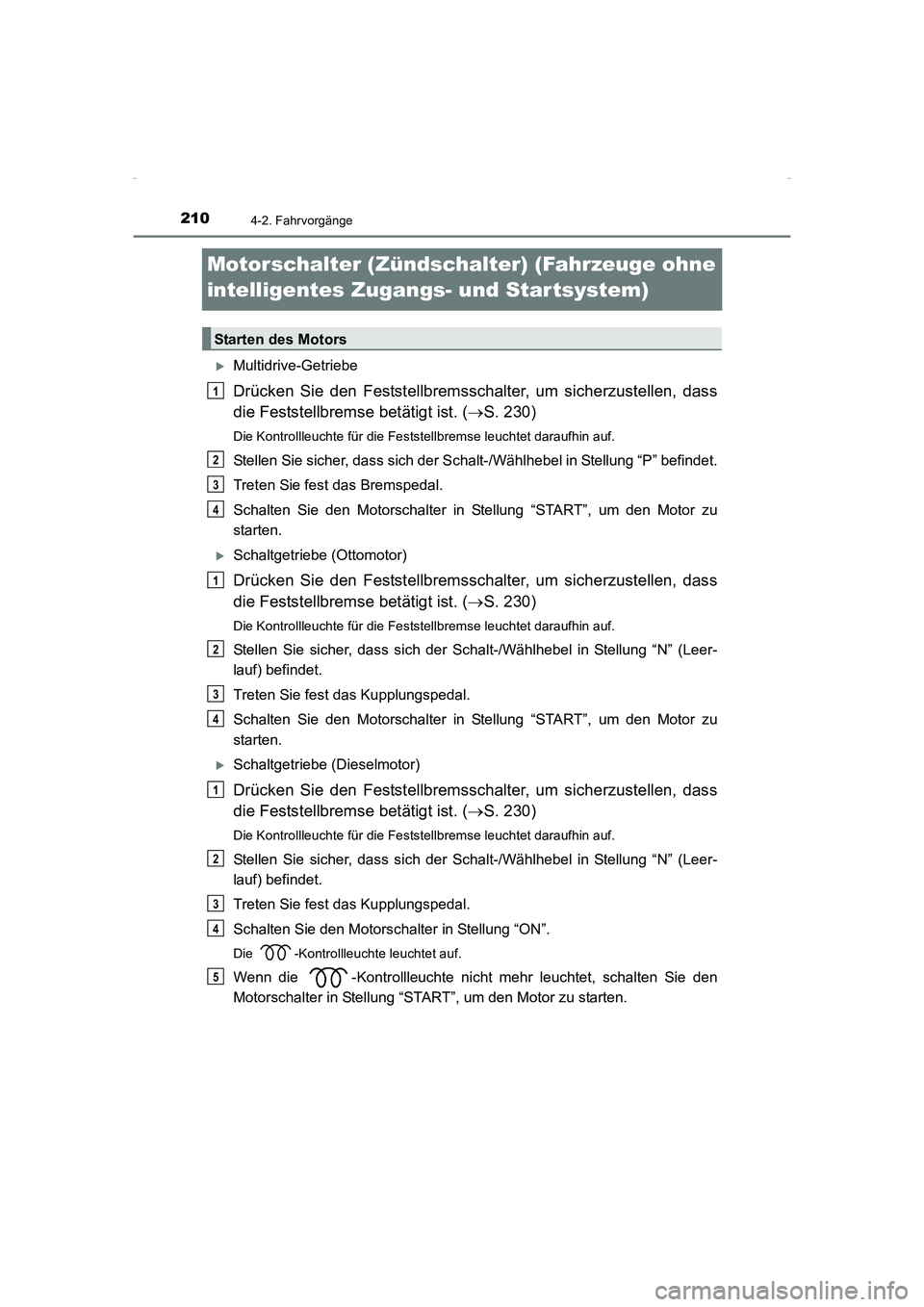

Motorschalter (Zündschalter) (Fahrzeuge ohne
intelligentes Zugangs- und Star tsystem)
XMultidrive-Getriebe
Drücken Sie den Feststellbremsschalter, um sicherzustellen, dass
die Feststellbremse betätigt ist. (→S. 230)
Die Kontrollleuchte für die Feststellbremse leuchtet daraufhin auf.
Stellen Sie sicher, dass sich der Scha lt-/Wählhebel in Stellung “P” befindet.
Treten Sie fest das Bremspedal.
Schalten Sie den Motorschalter in Stellung “START”, um den Motor zu
starten.
XSchaltgetriebe (Ottomotor)
Drücken Sie den Feststellbremsschalter, um sicherzustellen, dass
die Feststellbremse betätigt ist. ( →S. 230)
Die Kontrollleuchte für die Feststellbremse leuchtet daraufhin auf.
Stellen Sie sicher, dass sich der Sc halt-/Wählhebel in Stellung “N” (Leer-
lauf) befindet.
Treten Sie fest das Kupplungspedal.
Schalten Sie den Motorschalter in Stellung “START”, um den Motor zu
starten.
XSchaltgetriebe (Dieselmotor)
Drücken Sie den Feststellbremsschalter, um sicherzustellen, dass
die Feststellbremse betätigt ist. ( →S. 230)
Die Kontrollleuchte für die Feststellbremse leuchtet daraufhin auf.
Stellen Sie sicher, dass sich der Sc halt-/Wählhebel in Stellung “N” (Leer-
lauf) befindet.
Treten Sie fest das Kupplungspedal.
Schalten Sie den Motorschalter in Stellung “ON”.
Die -Kontrollleuchte leuchtet auf.
Wenn die -Kontrollleuchte nicht mehr leuchtet, schalten Sie den
Motorschalter in Stellung “START”, um den Motor zu starten.
Starten des Motors
1
2
3
4
1
2
3
4
1
2
3
4
5
AVENSIS_OM_OM20C22M_(EM).book Page 210 Friday, February 6, 20 15 8:11 PM

2114-2. Fahrvorgänge
4
Fahren
AVENSIS_OM_OM20C22M_(EM)

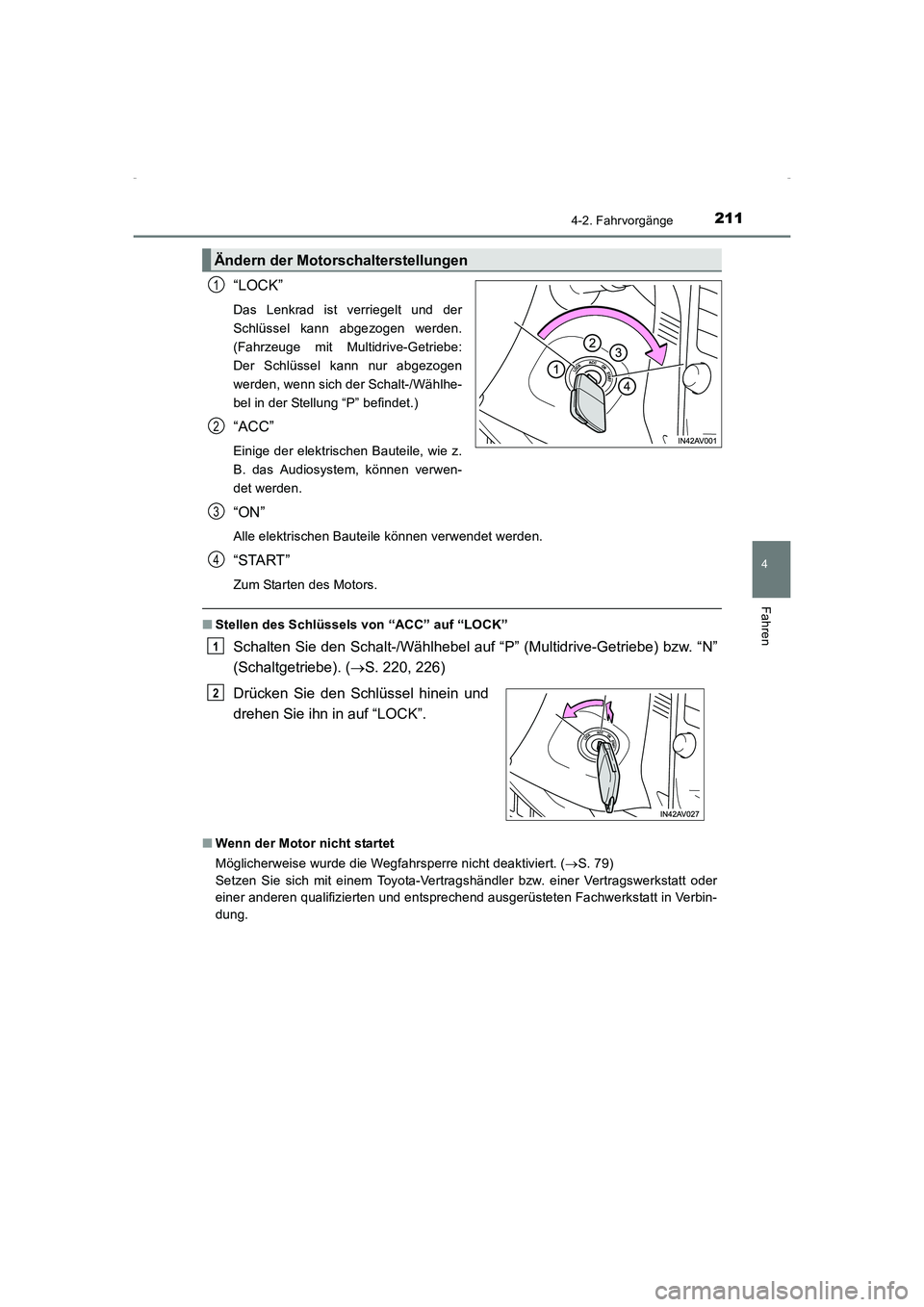

“LOCK”
Das Lenkrad ist verriegelt und der
Schlüssel kann abgezogen werden.
(Fahrzeuge mit Multidrive-Getriebe:
Der Schlüssel kann nur abgezogen
werden, wenn sich der Schalt-/Wählhe-
bel in der Stellung “P” befindet.)
“ACC”
Einige der elektrischen Bauteile, wie z.
B. das Audiosystem, können verwen-
det werden.
“ON”
Alle elektrischen Bauteile können verwendet werden.
“START”
Zum Starten des Motors.
■Stellen des Schlüssels von “ACC” auf “LOCK”
Schalten Sie den Schalt-/Wählhebel auf “P ” (Multidrive-Getriebe) bzw. “N”
(Schaltgetriebe). ( →S. 220, 226)
■ Wenn der Motor nicht startet
Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. ( →S. 79)
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbin-
dung.
Ändern der Motorschalterstellungen
1
2
Drücken Sie den Schlüssel hinein und
drehen Sie ihn in auf “LOCK”.
3
4
1
2
AVENSIS_OM_OM20C22M_(EM).book Page 211 Friday, February 6, 20 15 8:11 PM

2124-2. Fahrvorgänge
AVENSIS_OM_OM20C22M_(EM)■

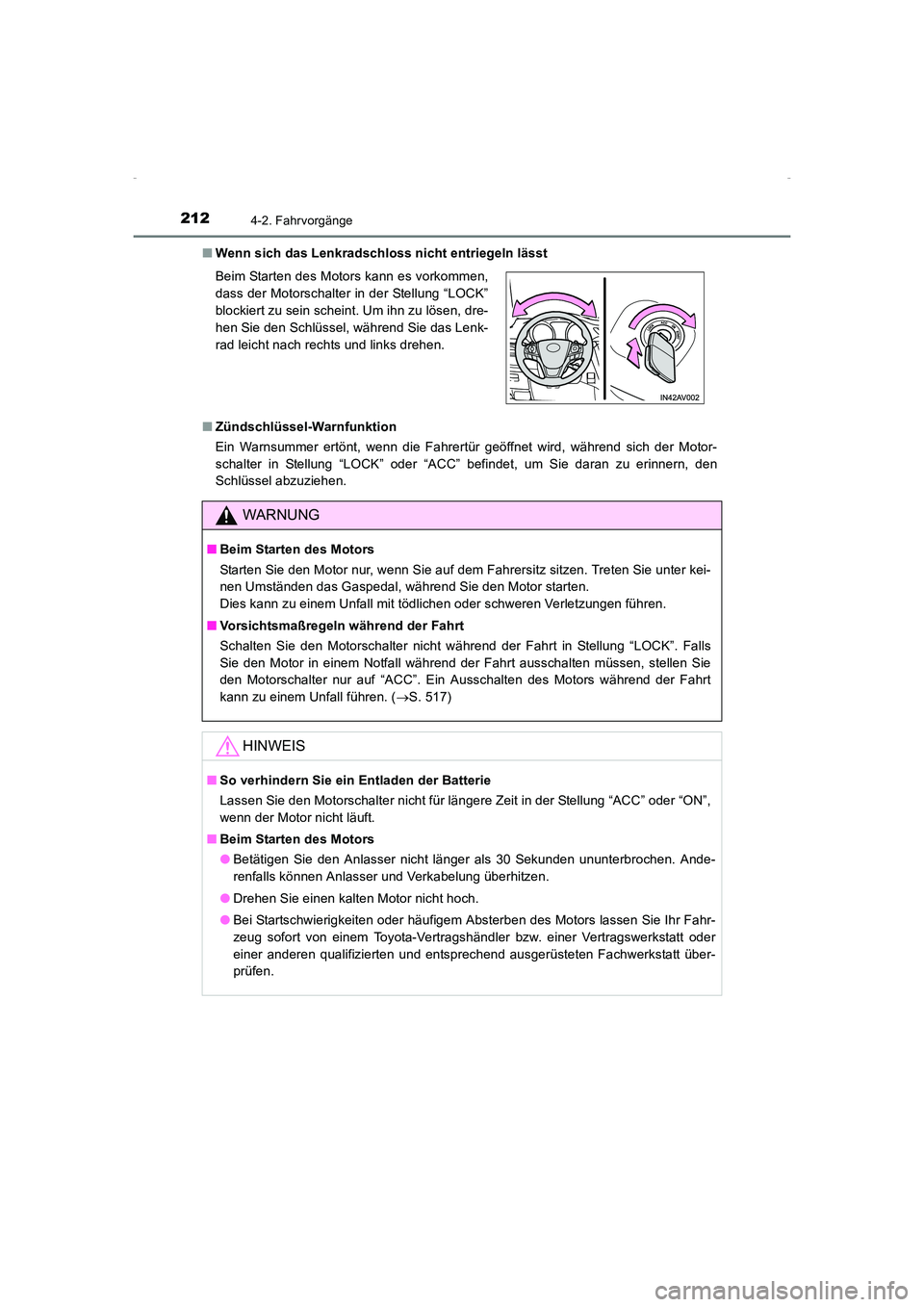

Wenn sich das Lenkradschloss nicht entriegeln lässt
■ Zündschlüssel-Warnfunktion
Ein Warnsummer ertönt, wenn die Fahrertür geöffnet wird, während sich der Motor-
schalter in Stellung “LOCK” oder “ACC” befindet, um Sie daran zu erinnern, den
Schlüssel abzuziehen. Beim Starten des Motors kann es vorkommen,
dass der Motorschalter in der Stellung “LOCK”
blockiert zu sein scheint. Um ihn zu lösen, dre-
hen Sie den Schlüssel, während Sie das Lenk-
rad leicht nach rechts und links drehen.
WARNUNG
■Beim Starten des Motors
Starten Sie den Motor nur, wenn Sie auf dem Fahrersitz sitzen. Treten Sie unter kei-
nen Umständen das Gaspedal, während Sie den Motor starten.
Dies kann zu einem Unfall mit tödlichen oder schweren Verletzungen führen.
■ Vorsichtsmaßregeln während der Fahrt
Schalten Sie den Motorschalter nicht während der Fahrt in Stellung “LOCK”. Falls
Sie den Motor in einem Notfall während der Fahrt ausschalten müssen, stellen Sie
den Motorschalter nur auf “ACC”. Ein Ausschalten des Motors während der Fahrt
kann zu einem Unfall führen. ( →S. 517)
HINWEIS
■ So verhindern Sie ein Entladen der Batterie
Lassen Sie den Motorschalter nicht für längere Zeit in der Stellung “ACC” oder “ON”,
wenn der Motor nicht läuft.
■ Beim Starten des Motors
●Betätigen Sie den Anlasser nicht länger als 30 Sekunden ununterbrochen. Ande-
renfalls können Anlasser und Verkabelung überhitzen.
● Drehen Sie einen kalten Motor nicht hoch.
● Bei Startschwierigkeiten oder häufigem Absterben des Motors lassen Sie Ihr Fahr-
zeug sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt über-
prüfen.
AVENSIS_OM_OM20C22M_(EM).book Page 212 Friday, February 6, 20 15 8:11 PM

213
4
4-2. Fahrvorgänge
Fahren
AVENSIS_OM_OM20C22M_(EM)

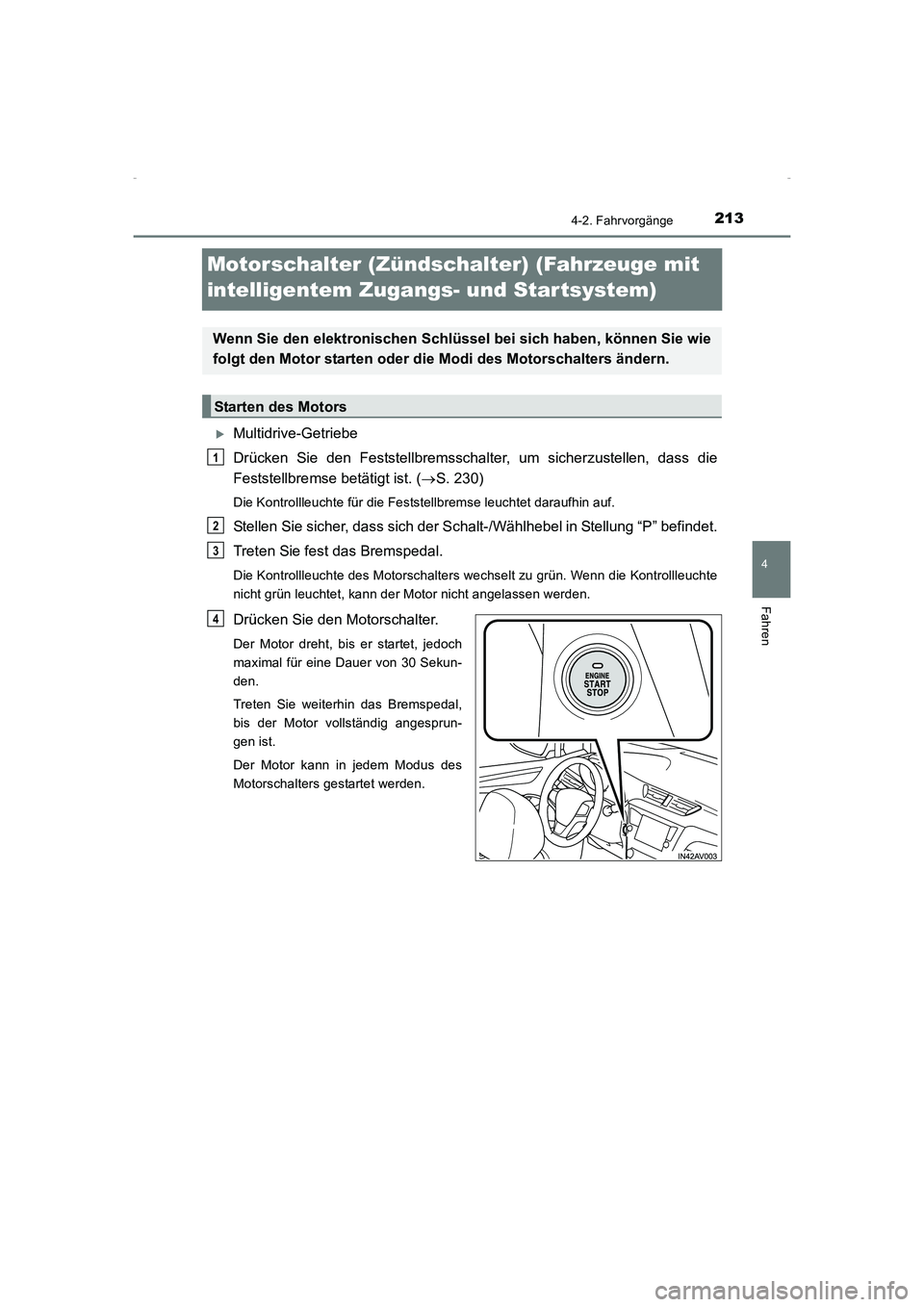

Motorschalter (Zündschalter) (Fahrzeuge mit
intelligentem Zugangs- und Star tsystem)
XMultidrive-Getriebe
Drücken Sie den Feststellbremsschalter, um sicherzustellen, dass die
Feststellbremse betätigt ist. (→S. 230)
Die Kontrollleuchte für die Feststellbremse leuchtet daraufhin auf.
Stellen Sie sicher, dass sich der Scha lt-/Wählhebel in Stellung “P” befindet.
Treten Sie fest das Bremspedal.
Die Kontrollleuchte des Motorschalters wechselt zu grün. Wenn die Kontrollleuchte
nicht grün leuchtet, kann der Motor nicht angelassen werden.
Drücken Sie den Motorschalter.
Der Motor dreht, bis er startet, jedoch
maximal für eine Dauer von 30 Sekun-
den.
Treten Sie weiterhin das Bremspedal,
bis der Motor vollständig angesprun-
gen ist.
Der Motor kann in jedem Modus des
Motorschalters gestartet werden.
Wenn Sie den elektronischen Schlüssel bei sich haben, können Sie wie
folgt den Motor starten oder die Modi des Motorschalters ändern.
Starten des Motors
1
2
3
4
AVENSIS_OM_OM20C22M_(EM).book Page 213 Friday, February 6, 20 15 8:11 PM

2144-2. Fahrvorgänge
AVENSIS_OM_OM20C22M_(EM)

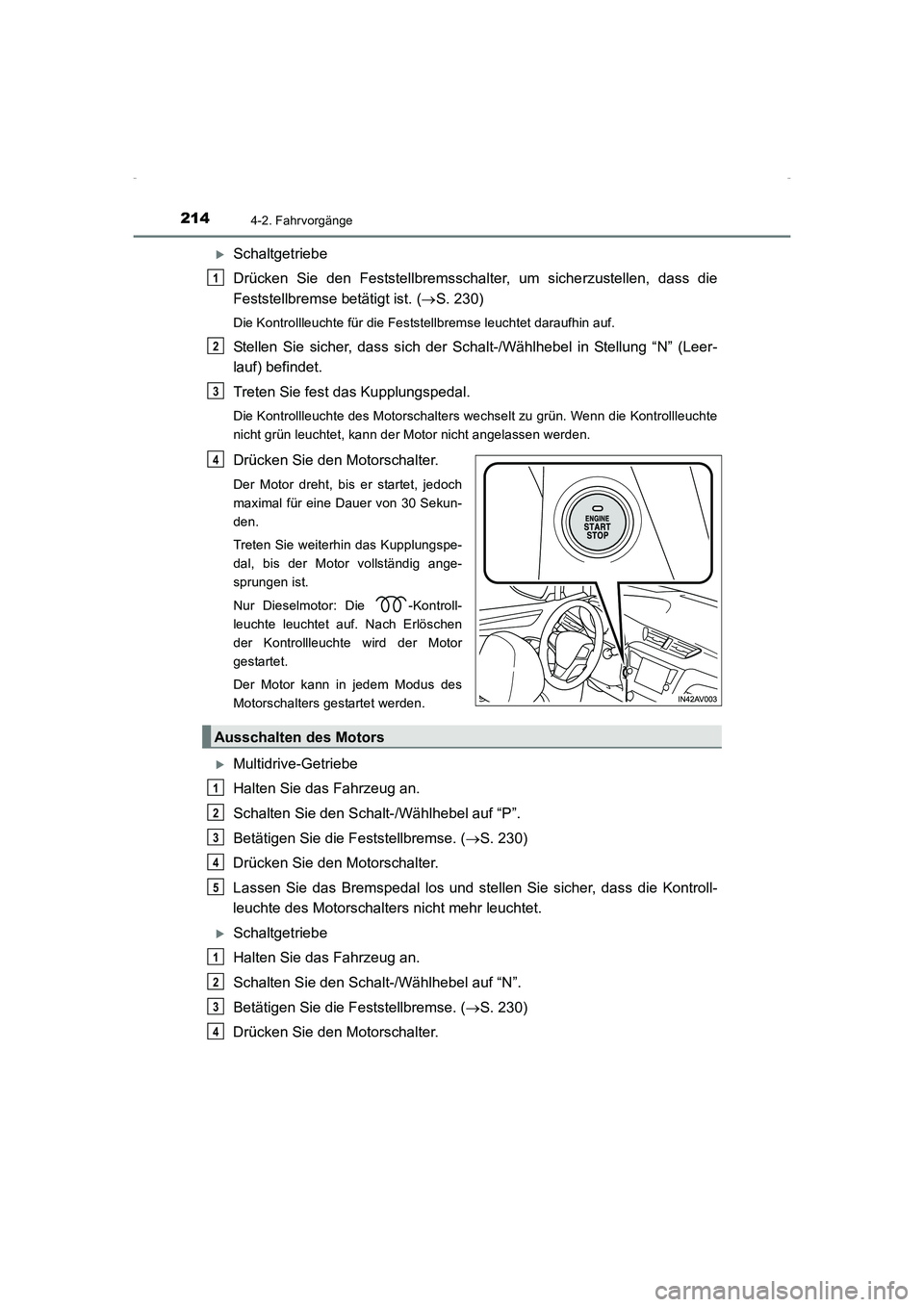

XSchaltgetriebe
Drücken Sie den Feststellbremsschalter, um sicherzustellen, dass die
Feststellbremse betätigt ist. (→S. 230)
Die Kontrollleuchte für die Feststellbremse leuchtet daraufhin auf.
Stellen Sie sicher, dass sich der Sc halt-/Wählhebel in Stellung “N” (Leer-
lauf) befindet.
Treten Sie fest das Kupplungspedal.
Die Kontrollleuchte des Motorschalters wechselt zu grün. Wenn die Kontrollleuchte
nicht grün leuchtet, kann der Motor nicht angelassen werden.
Drücken Sie den Motorschalter.
Der Motor dreht, bis er startet, jedoch
maximal für eine Dauer von 30 Sekun-
den.
Treten Sie weiterhin das Kupplungspe-
dal, bis der Motor vollständig ange-
sprungen ist.
Nur Dieselmotor: Die -Kontroll-
leuchte leuchtet auf. Nach Erlöschen
der Kontrollleuchte wird der Motor
gestartet.
Der Motor kann in jedem Modus des
Motorschalters gestartet werden.
XMultidrive-Getriebe
Halten Sie das Fahrzeug an.
Schalten Sie den Schalt-/Wählhebel auf “P”.
Betätigen Sie die Feststellbremse. ( →S. 230)
Drücken Sie den Motorschalter.
Lassen Sie das Bremspedal los und stellen Sie sicher, dass die Kontroll-
leuchte des Motorschalters nicht mehr leuchtet.
XSchaltgetriebe
Halten Sie das Fahrzeug an.
Schalten Sie den Schalt-/Wählhebel auf “N”.
Betätigen Sie die Feststellbremse. ( →S. 230)
Drücken Sie den Motorschalter.
1
2
3
4
Ausschalten des Motors
1
2
3
4
5
1
2
3
4
AVENSIS_OM_OM20C22M_(EM).book Page 214 Friday, February 6, 20 15 8:11 PM

2154-2. Fahrvorgänge
4
Fahren
AVENSIS_OM_OM20C22M_(EM)

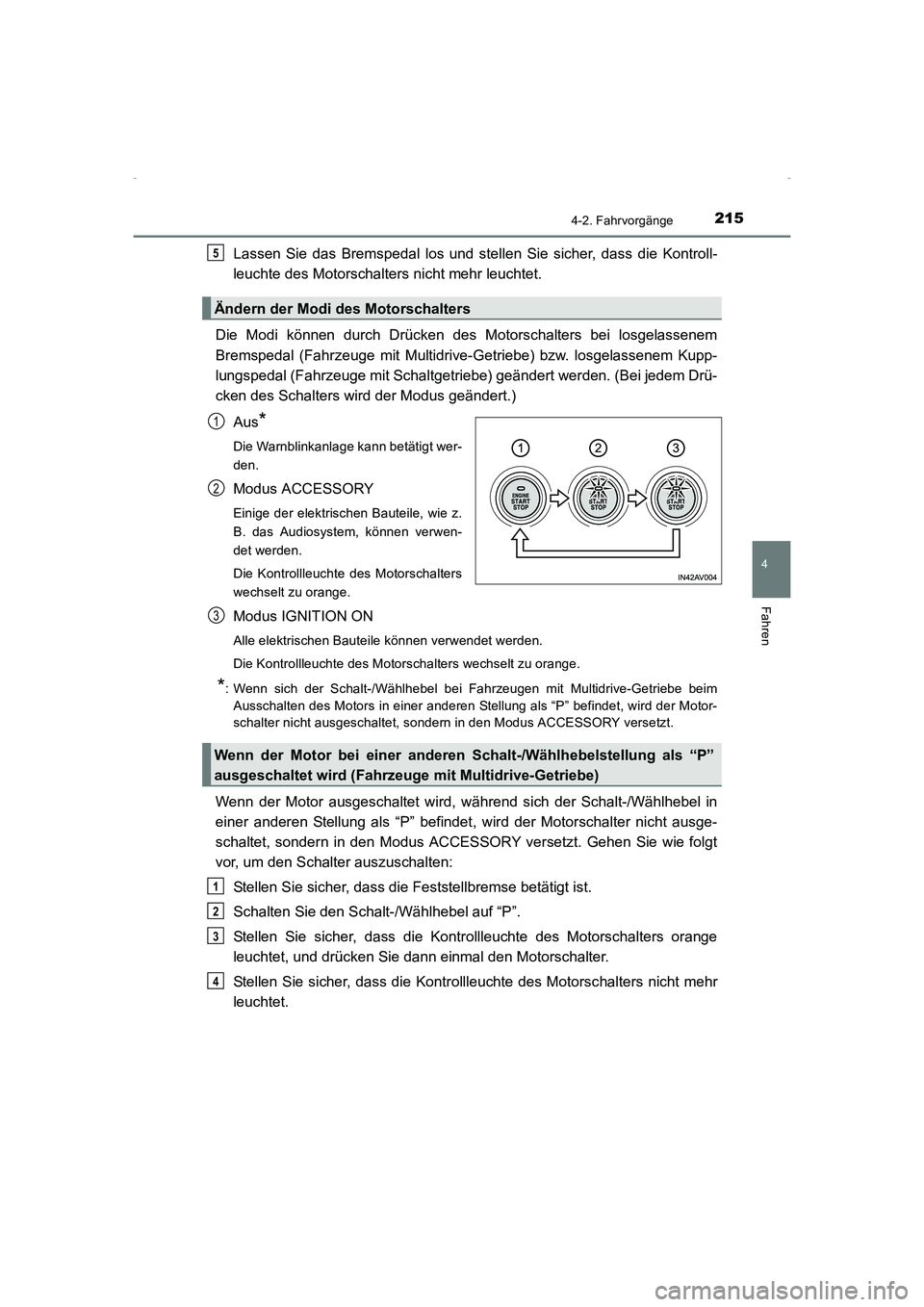

Lassen Sie das Bremspedal los und stellen Sie sicher, dass die Kontroll-
leuchte des Motorschalters nicht mehr leuchtet.
Die Modi können durch Drücken des Motorschalters bei losgelassenem
Bremspedal (Fahrzeuge mit Multidrive-G etriebe) bzw. losgelassenem Kupp-
lungspedal (Fahrzeuge mit Schaltgetriebe) geändert werden. (Bei jedem Drü-
cken des Schalters wird der Modus geändert.)
Aus
*
Die Warnblinkanlage kann betätigt wer-
den.
Modus ACCESSORY
Einige der elektrischen Bauteile, wie z.
B. das Audiosystem, können verwen-
det werden.
Die Kontrollleuchte des Motorschalters
wechselt zu orange.
Modus IGNITION ON
Alle elektrischen Bauteile können verwendet werden.
Die Kontrollleuchte des Motorschalters wechselt zu orange.
*: Wenn sich der Schalt-/Wählhebel bei Fahrzeugen mit Multidrive-Getriebe beimAusschalten des Motors in einer anderen Stellung als “P” befindet, wird der Motor-
schalter nicht ausgeschaltet, sondern in den Modus ACCESSORY versetzt.
Wenn der Motor ausgeschaltet wird, während sich der Schalt-/Wählhebel in
einer anderen Stellung als “P” befindet, wird der Motorschalter nicht ausge-
schaltet, sondern in den Modus ACCESSORY versetzt. Gehen Sie wie folgt
vor, um den Schalter auszuschalten:
Stellen Sie sicher, dass die Feststellbremse betätigt ist.
Schalten Sie den Schalt-/Wählhebel auf “P”.
Stellen Sie sicher, dass die Kontro llleuchte des Motorschalters orange
leuchtet, und drücken Sie dann einmal den Motorschalter.
Stellen Sie sicher, dass die Kontrolll euchte des Motorschalters nicht mehr
leuchtet.
Ändern der Modi des Motorschalters
5
1
2
Wenn der Motor bei einer anderen Schalt-/Wählhebelstellung als “P”
ausgeschaltet wird (Fahrzeuge mit Multidrive-Getriebe)
3
1
2
3
4
AVENSIS_OM_OM20C22M_(EM).book Page 215 Friday, February 6, 20 15 8:11 PM

2164-2. Fahrvorgänge
AVENSIS_OM_OM20C22M_(EM)

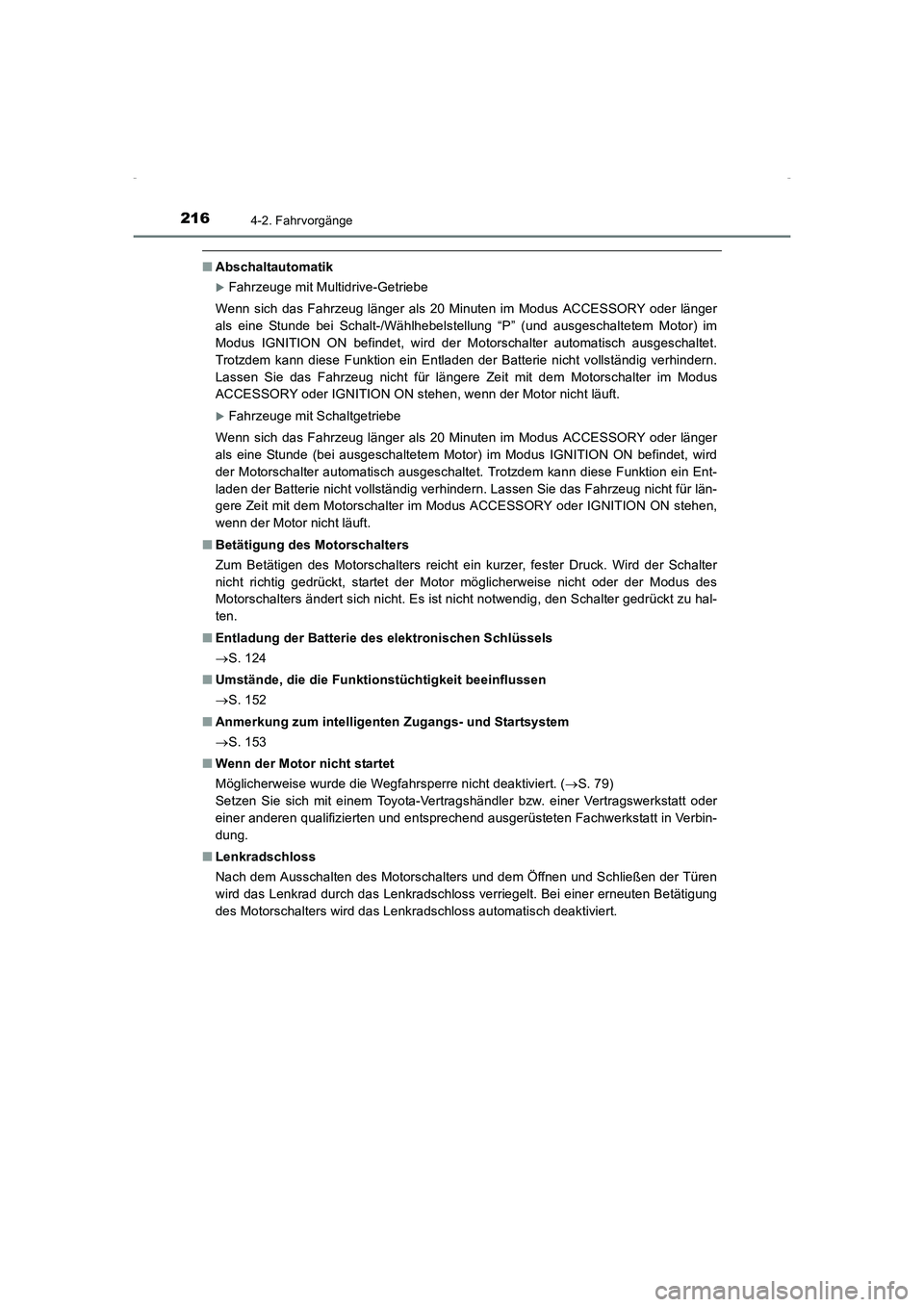

■Abschaltautomatik
XFahrzeuge mit Multidrive-Getriebe
Wenn sich das Fahrzeug länger als 20 Minuten im Modus ACCESSORY oder länger
als eine Stunde bei Schalt-/Wählhebelstellung “P” (und ausgeschaltetem Motor) im
Modus IGNITION ON befindet, wird der Motorschalter automatisch ausgeschaltet.
Trotzdem kann diese Funktion ein Entladen der Batterie nicht vollständig verhindern.
Lassen Sie das Fahrzeug nicht für längere Zeit mit dem Motorschalter im Modus
ACCESSORY oder IGNITION ON stehen, wenn der Motor nicht läuft.
XFahrzeuge mit Schaltgetriebe
Wenn sich das Fahrzeug länger als 20 Minuten im Modus ACCESSORY oder länger
als eine Stunde (bei ausgeschaltetem Motor) im Modus IGNITION ON befindet, wird
der Motorschalter automatisch ausgeschaltet. Trotzdem kann diese Funktion ein Ent-
laden der Batterie nicht vollständig verhindern. Lassen Sie das Fahrzeug nicht für län-
gere Zeit mit dem Motorschalter im Modus ACCESSORY oder IGNITION ON stehen,
wenn der Motor nicht läuft.
■ Betätigung des Motorschalters
Zum Betätigen des Motorschalters reicht ein kurzer, fester Druck. Wird der Schalter
nicht richtig gedrückt, startet der Motor möglicherweise nicht oder der Modus des
Motorschalters ändert sich nicht. Es ist nicht notwendig, den Schalter gedrückt zu hal-
ten.
■ Entladung der Batterie des elektronischen Schlüssels
→S. 124
■ Umstände, die die Funktionstüchtigkeit beeinflussen
→S. 152
■ Anmerkung zum intelligenten Zugangs- und Startsystem
→S. 153
■ Wenn der Motor nicht startet
Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. ( →S. 79)
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbin-
dung.
■ Lenkradschloss
Nach dem Ausschalten des Motorschalters und dem Öffnen und Schließen der Türen
wird das Lenkrad durch das Lenkradschloss verriegelt. Bei einer erneuten Betätigung
des Motorschalters wird das Lenkradschloss automatisch deaktiviert.
AVENSIS_OM_OM20C22M_(EM).book Page 216 Friday, February 6, 20 15 8:11 PM
