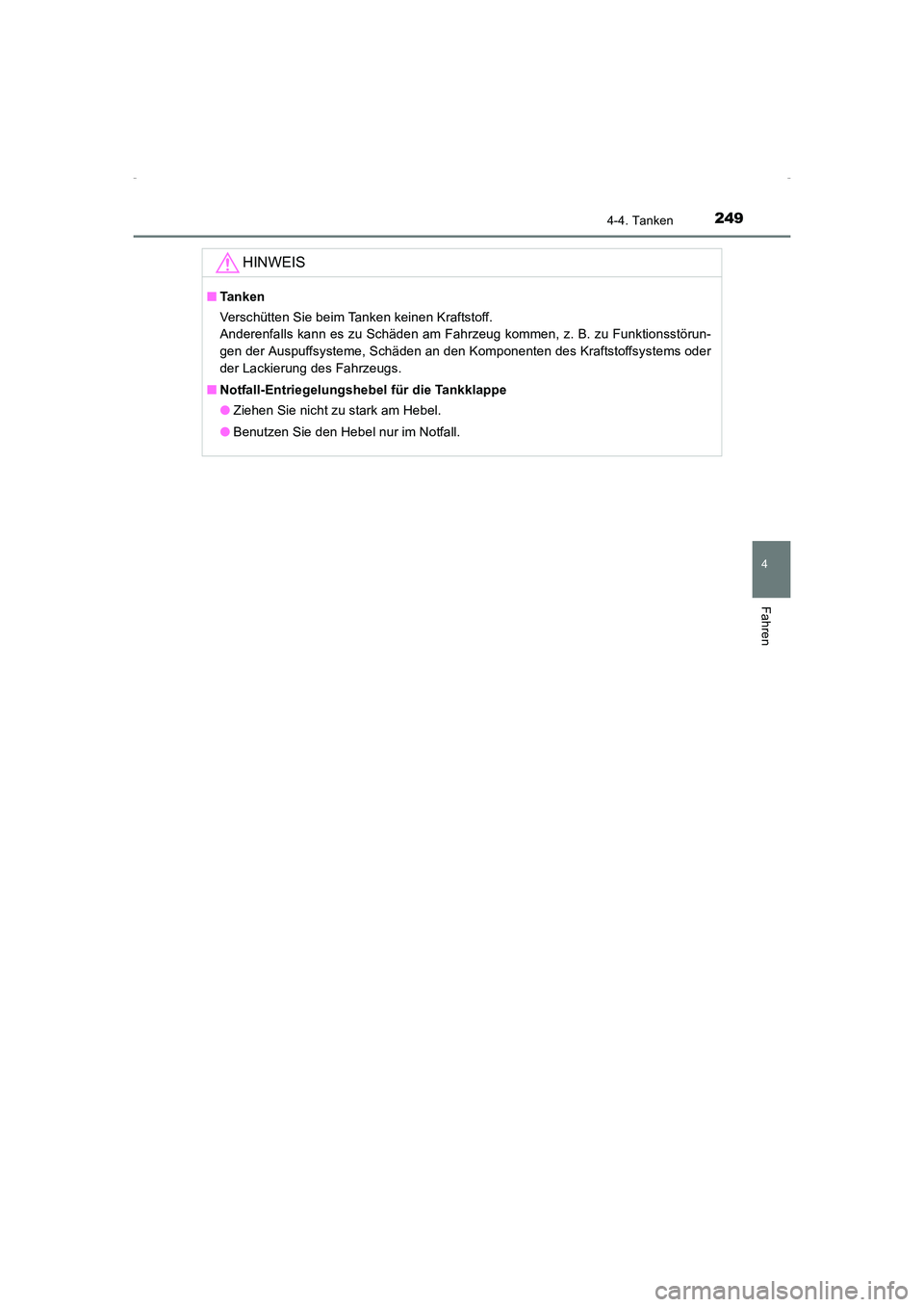

2494-4. Tanken
4
Fahren
AVENSIS_OM_OM20C22M_(EM)
HINWEIS
■Ta n k e n
Verschütten Sie beim Tanken keinen Kraftstoff.
Anderenfalls kann es zu Schäden am Fahrzeug kommen, z. B. zu Funktionsstörun-
gen der Auspuffsysteme, Schäden an den Komponenten des Kraftstoffsystems oder
der Lackierung des Fahrzeugs.
■ Notfall-Entriegelungshebel für die Tankklappe
●Ziehen Sie nicht zu stark am Hebel.
● Benutzen Sie den Hebel nur im Notfall.
AVENSIS_OM_OM20C22M_(EM).book Page 249 Friday, February 6, 20 15 8:11 PM

2504-4. Tanken
AVENSIS_OM_OM20C22M_(EM)
Drücken Sie den Schalter für den
Tankklappenöffner.
Schrauben Sie den Tankdeckel
langsam auf und hängen Sie ihn in
die Rückseite der Tankklappe ein.
■Wenn die Tankklappe nicht durch Betätigung des Schalters im Innenraum geöff-
net werden kann
Öffnen des Tankdeckels
1
2
Ziehen Sie den Hebel wie abgebildet langsam
nach hinten (nicht zur Seite).
AVENSIS_OM_OM20C22M_(EM).book Page 250 Friday, February 6, 20 15 8:11 PM

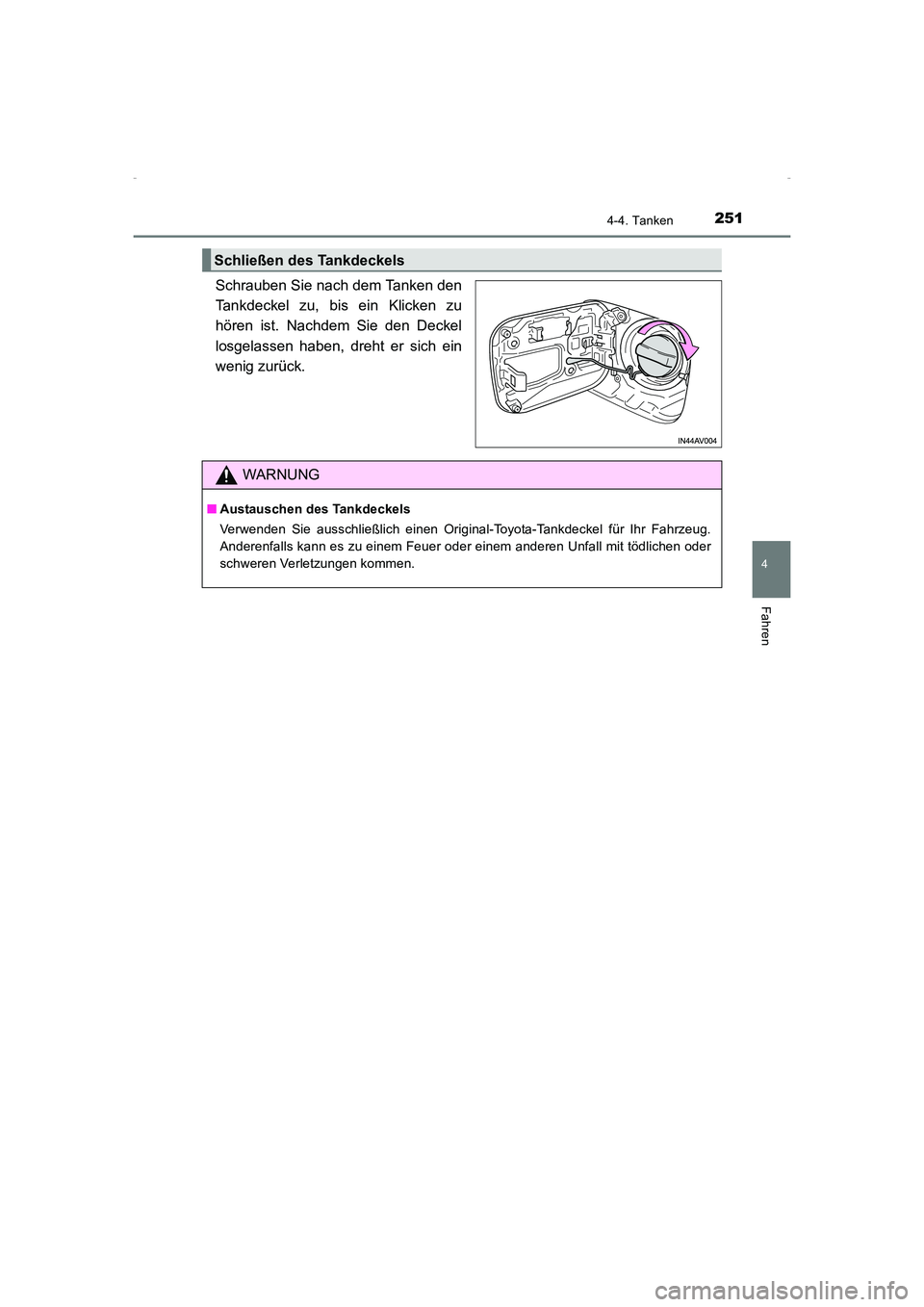

2514-4. Tanken
4
Fahren
AVENSIS_OM_OM20C22M_(EM)
Schrauben Sie nach dem Tanken den
Tankdeckel zu, bis ein Klicken zu
hören ist. Nachdem Sie den Deckel
losgelassen haben, dreht er sich ein
wenig zurück.
Schließen des Tankdeckels
WARNUNG
■Austauschen des Tankdeckels
Verwenden Sie ausschließlich einen Original-Toyota-Tankdeckel für Ihr Fahrzeug.
Anderenfalls kann es zu einem Feuer oder einem anderen Unfall mit tödlichen oder
schweren Verletzungen kommen.
AVENSIS_OM_OM20C22M_(EM).book Page 251 Friday, February 6, 20 15 8:11 PM

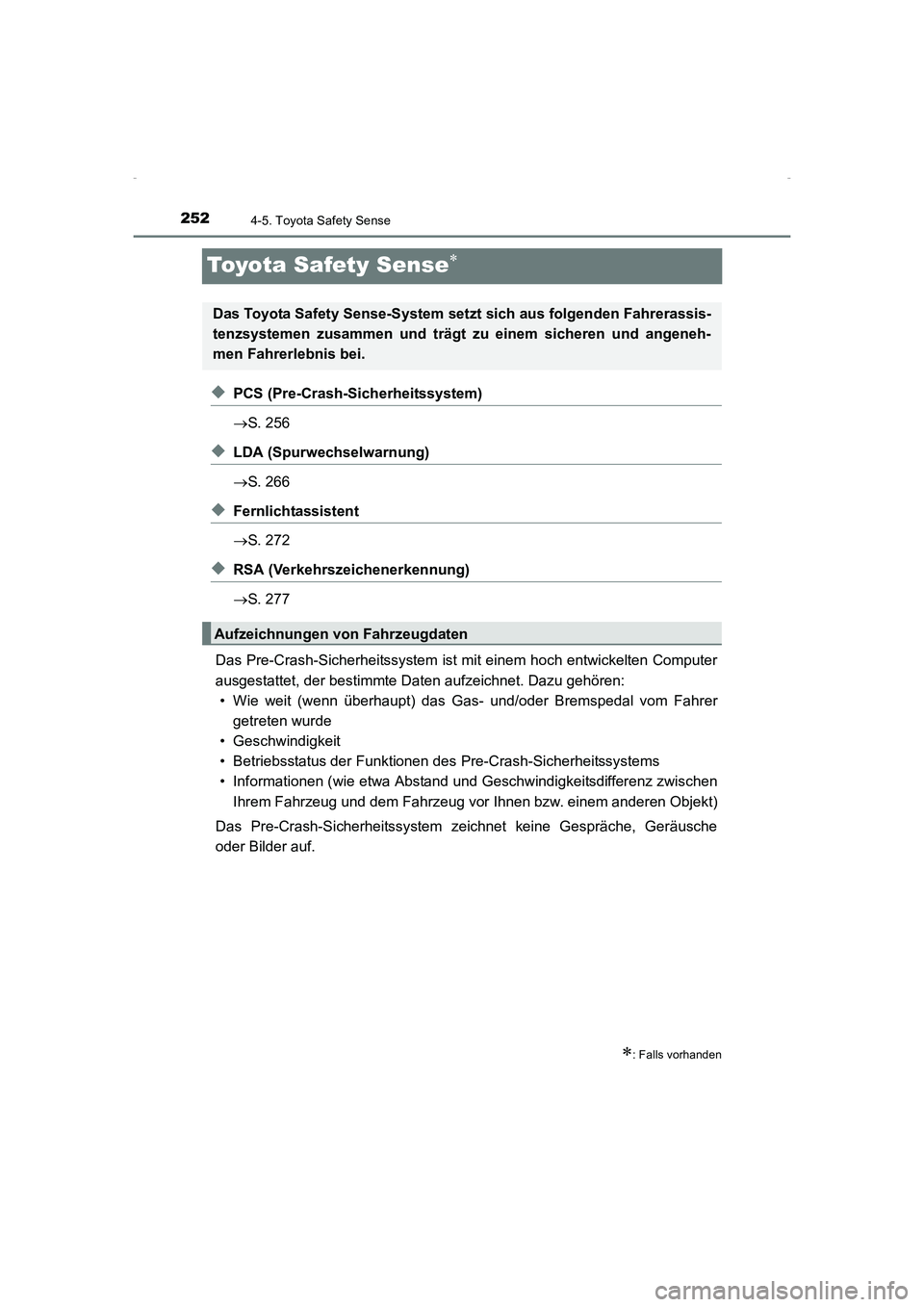

2524-5. Toyota Safety Sense
AVENSIS_OM_OM20C22M_(EM)
Toyota Safety Sense∗
◆PCS (Pre-Crash-Sicherheitssystem)
→S. 256
◆LDA (Spurwechselwarnung)
→S. 266
◆Fernlichtassistent
→S. 272
◆RSA (Verkehrszeichenerkennung)
→S. 277
Das Pre-Crash-Sicherheitssystem ist mit einem hoch entwickelten Computer
ausgestattet, der bestimmte Daten aufzeichnet. Dazu gehören: • Wie weit (wenn überhaupt) das Gas- und/oder Bremspedal vom Fahrer getreten wurde
• Geschwindigkeit
• Betriebsstatus der Funktionen des Pre-Crash-Sicherheitssystems
• Informationen (wie etwa Abstand und Geschwindigkeitsdifferenz zwischen
Ihrem Fahrzeug und dem Fahrzeug vor Ihnen bzw. einem anderen Objekt)
Das Pre-Crash-Sicherheitssystem zeichnet keine Gespräche, Geräusche
oder Bilder auf.
∗: Falls vorhanden
Das Toyota Safety Sense-System se tzt sich aus folgenden Fahrerassis-
tenzsystemen zusammen und trägt zu einem sicheren und angeneh-
men Fahrerlebnis bei.
Aufzeichnungen von Fahrzeugdaten
AVENSIS_OM_OM20C22M_(EM).book Page 252 Tuesday, February 24, 2015 6:20 PM

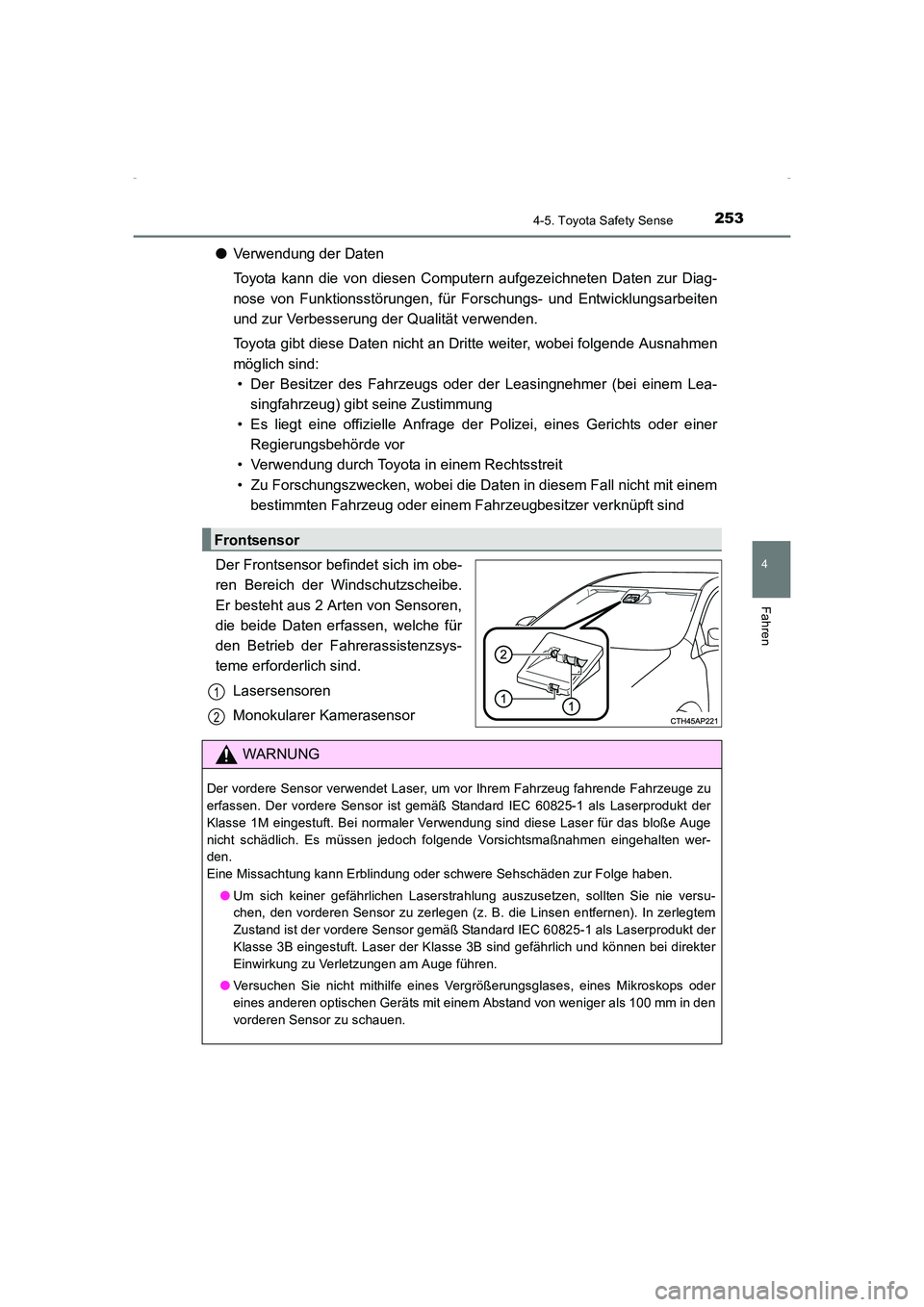

2534-5. Toyota Safety Sense
4
Fahren
AVENSIS_OM_OM20C22M_(EM)
●Verwendung der Daten
Toyota kann die von diesen Computern aufgezeichneten Daten zur Diag-
nose von Funktionsstörungen, für Forschungs- und Entwicklungsarbeiten
und zur Verbesserung der Qualität verwenden.
Toyota gibt diese Daten nicht an Dritte weiter, wobei folgende Ausnahmen
möglich sind:
• Der Besitzer des Fahrzeugs oder der Leasingnehmer (bei einem Lea- singfahrzeug) gibt seine Zustimmung
• Es liegt eine offizielle Anfrage der Polizei, eines Gerichts oder einer
Regierungsbehörde vor
• Verwendung durch Toyota in einem Rechtsstreit
• Zu Forschungszwecken, wobei die Daten in diesem Fall nicht mit einem bestimmten Fahrzeug oder einem Fahrzeugbesitzer verknüpft sind
Der Frontsensor befindet sich im obe-
ren Bereich der Windschutzscheibe.
Er besteht aus 2 Arten von Sensoren,
die beide Daten erfassen, welche für
den Betrieb der Fahrerassistenzsys-
teme erforderlich sind. Lasersensoren
Monokularer Kamerasensor
Frontsensor
1
2
WARNUNG
Der vordere Sensor verwendet Laser, um vor Ihrem Fahrzeug fahrende Fahrzeuge zu
erfassen. Der vordere Sensor ist gemäß Standard IEC 60825-1 als Laserprodukt der
Klasse 1M eingestuft. Bei normaler Verwendung sind diese Laser für das bloße Auge
nicht schädlich. Es müssen jedoch folgende Vorsichtsmaßnahmen eingehalten wer-
den.
Eine Missachtung kann Erblindung oder schwere Sehschäden zur Folge haben.●Um sich keiner gefährlichen Laserstrahlung auszusetzen, sollten Sie nie versu-
chen, den vorderen Sensor zu zerlegen (z. B. die Linsen entfernen). In zerlegtem
Zustand ist der vordere Sensor gemäß Standard IEC 60825-1 als Laserprodukt der
Klasse 3B eingestuft. Laser der Klasse 3B sind gefährlich und können bei direkter
Einwirkung zu Verletzungen am Auge führen.
● Versuchen Sie nicht mithilfe eines Vergrößerungsglases, eines Mikroskops oder
eines anderen optischen Geräts mit einem Abstand von weniger als 100 mm in den
vorderen Sensor zu schauen.
AVENSIS_OM_OM20C22M_(EM).book Page 253 Tuesday, February 24, 2015 6:21 PM

2544-5. Toyota Safety Sense
AVENSIS_OM_OM20C22M_(EM)
WARNUNG
Aufkleber mit Laserklassifizierung
Aufkleber mit Laserspezifikationen
Emissionsdaten des LasersMaximale Durchschnittsleistung: 45 mW
Pulsdauer: 33 ns
Wellenlänge: 905 nm
Streuung (horizontal x vertikal): 28° x 12°
HINWEIS
■Frontsensor
Beachten Sie Folgendes, um sicherzustellen, dass der Sensor einwandfrei funktio-
niert:
●Bringen Sie keine Aufkleber, einschließlich
transparenter Aufkleber, oder andere
Gegenstände an die Außenseite der Wind-
schutzscheibe vor dem vorderen Sensor
(schraffierter Bereich in der Abbildung) an.
A:Von der Oberseite der Windschutz-
scheibe bis etwa 10 cm unterhalb der
Unterseite des vorderen Sensors
B:Etwa 20 cm (Etwa 10 cm nach rechts und
links von der Mitte des vorderen Sensors)
AVENSIS_OM_OM20C22M_(EM).book Page 254 Tuesday, February 24, 2015 6:21 PM

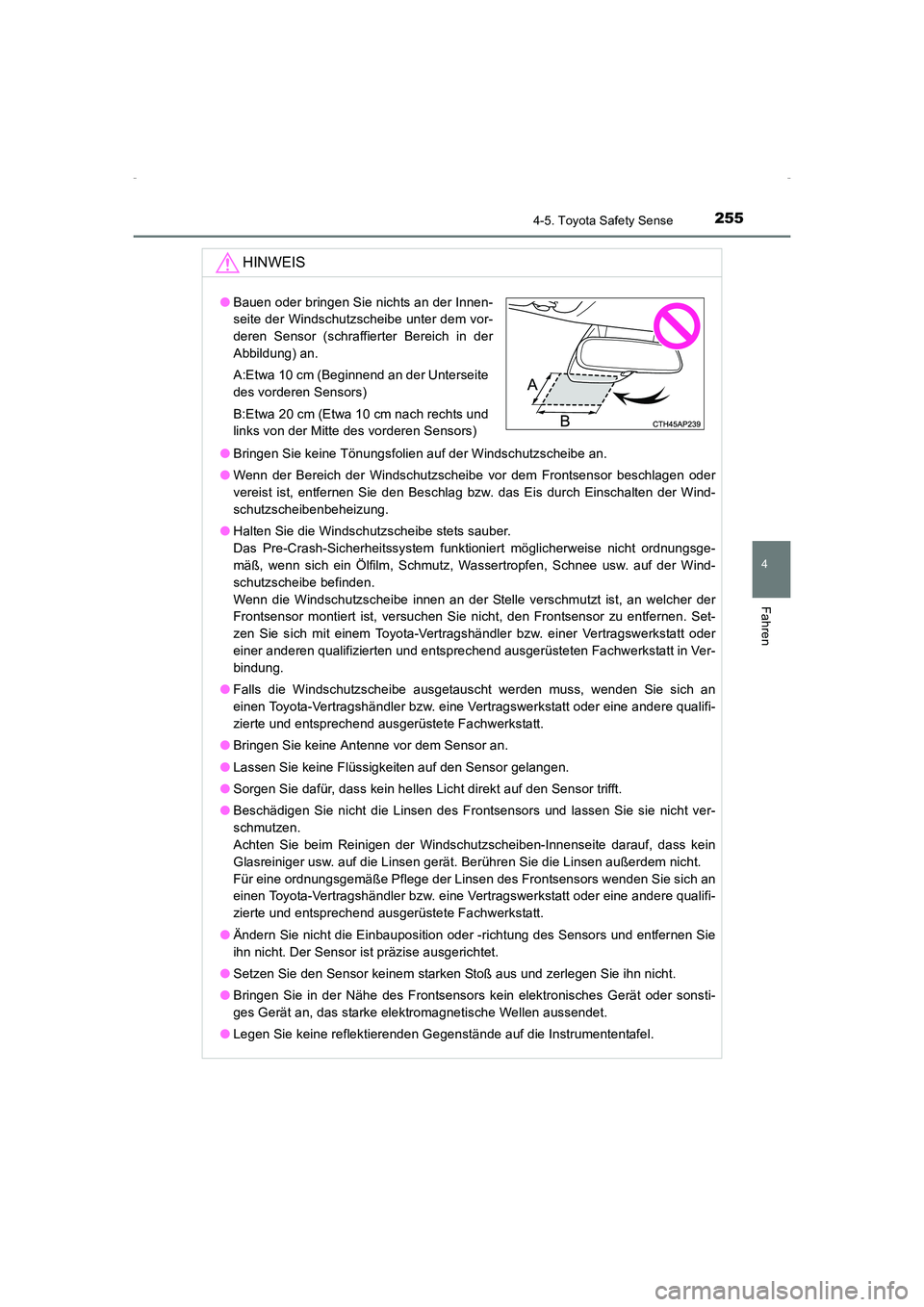

2554-5. Toyota Safety Sense
4
Fahren
AVENSIS_OM_OM20C22M_(EM)
HINWEIS
●Bringen Sie keine Tönungsfolien auf der Windschutzscheibe an.
● Wenn der Bereich der Windschutzscheibe vor dem Frontsensor beschlagen oder
vereist ist, entfernen Sie den Beschlag bzw. das Eis durch Einschalten der Wind-
schutzscheibenbeheizung.
● Halten Sie die Windschutzscheibe stets sauber.
Das Pre-Crash-Sicherheitssystem funktioniert möglicherweise nicht ordnungsge-
mäß, wenn sich ein Ölfilm, Schmutz, Wassertropfen, Schnee usw. auf der Wind-
schutzscheibe befinden.
Wenn die Windschutzscheibe innen an der Stelle verschmutzt ist, an welcher der
Frontsensor montiert ist, versuchen Sie nicht, den Frontsensor zu entfernen. Set-
zen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Ver-
bindung.
● Falls die Windschutzscheibe ausgetauscht werden muss, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifi-
zierte und entsprechend ausgerüstete Fachwerkstatt.
● Bringen Sie keine Antenne vor dem Sensor an.
● Lassen Sie keine Flüssigkeiten auf den Sensor gelangen.
● Sorgen Sie dafür, dass kein helles Licht direkt auf den Sensor trifft.
● Beschädigen Sie nicht die Linsen des Frontsensors und lassen Sie sie nicht ver-
schmutzen.
Achten Sie beim Reinigen der Windschutzscheiben-Innenseite darauf, dass kein
Glasreiniger usw. auf die Linsen gerät. Berühren Sie die Linsen außerdem nicht.
Für eine ordnungsgemäße Pflege der Linsen des Frontsensors wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifi-
zierte und entsprechend ausgerüstete Fachwerkstatt.
● Ändern Sie nicht die Einbauposition oder -richtung des Sensors und entfernen Sie
ihn nicht. Der Sensor ist präzise ausgerichtet.
● Setzen Sie den Sensor keinem starken Stoß aus und zerlegen Sie ihn nicht.
● Bringen Sie in der Nähe des Frontsensors kein elektronisches Gerät oder sonsti-
ges Gerät an, das starke elektromagnetische Wellen aussendet.
● Legen Sie keine reflektierenden Gegenstände auf die Instrumententafel.
●Bauen oder bringen Sie nichts an der Innen-
seite der Windschutzscheibe unter dem vor-
deren Sensor (schraffierter Bereich in der
Abbildung) an.
A:Etwa 10 cm (Beginnend an der Unterseite
des vorderen Sensors)
B:Etwa 20 cm (Etwa 10 cm nach rechts und
links von der Mitte des vorderen Sensors)
AVENSIS_OM_OM20C22M_(EM).book Page 255 Tuesday, February 24, 2015 6:21 PM

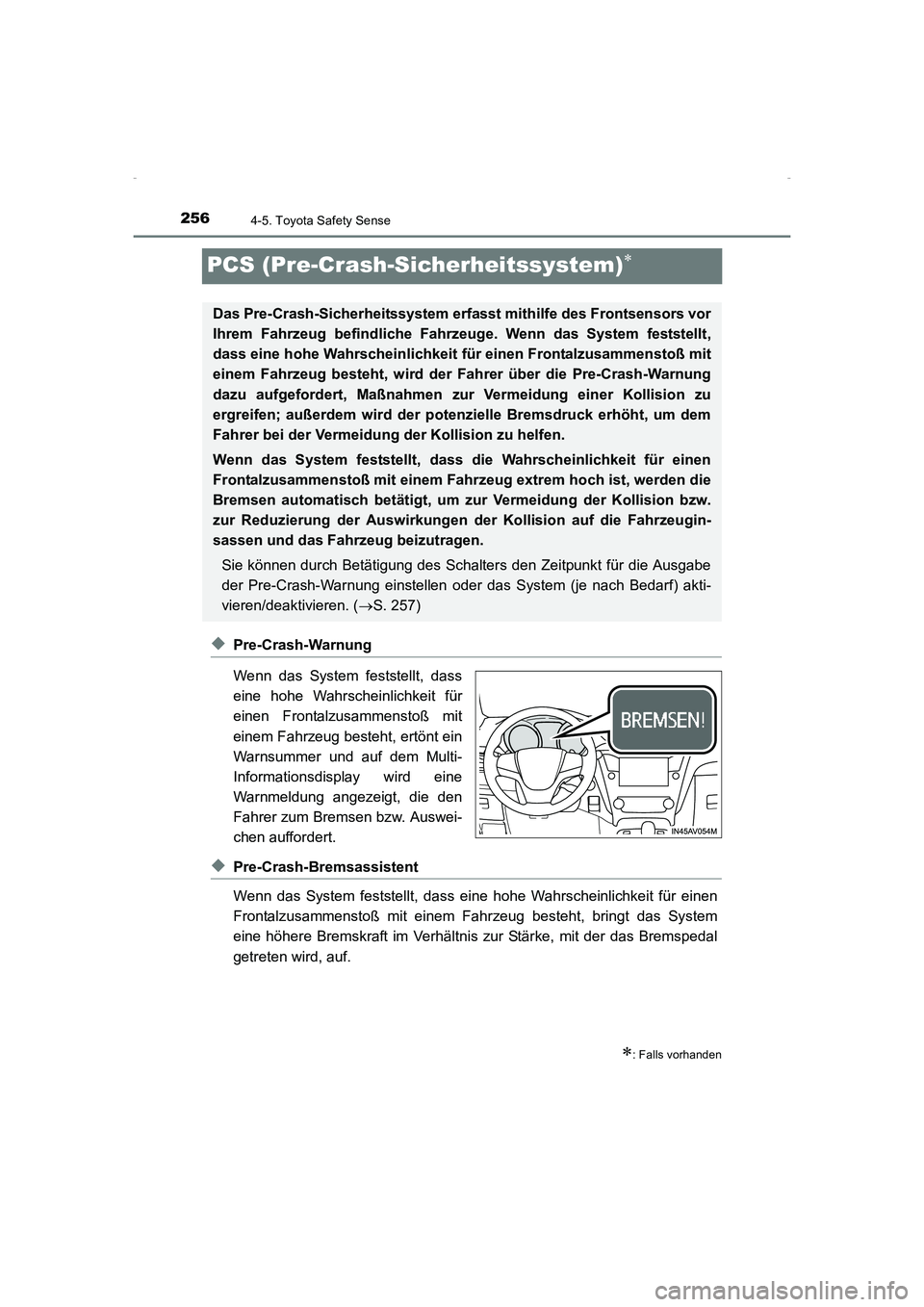

2564-5. Toyota Safety Sense
AVENSIS_OM_OM20C22M_(EM)
PCS (Pre-Crash-Sicherheitssystem)∗
◆Pre-Crash-Warnung
Wenn das System feststellt, dass
eine hohe Wahrscheinlichkeit für
einen Frontalzusammenstoß mit
einem Fahrzeug besteht, ertönt ein
Warnsummer und auf dem Multi-
Informationsdisplay wird eine
Warnmeldung angezeigt, die den
Fahrer zum Bremsen bzw. Auswei-
chen auffordert.
◆Pre-Crash-Bremsassistent
Wenn das System feststellt, dass eine hohe Wahrscheinlichkeit für einen
Frontalzusammenstoß mit einem Fahrzeug besteht, bringt das System
eine höhere Bremskraft im Verhältnis zur Stärke, mit der das Bremspedal
getreten wird, auf.
∗: Falls vorhanden
Das Pre-Crash-Sicherheitssystem erfasst mithilfe des Frontsensors vor
Ihrem Fahrzeug befindliche Fahrzeuge. Wenn das System feststellt,
dass eine hohe Wahrscheinlichkeit für einen Frontalzusammenstoß mit
einem Fahrzeug besteht, wird der Fahrer über die Pre-Crash-Warnung
dazu aufgefordert, Maßnahmen zur Vermeidung einer Kollision zu
ergreifen; außerdem wird der pote nzielle Bremsdruck erhöht, um dem
Fahrer bei der Vermeidung der Kollision zu helfen.
Wenn das System feststellt, dass die Wahrscheinlichkeit für einen
Frontalzusammenstoß mit einem Fahrzeug extrem hoch ist, werden die
Bremsen automatisch betätigt, um zur Vermeidung der Kollision bzw.
zur Reduzierung der Auswirkungen der Kollision auf die Fahrzeugin-
sassen und das Fahrzeug beizutragen.
Sie können durch Betätigung des Schalters den Zeitpunkt für die Ausgabe
der Pre-Crash-Warnung einstellen oder das System (je nach Bedarf) akti-
vieren/deaktivieren. ( →S. 257)
AVENSIS_OM_OM20C22M_(EM).book Page 256 Friday, February 6, 20 15 8:11 PM
