2016 TOYOTA AVENSIS Betriebsanleitungen (in German)

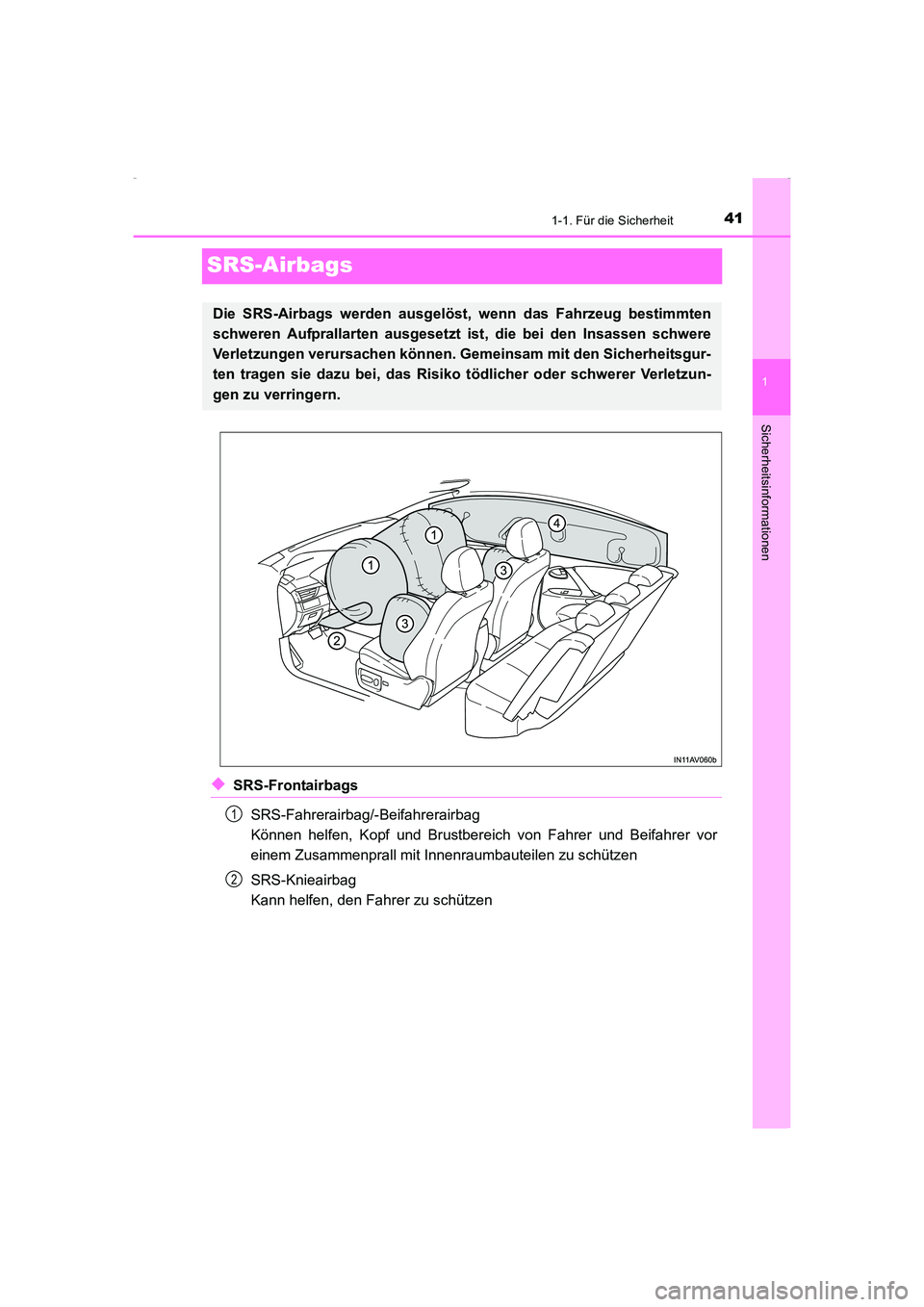

411-1. Für die Sicherheit
1
Sicherheitsinformationen
AVENSIS_OM_OM20C22M_(EM)
SRS-Airbags
◆SRS-FrontairbagsSRS-Fahrerairbag/-Beifahrerairbag
Können helfen, Kopf und Brustbereich von Fahrer und Beifahrer vor
einem Zusammenprall mit Innenraumbauteilen zu schützen
SRS-Knieairbag
Kann helfen, den Fahrer zu schützen
Die SRS-Airbags werden ausgelöst, wenn das Fahrzeug bestimmten
schweren Aufprallarten ausgesetzt ist, die bei den Insassen schwere
Verletzungen verursachen können. Gemeinsam mit den Sicherheitsgur-
ten tragen sie dazu bei, das Risiko tödlicher oder schwerer Verletzun-
gen zu verringern.
1
2
AVENSIS_OM_OM20C22M_(EM).book Page 41 Friday, February 6, 201 5 8:11 PM

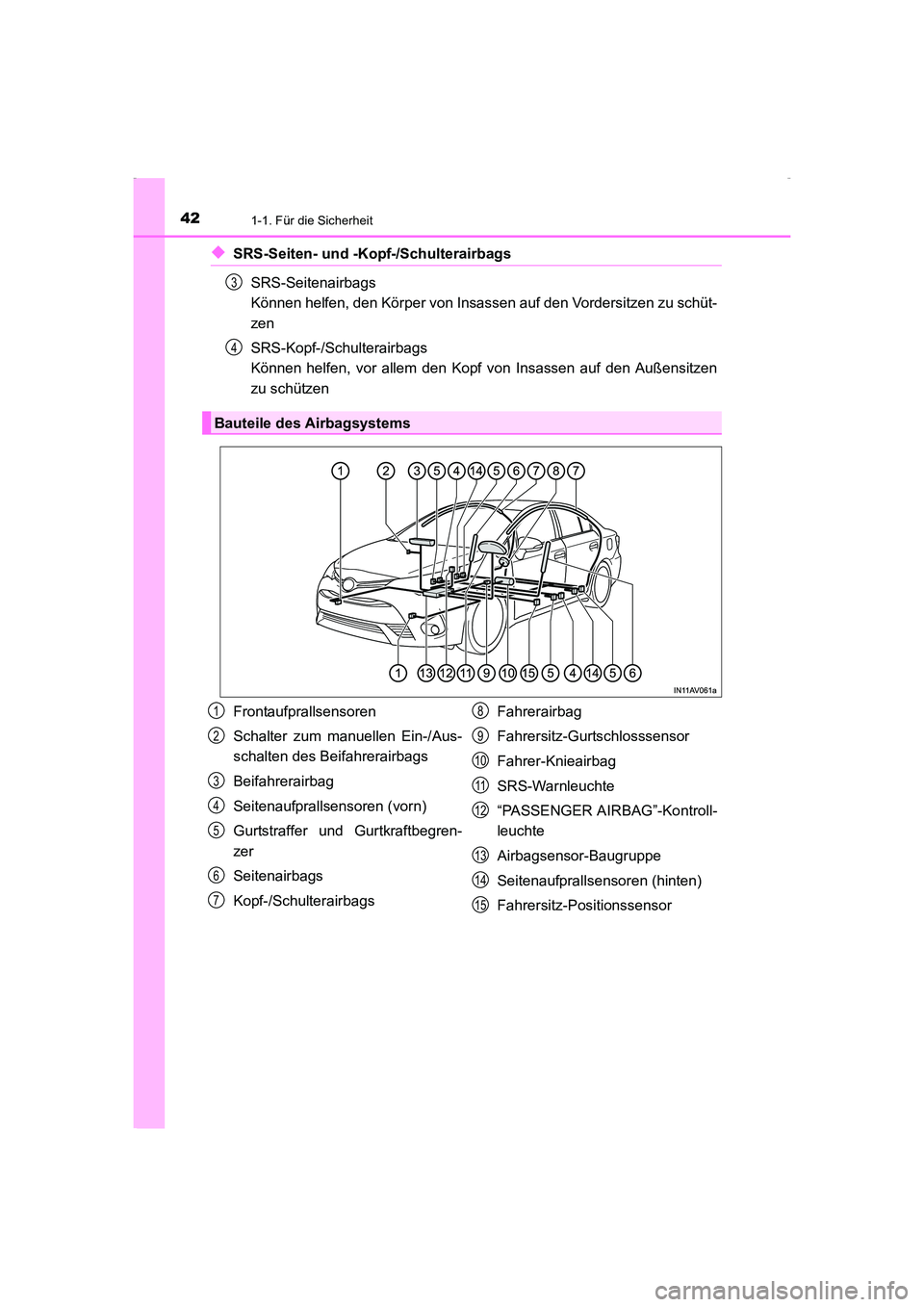

421-1. Für die Sicherheit
AVENSIS_OM_OM20C22M_(EM)
◆SRS-Seiten- und -Kopf-/SchulterairbagsSRS-Seitenairbags
Können helfen, den Körper von Insassen auf den Vordersitzen zu schüt-
zen
SRS-Kopf-/Schulterairbags
Können helfen, vor allem den Kopf von Insassen auf den Außensitzen
zu schützen
Bauteile des Airbagsystems
3
4
Frontaufprallsensoren
Schalter zum manuellen Ein-/Aus-
schalten des Beifahrerairbags
Beifahrerairbag
Seitenaufprallsensoren (vorn)
Gurtstraffer und Gurtkraftbegren-
zer
Seitenairbags
Kopf-/Schulterairbags Fahrerairbag
Fahrersitz-Gurtschlosssensor
Fahrer-Knieairbag
SRS-Warnleuchte
“PASSENGER AIRBAG”-Kontroll-
leuchte
Airbagsensor-Baugruppe
Seitenaufprallsensoren (hinten)
Fahrersitz-Positionssensor1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
AVENSIS_OM_OM20C22M_(EM).book Page 42 Friday, February 6, 201
5 8:11 PM

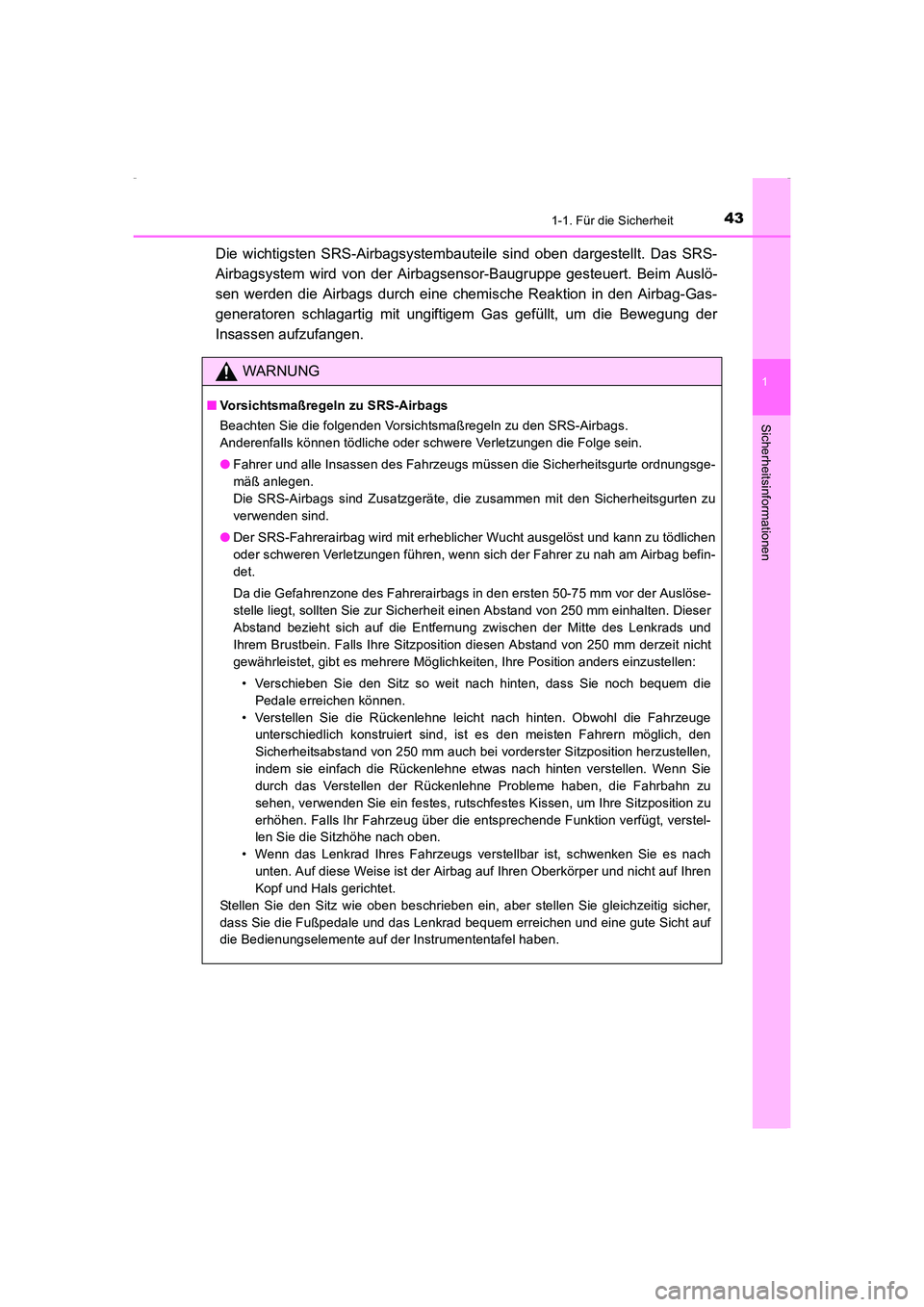

431-1. Für die Sicherheit
1
AVENSIS_OM_OM20C22M_(EM)
Sicherheitsinformationen
Die wichtigsten SRS-Airbagsystembauteile sind oben dargestellt. Das SRS-
Airbagsystem wird von der Airbagsensor-Baugruppe gesteuert. Beim Auslö-
sen werden die Airbags durch eine chemische Reaktion in den Airbag-Gas-
generatoren schlagartig mit ungiftigem Gas gefüllt, um die Bewegung der
Insassen aufzufangen.
WARNUNG
■ Vorsichtsmaßregeln zu SRS-Airbags
Beachten Sie die folgenden Vorsichtsmaßregeln zu den SRS-Airbags.
Anderenfalls können tödliche oder schwere Verletzungen die Folge sein.
●Fahrer und alle Insassen des Fahrzeugs müssen die Sicherheitsgurte ordnungsge-
mäß anlegen.
Die SRS-Airbags sind Zusatzgeräte, die zusammen mit den Sicherheitsgurten zu
verwenden sind.
● Der SRS-Fahrerairbag wird mit erheblicher Wucht ausgelöst und kann zu tödlichen
oder schweren Verletzungen führen, wenn sich der Fahrer zu nah am Airbag befin-
det.
Da die Gefahrenzone des Fahrerairbags in den ersten 50-75 mm vor der Auslöse-
stelle liegt, sollten Sie zur Sicherheit einen Abstand von 250 mm einhalten. Dieser
Abstand bezieht sich auf die Entfernung zwischen der Mitte des Lenkrads und
Ihrem Brustbein. Falls Ihre Sitzposition diesen Abstand von 250 mm derzeit nicht
gewährleistet, gibt es mehrere Möglichkeiten, Ihre Position anders einzustellen:
• Verschieben Sie den Sitz so weit nach hinten, dass Sie noch bequem die Pedale erreichen können.
• Verstellen Sie die Rückenlehne leicht nach hinten. Obwohl die Fahrzeuge unterschiedlich konstruiert sind, ist es den meisten Fahrern möglich, den
Sicherheitsabstand von 250 mm auch bei vorderster Sitzposition herzustellen,
indem sie einfach die Rückenlehne etwas nach hinten verstellen. Wenn Sie
durch das Verstellen der Rückenlehne Probleme haben, die Fahrbahn zu
sehen, verwenden Sie ein festes, rutschfestes Kissen, um Ihre Sitzposition zu
erhöhen. Falls Ihr Fahrzeug über die entsprechende Funktion verfügt, verstel-
len Sie die Sitzhöhe nach oben.
• Wenn das Lenkrad Ihres Fahrzeugs verstellbar ist, schwenken Sie es nach unten. Auf diese Weise ist der Airbag auf Ihren Oberkörper und nicht auf Ihren
Kopf und Hals gerichtet.
Stellen Sie den Sitz wie oben beschrieben ein, aber stellen Sie gleichzeitig sicher,
dass Sie die Fußpedale und das Lenkrad bequem erreichen und eine gute Sicht auf
die Bedienungselemente auf der Instrumententafel haben.
AVENSIS_OM_OM20C22M_(EM).book Page 43 Friday, February 6, 201 5 8:11 PM

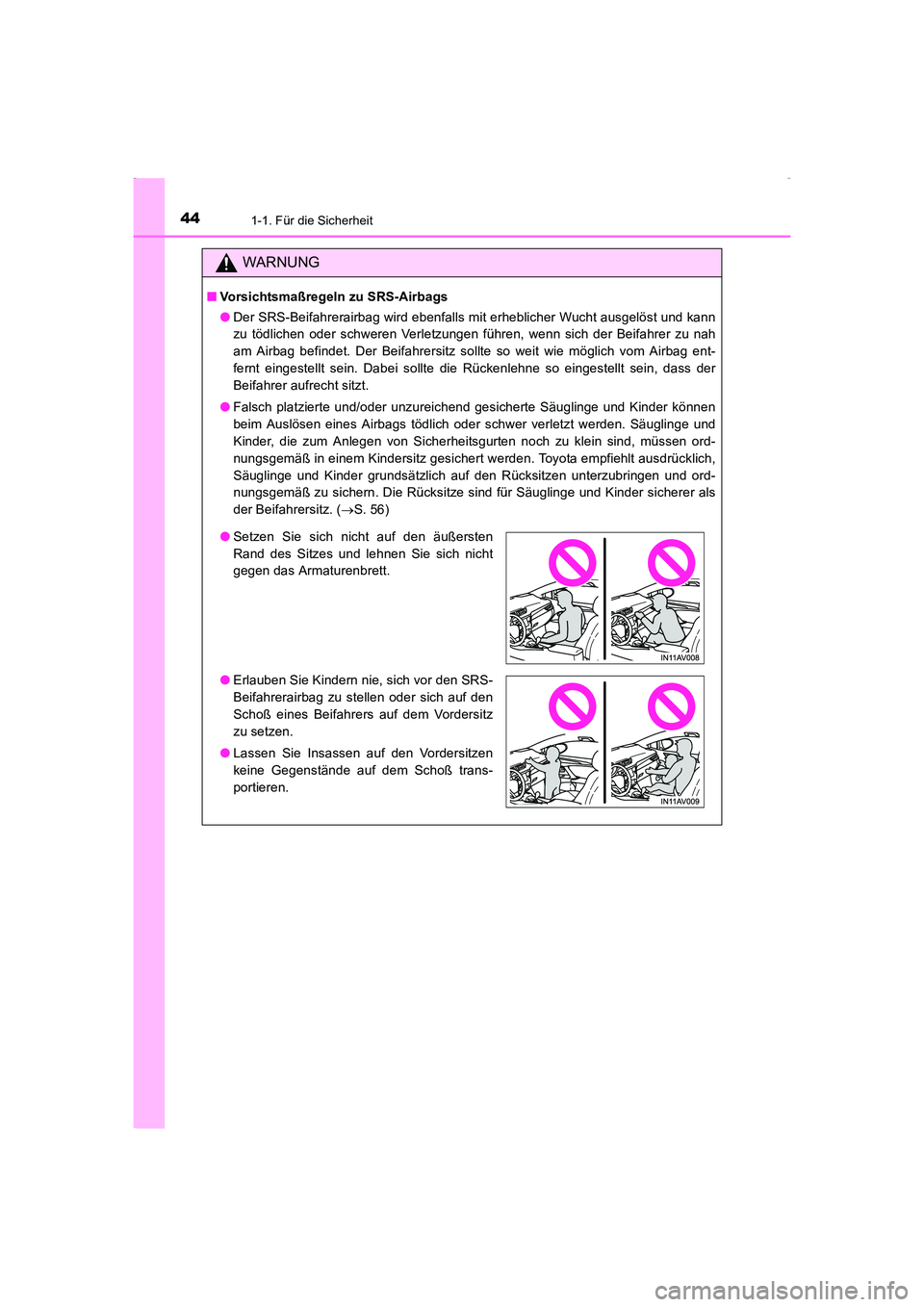

441-1. Für die Sicherheit
AVENSIS_OM_OM20C22M_(EM)
WARNUNG
■Vorsichtsmaßregeln zu SRS-Airbags
●Der SRS-Beifahrerairbag wird ebenfalls mit erheblicher Wucht ausgelöst und kann
zu tödlichen oder schweren Verletzungen führen, wenn sich der Beifahrer zu nah
am Airbag befindet. Der Beifahrersitz sollte so weit wie möglich vom Airbag ent-
fernt eingestellt sein. Dabei sollte die Rückenlehne so eingestellt sein, dass der
Beifahrer aufrecht sitzt.
● Falsch platzierte und/oder unzureichend gesicherte Säuglinge und Kinder können
beim Auslösen eines Airbags tödlich oder schwer verletzt werden. Säuglinge und
Kinder, die zum Anlegen von Sicherheitsgurten noch zu klein sind, müssen ord-
nungsgemäß in einem Kindersitz gesichert werden. Toyota empfiehlt ausdrücklich,
Säuglinge und Kinder grundsätzlich auf den Rücksitzen unterzubringen und ord-
nungsgemäß zu sichern. Die Rücksitze sind für Säuglinge und Kinder sicherer als
der Beifahrersitz. ( →S. 56)
● Setzen Sie sich nicht auf den äußersten
Rand des Sitzes und lehnen Sie sich nicht
gegen das Armaturenbrett.
● Erlauben Sie Kindern nie, sich vor den SRS-
Beifahrerairbag zu stellen oder sich auf den
Schoß eines Beifahrers auf dem Vordersitz
zu setzen.
● Lassen Sie Insassen auf den Vordersitzen
keine Gegenstände auf dem Schoß trans-
portieren.
AVENSIS_OM_OM20C22M_(EM).book Page 44 Friday, February 6, 201 5 8:11 PM

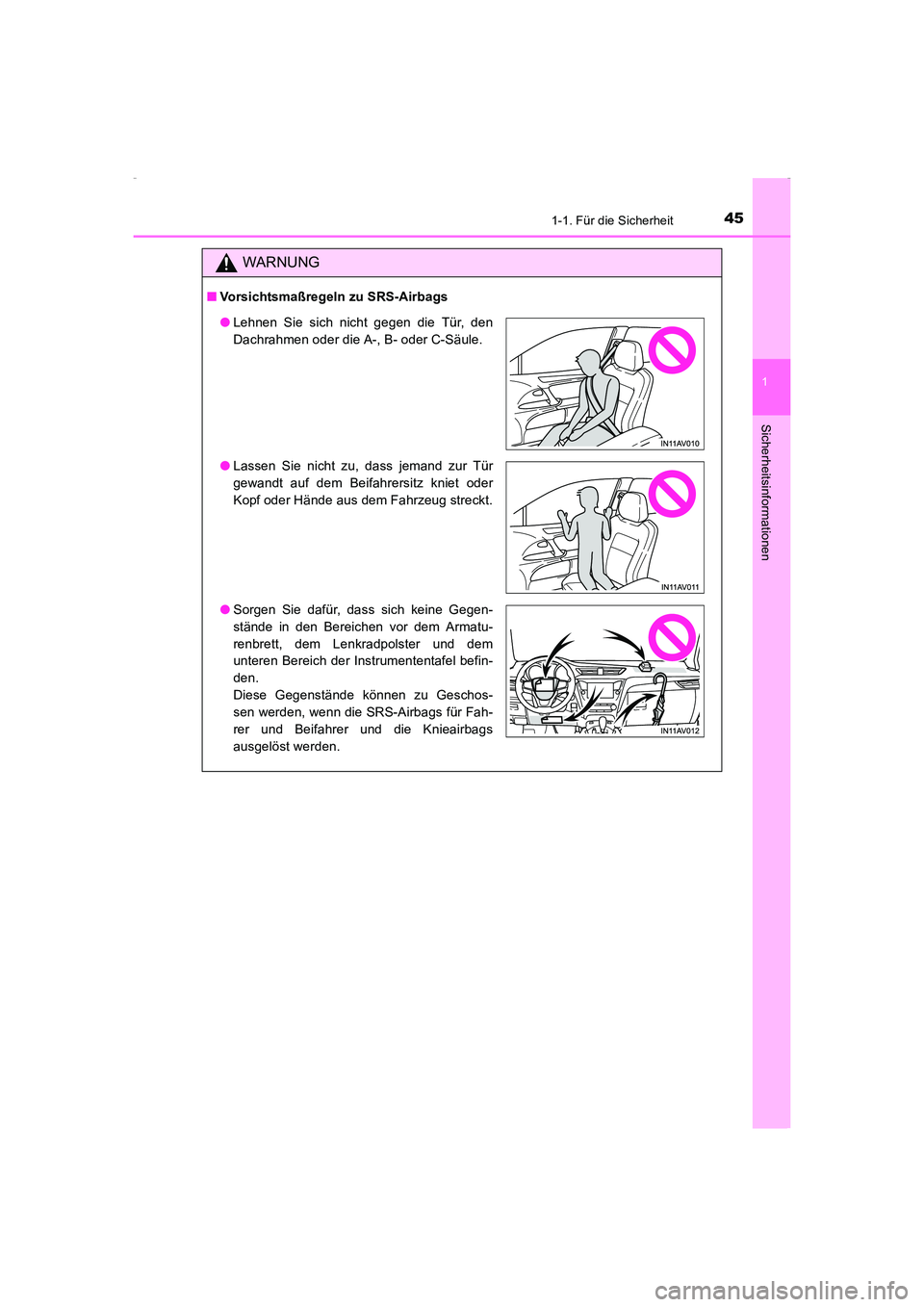

451-1. Für die Sicherheit
1
AVENSIS_OM_OM20C22M_(EM)
Sicherheitsinformationen
WARNUNG
■Vorsichtsmaßregeln zu SRS-Airbags
●Lehnen Sie sich nicht gegen die Tür, den
Dachrahmen oder die A-, B- oder C-Säule.
● Lassen Sie nicht zu, dass jemand zur Tür
gewandt auf dem Beifahrersitz kniet oder
Kopf oder Hände aus dem Fahrzeug streckt.
● Sorgen Sie dafür, dass sich keine Gegen-
stände in den Bereichen vor dem Armatu-
renbrett, dem Lenkradpolster und dem
unteren Bereich der Instrumententafel befin-
den.
Diese Gegenstände können zu Geschos-
sen werden, wenn die SRS-Airbags für Fah-
rer und Beifahrer und die Knieairbags
ausgelöst werden.
AVENSIS_OM_OM20C22M_(EM).book Page 45 Friday, February 6, 201 5 8:11 PM

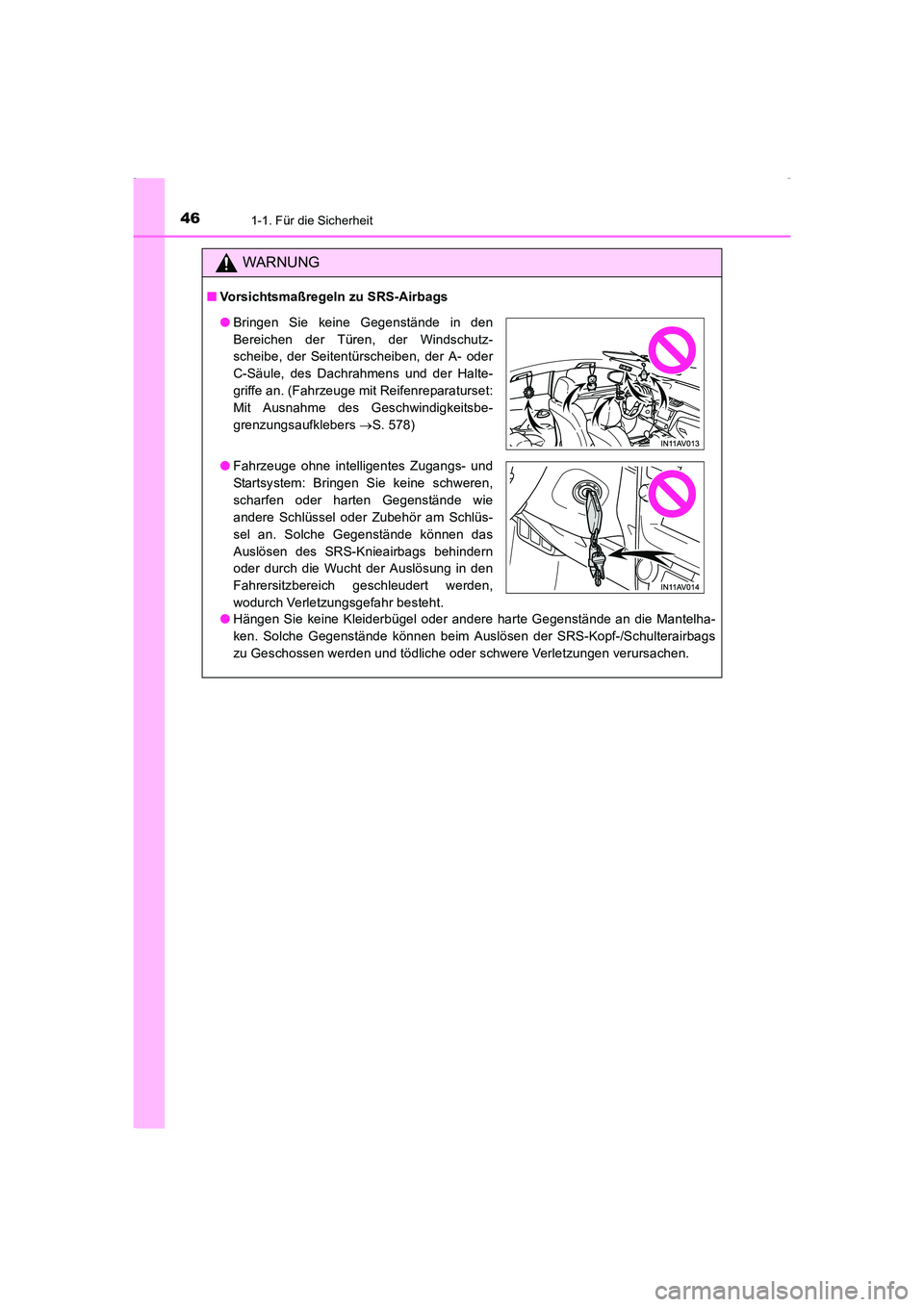

461-1. Für die Sicherheit
AVENSIS_OM_OM20C22M_(EM)
WARNUNG
■Vorsichtsmaßregeln zu SRS-Airbags
●Hängen Sie keine Kleiderbügel oder andere harte Gegenstände an die Mantelha-
ken. Solche Gegenstände können beim Auslösen der SRS-Kopf-/Schulterairbags
zu Geschossen werden und tödliche oder schwere Verletzungen verursachen.
●Bringen Sie keine Gegenstände in den
Bereichen der Türen, der Windschutz-
scheibe, der Seitentürscheiben, der A- oder
C-Säule, des Dachrahmens und der Halte-
griffe an. (Fahrzeuge mit Reifenreparaturset:
Mit Ausnahme des Geschwindigkeitsbe-
grenzungsaufklebers →S. 578)
● Fahrzeuge ohne intelligentes Zugangs- und
Startsystem: Bringen Sie keine schweren,
scharfen oder harten Gegenstände wie
andere Schlüssel oder Zubehör am Schlüs-
sel an. Solche Gegenstände können das
Auslösen des SRS-Knieairbags behindern
oder durch die Wucht der Auslösung in den
Fahrersitzbereich geschleudert werden,
wodurch Verletzungsgefahr besteht.
AVENSIS_OM_OM20C22M_(EM).book Page 46 Friday, February 6, 201 5 8:11 PM

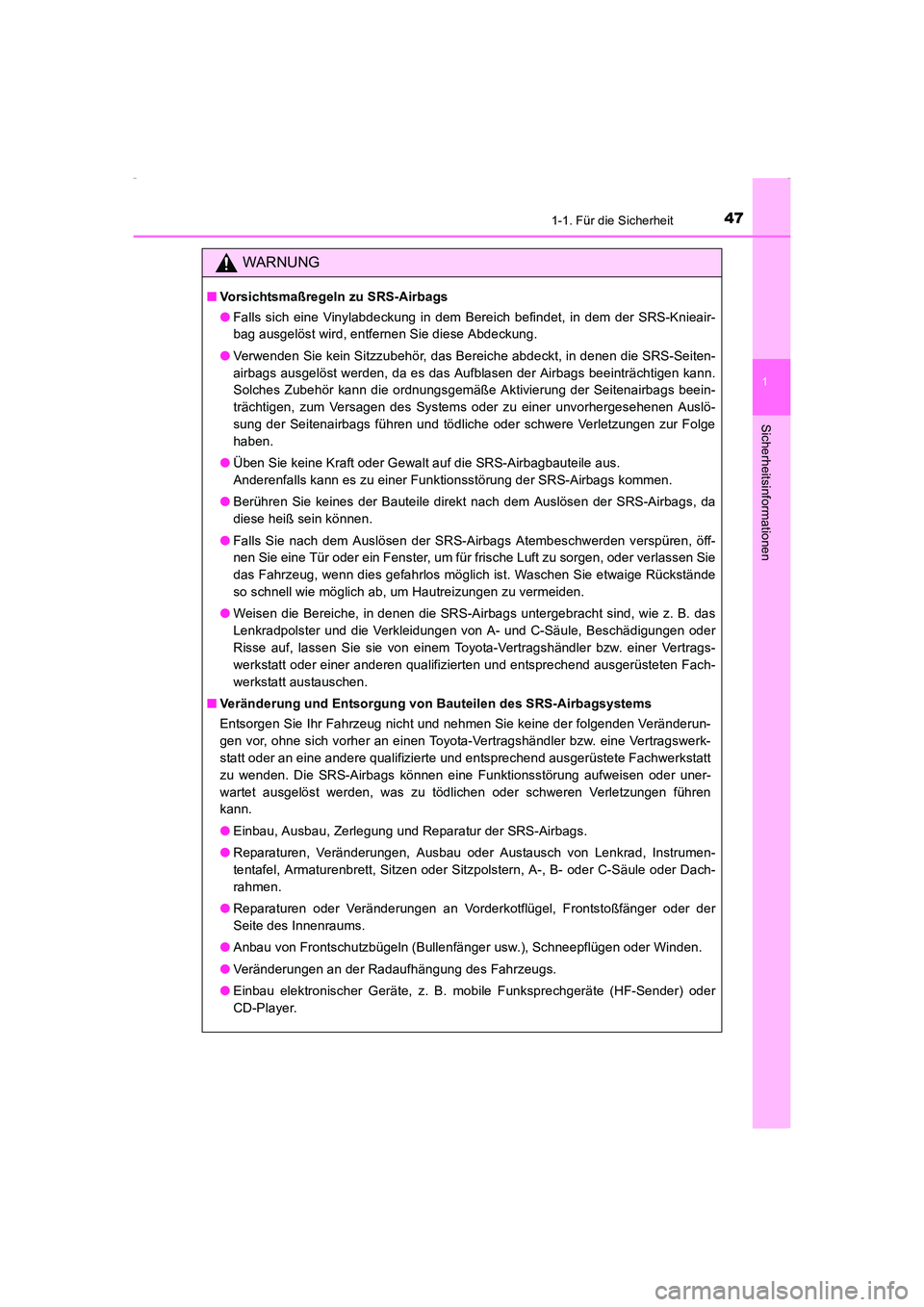

471-1. Für die Sicherheit
1
AVENSIS_OM_OM20C22M_(EM)
Sicherheitsinformationen
WARNUNG
■Vorsichtsmaßregeln zu SRS-Airbags
●Falls sich eine Vinylabdeckung in dem Bereich befindet, in dem der SRS-Knieair-
bag ausgelöst wird, entfernen Sie diese Abdeckung.
● Verwenden Sie kein Sitzzubehör, das Bereiche abdeckt, in denen die SRS-Seiten-
airbags ausgelöst werden, da es das Aufblasen der Airbags beeinträchtigen kann.
Solches Zubehör kann die ordnungsgemäße Aktivierung der Seitenairbags beein-
trächtigen, zum Versagen des Systems oder zu einer unvorhergesehenen Auslö-
sung der Seitenairbags führen und tödliche oder schwere Verletzungen zur Folge
haben.
● Üben Sie keine Kraft oder Gewalt auf die SRS-Airbagbauteile aus.
Anderenfalls kann es zu einer Funktionsstörung der SRS-Airbags kommen.
● Berühren Sie keines der Bauteile direkt nach dem Auslösen der SRS-Airbags, da
diese heiß sein können.
● Falls Sie nach dem Auslösen der SRS-Airbags Atembeschwerden verspüren, öff-
nen Sie eine Tür oder ein Fenster, um für frische Luft zu sorgen, oder verlassen Sie
das Fahrzeug, wenn dies gefahrlos möglich ist. Waschen Sie etwaige Rückstände
so schnell wie möglich ab, um Hautreizungen zu vermeiden.
● Weisen die Bereiche, in denen die SRS-Airbags untergebracht sind, wie z. B. das
Lenkradpolster und die Verkleidungen von A- und C-Säule, Beschädigungen oder
Risse auf, lassen Sie sie von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt austauschen.
■ Veränderung und Entsorgung von Bauteilen des SRS-Airbagsystems
Entsorgen Sie Ihr Fahrzeug nicht und nehmen Sie keine der folgenden Veränderun-
gen vor, ohne sich vorher an einen Toyota-Vertragshändler bzw. eine Vertragswerk-
statt oder an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt
zu wenden. Die SRS-Airbags können eine Funktionsstörung aufweisen oder uner-
wartet ausgelöst werden, was zu tödlichen oder schweren Verletzungen führen
kann.
●Einbau, Ausbau, Zerlegung und Reparatur der SRS-Airbags.
● Reparaturen, Veränderungen, Ausbau oder Austausch von Lenkrad, Instrumen-
tentafel, Armaturenbrett, Sitzen oder Sitzpolstern, A-, B- oder C-Säule oder Dach-
rahmen.
● Reparaturen oder Veränderungen an Vorderkotflügel, Frontstoßfänger oder der
Seite des Innenraums.
● Anbau von Frontschutzbügeln (Bullenfänger usw.), Schneepflügen oder Winden.
● Veränderungen an der Radaufhängung des Fahrzeugs.
● Einbau elektronischer Geräte, z. B. mobile Funksprechgeräte (HF-Sender) oder
CD-Player.
AVENSIS_OM_OM20C22M_(EM).book Page 47 Friday, February 6, 201 5 8:11 PM

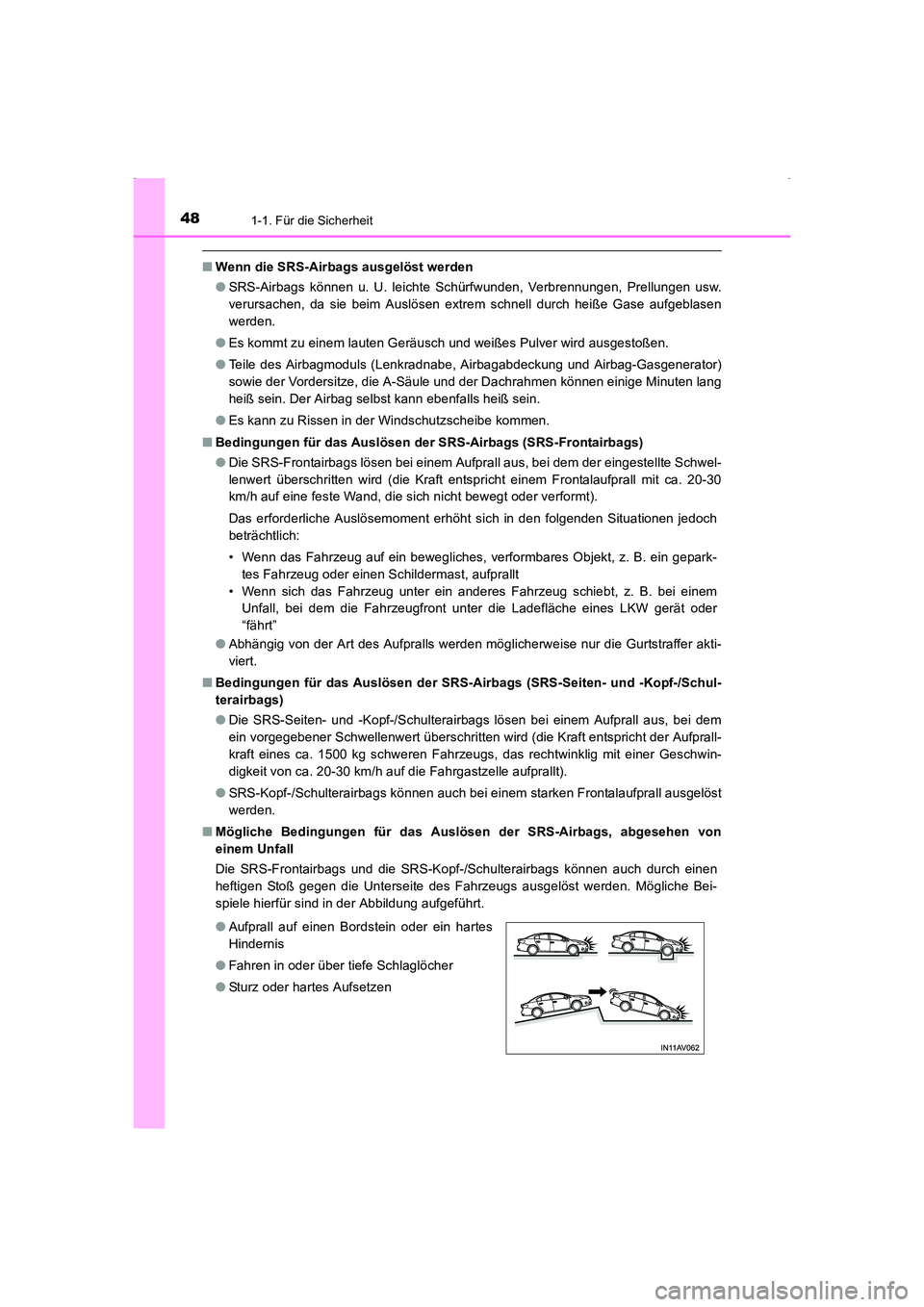

481-1. Für die Sicherheit
AVENSIS_OM_OM20C22M_(EM)
■Wenn die SRS-Airbags ausgelöst werden
●SRS-Airbags können u. U. leichte Schürfwunden, Verbrennungen, Prellungen usw.
verursachen, da sie beim Auslösen extrem schnell durch heiße Gase aufgeblasen
werden.
● Es kommt zu einem lauten Geräusch und weißes Pulver wird ausgestoßen.
● Teile des Airbagmoduls (Lenkradnabe, Airbagabdeckung und Airbag-Gasgenerator)
sowie der Vordersitze, die A-Säule und der Dachrahmen können einige Minuten lang
heiß sein. Der Airbag selbst kann ebenfalls heiß sein.
● Es kann zu Rissen in der Windschutzscheibe kommen.
■ Bedingungen für das Auslösen der SRS-Airbags (SRS-Frontairbags)
●Die SRS-Frontairbags lösen bei einem Aufprall aus, bei dem der eingestellte Schwel-
lenwert überschritten wird (die Kraft entspricht einem Frontalaufprall mit ca. 20-30
km/h auf eine feste Wand, die sich nicht bewegt oder verformt).
Das erforderliche Auslösemoment erhöht sich in den folgenden Situationen jedoch
beträchtlich:
• Wenn das Fahrzeug auf ein bewegliches, verformbares Objekt, z. B. ein gepark-
tes Fahrzeug oder einen Schildermast, aufprallt
• Wenn sich das Fahrzeug unter ein anderes Fahrzeug schiebt, z. B. bei einem Unfall, bei dem die Fahrzeugfront unter die Ladefläche eines LKW gerät oder
“fährt”
● Abhängig von der Art des Aufpralls werden möglicherweise nur die Gurtstraffer akti-
viert.
■ Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten- und -Kopf-/Schul-
terairbags)
●Die SRS-Seiten- und -Kopf-/Schulterairbags lösen bei einem Aufprall aus, bei dem
ein vorgegebener Schwellenwert überschritten wird (die Kraft entspricht der Aufprall-
kraft eines ca. 1500 kg schweren Fahrzeugs, das rechtwinklig mit einer Geschwin-
digkeit von ca. 20-30 km/h auf die Fahrgastzelle aufprallt).
● SRS-Kopf-/Schulterairbags können auch bei einem starken Frontalaufprall ausgelöst
werden.
■ Mögliche Bedingungen für das Auslösen der SRS-Airbags, abgesehen von
einem Unfall
Die SRS-Frontairbags und die SRS-Kopf-/Schulterairbags können auch durch einen
heftigen Stoß gegen die Unterseite des Fahrzeugs ausgelöst werden. Mögliche Bei-
spiele hierfür sind in der Abbildung aufgeführt.
●Aufprall auf einen Bordstein oder ein hartes
Hindernis
● Fahren in oder über tiefe Schlaglöcher
● Sturz oder hartes Aufsetzen
AVENSIS_OM_OM20C22M_(EM).book Page 48 Friday, February 6, 201 5 8:11 PM
